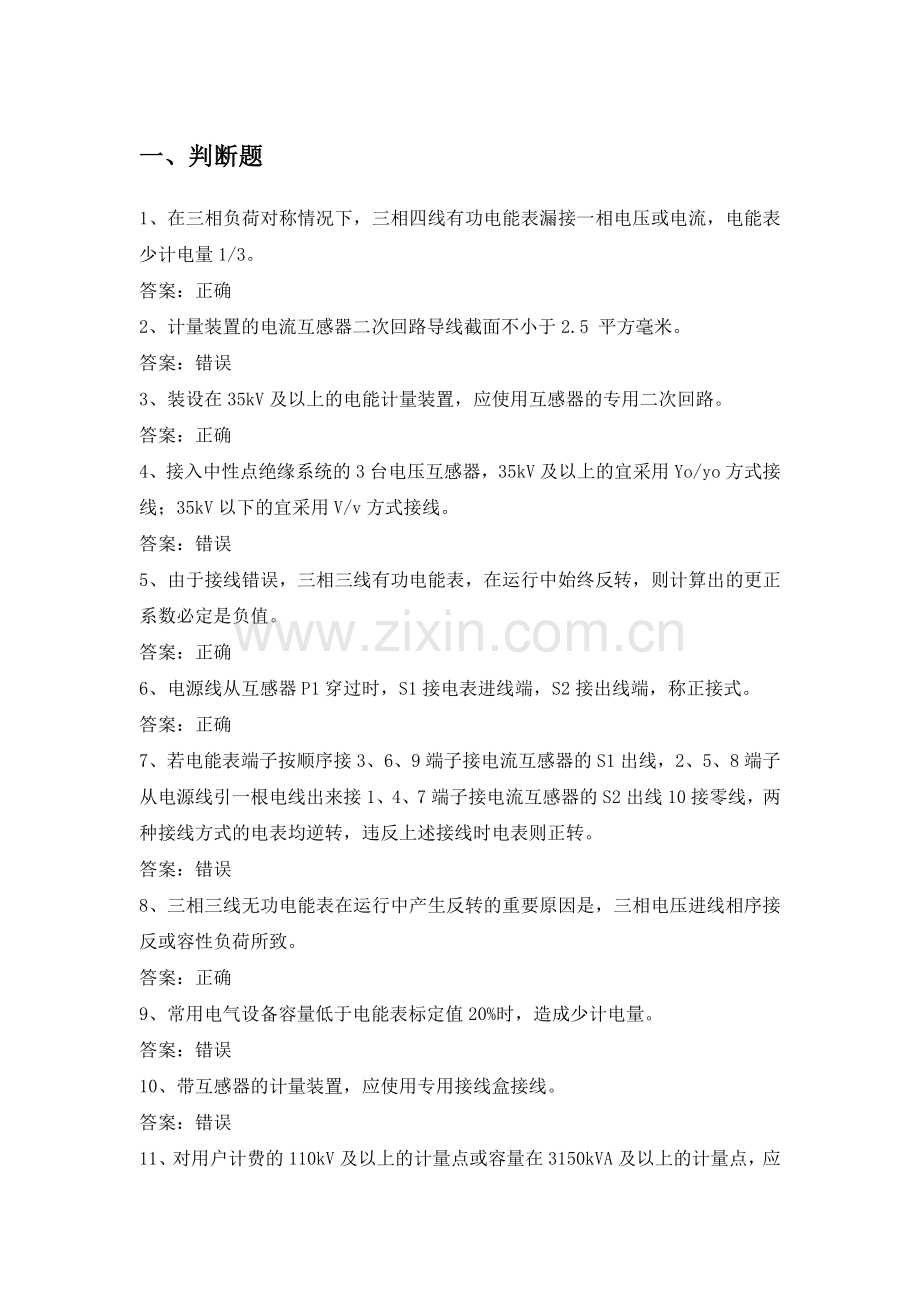

电力公司装表高级工试题之电能计量装置配置.doc

一、判断题
1、在三相负荷对称情况下，三相四线有功电能表漏接一相电压或电流，电能表少计电量1/3。
答案：正确
2、计量装置的电流互感器二次回路导线截面不小于2.5 平方毫米。
答案：错误
3、装设在35kV及以上的电能计量装置，应使用互感器的专用二次回路。
答案：正确
4、接入中性点绝缘系统的3台电压互感器，35kV及以上的宜采用Yo/yo方式接线；35kV以下的宜采用V/v方式接线。
答案：错误
5、由于接线错误，三相三线有功电能表，在运行中始终反转，则计算出的更正系数必定是负值。
答案：正确
6、电源线从互感器P1穿过时，S1接电表进线端，S2接出线端，称正接式。
答案：正确
7、若电能表端子按顺序接3、6、9端子接电流互感器的S1出线，2、5、8端子从电源线引一根电线出来接1、4、7端子接电流互感器的S2出线10接零线，两种接线方式的电表均逆转，违反上述接线时电表则正转。
答案：错误
8、三相三线无功电能表在运行中产生反转的重要原因是，三相电压进线相序接反或容性负荷所致。
答案：正确
9、常用电气设备容量低于电能表标定值20%时，造成少计电量。
答案：错误
10、带互感器的计量装置，应使用专用接线盒接线。
答案：错误

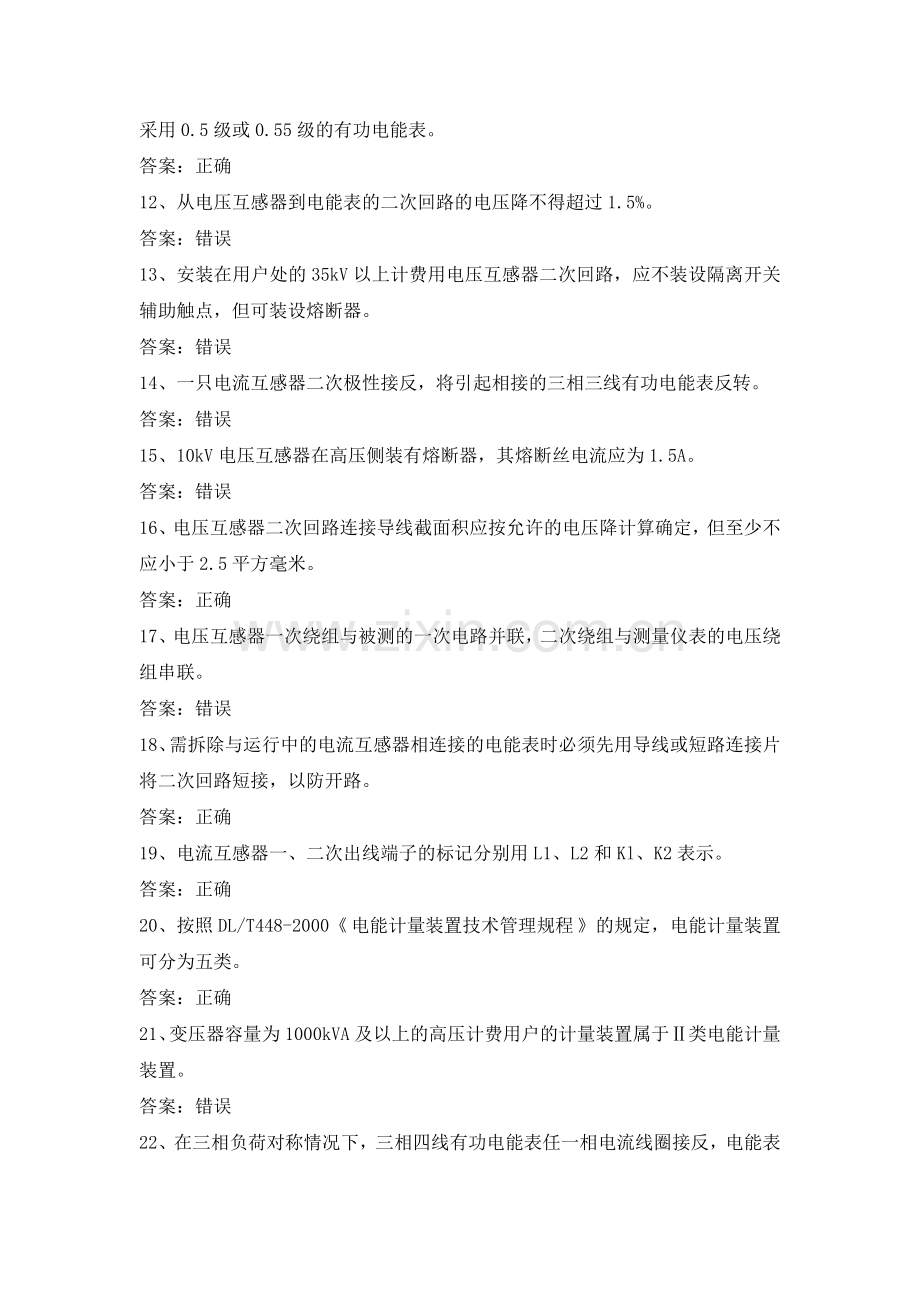

11、对用户计费的110kV及以上的计量点或容量在3150kVA及以上的计量点，应采用0.5级或0.55级的有功电能表。
答案：正确
12、从电压互感器到电能表的二次回路的电压降不得超过1.5%。
答案：错误
13、安装在用户处的35kV以上计费用电压互感器二次回路，应不装设隔离开关辅助触点，但可装设熔断器。
答案：错误
14、一只电流互感器二次极性接反，将引起相接的三相三线有功电能表反转。
答案：错误
15、10kV电压互感器在高压侧装有熔断器，其熔断丝电流应为1.5A。
答案：错误
16、电压互感器二次回路连接导线截面积应按允许的电压降计算确定，但至少不应小于2.5平方毫米。
答案：正确
17、电压互感器一次绕组与被测的一次电路并联，二次绕组与测量仪表的电压绕组串联。
答案：错误
18、需拆除与运行中的电流互感器相连接的电能表时必须先用导线或短路连接片将二次回路短接，以防开路。
答案：正确
19、电流互感器一、二次出线端子的标记分别用L1、L2和Kl、K2表示。
答案：正确
20、按照DL/T448-2000《 电能计量装置技术管理规程 》的规定，电能计量装置可分为五类。
答案：正确
21、变压器容量为1000kVA及以上的高压计费用户的计量装置属于Ⅱ类电能计量装置。
答案：错误
22、在三相负荷对称情况下，三相四线有功电能表任一相电流线圈接反，电能表少计电量1/3。
答案：错误
23、在三相负荷对称情况下，三相四线有功电能表任一相电流线圈接反，电能表少计电量2/3。
答案：正确
24、100MW及以上、200MW以下发电机的计量装置属于Ⅲ类电能计量装置
答案：错误
25、在低压线路上工作断开导线时，应先断零线，后断相线。
答案：错误
26、电能计量的二次回路中，电压回路的导线截面不应低于1.5mm2。
答案：正确
27、高压供电的用户，只能装设高压电能计量装置。
答案：错误
28、PE线采用单芯绝缘导线时按机械强度要求截面不应小于：有机械性保护时为2.5平方毫米，无机械性保护时为4平方毫米。
答案：错误
29、接入中性点有效接地的高压线路的计量装置，应采用三相四线有功、无功电能表。
答案：正确
30、用户反映电能表走快，经校验误差为+3%，电能表为2.0级表，应退电量1%。
答案：错误
31、计量电流互感器二次不接地。
答案：错误
32、三相三线无功电能表在运行中产生反转的重要原因是，三相电压进线相序接反或容性负荷所致。
答案：正确
33、高压三相三线有功电能表电流接线相序接反时，电能表读数反走。
答案：错误
34、当三相三线有功电能表第一相和第三相电流极性接反时，电能表读数不变。
答案：错误
35、三相有功电能表的电压、电流接线要求零序接入。
答案：错误
36、断开中相电压的三相三线电能表，其转矩比断开前慢1倍左右。
答案：正确
37、电压互感器二次回路连接导线截面积应按允许的电压降来计算，Ⅰ类计量装置不超过0.2%，其他装置不超过0.5%，但至少应不小于2.5平方毫米。
答案：正确
38、Ⅰ类计量装置电能表准确等级为有功电能表0.5级、无功电能表1.0级。
答案：错误
39、按计量装置分类：Ⅰ类用户应安装0.2级或0.2S级的电流互感器。
答案：正确
40、按计量装置分类：Ⅱ类用户应安装0.5级或0.5S级的电流互感器。
答案：错误
41、电压互感器二次回路的电压降，Ⅰ类计费用计量装置，应不大于额定二次电压的0.5%。
答案：错误
42、负荷容量为315kVA以下的三相计费用户的计量装置属于Ⅳ类电能计量装置。
答案：正确
43、三相电能表接线中，若电压相序接反，有功电能表将反转。
答案：错误
44、Ⅴ类电能计量装置包括：单相供电的电力用户计费用电能计量装置。
答案：正确
45、Ⅰ类电能计量装置应至少配 0.5s 或 0.5 等级的有功表， 2.0 等级的无功表， 0.2 等级的互感器。
答案：错误
46、S级电能表与普通电能表的主要区别在于小电流时的特性不同，普通电能表在 5%Ib以下没有误差要求，而S级电能表在 5%Ib 即有误差要求，提高了电能表轻负载的计量特性。
答案：错误
47、选择互感器的容量大小要根据所使用的电能表来确定互感器的容量，并规定互感器实际二次负荷范围在互感器的额定负荷与1/4额定负荷之间。
答案：正确
48、按《电能计量技术管理规程》规定，II类电能计量装置的有功、无功、TV、TA的准确度等级分别应为0.5，2.0，0.2，0.2。
答案：错误
49、当采用3只单相电能表计量三相四线电量时，当负载中有380V的电焊机时，由于会出现某只电能表倒转的现象，所以应该采用不带止逆的电能表。
答案：正确
50、三相电能计量的接线方式中，U、V、W接线为正相序，那么W、U、V就是逆相序。
答案：错误
51、当感应式单相电能表相线和零线互换接线时，用户采用一相一地的方法用电，电能表将不计电量。
答案：正确
52、对于经电流互感器接入的单相电能计量装置，由于电流互感器一、二次极性端不对应，将造成电能表转速变慢。
答案：错误
53、感应式单相电能表的电流线圈不能反接，如果接反，则电能表要倒走。
答案：正确
54、经电流互感器的三相四线电能表电流二次回路，在电压、电流共用接线方式时，互感器二次侧不准接地。
答案：正确
55、电流互感器一次侧反接，为确保极性正确，二次侧不能反接。
答案：错误
56、三相三线无功电能表在运行中产生反转的重要原因是：三相电压进线相序接反或容性负荷所致。
答案：正确
57、安装单相电能表时，电源相线、中性线可以对调接线。
答案：错误
58、电压相序接反，有功电能表将反转。
答案：错误
59、电压互感器接线的公共点就是二次侧必须接地的一点，以防止一、二次绝缘击穿，高电压窜入二次回路而危及人身安全。
答案：正确
60、三相三线有功电能表的转动方向，不受相序的影响。
答案：正确

二、单选题
1、某电网经营企业之间电量交换点的计量装置平均月电量为200万kWh，则该套计量装置属于( )类计量装置。
A．Ⅰ类
B．Ⅱ类
C．Ⅲ类
D．Ⅳ类
答案：A
2、用户用电的设备容量在100kW或变压器容量在50kVA及以下的，一般应以( )方式供电。
A．高压
B．低压三相四线制
C．均可
D．低压三相三线制
答案：B
3、某10kV线路长10km，已知导线电阻为0.5Ω／km，导线电抗为0.35Ω／km，有功功率为200kW，功率因素为0.8，则电压损失为( )。
A．100V
B．152.5V
C．1000V
D．1525V
答案：B
4、对Ⅰ类计量装置和Ⅱ类计量装置的电流互感器，其准确度等级应分别为( )。
A．0.2，0.2
B．0.2，0.5
C．0.5，0.5
D．0.2S，0.5S
答案：A
5、在检测三相两元件表的接线时，经常采用力矩法。其中将A、B相电压对调，电能表应该( )。
A．正常运转
B．倒走
C．停走
D．慢走一半
答案：C
6、某用户月平均用电为20万kW·h，则应安装( )计量装置。
A．Ⅰ类
B．Ⅱ类
C．Ⅲ类
D．Ⅳ类
答案：C
7、Ⅰ类计费用计量装置电压互感器二次压降应不大于额定二次电压的( )。
A．0.002
B．0.005
C．0.01
D．0.02
答案：A
8、用户安装最大需量表的准确度不应低于( )级。
A．3
B．2
C．1
D．4
答案：B
9、三相三线60°内相角无功电能表中断开C相电压，电能表将会( )。
A．正常
B．停转
C．暂停
D．慢走一半
E．快走一半
答案：C
10、在三相负载平衡的情况下，某三相三线有功电能表C相电流未加，此时负荷功率因数为0.5，则电能表( )。
A．走慢
B．走快
C．正常
D．停转
答案：D
11、在三相负载平衡的情况下，三相三线有功电能表A相电压未加，此时负荷功率因数为0.5，则电能表( )。
A．走慢
B．走快
C．计量正确
D．停转
答案：C
12、月平均用电量100万KWh及以上的高压计费用户应装设( )计量装置。
A．Ⅰ类
B．Ⅱ类
C．Ⅲ类
D．Ⅳ类
答案：B
13、月平均用电量500万KWh及以上的高压计费用户应装设( )计量装置。
A．Ⅰ类
B．Ⅱ类
C．Ⅲ类
D．Ⅳ类
答案：A
14、某用户负荷容量为250KVA，则应安装( )计量装置。
A．Ⅰ类
B．Ⅱ类
C．Ⅲ类
D．Ⅳ类
答案：D
15、35KV及以上电压互感器的二次回路电压降，要求至少每( )现场检验一次。
A．1年
B．2年
C．2～3年
D．3年
答案：B
16、第Ⅰ类电能计量装置的有功、无功电能表与测量用互感器的准确度等级应分别为( )。
A．0.5S级、1.0级、0.5级
B．0.2S或0.5S级、2.0级、0.2S级或0.2级
C．0.5级、3.0级、0.2级
D．0.5级、2.0级、0.2级或0.5级
答案：B
17、两台单相电压互感器按V，v形连接，二次侧B相接地。若电压互感器额定变比为10000V／100V，一次侧接入线电压为10000V的三相对称电压。带电检查二次回路电压时，电压表一端接地，另一端接A相，此时电压表的指示值为( )V左右。
A．58
B．100
C．172
D．0
答案：B
18、某一错接线三相三线计量方式所对应的电量表达为q1,其正确接线时对应的功率表达式为q2,其更正系数为( )。
A．q1/q2
B．q2/q1
C．q1/q1+q2
D．q2/q1+q2
答案：B
19、三相三线两元件电能表，若抽走中相电压时( )。
A．不受影响
B．几乎停走
C．约走慢一半
D．约走快一半
答案：C
20、在电能表经常运行的负荷点，Ⅰ类装置允许误差应不超过( )。
A．±0.25%
B．±0.4%
C．±0.5%
D．±0.75%
答案：D
21、三相动力用电容量为14KW以下时，应装设的电能表种类为( )。
A．两只表
B．单相表
C．一块三相表
D．有功表
答案：C
22、DT862型电能表在测量平衡负载的三相四线电能时，若有A、C两相电流进出线接反，则电能表将( )。
A．停转
B．慢走2/3
C．倒走1/3
D．正常
答案：C
23、DT862型电能表在测量平衡负载的三相四线电能时，若有两相电压断线，则电能表将( )。
A．停转
B．计量1/3
C．倒走1/3
D．正常
答案：B
24、Ⅲ类计量装置应装设的有功表和无功表的准确度等级分别为( )级。
A．0.5、1.0
B．1.0、3.0
C．1.0、2.0
D．2.0、3.0
答案：C
25、某三相三线有功电能表C相电流线圈接反，此时负荷功率因数为1.0，则电能表( )。
A．走慢
B．走快
C．倒走
D．停转
答案：D
26、当三只单相电压互感器按YN，yn接线，二次线电压Uab＝57.7V，Ubc＝57.7V，Uca＝100V，那么可能是电压互感器( )。
A．二次绕组A相极性接反
B．二次绕组B相极性接反
C．二次绕组C相极性接反
D．一次绕组A相断线
答案：B
27、一只变比为100／5的电流互感器，铭牌上规定1s的热稳定倍数为30，不能用在最大短路电流为( )A以上的线路上。
A．600
B．1500
C．2000
D．3000
答案：D
28、由于电能表相序接入发生变化，影响到电能表读数，这种影响称为( )。
A．接线影响
B．输入影响
C．接入系数
D．相序影响
答案：D
29、在三相三线两元件有功电能表中，当三相电路完全对称，且cos＝1.0时，C组元件的电压相量( )。
A．超前于电流
B．落后于电流
C．与电流反相
D．与电流反相
答案：B
30、感应式电能表产生相位角误差主要是由于( )。
A．β－α≠90°
B．负载的功率因数不为1
C．电磁元件不对称
D．电流元件的非线性影响
答案：A
31、三相负载对称是指( )。
A．各阻抗相等
B．阻抗角相等
C．各阻抗值相等、且阻抗角相等
D．电阻值相等，阻抗角相等
答案：C
32、某10KV客户有功负荷为350KW，功率因数为0.8，则应选择变比分别为( )的电流互感器和电压互感器。
A．30/5A、10000/100V
B．50/5A、10000/100V
C．5/5A、10000/100V
D．100/5A、10000/100V
答案：A
33、电流互感器额定一次电流的确定，应保证其在正常运行中负荷电流达到额定值的60%左右，当实际负荷小于30%时，应采用电流互感器为( )。
A．高准确度等级电流互感器
B．S级电流互感器
C．采用小变比电流互感器
D．采用大变比电流互感器
答案：B
34、下列关于最大需量表说法正确的是( )。
A．最大需量表只用于大工业用户
B．最大需量表用于两部制电价用户
C．最大需量表按其结构分为区间式和滑差式
D．最大需量表计算的单位为kWh
答案：B
35、某低压单相用户负荷为8kW，则应选择的电能表型号和规格为( )。
A．DX8625(20)A
B．DD86210(40)A
C．DT86210(40)A
D．DS8625(20)A
答案：B
36、低压三相四线制线路中，在三相负荷对称情况下，A、C相电压接线互换，则电能表会出现( )。
A．停转
B．反转
C．正常
D．烧表
答案：A
37、运行中电流互感器二次侧开路时，其感应电动势大小与( )无关。
A．与开路时一次电流值有关一次电流越大，其二次感应电动势越高
B．与互感器变比有关，变比越小，其感应电动势越高
C．与电流互感器励磁电流的大小有关，励磁电流与额定电流比值越大，其感应电动势越高
D．与互感器变比有关，变比越大，其二次绕组匝数也多，其感应电动势越高
答案：B
38、三相三线有功电能表A、B相电压互感器二次端钮极性反接，以下结论错误的是( )。
A．负载功率因数等于0.5时，电能表计量结果正确
B．负载为感性时表反转，为容性时表正转
C．功率因数角大于600时，表走得快
D．功率因数大于0.5时，表走得慢表
答案：B
39、以下哪些不是线路产生电压损失的主要原因( )。
A．供电线路太长，超出合理的供电半径
B．冲击性负荷，三相不平衡负荷的影响
C．供电电压过高
D．用户用电的功率因素低
答案：C
40、整体式电能计量柜的测量专用电压互感器应为( )。
A．二台接成V，v形组合接线
B．三台接成Y，y形组合接线
C．三台接成YN，yn组合接线
D．三相五柱整体式
答案：A
41、下列说法中，正确的是( )。
A．电能表采用经电压、电流互感器接入方式时，电流、电压互感器的二次侧必须分别接地
B．电能表采用直接接入方式时，需要增加连接导线的数量
C．电能表采用直接接入方式时，电流、电压互感器二次应接地
D．电能表采用经电压、电流互感器接入方式时，电能表电流与电压连片应连接
答案：A
42、接入中性点非有效接地的高压线路的计量装置，宜采用( )。
A．三台电压互感器，且按YN，yn方式接线
B．二台电压互感器，且按V，v方式接线
C．三台电压互感器，且按Y，y方式接线
D．二台电压互感器，接线方式不定
答案：B
43、一条单相220V线路，导线为铜线，长100m，相线和中性线截面均为10平方毫米，负荷电流为30A，电导率为57m/Ω•mm,电压损失为( )V。
A．10.5
B．7
C．8
D．15
答案：A
44、某110kV供电的用户计量装置安装在110kV进线侧，所装TA可通过改变一次接线方式改变变比，在计量装置安装中要求一次串接，其计量绕组变比为300/5，由于安装人员粗心误将C相TA一次接成并联方式， 投运5天后，5天中有功电能表所计码为10.2 kWh(起始表码为0kWh)，应退补的电量ΔW为( )。(故障期间平均功率因数为0.86)
A．339966
B．778855
C．113344
D．567652
答案：A
45、某三相高压电力用户，三相负荷平衡，在对其计量装置更换时，误将C相电流接入表计A相，负A相电流接入表计C相。已知故障期间平均功率因数为0.88，故障期间表码走了50个字。若该户计量TV比为10000/100，TA比为100/5,故障期间的更正系数为( )。
A．0.6048
B．1.02
C．2
D．2.5
答案：A
46、某一错接线三相三线计量方式所对应的电量表达为q1,其正确接线时对应的功率表达式为q2,其更正率为( )。
A．q1/q2-1
B．q2/q1-1
C．q1/q1+q2-1
D．q2/q1+q2-1
答案：B
47、某三相低压平衡负荷用户，安装的三相四线电能表A相失压，C相低压TA开路，TA变比均为500/5。若抄回表码为200(电能表起码为0)，试求应追补的电量ΔW为( )。
A．10000
B．20000
C．30000
D．40000
答案：D
48、采用分相接线的高压电流互感器二次侧( )要接地。
A．K1
B．K2
C．任一点
D．不需
答案：B
49、某计量装置由于互感器离表计距离较远，二次负荷超标导致计量不准确，下列措施中不正确的做法是（ ）。
A．换用额定二次负荷较大的互感器
B．换用线径较粗的铜导线
C．换用准确度等级较高的互感器
D．以上A、B方法均正确
答案：C
50、当电流互感器一、二次绕组的电流 L1 、K1的方向相反时，这种极性关系称为（ ）。
A．减极性
B．加极性
C．正极性
D．同极性
答案：A
51、带电换表时，若接有电压、电流互感器，则应分别（ ）。
A．电压开路、电流短路
B．电压短路、电流开路
C．电压和电流均开路
D．电压和电流均短路
答案：A
52、使用电流互感器时，应将其一次绕组（ ）到被测回路里，而测量用的仪表或仪器应接到其（ ）的两个端钮上。
A．串联、一次绕组
B．并联、二次绕组
C．串联、二次绕组
D．并联、一次绕组
答案：C
53、有一个低压三相计量的用户，私自将电流互感器的变比由原来的200/5更换为500/5。已知电能表底数在更换互感器期间已经走了150kWh，应追补该用户的电量是（ ）。
A．6000 kWh
B．9000 kWh
C．12000 kWh
D．225000 kWh
答案：B
54、在穿心式电流互感器的接线中，一次相线如果在互感器上绕四匝，则互感器的实际变比将是额定变比的( )。
A．4倍
B．5倍
C．1/4倍
D．1/5倍
答案：C
55、在二次负载的计算中，三台单相互感器Y接的额定总负载为( )倍单台额定负载。
A．3
B．
C．1/
D．1/3
答案：A
56、二次V型接线的高压电压互感器二次侧应（ ）接地。
A．A相
B．B相
C．C相
D．任意相
答案：B
57、用钳形电流表测量电流互感器V/v接线时，Iu和Iw电流值相近，而Iu和Iw两相电流合并后测试值为单独测试时电流的1.732倍，则说明（ ）。
A．一相电流互感器的极性接反
B．两相电流互感器的极性接反
C．一相电流互感器断线
D．有两相电流互感器断线
答案：A
58、三相电源的线电压为380V，对称负载Y形接线，没有中性线，如果某相突然断掉，则其余两相负载的相电压( )。
A．一相电流互感器的极性接反
B．两相电流互感器的极性接反
C．一相电流互感器断线
D．有两相电流互感器断线
答案：A
59、三相电源的线电压为380V，对称负载Y形接线，没有中性线，如果某相突然断掉，则其余两相负载的相电压( )。
A．不相等
B．大于380V
C．各为190V
D．各为220V
答案：C
60、电压互感器Y,y接线二次侧各相电压为Uu=Uv=Uw=57.7V，如V相的极性接反时，则二次侧各线电压的测量值分别为（ ）。
A．Uuv=Uvw=Uwu=57.7V
B．Uuv=Uvw=Uwu=100V
C．Uuv=Uvw=57.V，Uwu=100V
D．Uuv=Uvw=Uwu=173.2V
答案：C
61、中性点不接地或非有效接地的三相三线高压线路，宜采用( )计量。
A．三相三线电能表
B．三相四线电能表
C．三相三线、三相四线电能表均可
D．单相电能表
答案:A

三、多选题
1、下列关于最大需量表说法不正确的是( )。
A．最大需量表只用于大工业用户
B．最大需量表用于两部制电价用户
C．最大需量表按其结构分为区间式和滑差式
D．最大需量表计算的单位为kWh
答案：ACD
2、某低压单相用户负荷为8kW，则不应选择的电能表型号和规格为( )。
A．DX8625(20)A
B．DD86210(40)A
C．DT86210(40)A
D．DS8625(20)A
答案：ACD
3、低压三相四线制线路中，在三相负荷对称情况下，A、C相电压接线互换，则电能表不会出现( )。
A．停转
B．反转
C．正常
D．烧表
答案：BCD
4、运行中电流互感器二次侧开路时，其感应电动势大小与( )有关。
A．与开路时一次电流值有关一次电流越大，其二次感应电动势越高
B．与互感器变比有关，变比越小，其感应电动势越高
C．与电流互感器励磁电流的大小有关，励磁电流与额定电流比值越大，其感应电动势越高
D．与互感器变比有关，变比越大，其二次绕组匝数也多，其感应电动势越高
答案：ACD
5、运行中的电能计量装置按其所计电能量的多少和计量对象的重要程度可分为五类，其中Ⅳ类电能计量装置指( )。
A．负荷容量为315kVA以下的计费用户的电能计量装置
B．供电企业之间的电量交换点的电能计量装置
C．发电企业厂(站)用电量的电能计量装置
D．发供电企业内部经济技术指标分析、考核用的电能计量装置
答案：AD
6、三相三线有功电能表A、B相电压互感器二次端钮极性反接，以下结论正确的是( )。
A．负载功率因数等于0.5时，电能表计量结果正确
B．负载为感性时表反转，为容性时表正转
C．功率因数角大于60o时，表走得快
D．功率因数大于0.5时，表走得慢表
答案：ACD
7、三相四线制有功电能表，三相是对称负载，用短路测试法检查电能表接线，当短接A相电流线圈时，以下几种说法正确的是( )。
A．转盘转速为原来的2/3，说明各元件均正常
B．转盘转速变快，说明A元件电流线圈反接
C．转盘停转，说明A、C两元件电压线接错
D．转盘反转，说明B、C两元件电流线接错
答案：AB
8、以下哪些是线路产生电压损失的主要原因( )。
A．供电线路太长，超出合理的供电半径
B．冲击性负荷，三相不平衡负荷的影响
C．供电电压过高
D．用户用电的功率因素低
E．导线截面太小
答案：ABDE
9、在线路上产生电压损失的主要原因是( )。
A．供电线路太长，超出合理的供电半径
B．用户用电的功率因数低
C．线路导线截面太小
D．冲击性负荷，三相不平衡负荷的影响
答案：ABCD
10、运行中的电能计量装置，按照其所计电能量的多少和计量对象的重要进行分类，以下是Ⅰ类电能计量装置的有( )。
A．变压器容量为2000kVA及以上的高压计费用户
B．100MW及以上的发电机
C．电网经营企业之间的电量交换点
D．省级电网经营企业与其供电的企业的关口计量点
答案：CD
11、二次回路对电缆截面积有( )要求。
A．按机械强度要求选择：当使用在交流回路时，最小截面应不小于2.5平方毫米当使用在交流电压回路或直流控制及信号回路时，不应小于1.5平方毫米
B．按电气要求选择：一般应按表计准确度等级或电流互感器10%的误差曲线来选择在交流电压回路中，则应按允许电压降选择
C．按机械强度要求选择：当使用在交流回路时，最小截面应不小于4平方毫米当使用在交流电压回路或直流控制及信号回路时，不应小于2.5平方毫米
D．按电气要求选择：一般应按表计准确度等级或电流互感器20%的误差曲线来选择在交流电压回路中，则应按允许电压降选择
答案：AB
12、某计量装置由于互感器离表计距离较远，二次负荷超标导致计量不准确，下列措施中正确的做法是（ ）。
A．换用额定二次负荷较大的互感器
B．换用线径较粗的铜导线
C．换用准确度等级较高的互感器
D．以上（A）、（B）方法均正确
答案：ABD
13、某10KV客户有功负荷为350KW，功率因数为0.8，则不应选择变比分别为( )的电流互感器和电压互感器。
A．30/5A、10000/100V
B．50/5A、10000/100V
C．5/5A、10000/100V
D．100/5A、10000/100V
答案：BCD
14、带电换表时，若接有电压、电流互感器，则不应分别（ ）。
A．电压开路、电流短路
B．电压短路、电流开路
C．电压和电流均开路
D．电压和电流均短路
答案：BCD
15、电压互感器V/V接线，线电压为100V，当U相极性接反时，则错误测试值（ ）。
A．UUV=UVW=UWU=100V
B．UUV=UVW=100V，UWU=173V
C．UUV=UWU=100V
D．UVW=UWU=100V
答案：ACD
16、用直流法测量单相电压互感器的极性的方法是（ ）。
A．将电池“+”极接单相电压互感器的“A”，电池“—”极接入其中“X”
B．将电压表（直流）“+”极接入单相电压互感器的“a”、“—”接其“X”
C．在开关合上或电池接通的一刻直流电压表应反指示，在开关拉开或电池断开的一刻直流电压表应为正指示，则其极性正确
D．在开关合上或电池接通的一刻直流电压表应正指示，在开关拉开或电池断开的一刻直流电压表应为反指示，则其极性正确
答案：ABD
17、电压互感器采用V/v接线的缺点是 ( )。
A．二次负荷不平衡时，可能引起较大误差
B．不能用来测量相电压
C．不能接入监视系统绝缘状况的电压表
D．输出总容量仅为两台电压互感器的额定容量之和的3/2
答案：BCD
18、电压互感器用于电能计量的接线方式有以下那些（ ）。
A．Yo/yo-12
B．Yo/yo-6
C．V/v-6
D．V/v-12
答案：AD
19、有一个错误接线的三相三线有功电能表，其接线方式为：第一元件UuvIw，第二元件UvwIu，以下提法正确的是（ ）。
A．两元件的功率为：UI[COS（90º−）+COS（90º−）]
B．电能表总的有功功率为：
C．此时电能表所计的实际为负载的无功电能
D．此电能表在任何时候都是正转
答案：ABD
20、有一个错误接线的三相三线有功电能表，其接线方式为：第一元件UvwIu，第二元件UuwIw，以下提法正确的是（ ）。
A．两元件的功率为：UI[COS（90º+）+COS（30º+）]
B．当负载的功率因数小于0.866时，电能表正转
C．当负载的功率因数大于0.866时，电能表反转
D．当负载的功率因数小于0.866时，电能表不转
答案：BC
21、有一只三相三线有功电能表接线错误，其接线形式为：一元件Uwu、−Iu，二元件Uuv、Iw。总功率错误表达式为（ ）。
A．UxIxCOS（60º−）
B．3UxIxCOS（60º−）
C．UxIxCOS（60º+）
D．UxIxCOS（90º−）
答案：BCD
22、电流互感器不完全星形接线，U相极性接反，则公共线电流In是每相电流的（ ）倍。
A．1
B．约1.414
C．约1.732
D．
答案：CD
23、电流互感器的二次接线采用不完全星形接线方式的三相三线电能计量装置中，假定三相电压对称，三相负载平衡，当公共线发生断线时，有功、无功电能表的计量功率表达式分别为( )。
A．P=
B．P=
C．Q=
D．Q=
答案：BC
24、一只三相三线有功电能表，经检查，错误接线的功率表达式为P´=−2UICOS（30º+），其更正系数为（ ）。
A．
B．
C．1
D．-1
答案：AB
25、三相三线电能计量装置中，假定三相电压对称，三相负载平衡，如接于Uuv相电压互感器的极性接反时，有功、无功电能表的计量功率表达式分别为( )。
A．P=
B．P=
C．Q=
D．Q=
答案：AD
26、三相三线电能计量装置中，假定三相电压对称，三相负载平衡，如接于Uvw相电压互感器的极性接反时，有功、无功电能表的计量功率表达式分别为( )。
A．P=
B．P=
C．Q=
D．Q=
答案：AC
27、三相三线制有功电能表，当a相电压失压时，感性负载下有（ ）。
A．当=60º时，，更正系数K=1，计量值碰巧与正确值相符
B．当=0º时，，更正系数K=2，只计量一半电量
C．当0<〈60º时，， K〈0，感应式电能表会反转
D．当90º〉〉60º时，， 0〈K〈1，计量值大于正确值，多计电量
答案：ABD
28、可以用跨相电压的方法检查三相三线电能表的接线是否正确：在感性负载的情况下，如果接线正确，则有（ ）。
A．将A相电压接入电能表的C相时，电能表正转
B．将C相电压接入电能表的A相时，电能表反转
C．将A、C相电压对调时，电能表反转
D．将A、C相电压对调时，电能表不转
答案：ABD
29、计量装置电流互感器二次回路导线（ ）。
A．应采用单股绝缘铜质线
B．从互感器输出端子直接接至试验接线盒
C．35kV及以上可经端子箱接至试验接线盒
D．110kV及以上回路中必须加装快速熔断器
答案：AB
30、电压互感器及高压电流互感器二次回路均应只有一处可靠接地。高压电流互感器应将互感器二次n2端与外壳直接接地，电压互感器（ ）。
A．星形接线应在V相接地
B．V/v接线在U相接地
C．星形接线应在中心点处接地
D．V/v接线在V相接地
答案：CD
31、三相三线有功电能表A、B相电压互感器二次端钮极性反接，以下结论正确的是（ ）。
A．负载功率因数等于0.5时，电能表计量结果正确
B．负载为感性时表反转，为容性时表正转
C．功率因数角大于60°时，表走得快
D．功率因数大于0.5时，表走得慢
答案：ACD
32、以下对电能计量二次回路技术要求叙述正确的有（ ）
A．35kV以下的计费用互感器可以与保护和测量回路共用
B．35kV及以上的电流互感器应为专用二次绕组和专用的电压互感器 二次回路，不得与保护和测量回路共用
C．计费用电压互感器二次回路均不得串接隔离开关的辅助触点，但 35kV以上的可装设熔断器
D．高压互感器二次侧应有一点接地，金属外壳也应接地
答案：BCD
33、接入中性点非有效接地的高压线路的计量装置，宜采用（ ）
A．二台电压互感器
B．三台电压互感器
C．且按V，v方式接线
D．且按Y，y方式接线
答案：AC
34、类贸易结算用电能计量装置应按计量点配置（ ）
A．计量专用电压、电流互感器
B．或者专用二次绕组
C．与电能计量有关的设备
D．与继电保护合用的互感器
答案：AB
