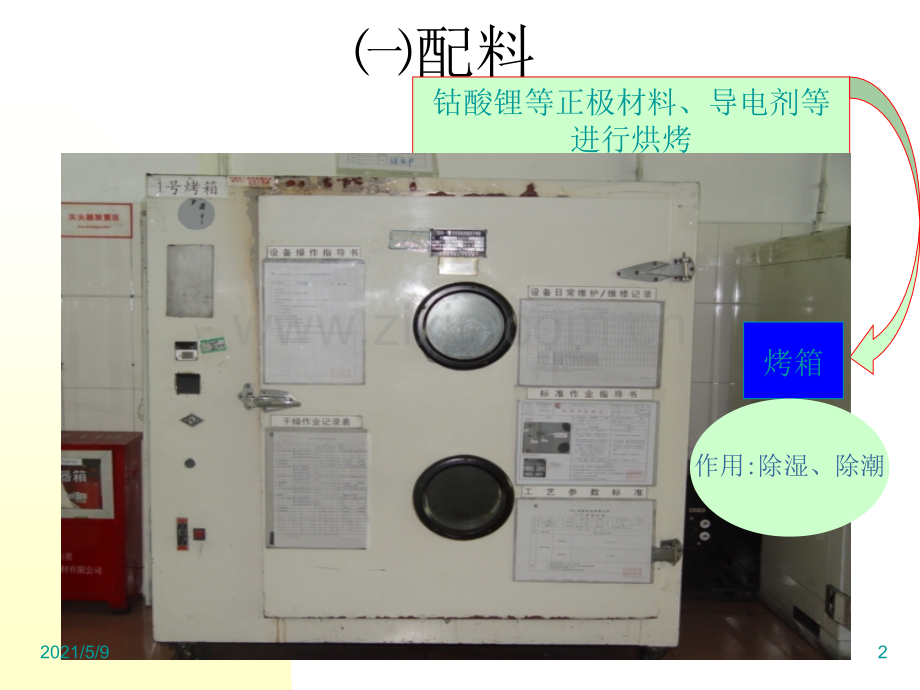

聚合物锂电制造流程一、各控制工序流程图cw冲压成型配料涂布烘烤辊压点焊卷绕叠片注液包装化成分容2021/5/91配料 钴酸锂等正极材料、导电剂等进行烘烤烤箱作用:除湿、除潮2021/5/92胶液配制搅拌机2021/5/93负极胶液配制高速搅拌机2021/5/94将配好的胶液和正极材料例如：钴酸锂、锰酸锂进行搅拌(浆料配制)搅拌机2021/5/95浆料配制后进行粘度测试1、浆料粘度粘度计2021/5/96 涂布浆料过篩;作用:将杂质、大颗粒筛出上面放120目塞网2021/5/97涂布机2021/5/98安装铜箔、铝箔(放卷轴)作用:放铜箔、铝箔及单面极片2021/5/99半自动上料机半自动上料机.作用:使浆料均匀的放出,控制液面高度.2021/5/910涂布机操作台2021/5/911自动搅料机(作用:使浆料不易结块)刀槽2021/5/912涂布刀千分表(作用:极片厚度参考数据)作用:料槽,高度需保持不变;2021/5/913调表器(作用:控制涂布极片厚度)2021/5/914极片收卷轴(作用:收单双面极片)2021/5/915纠偏器作用:控制收卷整齐度2021/5/916自动上料缸作用:保持液面高度稳定;浆料保持搅拌状态;2021/5/917段切机分切机极片段切段切机2021/5/918脚踏剪扳机2021/5/919极片烘烤烤箱2021/5/920辊压辊压机2021/5/921冲切n 2021/5/922刀模2021/5/923极片分档2021/5/924电子称档次栏2021/5/925极耳断切机2021/5/9262021/5/927隔膜分切机2021/5/928隔膜断切机隔膜除静电机2021/5/929叠片2021/5/930叠片夹具2021/5/931正负极点焊(超声波金属焊接机)2021/5/932正极点焊负极点焊2021/5/9332021/5/934点焊夹具2021/5/935正极超声波金属焊接机2021/5/936极耳修剪2021/5/937贴胶板2021/5/938预封2021/5/939包装包装机2021/5/940热封模具2021/5/941自动胶纸切割机2021/5/942检测内阻2021/5/943 周转篮2021/5/944极片平压机2021/5/945卷绕隔膜架放极片盒卷针2021/5/946电芯平压机2021/5/947极耳冲切机2021/5/948冲压成形成形机2021/5/949 冲头2021/5/950切料处2021/5/951成形机2021/5/952切料处2021/5/953冲头2021/5/954送料处2021/5/955框式液压包装盒成形机2021/5/956冷却箱2021/5/957成型模具2021/5/958裁纸刀2021/5/959裁纸刀2021/5/960垫板台、模块、弹簧刀2021/5/961注液电解液搅拌机2021/5/962注液海霸泵2021/5/963真空箱2021/5/964热封机2021/5/965预充检测设备检测设备全程监视器2021/5/966自动抽气机2021/5/967抽气平压机将电芯的气将电芯的气体抽出体抽出.2021/5/968热封机2021/5/969切边机2021/5/970烫边机2021/5/971折边机2021/5/972打码机作用作用:对电芯标对电芯标识以便追述识以便追述.2021/5/973上夹板作用作用:保护电芯保护电芯外观及降低电芯外观及降低电芯厚度厚度.2021/5/974化成检测设备检测设备全程监视器2021/5/975夹板.作用:保持良好外观,减少厚度2021/5/976THE END2021/5/977
