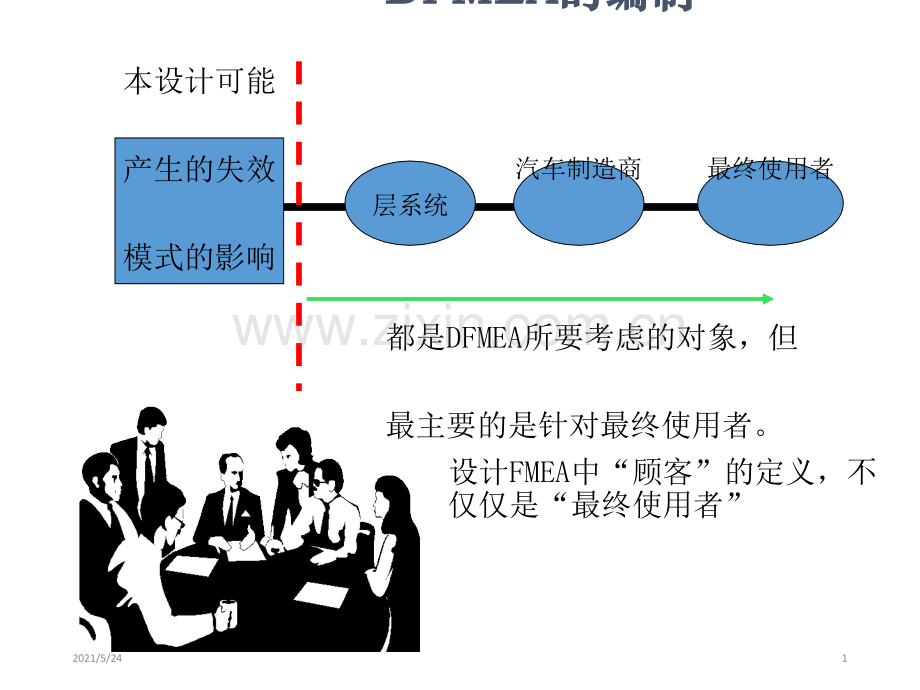

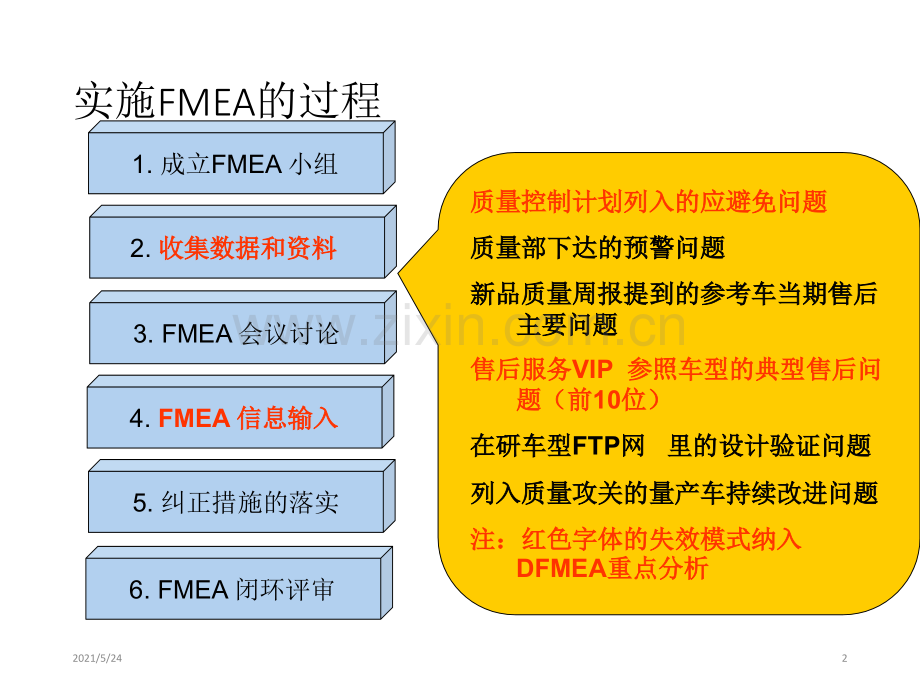

层系统汽车制造商最终使用者都是DFMEA所要考虑的对象，但最主要的是针对最终使用者。本设计可能产生的失效模式的影响设计FMEA中“顾客”的定义，不仅仅是“最终使用者”DFMEADFMEA的编制的编制2021/5/241实施FMEA的过程1.成立FMEA 小组2.收集数据和资料收集数据和资料 3.FMEA 会议讨论4.FMEA信息输入信息输入5.纠正措施的落实6.FMEA 闭环评审质量控制计划列入的应避免问题质量控制计划列入的应避免问题质量部下达的预警问题质量部下达的预警问题新品质量周报提到的参考车当期售后新品质量周报提到的参考车当期售后主要问题主要问题售后服务售后服务VIP参照车型的典型售后问参照车型的典型售后问题（前题（前10位）位）在研车型在研车型FTP网网里的设计验证问题里的设计验证问题列入质量攻关的量产车持续改进问题列入质量攻关的量产车持续改进问题注：红色字体的失效模式纳入注：红色字体的失效模式纳入DFMEA重点分析重点分析2021/5/242 系统FMEA系统、子系统和部件FMEA的含义，图F1：接口和交互作用系统环境子系统D子系统B子系统C子系统A在在进进行行系系统统FMEA时时必必须须考考虑虑子子系系统统，以以及及必必须须考考虑虑构成该系统的外围环境。构成该系统的外围环境。要求在进行FMEA时要对“环境接口”加以考虑。每每一一个个子子系系统统FMEA都都应应将将其其接接口口包包括括在在其其各各自自的的子子系系统统FMEA分析中。分析中。2021/5/243在系统等级上的描述在系统等级上的描述比子系统和部件等级比子系统和部件等级的描述更趋于一般性的描述更趋于一般性2021/5/244 系统FMEA 系统系统FMEA的范围的范围 一个系统可以看作是由各个子系统组成的。一些典型的系统FMEA可能包括下列系统：底盘系统、传动系统、内饰系统等。因此，系统FMEA的焦点是要确保组成系统的各子系统间的所有接口和交互作用以及该系统与车辆其他系统和顾客的接口都要覆盖。子系统子系统FMEA的范围的范围 一个子系统FMEA通常是一个大系统的一个组成部分。例如，前悬挂系统是底盘系统的一个组成部分。因此，子系统FMEA的焦点就是确保组成子系统的各个部件间的所有的接口和交互作用都要覆盖。部件部件FMEA的范围的范围 部件FMEA通常是一个以子系统的组成部分为焦点的FMEA，例如，螺杆是前悬挂（底盘系统的一个子系统）的一个部件。2021/5/245设计FMEA的开发设计FMEA应从所要分析的系统、子系统或零部件的框图开始。框图说明了分析中的各项目之间的主要关系，并建立了分析的逻辑顺序。在FMEA准备工作中所有的框图的复制件应伴随FMEA过程。框图还可以指示信息、能源、力、流体等的流程。其目的是要明确向方框交付的内容（输入），方框中完成的过程（功能）以及由方框所交付的内容（输出）。FMEA实施流程确定功能确定功能鉴别失效模式鉴别失效模式失效后果失效后果鉴别失效原因鉴别失效原因严重度严重度发生度发生度检测度检测度风险顺序数风险顺序数当前控制措施当前控制措施接下页2021/5/247FMEA 实施流程接上页是否要是否要纠正？纠正？建议纠正措施建议纠正措施确定责任人和完确定责任人和完成日期成日期纠正措施效果判纠正措施效果判定定是否满是否满足要求足要求？生成控制计划生成控制计划评审通过评审通过否是是否FMEA流程流程2021/5/248DFMEA表格关键日期：填入初次FMEA应完成的时间，该日期不应超过计划的生产设计发布/投入生产日期。FMEA日期：填入编制FMEA原始稿的日期及最新修订的日期。核心小组：列出有权确定和/或执行任务的责任部门的名称和个人的姓名。潜在失效模式潜在失效后果严重度S级别潜在失效起因/机理频度O现行控制-预防-探测探测度DRPN建议措施责任及目标完成日期措施结果采取的措施SODRPN子系统功能要求潜在失效模式及后果分析潜在失效模式及后果分析（设计（设计FMEA）FMEA编号：共 页，第 页编制人：FMEA日期（编制）（修订）系统 子系统 部件 设计责任 年车型年/车辆类型 关键日期 年核心小组 等2021/5/249DFMEA分析思路Step1功能反映了产品的设计意图或功能需求。功能反映了产品的设计意图或功能需求。同一个分析对象可以有一个或多个功能。同一个分析对象可以有一个或多个功能。功能应描述为：动词功能应描述为：动词+名词名词+可测量的量可测量的量2021/5/2410DFMEA分析思路Step2零部件、子系统或系统可能发生的潜在失效而不能零部件、子系统或系统可能发生的潜在失效而不能达到或交付项目达到或交付项目/功能列中描述的期望的功能。功能列中描述的期望的功能。潜潜在失效模式应以技术术语来描述在失效模式应以技术术语来描述同一个项目功能可以有一个或多个失效模式同一个项目功能可以有一个或多个失效模式确定失效模式可以依照以下几种思路：确定失效模式可以依照以下几种思路：功能丧失；功能降低；间歇性功能；非预期功功能丧失；功能降低；间歇性功能；非预期功能能潜在的失效模式可能会是更高一级的子系统或潜在的失效模式可能会是更高一级的子系统或系统的潜在失效模式的起因或者是更低一级的系统的潜在失效模式的起因或者是更低一级的部件的潜在失效模式的影响后果部件的潜在失效模式的影响后果2021/5/2411典型失效模式失效模式名称失效模式名称失效模式名称失效模式名称失效模式名称失效模式名称失效模式名称失效模式名称断 裂变 质渗 油摆 头碎 裂剥 落漏 气抖 动开 裂异常磨损渗 气方向漂移裂 纹松 动漏 水歪 斜点 蚀脱 落渗 水飞 车烧 蚀压力不当功能失效窜气、窜油、油水混合烧 坏行程不当性能衰退速度不稳击 穿间隙不当超 标怠速不稳塑性变形干 涉异 响调速不稳拉 伤发卡(卡死、抱死、顶死)过 热功率突降DFMEA分析思路Step3顾客能够感知的失效模式对功能的影响。一个失效模式能对应一系列失效后果，但只能一个失效模式能对应一系列失效后果，但只能填写在同一栏填写在同一栏。典型的失效后果：2021/5/2413DFMEA分析思路Step4严重度是失效模式最严重的影响后果的级别。注：不推荐修改确定为9和10的严重度数值。严重度数值定级为严重度数值定级为1的的失效模式不应进行进一步的分析。失效模式不应进行进一步的分析。取值见附表：910，影响安全或法规；，影响安全或法规；58，影响性能；，影响性能；24，有噪声或影响外观，有噪声或影响外观2021/5/2414附表：严重度判别准则后果评定准则：后果的严重度严重度无警告的严重危害这是一种非常严重的失效形式，它是在没有任何失效预兆的情况下影响到行车安全或不符合政府的法规10有警告的严重危害这是一种非常严重的失效形式，是在具有失效预兆的前提下所发生的，影响到行车安全和/或违反了不符合政府的法规 9很高车辆/项目不能运行(丧失基本功能)8高车辆/项目可运行，但性能下降，顾客非常不满意 7中等车辆/项目可运行，但舒适性或方便性项目不能运行，顾客不满意 6低车辆/项目可运行，但舒适性或方便性项目的性能下降，顾客有些有些不满意 5很低配合和外观/尖响和卡嗒响等项目不舒服，大多数顾客(75%以上)能感觉到有缺陷4轻微配合和外观/尖响和卡嗒响等项目不舒服，50%的顾客能感觉到有缺陷3很轻微配合和外观/尖响和卡嗒响等项目不舒服，有辩识能力的顾客(25%以下)能感觉到有缺陷2无无可辨别的后果1多数用户部分用户少量用户Yes丧失降低Yes丧失降低Yes无预警有预警YesDFMEA分析思路Step4长安按以下的规则标定级别分类：严重度严重度=9，10关键特性关键特性“G”严重度严重度=5-8，发生度，发生度3重要特性重要特性“Z”2021/5/2416DFMEA分析思路Step5是设计薄弱环节的指示，其后果是失效模式。同一个失效模式可以有一个或多同一个失效模式可以有一个或多个失效原因，每个失效原因独立个失效原因，每个失效原因独立占一栏占一栏典型的失效起因可包括但不限于：2021/5/2417DFMEA分析思路Step6确定的失效原因在设计寿命内出现的概率。DFMEA在设计阶段实施，每个失效原因的发生概率只每个失效原因的发生概率只能根据相似产品以往的使用能根据相似产品以往的使用数据和现有的样品在设计阶数据和现有的样品在设计阶段的实验数据进行确定段的实验数据进行确定。2021/5/2418发生度判别准则发生度发生度：起因：起因/机理在设计寿命内出现的可能性。机理在设计寿命内出现的可能性。2021/5/2419DFMEA分析思路Step7已经在相同或相似设已经在相同或相似设计中使用的措施。计中使用的措施。2021/5/2420DFMEA分析思路Step8与设计控制中所列的最与设计控制中所列的最佳探测控制相关联的定佳探测控制相关联的定级数。级数。2021/5/2421检测度判别准则检测度检测度：与设计控制中所列的最佳探测控制相关联的定级数。：与设计控制中所列的最佳探测控制相关联的定级数。2021/5/2422DFMEA分析思路Step9严重度、发生度和检测严重度、发生度和检测度三者的乘积。度三者的乘积。2021/5/2423DFMEA分析思路Step10为减轻失效的严重度、发生度和检测度为减轻失效的严重度、发生度和检测度而推荐的措施。而推荐的措施。推荐的建议措施为：推荐的建议措施为：修改设计几何和修改设计几何和/或公差或公差修改材料规范修改材料规范试验设计或其他问题解决技术。试验设计或其他问题解决技术。修改实验计划修改实验计划冗余系统冗余系统-报警设备报警设备-失效状态失效状态注注:无建议措施应填写无建议措施应填写”无无”2021/5/2424DFMEA分析思路Step11有措施，需明确人员和完有措施，需明确人员和完成时间，便于跟踪成时间，便于跟踪2021/5/2425DFMEA分析思路Step122021/5/2426
