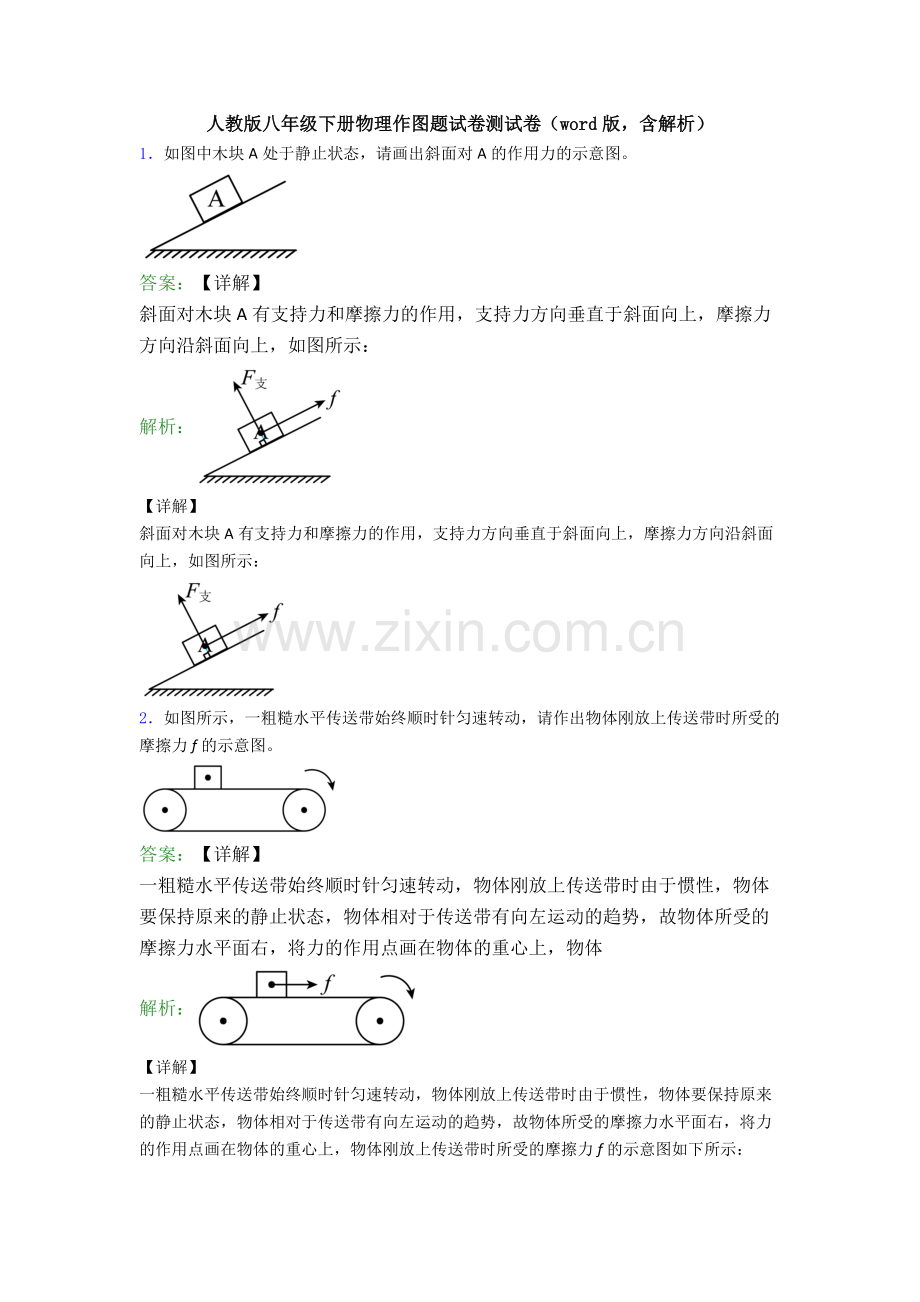

人教版八年级下册物理作图题试卷测试卷（word版，含解析）
1．如图中木块A处于静止状态，请画出斜面对A的作用力的示意图。

答案：【详解】
斜面对木块A有支持力和摩擦力的作用，支持力方向垂直于斜面向上，摩擦力方向沿斜面向上，如图所示：
解析：
【详解】
斜面对木块A有支持力和摩擦力的作用，支持力方向垂直于斜面向上，摩擦力方向沿斜面向上，如图所示：

2．如图所示，一粗糙水平传送带始终顺时针匀速转动，请作出物体刚放上传送带时所受的摩擦力f的示意图。

答案：【详解】
一粗糙水平传送带始终顺时针匀速转动，物体刚放上传送带时由于惯性，物体要保持原来的静止状态，物体相对于传送带有向左运动的趋势，故物体所受的摩擦力水平面右，将力的作用点画在物体的重心上，物体
解析：
【详解】
一粗糙水平传送带始终顺时针匀速转动，物体刚放上传送带时由于惯性，物体要保持原来的静止状态，物体相对于传送带有向左运动的趋势，故物体所受的摩擦力水平面右，将力的作用点画在物体的重心上，物体刚放上传送带时所受的摩擦力f的示意图如下所示：

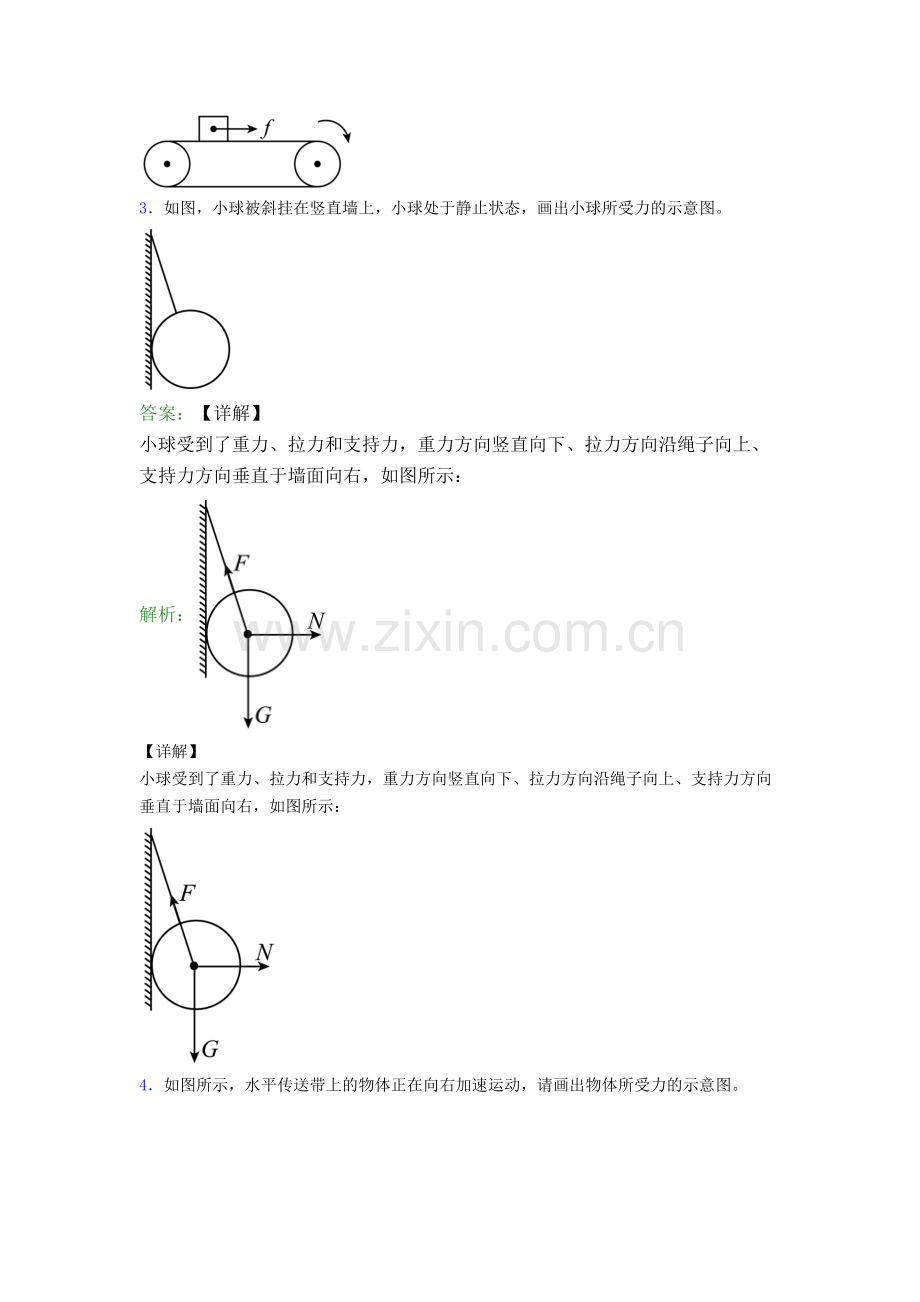

3．如图，小球被斜挂在竖直墙上，小球处于静止状态，画出小球所受力的示意图。

答案：【详解】
小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：
解析：
【详解】
小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：

4．如图所示，水平传送带上的物体正在向右加速运动，请画出物体所受力的示意图。

答案：【详解】
水平传送带上的物体正在向右加速运动，在竖直方向上，物体受到重力和传送带的支持力作用，这两个力是一对平衡力。相对于传送带来讲，物体有向左运动的趋势，物体受到向右的摩擦力作用。过物体重心，分
解析：
【详解】
水平传送带上的物体正在向右加速运动，在竖直方向上，物体受到重力和传送带的支持力作用，这两个力是一对平衡力。相对于传送带来讲，物体有向左运动的趋势，物体受到向右的摩擦力作用。过物体重心，分别沿竖直向上和竖直向下的方向画一条有向线段，分别用G和F表示，即为其重力和支持力示意图，因为这两个力是一对平衡力，所以作图时两条线段长度要相等；过物体重心，沿水平向右的方向画一条有向线段，用f表示，即为其所受摩擦力示意图。如图所示：

5．如图所示，一重为10 N的物体，对斜面的压力为6 N，用力的示意图画出物体受到的重力及物体对斜面的压力F。

答案：【详解】
重力的作用点在物体的重心，重力的方向竖直向下，重力大小为10N；垂直作用在物体表面上的力叫压力，物体对斜面的压力作用点在斜面上，方向垂直斜面向下，压力大小为6N，物体受到重力及对斜面的压
解析：
【详解】
重力的作用点在物体的重心，重力的方向竖直向下，重力大小为10N；垂直作用在物体表面上的力叫压力，物体对斜面的压力作用点在斜面上，方向垂直斜面向下，压力大小为6N，物体受到重力及对斜面的压力的示意图如下图所示：

6．画出起钉器受到的阻力F2和动力臂l1。

答案：【详解】
由图可知，杠杆的支点在O点，从支点O作垂直于F作用线的垂线段，即是动力臂l1，阻力的作用点在锤子与钉帽的接触点上，从阻力的作用点作竖直向下的力，即为阻力F2，如图所示：
解析：
【详解】
由图可知，杠杆的支点在O点，从支点O作垂直于F作用线的垂线段，即是动力臂l1，阻力的作用点在锤子与钉帽的接触点上，从阻力的作用点作竖直向下的力，即为阻力F2，如图所示：

7．作图题：旅行箱在拉力作用下静止于图示状态，O点为旅行箱的重心，A为拉力的作用点，请在图中画出旅行箱的重力以及最小拉力F的示意图。

答案：【详解】
重力方向竖直向下，从重心O沿竖直向下的方向画一条带箭头的线段，并用符号G表示；阻力和阻力臂不变，由杠杆平衡条件可知，动力臂越长，动力越小，图中B点支点，以支点B到A的距离为力臂是最大力臂
解析：
【详解】
重力方向竖直向下，从重心O沿竖直向下的方向画一条带箭头的线段，并用符号G表示；阻力和阻力臂不变，由杠杆平衡条件可知，动力臂越长，动力越小，图中B点支点，以支点B到A的距离为力臂是最大力臂，力与力臂垂直，由此过A点作BA的垂线，方向向上，如图所示

8．如图所示，用轻质杆将一电灯吊起，O点是支点，作出动力F1的力臂。

答案：【详解】
O为支点，从支点O作力F1的作用线的垂线，支点到垂足的距离为力F1的力臂l，如图所示
解析：
【详解】
O为支点，从支点O作力F1的作用线的垂线，支点到垂足的距离为力F1的力臂l，如图所示

9．如图所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动。请在C点画出这个最小力F的示意图，并标出它的力臂L。

答案：【详解】
根据杠杆平衡的条件可知，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长，连接AC，则AC就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画
解析：
【详解】
根据杠杆平衡的条件可知，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长，连接AC，则AC就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力；如图所示：

10．如图所示，是用铡刀铡物体的示意图，请作出阻力F2的力臂L2和最小动力F1的示意图。

答案：【详解】
由图知道，O为支点，从O做阻力F2的力的作用线的垂线，该垂线端为阻力臂L2；动力最小，即动力臂最长，当O与铡刀最右端的连线作为动力臂时，动力臂最大，动力最小，动力的方向是斜向下的；连接支
解析：
【详解】
由图知道，O为支点，从O做阻力F2的力的作用线的垂线，该垂线端为阻力臂L2；动力最小，即动力臂最长，当O与铡刀最右端的连线作为动力臂时，动力臂最大，动力最小，动力的方向是斜向下的；连接支点O与动力的作用点，过动力的作用点作垂线就得到施加的最小动力F1，如下图

11．若用一个定滑轮和两个动滑轮组成滑轮组提升重物，请你用画线代替绳子，画出最省力的绕线方法。

答案：【详解】
连接动滑轮绳子的段数越多就越省力，图中一个定滑轮和两个动滑轮，要组成最省力的滑轮组，连接时可从定滑轮开始，由内向外依次绕线，如下图所示
解析：
【详解】
连接动滑轮绳子的段数越多就越省力，图中一个定滑轮和两个动滑轮，要组成最省力的滑轮组，连接时可从定滑轮开始，由内向外依次绕线，如下图所示

12．（1）如图所示，用滑轮组提升重50N的物体，绳子能够承受的最大拉力为20N，假设动滑轮重、绳重和摩擦均不计，在图中画出滑轮组绳子的正确绕法并标出拉力方向。

（2）如图所示，小车A与物体B一起向右做匀速直线运动，当小车A与正前方的墙碰撞时，请画出此时物体B的受力示意图（力均画在重心上，A表面粗糙）。

答案：（1）绕线正确1分，标记拉力F方向1分。
（2）2个力正确1分，全部正确2分。
【详解】
（1）物体重50N，绳子能够承受的最大拉力为20N，则需要动滑轮上有3股绳，绳子的起点在动滑轮上，作图如下
解析：（1）绕线正确1分，标记拉力F方向1分。

（2）2个力正确1分，全部正确2分。
【详解】
（1）物体重50N，绳子能够承受的最大拉力为20N，则需要动滑轮上有3股绳，绳子的起点在动滑轮上，作图如下

（2）物体B竖直方向受到一个重力和一个支持力，属于一对平衡力；当小车A与正前方的墙碰撞时，物体B由于惯性继续向右运动，此时物体B相对于小车A向右运动，故受到一个向左的摩擦力，作图如下

13．工人站在地面上利用滑轮组将货物提升，请画出合理的绕线方法。

答案：【详解】
根据题意工人站在楼下地面上可知拉力方向向下，因此从定滑轮上开始绕线，如图。
解析：
【详解】
根据题意工人站在楼下地面上可知拉力方向向下，因此从定滑轮上开始绕线，如图。

14．工人师傅站在地上把货物提起，如图所示，请画出绳子的绕线方式。

答案：【详解】
根据题意知道，要使该滑轮组向下用力物体向上运动，应从定滑轮开始绕，或者从绳子自由端向下从外向里绕绳，如下图
解析：
【详解】
根据题意知道，要使该滑轮组向下用力物体向上运动，应从定滑轮开始绕，或者从绳子自由端向下从外向里绕绳，如下图

15．画出滑轮组最省力的绕线。

答案：【详解】
图中滑轮组有两种绕线方法，一种是由两根绳子承担重物，一种是由三根绳子承担重物，要想最省力，应选用三根绳子承担的绕法，即从动滑轮的上挂钩开始缠绕，如图所示：
解析：
【详解】
图中滑轮组有两种绕线方法，一种是由两根绳子承担重物，一种是由三根绳子承担重物，要想最省力，应选用三根绳子承担的绕法，即从动滑轮的上挂钩开始缠绕，如图所示：
