直流电路动态分析专题
1．如图1所示的电路，电源电压不变，闭合开关S, 将滑动变阻器的滑片P 向左移动的过程中，下列说法正确的是（假设灯丝的电阻不变）
A．电压表的示数变小
B．电流表的示数变小
C．电压表和电流表示数的比值变小
D．电压表和电流表示数都变大
R2
A
V
R1

S
2．某兴趣小组为了研究电子温控装置，将热敏电阻R1、定值电阻R2以及电压表和电流表连入如图所示电路，热敏电阻的阻值随温度的升高而减小。闭合开关后，当温度升高时，电压表和电流表的示数变化情况是
A．电流表和电压表示数均变小
B．电流表和电压表示数均变大
C．电流表示数变小,电压表示数变大
D．电流表示数变大,电压表示数变小
3．如图是某物理兴趣小组设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间连接有可以收缩的导线，R1为定值电阻。可以显示出传感器所受的压力F越大，指针偏转角度越大的电表是
A．电流表
B．电压表
C．电流表、电压表都可以
D．电流表、电压表都不可以

4.如图6所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图7所示。则下列判断正确的是（ ）
A．电源电压为10V
B．定值电阻R1的阻值为20Ω
C．滑动变阻器R2的阻值变化范围为0～10Ω
D．变阻器滑片在中点时，电流表示数为0.3A

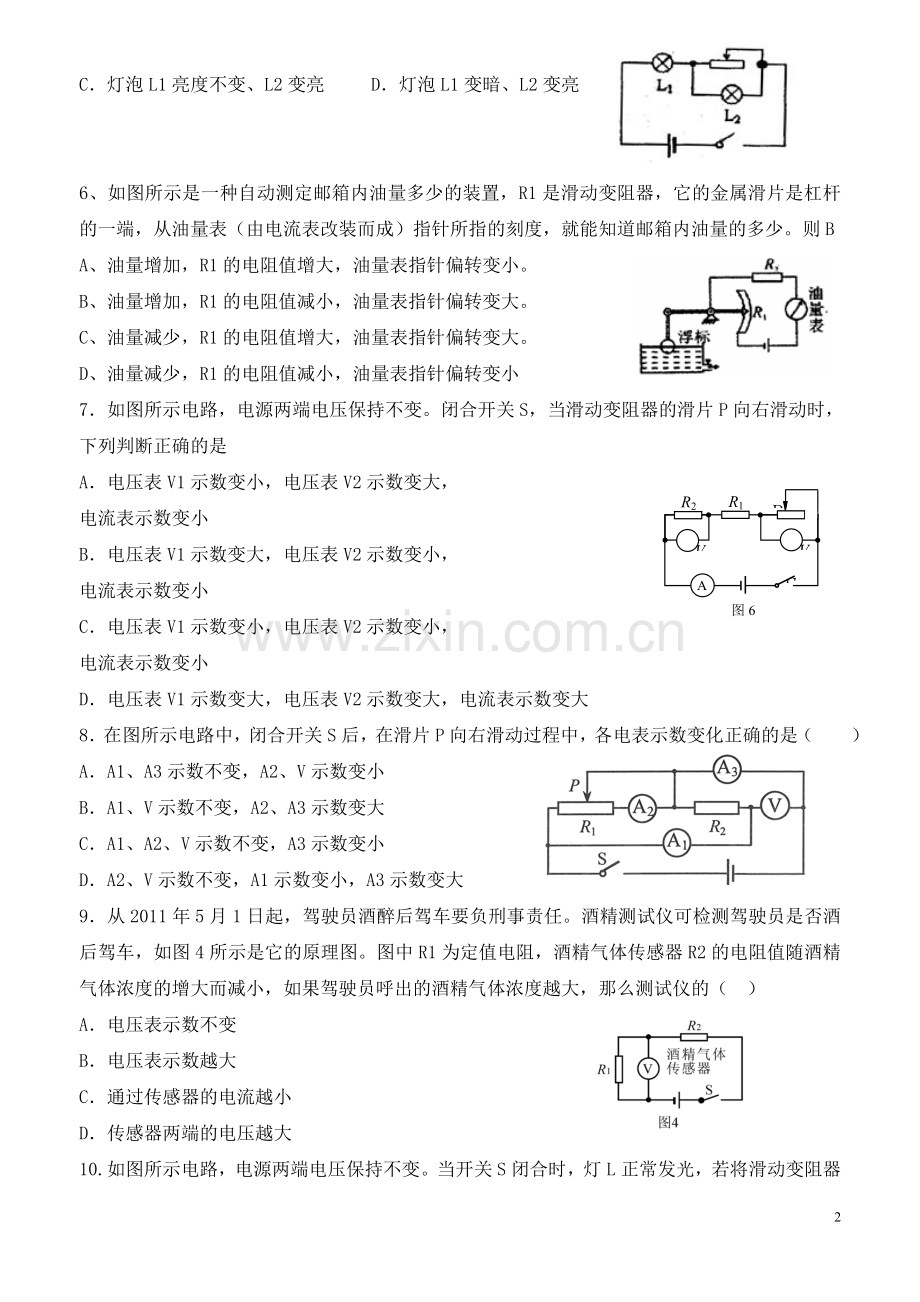

5．如图所示的电路中，闭合开关，滑动变阻器滑片向右滑动的过程中（　　）
A．灯泡L1变亮、L2亮度不变 B．灯泡L1变亮、L2变暗
C．灯泡L1亮度不变、L2变亮 D．灯泡L1变暗、L2变亮

6、如图所示是一种自动测定邮箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道邮箱内油量的多少。则B
A、油量增加，R1的电阻值增大，油量表指针偏转变小。
B、油量增加，R1的电阻值减小，油量表指针偏转变大。
C、油量减少，R1的电阻值增大，油量表指针偏转变大。
D、油量减少，R1的电阻值减小，油量表指针偏转变小
7．如图所示电路，电源两端电压保持不变。闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是
图6
A
S
R1
V2
P
V1
R2
A．电压表V1示数变小，电压表V2示数变大，
电流表示数变小
B．电压表V1示数变大，电压表V2示数变小，
电流表示数变小
C．电压表V1示数变小，电压表V2示数变小，
电流表示数变小
D．电压表V1示数变大，电压表V2示数变大，电流表示数变大
8．在图所示电路中，闭合开关S后，在滑片P向右滑动过程中，各电表示数变化正确的是（ ）
A．A1、A3示数不变，A2、V示数变小
B．A1、V示数不变，A2、A3示数变大
C．A1、A2、V示数不变，A3示数变小
D．A2、V示数不变，A1示数变小，A3示数变大
9．从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，如图4所示是它的原理图。图中R1为定值电阻，酒精气体传感器R2的电阻值随酒精气体浓度的增大而减小，如果驾驶员呼出的酒精气体浓度越大，那么测试仪的（　）
A．电压表示数不变
B．电压表示数越大
C．通过传感器的电流越小
D．传感器两端的电压越大
10.如图所示电路，电源两端电压保持不变。当开关S闭合时，灯L正常发光，若将滑动变阻器的滑片P向右滑动，（灯泡电阻不随温度变化）下列说法正确的是 （ ）
A．电压表的示数变大，灯L变亮
B.电压表的示数变小，灯L变暗
C．电压表的示数变大，灯L变暗
D. 电压表的示数变小，灯L变亮
11．如图3所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右滑动时，则
A．通过灯L的电流变小，变阻器两端的电压变小
B．通过灯L的电流变大，变阻器两端的电压变大
C．灯L两端的电压变小，通过变阻器的电流变小
D．灯L两端的电压变大，通过变阻器的电流变小
12．如图所示电路，电源电压保持不变．闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中
A．滑片P是向左滑动的
B．电压表V的示数逐渐变小
C．电流表A的示数逐渐变小
D．电流表A与A1的示数差逐渐变小
E．灯L变亮，电压表的示数变大
13．小朱在测量一电阻的阻值时，用相同的器材设计了两个电路，电路图如图所示。若把滑动变阻器的滑片从最左端移到最右端（电压表、电流表均未超过量程），下列说法正确的是

A．甲图的电压表示数变化范围大 B．乙图的电压表示数变化范围大
C．甲图的电流表示数变化范围大 D．甲图和乙图的电流表示数变化范围一样大
14．如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器滑片P向左移动时( )
A．灯泡L亮度不变，电压表示数变大
B．灯泡L亮度变亮，电压表示数变大
C．灯泡L亮度不变，电压表示数不变
D．电流表示数变大，电压表示数变大
15.如图所示，闭合开关S，使滑动变阻器的滑片向左移动，则（ ）
A、电流表示数变小
B、电压表示数变大
C、电压表示数不变
D、灯泡变亮
16．如图所示电路，开关S闭合后，当滑动变阻器的滑片P向右滑动过程中，各电表示数和灯泡亮度变化的情况正确的是
A．电流表的示数变大，灯泡L变亮
B．电压表的示数变大，灯泡L变亮
C．电流表的示数变小，灯泡L变暗
D．电压表的示数变大，灯泡L变暗

17.如图所示，电源电压恒定不变，当开关S接a时，电流表A1与A2的示数之比为3：5；当开关S接b时，电流表 A1与A2的示数之比为2：3，则R2与R3的电阻之比为( )

A. 9:10
B．4:3
C. 5:2
D. 3:4
18．都匀市高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是
A．称重表相当于电压表
B．电路中的R1是没有作用的
C．当车辆越重时，称重表的示数越小
D．当车辆越重时，称重表的示数越大

19.在如图1所示的电路中，闭合开关，将滑动变阻器的滑片P由a滑到b，下列说法正确的是
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变大
C．电流表示数变大，电压表示数变小

D．电流表示数变小，电压表示数变小
20.如右图所示，当滑片P置于中点时，小灯泡刚好正常发光，当滑片P由中点向b端滑动时，电流表的示数和小要泡的亮度变化情况是（ ）
A．电流表示数变小，小灯泡变暗
B．电流表示数变大，小灯泡变亮
C．电流表示数不变，小灯泡变暗
D．电流表示数变小，小灯泡亮度不变

21.在如图所示的电路中，闭合开关，调节滑动变阻器，发现两只电表中有一只电表的示数明显变小，另一只电表的示数明显变大。下列判断中正确的是.
A.可能是灯L断路
B.一定是灯L短路
C.可能是滑动变阻器R断路
D.一定是滑动变阻器R的滑片向左滑动

22．如图所示是气体酒精浓度测试仪原理图，用于现场测试司机是否酒后驾车。其中电源电压保持不变，R为定值电阻，R′为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓度的增大渐减小．若某次测试中电流表示数较大，则说明
A．气体的酒精浓度较大，R′阻值较小
B．气体的酒精浓度较大，R′阻值较大
C．气体的酒精浓度较小，R′阻筑较小
D．气体的酒精浓度较小，R′阻值较大

23．二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小。将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（　　）
A．U变大，I变大 B．U变小，I变小
C．U变小，I变大 D．U变大，I变小A

24．如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时
A．电压表示数变大，电流表示数变小，灯泡变暗
B．电压表示数变小，电流表示数变大，灯泡变亮
c．电压表示数变小，电流表示数变小，灯泡变暗
D．电压表示数变大，电流表示数变大，灯泡变亮

25.在图6所示的电路中,闭合开关S,滑动变阻器的滑片向右滑动的过程中,下列说法正确的是
A.电流表的示数变小,电压表的示数变小
B. 电流表的示数变小,电压表的示数变大
C. 电流表的示数不变,电压表的示数变小
D. 电流表的示数变大,电压表的示数变大

26.小阳设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压恒定不变。则下列说法正确的是
A．天然气浓度增大，电压表示数变小
B．天然气浓度减小，电流表示数变大
C．天然气浓度增大，电路消耗的总功率变小
D．天然气浓度减小，电压表与电流表示数的比值不变

27.如图所示，电源电压保持不变，当闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法中正确的是
A.电压表V1的示数增大，电压表V2的示数减小
B.电阻R1和R2消耗的功率的变化量一定相等
C.电压表V1减小的示数等于电压表V2增大的示数
D.电压表V1减小的示数小于电压表V2增大的示数
