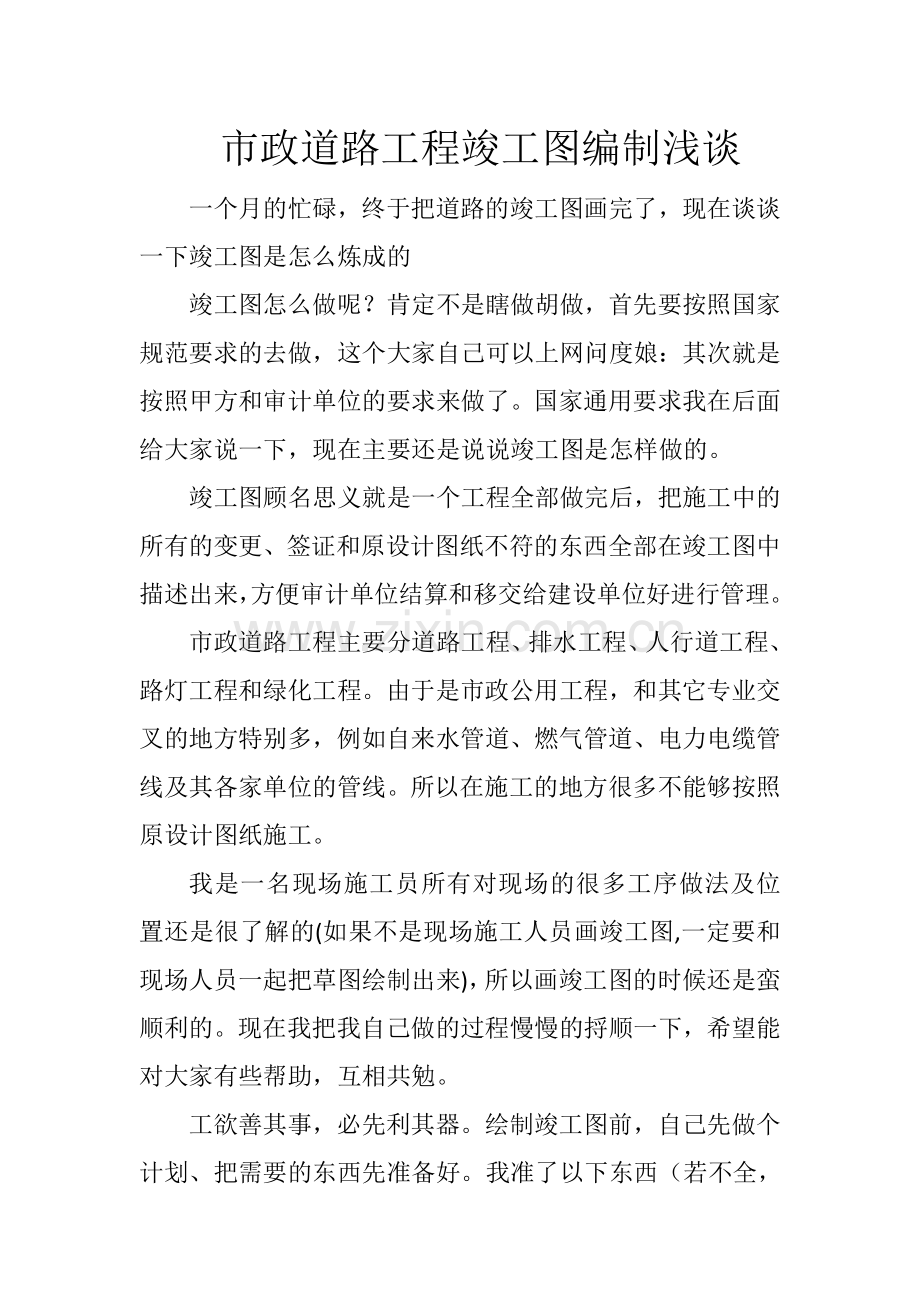

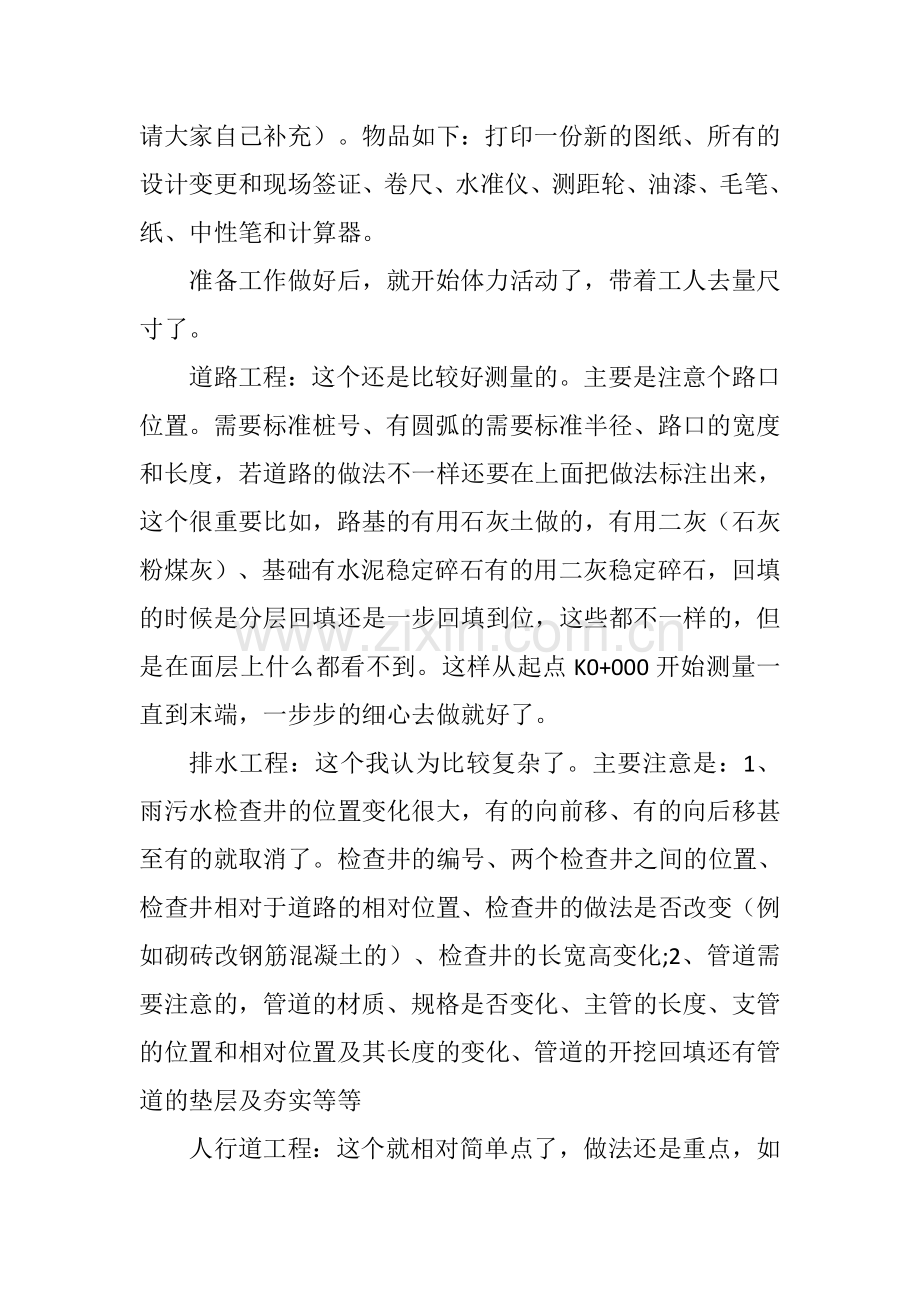

市政道路工程竣工图编制浅谈一个月的忙碌，终于把道路的竣工图画完了，现在谈谈一下竣工图是怎么炼成的竣工图怎么做呢？肯定不是瞎做胡做，首先要按照国家规范要求的去做，这个大家自己可以上网问度娘：其次就是按照甲方和审计单位的要求来做了。国家通用要求我在后面给大家说一下，现在主要还是说说竣工图是怎样做的。竣工图顾名思义就是一个工程全部做完后，把施工中的所有的变更、签证和原设计图纸不符的东西全部在竣工图中描述出来，方便审计单位结算和移交给建设单位好进行管理。市政道路工程主要分道路工程、排水工程、人行道工程、路灯工程和绿化工程。由于是市政公用工程，和其它专业交叉的地方特别多，例如自来水管道、燃气管道、电力电缆管线及其各家单位的管线。所以在施工的地方很多不能够按照原设计图纸施工。我是一名现场施工员所有对现场的很多工序做法及位置还是很了解的(如果不是现场施工人员画竣工图,一定要和现场人员一起把草图绘制出来)，所以画竣工图的时候还是蛮顺利的。现在我把我自己做的过程慢慢的捋顺一下，希望能对大家有些帮助，互相共勉。工欲善其事，必先利其器。绘制竣工图前，自己先做个计划、把需要的东西先准备好。我准了以下东西（若不全，请大家自己补充）。物品如下：打印一份新的图纸、所有的设计变更和现场签证、卷尺、水准仪、测距轮、油漆、毛笔、纸、中性笔和计算器。准备工作做好后，就开始体力活动了，带着工人去量尺寸了。道路工程：这个还是比较好测量的。主要是注意个路口位置。需要标准桩号、有圆弧的需要标准半径、路口的宽度和长度，若道路的做法不一样还要在上面把做法标注出来，这个很重要比如，路基的有用石灰土做的，有用二灰（石灰粉煤灰）、基础有水泥稳定碎石有的用二灰稳定碎石，回填的时候是分层回填还是一步回填到位，这些都不一样的，但是在面层上什么都看不到。这样从起点K0+000开始测量一直到末端，一步步的细心去做就好了。排水工程：这个我认为比较复杂了。主要注意是：1、雨污水检查井的位置变化很大，有的向前移、有的向后移甚至有的就取消了。检查井的编号、两个检查井之间的位置、检查井相对于道路的相对位置、检查井的做法是否改变（例如砌砖改钢筋混凝土的）、检查井的长宽高变化;2、管道需要注意的，管道的材质、规格是否变化、主管的长度、支管的位置和相对位置及其长度的变化、管道的开挖回填还有管道的垫层及夯实等等人行道工程：这个就相对简单点了，做法还是重点，如果有变化一定要及时标注，现场测量就是人行道宽及其各个路口，一定要记得把在人行道上各单位检查井数量及规格标注出来路灯工程：我个人认为是最简单的、管道的材质、埋深长度，电缆的材质及连接方式长度等等以上的基础数据测量以后，在草图上描述出来，就开始上机操作了。这个就是废脑力体力还有眼睛啦。首先先把CAD图纸打开（如果没有CAD图纸，只有PDF或者图片形式的图纸，恭喜你，你的工作量会增大很多，并且没有什么效率）。从封面开始一页一页的修改。从头到尾把设计改成竣工，然后在设计说明中把工序做法修改、变更签证在里面加上、竣工图的日期也要修改；其次在各专业的平面图上，把测量的数据全部标上去，注意别遗漏或者重复；其次检查井的高程表、道路和管道的数量表尽量和实际相符：其次没有用的图纸给删除掉、增加的图纸在添加上并按顺序编号；最后把目录重新编排一下。在做这个过程中，我最不能理解就是把所有的设计改成竣工这个要求。虽然不理解但是还按照规定做。所有修改完毕后，自己检查无误后，就可以交给各个领导部门去审查。都通过后就可以盖竣工章了。在这个过程虽然很累，但是还是学到不少东西。加油加油施工单位负责编制所承包工程的竣工图1.凡按图施工没有变动的，在原施工图上加盖“竣工图”标志，即为竣工图。2.凡在施工中，虽有一般设计变更，但能将原施工图加以修改补充作为竣工图的，可以不重新绘制，由施工单位负责在原施工图(必须是新蓝图)上注明修改的部分，并附以设计变更通知和施工说明，加盖“竣工图”标志后，即作为竣工图。3.凡结构形式改变、工艺改变、平面布置改变、项目改变以及有其他重大改变，不宜在原施工图上修改、补充者，应重新绘图，设计原因造成的，由设计单位重新绘图，施工原因造成的，由施工单位重新绘图，其他原因造成的，由建设单位负责重新绘图。施工单位负责在新图上加盖“竣工图”标志并附以有关说明作为竣工图。4.竣工图一定要与实际情况相符，要保证图纸质量，做到规格统一、图面整洁、字迹清楚，不得用圆珠笔或其他易于褪色的墨水绘制，竣工图要承担施工的技术负责人审核签认。5.建设项目实行总分包制或由建设单位直接分包给若干个施工单位的、各分包单位应负责编制其所承包工程范围的竣工图，总分包单位或建设单位负责汇总编制。6.竣工图要作为工程交工验收的条件之一，竣工图不准确、不完整，不符合归档要求的，不能交工验收。7.大中型建设项目和城市住宅小区建设的竣工图不得少于两套，一套由生产单位保管，一套交有关部门或技术档案部门长期保存。特别重要的建设项目(如长江大桥、葛洲坝大电站等)应增加一套交国家档案馆保存。小型建设项目的竣工图不得少于一套，由生产使用单位保管。8.竣工图纸项目经理和总经理工程师须加盖注册印章。
