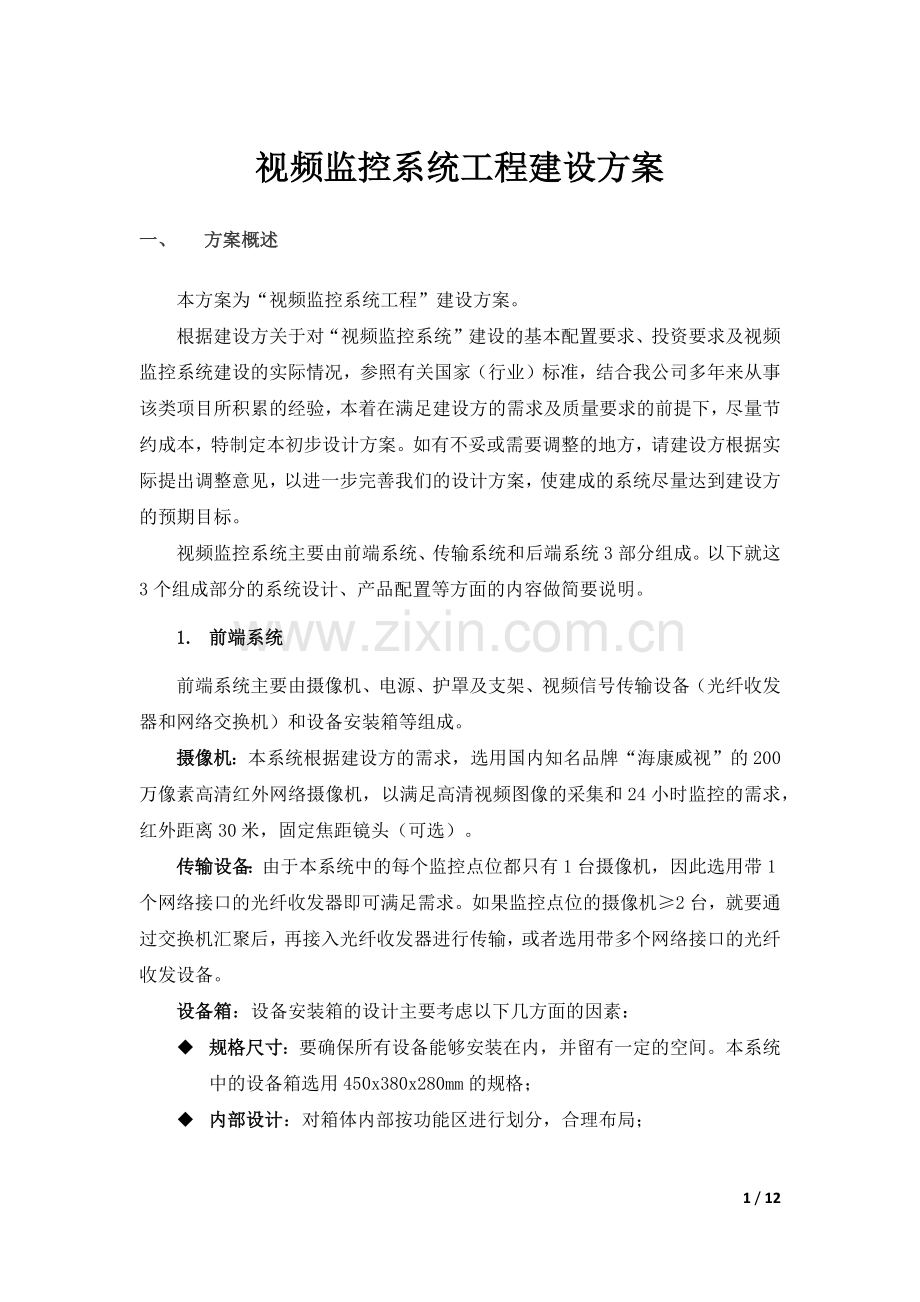

视频监控系统工程建设方案
一、 方案概述
本方案为“视频监控系统工程”建设方案。
根据建设方关于对“视频监控系统”建设的基本配置要求、投资要求及视频监控系统建设的实际情况，参照有关国家（行业）标准，结合我公司多年来从事该类项目所积累的经验，本着在满足建设方的需求及质量要求的前提下，尽量节约成本，特制定本初步设计方案。如有不妥或需要调整的地方，请建设方根据实际提出调整意见，以进一步完善我们的设计方案，使建成的系统尽量达到建设方的预期目标。
视频监控系统主要由前端系统、传输系统和后端系统3部分组成。以下就这3个组成部分的系统设计、产品配置等方面的内容做简要说明。
1. 前端系统
前端系统主要由摄像机、电源、护罩及支架、视频信号传输设备（光纤收发器和网络交换机）和设备安装箱等组成。
摄像机：本系统根据建设方的需求，选用国内知名品牌“海康威视”的200万像素高清红外网络摄像机，以满足高清视频图像的采集和24小时监控的需求，红外距离30米，固定焦距镜头（可选）。
传输设备：由于本系统中的每个监控点位都只有1台摄像机，因此选用带1个网络接口的光纤收发器即可满足需求。如果监控点位的摄像机≥2台，就要通过交换机汇聚后，再接入光纤收发器进行传输，或者选用带多个网络接口的光纤收发设备。
设备箱：设备安装箱的设计主要考虑以下几方面的因素：
u 规格尺寸：要确保所有设备能够安装在内，并留有一定的空间。本系统中的设备箱选用450x380x280mm的规格；
u 内部设计：对箱体内部按功能区进行划分，合理布局；

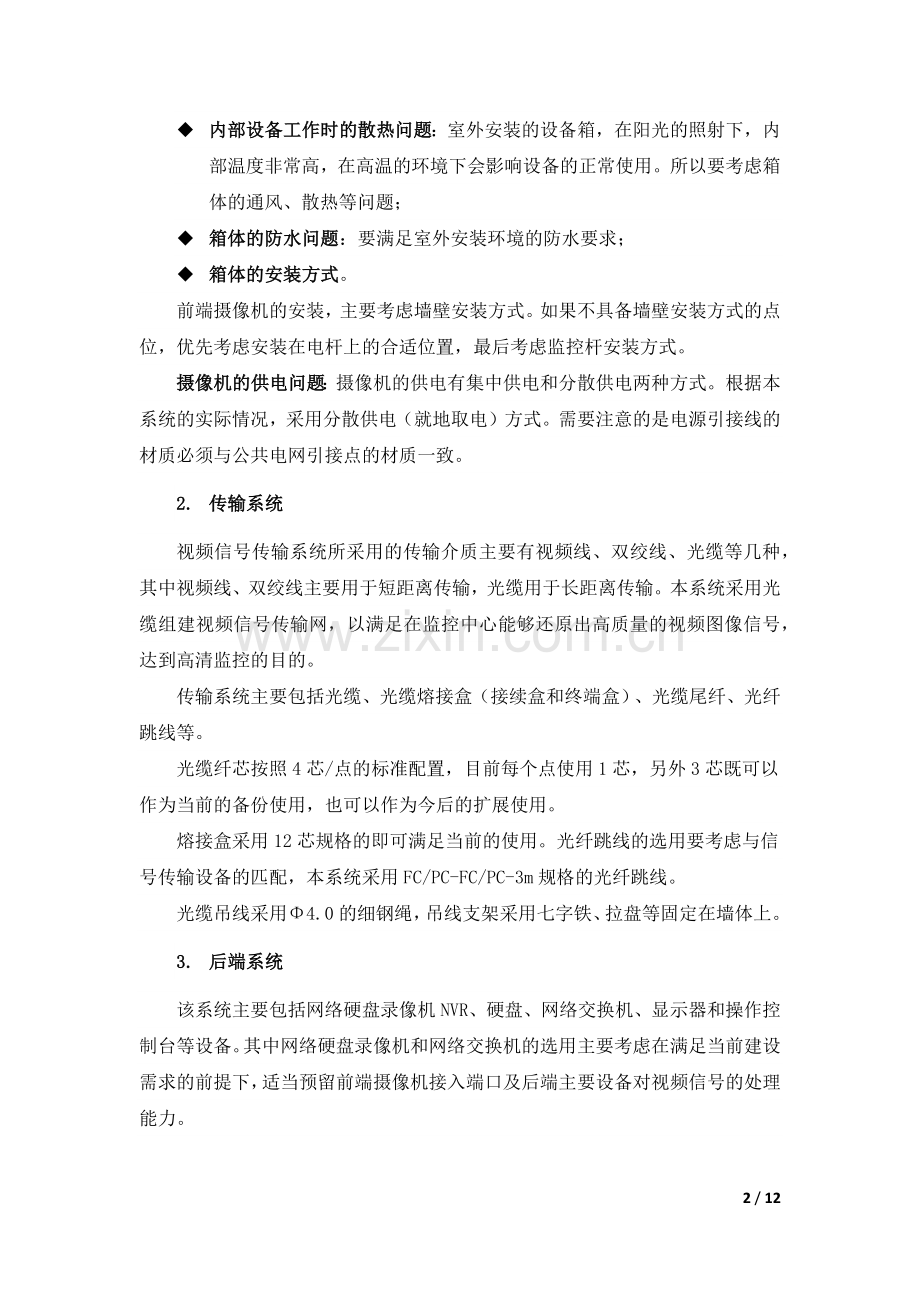

u 内部设备工作时的散热问题：室外安装的设备箱，在阳光的照射下，内部温度非常高，在高温的环境下会影响设备的正常使用。所以要考虑箱体的通风、散热等问题；
u 箱体的防水问题：要满足室外安装环境的防水要求；
u 箱体的安装方式。
前端摄像机的安装，主要考虑墙壁安装方式。如果不具备墙壁安装方式的点位，优先考虑安装在电杆上的合适位置，最后考虑监控杆安装方式。
摄像机的供电问题：摄像机的供电有集中供电和分散供电两种方式。根据本系统的实际情况，采用分散供电（就地取电）方式。需要注意的是电源引接线的材质必须与公共电网引接点的材质一致。
2. 传输系统
视频信号传输系统所采用的传输介质主要有视频线、双绞线、光缆等几种，其中视频线、双绞线主要用于短距离传输，光缆用于长距离传输。本系统采用光缆组建视频信号传输网，以满足在监控中心能够还原出高质量的视频图像信号，达到高清监控的目的。
传输系统主要包括光缆、光缆熔接盒（接续盒和终端盒）、光缆尾纤、光纤跳线等。
光缆纤芯按照4芯/点的标准配置，目前每个点使用1芯，另外3芯既可以作为当前的备份使用，也可以作为今后的扩展使用。
熔接盒采用12芯规格的即可满足当前的使用。光纤跳线的选用要考虑与信号传输设备的匹配，本系统采用FC/PC-FC/PC-3m规格的光纤跳线。
光缆吊线采用Φ4.0的细钢绳，吊线支架采用七字铁、拉盘等固定在墙体上。
3. 后端系统
该系统主要包括网络硬盘录像机NVR、硬盘、网络交换机、显示器和操作控制台等设备。其中网络硬盘录像机和网络交换机的选用主要考虑在满足当前建设需求的前提下，适当预留前端摄像机接入端口及后端主要设备对视频信号的处理能力。
网络硬盘录像机NVR：该设备主要考虑视频接入数量、硬盘的盘位数量以及设备对接入视频信号的处理能力。根据建设方的需求，本系统中的录像机采用能够接入16路1080P图像质量、4个磁盘盘位的设备。磁盘盘位数量的配置能够满足当前的需求，并留有一定的扩展空间，但如果扩展到16路接入（满配）时，存储磁盘的盘位还是不够，如果资金允许的话建议配置具有8个磁盘盘位的录像机。
硬盘容量的设计：按照4M码流、存储30天计算，单台摄像机存储30天大概需要1.24TB的硬盘容量，那么5台摄像机存储30天大概需要6.2TB的硬盘容量，因此本系统配置3块3TB的监控级存储硬盘。如果今后有增加前端摄像机的需求，还要考虑增加存储硬盘的数量。
网络交换机：由于建设方对交换机的端口数量没有要求，因此根据目前前端摄像机的数量，考虑配置8端口、100M的网络交换机，预留4个端口。建议配置16端口的交换机，便于与硬盘录像机匹配。
操作控制台：按照单个工位的标准配置，外观参照产品配置说明。
二、 产品配置说明
1. 摄像机：200万高清红外网络摄像机
(1) 产品图片

(2) 功能特性:
u 最高分辨率可达2M(1920×1080) @ 30fps,可输出Full HD 1080p实时图像
u 采用先进的视频压缩技术,压缩比高,且处理非常灵活, 超低码率
u 逐行扫描CMOS,捕捉运动图像无锯齿
u 采用EXIR点阵式红外灯技术，照射距离可达30米
u ICR红外滤片式自动切换,实现真正的日夜监控
u 可支持PoE供电功能(选配)
u 支持3D数字降噪
u 支持双码流,支持手机监控
u 符合IP66级防尘防水设计,可靠性高
u 支持走廊模式,背光补偿,自动电子快门功能,适应不同监控环境
u 支持区域入侵侦测,越界侦测,人脸侦测,场景变更侦测等智能功能
u 功能齐全:图片叠加,匿名访问,IP地址过滤,心跳,镜像,水印等
u 支持GB28181协议
(3) 产品参数
型号
型号
DS-2CD2232(D)-I3
名称
200万1/3" CMOS ICR日夜型筒型网络摄像机

摄像机
传感器类型
1/3" Progressive Scan CMOS
最小照度
0.07Lux @(F1.2,AGC ON) ,0 Lux with IR
快门
1/25秒至1/100，000秒
镜头
6mm@ F2.0, 水平视场角:49°
(4mm、8mm、12mm可选)
镜头接口类型
M12
日夜转换模式
ICR红外滤片式
宽动态范围
数字宽动态
数字降噪
3D 数字降噪

压缩标准
视频压缩标准
H.264/MJPEG
H.264 编码类型
Main Profile
压缩输出码率
32 Kbps~12Mbps

图像
最大图像尺寸
2048×1536
帧率
50Hz:20fps(2048×1536),25fps(1920×1080),25fps(1280×720)
60Hz:20fps(2048×1536),30fps(1920×1080),30fps(1280×720)
图像设置
走廊模式,亮度,对比度,饱和度,锐度等通过客户端或者浏览器可调
背光补偿
支持,可选择区域
感兴趣区域
ROI支持双码流分别设置3个固定区域

网络功能
存储功能
NAS(NFS,SMB/CIFS均支持)
接口协议
ONVIF,PSIA,CGI,ISAPI,GB28181
智能报警
移动侦测,动态分析,遮挡报警
支持协议
TCP/IP,ICMP,HTTP,HTTPS,FTP,DHCP,DNS,DDNS,RTP,RTSP,RTCP,
PPPoE,NTP,UPnP,SMTP,SNMP,IGMP,802.1X,QoS,IPv6,Bonjour
通用功能
一键恢复、防闪烁,双码流,心跳,镜像,密码保护,视频遮盖,水印

接口
通讯接口
1个 RJ45 10M / 100M 自适应以太网口

一般规范
工作温度和湿度
-30℃~60℃,湿度小于95%(无凝结)
电源供应
DC12V±10% / PoE(802.3af)
(DS-2CD2232D-I3不支持PoE)
功耗
5.5W MAX（ICR切换瞬间7.5W）
防护等级
IP66
尺寸（mm）
100.5×88.1×157.3
重量
700g
红外照射距离
EXIR:30米

2. NVR硬盘录像机
(1) 产品图片

(2) 功能特性：
u 可接驳符合ONVIF、PSIA、RTSP标准及众多主流厂商的网络摄像机；
u 支持500W像素高清网络视频的预览、存储与回放；
u 支持IPC集中管理，包括IPC参数配置、信息的导入/导出、语音对讲和升级等功能；
u 支持HDMI与VGA同时输出，输出分辨率最高均可达1920x1080p；
u 全新的UI操作界面，支持一键开启录像功能；
u 支持海康SMART IPC场景变更侦测，区域入侵侦测，音频异常侦测，虚焦侦测，移动侦测，人脸侦测等多种智能侦测接入与联动，支持智能搜索、回放及备份功能，有效提高录像检索与回放效率；
u 支持冗余录像和假日录像；
u 支持即时回放功能，在预览画面下对指定通道的当前录像进行回放，并且不影响其他通道预览；
u 支持最大16路4CIF实时同步回放及多路同步倒放；
u 支持标签定义、查询、回放录像文件；
u 支持重要录像文件加锁保护功能；
u 支持硬盘配额和硬盘盘组两种存储模式，可对不同通道分配不同的录像保存容量或周期；
u 支持4个SATA接口， 可选支持1个eSATA盘库，用于录像和备份；
u 双千兆网卡，支持网络容错以及双网络IP设定等应用；
u 支持海康威视DDNS域名解析系统；
u 支持网络检测（网络流量监控、网络抓包、网络通畅）功能。
(3) 产品参数
视音频输入
网络视频输入
16路
网络视频接入带宽
100Mbps

视音频输出
HDMI输出
1路，分辨率：1024x768/60Hz，1280x720/60Hz，
1280x1024/60Hz，1600×1200/60Hz，1920x1080p/60Hz
VGA输出
1路，分辨率：1024x768/60Hz，1280x720/60Hz，
1280x1024/60Hz，1600×1200/60Hz，1920x1080p/60Hz
音频输出
1个，RCA接口（线性电平，阻抗：1kΩ）

视音频编解码参数
录像分辨率
5MP/3MP/1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF
回放分辨率
UXGA/720P/VGA/4CIF/DCIF/2CIF/CIF/QCIF
同步回放
16路

录像管理
录像/抓图模式
手动录像、定时录像、移动侦测录像、报警录像、动测或报警录像、动测和报警录像
回放模式
即时回放、常规回放、事件回放、标签回放、日志回放
备份模式
常规备份、事件备份

硬盘驱动器
类型
4个SATA接口,选配eSATA接口
最大容量
每个接口支持容量最大4TB的硬盘

外部接口
语音对讲输入
1个，RCA接口（电平：2.0Vp-p，阻抗：1kΩ）
网络接口
2个，RJ45 10M/100M/1000M自适应以太网口
串行接口
1个，标准RS-485串行接口(预留)；1个，标准RS-232串行接口
USB接口
2个USB2.0，1个USB3.0
报警输入
16路
报警输出
4路

网络管理
网络协议
IPv6、UPnP(即插即用)、NTP（网络校时）、SADP（自动搜索IP地址）、PPPoE(拨号上网）、DHCP（自动获取IP地址）等

其他
电源
AC 220V
功耗（不含硬盘）
≤20W
工作温度
-10℃--＋55℃
工作湿度
10％--90％
机箱
19英寸标准1.5U机箱
尺寸
445mm（宽）×390mm（深）×70mm（高）
重量（不含硬盘）
≤4Kg

3. 网络光端机
(1) 产品图片

(2) 功能特性
u 1个1000BaseFX或100BaseFX光纤接口，单模光纤；
u 支持10/100Mbps,10/100/1000Mbps自适应网络信号传输；
u 支持全/半双工，MDI/MDI-X自适应；
u 单模单纤，可选传输距离20、40、80公里；
u 支持IEEE802.3、IEEE802.3u、IEEE802.3x网络标准；
u 支持广播防爆防护；
u 宽温型号工作温度范围，-30～75 C；
u 全金属封闭结构，宽温工作范围；
u 工业级设计,安装简便、即插即用；
(3) 产品参数
光学指标
接口数量
1个
接口类型
FC/PC接口
光纤类型
单模单纤
传输距离
单模0~80km
发送/接收波长
发送端:1310/1550nm 接收端:1550/1310nm

网络指标
物理接口
1个RJ45接口
工作模式
10/100Mbps自适应以太网

一般规范
工作温度
-30～75℃
供电电源
DC12V/1A
功耗
＜5W
工作湿度
0~95%，无冷凝
重量
0.7Kg
尺寸
188mm(深)X26mm(高)X169mm(宽)
配套机箱
DS-3D01R-AU/BU/CU使用的机箱为：DS-3K01-19S和DS-3K01-17S（占1个插槽）；DS-3D01R-A/B/C使用的机箱为：DS-1691JX（占1个槽位）

4. 网络交换机
(1) 产品图片

(2) 产品概述
TL-SF1008L是TP-LINK专为小区、校园等网络开发的二层可管理楼道接入交换机产品，提供8个10/100M自适应RJ45端口，每端口均支持MDI/MDIX自动翻转功能并可实现线速转发。该交换机支持基于端口的VLAN、基于802.1Q Tag VLAN、基于端口和802.1p优先级的QoS策略以及端口限速等功能，适用于实施具有高可靠性楼道接入的经济型解决方案。同时该交换机提供了两个管理端口，满足本地及远程管理需求，上联端口采用防雷设计，具备良好的可管理性和环境适应能力。
u 简单实用的管理
提供图形化用户配置程序，简单易用；
提供两个管理端口，可实现本地及远程管理；
支持配置文件的导入/导出，一次配置，多次使用，可大大减轻网管人员的工作量。
u 端口限速
可限制每端口出口及入口速率，实现256kbps～8Mbps间6个等级的端口速率限制，满足带宽管理需求。
u VLAN管理
支持端口间相互隔离，各端口只能与上联端口通信，满足用户间隔离要求；
支持基于端口的VLAN模式，可根据需要划分不同网络区域，简单方便；
支持基于802.1Q Tag VLAN，可实现跨交换机的VLAN划分，满足在更大范围内划分网络区域。
u QoS
支持基于端口和基于802.1p协议的优先级模式，可实现重要业务数据（视频、语音等）的优先转发，提升网络性能。
u 硬件性能
上联端口进行防雷设计，大大降低设备遭雷击损坏给用户带来的经济损失；
采用低功耗、无风扇设计，有效降低设备噪声，提高产品可靠性；
内置开关电源，100-240V宽电压工作范围，有效抵御电压波动；
全钢壳设计，安装便捷，可上机架。
(3) 产品参数
硬件规格
网络标准
IEEE 802.3、IEEE 802.3u、IEEE 802.1Q、IEEE 802.1p、IEEE 802.3x
端口
8个10/100Mbps RJ45 端口
指示灯
· 每端口具有1个Link/Ack 指示灯
· 每设备具有1个Power指示灯
性能
· 存储转发；支持1.6Gbps的背板带宽；支持8K的MAC地址表深度
使用环境
· 工作温度：0℃～40℃；存储温度：-40℃～70℃；工作湿度：10%～90% RH不凝结；存储湿度：5%～90% RH不凝结
输入电源
100－240V～ 50/60Hz
外形尺寸（L×W×H）
250mm×158mm×44mm
软件规格
端口管理
· 端口限速；速率/双工；流量统计
QoS
· 支持基于端口、802.1P的优先级
· 支持基于权重、严格优先级的队列调度
VLAN
· 802.1Q TAG VLAN、Port VLAN；端口隔离
用户管理
· 端口1、端口8具备管理端口功能；客户端程序；远程管理；支持配置文件导入/导出
安全性
· 连接密码保护；上联端口（端口8）防雷设计
5. 设备箱参考图

6. 操作台参考图

三、 售后服务承诺
1. 项目涉及的所有产品我公司提供1年质保，终身维护服务。质保期内出现故障免费维护或更换，质保期外出现故障，只收取人工、材料成本；
2. 提供7×24服务电话：96599；
3. 服务响应时间承诺：接到客户报修，1小时内给与回复，2小时内到达现场。一般故障24小时内恢复，重大故障48小时内恢复；
4. 维护服务承诺：我公司在每个乡镇均设有工作站（常设机构），配置不低于5人的维护人员，能够满足服务响应时间的要求；
5. 可根据建设方的需求，提供光传输链路租用服务，可将视频信号上传至辖区派出所或上级公安部门。
四、 系统报价
详见附件：报价表。

云南广电网络集团有限公司大理分公司
2014年6月26日
