冬季施工措施方案改.doc

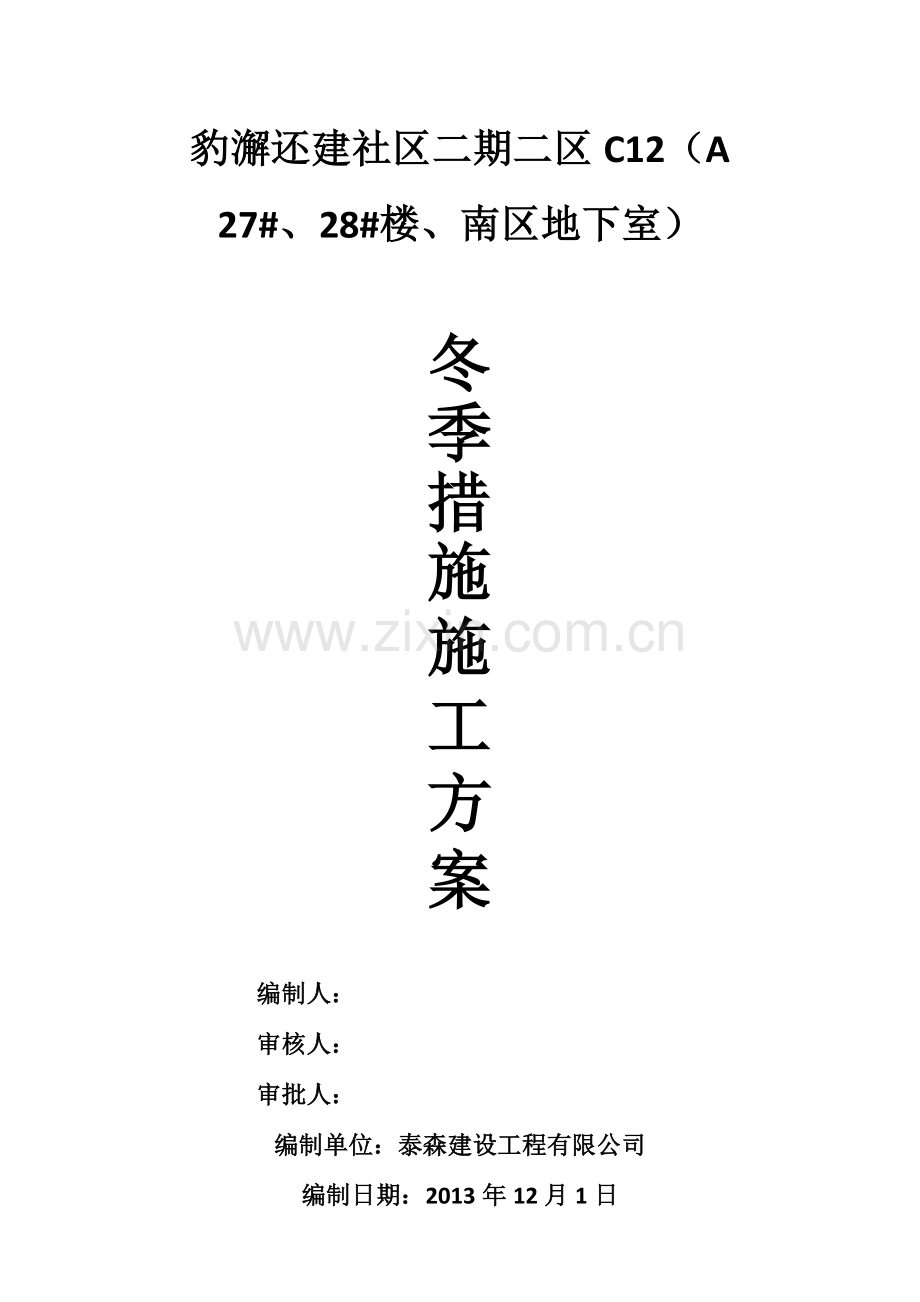

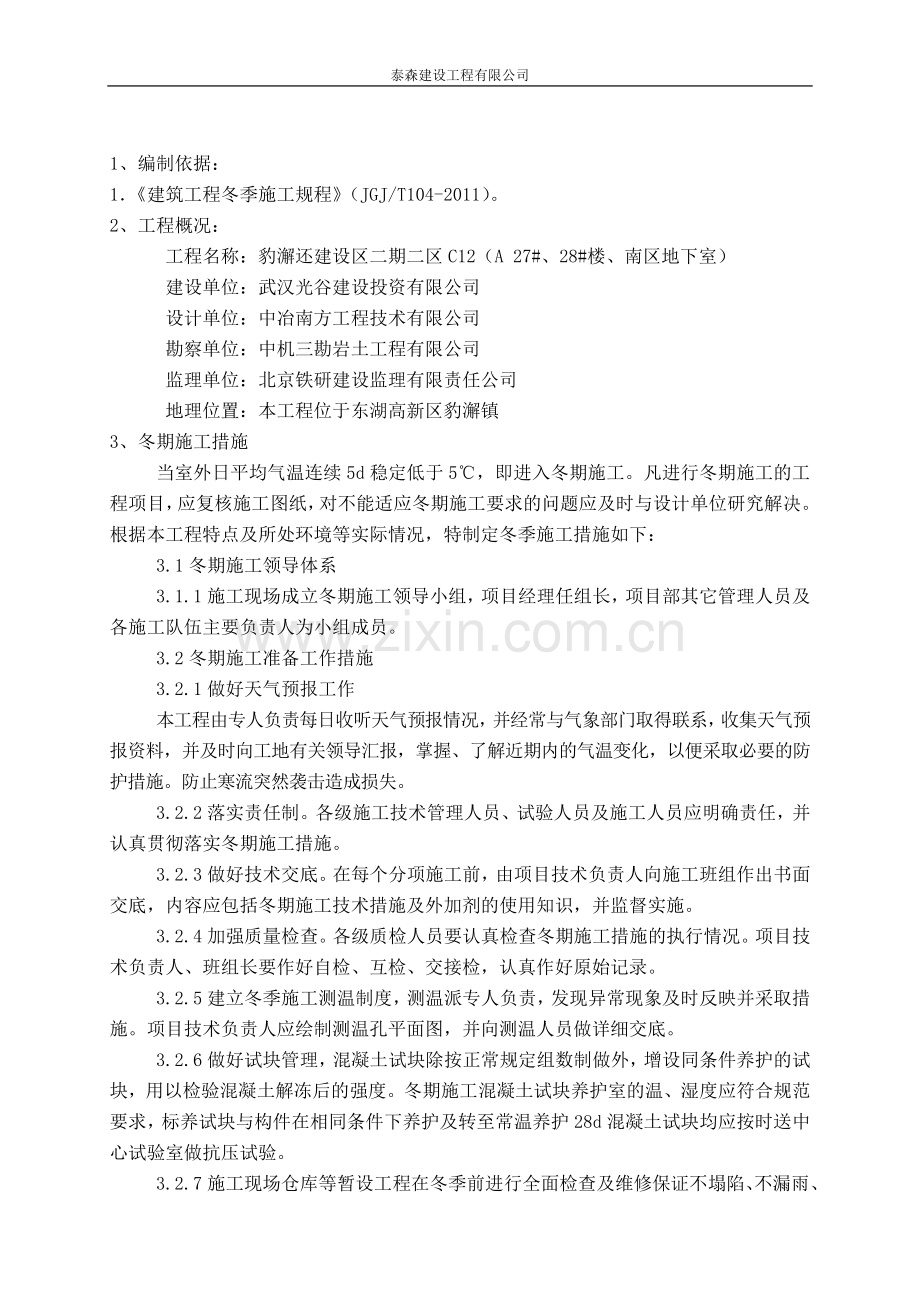

泰森建设工程有限公司豹澥还建社区二期二区C12（A27#、28#楼、南区地下室）冬季措施施工方案编制人：审核人：审批人：编制单位：泰森建设工程有限公司编制日期：2013年12月1日1、 编制依据：1建筑工程冬季施工规程（JGJ/T104-2011）。2、 工程概况：工程名称：豹澥还建设区二期二区C12（A 27#、28#楼、南区地下室）建设单位：武汉光谷建设投资有限公司设计单位：中冶南方工程技术有限公司勘察单位：中机三勘岩土工程有限公司监理单位：北京铁研建设监理有限责任公司地理位置：本工程位于东湖高新区豹澥镇3、冬期施工措施当室外日平均气温连续5d稳定低于5，即进入冬期施工。凡进行冬期施工的工程项目，应复核施工图纸，对不能适应冬期施工要求的问题应及时与设计单位研究解决。根据本工程特点及所处环境等实际情况，特制定冬季施工措施如下：3.1冬期施工领导体系3.1.1施工现场成立冬期施工领导小组，项目经理任组长，项目部其它管理人员及各施工队伍主要负责人为小组成员。3.2冬期施工准备工作措施3.2.1做好天气预报工作本工程由专人负责每日收听天气预报情况，并经常与气象部门取得联系，收集天气预报资料，并及时向工地有关领导汇报，掌握、了解近期内的气温变化，以便采取必要的防护措施。防止寒流突然袭击造成损失。3.2.2落实责任制。各级施工技术管理人员、试验人员及施工人员应明确责任，并认真贯彻落实冬期施工措施。3.2.3做好技术交底。在每个分项施工前，由项目技术负责人向施工班组作出书面交底，内容应包括冬期施工技术措施及外加剂的使用知识，并监督实施。3.2.4加强质量检查。各级质检人员要认真检查冬期施工措施的执行情况。项目技术负责人、班组长要作好自检、互检、交接检，认真作好原始记录。3.2.5建立冬季施工测温制度，测温派专人负责，发现异常现象及时反映并采取措施。项目技术负责人应绘制测温孔平面图，并向测温人员做详细交底。3.2.6做好试块管理，混凝土试块除按正常规定组数制做外，增设同条件养护的试块，用以检验混凝土解冻后的强度。冬期施工混凝土试块养护室的温、湿度应符合规范要求，标养试块与构件在相同条件下养护及转至常温养护28d混凝土试块均应按时送中心试验室做抗压试验。3.2.7施工现场仓库等暂设工程在冬季前进行全面检查及维修保证不塌陷、不漏雨、不积水。3.3主要分项施工方法3.3.1钢筋工程在负温条件下使用的钢筋，施工时应加强检验，钢筋在运输和加工过程中应防止撞击和刻痕。雪天或施焊现场风速超过3级，焊接时，应采取遮蔽措施，焊接后冷却的接头应避免碰到冰雪。3.3.2混凝土工程冬期浇筑的混凝土，其受冻临界强度应符合下列规定：普通混凝土宜优先采用硅酸盐水泥或普通硅酸盐水泥配制的混凝土，应为设计的混凝土强度标准值的40%，但混凝土强度等级为C10及以下时，不得小于5.0MPa。冬期施工，应对混凝土搅拌、运输、浇筑温度和蓄热养护过程中的温度进行热工计算，并应据此施工。混凝土冬期施工应优先选用硅酸盐水泥和普通硅酸盐水泥，水泥标号不应低于32.5，最小水泥用量不应少于300kg/m3，水灰比不应大于0.6。掺用防冻剂的混凝土，严禁使用高铝水泥。拌制混凝土所采用的骨料应清洁，不得含有冰雪、冻块及其易冻裂物质。在掺用含用钾、钠离子防冻剂的混凝土中，不得混有活性骨料。在冬期浇筑的混凝土，宜使用无氯盐类防冻剂，对抗冻性要求高的混凝土，宜使用引气剂或引气减水剂。并应符合混凝土外加剂应用技术规范的规定。在钢筋混凝土中掺用氯盐类防冻剂时，氯盐掺量不得大于水泥重量的1%。在素混凝土中，氯盐掺量不得大于水泥重量的3%。钢筋混凝土工程可采用蓄热综合法施工（采用加热材料和掺外剂拌制混凝土）。水、砂、石的加热温度，保温材料的覆盖应按热工计算确定。混凝土原材料加热应优先选用加热水的方法，当加热水仍不能满足要求时，再对骨料进行加热。水泥使用前宜运入暖棚内存放。混凝土在浇筑前，应清除模板和钢筋上的冰雪和污垢。运输和浇筑混凝土用的容器应有保温措施。混凝土的出机温度不宜低于10，入模温度不得低于5。严禁私自往罐车内加水。如果送到时混凝土的坍落度过小，不符合设计要求，可在混凝土公司技术人员的指导下，适量添加随车带的高效减水剂，搅拌均匀后仍可继续使用。如果送到时混凝土的坍落度过大导致不能使用，施工单位可做退货处理。冬施时初期泵送的清水应用水温不低于40 热水，以防在管内结冰，泵车润管用水不得放入模板内，初期泵送润管用过的砂浆也不得直接放入模板内，可先放到其他容器内或均匀散开。冬期混凝土初凝时间一般为8小时10小时，终凝为12小时14小时。因此应适当把握好抹面时机，并在初凝前（用手轻按表面可留下指痕） 进行二次抹面，可以减少表面裂缝。混凝土墙、柱等边模的拆模时间应适当延长，以避免表面发生脱皮等影响外观质量问题。混凝土浇筑现场，搅拌站和运输车之间保持通讯畅通，以便由浇筑现场统一指挥。泵送施工时加强运输车运输速度，减少运输时间，保证生产运输的连续性，减少混凝土在车泵管道内的停留时间，防止温降过大堵管，确保混凝土入模温度不低于5 。采用负温养护法施工的混凝土浇筑后，须及时覆盖塑料薄膜并加盖草帘养护，以保证混凝土初凝前不受冻。混凝土质量控制应符合下列要求：检查外加剂质量及掺量。商品外加剂进入施工现场后进行抽样检验，合格后方准使用。检查水、骨料、外加剂和混凝土出罐及浇筑温度。检查混凝土从入模到拆除保温层或保温模板期间的温度。测温孔应编号，并绘制布置图。混凝土质量检查：混凝土试块除按规定留置外，尚应增加两组与结构同条件养护的试块、分别用于检验受冻前的混凝土强度和转入常温养护28天的混凝土强度。与结构构件同条件养护的混凝土试块，解冻后方可试压。3.4注意事项生产时，质检员、程控员时刻观察坍落度及和易性，随时调整用水量，并根据标准要求，质检员及时取样测试坍落度，按国家规范制作混凝土试块。浇筑时，工地质检员检测坍落度和制作试块，取样应在每车混凝土卸出料的1/ 43/ 4 之间采取，应根据混凝土骨料粒径合理选择试模尺寸，注意养护水的温度，必要时采取加温加热措施以保证足够水温。浇筑时，工地质检员应经常测量混凝土入模温度，确保浇筑质量。 3、通过活动，使学生养成博览群书的好习惯。B比率分析法和比较分析法不能测算出各因素的影响程度。C采用约当产量比例法，分配原材料费用与分配加工费用所用的完工率都是一致的。C采用直接分配法分配辅助生产费用时，应考虑各辅助生产车间之间相互提供产品或劳务的情况。错 C产品的实际生产成本包括废品损失和停工损失。C成本报表是对外报告的会计报表。C成本分析的首要程序是发现问题、分析原因。C成本会计的对象是指成本核算。C成本计算的辅助方法一般应与基本方法结合使用而不单独使用。C成本计算方法中的最基本的方法是分步法。XD当车间生产多种产品时，“废品损失”、“停工损失”的借方余额，月末均直接记入该产品的产品成本 中。D定额法是为了简化成本计算而采用的一种成本计算方法。F“废品损失”账户月末没有余额。F废品损失是指在生产过程中发现和入库后发现的不可修复废品的生产成本和可修复废品的修复费用。F分步法的一个重要特点是各步骤之间要进行成本结转。()G各月末在产品数量变化不大的产品，可不计算月末在产品成本。错G工资费用就是成本项目。()G归集在基本生产车间的制造费用最后均应分配计入产品成本中。对J计算计时工资费用，应以考勤记录中的工作时间记录为依据。()J简化的分批法就是不计算在产品成本的分批法。()J简化分批法是不分批计算在产品成本的方法。对 J加班加点工资既可能是直接计人费用，又可能是间接计人费用。J接生产工艺过程的特点，工业企业的生产可分为大量生产、成批生产和单件生产三种，XK可修复废品是指技术上可以修复使用的废品。错K可修复废品是指经过修理可以使用，而不管修复费用在经济上是否合算的废品。P品种法只适用于大量大批的单步骤生产的企业。Q企业的制造费用一定要通过“制造费用”科目核算。Q企业职工的医药费、医务部门、职工浴室等部门职工的工资，均应通过“应付工资”科目核算。 S生产车间耗用的材料，全部计入“直接材料”成本项目。 S适应生产特点和管理要求，采用适当的成本计算方法，是成本核算的基础工作。()W完工产品费用等于月初在产品费用加本月生产费用减月末在产品费用。对Y“预提费用”可能出现借方余额，其性质属于资产，实际上是待摊费用。对 Y引起资产和负债同时减少的支出是费用性支出。XY以应付票据去偿付购买材料的费用，是成本性支出。XY原材料分工序一次投入与原材料在每道工序陆续投入，其完工率的计算方法是完全一致的。Y运用连环替代法进行分析，即使随意改变各构成因素的替换顺序，各因素的影响结果加总后仍等于指标的总差异，因此更换各因索替换顺序，不会影响分析的结果。()Z在产品品种规格繁多的情况下，应该采用分类法计算产品成本。对Z直接生产费用就是直接计人费用。XZ逐步结转分步法也称为计列半成品分步法。A按年度计划分配率分配制造费用，“制造费用”账户月末(可能有月末余额/可能有借方余额/可能有贷方余额/可能无月末余额)。A按年度计划分配率分配制造费用的方法适用于(季节性生产企业)
