单电表测电阻实验设计专题练习
13-14和平：小明在测量一个额定电压为U0的小灯泡的额定电功率的实验中，应利用如图11所示的器材，但发现缺少电压表，她又找到一个已知电阻R0、若干开关和导线。请你帮助她设计出实验电路图（不重复组装电路），写出实验步骤和需要测量的物理量，并用已知量和测得量表示出小灯泡的额定功率的表达式。

15-16南开：在电学实验中，往往认为电压表对测量的电路没有影响，事实上电压表有大的电阻值Rv，在电路中有很小的电流通过电压表，电压表的示数就是这很小的电流与其内阻Rv的乘积。现在要测量一个电压表的电阻Rv（大约2KΩ~3KΩ）的阻值，物理实验室中已有实验器材：2节干电池（电压未知）、已知定值电阻Ro=3KΩ、开关多个、导线若干。另外，提供可选择的实验器材有2个：
a.电流表(0~0.6A，分度值0.02A)1A
b.电压表Vi(0~3V，分度值0.1V)
请你利用已有实验器材，参照题中给出的信息，再从提供选择的2个实验器材中选择出1个合适的器材实际实验方案，准确测量电压表的电阻Rv的阻值。
实验方案：
（1）选择的实验器材（填器材的序号）。
（2）画出实验电路图（实验中电路连接一次，元件不可拆接）。

（3）写出实验步骤并用字母表示出测量的物理量。
（4）写出电压表的内阻Rv的表达式。

14-15南开： 某工厂装配车间有一个纯电阻元件，其上标有“1*V，6W”字样，其中额定电压值不清，估计在10V～19V 之间，若要正确使用这个元件，需找出它的额定电压值．现在实验室中有以下实验器材：一个蓄电池（电压约6V），一只电流表A（量程：0～O.6A，0～3A），两个开关，导线若干．另外，还有可供选择的定值电阻R0，分别为：
A.1Ω B.30Ω C.500Ω D.1kΩ．
请你利用上述器材，通过实验测量，找出此元件的额定电压值．
（1）根据学过的电功率公式，只要测量出元件的某一物理量 ，即可计算出它的额定电压值；
（2）为较准确地测量，电流表的量程应选 ．选用的定阻电阻R0（要求从四个电阻中任选一个）为 ；
（3）在方框中画出实验电路图．

（4）按照你设计的电路图，补全下列实验步骤，并写出实验中要测量的物理量（用字母表
示）．
a．连接电路．
b．
c．
d．断开电路，整理器材．
e．用测得的物理量和已知物理量计算元件额定电压的公式为：
U 额= ．

15-16河西：物理课上，老师让同学们 学们测一个小灯泡的额定功率。已知小灯泡的额定的额定电压为2.5V，额定功率约为 1.5W。老师准备准备的器材有：老师准备的器材有：一个蓄电池（（电压约为 6V），一块电流表（量程： 0-0.60.6A，0-3A），三个开关，若干导线。另外，老师还老师还提供以下可供选择的器材：
A、定值电阻 R1（阻值： 10Ω）；；
B、定值电阻 R2（阻值： 200Ω）；）；
C、滑动变阻器 RP1（铭牌： 20Ω 1A）；
D、滑动变阻器 RP2（铭牌： 50Ω0.5A）；
请你帮助同学们设计一个实验方案案，测出小灯泡的额定功率（电路不可重组、不能忽能忽略温度对灯丝电阻的影响）。要求：
（ 1）为测出小灯泡的额定功率，除了选择蓄电池、电流表、开关及导线外，还应选择的
实验器材有 ___________________________________；（填写器材前面的字母序号）
（ 2）请在虚线框内画出你所设计的实验电路图；

（ 3）根据你所设计的电路，写出主要的实验步骤和需测量的物理量；
（ 4）写出额定功率 P的数学表达式（用已知量和测量量表示）。

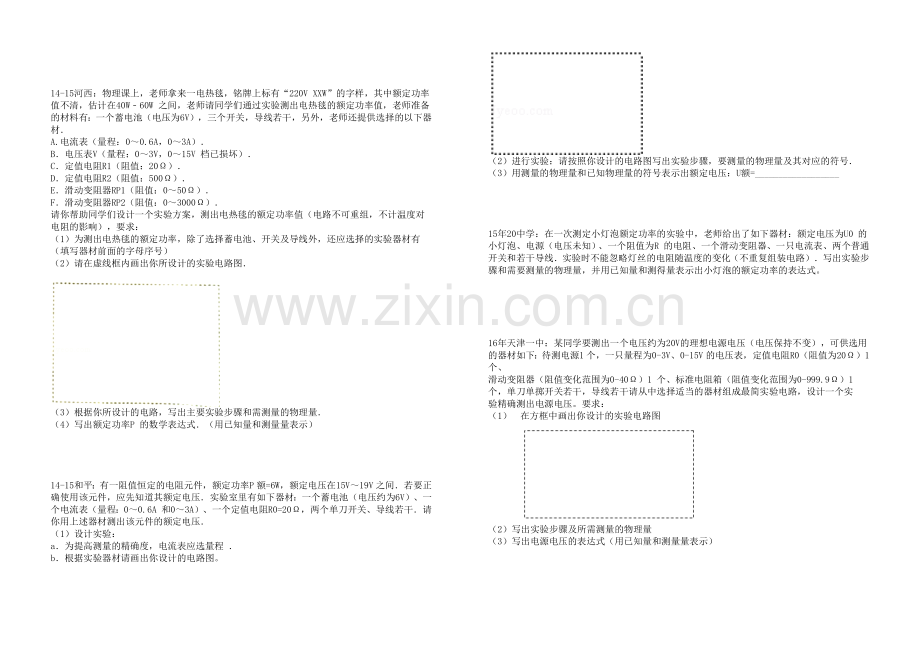

14-15河西：物理课上，老师拿来一电热毯，铭牌上标有“220V XXW”的字样，其中额定功率值不清，估计在40W﹣60W 之间，老师请同学们通过实验测出电热毯的额定功率值，老师准备的材料有：一个蓄电池（电压为6V），三个开关，导线若干，另外，老师还提供选择的以下器材．
A.电流表（量程：0～0.6A，0～3A）．
B．电压表V（量程：0～3V，0～15V 档已损坏）．
C．定值电阻R1（阻值：20Ω）．
D．定值电阻R2（阻值：500Ω）．
E．滑动变阻器RP1（阻值：0～50Ω）．
F．滑动变阻器RP2（阻值：0～3000Ω）．
请你帮助同学们设计一个实验方案，测出电热毯的额定功率值（电路不可重组，不计温度对
电阻的影响），要求：
（1）为测出电热毯的额定功率，除了选择蓄电池、开关及导线外，还应选择的实验器材有
（填写器材前面的字母序号）
（2）请在虚线框内画出你所设计的实验电路图．

（3）根据你所设计的电路，写出主要实验步骤和需测量的物理量．
（4）写出额定功率P 的数学表达式．（用已知量和测量量表示）

14-15和平：有一阻值恒定的电阻元件，额定功率P 额=6W，额定电压在15V～19V 之间．若要正确使用该元件，应先知道其额定电压．实验室里有如下器材：一个蓄电池（电压约为6V）、一个电流表（量程：0～0.6A 和0～3A）、一个定值电阻R0=20Ω，两个单刀开关、导线若干．请你用上述器材测出该元件的额定电压．
（1）设计实验：
a．为提高测量的精确度，电流表应选量程 ．
b．根据实验器材请画出你设计的电路图。

（2）进行实验：请按照你设计的电路图写出实验步骤，要测量的物理量及其对应的符号．
（3）用测量的物理量和已知物理量的符号表示出额定电压：U额=__________________

15年20中学：在一次测定小灯泡额定功率的实验中，老师给出了如下器材：额定电压为U0 的小灯泡、电源（电压未知）、一个阻值为R 的电阻、一个滑动变阻器、一只电流表、两个普通开关和若干导线．实验时不能忽略灯丝的电阻随温度的变化（不重复组装电路）．写出实验步骤和需要测量的物理量，并用已知量和测得量表示出小灯泡的额定功率的表达式。

16年天津一中：某同学要测出一个电压约为20V的理想电源电压（电压保持不变），可供选用的器材如下：待测电源1 个，一只量程为0-3V、0-15V 的电压表，定值电阻R0（阻值为20Ω）1 个、
滑动变阻器（阻值变化范围为0-40Ω）1 个、标准电阻箱（阻值变化范围为0-999.9Ω）1
个，单刀单掷开关若干，导线若干请从中选择适当的器材组成最简实验电路，设计一个实
验精确测出电源电压。要求：
（1） 在方框中画出你设计的实验电路图

（2）写出实验步骤及所需测量的物理量
（3）写出电源电压的表达式（用已知量和测量量表示）

13-14和平：答案：（1）如图，1分
S2
S1
S

（2）实验步骤：
①按照电路图连接实验电路，所有开关断开，将滑动变阻器阻值调到最大。（1分）
②闭合开关S、S1，调节滑动变阻器的滑片，直到电流表的示数为（1分）
③保持开关S 、S1闭合和滑动变阻器的滑片位置不动，闭合开关S2后断开开关S1，记下电流表的示数I（1分）
（3）表达式 （1分）

15-16南开：答案
24、（1）b；
（2）如图所示：

（3）实验步骤：
①开关断开，按照电路图连接电路；
②闭合开关S1、断开开关S2，记下电压表的示数U1；
③同时闭合开关S1、S2，记下电压表的示数U2；
（4）电压表的电阻RV的表达式：RV=．

14-15南开：答案（1）电阻；
（2）0～0.6A；B（30Ω）；
（3）如上图所示；

（4）b．闭合S1，断开S2，记下电流表示数I1；
c．闭合S2，断开S1，记下电流表示数I2；
e. ．U 额=．

15-16河西：答案：（1）A、C
（2）如下图：

（3） ①按电路图连好实物图，将滑动变阻器滑片移到最大阻值处。闭合开关 S1、S2，断开开关 S3，调节滑动变阻器滑片到适当位置，使电流表的示数为 0.25A；
②保持滑动变阻器滑片位置不动，断开开关 S2，闭合开关 S3，记下电流表的示数为 I A。
（4）P=2.5（I-0.25）

14-15河西：答案：：（1）B、D、F；
（2）实验电路图如图所示；

（3）实验步骤：
①按照电路图连接好实物图，调节滑动变阻器的滑片使其接入电路中的电阻最大时，
闭合开关S、S1，断开S2，调节滑片适当的位置，读出并记录电压表的示数U1；
②保持滑动变阻器的滑片不动，断开开关S1，闭合开关S2，读出并记录电压表的示
数U2；
（4）电热毯的额定功率的表达式：P= ．

14-15和平：答案：（1）0～0.6 A（1 分）
b.参考图如下：（1 分）

（2）实验步骤：
a．开关断开，按照电路图连接实验电路；（1 分）
b． 闭合开关S1，断开开关S2，记下电流表示数I1 ；（1 分）
c． 闭合开关S1 和S2，记下电流表示数I2 ；（1 分）
d．断开开关，整理器材．

15年20中学：答案：实验步骤：

（1）按电路图连接实物图，开关断开，滑动变阻器调到最大阻值处；
（2）闭合S1，断开S2，调节滑动变阻器，使电流表读数；
（3）保持滑动变阻器滑片不动，闭合S2，断开S1，读出电流表读数I．
（4）小灯泡的功率为：P=UI=U0（I﹣ ）。

16年天津一中：答案：
（1）
（2）实验步骤：①按电路图连接实物图，电压表量程选0-3V，开关断开，将电阻箱调至
电阻最大阻值处；
②闭合开关，将电阻箱调至120Ω，读出电压表的示数U．
（3）电源电压为7U。
