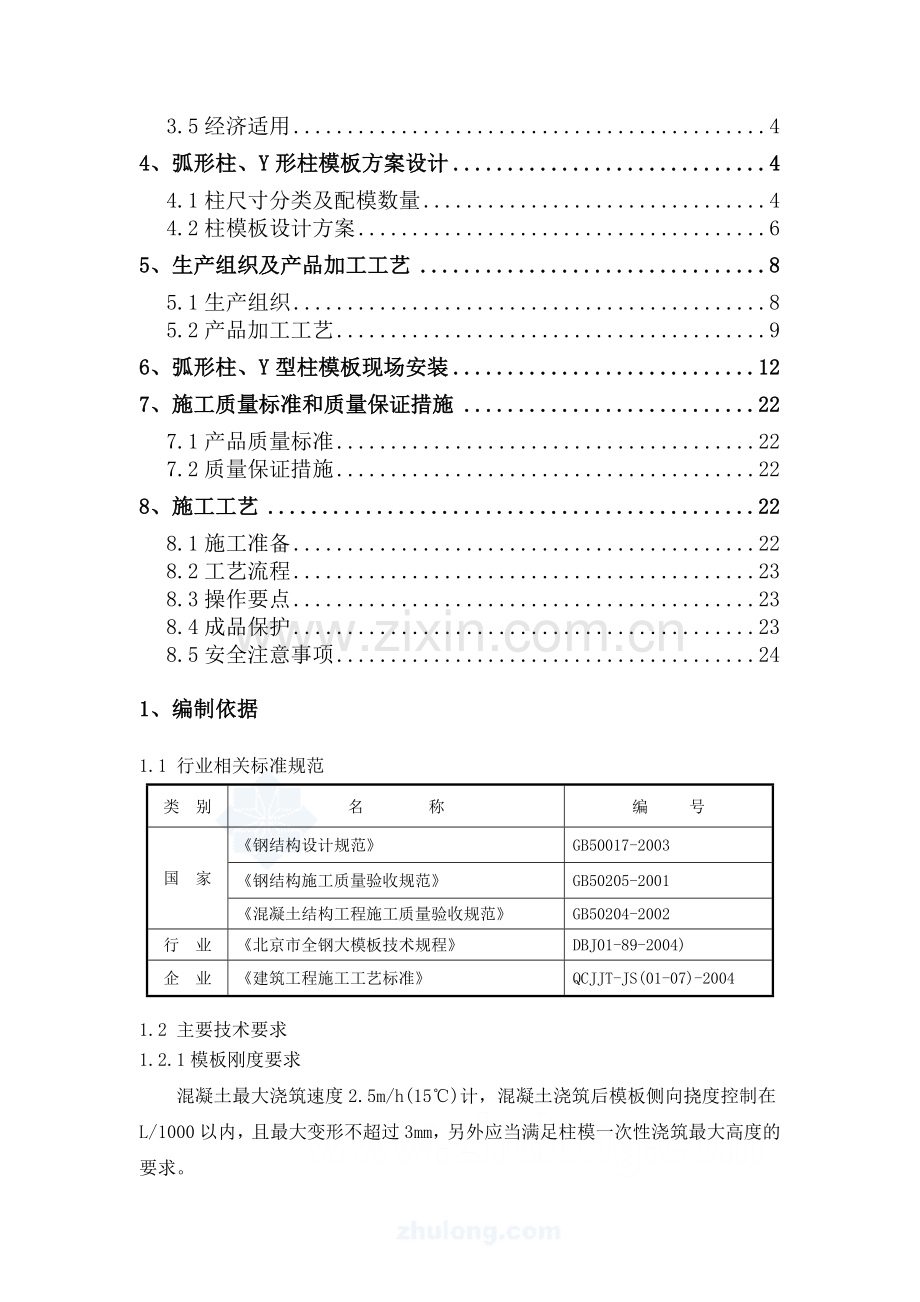

1、编制依据
1.1 行业相关标准规范
类 别
名 称
编 号
国 家
《钢结构设计规范》
GB50017-2003
《钢结构施工质量验收规范》
GB50205-2001
《混凝土结构工程施工质量验收规范》
GB50204-2002
行 业
《北京市全钢大模板技术规程》
DBJ01-89-2004)
企 业
《建筑工程施工工艺标准》
QCJJT-JS(01-07)-2004
1.2 主要技术要求
1.2.1模板刚度要求
混凝土最大浇筑速度2.5m/h(15℃)计,混凝土浇筑后模板侧向挠度控制在L/1000以内,且最大变形不超过3mm,另外应当满足柱模一次性浇筑最大高度的要求。
1.2.2模板加工要求
1、模板各种肋不得有肉眼可见的弯曲、错位、外扭;
2、模板内不得有毛刺,焊碴应清除干净;
3、模板材质为优质钢材,面板厚度5mm;
4、模板边缘必须预处理,确保模板拼缝≤1mm;
5、模板平整度≤2.0mm/m;
1.3贵阳奥林匹克体育中心主体育场工程设计施工图纸
2、工程概况
2.1 基本概况
主体育场工程建筑层数最高为六层,混凝土结构最高为40.36m,下部为钢筋混凝土框架结构,上部罩棚为交叉钢桁架结构。体育场工程分为A、B、C、D四个区,其中A区六层,B、C区各两层,D区一层,看台建筑总高度40.11m。结构体系为现浇框架结构,结构的设计使用年限为50年。
2.2弧形柱、Y型柱结构概况
本工程看台弧形柱共36根,高度方向弧形半径分为下部R=18000mm和上部R=9000mm的两节。弧形柱分部51~54(85~88)轴、1~1/9(1/37~46)轴、89~92(47~50)轴,G轴起弧处柱截面尺寸为700×700。柱起弧标高、柱顶标高、水平挑出距离详见下表:
轴线
G轴起弧处截面尺寸
G轴处起弧标高
柱顶标高
水平挑出距离
51~54(85~88)
700×700
6.000
17.255
6.351
89(50)
700×700
6.000
17.255
6.351
90(49)
700×700
6.000
17.370
6.352
91(48)
700×700
6.000
17.600
6.354
4(43)
700×700
7.465
19.250
5.859
5(42)
700×700
7.976
19.765
5.600
6(41)
700×700
8.556
20.350
5.359
7(40)
700×700
9.201
21.000
5.139
8(39)
700×700
9.897
21.700
4.977
92(47)
700×700
6.030
17.800
4.287
1/9(1/37)
700×700
11.274
23.090
6.443
9(38)
700×700
10.653
22.460
6.427
1(46)
700×700
6.337
18.110
6.362
2(45)
700×700
6.644
18.420
6.367
3(44)
700×700
7.020
18.800
6.375
本工程主看台Y型柱共10根,分部在19~29轴/G轴,高度方向分为标高20.3~28.05和标高28.05~36.73 Y型分叉两节。其标高20.3~28.05段Y型柱截面尺寸为1100×变化,标高28.05m~36.73m Y型分叉段两端水平最大距离为6.6m。
为保证该部分异形柱施工质量,柱模板采用定型钢模板,模板在工厂分段制作,运至现场后拼装。
3、模板设计原则
3.1满足使用
结合施工组织设计要求,满足现场使用;
3.2保证质量
确保混凝土成型后结构的形状、尺寸和相对位置符合设计要求,表面光洁平整,质量满足混凝土施工工艺要求;
3.3技术先进
通用性强,应用先进的模板施工工艺,对成熟模板方案进行优化设计;精心设计细部节点;
3.4安全高效
保证模板拆装方便,支撑体系安全可靠;
3.5经济适用
适应当前施工水平,充分考虑模板在以后工程利用可能性。
4、弧形柱、Y形柱模板方案设计
4.1柱尺寸分类及配模数量
4.1.1看台弧形造型柱尺寸分类及配模数量
本工程看台弧形造型柱共有36根,根据柱子设计尺寸共分15种,通过对柱子分类及相近尺寸合并分成A、B、C、D、E、F六组施工,柱分组及模板配置数量见下表:
序号
分组号
所在轴号
柱数量
配模数量
下部节(R18000)
上部节(R9000)
下部接高节(R18000)
1
A
51~54轴、85~88轴
8
2套
2套
2
B
89(50)轴
2
1套
1套
90(49)轴
2
H=114mm 1套
91(48)轴
2
1套
H=343mm 1套
3
C
4(43)轴
2
2套
2套
6(41)轴
2
5(42)轴
2
2套
4
D
7(40)轴
2
2套
2套
8(39)轴
2
92(47)轴
2
2套
5
E
1/9(1/37)轴
2
1
9(38)轴
2
6
F
1(46)轴
2
2套
4套
2(45)轴
2
3(44)轴
2
7
接高模板(用于A、B组的下部节接高,接高后尺寸同C、D、E、F组下部节模板,达到通用)
3
H=512mm
4.1.2主看台Y型柱尺寸分类及配模数量
本工程主看台Y型柱共有10根,根据柱子设计尺寸共分5种,为便于模板的周转,提高模板的利用率,同时满足现场施工需求,保证现场施工进度,模板统一进行配置,共配置四套,开叉高度统一到6700mm。
模板分两次施工,标高从20.3~28.05施工一次,从28.05~36.73施工一次。
贵阳奥体中心Y型柱模板配件明细
序号
名称
规格
单位
数量
备注
1
对拉螺栓
φ20 L=1700
根
150
2
对拉螺栓
φ20 L=2300
根
8
3
对拉螺栓
φ20 L=2400
根
8
4
对拉螺栓
φ20 L=2500
根
8
5
对拉螺栓
φ20 L=2700
根
8
6
对拉螺栓
φ20 L=2950
根
8
7
对拉螺栓
φ20 L=3150
根
8
8
对拉螺栓
φ20 L=3450
根
8
9
对拉螺栓
φ20 L=1800
根
150
10
对拉螺栓
φ20 L=1870
根
8
11
对拉螺栓
φ20 L=1960
根
8
12
对拉螺栓
φ20 L=2050
根
8
13
对拉螺栓
φ20 L=1750
根
8
小计
388
15
T20*4螺母
个
850
16
连接螺栓
M20 L=50
套
1900
配一母
17
连接螺栓
M20 L=80
套
320
配一母
18
连接螺栓
M20 L=100
套
320
配一母
小计
3390
19
垫板
-10*100*100
个
90
开φ24孔
贵阳奥体中心Y型柱模板加工明细
序号
编号
规格
单位
数量
备注
宽
高
1
YZ1
1803~2405
4200
块
8
正反各4
2
YZ2
2405~3239
3550
块
8
正反各4
3
YZ3
1100
4200
块
4
4
YZ4
1100
3550
块
4
5
YZ5
1100
4200
块
4
6
YZ6
1100
3550
块
4
7
YZ7
1100
261+1050
块
4
8
YZ8
1100
261+1050
块
4
9
YZ9
1360
4250
块
8
正反各4
10
YZ10
1488
3480
块
8
正反各4
11
YZ11
1100
4250
块
8
12
YZ12
1100
3480
块
8
13
YZ13
1100
4250
块
4
14
YZ14
1100
3480
块
4
15
YZ15
1310
4250
块
8
正反各4
16
YZ16
1310
3480
块
8
正反各4
17
YZ17
1100
4250
块
8
18
YZ18
1100
3480
块
8
小计
112
19
柱体连接背楞
(双16#槽)
L=610
根
8
20
L=980
根
8
21
L=1395
根
8
22
L=1700
根
8
23
L=2210
根
8
24
L=2775
根
8
25
L=3410
根
8
小计
56
26
侧端活动对拉背楞
(双10#槽)
L=1560
根
80
27
背楞调节垫板
-10*180*210
个
360
4.2柱模板设计方案
4.2.1弧形柱模板设计方案
1、柱模板横断面按四块设计,高度方向下部R=18000mm节分成两节,上部R=9000mm分成两节。
2、模板面板采用5mm钢板,竖肋及横背楞为10#槽钢,弧板边框采用12mm钢板,柱子截面700mm方向不加背楞,异形断面方向布置横背楞。模板拼装采用
异形断面夹700mm断面(一侧弧板,一侧平板)模板的拼接方式拼装,异形断面板面板开孔,与700mm断面的弧板和平板的边框用M20连接螺栓连接。模板拼装后在700mm宽度方向加体外对拉螺栓,对拉螺栓直径为20mm,在异型断面尺寸大于1500mm以上时再在中部加一道对拉螺栓,内部要加套管。模板高度分节接缝处要用M20连接螺栓作为拼接用螺栓。
3、本工程51~54轴、85~88轴、89(50)轴、90(49)轴、91(48)轴14根柱子,51~54轴、85~88轴8根柱子尺寸相同,配2套模板,周转4次施工。89(50)轴、90(49)轴、91(48)轴共6根柱子,下部节(R18000)配置一套,尺寸完全同51~54轴、85~88轴柱子下部节模板,上部节(R9000)由于变化较大,按89(50)轴和91(48)轴各配置一套,下部节要做H=114和H=323的接高模板,以满足三种柱子下部节的尺寸变化。此14根柱子下部节再接H=512mm的接高节,与其他轴线的柱子(还有22根)的下部节变成通用,可以组成10套柱模施工总工36根柱子。
4、各个轴线的柱子模板组拼图详见模板组装图。
4.2.2 Y形柱模板设计方案
1、柱模板横断面按四块设计,高度方向分成两节。
2、起弧点~20.3m部分采用木模板,按图纸设计柱截面施工。
3、标高20.3~28.05的模板面板采用5mm钢板,竖肋及横背楞为10#槽钢,弧板边框采用12mm钢板,柱子截面1100mm方向加背楞对拉,异形断面变截面方向在横背楞中部再加一道体内对拉螺栓。模板拼装采用异形断面夹1100mm断面(一侧弧板,一侧平板)模板的拼接方式,异形断面面板开孔,与1100mm断面的弧板和平板的边框用M20连接螺栓连接。模板拼装后在1100mm宽度方向加体外对拉螺栓,对拉螺栓直径为20mm,在异型断面尺寸大于1500mm以上时再在中部加一道对拉螺栓,内部要加套管。模板高度分节接缝处要用M20连接螺栓作为拼接用螺栓。
4、标高28.05~36.73时模板Y型分叉,模板面板采用5mm钢板,竖肋为10#槽钢,横背楞为16#槽钢,分叉的两柱模板背楞中要用双16#槽钢联系背楞联成整体,弧段柱模外侧要搭设专用支撑架体支撑底模,直段柱模板支模后外侧要与地面用倒链拉紧,以防止模板整体倾覆。弧板边框采用12mm钢板,柱子截面1100mm方向活动双10#加背楞对拉,异形断面变截面方向在16#槽钢横背楞外对
拉。模板拼装采用异形断面夹1100mm断面(一侧弧板,一侧平板)模板的拼接方式,异形断面面板开孔,与1100mm断面的弧板和平板的边框用M20连接螺栓连接。模板拼装后在1100mm宽度方向加体外对拉螺栓,对拉螺栓直径为20mm,在异型断面尺寸大于1500mm以上时再在中部加一道对拉螺栓,内部要加套管。模板高度分节接缝处要用M20连接螺栓作为拼接用螺栓
5、各个轴线的柱子模板组拼图相见模板组装图。
5、生产组织及产品加工工艺
5.1生产组织
1、工厂主任工程师、工艺技术员、质检员,配以本工程技术设计负责人,主要负责加工工艺制定、各种模板模具的设计、以及加工中的技术指导和质量控制工作。
2、工厂副厂长负责各段的工作安排和进度落实。
(1)下料段:负责模板材料的下料工作,由工作5-10年的专业技术工人组成。主要内容为钢板断料、剪板、钢板铣边、型材下料、型材冲孔、钻孔以及下料后型材的调直、异型带弧度边框的切割等。生产设备及工具为:等离子/火焰数控切割机、型材调直机、剪板机、冲床、钻床、车床等。
(2)组焊段:根据加工交底要求,对产品组焊成型。组焊段由工作10年左右时间的优秀焊工进行。生产设备及工具为交流电焊机。
(3)焊接段:负责对组焊成型的产品进行焊接,由取得焊工证的技术工人组成。生产设备及工具为二氧化碳保护焊机、交流电焊机。
(4)打磨抛光段:主要负责对焊接后的产品上接缝焊点、起火焊点进行打磨抛光作业,由从事本专业3年以上的技术工人组成。配备工具主要为打磨抛光机。
(5)组拼调校段:负责对单块成型产品的调平、弧度调校等,并根据组装图对产品进行组拼调验,由具有5年以上调验经验的技术工人组成。配备工具有:各种量具、水准仪、液压调平机、靠尺、千斤顶、手拉葫芦及其他五金工具等。
(6)涂装段:负责产品终检后的涂装、编号、码放等,由从事本专业3年以上的技术工人组成。
3、工厂主任工程师、质量检验员,全面负责加工过程中的质量控制,通过落实“自检、互检、终检”的三检制度对产品进行质量控制并形成纪录。
5.2产品加工工艺
5.2.1加工依据和使用标准
1、国家相关法规、规范、标准、规程;
2、设计图纸 ;
3、产品加工及验收标准;
4、变更及技术要求:加工中遇有变更需与设计、顾客方取得共识更改设计。
5.2.2加工工艺流程
下料→胎具制作→组焊成型→焊接成型→打磨抛光→组拼调校→检验→
成品编号→涂装
5.2.3材料要求
1、弧形柱、Y形柱模板所用钢材材质符合Q235,对于不同使用条件的受力构件,所采用钢材材质应由设计人员确定。
2、加工弧形柱、Y形柱模板的各种钢材,必须有合格的材质证明,并符合设计要求和国家现行标准有关规定。当材质有疑义时应进行抽样检查,合格后方可使用。
3、对于吊环等重要受力构件,除应有合格的材质证明外,还应按规定进行材料力学性能试验,合格后方可使用。
4、弧形柱、Y形柱模板采用的各种连接材料应有合格材质证明,并符合设计要求和国家有关标准的规定。
5、焊丝为H08A(焊接 Q235材料),焊剂为HJ431焊丝性能应满足《GB1300-77》的有关规定。
6、焊条为E43系列,焊条性能应满足《 GB117-95》的有关规定。
5.2.4加工
1、放样及下料
A、首先校对加工图尺寸及工艺文件。
B、对几何形状不规则的节点进行逐一按1:1放大样,确定尺寸。
C、样板、样杆应精确制造,其尺寸偏差符合《GB50205-2001》表4.1.2规定。
D、制作样板和放样下料时应根据工艺文件要求预留切、割、刨、铣等加工余量,及焊接收缩量。
E、样板需经自检、互检、复检后方可投入使用,使用过程中需经常检查、校对,如需修整应由放样负责人同意,修整后的样板必须经质量检查员认可。
F、放样、下料前,应对影响放样、下料的钢材进行初步矫正,合格后方可下料。
G、放样下料尺寸偏差应符合《GB50205-2001》4.1.3的规定。
2、下料、铣边、连接孔成型
A、数控火焰切割:适应厚度大于12mm板材零件及圆弧和不规则切角等部位。
B、数控等离子切割:适应板材厚度小于10mm的钢板切割和不规则的曲线以及扇形钢板的切割。
C、机械下料:适应于平面直边的零配件。
D、下料前应检查材料是否有缺陷,遇有缺陷不得私自下料。
E、数控火焰切割后,应去除氧化铁、打磨平整。
F、零部件下料、铣边、冲孔:面板、边框下料、铣边严格按工艺要求加工,本工序工人铣削加工完成后,自检尺寸的符合性,合格的零部件转入下道工序;不符合工艺尺寸要求的零部件,自行修正;修正后仍不合格的零部件不得转
入下道工序。
G、铣边完成后吊卸料时,应采取用相应的保护措施,避免吊运过程中对面板边角的挤坏,磕坏,影响拼缝的严密性。
H、边框冲、钻连接孔,严格按图纸和工艺要求执行;本工序工人加工完成后,自检尺寸的符合性,合格的零部件转入下道工序;不符合工艺尺寸要求的零部件,自行修正;修正后仍不合格的零部件不得转入下道工序。
I、面板卷圆,面板卷半圆:卷圆前,先清除铣边后留下的毛刺,再检查面板的长宽尺寸是否符合公差要求,不符合工艺尺寸要求的面板,禁止使用。面板卷1/2圆时用弧形样板放样,加工样板。在卷板机上先放上压边卷圆用弧形工装,压边、卷弧。
3、打磨抛光
对柱帽面板拼接横缝进行打磨,打磨之后进行抛光处理,保证每条拼缝的平整。
4、拼装
A、拼装人员必须熟悉加工图内容及工艺文件要求。
B、保证模板使用面的铁锈、毛刺、油、污垢、水等应清除干净。
C、组装时,严禁在模板的使用面上点焊、打火,遇有需要临时固定时,待焊接完成后应打磨、修补。
D、组装时应采取可靠的工装措施,以保证组装质量和精度。
E、组装后应及时在工件上标注模板号。
5、表面处理及油漆
A、表面处理检验合格后,应在12小时内涂漆,受污染的构件应重新处理表面。
B、油漆作业应按油漆说明书进行,不得在雨、霜、风沙、低温等不利条件下作业。
C、涂漆合格后,按图纸要求在醒目位置标注模板编号,要求字迹工整、
清楚。
5.2.5质量控制措施与检验
1、认真执行公司体系文件,明确各级人员的岗位责任制;
2、严格程序管理,严格按设计要求加工,控制图纸审核、技术交底、材料检验、构件制作、验收等关键环节;
3、严格工序管理,坚持首件检验和三检制度;
4、必须加强对产品质量的检查。质检人员根据图纸、工艺及国家标准,技术规范进行严格检查,监督重点工序;
5、使用经过计量检查的钢尺、校对长度;
6、质检人员监督产品生产全过程是否按工艺规定的方法进行,并保证产品质量达到标准要求。
6、弧形柱、Y型柱模板现场安装
西看台19~29轴与G轴相交的柱子为Y型柱,南北看台51~54(85~88)轴、1~1/9(1/37~46)轴、89~92(47~50)轴与G轴相交的柱子为弧形柱,其中西看台有R=20m、R=45m两种曲率半径;南北看台有R=9m、R=18m两种曲率半径。模板选用外加工定型钢模,支撑体系为落地满堂脚手架,立杆间距600~800mm,横杆步距1200mm,此架体柱子内弧部分与所支设模板的支撑平台同高,两侧均高出施工高度1.5米。整个架体与G轴柱采用钢管抱箍,无柱部位在楼层边梁按3m间距层层埋设短钢管,立面呈梅花状布置,架体与之进行刚性连接,上部两层与楼层内的满堂架相连。
说明:图中所示做法仅限于有柱部位,其它部位架体一次性搭设至满足施工要求
第一段支模示意图
说明:图中所示做法仅限于有柱部位,弧形底部立杆待模板吊装完成后升起,增加架体刚度;横杆待模板吊装完成后接长,并在端部设顶托。其它部位架体一次性搭设至满足施工要求
第二段支模示意图
说明:图中所示做法仅限于有柱部位,弧形底部立杆待模板吊装完成后升起,增加架体刚度;横杆待模板吊装完成后接长,并在端部设顶托。其它部位架体一次性搭设至满足施工要求。
第三段支模示意图
G轴边梁短架体拉接钢管预埋示意图
弧形柱支模
说明:图中所示做法仅限于有柱部位,弧形底部立杆待模板吊装完成后升起,增加架体刚度;横杆待模板吊装完成后接长,并在端部设顶托。其它部位架体一次性搭设至满足施工要求。
弧形柱支模示意
7、施工质量标准和质量保证措施
7.1产品质量标准
序号
项 目
允许偏差(mm)
检测量具
备 注
1
模板高度
≤ 3
钢卷尺
2
模板宽度
≤ 2
钢卷尺
3
对角线长度
≤ 3
钢卷尺
4
板面平整度
≤ 2
2m靠尺、塞尺
5
面板拼缝处平整度
≤ 1
1m靠尺、塞尺
6
相邻模板错台
≤ 1
塞尺
7
型钢进行冷作调直,长度误差+1mm;各种连接孔必须冷加工,孔位误差+1mm
7.2质量保证措施
原材料是影响结构刚度、平装度的重要因素,采购中坚持以质量为基础,型材均选用国标材料。严格执行原材料进场检验制度,确保模板制作应用的质量安全指标。
胎模具是保证结构平整度的重要环节,为使零部件加工准确,全部利用专用设备进行裁剪和定位冲孔加工。在平台上定好胎具,对横、竖龙骨等上道工序检验合格后定位开孔。
模板下料时,选用同样幅宽的钢板进行高度、宽度组合,使面板的接缝在同一水平直线上或分缝均匀,面板均采用铣边机进行铣边,以保证面板间的拼缝质量。加节模板面板的宽度组合与底部相连模板面板宽度组合一致,以达清水混凝土工艺要求。
保证焊接质量:型材间满焊,无焊接缺陷,板材与型材间断焊,满足使用要求。
严格执行加工过程中的首件检验和三检制度,产品的合格率100%。
8、施工工艺
8.1施工准备
模板及配件进入现场后,应按有关规范及设计图纸要求的质量标准进行验
收,并按规格、品种编号,分类码放整齐,以备现场安装取用。模板及配件堆放场地应平整坚实,并应有排水措施。
全钢模板所有现场连接均为螺栓连接,确保连接可靠。
8.2工艺流程
8.2.1模板安装工艺流程
清理地面→弹线→安装模板→紧固连接对拉螺栓→检查验收
8.2.2模板拆除工艺流程
拆除对拉螺栓、斜拉螺栓→拆除边框连接螺栓→起吊前安全检查→起吊模板→安全堆放模板→清理、刷脱模剂
8.3操作要点
清理柱根周圈,并对模板安装处进行找平。
弹出模板定位控制线。
吊装模板,连接相邻模板,模板组装后应在边框上粘贴海绵胶条,防止漏浆。
调整模板垂直度及整体尺寸后锁紧对拉螺栓及连接螺栓。
在模板四周搭设满堂红脚手架,特别是在弧面模板一侧要搭设可靠,并加设斜撑并与地面锚固,以防止浇筑时不均匀荷载引起的变形和模板的倾覆。
模板拆除遵循先支后拆,后支先拆的原则,防止模板与硬物碰撞,撬棍敲打。
弧形模板上部的模板属于侧模带底模的模板,要考虑结构合理的拆模强度后方可拆除。
起吊大模前,应将所有连接螺栓全部拆除,使模板完全脱离柱体,经检查无误后方可起吊,起升模板应平稳缓慢。
拆下的模板应及时清理维修,涂刷脱模剂。
8.4成品保护
模板及配件堆放场地应平整坚实,以免引起模板变形。
吊运模板时应轻起轻放,不得碰撞已安装好的模板。
已安装好的模板,不得用于临时堆料和作业平台。
模板堆放场地应夯实平整,不得有积水。模板平放时,应有垫木支垫,立放时,要搭设模板插放架。
模板应及时清理维护,保持模板整洁及配套零件齐全。
不得在模板就位后涂刷脱模剂,以防止污染钢筋及混凝土接触面。
8.5安全注意事项
工作目标:本项目安全生产和文明施工,争创文明工地。
模板边框连接螺栓,背楞、横梁与模板连接的勾头螺栓应按设计要求的数量安装并紧固,以防漏浆和变形。
混凝土浇筑时,应按照规范要求分层浇筑,严格控制浇筑速度(≤2m/h),浇注过程中,应设专人检查,发现异常及时处理。
吊装前,应检查吊装用绳索、卡具及每块模板上的吊钩是否完整有效,螺栓是否坚固,焊缝有无开裂、漏焊等,发现问题,必须立即整改。吊装时应设专人指挥,统一信号。
拆模起吊前,应复查连接件是否拆净,在确无遗漏且模板与结构完全脱离后,方可起吊。
禁止一次起吊两块或两块以上模板,起吊时,吊钩尖与模板在同一平面,不得斜吊,严防模板大幅度摆动或碰撞相邻模板或结构。
风力超过五级时,应停止吊装作业。
施工过程中,应随时检查模板联接螺栓有无松动,整体稳定有无问题,发现问题及时处理。
施工过程中,禁止模板上任意打孔,严禁用电气焊烧板面。
由于柱子截面较大,特别是柱帽部分,安装时要求所有边框连接螺栓必须满上,确保连接可靠。
由于模板自重较大,支模时现场应作临时支撑。
未尽事宜,依据国家有关安全规定,与设计人员洽商解决。
贵阳奥林匹克体育中心主体育场看台弧形造型柱模板加工明细
序号
模板编号
规格
单位
51~54(85~88)轴(2套)
89(50)、90(49)、91(48)轴(1套)
4(43)、5(42)、6(41)轴(2套)
7(40)、8(39)、92(47)轴(2套)
1/9(1/37)、9(38)轴(1套)
1(46)、2(45)、3(44)轴(2套)
合计
宽度
高度(或弧长)
1
Z1
917-1389
3600
块
正反各2
正反各1
正反各3
2
Z2
1389-2607
3495
块
正反各2
正反各1
正反各2
正反各2
正反各1
正反各2
正反各10
3
Z3
2607-1471
2677
块
正反各2
正反各2
4
Z4
1471
1791
块
正反各2
正反各2
5
Z5
700
3600
块
2
1
3
6
Z6
700
3495
块
2
1
2
2
1
2
10
7
Z7
700
1094
块
2
2
8
Z8
700
3637
块
2
1
3
9
Z9
700
3705
块
2
1
2
2
1
2
10
10
Z10
700
3420
块
2
2
1
4
9
11
Z11
700
2430
块
2
2
4
12
Z12
910
427
块
2
2
13
Z13
2607-1338
2677
块
正反各1
正反各1
14
Z14
1338
1700
块
正反各1
正反各1
15
Z15
700
1403
块
1
1
16
Z16
910
336
块
1
1
17
Z17
910-1389
4112
块
正反各2
正反各2
正反各1
正反各2
正反各7
18
Z18
700
4112
块
2
2
1
2
7
19
Z19
2607-1839
1662
块
正反各2
正反各2
20
Z20
1893
2219
块
正反各2
正反各2
21
Z21
700
4149
块
2
2
1
2
7
22
Z22
700
2028
块
4
2
6
23
Z23
700
3255
块
4
4
24
Z24
700
805
块
2
2
25
Z25
2607
3393
块
正反各2
正反各2
26
Z26
700
2385
块
2
2
27
Z27
700
695
块
2
2
28
Z28
2067-1130
2677
块
正反各1
正反各1
29
Z29
1130
1698
块
正反各1
正反各1
30
Z30
700
2533
块
1
1
31
Z31
700
872
块
1
1
32
Z32
910
285
块
1
1
33
Z33
2607-995
2677
块
正反各4
正反各4
34
Z34
995
1526
块
正反各4
正反各4
35
Z35
700
2443
块
4
4
36
Z36
700
863
块
4
4
37
Z37
910
156
块
4
4
38
Z38
2607
2666
块
正反各2
正反各2
39
Z39
700
3292
块
2
2
40
Z40
700
415
块
2
2
41
Z41
2607
2050
块
正反各1
正反各1
Z42
1657
2186
块
正反各1
正反各1
42
Z43
700
901
块
1
1
43
Z44
910
194
块
1
1
Z45
2607
1662
正反各2
正反各2
Z46
1893
2055
正反各2
正反各2
Z47
700
777
2
2
小计
32
24
44
34
16
48
133
44
JZ1
914-917
114
块
正反各1
正反各1
45
JZ2
700
114
块
1
1
46
JZ3
700
114
块
1
1
47
JZ4
911-917
343
块
正反各1
正反各1
48
JZ5
700
343
块
1
1
49
JZ6
700
343
块
展开阅读全文
