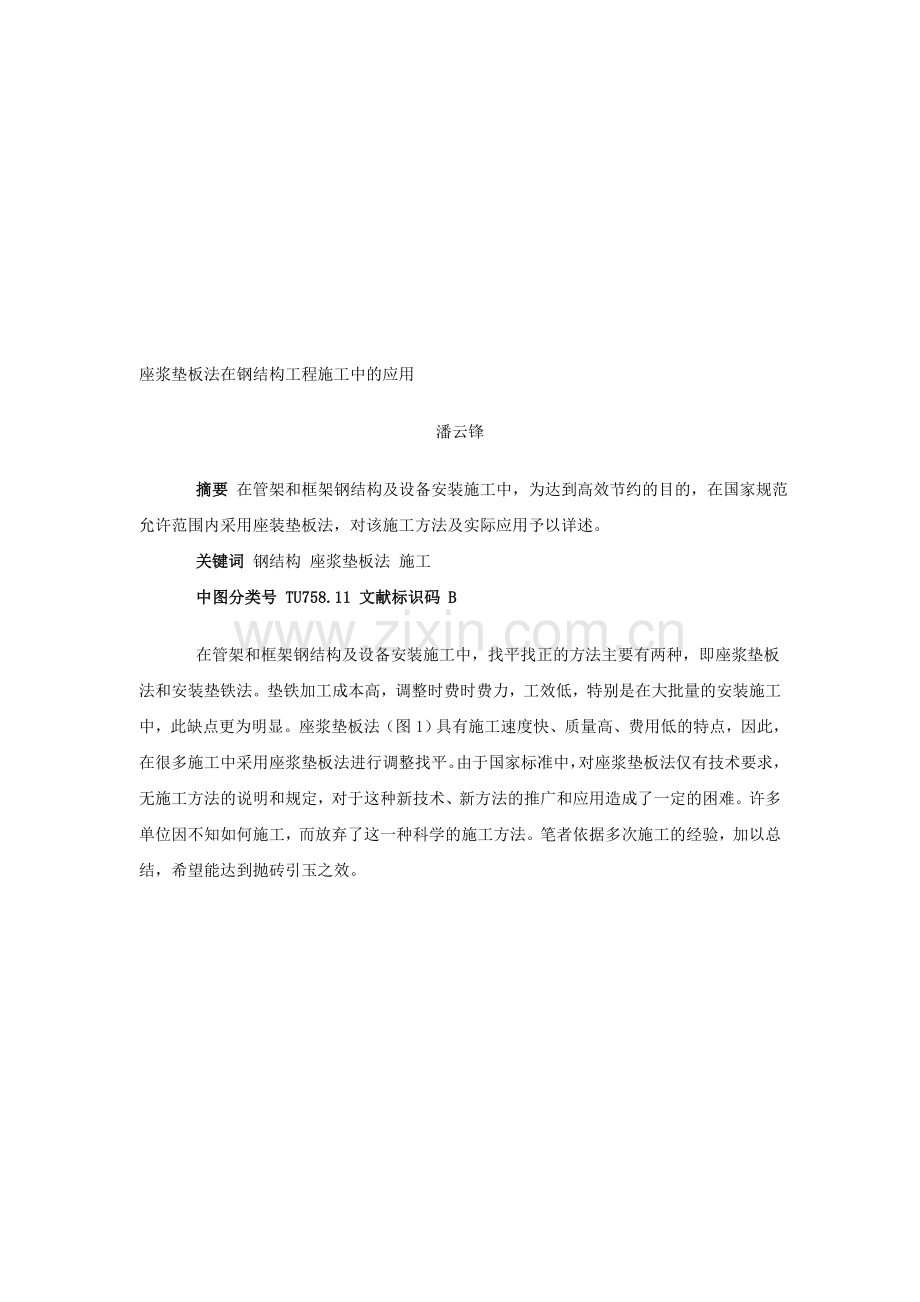

座浆垫板法在钢结构工程施工中的应用
潘云锋
    摘要 在管架和框架钢结构及设备安装施工中，为达到高效节约的目的，在国家规范允许范围内采用座装垫板法，对该施工方法及实际应用予以详述。
    关键词 钢结构 座浆垫板法 施工
    中图分类号 TU758.11 文献标识码 B
    在管架和框架钢结构及设备安装施工中，找平找正的方法主要有两种，即座浆垫板法和安装垫铁法。垫铁加工成本高，调整时费时费力，工效低，特别是在大批量的安装施工中，此缺点更为明显。座浆垫板法（图1）具有施工速度快、质量高、费用低的特点，因此，在很多施工中采用座浆垫板法进行调整找平。由于国家标准中，对座浆垫板法仅有技术要求，无施工方法的说明和规定，对于这种新技术、新方法的推广和应用造成了一定的困难。许多单位因不知如何施工，而放弃了这一种科学的施工方法。笔者依据多次施工的经验，加以总结，希望能达到抛砖引玉之效。

    1．施工准备
    座浆垫板法施工需在技术上了解基础的硅标号，钢结构底板和设备底座的尺寸大小和材料，地脚螺栓的间距尺寸和基础顶标高数值及底板底座标高数值。使用机具主要是水平仪。具体要求如下：
    (1)座浆垫板的座浆砼要比基础砼高一个标号，施工前应先配制，并制作试块检验合格后再正式调制。
    (2)垫板的钢板材料应尽量与钢结构底板或设备底座一致，厚度可用6~10mm钢板。
    (3)座浆垫板顶标高即底板或设备底座的标高，座浆块高度为基础顶标高与垫板底标高的差值，该值根据地脚螺栓间距和底板大小确定。
    2．施工工序
    (1)以地脚螺栓内边为座浆块的底边，以垫板尺寸为顶边，将硷浇筑成锥台，如图2、图3所示。

    (2)将垫板放置于座浆块上，以水平仪进行观测，轻敲垫板顶面，使其标高达到设备底座或钢结构底板底标高（标高误差见表1）。

    (3)养护座浆块至规定的强度。
    (4)复测合格后，安装设备或钢结构。
    3．技术要求
    (1)垫板的尺寸是根据底板或底座的大小及地脚螺栓间距来确定，在设备或钢结构底板尺寸小于500mm时，由地脚螺栓中心向基础中心缩进150~200mm后，为垫板尺寸（图2）。当设备底座和钢结构底板大于500mm小于l000mm时，可按上述方法确定尺寸，也可将垫板分为两块，面积之和大于1/3倍的底板或底座面积。当大于l000mm时，一般将垫板分为两块施工（图3)，要求同上。
    (2)垫板的加工应采用机械加工方法，以避免热切割造成垫板变形，影响安装质量。
    (3)因座浆垫板安装完，座浆硅固化后，无法再进行调整，因此，在用水平仪调整标高时，应成批施工，统一调平，使误差控制在规范要求范围内。按照《钢结构工程施工质量验收规范》GB50205-2001，检查时按基础基数抽查10%，且不应少于3个。座浆垫板允许偏差见表1，表中L为基础横截面边长，位置偏差为垫板摆放时水平方向允许的和所规定之间的误差。
    公司在泽普石化技术改造项目13万t/a稳定汽油脱苯加氢装置、3万t/a异构化装置、5万t/a柴油加氢装置、系统管带管架施工和独山子1000万t/a炼油、120万t/a乙烯改扩建工程的污水处理场管带管架施工中应用此技术，使施工进度得以成倍加快并大幅度减低施工成本，其施工速度比使用垫铁法快5~10倍，成本约为垫铁法成本的1/5，所安装的钢结构和设备质量均一次验收合格。按摩技师承包协议
