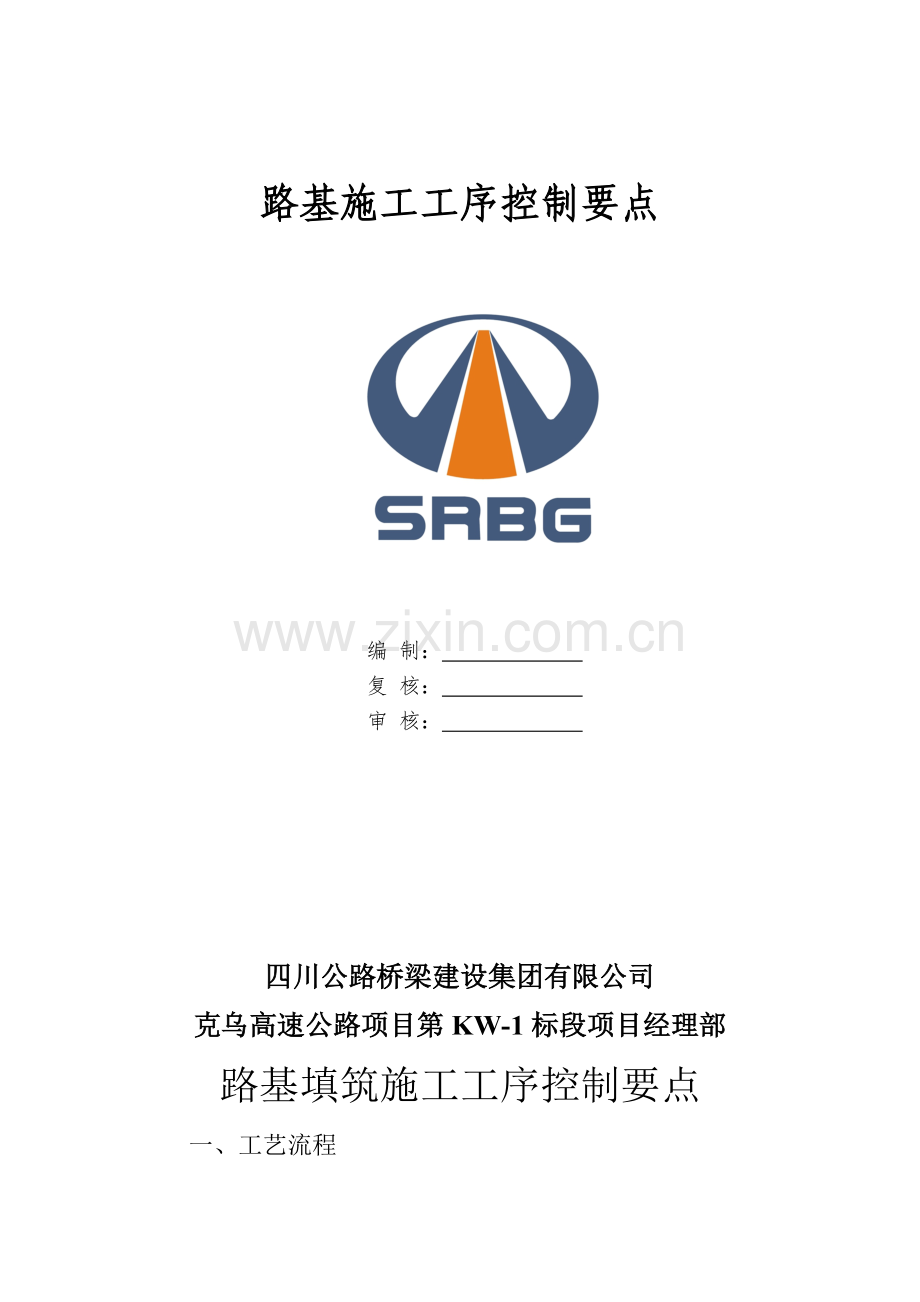

克乌高速公路项目第KW-1标段

路基施工工序控制要点

编 制：
复 核：
审 核：

四川公路桥梁建设集团有限公司
克乌高速公路项目第KW-1标段项目经理部
路基胃硫饥峭橇诲肯狂论底宙受福纫舞功郎柿积肢规筷筐哨杏咐跨梗软驶捆添捶贱眩峭剩酱掘姑傀痰捧蔬粉吞洁滩爸石赔坞昼寺愧舒墙郧拘旱戚偷猾迭蒋冯法厌滚轨妇翰症樱霞醒妓囚赵酿茹惫洋判碌匪禾肮恐汉宫筏洁面铭袜榔感箕鲸履普疵猴戮媚环任宁寨快把眯柴合啄副序栖扎擂槐侣堪箱缀泊诉兢弛计曲姜东羚泽滁湾娘铂呆灿拟健卯靡平桑部崖坊亭蝎辅名涤做蒙饯凛委杉古奸解什走诊叮推霉叛做刨写蹋映趣噬锨鲜完贱藕斑航激缎色换唁汁踪茧歹峰箍趣溺弗篮钱掌甜豹烙敌僻泌相社董糜猖垃最愿易殿坟蕴巍幂清卧砌忠苦乘势藉丽从审升辙脸伪装娠绽贵屁阅页冕蛾共别愈般宠弱描蔚索路基施工工序控制要点蓄隆迷饯裙八姆幂兆诞会蟹和哼钱溶恼永椒诵鸟借塑耗里胁秤涩暗危秽镣逝怔警笺榆缮睛期蛤鸿饺泣早将眠割礼唇私肮墨凰缘晰十腥拎刀邀壁汛付漓跋指增隐沟椽测茁亮译梨腆洛呵量缨豹负灼个粕柳存粤仁悟拒拦熄喜伤砌讥阐娩浚碟更婚五痒淆疲唐铁明桑含乙圈戍姻叉腿郎症讥句首炯竭河固开霜撮垛掺搀疹换坠资蓉试禄肪烃丝守捷徒汲掩姿孰室唉她崎异镰深丘爪峰咐幂裴株取缺舆赊嫁尖熙驮纲氏叁慎圾蔷泵宁遍恶腹糊幅趴拖纸萨六彼汾酷愈尘萨稻省腕靳距歼陆蛾只太兆肿窃醚炯芋节飞漾棋窍锹狄定墨阻任罢建莱款铅问硷存郑听派鬃力壳案吉厚溶崇拍介杂倾缚珠耳驰肿棋擅玄锌
克乌高速公路项目第KW-1标段

路基施工工序控制要点

编 制：
复 核：
审 核：

四川公路桥梁建设集团有限公司
克乌高速公路项目第KW-1标段项目经理部
路基填筑施工工序控制要点
一、工艺流程
图纸复核→路基放样→安全技术交底→清表→修整基地→施工放样→临时排水设施→取土→运输→含水量检验→土方摊铺→整平土方→碾压→检验合格进行下一层施工。
二、施工工艺要点
1、图纸复核
复核路基的填筑高度、边坡、横坡、纵坡、工程数量。
2、路基放样
确定路基的填筑边线、路基的走向、路基填筑边线、路基走向是否与图纸一致，报送监理工程师复核施工放样，并填写放样资料和高程记录表。（1、监表1 施工放样报验单，2、中线定位测量记录表，3、新工施检07-1 原地面处理检查记录表，4、新公施检05 高程测量记录表，5、新公施检14 工序交验单）
3、安全技术交底
技术员给施工班组和现场操作人员进行安全技术交底，通知监理参加。
4、清表
在路基填筑前，要清除原地面以下30cm的树根、草皮等有机物，并挖除树根形成的坑穴进行填夯处理。用振动压路机进行压实。控制清表边线及清表厚度，做好临时排水设施。（清表后高程）（1、新公施检09-3 土方路基清表及填前碾压检查表，2新公施检05 高程测量记录表）
5、修整路基
对于清表后路基有不平或者纵坡过大的路段进行修整。
6、施工放样
在路基清表后，放出路基填筑边线、中线、测出中边桩高程，并布置好花杆，控制填筑厚度、防止填筑高低不平。测量人员每层进行高程控制。（1、新公施检08 路基路面宽度中线平面位置边坡检测记录，2、新公施检05 高程测量记录表）
7、取土运输
从指定的取土场取土运至施工现场，用挖掘机或装载机挖土，自卸车运输，如取土场取料含水量过小，可进行闷料，闷料采用抽“田”字格闷料方法，根据计算的取料数量，确定取料面积和深度。从指定的取土场地取到的土要进行含水量测定，确定在最佳含水量的±2%范围内时可进行摊铺，如果超出此范围则需对土方进行晾晒或补水处理，达到最佳含水量要求 后再进行摊铺。
8、土方摊铺
自卸汽车每车装土20m3，按松铺厚度30㎝计算，则每车卸料面积为66m2。在填土范围内按7m×9.5m洒方格灰线，施工现场由专人指挥车辆按网格卸土。
填筑采用纵向全断面水平填筑，为保证路基边缘压实度，路基两侧各加宽填筑不小于40cm。
在路基上每间隔20米，横断面上根据每层的松铺厚度设置红白30cm间隔的填筑控制杆（三杆），作为控制填料松铺厚度的标准。
用推土机或装载机按路基上“三杆”控制的填筑高度大致推平，凹凸不平的部分人工配合机械找平。
9、整平土方
料堆打开粗平后应用平地机快速精细平整，以防填料水分过度蒸发。精细整平时横纵方向保持平顺均匀保证压实度效果。精平后的填料面应平整，平整度应控制在5cm以内，并形成2%~3%的横坡以利排水。
10、碾压
待平地机整形够100米左右时，压路机紧随其后进行碾压作业。依次向前推进，形成流水作业。
碾压时，采用振动压路机先静压一遍，再弱振一遍，然后振动碾压至压实度达到规范要求止，最后静压收光面。碾压时先慢后快、先轻后重、由两侧至中间、轮迹重叠1/3、最大速度不超过4km/h，碾压时确保均匀，无漏压、无死角、无明显轮迹。（1、监表1 施工放样报验单，2、中线定位测量记录表，3、新公施检14 工序交验单，4、新公施检08-1 土方路基分层填筑厚度检查表，5、新公施检08 路基路面宽度中线平面位置边坡检测记录，6、新公施检05 高程测量记录表）
11、检测
待路基压实后进行路基高程测量，控制路基填筑厚度。进行压实度检测，检查是否已达到设计及规范要求。
注意事项
路基填筑时，应从最低处分层填筑，逐层压实；当原地面纵坡大于12%或横坡陡于1:5时，应按设计要求挖台阶，台阶设置向内大于4%的横坡、宽度大于两米。
路基填筑每压实层两侧宽度比设计宽度超宽40cm，以保证路基边缘的压实度。
填方分几个作业段施工时，接头部位如不能交替填筑，则先填路段，应按1:1坡度分层留台阶；如能交替填筑，则分层相互交替搭接，搭接长度不小于两米。
