弱电智能化设计方案参考.doc

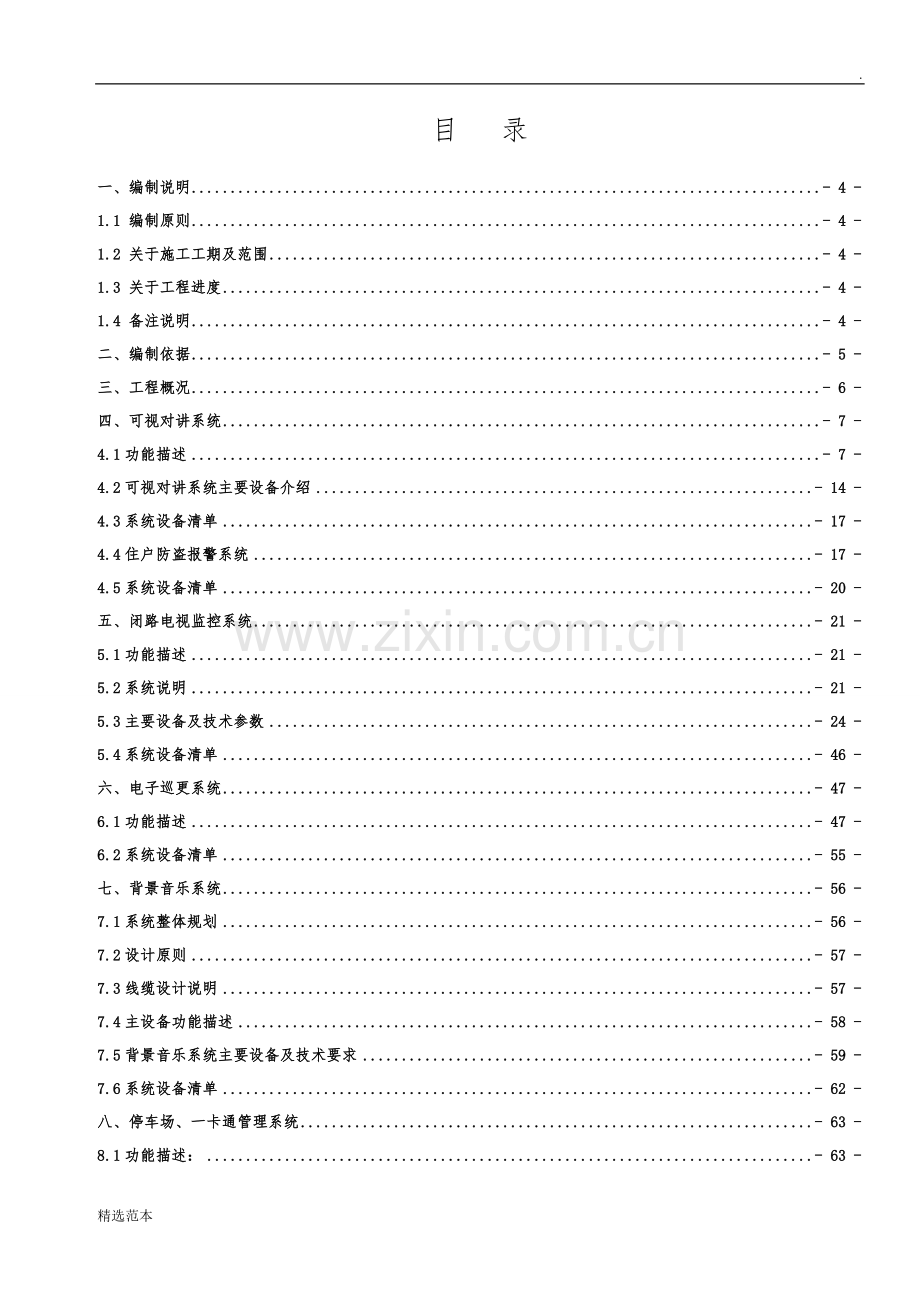

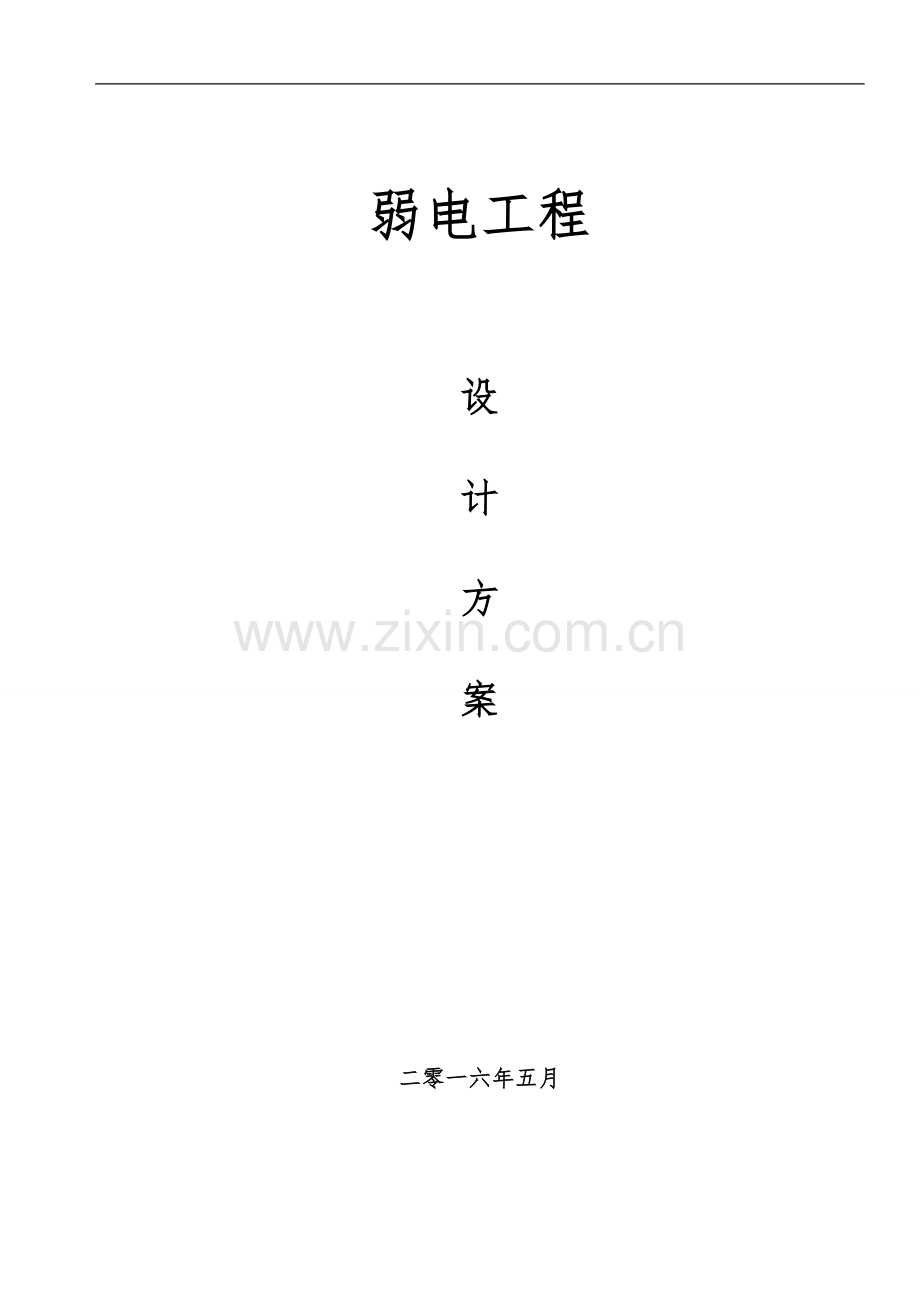

.弱电工程设计方案二零一六年五月目 录一、编制说明- 4 -1.1 编制原则- 4 -1.2 关于施工工期及范围- 4 -1.3 关于工程进度- 4 -1.4 备注说明- 4 -二、编制依据- 5 -三、工程概况- 6 -四、可视对讲系统- 7 -4.1功能描述- 7 -4.2可视对讲系统主要设备介绍- 14 -4.3系统设备清单- 17 -4.4住户防盗报警系统- 17 -4.5系统设备清单- 20 -五、闭路电视监控系统- 21 -5.1功能描述- 21 -5.2系统说明- 21 -5.3主要设备及技术参数- 24 -5.4系统设备清单- 46 -六、电子巡更系统- 47 -6.1功能描述- 47 -6.2系统设备清单- 55 -七、背景音乐系统- 56 -7.1系统整体规划- 56 -7.2设计原则- 57 -7.3线缆设计说明- 57 -7.4主设备功能描述- 58 -7.5背景音乐系统主要设备及技术要求- 59 -7.6系统设备清单- 62 -八、停车场、一卡通管理系统- 63 -8.1功能描述：- 63 -8.2 标准及规范- 64 -8.3 设计原则- 64 -8.4系统设备选型- 65 -8.5设计思路- 65 -8.6一卡通公共操作部分- 69 -8.7系统结构- 72 -8.8设备介绍- 73 -8.9系统设备清单- 76 -九、周界报警系统- 77 -9.1、设计指导思想- 77 -9.2. 系统目标- 77 -9.3 功能描述- 78 -9.4系统特点- 80 -9.5主要设备技术参数- 80 -9.6系统设备清单- 82 -十、售后服务承诺- 83 -一、编制说明1.1 编制原则弱电系统工程施工组织设计中的主要施工方案和施工方法，以及主要生产资源要素的优化配置和诸多方面的施工保障措施等均遵循科学严谨、细致、实用、合理的原则，按照建设单位提供的工程有关资料的内容而编制的本设计是该工程施工中必备文件，也是工程技术资料的组成部分，旨在保障本工程保质保量、安全施工，达到质优、按期、顺利完成的目的的综合阐述。1.2 关于施工工期及范围本施工组织设计按工程全部竣工的施工工期考虑编制的，其施工项目范围包括：可视对讲系统;闭路监控系统;门禁管理系统工程、机房工程。1.3 关于工程进度本设计中所考虑安排的施工总进度计划将以甲方要求的工程总进度为依据进行设计，工程总计划及工程施工进度也是按前面施工队进度进行设计，便于及时地指导工程施工进度。1.4 备注说明本计划因限于各种可能潜在因素的影响，在考虑安排选择施工方案与方法，施工程序、工艺流程、工期计划、质量技术、安全保证措施以及未尽事项等方面难免有遗漏、谬误之处，有待以后予以详细地修正、补充、完善，使其成为本工程施工中必须的指导性文件。二、编制依据 金水湾(二期)弱电工程招标书 智能建筑设计标准GB/T50314-2000 计算机机房设计规范GB50174-93 民用闭路监视电视系统工程技术规范GB50198-94 有线电视系统工程技术规范GB50200-94 建筑设计防火规范GBJ16-87 民用建筑电气设计规范JGJ/T16-92 电气装置工程施工及验收规范GBJ232-82 建筑与建筑群综合布线系统工程设计规范CECS72:97 建筑与建筑群综合布线系统工程施工及验收规范CECS8997 有线广播录音、播音室声学设计规范和技术用房技术要求GYJ2686 有线电视加解扰系统通用技术要求GY/T114-94 有线电视广播系统技术规范GY/T106-92 防盗报警控制器材通用技术条件GB12663-90 安全防范工程程序与要求GA/T75-94 入侵探测器通用技术条件GB10408.1-89 防雷及接地安装工艺标准322-1998 金属线槽配线安装工艺标准313-1998 钢管敷设工艺标准305-1998 建筑电气安装分项工程施工工艺标准533-1996 建筑与建筑群综合布线系统工程施工及验收规范CECS89:97 中国工程建筑标准化协会的建筑与建筑群综合布线系统工程施工规范三、工程概况金水湾座落于中山市南区南环路与石岐河交汇处，项目占地180亩，分四期开发，总共2300户，整个地块由岐江河、发疯涌双水环绕，呈三面环水的半岛形态。总建筑面积30万平米，由18栋带电梯的精品高层建筑组成，容积率2.56，绿地率35%，总户数3000余户。本项目为金水湾(二期)10栋、13栋弱电设计，其中10栋为360户、13栋为192户。本次工程主要4个系统：可视对讲系统;闭路监控系统;门禁管理系统工程、机房工程。四、可视对讲系统4.1功能描述易天元数字楼宇对讲系统通过采用先进的计算机、通信和控制技术，建立一个由家庭安全防护系统、网络服务系统和家庭自动化系统组成的家庭综合服务与管理集成系统，从而实现全面的安全防护、便利的通讯网络以及舒适的居住环境的家庭住宅。“润丰.水尚一期一组团”小区内设置彩色可视对讲联网系统，住户室内和智能中心的管理员均可通过门口机可视来访者并可进行两方对话，住户可通过室内机开启各单元门电控锁，也可用智能卡感应、密码开锁。在小区大门，单元门设有门禁管理系统，与可视对讲系统兼容。在小区大门，单元门具有彩色可视摄像头，要求可以完成呼叫房号、密码开锁、智能卡感应开锁、摄入图像、双方通话等功能；本系统具有5公里联网功能，解决小区的扩展问题；本系统要求与小区品质相匹配，能与小区风格相融合；整个系统具有良好的隔离性，一户设备损坏不会影响其它业主，每个住户室内安装一台可视对讲分机（甲供），该系统具备图像储存、信息发布接收、家居安防、呼叫电梯等功能， 可实现对讲、密码、智能卡和钥匙开门。所提供的系统和设备要求：系统采用总线制，配有后备电源，主要部件进口，系统运行稳定、产品性能可靠，操作简单，维护方便。 小区各住户内主卧适当位置设置意外紧急求助报警功能，入户花园设置红外防盗报警功能，厨房设置煤气泄露报警等功能， 窗户设置窗磁功能。通过设置在住宅小区的中央监控中心电脑，实现整个住宅小区所有家庭用户进行集中的保安报警管理，每个家庭用户的可视对讲分机（甲供）系统通过报警线路将报警信号转递到小区监控中心电脑CRT图形显示器上，保安人员通过电脑上的CRT图形确认报警的位置和状态，CRT同时显示住户地址和住宅周围的道路地形图，以及家庭成员基本状况和联络电话，以供小区保安及时和正确的进行接警处理。 4.1.1.可视对讲功能1) 可视对讲功能可视对讲系统提供访客与住户之间双向可视通话，达到图像、语音双重识别从而增加安全可靠性，同时节省大量的时间，提高了工作效率。住户可以足不出户，享受智能化信息带来的免费视频服务。真彩触摸屏终端，给您美好的视听享受和点击乐趣。用户可通过主机摄像头详细查看访客情况，为访客开启电子锁。并且可以随意和整个小区的其他住户视频通话，也可通过该视频服务与管理中心的管理人员进行视频通话。管理中心的管理人员也可运用该可视对讲功能呼叫住户、小区入口的保安或者某栋楼的保安。同时，住户再也不用担心错过访客了，聪明的数字家居智能系统能为住户抓拍每一个访客的图像，即使住户不在家，也很容易查到访客记录，甚至听到访客的留言。2) 可视对讲的具体功能有：l 支持小区内户户双向可视对讲l 支持单元门口机与本单元住户的双向可视对讲。l 支持入口机、中心机与小区内任意住户的双向可视对讲。l 支持单元门口机、入口机、中心机任意双向可视对讲。l 支持可视门铃。l 支持通话记录查询、访客照片查询、访客留言、家庭留言。4.1.2.家庭安防功能（增加安防模块扩展实现）1) 安全防范功能（安防功能符合GB12663-2001 C级标准）您不必再为煤气泄露而担心随之发生的意外，也不用为盗抢问题而苦恼了！数字家居智能系统是您的安全卫士，是您享受安全生活的保证！通过家庭安装门磁开头、红外报警探测器、烟雾探险测器、瓦斯报警器等设备，连接到数字楼宇对讲系统上。当有意外情况发生时，设备会产生报警信号，及时的与住宅小区物业的管理中心、小区警卫以及住户通讯，起到防盗、防灾、防煤气泄漏等安全保护作用。该功能不仅为住户的生命、财产安全提供最大程度的保障，还提高了住宅的整体管理和服务水平，创造安全社区居住环境，因此已逐步成为小康住宅不可缺少的配套设备。安全防范的具体功能有：l 模式选择：有夜间模式、在家模式、离家模式、撤防模式可选l 模式设置：用户可对以上模式进行设置更改l 密码设置：通过初试密码进入后，用户自己设置进入密码l 报警启示：按时间先后罗列近期的报警记录l 安防日志：按时间先后罗列近期的模式选择设置记录l 安防录像：当报警信号被触发，本机自带的摄像头便开始进行拍摄，并存储在本机上，提供声像证据。4.1.3.智能家居功能（增加家居模块扩展实现）您有没有想过像遥控电视机一样遥控家里所有电器呢？数字楼宇对讲系统完全可以为您办到了。无论你在家还是外出不在家，只要您动动手指头就可以控制家里所有的电器了。并且有多种情景模式选择，让您不费心就可以拥有浪漫的家居生活！您想过吗：坐在沙发上就可以控制家里所有的灯并可以调节亮度；外出前只需按一个键就可以关上家里所有的灯和应关的电器；下班途中发一个短信就可以启动您家中的空调这将是普通家电全面智能化升级！一） 系统简介智能家居系统采用目前市场上技术最为先进而又普遍使用的无线射频通信技术来实现家居智能化控制，无线通信频率为433MHZ，系统由发射器和接收器两大部分组成：发射器(控制器)发射的无线信号，透过空中的电波，穿透墙壁等障碍物，直接作用于每一个接收器(控制终端)，接收器接到发射器的无线指令后直接控制电灯、电器、窗帘、空调等电器设备，这样，不论你身在何处，就可以使用不同的控制器集中或任意控制家中的电器设备了。系统采用1600万为一组的软件编码，也就是说，控制设备在出厂时就有了自己唯一的身份证，安装调试时只需将发射器与接收器之间进行登录(对码)就可使用，而绝对不要担心会误开邻居家的灯光或电器。无线射频通信系统较之485总线通信系统免去了集中布线的麻烦，安装维护更为便利，大大节约了工程造价。与X10电力线载波通信枝术相比，无线射频通信系统避开了电力线上的信号干扰，免去了众多的附加设备，确保了系统的正常运转的同时，又降低了工程造价。在无线电话(手机)、无线网络、无线电视、无线广播大量使用的今天，无线智能家居系统更能发挥技术先进、安装方便、经济实用的特长。 无线射频系统控制原理图二） 主要设备智能开光 智能插座 红外转发器 窗帘控制器 室内遥控器 室内壁挂总控器 场景控制器 智能中控器 等三） 功能描述智能家居系统主要包括以下6个子系统：1. 智能照明 梦幻灯光，随心创造！1) 轻松替换： 无论新装修户,还是已装修户,只要将原有墙辟开关换成智能开关，就能轻松实现智能照明,让生活增添更多亮丽色彩.2) 软启功能： 灯光的渐亮渐暗功能,能让眼睛免受灯光骤亮骤暗的刺激,同时还可以延长灯具的使用寿命。3) 调光功能： 灯光的调亮调暗功能,能让您和家人分享温馨与浪漫的同时,还能达到节能和环保的功效。4) 亮度记忆：灯光亮度记忆的功能，使灯光更富人情味,让灯光充满变幻魔力。5) 全开全关: 轻松实现灯和电器的一键全关和一键紧急全开功能。6) 集中控制和场景控制功能，使灯光的控制更加得心应手，意想灯开。7)智能照明，让灯光成为艺术，让生活更显温馨与浪漫！2. 家电控制 普通家电，智能升级！通过智能插座、红外转发器、室内遥控器、语音电话远程控制器等智能产品的随意组合，无需对现有普通家用电器进行改造，就能轻松实现对家用电器的定时控制、无线遥控、集中控制、电话远程控制、场景控制、网络控制等多种智能控制。 无需技术改造，普通家电全面智能化升级！3. 电动窗帘 随时开关，随意遥控！无需再为每天开关窗帘而心烦，给窗帘做好定时，电动窗帘每天自动定时开关；遥控器轻松一按，窗帘自在掌控中。摆脱距离与时间的束缚，尽享开开合合的快乐！4.安防报警智能防盗，高枕无忧出门在外或熟睡之后，对家中总是不放心。有了智能防盗系统，家中一旦有人非法闯入，或者发生燃气泄漏或火警，系统除现场报警灯光自动打开吓阻盗贼外，还将循环拨打15路电话通知家人、保安、物业等进行紧急处置。千般烦忧，泰然处之！5.可视对讲家庭闸门，由您掌控有朋自远方来，不亦乐乎！但到底是谁来了，是朋友来了还是不该来的人来了，该不该放行？有了可视对讲，你可以看个真真切切，问个明明白白！然后是迎接，还是拒绝，一切由您做主。6.网络监控家，随身带走上班或出门在外，你总是想家。现在好了，不管你身在何处，打开电脑或3G手机，登录您家中的网络摄像机，家中的一切尽收眼底：小孩有没有放学？老人的状况是否正常？保姆都在干啥？家中来了哪些客人？他们在说什么？哪些电器需要打开或关闭？全在您的监控之下！只要与互连网连接的任何一台电脑，都可以进行不间断地摄像并可调看录相，同时可设定两个区域的移动侦测，一旦有人闯入侦测区，系统自动拍照并存入SD卡中，给家中安防再加一把保险锁！智能家居系统具有以下6种控制方式：1.本地控制轻轻触控，愿望实现！无论智能开关，还是窗帘控制器，都设计了触控屏控制面板，只要轻轻挥动手指，就可完成开关操作。对于用惯了传统墙壁开关的客户，不会感到半点不适。2.无线遥控随时随地，全屋遥控！您有没有想过像遥控电视机一样遥控家里所有灯和电器呢？现在只要一个遥控器，就可以在家里任何地方遥控家里所有楼上楼下、隔房的灯和电器；而且无需频繁更换各种遥控器，就能实现对多种家电的遥控功能。3.集中控制 一键在手，尽在掌握！就像宾馆床头柜的集中控制器一样,轻松集中控制家中所有电灯和电器,使用更方便；夜晚，如有突发事件,只要按一下全开按键,所有灯就全部同时亮起；睡觉前，只要按一下全关按键,所有灯和电器就全部关掉，在进入卧室之前，也无需先关掉客厅的灯光和电器，更不再担心忘了关某些电器啦！4.定时控制 免费保姆，体贴入微！清晨，当您要起床时，卧室的电灯自动点亮，窗帘自动拉开，温暖的阳光轻洒入室，轻柔的音乐慢慢响起，呼唤您开始全新一天的生活；起床前，电热水器会自动打开，当您起床洗漱时就有热水洗脸，微波炉（电饭煲）也已开始为您烹饪早餐，饮水机也自动打开了，冲好牛奶咖啡，您就可以享受营养早餐啦；餐毕，音响自动关机，提醒您赶快上班；当您和家人外出旅游时，可设置主人在家的虚拟场景，这样小偷就不敢随意轻举妄动啦！ 轻松定制生活程序，定时开关灯和电器！5.场景控制梦幻场景，一触而就！回家时，只要轻触门厅口壁式总控器的 “回家”键，您回家后想要开启的灯光和电器一个键就自动开启了，出门时，轻触“外出”键，家中的电灯电器会全部关闭。只要分别轻轻触控安装在客厅或餐厅内部的壁式场景控制器上的“就餐”“影视”“会客”“娱乐”“就寝”“全关”健，就会立即切换到预设的灯光和电器的场景上。您是不是觉得生活比以前更神奇而富有意思呢！ 梦幻场景，身临其境！只有想不到，没有做不到！ 布线要求1、如果使用零火系列开关，请在每个开关底盒内多加一根零线，(原开关底盒内通常只有火线输入和火线输出线，无零线)；若使用单火系列开关，则无须进行任何线路改造，但单火系列开关负载功率会相对小些，一般只宜在房子己经装修好，无法再加零线的情况下使用，凡重新装修的均推荐使用零火系列开关。2、若要在门厅口安装壁式总控器，或要在客厅餐厅内部安装壁式场景控制器，以及安装具有双控功能的壁式遥控器，请预留好相应的86底合并提供220V电源。3、若要实现电动窗帘控制，则必须在接近窗帘的墙上（窗帘遮不到的位置），预留86开关底盒及220V电源，同时从该开关盒预埋四芯电机控制线到窗帘电机的安装位置(通常在窗帘盒顶部往下30CM出线为宜)。4、如要实现空调远程控制和室内集中控制，请在空调对面加装红外转发器。安装86底盒型(SW06-HW)红外转发器请预留86底盒及220V电源线，安装吸顶型(SDC-HW)红外转发器预留220V电源线即可。5、如需安装网络摄像机，请布好网线和隐蔽电源插座，网络摄像机一般采用天花吊装方式。6、如房间面积较大或多层住宅，请在住房中心适当位置预留86底盒及220V电源线，用以安装信号延伸器。4.1.4服务功能 1) 信息交互功能：随着全球信息化时代的不断升温，人们对千百年来赖以生存的住宅，提出了智能化与人性化的要求，利用现代信息技术，数字楼宇对讲为您提供信息化智能服务。您可以通过分机向管理中心发送信息，提出您的需要，同时管理中心也会及时的把停电、停水等物业信息及时反馈给您。同时，您也可以通过分机接收到管理中心为您发布的天气预报、常用电话、物业反馈等信息化服务，让你享受信息技术给您带来的信息便利生活！2) 信息交互的具体功能有：l 小区周边信息服务,提供7大栏目：常用资讯，送水，送气，家政，干洗，维修、搬家。并提供发布平台方便物管维护。l 生活百科服务，提供6大栏目：天气，彩票，美食，生活窍门，天天健康，万年历。l 广告服务，室内机图片广告播放、门口机全格式视频广告播放。l 信息发布，为物业提供小区周边信息服务平台，物业可有偿为周边商家进行信息发布。多媒体娱乐功能数码相框功能室内分机有一定的存储空间，也支持SD卡。业主可放入一些照片，进行图片播放。1) MP3播放功能2) 影视播放功能3) 生活闹钟功能室内分机内设正计时和倒计时两个闹钟，方便业主进行一些时间提醒。4.2可视对讲系统主要设备介绍4.2.1 可视对讲室内机 型号：EHP-606V可视对讲：彩色可视、对讲、开锁、呼叫、监视壁挂式，免提操作对讲 3段和弦铃音，4档音量，电子组合键调音7寸彩色TFT屏 工作电源：DC18V环境温度：0摄氏度-60摄氏度环境温度：90%布线方式：总线转换切入安装：壁挂式4.2.2、单元门口机 型号：EDM501最大容量可联接9999户室内分机防震、防水、防拆、防破坏设计总线制布线、安装、调试简便英文、数字显示、操作界面使用容易可与室内分机、管理中心实现呼叫、对讲及开锁密码开锁，用户自行修改支持通电开锁和停电开锁两种方式，可任意设定开锁至关闭时间的长短工作电源：DC18V环境温度：-100C+600C布线方式：总线隔离切换摄像机：1/3”CCD广角镜头最小照度：0.2LUX（含红外线辅光）功耗：10W配置：嵌入式安装/三方免提通话/可更换式面板/1路视频输出/监视、对讲、呼叫、开锁功能4.2.3 管理中心可联接1000台单元门口机总线制布线，安装调试简便可呼叫各住户室内分机、各单元门主机及其它管理机可接收住户紧急报警，并显示警情类别及房号接警速度快，同时具备报警记录缓冲区，即使有多户同时报警也不会出现报警阻塞和丢失的现象可呼叫转移对讲，临视单元门口，开启电锁等可联接电脑，实现小区智能化管理自动定时关断可存储报警房号功能（接驳电脑可无限扩展）可查阅报警号码报警号码删除：按“清除”键盘以倒序的方式清除工作电源：DC18V环境温度：00C+600C环境湿度：90%功耗：工作中最大20W输出串口：RS232配置：集中呼叫、对讲、开锁功能/查询报警信息/可联网999个单元门口机/距离2公里4.2.4 小区联网交换机型号：EDSW802/深圳易天元配置：RS485控制总线/可连接5个单元小区联网使用视频信号隔离和转换工作电源：DC18V环境温度：10+60环境湿度：90%耗电量：日/夜彩色黑白自动转换功能画中画功能220倍变焦(22倍光学及10倍电子变焦)可设置区域背光补偿及适应多种光照条件的背光补偿1/4英寸ITSuperHADCCDDSP数字信号处理动态检测水平分辨率:580线10Bit元模数转换器52分贝优质信噪比(S/N)最低照度0.0005Lux(感光度X128)三种可选白平衡控制方法：自动追踪白平衡/自动白平衡控制/手动(R/B增益控制)内同步体积轻巧(60.559.5109.5毫米)日/夜彩色黑白自动转换功能 5.3.2彩色半球摄像机CF-480A 1/3英寸SONY CCD；水平分辨率:600；f=3.8mm,F2.0lens；日夜自动转换(电子式)；最低照度:0.3Lux；自适应数字降噪功能(3D+2D)；移动侦测；暗区补偿；隐私遮挡:12区域(多边形)；数字图像稳定；CCVC(同轴视控)；菜单功能；智能视频分析；人性化三轴调节；DC12V&AC24V；5.3.3 枪机CF-85A *1/3英寸SONY CCD；*水平分辨率:600线；*日夜自动转换(电子式)；*最低照度:彩色0.12Lux,黑白0.12Lux；*自适应数字降噪功能(3D+2D)；*移动侦测；*暗区补偿；*隐私遮挡:12区域(多边形)；*外接可控高速快门；*数字图像稳定；*CCVC(同轴视控)；*智能视频分析* 1/3英寸Super-HAD IT CCD；* 水平分辨率: 600线；* 日夜自动转换(电子式)；* 最低照度:彩色0.12Lux,黑0.12Lux；* 自适应数字降噪功能(3D + 2D)；* 移动侦测；* 暗区补偿；* 隐私遮挡:12区域(多边形)；* 外接可控高速快门；* 数字图像稳定；* CCVC (同轴视控)；* 智能视频分析5.3.4电梯摄像机CF-836A 1/3SONY CCD 540线 品牌：上海诚丰技术参数：型号CF-836A图像传感器:1/3SONY Super HAD CCD有效像素:PAL:752(H)600(V) NTSC:768(H)540(V)信号系统:PAL/NTSC水平清晰度:540电视线最低照度:05Lux内置镜头:2.8mm镜头快门速度:1/50（1/60）1/100,000（秒）信噪比:大于48db(AGC OFF)视频输出:1.0Vp-p,75使用电源:DC12V/750mA功率消耗:1.4W重量（克）:300g5.3.5、型号：CF-DVR16C4-A CF-DVR08C4-AGB20815-2006 II级A类产品，专业级行业量身定制全高清 支持1080P全高清输出高画质 D1H.264 MainProfile Level 3.0高性能 16路D1同步回放多任务 预览、回放、设置、备份、网传等多工操作高便捷 全新视窗界面，友好便于操作工作模式真正的多任务工作模式：预览、录像、回放、备份、网传同时运行；多窗口多任务同时可控。预览模式高清晰1080P预览显示输出最多同时支持六个VGA(640 480)点对点显示，主显支持DVI、VGA 、HDMI（使用DVI转换）三种显示接口；主显自动识别显示设备分辨率；支持可定制的预览组合模式，依据显示器的分辨率自动优化设置预览组合模式；主显自动轮巡可支持顺序和多种分割模式；主显输出预览视频叠加多种提示信息：通道名称/系统时间/录像状态/移动侦测/报警状态/设备异常信息/后台操作提示（备份、升级回放）；辅显(BNC)支持16x4矩阵显示，轮巡显示画面分割方式、驻留时间可任意定制；视频参数可分时间段配置；录像模式支持手动、定时、报警触发、移动侦测触发多种录像模式；可以依据不同录像模式设置独立的录像参数；录像参数包括编码分辨率、帧率、质量、流类型；录像属性可设置的最小颗粒度为30分钟；多档录像质量可选，也支持自定义设置码率、帧率；周计划录像336个时间段独立配置，录像状态一目了然；事件录像（报警/移动触发）支持预录及延时，30秒超长预录；滞后录像时间长度可设定；支持通道名与时间OSD叠加；支持视频遮挡和视频信号检测。存
