网络调整操作手册.ppt

上传人:精*** 文档编号:1781500 上传时间:2024-05-09 格式:PPT 页数:20 大小:1.32MB
下载 相关 举报

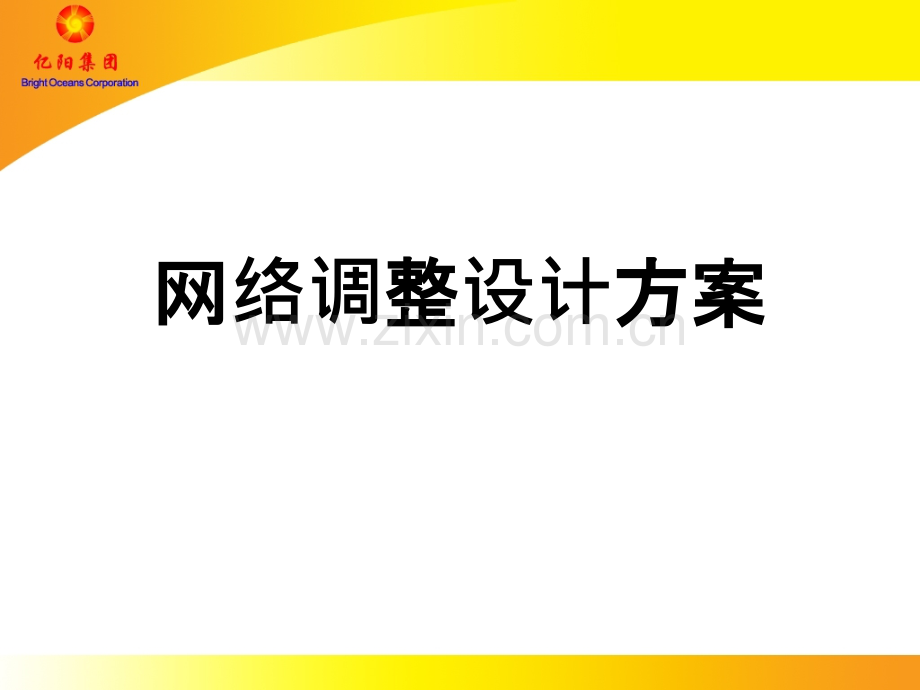

网络调整操作手册.ppt_第1页
第1页 / 共20页

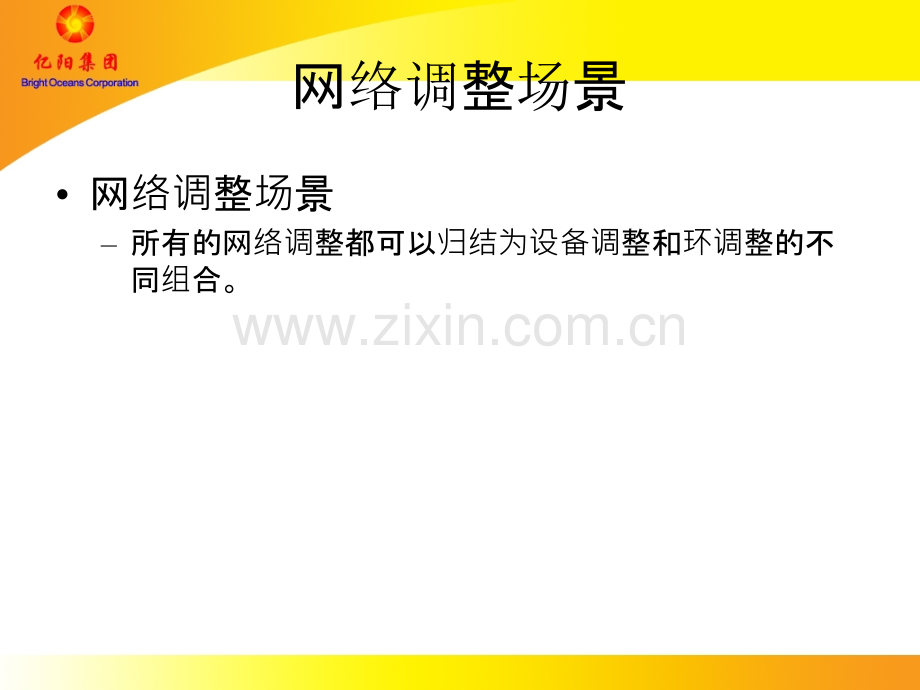

网络调整操作手册.ppt_第2页
第2页 / 共20页
网络调整操作手册.ppt_第3页
第3页 / 共20页
网络调整操作手册.ppt_第4页
第4页 / 共20页
网络调整操作手册.ppt_第5页
第5页 / 共20页
点击查看更多>>
资源描述

1、网网络调整整设计方案方案网络调整场景网络调整场景所有的网络调整都可以归结为设备调整和环调整的不同组合。网络调整场景-设备调整场景二:机盘调整机盘整体替换,源、宿机盘所在槽位不同但是型号相同。调整时按端口顺序依次调整。场景一:端口调整源机盘A上的一部分端口调整到宿机盘B上,一部分端口调整到宿机盘C上,甚至更多的宿机盘上,并且一般端口顺序没有一定规律。场景三:支路盘扩容同槽位上的不同类型机盘替换。扩容后,原来在该机盘落地的电路不变。网络调整场景-设备调整场景四:同槽位拔插同类型机盘 机盘日常维护,机盘发生故障时用同型号新机盘替换,虽然会有盘配置变更事件上报,但是对配置数据、电路数据没有影响。场景五

2、:业务设备调整 业务设备搬迁导致业务设备调整,调整后的业务设备可能变更机房或局站。网络调整场景-环 调 整场景七:环加点新网元入网,或者网元从其它环、链上调整到当前环上。场景八:环减点网元退网、或者网元从当前环上调整到其它环、链上。场景九:拆环把一个环拆分成多个环。场景十:复杂调整同时包含加点、减点、或拆环、成环等。场景六:接入环扩容 接入环上所有网元的线路盘同时扩容,环的容量增加。网络调整流程网络调整流程图l调整场景操作演示调整场景操作演示(一)场景描述:景描述:接入环1是由网元A、网元B、网元C、网元D 组成的环,现在环上新接入网元E,并且要把21条电路的一端落地点从网元A的1槽位PQ1盘

3、上的121端口调整到网元E的1槽位PQ1盘的121端口。操作步操作步骤:第一步:由调整发起人填写调整申请单。1、填写调整申请单标题,调整起始、终止时间。2、填写预新增设备:网元E。3、设置具体的调整端口信息。4、设置要调整的传输系统:接入环1。5、设置需要屏蔽告警的网元:网元A、网元B、网元C、网元D。第二步:由审核人审核,审核确认后系统进行如下处理。1、审核通过后,自动生成电路调整单。2、记录调整影响的电路。3、生成自动设置屏蔽告警设备为工程状态的定时任务。4、-审核驳回,调整申请单返回到调整发起人。第三步:到达调整起始时间,系统自动触发定时任务,设置工程状态、并且把影响电路设为 待核查状态

4、。第四步:施工人确认调整完毕,系统进行如下处理。1、恢复屏蔽告警设备为正常状态。2、如果调整成功,自动生成采集任务,采集配置数据。3、采集后进行对新增资源进行核查。4、-如果调整不成功,删除网元E;取消影响电路的待核查状态、删除自动生成的电路调整单。第五步:设备维护人调整影响的传输系统的路由。1、为接入环1增加路由点。2、系统自动生成电路核查任务,进行电路路由核查。第六步:由调整发起人把调整单归档。步步骤演示演示 重点演示填写调整申请单部分的操作。调整场景操作演示(二)场景描述:景描述:接入环1由网元:NE1、NE2、NE3、NE4、NE5、NE6、NE7、NE8 组成。从中拆分出NE6、NE

5、7、NE8三个网元组成接入环2,接入环2新接入网元:NE9,调后接入环1由5个网元组成,接入环2由4个网元组成。并且把在NE6的第1个PQ1上落地的电路全部调整到NE5的第2个PQ1上落地。操作步操作步骤:第一步:由调整发起人填写调整申请单。1、填写调整申请单标题,调整起始、终止时间。2、填写预新增设备:NE9。3、设置要调整的传输系统:接入环1、新增传输系统:接入环2。4、设置具体的调整机盘信息。5、设置需要屏蔽告警的网元:NE1第二步:由审核人审核,确认后系统进行如下处理。1、审核通过后,生成电路调整单。2、记录调整影响的电路。3、生成自动设置屏蔽告警设备为工程状态的定时任务。4、-审核驳

6、回,调整申请单返回到调整发起人。第三步:到达调整起始时间,系统自动触发定时任务,设置工程状态、并且把影响电路设为 待核查状态。第四步:施工人确认调整完毕,系统进行如下处理。1、恢复屏蔽告警设备为正常状态。2、如果调整成功,自动生成采集任务,采集配置数据。3、采集后进行对新增资源进行核查。4、-如果调整不成功,删除预增设备;取消影响电路的待核查状态。第五步:设备维护人调整影响的传输系统的路由。1、调整传输系统路由。2、系统自动生成电路核查任务,进行电路路由核查。第六步:由调整发起人把调整单归档。步步骤演示演示重点演示填写调整申请单部分的操作。网络调整-工程状态割接开始系统自动设置需屏蔽告警的设备

7、为工程状态。系统自动设置需要进行核查的电路为待核查状态。网络调整-自动采集割接完成设置屏蔽告警设备为正常状态。成功:系统自动生成数据采集任务,进行数据采集。采集完成后,对采集结果进行核查。不成功:系统自动删除预增设备、删除自动生成的电路调整单、取消电路的待核查状态。网络调整-传输系统路由更新传输系统路由更新1)逻辑传输系统指定网元。2)物理传输系统指定到端口。网络调整-电路核查任务系统自动生成电路核查任务更新完传输系统路由后,自动生成电路核查任务对设置为待核查的电路进行路由核查。网络调整-相关任务网络调整-割接报告单调整报告单1)调整完成后系统自动生成采集任务进行配置数据采集,采集结束后对采集结果进行核查。2)指定完传输系统路由后,创建电路路由核查任务,任务执行完成后,验证是否有路由核查失败的电路。对以上两种情况的核查结果记录并保存到调整报告单中。网络调整-调整单归档网络调整单归档由调整发起人把调整单归档。谢谢!
