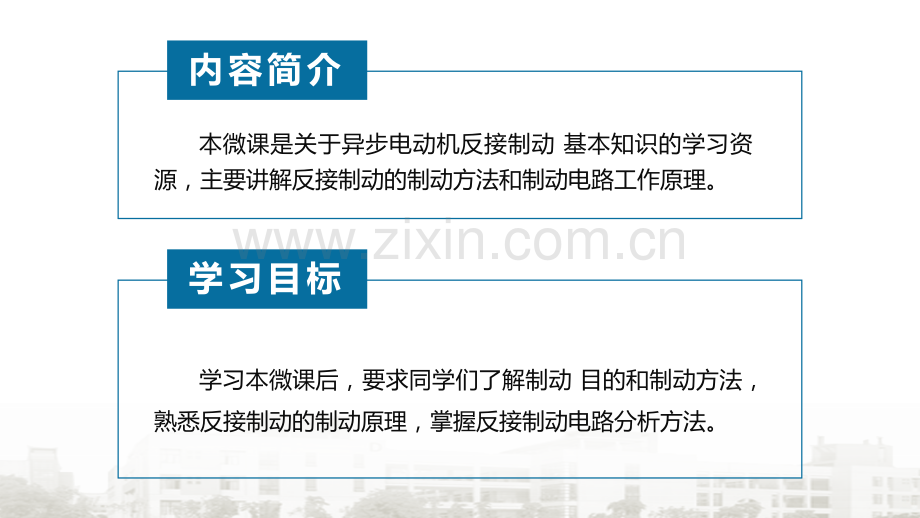

反接制动反接制动第第1010节节 本微课是关于异步电动机反接制动 基本知识的学习资源，主要讲解反接制动的制动方法和制动电路工作原理。内容简介 学习本微课后，要求同学们了解制动 目的和制动方法，熟悉反接制动的制动原理，掌握反接制动电路分析方法。学习目标教学主要内容概述1反接制动原理2电源反接制动3一、概述制动目的在三相异步电动机停止时，即使将电源断开，由于惯性的作用，电机也不能立即停下来。为提高生产效率并满足生产工艺的需要，都要求电机能迅速停止，通常需要对电机采用制动控制。制动方法分类机械制动是用机械装置来强迫电动机迅速停车。机械制动机械制动电气制动是在电动机停车时，产生一个与原来旋转方向相反的制动转矩，迫使电动机迅速下降。电气制动电气制动常常用用的的电电气气制制动动方方法法主主要要有有反反接接制动和能耗制动。制动和能耗制动。二、反接制动原理反接制动，是利用改变电动机电源的相序，使定子绕组产生相反方向的旋转磁场，从而产生制动转矩的一种制动方法。01电源反接制动02倒拉反接制动三、电源反接制动电源反接制动原理电动机转速接近零时及时切断反相序的电源，以防电动机反向起动。02改变异步电动机定子绕组中的三相电源相序，使定子绕组产生方向相反的旋转磁场，从而产生制动转矩。01改变电动机相序的方法将V和W的电源进线交换或者U和V、U和W电源进线交换都可以进入反接制动。电动机正转相序为正序U-V-W 即任意交换电动机的两相电源进线。改变电动机相序的方法电电 源源U UV VWWM3电电 源源U UV VWWM3图1反接制动的关键改变电动机电源相序，且当转速下降接近于零时，能自动将电源切除，为此要采用速度继电器来检测电动机的速度变化。反接制动时，转子与旋转磁场的相对速度接近于两倍的同步转速，所以定子绕组中流过的反接制动电流相当于全电压直接启动时电流的两倍，故这种制动方法仅适用于10kW以下的小容量电动机。适用范围为了防止绕组过热减少冲击电流，还要接反接制动电阻，其制动电阻接入方法有三相对称和不对称接法两种。注意事项反接制动反接制动第第1010节节注意事项电源反接制动控制电路如图2所示图2电源反接制动控制电路工作原理注意事项电路结构电路结构主电路控制电路KM1运行接触器；KM2反接制动接触器;为限流电阻，制动电阻采用不对称接法，速度度继电器KS检测电机转速变化：KS调整在130r/min时动作；而当n130r/minn130r/min速速度度继继电电器器KSKS常常开开触触点点闭闭合合，为反接制动作准备。为反接制动作准备。电源反接制动控制电路工作原理注意事项电路保护电路保护QS QS 电源引入与隔离；电源引入与隔离；01020304FU 电路短路保护；FR FR 电路过载保护；电路过载保护；KM1和KM2 电路控制及低压释放保护；05KM1KM1辅助常开触点辅助常开触点 自保与零自保与零(失失)压保护；压保护；应用场合用于用于10KW10KW以下小容量、不经常正反转的电动机快速停车。以下小容量、不经常正反转的电动机快速停车。1、电动机电源反接制动的电路结构和工作原理小 结XIAO JIE2、速度继电器和限流电阻的作用谢谢谢谢观观看看反接制动反接制动第第1010节节
