常用物料识别.ppt

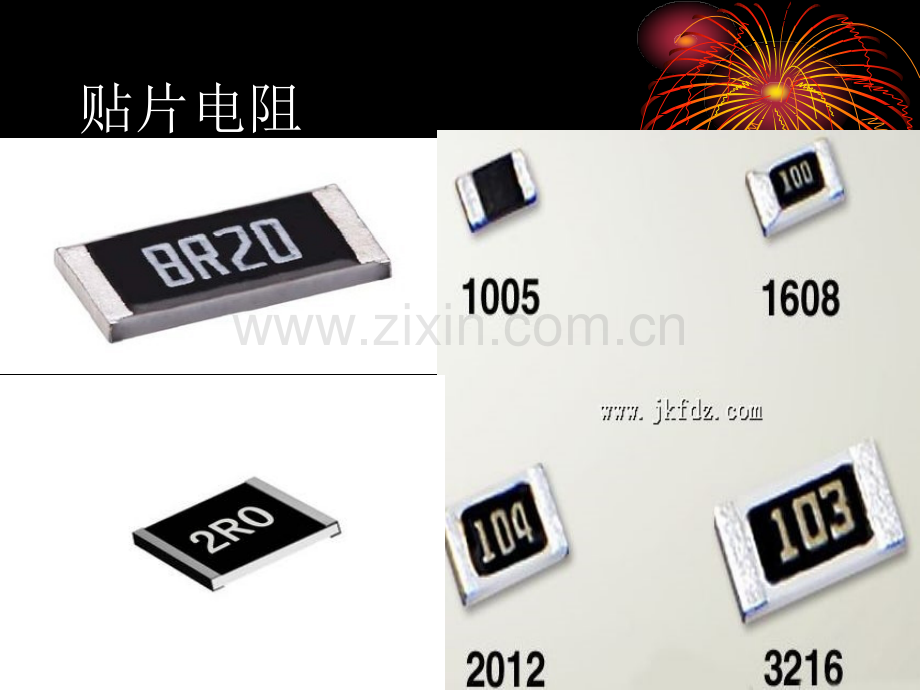

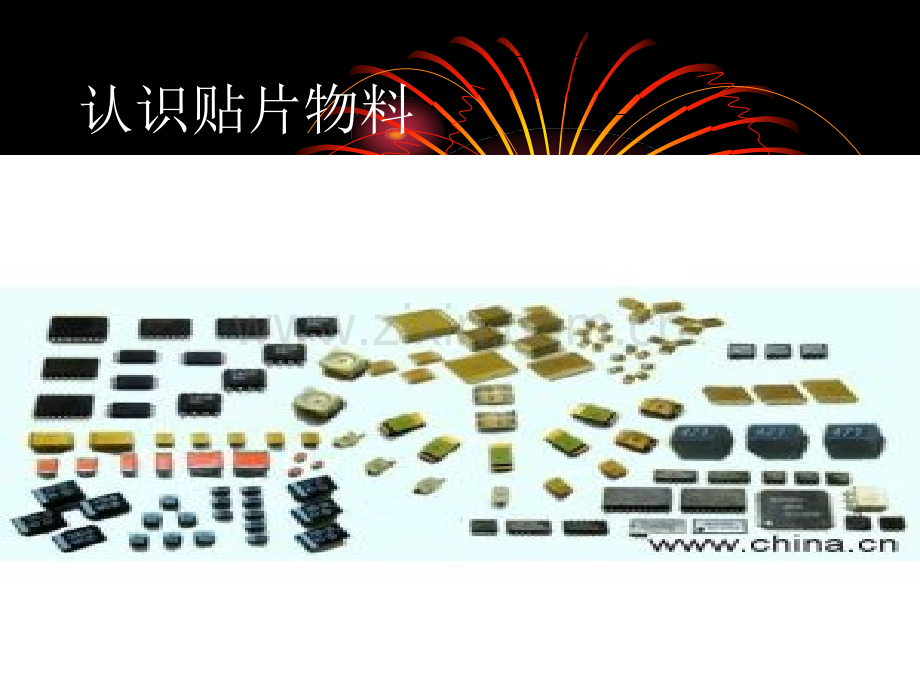

认识贴片物料贴片电阻12060.02欧1206-8.2欧1206-0.047欧电阻不常见的标法电阻值代号，单位，小数点用R表示，单位m，小数点用M表示例如：R10=0.10R47=0.47R047=0.0471R47=1.47M47=0.47mM50=0.50m2M50=2.50m这类叫功率型厚膜片式电阻器，功率较大，适用于再流焊和波峰焊，并与自动装贴设备匹配，装备成本较低，机械强度较高，高频特性优越，应用电源，电机电路等，电位器电位器1206-15k-1%0805-2R-1%1206-10R-1%1206-10K贴片电容无极性电容贴片电容一般使用数字表示法：三位数字的表示法也称电容量的数码表示法。三位数字的前两位数字为标称容量的有效数字，第三位数字表示有效数字后面零的个数，它们的单位都是pF。如：102表示标称容量为1000pF。221表示标称容量为220pF。224表示标称容量为22x10(4)pF。有极性电容（钽电容）电解电容贴片电解电容贴片电解电容:丝印印有容量、耐压和极性标示。丝印印有容量、耐压和极性标示。其基本单位为其基本单位为F。贴片电解电容贴片电解电容电容值电容值耐压值耐压值负极负极电解电容的识别二极管二极管方向料号方向负极玻璃二极管的一端有一横线，表示的此端为二极管的负极发光二极管LED发光二极管尺寸大的LED 在极片引脚附近做有一些标记，如切角、涂色、或引脚大小不一样，一般有标志的、引脚小的、短的 一边是阴极（即负极），尺寸小的0805、0603封装的在底部有“T”字形 或 倒三角形符号“T”字一横的一边是正极；三角形符号的“边”靠近的极性正，“角”靠近的是负极发光二极管方向+绿点标未负极有时二极管上的缺角为负极缺角为负极万用表（表笔图）测二极管方向红表笔红表笔+极极黑表笔黑表笔极极+电感4.7UH集成电路（IC）IC方向方向第一角第一角第一角第一角第一角第一角第一角第一角料号料号料号料号第一角BGABGABGABGA方向方向方向方向BGA测试仪测试仪AOI
