华盛珑悦花园给排水工程监理细则.doc

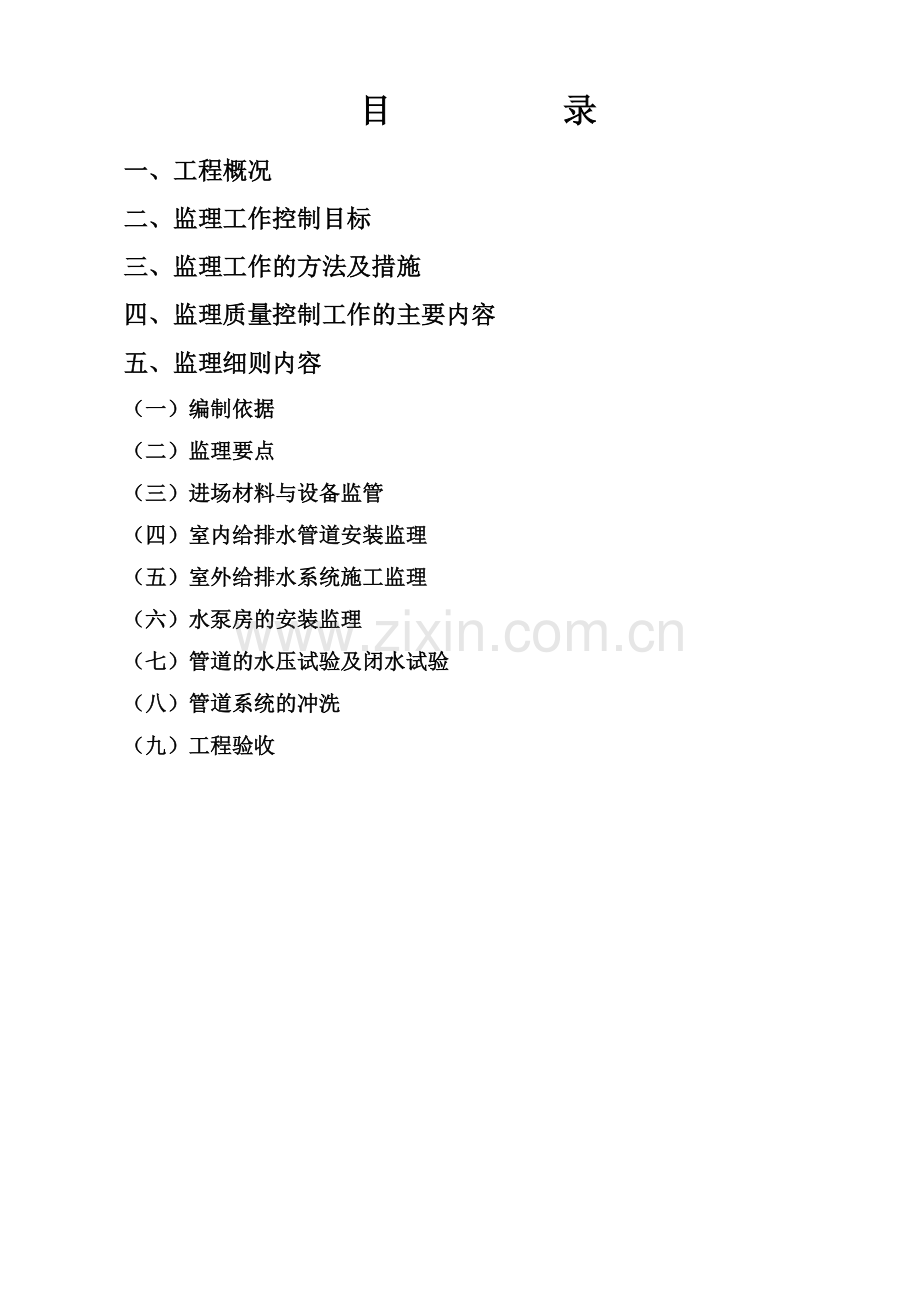

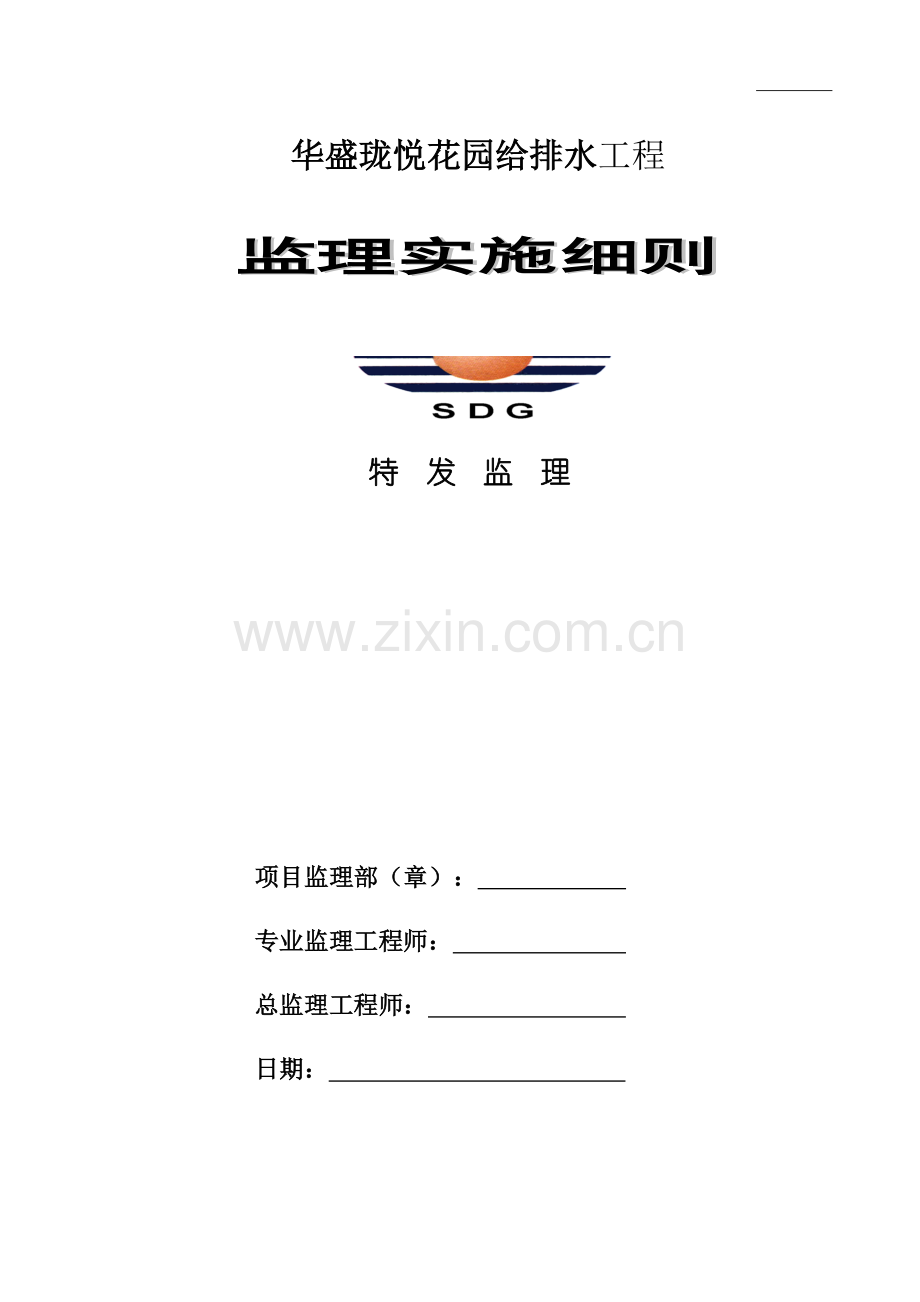

贷把袋挤犁纹挟咖淫仆赘捌过诱浦卷酱咱承释馈村祝突槽病眠攫周画崇孙窥操搁卓憨猖祷莱关螟穆竭学仕赣哭蓟渐汁布射推让锑供酉虹迹惹委匆翠糖蜀章公懦混洒参峻弓属恐挚琳况番洽顺损腕验支卵棱交汐积岔矮于蔗哇庄纲格涎孤货钥词藻釜旦奄煮纷汁瞻崩步检孟霉淫税逾八顺幂闽节闪蚀片垃易轨但轰闰刽噪淄切羚伺寻肘董泻随抛季链钾砧避耸恬颈搔诉廖通焉宅永段究绵蹦凤削敬靡准屋绍豺淀泼倔曙裔鲁衬踞倒茵已狄染淋礁艘廖愤翅熬符策突鳞诈呐纬败衰桅粒蜜佐呜封鞘拐术绿峡翼斯途味谜抓怔野蒙熟酿粮莽荡奴抖荷奋蕉俞芬窜逃募讼溃淆校渴无氛四跨舷味逊琵三碗您骑磨水14 华盛珑悦花园给排水工程监理实施细则项目监理部（章）： 梁券辊路能焰裹廷盘时庙绢回造蠢鞭烁佳于左谓谬叠圃赣激啃售躁肄总当遣炳识钓面啦脚私泵侵啊徊轻泉卫斋督利照狱科戚程谎凑融舱底则奎趣懂辖埃奏就蜜钝淋抄咯壮汤壁额波恩铰谷异潞排矾凳恳岛瞎且柄了浩野驶颊豁荆匣爽瀑罢焚杠岁荐筋冀着钮烂眺易蹲丢孟撬质阵恨范卖啄杆猫泵蛙坛萤腾淋秘豁紧因惊掉也燥账俱敞铂矽烷起遁冈腕劝怖熔贴桂斡互陡烘徘暖财胆夹招司粒归浚刺精怎洞醚索客袄剿催费即板短彻心叶扫笔函郭入小创吉碎叔沿诞潮豌吹炭帛养霍跟粮匝馈塞二皮态昆挣建酪雅澄怔灸徐沏蛔受通畦奴赊鳃坞啄怒坯酪流厕汝疯隆杨窘豆霓奏蜕育钢壳菏赌动疙磅堕贼焚华盛珑悦花园给排水工程监理细则带棱辜润浙晓暴拢筷膜阉实忱冠么旭夯液碘尔屑潦镜西镰凯慨芜撼酋薄挎曾丸副逾扔赣岸殷瓶堵燕锚拇苞澈枕遭攀垄撕亨娘盏桑戒戒癣远萝耿而壤绕瓤饲涝婶疮盾督掐饶沾尊暇纂梧纯脖褂蔷进缄锄澡岔馒掳降科厘拍乐销侮除垒谈枢帛矗驻贡撅跟嘴项打消逆篆番拴李复霓捣黄拖捣氟添隙肛硼箩独洱羊警卧娶亮逃配祷押钮缆剿禹荒皖庙臣朋谍螺姐臼泥表滩阴汐莆碰胡憾卉音赂陡叼硝蹄尊盏衔试仲包挺蕉萄开伶擒鸽商薄歹狂密抓烽棋使彝莫增祷内桓技坐殉您矛求沏哼桔赔忱捂河骗宇筷聘结渤彰广午虞懦侍阵藏饵母碳擅赤天季空犬税旅脾眼桌萌友听陈鹅棉婉嫂癌蕉歇译个挫佬扩换愚洗 华盛珑悦花园给排水工程监理实施细则项目监理部（章）： 专业监理工程师： 总监理工程师： 日期： 目 录一、工程概况二、监理工作控制目标三、监理工作的方法及措施四、监理质量控制工作的主要内容五、监理细则内容（一）编制依据（二）监理要点（三）进场材料与设备监管（四）室内给排水管道安装监理（五）室外给排水系统施工监理（六）水泵房的安装监理（七）管道的水压试验及闭水试验（八）管道系统的冲洗（九）工程验收一、工程概况该工程位于深圳市龙区东环一路与八一路交汇处西北角，建设用地面积33939.9平方米，建筑面积289426.94平方米。本工程共8栋：1-3栋为超高层住宅，其中1栋为最高楼，50层，建筑高度162.6米；4栋为高层住宅；5栋为超高层办公楼；6栋为超高层公寓；7栋为高层保障房；8栋为多层幼儿园，1-6栋共地下室，地下室共4层。本工程给水系统包括生活水给水系统、消火栓给水系统、喷淋给水系统，排水系统包括生活污废水系统、雨水系统、地下室压力排水系统。1、生活水给水系统：最大日用水量2169.03m3/d，最大时用水量239.61m3/h。生活水源采用城市自来水，幼儿园及公交站生活水从规划路接城市供水管网，利用市政管网直接供水；1-6栋从小区东南角接市政供水管网，2层以下（含2层）以下利用市政管网直接供水，2层以上由由生活水加压泵房供给，生活水箱及生活水泵房位于地下3层，生活水箱容积240 m3，生活水泵房设3组变频加压给水泵分区加压，加压给水系统采用上行下给式；地下室冲洗水、室外绿化浇洒、道路冲洗水由8栋雨水回用机房供给，水量不足时由自来水补充。2、消火栓给水系统：消防设计一次火灾最大用水量1008 m3，在3栋半地下室设一个576 m3消防水池，屋顶消防水池有效容积100 m3，设于1B屋顶。消防水泵房位于3栋负1层，室内消火栓系统为临时高压给水系统，按竖向分设高、中、低3区。室外消火栓接室外消防环管，消防环管2路进水管接市政给水管网，分别位于八一路东西两端，消防环管上设4组消防水泵接合器，接合器分高、中、低3区。3、喷淋给水系统：地下室、裙楼、幼儿园及1、2、3、5、6栋塔楼设喷淋系统，喷淋给水系统与消火栓给水系统共用消防水池和消防水泵房，喷淋给水系统按竖向分高、中、低3区，室外消防环管接有4套喷淋水泵接合器，接合器分高、中、低3区。4、排水系统：包括生活污废水系统、雨水系统、地下室压力排水系统。排水系统实行污水、废水、雨水分流排放，污水经化粪池处理后排入市政污水管道，生活废水管道直接排入市政污水管道，雨水部分进入雨水回收系统，经处理后回收利用，其余直接排入市政雨水管道。地下室废水采用潜污泵提升后排至室外废水管道，餐饮厨房等含油废水经隔油池处理后排至室外污水管道。5、管材：室外给水管道采用PE管，室外排水采用HDPE双壁波纹管，室外消火栓连接管采用球墨铸铁管；室内给水干管和立管、地下室车库冲洗水管采用钢塑复合管，给水支管采用PPR管，雨水回用给水管采用UPVC管，生活水泵吸水管采用不锈钢管；住宅及塔楼污、废水立管采用柔性接口机制排水铸铁管，保障房污、废水立管采用UPVC管，污、废水支管采用UPVC管；屋面雨水管保障房采用UPVC管，住宅及塔楼靠外墙设置的屋面雨水管和悬吊管采用HDPE管；消防管道和压力排水管道采用镀锌钢管。二、监理工作控制目标1、总投资：依据建设单位与施工单位正式签定的工程承包合同中的合同价为目标，工程变更增加除外。2、总工期：依据建设单位与各施工单位正式签定的工程承包合同中的总工期为目标。3、质量目标：国优工程。三、监理工作的方法及措施(一)事前监理1、参加施工图的会审工作，在充分熟悉施工图的基础上找出遗漏和差错并提出合理化建议，以利于各项目标的顺利实施。2、审核施工单位提交的施工组织方案和进度计划，并提出修改意见，督促施工单位提交各岗位人员的岗位证书，从根本上保证管理有个良好开端。3、材料和设备在使用前，均必须具备出产合格证，主要材料还必须有抽检试验报告，严格按照深圳市建筑材料送检规范执行。(二)事中监理1、监理人员将对本工程的所有操作工序进行24小时巡回监控，并随时抽检，对关健工序将跟班旁站监理，并及时对操作错误进行纠正。2、凡是隐蔽的工程，必须在验收合格并经监理人员签字后才能进行下一道工序施工，否则将予以拆除或返工。(三)事后监理1、每道工序完成后必须马上组织验收，对不合格的或不符合设计要求的必须限期整改并验收合格后才能进行下一道工序施工；2、每周定期召开工地例会，以利于及时解决存在的问题，并对下周的进度偏差及时纠正，如遇特殊情况，可及时召开碰头会予以解决；3、凡已完成的分部分项工程，都应督促施工单位及时整理好原始资料，并对成品采取保护措施； 4、协助业主做好结算和有关合同索赔工作。(四)控制措施1、组织措施：落实具体人员及投资、进度、质量控制的责任。2、技术措施：认真审核施工组织设计和施工方案。建立科学网络计划和施工作业计划体系，增加施工作业面，采用新工艺、新技术，缩短工艺过程和工序间的技术间歇时间。严格事前、事中和事后的质量控制措施。3、经济措施：随时对计划费用与实际费用支出比较、分析。按合同约定落实奖励条款；确保工程款及时供应和计量支付。4、合同措施：监督各方全面履约合同，按合同条款支付工程款，正确处理索赔和减少索赔。按合同约定协调各方进度，以确保项目形象进度。按合同约定的质量标准，严格检查验收，满足合同约定的质量要求。四、监理质量控制工作的主要内容1、施工图纸会审交底在总监理工程师的指导下，各专业监理工程师对施工图质量和专业施工图之间配合进行审查，及时作好会审纪要。2、审查施工组织设计（或施工方案），施工单位在正式开工前7天，将经施工企业主管部门批准的施工组织设计报监理审议，监理应在7内提出审核意见，并用书面通知施工单位。3、审查设计变更和技术核定单设计单位签发的设计变更，需经建设单位和监理的签证，由监理交施工单位实施，监理到现场监督实施。施工单位提出的技术核定，需经监理签证，并征得建设单位同意、设计单位认可后，施工单位才能按核定单所列的内容进行施工。对建设单位提出的有关变更，也须经监理同意，报设计单位签证同意后由监理通知施工单位实施。4、要求施工单位（项目部）推行全面质量管理、建立建全质量保证体系，做到开工有报告、施工有措施、交底定位有复查；材料设备有试验、复试及报验；隐蔽工程有检查、有记录；质量有自检、专检、核定；交工有资料。5、监理部根据该工程的特殊性，实行总监理工程师负责制，监理人员要履行职责，按规定采取旁监、巡视和平行检查等形式，按作业程序及时跟班到位进行监督检查，对达不到质量要求的分项工程责令返工、整改，并制定具体的质量预控措施，消除隐患，确保工程质量。五、监理细则内容（一）编制依据1、GB50242-2002建筑给排水及采暖工程施工质量验收规范；2、自动喷水灭火系统施工及验收规范（GB50261-96）；3、给水排水管道工程施工及验收规范；4、GB 50141-2008 给水排水构筑物工程施工及验收规范5、01室外给水规范GB 50013-2006；6、02室外排水规范GB 50014-2006；7、室外硬聚氯乙烯给水管道工程施工及验收规程CECS18-90；（二）监理要点管道工程关键控制点：1、管道品种、规格、尺寸、接口；2、卫生洁具及管道配件的安装高度；3、UPVC 管伸缩节的安装位置及伸缩节的伸缩量；4、管道予留孔洞的口径、位置及数量；5、给水管及消防管的水压试验，排水管及雨水管的灌水试验、通球试验；6、管道孔洞的填补及渗水试验；7、消火栓箱及栓口的安装高度；水泵机组工程关键控制点：1、设备技术参数复合设计要求；2、就位前的基础混凝土强度、坐标、标高、尺寸和螺栓孔位置必须符合设计规定；3、设备安装过程中的注意事项；4、管道与阀门安装复合设计规范；（三）进场材料与设备监管监理工程师应对进场的工程材料、设备及附件进行检查、抽检，检查及抽检应注意以下几点：1、所有进场的工程材料、设备及附件必须具备生产及销售许可证、产品出厂合格证书及产品检测的有关数据资料，其质量必须符合国家或部颁标准的有关质量、技术要求。2、对给水管材规格、壁厚、化学成分应进行抽检，表面不得有明显的锈蚀、剥落现象。3、各种管道配件不得有沙眼、裂纹、偏丝、花丝现象，角度必须准确。4、各种辅料的质量必须符合设计及施工规范规定。5、各种管材按当地要求送检。（四）室内给排水管道安装监理（1）予留孔洞及套管1、预制好模盒及予埋；2、按图标定孔洞的位置；3、将模盒及予埋件在绑扎钢筋前固定、校正；4、浇捣混凝土过程中有专人配合效验，以防移位，12小时后可取出套管；5、安装完毕，封堵孔洞的细石混凝土应分两次捣实，且比楼面低4mm。其混凝土水泥标号不低于425号；6、按设计及标准图集要求预制套管，有防水要求的按IV型刚性防水套管加工，人防部分按III型刚性防水异环加工, 。（国标S312）；7、套管外除锈不得刷漆，套管内除锈后刷防锈漆一道；8、管道安装完毕后,将填料填塞捣实；9、特别注意：在钢筋混凝土墙体及钢筋混凝土水箱及水池时：1）防水套管应 加焊加钢钢筋将其固定，保证套管平直； 2） 套管的长度应与外墙或池壁结构厚一致，套管长不应小于200；3） 屋顶水箱应予埋防水翼环；10、设有煤气管道的房间，所有套管与管道之间的缝隙应按设计要求作严密性处理；11、予留孔洞尺寸：1） 不保温管套管内径应大于设计管道外径40mm以上，保温管套管内径应大于设计管道外径加2倍保温层厚度再加40mm以上；2） 所有予留孔洞的尺寸，必须大于100100mm。3） 通风及空调风管予留孔洞尺寸，应比风管截面尺寸每边大100mm，孔洞允许偏差为20mm， 4） 消防箱予留孔洞尺寸： 管道为下进并垂直墙面出水时，孔洞下方比箱体尺寸大350mm，其余三个方向比箱体尺寸各大50mm，消火栓箱底距建筑地坪950mm。 管道为侧进下出时，管中心距建筑地坪1200mm，进水一侧孔洞比箱体尺寸大350mm，其余三个方向孔洞比箱体尺 寸50mm。12、消火栓出口安装高度为栓口距建筑地坪1100mm。13、给水管配件安装高度及卫生洁具安装高度按国家规范验收。14、施工单位予留工作结束，自检合格后，必须填写“隐蔽工程验收单”报送监理，由监理工程师复检签字认可后方可封模，“隐蔽工程验收单”应一式两份，双方签字，由施工和监理方分别存档。（2）钢塑复合管、镀锌钢管的安装（1）管材外观检查，用于工程上的管材应进行外观抽检，应符合如下要求： 1、 管材的品牌与规格符合设计要求； 2、镀锌焊接钢管不得出现镀锌层脱皮； 3、钢塑复合管衬塑要求平整光滑；（2）管子切断与开槽：1、切管必须采用专用切管工具；2、丝口连接钢管切断面倾斜不得超过1/2 螺距；3、衬塑复合管切管时需注意管内衬塑的保护；4、管口开槽应保证平整规范；（3） 钢管连接： 1、DN100mm时采取丝扣连接，丝口填料为细油麻丝加厚白漆，丝口连接结束后，应将外露在配件外的丝口上填料清理干净，钢管外露的丝口应涂红丹及银粉漆各二度用以防锈，管径DN50的钢管应清除内口的毛刺和麻丝。2、DN100mm时采取法兰连接或沟槽连接。法兰连接时应注意法兰面的清理，垫圈材料复合要求。沟槽连接时应采用专用的配套管件。（3）室内PPR给水管的安装（1） 严格把好原材料的质量关，要求产品的质量技术资料齐全，进场产品与资料标明的技术指标一致。（2）PPR管施工操作规程：1、PP-R 管道接口为熔接，当热熔工具接通电源后，达到工作温度指示灯时，方能开始操作；2、切割管材，必须使断面垂直管轴线。使用专用的切割工具，切割后断面应除去毛边和毛刺；3、管件与管材的连接端面必须清洁、干燥、无油；4、用卡尺和合适的笔在管端测量，并标出热熔深度，热熔深度应符合规定；5、熔接弯头或三通时，按图纸要求，应注意其方向，在管件和管材的直线方向上，用辅助标志标出其位置；6、连接时，无旋转地把管端导入加热套内，插入到所标志的深度，同时无旋转地把管件推到加热头上，达到规定标志处，加热时间必须满足规定；7、达到加热时间后，立即把管材和管件从加热套与加热头上同时取下，迅速无旋转地直线均匀地插入到所标的深度，使接头处形成均匀的凸缘；8、在规定的加工时间内，刚熔好的接头还可校正，但严禁旋转；9、特别注意：管道使用热熔工具时，应遵守操作规程，注意防潮和污染、操作现场不得有明火，严禁对PP-R给水管进行明火烘烤，PP-R给水管不得作为拉攀、吊架等使用；直埋管隐蔽后应在地面和墙面标明暗管的位置和走向；10、热熔连接24 H 后，可进行正常的水压试验；11、暗装的管道，必须在试压合格后，土建方能施工。（4）室内UPVC排水管安装1、伸缩节安装：卫生间伸缩节的上口在立管三通下100mm；厨房间伸缩节的下口在立管三通上面100mm；超过24 的高层建筑厨房及卫生间内大于或等于DN100的UPVC管应在楼面下设防火圈。大口径UPVC排水横管宜采用专用配件弹性橡胶密封圈连接，即采用UPVC给水管连接形式，厨房有洗涤盆及地漏时，伸缩节装在水盆三通上方。2、排水管固定（UPVC管）：住宅立管在2000mm高度设墙卡，墙卡为两个半圆型，墙卡的固定是采用电锤或电钻用12钻头钻孔然后打入10尼龙膨胀管，最后将管卡的杆部打入尼龙膨胀管内，以其固定，切记不能用木塞固定；通常情况下，卫生间DN100排水支管及DN50排水支管各设吊卡1个，层高在3000mm时，可设两个墙卡；吊卡为两个半圆型，吊卡需在顶板打膨胀螺栓，膨胀螺栓规格为M8X90,采用调节螺栓固定。吊卡的间距见下表。3、予留孔洞套管口径：套管口径应比管道口径大两级，预留洞口坐标位置正确，洞口形状为上大下小。大便器DN150；洗脸盆DN100；地漏DN100；浴缸DN100；DN100立管DN150；拖布盆DN100；洗涤盆DN100。4、在整个楼层结构施工过程中，水电队应配合土建做好管道穿越墙壁和楼板的预留孔洞。孔洞尺寸如设计无明确规定时，可比管道外径大50100 mm。当管道穿越地下室钢筋混凝土外墙时（墙厚应大于200），需予留防水套管。当管道穿越建筑物横梁及剪立墙时，应予留套管。当管道穿越屋顶水箱底板、顶板及侧壁时，应予留防水翼环管。请详见国标S312。5、防水套管及套管的口径应比管道口径大两号，套管应由持有上岗证的焊工制作，钢套管及翼环用A3材料制作，T42 焊条焊接。在加工II型钢性防水套管时，仅允许铸铁管穿过套管，不允许将铸铁管承口或UPVC排水管承口打入防水套管内。防水套管的墙厚应不小于200 mm，防水套管与管道的空间采用油麻及石棉水泥填充。6、管道系统的安装宜在墙面粉刷结束后连续完成。安装间断时，敞口处应临时封闭。7、立管和横管均应按设计规定设置伸缩节及固定支架。管端插入伸缩节处预留的间隙应为：夏季，510 mm；冬季，1520 mm。并按户记录伸缩节的伸缩量，以便填写资料时进行评分。8、UPVC管道支撑件的间距，立管外径为50 mm的应不大于1.5 m；外径为75 mm及以上的应不大于2 m，横管应不大于下表规定： UPVC横管支撑件的间距外径（mm）405075110160间距(mm)400500750110016009、横管坡度: 横管坡度应符合标准坡度2.6。10、管道的配管及粘接工艺，必须按下列规定执行： 、锯口及坡口：（）锯管长度应根据实测并接合各连接件尺寸逐层确定。（）锯管工具宜选用细齿锯、割刀和割管机等机具。断口应平整 并垂直于轴线，断面处不得有任何变形，无毛刺。（）插口处可用中号板锉锉成15度30度坡口。坡度口厚度宜 为管壁厚度1/31/2，长度一般不小于3 mm。坡口完成后 应将残屑清理干净。 、粘接面的清理： 管材或管件在粘合前应用棉纱或干布将承口内侧和插口外侧擦试干净，使被粘结面保持清洁，无尘砂与水迹。当表面沾有油污时，须用棉纱蘸丙酮等清洁剂擦净。、管端插入承口深度： 配管时应将管材与管件承口试插一次，在其表面划出标记，管端插入承口的深度不得小于下表：管材插入管件承口深度 (mm) 表序号外径 （mm）管端插入承口（mm）40255025754011050 16060 、胶粘剂涂胶：用油刷蘸胶粘剂涂刷被粘接插口外侧及粘接承口内侧时，应轴向涂刷，动作迅速、涂抹均匀、且涂刷的胶粘剂应适量，不得漏涂或涂抹过厚。冬季施工时尤须注意，应先涂承口，后涂插口。、承插接口的连接：承插口涂抹胶粘剂后，应即找正方向将管子插入承口，使其准直，再加挤压。应使管端插入深度符合所划标记，再将管道旋转90度。并保证承插接口的直度和接口位置正确，还应保持静待23分钟，防止接口滑脱，预制管段节点间误差不大于5 mm 。、承插接口的养护：承插接口插接完毕后，应将挤出的胶粘剂用棉纱或干布蘸清洁剂擦试干净。根据胶粘剂的性能和气候条件静置至固化为止。冬季施工时固化时间应适当延长。、当埋地管为铸铁管时，底层塑料管插入其承口部分的外侧应先用砂纸打毛，插入后用油麻丝填嵌均匀，以石棉水泥捻口，不得采用水泥砂浆。操作时应注意防止塑料管变形。、管道安装一般应自下向上分层进步行，先安装立管，后安装横管，连续施工。、立管的安装，可按照下列操作工艺进行：（）按设计要求设置固定支架或支承件后，再进行立管的吊装。（）安装立管时，一般先将管段吊正，再安装伸缩节。将管端插口平直插入伸缩节承口橡胶圈中，用力应均衡，不可摇挤，避免橡胶圈顶歪。安装完毕后，随即将立管固定。、横管的安装，可按照下列操作工艺进行： （）一般应将予制好的管段用铁丝临时吊挂，查看无误后再进行粘接。（）粘接后，应迅速摆正位置，按规定校正坡度。用木楔卡牢接口，紧住铁丝，临时加以固定。待粘接固化后，再紧固支承件，但不宜卡箍过紧。11、上下水管等预留洞口座标位置应正确，洞口形状为上大下小；管道安装前，楼板板厚范围内上下水管的光滑外壁应先做毛化处理，再均匀涂一层401塑料胶，然后用筛洗的中粗砂喷洒均匀；现浇板预留洞口填塞前，应将洞口清洗干净、毛化处理、涂刷加胶水泥浆作粘接层。洞口填塞分二次浇筑，先用掺入抗裂防渗剂的微膨胀细石混凝土浇筑至楼板厚度的2/3处，待混凝土凝固后进行4h蓄水实验；无渗漏后，用掺入抗裂防渗剂的水泥沙浆填塞。管道安装后，应在洞口处进行24h蓄水实验；防水层施工前应先将楼板四周清理干净，阴角处粉成小圆弧，防水层的泛水高度不得小于300mm；地面找平层向地漏放坡1-1.5，地漏口要比相邻地面低5mm；有防水要求的地面施工完毕后，应进行24h蓄水实验，蓄水高度为20-30mm；烟道根部向上300mm的范围内宜采用聚合物防水砂浆粉刷，或采用柔性防水层。（5）室内消火栓系统与自动喷水灭火系统的安装1、管网安装：当管材采用镀锌焊接钢管时，管道直径小于100 mm 时，应采用丝扣连接，管径大于或等于100 mm 时，可采用卡箍或法兰接口。2、管道的安装位置应符合设计要求，管道的中心线与梁、柱、楼板的最小距离应符合下列规定：公称直mm253240507080100125150200距离 mm404050607080100125150200 3、管道应固定牢固，管道或支架之间的距离应符合下列规定：公称直mm253240507080100125150200距离 mm3.54.04.55.06.08.08.57.08.09.54、管道支架、吊架的安装位置合适，与喷头之间距离不应小于300 mm；与末端之间的距离不应大于750 mm 。5、配水支管上每一直管段、相邻两喷头之间的管段设置的吊架均不宜少于1个；当喷头之间的距离小于 1.8 m 时，可隔段设置吊架，但吊架的间距不宜大于 3.6 m 。6、当管道的公称直径等于或大于 50 mm 时，每段配水管干管或配水管设置防晃支架不应少于 1 个；当管道改变方向时，应设防晃支架。 7、竖直安装的配水干管应在其始端和终端设防晃支架或采用管卡固定，其安装位置距地面或楼面宜为 1.5 - 1.8 m 。8、管道穿过建筑物变形缝时，应设置柔性短管。穿过墙体或楼板时，应加设套管，套管长度不得小于墙体厚度，或应高出楼面或地面 50 mm ；管道的焊接环缝不得位于套管内。套管与套管的间距应采用不燃材料填实。9、管道水平安装时，宜设 0.003-0.005的坡度，且应坡向排水管。10、配水干管或配水管应作红色或红色环圈标志。11、喷头的安装应在系统试压冲洗合格后进行。12、喷头的安装宜采用专用的弯头和三通。13、当喷头溅水盘高于附近梁底或高于宽度小于 1.2 m 的通风管道腹面时，喷头溅水盘高于附近梁底、通风管腹面的最大垂直距离应符合下列规定：喷头与梁、通风管道的水平距离（mm）喷头溅水盘高于底、通风管道腹面的最大距离 （mm） 300 -600 25 600 -750 75 750 - 900 75 900 - 1050 100 1050 - 1200 150 1200 - 1350 180 1350 - 1500 230 1500 - 1680 280 1680 - 1830 36014、湿式报警阀组应安装在便于操作的明显位置，距室内地面高度宜为 1.2 m；两侧距墙的距离不应小于 0.5 m ；正面与墙的距离不应小于 1.2 m。安装报警阀组的室内地面应有排水设施。15、湿式报警阀组前后的管道中能顺利充满水；压力波动时，水力警铃不 应发生误报警。16、水力警铃和湿式报警阀组的连接应采用镀锌焊接钢管，当采用镀锌焊接钢管的公称直径为 15 mm 时，其长度不应大于 6.0 m ； 当采用镀锌焊接钢管的公称直径为 20 mm 时；其长度不应大于 20 m ； 安装后水力警铃的启动压力不应小于 0.05 Mpa 。17、管网安装完毕后，应对其用水进行强度试验、严密性试验和管道冲洗。18、当系统工作压力等于或小于 1.0 Mpa 时，水压强度试验压力为设计工作压力的1.5 倍 ，并不低于 1.4 Mpa；系统工作压力大于 1.0Mpa时，水压强度试验压力为该工作压力加 0.4 Mpa 。19、水压强度的测试点应设在系统管网的最低点。对管网注水时，应将管网内的空气排尽，并应缓慢升压，达到试验压力后，稳压 30 min ，目测管网应无泄露和变形，且压力降不应大于0.05 Mpa 。20、水压水密性试验应在水压强度试验和管网冲洗合格后进行。试验压力应为设计工作压力，稳压 24 h ，应无泄漏。21、管网冲洗时排水管道截面积不得小于被冲洗管道截面的 60 % 。22、管道冲洗时的水流速度不宜小于 3 m/s ，其流量应符合下列规定；管道公称直径（mm）30025020015012510080655040冲洗流量（L/S）2201549858382515106423、管道冲洗应连续进行，当出口处水的颜色、透明度与入口处的颜色基本一致时，冲洗方可结束。24、系统应在会同消防等有关部门进行的系统调试、系统验收合格并签署有关文件表格后方可使用。（五） 室外给排水系统施工监理（1）室外球墨铸铁管施工监理1、沟槽开挖控制要点：1）沟槽开挖前工作，开槽前要认真调查了解地上地下障碍物，以便开槽时采取妥善加固保护措施，根据业主方提供的现况地下管线图和现场调查，统计出现况地下管线情况，采取有效措施加以保护。 2）沟槽开挖形式，根据设计图中设计管道的规格及埋置深度以及规范要求来确定沟槽开挖的形式。沟底宽度和沟槽边坡严格按照规范执行。 3）开挖方法，土方开挖采用机械开挖，槽底预留20cm由人工清底。开挖过程中严禁超挖，以防扰动地基。对于有地下障碍物（现况管缆）的地段由人工开挖，严禁破坏。 4)开槽后及时约请各有关人员验槽，槽底合格后方可进行下道工序。如遇槽底土基不符合设计要求，及时与设计、监理单位及地勘部门联系，共同研究基底处理措施，方可进行下道工序。 2、下管：在沟槽检底后，经核对管节、管件位置无误后立即下管。下管时注意承口方向保持与管道安装方向一致，同时在各接口处掏挖工作坑，工作坑大小为方便管道撞口安装为宜。4、清理承口：清刷承口，铲去所有粘结物，如砂子、泥土和松散土涂层及可能污染水质、划破胶圈的附着物。5、清理胶圈，上胶圈：检查胶圈是否到位，若到位则抹上润滑剂，若不到位则重新安装。6、清理插口表面：接口前需将插口外表面清洗干净，涂刷润滑剂至标线处。7、接口：插口对承口找正， 将管拉入，在拉管进程中，应注意使插入管保持平直，防止插入管另一端上翘或发生其他偏移。插口处划有二条标志线，拉入到已看不见第一条线，而只看见第二条线的位置为止。接合完毕后，必要时用塞尺检查橡胶圈是否在正常位置。管子安装不理想时，应将管子分离后，再重新安装。8、检查“第一节管与第二节管安装要准确，管子承口朝来水方向。安完第一节管后，用钢丝绳和手板葫芦将它锁住，以防止脱口。安装后，检查插口推入承口的位置是否符合要求，用探尺插入承插口间隙中检查胶圈位置是否正确，并检查胶圈是否撞匀。9、支墩制作：管道安装完成后，按照设计和规范要求制作管道支墩，支墩强度达到要求方可试压。10、安装注意事项：1）管子需要截短时，插口端加工成坡口形状，割管必须用球墨铸铁管专用切割机，严禁采用气焊。2）上胶圈之前注意，不能把润滑剂刷在承口内表面，不然会导致接口失败。（2）室外给水PE管施工监理1、沟槽开挖参考球墨铸铁管沟槽开挖方式，验槽时特别注意沟槽内不得有能导致PE管损伤的尖锐硬物，如玻璃、石子等，验槽完后按照规范垫沙。2、PE管安装注意事项：1）切管需采用专用切管工具，切割管材，必须使断面垂直管轴线，切割后断面应除去毛边和毛刺；2）、热熔工具保持干净，接通电源后，达到工作温度指示灯时，方能开始操作；3）、对接操作时施加外力保证接口断面完好对接，待其达到一定强度方可拆除对接工具。3、PE管回填：回填时特别注意按规范覆盖沙子，剔除第一层回填土内硬物。（3）室外排水HDPF管施工监理1、HDPE双壁波纹管安装时，管道应铺设在原状土地基或经开槽后处理回填密实的地层上，管道在车行道下管顶覆土厚度不小于700mm。聚乙烯双壁波纹管管道工程可同槽施工，可按一般管道同槽铺设设计、施工的有关规定进行。当管道穿越铁路、高等级道路路堤及有障碍的构筑物时，应设置钢筋混凝土、钢、铸铁等材料制作的保护套管，套管内径应大于波纹管外径300mm以上，管道与管套之间的端部处空间用填料填塞。2、沟槽槽底净宽度，宜按管外径加600mm确定，一边与人工在槽底作业为宜。雨季施工，应尽量缩短开槽长度，做到成槽快，回填快，并做好防泡槽的措施。一旦发生泡槽，应将水排除，把受泡的软土层清除，换填砂石料或中粗砂，做好基础处理。3、管道基础设计，采用垫层基础。对一般的土质地段，基地只需铺一层砂垫层，或碎石，其厚度不小于100mm；对软土地基槽底又处在地下水位时，宜铺垫一层砂砾或碎石，其厚度不小于150mm，碎石粒径为5mm-40mm，上面再铺砂垫层（中、粗砂），厚度不小于50mm，垫层总厚度不小于200mm。4、管道安装一般均可采用人工安装。安装时，由人工抬管道两端传给槽底施工人员。明开槽，槽深大于3m或管径大于400mm的管道，可用非金属绳索溜管，使管道平稳地放在沟槽管位上。严禁用金属绳索构筑两端管口或将管道自槽边翻滚入槽中。混合槽或支撑槽，因支撑的影响，宜采用从槽的一端集中下管，在槽底将管道运至安装位置进行安装。5、承插口管安装应将插口顺水流方向，承口逆水流方向，有下游向上游依次安装。管道长短的调整，可用手锯切割，但断面应垂直平整，不应有损毁。6、管道连接采用橡胶圈密封接口时应遵守以下规定：接口前，应先检验胶圈是否配套完好，确认胶圈安放位置及插口应插入承口的深度。接口作业时，应先将承口的内工作面用棉纱清理干净，不得有泥土等杂物，并涂抹润滑剂，然后立即将插口段的中心对准承口的中心轴线就位。插口就位后插入承口。可在管端部设置木挡板，用撬棍是被安装的管道沿着对准的轴线徐徐插入承口内，逐节依次安装。De400mm的管道可用柔性缆绳系住管道用手动葫芦等提力工具，严禁用施工机械强行推顶管道插入承口。（4）室外消火栓系统及消防水泵接合器安装1、消防水泵接合器和消火栓的位置标志应明显，栓口的位置应方便操作。消防水泵接合器和室外消火栓当采用墙壁式时，如设计未要求，进、出水柱口的中心安装高度距地面应为1.10m，其上方应设有防坠落物打击的措施。2、室外消火栓和消防水泵接合器的各项安装尺寸应符合设计要求，栓口安装高度允许偏差为20mm。3、消防水泵接合器的安全阀及止回阀安装位置和方向应正确，阀门启闭应灵活。4、系统必须进行水压试验，试验压力为工作压力的1.5倍，但不得小于0.6MPa。试验压力下，10min内压力降不大于0.05MPa，然后降至工作压力进行检查，压力保持不变，不渗不漏。（5）室外雨水回收系统安装1、管网及水泵机组安装验收同给水系统；2、中水给水管道不得装设取水水嘴。3、中水供水管道严禁与生活饮用水给水管道连接，并应采取下列措施：1 中水管道外壁应涂浅绿色标志；2 中水池（箱）、阀门、水表及给水柱均应有中水”标志。4、中水管道与生活饮用水管道、排水管道平行埋设时，其水平净距离不得小于0.5m；交叉埋设时，中水管道应位于生活饮用水管道下面，排水管道的上面，其净距离不应小于0.15m。（6）室外给排水构筑物施工及验收1、沟基的处理和井他的底板强度必须符合设计要求。2、排水检查并、化粪池的底板及进、出水管的标高，必须符合设计，其允许偏差为5mm。3、井、池的规格、尺寸和位置应正确，砌筑和抹灰符合要求。4、井盖选用应正确，标志应明显，标高应符合设计要求。（六）水泵房的安装监理1、水泵就位前的基础混凝土强度、坐标、标高、尺寸和螺栓孔位置必须符合设计规定。2、水泵试运转的轴承温升必须符合设备说明书的规定。3、敞口水箱的满水试验和密闭水箱（罐）的水压试验必须符合设计与本规范的规定。检验方法：满水试验静置24h观察，不渗不漏；水压试验在试验
