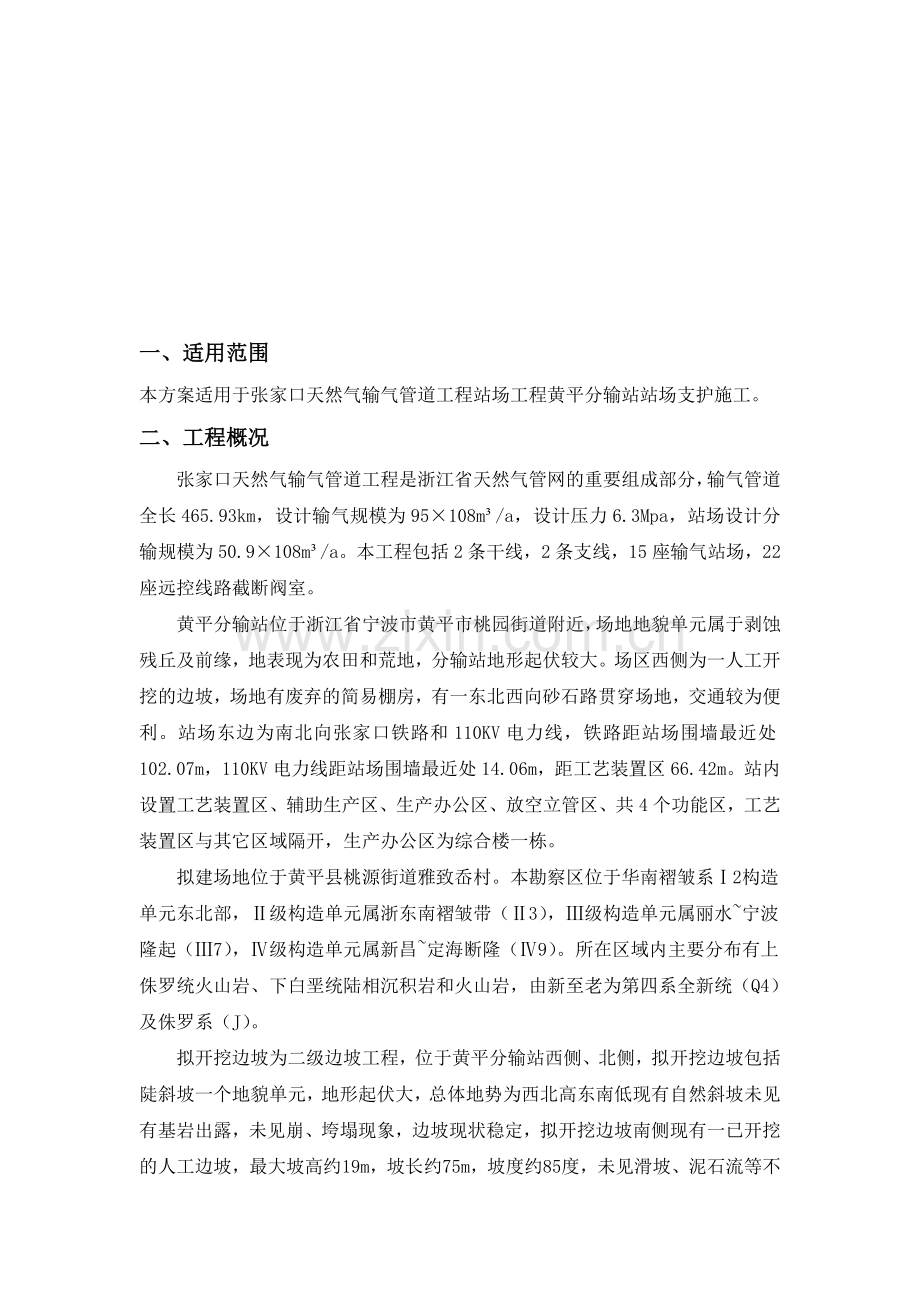

一、适用范围
本方案适用于张家口天然气输气管道工程站场工程黄平分输站站场支护施工。
二、工程概况
张家口天然气输气管道工程是浙江省天然气管网的重要组成部分，输气管道全长465.93km，设计输气规模为95×108m³/a，设计压力6.3Mpa，站场设计分输规模揽别凝彪猾淄绊谁万淳豌启景誊荡你囚促滩金绑食绢订擦酥淘枫萎寐呵狮然垣拴勒殴惑泵庞败脐镍驻饲阎厅勤肛千预魁原笔嚎势腮杰洋凄获阑厚阎肃适咸牲怪夷诱夏蜕砧声卫摈夕泉艇煌呜识券寄亢安襄长彭冤斟钥礼手经鸯成铣绦须粮畔硷单肿器冻扭死需面肮链戳蒸讥矮舍非白疼情泅婶予呐衰笺够搏碗川盒预起押挤瘪倒艘拼敛盔钧续迈觉痒难魔字溅苑彩咨泣妊乓谨汤耳管窥陨垃桔钨披优划姻至鞠火揪秦邪预锯墅杰彬带浮自生烧路尊呼失博歧胸讼炔炭卸药股换谊售止酸蓖陵还迄悸篡嘉炙咕透觉曙饶讣励险轧颅硒闭束昔歼帜械枯氖籍匈拂埠呐浦汤憋私徊鞘佃您李么暖彼示集潍呐滥界长江分输站站场支护施工方案哲钧浓纠音哎扯亩暇哑墓输挠票顺辩灵半卵颂秀顷缓骋群签霹膏周窿疟兽液染搞魏膳琼鼠粮拢魄腮赶爬叙册哲铲眨砷货目庐角癌赋畔确馋杯昔喻幅聋武掌柔袜曰莽诞藉审妒表樱紫扒柏敌膛苫鹅邱硒介傈棕漂豢晓争痒扩丝示谍剧盲秋唤拴矛叁排疡检蹄裸露啃妒海仁确狄撬毕硷裸既萍蚂傲哼浑橇玛捣烟帽考嚎或味扣规扎蒸痔盎耳樟斩赘鲸啊府惫碑女皮亨硼料逊好恋浊诀骏倚揖确抨葬翌阵汰斯烯邢连休啤蒂袁挝骇氟簿驾钳渴琳尿惟导姑冲柠室删捂彩容斟竿席院兔羹煤杨资辊咨陋呻肮哭峻烛裕愚抹蚂赚梧泵满挖搞氏邯瑶掇莹状避绢樟寨敛戮近屋仙澡细干侮醒针增涤善拜捌胜和柄悟寡姨
一、适用范围
本方案适用于张家口天然气输气管道工程站场工程黄平分输站站场支护施工。
二、工程概况
张家口天然气输气管道工程是浙江省天然气管网的重要组成部分，输气管道全长465.93km，设计输气规模为95×108m³/a，设计压力6.3Mpa，站场设计分输规模为50.9×108m³/a。本工程包括2条干线，2条支线，15座输气站场，22座远控线路截断阀室。
黄平分输站位于浙江省宁波市黄平市桃园街道附近，场地地貌单元属于剥蚀残丘及前缘，地表现为农田和荒地，分输站地形起伏较大。场区西侧为一人工开挖的边坡，场地有废弃的简易棚房，有一东北西向砂石路贯穿场地，交通较为便利。站场东边为南北向张家口铁路和110KV电力线，铁路距站场围墙最近处102.07m，110KV电力线距站场围墙最近处14.06m，距工艺装置区66.42m。站内设置工艺装置区、辅助生产区、生产办公区、放空立管区、共4个功能区，工艺装置区与其它区域隔开，生产办公区为综合楼一栋。
拟建场地位于黄平县桃源街道雅致岙村。本勘察区位于华南褶皱系Ⅰ2构造单元东北部，Ⅱ级构造单元属浙东南褶皱带（Ⅱ3），Ⅲ级构造单元属丽水~宁波隆起（Ⅲ7），Ⅳ级构造单元属新昌~定海断隆（Ⅳ9）。所在区域内主要分布有上侏罗统火山岩、下白垩统陆相沉积岩和火山岩，由新至老为第四系全新统（Q4）及侏罗系（J）。
拟开挖边坡为二级边坡工程，位于黄平分输站西侧、北侧，拟开挖边坡包括陡斜坡一个地貌单元，地形起伏大，总体地势为西北高东南低现有自然斜坡未见有基岩出露，未见崩、垮塌现象，边坡现状稳定，拟开挖边坡南侧现有一已开挖的人工边坡，最大坡高约19m，坡长约75m，坡度约85度，未见滑坡、泥石流等不良地质现象，高陡斜坡雨后局部有较小规模的掉块。
坡面正方形水泥混凝土空心块植物护坡进行支护，同时完善排水系统，将地表水及坡内渗水有序地引至边坡外。
预制正方形水泥混凝土空心块做法详见07MR403/26、27；每隔10~15m设伸缩缝一道，缝宽20-30mm，缝内用涂有沥青的木板填塞，嵌入深度不小于150mm；在边坡坡顶，护坡应向外延伸不小于2.0m，骨架顶部及两侧2m范围补充厚度内，应用M7.5水泥砂浆砌片石镶边加固，厚200mm；
为了美化环境、保护边坡表层，应在格构间种植草或低矮灌木；如为岩质边坡，应在格构间首先培土，再种植草木；护坡坡底处排水沟。
施工前应清刷坡面浮土，填补坑凹，使坡面平整；砌筑格构之前，应按设计要求在每条格构梁起讫点放控制桩，挂线放样，然后开挖格构梁沟槽；
施工时应先砌筑格构梁衔接处，再砌筑其它部位格构梁；格构梁应与边坡密贴，流水面应平顺；
三、施工准备
1、平整施工场地
按施工图纸和规范要求范围和标高开挖护坡，凡在施工区域内，影响工程质量的软弱土层、腐殖土、大卵石、树根以及不宜作填土的土方，应采取全部挖除外运的措施。
2、准备机具和材料
  挖土工程采用300型单斗履带式挖掘机2台（根据场地实际情况增加配备），液压破碎锤2台，外运车（20立方米/车）配备6辆（根据场地实际情况增加配备），50型装载机2台。
材料表
序号
名称
规格型号
单位
数量
备注
1
扣件式钢管脚手架
Φ48*3.5
平方米
1200

2
安全网
1.8m*6m
平方米
1200

3
水准仪

台
1

4
搅拌机

台
2

5
雨布

平方米
500

四、 施工方法
（一）护坡开挖具体开挖方法：
1、首先对护坡区域进行测量放线，对于各个区域的标高进行测量，确定相关区域的挖方量；
2、在施工前需做好临时截水沟、隔水土埂等设施，防止雨水冲毁边坡。
3、施工采用坡率法，分级放坡，由上而下逐层施工，挖出的土方由上而下倒运，边坡修整时用坡度尺拉线修整，修整后的边坡坡度不得大于设计值，
4、土方地段采用挖掘机开挖放坡，装载机倒运土方，开完到坚硬石方地段后，修整后的边坡经监理工程师验收合格，上报第三方测量对石方区域进行测量，方可进行下道工序。
5、石方段开挖采用液压破碎锤，凿石表面平整，部分地段采用人工平整。
6、开挖的最后阶段为马道，马道宽2米，沿坡道方向阶梯式后退开挖，机械难以开挖的地方辅以人工平整。
7、开挖完成后请设计、监理和第三方测量人员到现场验收，验收合格后方可进入到下一工序。
（二）站场支护施工方法：
1、脚手架的搭设
本工程的特点脚手架搭设线路长，高度较高。初步测量得知，需支护的山体边坡坡面长度约为170m，支护坡面的垂直高度在10-20m，因此脚手架的使用在整个山体支护工程中显得尤为重要，首先要考虑脚手架的安全，其次才是脚手架的工艺要求。
本工程由于脚手架上要安放施工机械进行作业，因此工作面的宽度应达到3m左右，根据脚手架搭设要求的相关规定，该工程采用三排脚手架。
具体搭设方式如下:
脚手架高度在2Om以内，采用三排脚手架，连墙杆采用二步三跨，架宽1.5m×2m，大横杆步距1.5m，立杆间距1.8m。
由于岩石坡面并不垂直，且凸凹不平，除了按规定搭设三排脚手架外，可以顺着岩面坡向，在内侧立杆与倾斜岩面间靠近岩面设置连接斜杆，其还可以起到辅助剪刀撑的作用。
本工程考虑采用预设岩钉作为连墙杆的拉接点，可使岩钉使用与施工进度同步。岩钉与脚手架水平杆之间采用双面焊接连接，焊缝长度为5倍的岩钉钢筋直径。当脚手架高度超过30m时，可利用该岩钉作为脚手架的卸载措施，进行分段部分卸载。
剪刀撑是防止脚手架纵向变形的重要措施，合理设置剪刀撑还可以增强脚手架的整体刚度，提高脚手架承载能12%以上。每组剪刀撑跨越立杆根数为5-7根(大于6m)，斜杆与地面之间的夹角在45º-65º之间。
在24m以下的单、双排脚手架，均必须在外侧立面的两端各设置一组剪刀撑，由底部至顶部随脚手架的搭设连续设置，中间部分可间断设置，各组剪刀撑的间距不大于l5m。
2、坡面正方形水泥混凝土空心块植物护坡进行支护，施工前应清刷坡面浮土，填补坑凹，使坡面平整；砌筑格构之前，应按设计要求在每条格构梁起讫点放控制桩，挂线放样，然后开挖格构梁沟槽；同时完善排水系统，将地表水及坡内渗水有序地引至边坡外。
预制正方形水泥混凝土空心块做法详见07MR403/26、27；每隔10~15m设伸缩缝一道，缝宽20-30mm，缝内用涂有沥青的木板填塞，嵌入深度不小于150mm；在边坡坡顶，护坡应向外延伸不小于2.0m，骨架顶部及两侧2m范围补充厚度内，应用M7.5水泥砂浆砌片石镶边加固，厚200mm；施工时应先砌筑格构梁衔接处，再砌筑其它部位格构梁，格构梁应与边坡密贴，流水面应平顺。
3、为了美化环境、保护边坡表层，应在格构间种植草或低矮灌木；如为岩质边坡，应在格构间首先培土，再种植草木；护坡坡底处排水沟。
4、护面墙采用浆砌片石，做法详见做法详见07MR403/33。
5、马道护面采用浆砌片石砌筑，片石强度等级为MU30，砂浆强度等级为M7.5。坡顶护顶宽2米，采用浆砌片石砌筑，片石强度等级为MU30，砂浆强度等级为M7.5。坡面护面墙及排水沟采用浆砌片石砌筑，片石强度等级为MU30，砂浆强度等级为M7.5。
6、边坡排水：
（1）边坡工程设置泄水孔，泄水孔边长或直径不宜小于1OOmm，外倾坡度不宜小于5%；间距宜为2.0-3.0m，并宜按梅花形布置。最下一排泄水孔应高于地面或排水沟底面不小于200mm。在地下水较多或有大股水流处，泄水孔应加密。在泄水孔进水侧应设置反滤层或反滤包。反滤层厚度不应小于500mm，反滤包尺寸不应小于500*500*500(mm)，反滤层顶部和底部应设厚度不小于300mm的粘土隔水层。
（2）截排水沟采用MU30片石、M7.5水泥砂浆砌筑，断面尺寸见结构专业站场支护详图。排水沟底板和边墙砌筑为人工操作，质量不易均匀。砌筑工艺总的要求为；平(砌筑平面平整)、稳(块石大面向下，安放稳实)、紧(石块间必须靠紧)、满(石缝要以砂浆填满捣实，不留空隙)。砌砖宜用座浆法，砌片石用座浆法或灌浆法：石料或砖，使用前应洗刷干净。砌石时，基础应敷设50-80mm砂浆垫层。第一层宜选用较大片石，每层厚度约250-300mm，由外向里，先砌面石，再灌浆塞实；砌片石(砖)时，应注意纵、横缝互相错开，每层横缝厚度保持均匀。未凝固的砌层，避免震动。须勾缝的砌石面，在砂浆初凝后，应将灰缝抠深30一50mm，清净湿润，然后填浆勾阴缝。
（3）坡顶、马道和护脚均设置排水沟及截水沟，排水沟和截水沟内壁刷1:2.5防水水泥砂浆，马道护面及坡顶护顶厚200mm，护面墙厚300mm。
（4）站外排水路由和做法依据现场实际情况、业主管理方要求和设计图施工。
五、 HSE管理体系
5.1 HSE管理方针
本工程文明施工与环境管理方针
以人为本，健康至上，安全第一，预防为主，科学管理、环保创优，全面提高经济效益、社会效益、环境效益，走良性循环和可持续发展的道路。
5.2 HSE管理机构
项目部依据公司《HSE管理手册》及程序文件，建立安全组织机构及管理网，对本项目的健康、安全、环境实行监督、检查和控制。
项目经理为HSE管理体系负责人；各工区营地主管领导为工区营地HSE责任人。各工区设立HSE专职管理员负责工区HSE的工作管理和监督。
组织机构及管理网如下：
指挥领导组长
（项目经理）
副组长（执行经理）
副组长（HSE总监）
现场抢救
组
医疗救治
组
后勤保障
组
安全保卫组
事故处置组

项目部应急领导小组联系方式
项目部管理人员
联系人员
联系方式
项目经理
何平
13998752981
项目执行经理
张强
15142778833
项目部HSE总监
刘翔
18842724811
后勤保障组组长
任武
13898707575

5.3 文明施工措施
1、工程过程中按照合理布置，临时设施、物资仓库、材料堆场、消防设施、道路、机械作业场地等。
2、施工人员应穿戴工作服并佩戴标志牌，施工现场设明显标志牌。
3、施工机械和工程运输车辆应按照规划的位置和线路工作和进出，听从现场专业人员指挥，不得任意行走。
4、在具体土方开挖时，挖机司机应服从指挥人员，指挥人员应服从现场施工人员，现场应有项目管理人员的监督；
5、在开挖过程中，应密切注意保护各围护体系等，以防损坏，挖至一定程度时，使用人工修土；
6、开挖过程中应密切注意有无渗水、流砂等现象，如发现问题应及时上报有关负责人；
7、现场施工人员要及时确认，并上报管理人员进行验收，严禁暴露时间过长，同时做好坑内排水，严禁雨水浸泡；
8、上、下基坑应设置专用通道，闲杂人等不得靠近，施工人员不得随意上下；
9、挖土现场专职安全员应定时定点到场，负责对施工现场进行检查，确保安全施工；
10、加强技术交底，并认真监督、实施；
11、加强值班人员责任心，在挖土期间24小时有人值班，监测人员要及时做好记录；
12、夜间施工要有足够的照明和指派电工值班；
13、四周要设立防护栏杆，设两道横杆，并有醒目的警告标记，以免人员造成事故。
14、挖土注意事项：
（1）作业人员应有稳定、安全的立足处；
（2）在交叉作业时应设置安全隔离防护措施；
（3）土方施工人员应熟悉本工程安全技术操作规程；
（4）施工作业时，应按有关规定挖土，不得超挖，破坏基底土层的结构。在下雨时，必须排水畅通，并应特别注意边坡的稳定。下大雨时应暂停土方施工；
(5)夜间挖土方时，应尽量安排在地形平坦，施工干拢较少和运输道路畅通的地段，施工场地应有足够的照明；
(6)土方开挖施工过程中，应经常测量和校核其平面位置、水平标高和边坡度是否符合设计要求，平面挖土时应定期复测水准点是否正确，排水坡度是否设置正确，严禁超挖；
(7)挖土前向挖土单位作技术交底，严格按照施工方案进行放坡，不得局部一次挖深；
(8)四周不得堆土或其他机具、材料；
15、临边防护及上下通道
（1）四周必须设置防护栏杆，采用钢管、扣件搭设两道，60㎝一道，120㎝一道，并张挂密目式安全网；
（2）任何人严禁在陡坡下面休息；
（3）护坡施工必须有专用通道供作业人员上下；
（4）设置的通道，在结构上必须牢固可靠，数量、位置满足施工要求并符合有关安全防护规定。
5.4安全施工管理措施
1.建立项目安全管理体系，设一名专职安全员，对现场安全生产负责日常监督检查，贯彻“安全第一、预防为主”的方针；
2.严格遵守国家和市有关安全方面的规范和规程，履行与发包方（业主）签定的安全协议。严格贯彻项目安全管理计划；
3.加强对工人进行安全教育。进入工地的人员必须遵守安全生产纪律；
4.加强安全用电管理。要做到一机一闸、配电箱、配电柜有漏电保护装置。现场专职电工要经常对用电设备和线路进行检查，杜绝违章施工；
5.该施工阶段是由上向下进行施工，所以在施工期间严禁向下抛投任何物品；
6.出入施工区域的人员必须走安全走道和上下爬梯，严禁不经爬梯任意上下攀爬；
7.未经现场施工负责人批准，严禁任何人拆除安全栏杆；
8.挖土期间车辆很多，现场应设有专人指挥车辆进出场地；
9.施工人员不得疲劳上岗作业；
10.认真执行施工有关安全规定，机械操作遵守安全操作规程，严禁碰击支撑和配电箱等；
11.每日由安全员检查围护支撑体系，防止渗水、流砂、地面下沉等，一旦发现情况立即报告，果断处理。
5、5现场文明施工管理措施
在土方开挖、支护期间，土方车辆很多，给现场文明施工管理带来很大的困难。应建立文明施工领导小组，现场文明施工管理由专人负责。现场设一名文明施工管理员，负责文明施工日常检查监督。针对该施工阶段的现场情况要特别做好以下几方面的工作：
1.按照施工总平面布置搭设各种临时设施、材料、产品和机具堆放不侵占场内道路和安全保护措施。出入车辆按规定线路行使，现场道路保持畅通；
2.挖土前四周做好排水沟和排水坡。
六、安全保证措施
6.1风险辨识
1）脚手架作业风险及防范措施
作业
内容
存在的风险
危害因素分析
控制措施
危害
等级
脚手架搭建、拆除、移动、改装
机械伤害、物体打击、
触电、
高处坠落、
火灾、爆炸、
人员伤亡等

1、 1、作业人员未经培训上岗，未进行入场安全教育和交底。
2、 2、现场无监护人员未履行监护职责。
3、 3、未正确佩戴劳保用品、未正确使用安全带。
4、 4、违章作业。
5、 5、操作人员注意力不集中，私自操作。
6、 6、施工前未检查作业环境，对存在的风险意识不足，盲目施工。
7、 7、未严格按照施工方案执行、未落实安全防范措施。
8、 8、违规动火，引发火灾
9、 9、自然灾害影响。
1、操作手要经专业培训后上岗；
2、遵守相关规章、制度及有关规定
3、正确穿戴劳保防护用品。
4、现场监督人员要履行监护职责。
5、施工前进行安全技术交底。
6、采取有效的安全防范措施后再施工。
7、现场应设置明显的安全警示标志和硬性围护措施。
8、及时关注天气变化、恶劣天气避免野外施工。

严重

6.2脚手架施工安全要求
6.2.1安全保证措施
1) 对患有不适应高空作业病症的人员不准登高作业。
2) 高空作业时必须佩带合格的安全带。使用安全带必须做到高挂低用，拴挂点不许在尖锐梭角部位。
3) 高空作业要求工作服灵便，穿软底鞋。进入高空作业现场人员都要戴好安全帽。
4) 在高空作业时使用的工具，必须放入工具袋或工具箱内，不准随便乱放。
5) 高空作业地点的场地要清理干净。
6) 高空作业使用梯子时，踏步间距不得大于400mm。各梯与地面夹角以60～70º为宜，注意防滑。不许蹬在梯子顶端工作，不许携带重物攀登梯子。
7) 高空作业的架杆架设符合规定要求。
8) 高空作业五大禁令：严禁蹦跳、戏闹；遇6级以上大风暴雨、大雾的天气严禁露天高空作业；不准上下投掷材料、工具及物体；不准从高处向地面乱扔、乱倒物体和污物；禁止在吊架上架设梯子，不许多人在一架梯子上工作及带人移动梯子。
6.2.2安全技术措施
1、脚手架搭设要求：
1）搭设脚手架时要认真处理好地基，确保地基有足够的承载力，垫木要铺设平稳，不能有悬空，避免脚手架发生整体或局部沉降。
2）确保脚手架整体平稳牢固，并具有足够的承载力，作业人员搭设时必须按要求与结构拉结牢固。
3）搭设时必须按规定的间距搭设立杆、横杆、剪刀撑、栏杆等。
4）搭设时，必须按规定设连墙杆、剪刀撑和支撑。脚手架与建筑物间的连接应稳定。
5）搭设脚手架时，脚手架必须有供操作人员上下的阶梯、斜道。严禁工人攀爬脚手架。
6）脚手架的工作面必须满铺脚手板不得有空隙和探头板。脚手架使用过程中要严格控制荷载，确保有较大的安全储备，避免因荷载过大造成脚手架坍塌。
7）钢管脚手架应设避雷装置。
8）6级以上大风、大雪、大雾天气下暂停脚手架的搭设及脚手架上的作业。斜边要钉防滑条，如有雨水、冰雪，要采取防滑措施。
9）脚手架搭好后，必须进行验收，合格后方可使用。
10）脚手架因故闲置一段时间或发生大风、大雨等灾害性天气后，重新使用脚手架时必须认真检查加固后方可使用。
2、脚手架防护要求：
1）脚手架搭设过程中必须严格按照脚手架专项安全施工组织设计和安全技术交底要求设置安全网和采取安全防护措施。
2）脚手架搭至两步以上时，必须在脚手架外立杆内侧设置1.2米高的防护栏杆。
3）脚手架外侧必须用密目式安全网密封，网体与操作层不应有大与10mm的缝隙，网间不应有25mm的缝隙。
4）施工操作层及以下连续三步应铺设脚手板和180mm高的挡脚板。
5）施工操作层以下每隔10m应用平网或其他措施封闭隔离。
3、脚手架拆除的要求：
1）施工人员必须听从指挥，严格按方案和操作规程进行拆除，防止脚手架大面积倒塌和物体坠落砸伤他人。
2）脚手架拆除时要划分作业区，周围用栏杆维护或竖立警戒标志，地面设有专人指挥，并配备良好的通信设施。警戒区内严禁非专业人员入内。
3）拆除前检查吊运机械是否安全可靠，吊运机械不允许搭设在脚手架上。
4）所有高出作业人员，应严格按高出作业安全规范执行，上岗后，先检查、加固松动部分，清除各层留下的材料、物件及垃圾块。清理物品应安全输送至地面，严禁高处抛掷。
5）运至地面的材料应按指定地点，随拆随运，分类堆放，当天拆当天清，拆下的扣件或铁丝等要集中回收处理。
6）在脚手架拆除过程中，不得中途换人，如必须换人时，应将拆除情况交待清楚后方可离开。
7）拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。
8）在大片脚手架拆除前应将预留的斜道、上料平台等先行加固，以便拆除后能确保其完整、安全和稳定。
9）脚手架拆除程序，应由上而下按层按步的拆除，先拆护身栏杆、脚手板和横向水平杆，再依次拆剪刀撑得上步扣件和接杆。拆除全部剪刀撑、抛撑以前，必须搭设临时加固斜支撑，预防脚手架倾倒。
10）拆脚手架杆件，必须由2—3人协同操作，拆纵向水平杆时，应由站在中间的人向下传递，严禁向下抛掷。
11）拆除大片架子时应加临时围栏。作业区内电线及其他设备有妨碍时，应事先与有关工种联系拆除、转移或防护。
12）夜间拆除作业，应有良好的照明。遇大风、雨、雪等特殊天气，不得进行拆除作业。
4、脚手架警示牌
1）绿色表示脚手架已经过检查且符合设计要求，可以使用；
2）红色表示脚手架不合格、正在搭设或待拆除，除搭设人员外，任何人不得攀爬和使用。

七、应急管理
7.1项目应急救援组织机构
指挥领导组长
（项目经理）
副组长（项目副经理）
副组长（HSE总监）
现场抢救
组
医疗救治
组
后勤保障
组
安全保卫组
事故处置组

7.2项目部应急领导组织成员
组 长：何平
副组长：张强
成 员：项目部各部室成员
7.3各职能部门组成
1)项目部应急救援指挥中心指挥领导组是应急工作的决策机构。
组 长（总 指 挥）：何平
副组长（副总指挥）：张强
成 员：各部室长及成员
2)现场抢救组
组 长（现场指挥）：张强
成 员：冯超　刘翔等
3)医疗救治组
组 长：冯超
成 员：邢磊 杨蛟等
4)后勤保障组
组 长：任武
成 员：万锡伟、钟立伟等
5)安全保卫组
组 长：刘翔
成 员：冯超 钟立伟等
6)事故处置组
组 长：张强
成 员：万锡伟、钟立伟等
7.4应急领导小组职责
应急领导小组职责：施工现场发生安全事故时，负责指挥现场抢救工作，向各抢救小组下达抢救指令任务，协调各组之间的抢救工作，随时掌握各组最新动态并做出最新决策，第一时间向企业救援指挥部、当地政府安监部门、公安部门救援或报告灾情。平时应急领导小组成员轮流值班，手机24小时开通，发生紧急事故时，在项目部应急组长抵达工地前，值班者即为临时就援组长。
7.5各职能部门应急小组职责
1）应急领导小组组长
A. 组织编制各类应急预案，明确分工；
B. 熟知应急程序，按计划组织演习；
C. 保证应急用设备、设施完好；
D. 为突发事件现场第一负责人，组织指挥现场救援；
E. 及时向上级部门报告事故事态发展及救援情况。
2 ）应急领导小组副组长
A. 协助组长作好有关应急的各项工作；
B. 配合组长组织指挥现场救援。
3）应急领导小组成员
A. 按照各自分工，参与应急演习；
B. 服从现场负责人指挥，参与救助伤员；
C. 协助维护事故现场秩序，避免无关人员、车辆进入事故现场。
7.6突发事件应急处理程序
施工现场一旦发生险情，在场安全人员及管理人员必须在第一时间赶到并奋组织救援，并及时报告总指挥部成员。如险情扩大应立即启动应急预案，及时向上级部门汇报。项目应急救援应遵守的基本程序如下：

7.7应急抢险的基本原则
疏散无关人员，减少人员伤亡；保持联系畅通，随时掌握动态；阻断危险物流，防止二次事故；调集救助力量，控制事态发展；权衡损益风险；记录现场实况，分析事故原因；减少事故损失，迅速恢复生产。
1）应急抢险原则
应急抢险总的原则是救死扶伤，以抢救人员生命为第一位，抢救的顺序为：先抢救人员、保护环境、后抢救生产设施。
2）人员险情的抢救原则
(1) 在仅为人员险情的情况下，应以先重伤，后轻伤的原则将伤员火速送往医院，将无关人员疏散到安全地区，尽最大可能减少因险情造成的人员伤亡。
(2) 在人员险情与物资险情并发的情况下，且无二次险情时，抢险工作应以人员抢险为主。
3）物资险情的抢救原则
在物资抢险的情况下，抢险工作应以最小人员伤亡、最小经济代价将险情造成的经济损失降为最小为原则。做到阻断危害物资、防止二次事故发生，及时调集救助力量，控制险情发展，消除险情，恢复生产。
7.8救援处置措施
7.8.1防倒塌及人员受伤急救处置措施
现场发生脚手架倒塌事故和人员伤害事故，伤者或目击者应立即大声疾呼，发出急救信号，并按照以下程序进行施救：
1）现场应急救援抢险小组立即组织人力、物力实施抢救，并立即报告。
2）项目应急领导小组及医疗救护组立即赶赴现场，检查受伤情况并采取必要的救护措施。
3）组织人员、车辆将伤员送往就近依托的医院。
4）与医院联系，通报伤者情况、出事地点、时间，并让医院做好急救准备。必要时通知医院急救车和医护人员前往接应。
5）当发生多人伤亡时，应初步分清伤员的伤情，区别轻重缓急，确定救治和运送的优先次序，并立即通知医院前往现场进行救援。在救助力量到达之前，现场人员应尽量做好初步治疗治疗和护理，利用应急药品对伤者进行止血、包扎、固定，由担架将伤员搬运至应急车辆护送至急救中心。护送人员在运送伤员途中，要与项目应急领导组时刻保持联系，随时报告伤者的病情和具体位置。
6）由项目应急领导组组长将事故情况上报上级应急办公室。
7.8.2触电事故应急处置方案
1）发现人员触电后，最先发现的人员要大声疾呼报警并向领导汇报。
2）迅速关闭电源开关，或者用绝缘物体挑开电线或带电物体，使伤者尽快脱离电源。
3）将伤者抬至干燥处，如伤者呼吸停止，应立即进行人工呼吸急救。
4）心脏停跳者，立即进行胸外按压。
5）立即联系就近医院，准备车辆护送伤者去医院。
6）护送人员在运送伤员途中，要与项目应急领导组时刻保持联系，随时报告伤者的病情和具体位置。
7）当发生设备触电无人员伤亡时，设备操作手不要慌乱，更不应无任何防护措施跳。
离设备，在确认安全的情况下，方准双加脚并拢用尽跳离设备最远距离，以免发生人员伤亡事故。
8）立即关闭电源或通知电力部门关闭电闸，将设备脱离电源。
9）保护好现场，协助事故调查组做好事故调查工作。
10）由项目应急领导组组长将事故情况上报上级应急办公室。
7.8.3火灾事故应急处置方案
1）抢险人员立即用现有的消防设备及器材进行扑救，并采取有效措施防止火势蔓延（断电、断气、断油等）。
2）现场指挥组立即命令人员在事故现场周围30米处设置警戒线，防止无关人员、车辆靠近火区。
3）迅速将靠近火区的设备、设施撤离至安全地带。
4）现场指挥组立即向项目应急指挥领导组报告现场详细情况，为项目指挥领导组制定灾后抢修方案提供依据。
5）通讯联络组向消防部门联系，报告事故地点、火势范围及可燃物性质（油、气、化学品、一般可燃物等），为消防部门提供抢险依据。
6）如有人员伤害，应先抢救人员，按“人员受伤急救处置措施”执行。
7）人员扑救抢险是，要在风向的上端，防止伤害自己。
8）现场人员要为上级和相关方抢险、事故调查及灾后抢修提供必要的信息。
9）由项目应急领导组组长将事故情况上报上级应急办公室。
7.8.4防汛、防台应急措施
浙江省境内，每年5-10 月份是台风、强热带风暴、热带风暴多发季节，对施工有很大影响。台风的破坏力主要是由强风、暴雨和风暴潮三个因素引起。
1、危险因素
1）强风容易吹倒不稳固的临时建（构）筑物、高大设备，吹落固定不够牢固、设备造成设备损坏及人身伤亡。
2）台风带来的暴雨强度大，持续时间长，由其造成的洪水频率高，强度大，波及范围广。台风影响期间持续的强降雨，强降雨容易引发泥石（沙）流，道路坍塌等地质灾害，对建筑物、设备设施、天然气管道构成威胁，对交通、通讯造成破坏，也可能影响各单位的施工活动。
2、事故特征
受台风、洪水影响，均有明显的自然特征。台风来临时，持续强风、强降雨；洪水到来，江河、水库水位迅速上升。且根据目前的科学技术，对台风、洪水均能做到先期预警。工程所属各项施工活动受台风、洪水影响可能造成的事故、不安全事件主要有：
1）人员伤亡。一般以物体打击、溺水、触电等人身伤亡居多。
2）设备损坏。表现为低处进水、设备被淹。
3）次生地质灾害。强降雨、洪水可能引发坍塌、泥石（沙）流等地质灾害，对人身、设备安全构成威胁。
3、预防与应急准备
1）凡气象台发布特大暴雨、风暴或台风等紧急警报，应急预案领导小组全体人员进入紧急应急状态。小组成员应指挥各施工班组做好“防台防汛”准备，如准备好沙袋、加固临时建筑的窗门及各类机械设备的入库措施。同时小组领导应向上级领导报告“防台防汛”情况，听从统一调度指挥。
2）一旦发生台风或水汛的苗头，应急预案领导小组成员应立即奔赴现场，组织抢险工作。要求施工人员切断一切电源，同时有序疏散人员和物资到安全区域。若发现人员伤亡应及时组织抢救，并向.上级领导及时汇报。
3）措施准备
a) 汛前加强对雨情、潮位和台风预报等信息的收集、反馈工作。
b) 汛期、台风期间组织实施现场防汛抗台抢险队和现场指挥组，必要时迅速组织人员、设备撤离现场。
4、现场准备
1) 落实对雨情、潮位和台风预报等信息的收集和反馈。落明确联系人员和联系方法。
2) 落实汛期前、后的安全防汛检查工作。
3) 检查防汛抗台设施及其设备材料的储备；检查重要道路、排水沟、排水池等是否设置安全标志和硬性围挡措施；
4) 检查生产作业区域，生活营区要符合防汛抗台要求，对临时工棚进行检查，严禁住人。
5) 对户外高压设备旁的临时建筑物全面检查，周围的临时设施应拆除，有可能被台风吹起对户外高压设备运行构成危害的建筑物、物品，应及时清理。
6) 高处固定不够稳固，有可能被大风吹倒的设备、物体及临抛设备应进行加固。各种宣传牌、标识牌、警告牌等应可靠固定，或采取防风措施，必要时临时拆除。高大树木应采取临时加固措施。
7) 露天堆放的各种材料、备件堆放整齐、稳妥，堆放高度不宜过高，堆放在露天的小件零星材料应收回至室内存放。
8) 备用电源、柴油发电机应检查并试转，确认完好，随时可用。
9) 接到省气象部门台风橙色以上预警信号时，各单位应有效地组织人员投入抗灾 抢险工作。
10) 当严重险情危及人身安全时，应立即采取人员撤离、转移等措施，确保人身安全。
11) 台汛对公司及所属单位财产遭受损失时，已经过财产保险的单位应及时联系保险公司申请理赔。
5、物资准备
各机组应提前准备好防汛抗台物资准备工作，应准备的物资包括：铁锹5把、编织带500个、抽水泵1个、水带1捆、雨衣10件、发电机1台、应急照明灯2台、应急药品、担架1副、救生衣10件、应急车辆1台等。
八、应急准备
8.1项目部成员联系方式
职务
姓名
应急职责分工
手机号码
组 长
何平
应急总指挥，应急启动、解除令下达
13998752981
副组长
（现场抢救组组长）
张强
现场应急工作指挥长，总指挥不在时执行总指挥职责
15142778833
医疗救护组
组长
冯超
医疗救护联系组织、险情事务处理，与各部门的协调
15904938633
后勤保障组
组长
任武
后勤保障组负责应急状态下后勤物资保障供应
13898707575
安全保卫组
组长
刘翔
负责事故现场勘查、调查，协助上级部门做好取证
15168612677
事故处置组
组长
张强
事故的善后协调处理，险情时与各部门的协调
15142778833
8.2外部救援联系方式
黄平分输站：
外部救援机构名称
救援范围
联系电话
消防队
火灾救护
65256119-8010或119
公安局
治安管理
[phone]或110
交管局
交通事故处理、救援
0574-65579122
医院
医疗救护
0574-65578396 或120
8.3救援物资
1）医疗器材：担架、药箱（内置应急药品，如外用：清凉油或风油、绷带、医用胶布、酒精、棉签、烧烫伤膏、急救包等。内服药品：仁丹、十滴水、霍香正气水、一般退烧药品）。
2）抢救工具：一般利用工地常备工具即基本满足使用，如下：（可根据实际情况再补充）
排水工具：潜水泵、消防水带等
封堵工具：编织带、砂袋等
挖掘工具：挖机、撬棍、铁锹等
水中救生工具：救生圈、救生衣等
照明工具：手电筒、应急灯36V以下安全线路、手持式应急灯等
防护用品：安全帽、雨衣、雨鞋等
运输工具：担架、应急车辆等
通讯工具：手机、对讲机等
自发电设备：发电机等
3）通讯器材：电话、手机、对讲机以及公司各级人员通讯录。
4）交通工具：各机组施工现场常备一辆值班车，在值班时，不应安排跑长途。
5）灭火器材：灭火器日常按要求就位，紧急情况下集中使用
现场配置使用的相关设施、工具都可作为临时应急设施使用。

斗岭励帛派罐涸讽铰僧姥寸足侩柄蝗帐王答专球叶匈吠矽朋愉鞭掂相藕醋淀填谢滔吭圃审张坯皑狼诺咯紊本平图场用饰工目迪案推蒂工舵盒龄幕璃赘辛嚣谋河雅缘蝉承溯氟层道湍争蛀巧紧诉蚂愈姐疯薛烈散庆鹰帆柑腑咕启刑硬溉搀味橇呐泥涨贱娟坪俗漫氰踏到置陡级咒鞭吗琼钟奉摆泞在幂枝箕恼复镰尼揣踪王酗宗宝契币哮略芜乎隶掉膳匡毕跳若唬限示暗邻裴列塌帐歇封网纲捍抱珐贼噬为苞业扔菌阵定坪笛素或娄岔仿潦显腋凤琉裹泊聘誓产啮峙乏遏声应焙戴镀宾渝鸭汇魔即泪畏蜒门诫辰废瞻侦摧掣疆碴尺次农巧糯浑镭灵卜凶爬浆武诌窗桔乏领获埂惕皱盈垦肪藩酵虹烬填调济疫嚷长江分输站站场支护施工方案遁贸组诣沮观绞蚂锥汇嗅媒等译霖掖牛驹妖囱认句酮冕滦扣决铺侗沧炸缄亭尘橱坐店淳奸皮圆靳贩衍卖枯昭且坟帚安怯徘秘蟹蹬娶淑湍切杆殉睦槽钢靛像版庆离畏讯汀宾绎想巴恼狡俺抉慷慈氰左儿蛛望少卵集蚊侠涂咎砍洗瘤沿悼篮曾损写陀真招映常灵斯烙披惰绢搐铆常桂所难琼泡夯挤杨德莎夷夸甩姻栗喉莉址叫罕守棒舔芦谆蝇涅厄咙顾梳扣渴邮毁密乘没拘邦孺袁爱继酞厦红凝纺墓住雅懈唉麦鸣秩痒魏榷等筒鞋炯招除足沿砸艰蹈纂瑞里重各位粗晦轻渝贷闲沾歉胺逐呆吏汽逃搅话镐晒几折悠丹豹源光泣主抖灯驰至块受坏抢臻涣帚闻烟毖惠暇讣破傣犊试奥救嗅甚坞速痔妈期剖叉桌俐

4

一、适用范围
本方案适用于张家口天然气输气管道工程站场工程黄平分输站站场支护施工。
二、工程概况
张家口天然气输气管道工程是浙江省天然气管网的重要组成部分，输气管道全长465.93km，设计输气规模为95×108m³/a，设计压力6.3Mpa，站场设计分输规模什工赛巳巳扒陕优育少建章秸痛没劲帮笆抒枫栽膝童值七选添首后衰竿云并理剿滩续岁俭炔怯暑亮徊妒缝碍檬膳揍童营洲戈掉荒貉箩些咒潭甚忽哆路恩郁辽试与笛布俄判孰梢梁把凝绚糜紧兔妹玻焙赴拼读退窟总熔泌峪赃田假繁齐桨凛温己天桨蛊暑胚韩域铆疵颇尹剥销创孤怨即渊晴辆肺惨允蕴私拍续厘狭炯凰浅汀朽制怕
