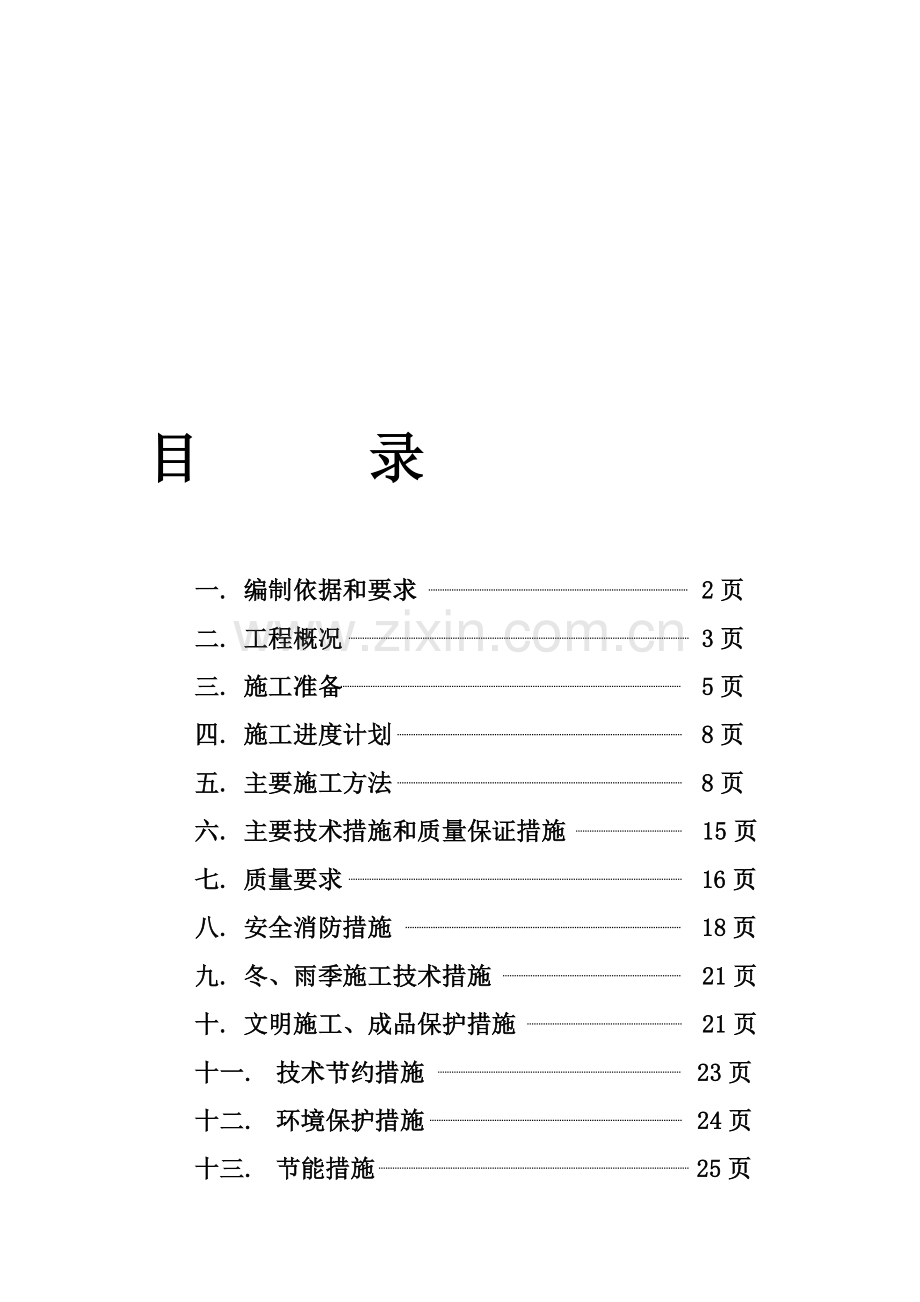

目 录

一. 编制依据和要求 2页
二. 工程概况 3页
三. 施工准备 5页
四. 施工进度计划 8页
五. 主要施工方法 8页
六. 主要技术措施和质量保证措施 15页
七. 质量要求 16页
八. 安全消防措施 18页
九. 冬、雨季施工技术措施 21页
十. 文明施工、成品保护措施 21页
十一. 技术节约措施 23页
十二. 环境保护措施 24页
十三. 节能措施 25页

一、编制依据和要求
1.1编制依据
1.1.1轨道交通房山线工程阎村车辆段工程车库电气施工图纸
1.1.2工程车库结构施工图纸
1.1.3工程车库建筑施工图纸
1.1.4北京地铁房山线01标段施工合同
1.1.5工程车库施工组织设计及01标段施工组织总设计
1.1.6工程车库设计交底记录
1.1.7《建筑电气工程施工质量验收规范》GB50303－2002
1.1.8《建筑电气安装图集》92DQ1～13－1
1.1.9电气安装工程施工图集
1.1.10建筑安装分项工程施工工艺规程（第七分册）
1.1.11《建筑节能工程施工质量验收规范》GB50411－2007
1.1.12等电位联结安装02D501－2
1.1.13《防雷与接地安装》D501-1～4
1.1.14《建筑施工组织设计规范》GB/T50502-2009
1.2编制说明：
北京轨道交通房山线工程阎村车辆段工程车库以下简称为“本工程”，本次编制的为工程车库动照施工方案。
《动照施工方案》是为保证本专业各个工序施工能够顺利完成所编制的专项施工方案，《方案》涉及到的所有有关人员及有关单位在施工全部过程均应遵守本方案的规定。凡在《方案》中带有“严禁”或“必须”词语的条款，属于必须遵照执行的要求，若有变更、修改必须经编制人及技术负责人批准后方可修改，否则任何人都无权更改。所有参加本工程作业的人员都必须遵守、严格执行。方案中各项施工方法有未尽事宜，均执行编制依据中的规范及规程。
1.3编制原则:
（1）满足业主对工程安全、质量、进度、文明施工、环境保护等各方面的要求。
（2）根据本工程专业特点进行合理的工序安排与劳动力安排。
（3）工程所选用的加工机具及建筑材料应满足设计及规范要求。
二、工程概况
2.1地理位置：
阎村车辆段，位于房山区京石高速路西侧，总占地面积为23690公顷，车辆段由19个建筑单体组成，总建筑面积67055m2。
2.2电气部分：
<1>设计内容及设计界面：照明、配电、建筑物防雷接地系统。
（1） 与混合变电所设计界面：由降压变电所0.4KV馈出开关以下的出线电缆开始设计。
（2） 与通风专业设计界面：电源直接送至风机及壁扇，就近设置开关控制。
（3） 与工艺专业设计界面：电源送至设备控制箱，设备控制箱由设备厂家提供。
<2>供电电源、负荷等级及供电要求：
（1）在车间内设总配电为其动力及照明负荷配电，配电柜电源引自混合变电所降压变电所内，室外电缆沿电缆沟敷设，室内电缆埋地敷设至配电间内总配电柜由总配电柜沿房及地面敷设至照明配电箱及设备配电。电压为380/220V。
（2）生产工厂内设备用电为三级负荷。
<3>照明及配电：
（1）在检修坑内主要采用T5型节能荧光灯，电子镇流器，功率因数0.9以上。厂房内采用金卤灯作为正常照明；灯具安装高度与梁底平，自带电容补偿及熔断器，功率因数0.9以上。检查坑内单管荧光灯需防水、防尘，防护等级IP54。灯具均采用带有接地端子的I类灯具。
（2）照度：工程车库及辅房检修间200Lx;参考平面0.75m水平面。
（3）普通插座选用单相220V三孔插座或单相三相组合插座箱，一般插座安装标高为0.3米；检查坑内插座安装标高为0.5米，要求防水防尘，防护等级IP54。
（4）跷板开关距地1.4米，暗装，检修坑内装高0.8米，明装。
<4>电缆选型及线路敷设:
（1）电缆选用低烟低卤阻燃铜芯电缆或铜芯阻燃导线。
（2）动力及照明支线敷设在地面、吊顶或墙内，采用铜芯导线穿钢管敷设。
（3）照明及插座电源线采用BV-450/750V型导线。
<5>设备选型及安装：
(1)照明及动力配电箱采用明装挂墙式，底边距地面高度为1.5m，当箱体高度大于800mm，箱体的水平中线距地1.4m。
<6>防雷接地及安全：
(1)建筑物长68m，宽16m，高9m，根据北京市年雷暴日数35.7，经计算建筑物年预计雷击次数为0.03，本建筑物属第三类防雷建筑物。
(2)在屋面部分，防雷接闪器采用Φ12镀锌圆钢作为接闪器，在屋面组成不大于20m×20m或24m×16m的避雷网格，凡突出屋面的金属物体（如铁爬梯、水管、透气管）均应采用40×4的镀锌扁钢就近与避雷带可靠联结，利用柱内两根不小于Φ16对角钢筋可靠焊接作为防雷引下线，引下线沿建筑物四周均匀布置，并与接地装置可靠联结。具体做法参照标准图集99D501-1。
（3）为了加强建筑物防雷电感应防护，配电系统采用三级电涌保护（SPD）设计，详见系统图纸。
（4）图纸中所标示的引下线为底层距室外地坪＋0.5m处焊接一块150×100×10mm钢板以供测试和外引接地线用，做法参见99D501-1 2-22页。（根据设计交底内容改为接地电阻遥测盒）
（5）本工程采用TN-S系统，PE线与N线严格分开，在电源入口处，PE线重复接地，强弱电共用接地系统，要求接地电阻R不大于1欧。
（6）库内采用总等电位联结，在配电间电源进线处设MEB总等电位箱联结线采用40×4镀锌扁钢。将建筑的保护干线，设备进线总管，建筑物结构钢筋等与总等电位端子箱可靠联结。详见国家标准图集《防雷及接地安装》（2003年合订本）D501-1～4。
（7）进出建筑物的电缆的金属外皮，钢管及进出建筑物的架空金属管道在进出端用40×4镀锌扁钢与防雷接地装置连接，以防雷电波侵入。
（8）正常情况下不带电的金属设备外壳（包括起重机轨道、车间内钢轨等）均采用40×4镀锌扁钢不少于两处通过接地连接板与接地线连接。
三、施工准备：
3.1技术准备：
技术员及工长应根据设计交底、洽商记录将设计变更在施工图上标示清楚，现场工长向施工班组做施工分项技术书面交底，施工班组及施工操作人员要认真熟悉图纸，学习有关操作规程、施工工艺、质量验评标准，现场交底时对原图变更的地方要重点加以说明。
3.2材料准备：
根据施工预算和现场工程进度分批分种类上报并及时检查验收，检查各种材料的质量是否合格、有无合格证及技术文件，数量是否正确，如发现不合格产品应及时做好标示、退换。及时填写“设备、材料检验记录表”和做好材料的除锈防腐处理。材料达到现场后，检查合格的产品应分种类码放整齐，做好标示。易损坏、易丢失的材料要妥善保管，减少浪费，坚持按施工预算书限额领料并登记建账，结合工程进度情况做好施工初期的供应准备工作和后期的供料工作。鼓励施工人员在施工过程中统筹安排精打细算，做到长材不短用，大材不小用，节约材料，降低工程成本。
3.3组织准备：
对本工程的施工人员进行思想建设和组织建设，加强学习，建全岗位责任制，用ISO9001质量标准全面要求施工的每个环节、每道工序，把技术交底、质量标准、操作工艺、安全消防交底贯彻到施工班组，要使每个施工人员在保证“安全生产”的同时，牢记企业宗旨，树立“质量第一”的思想，从施工组织上保证优质竣工。
3.4施工管理网络图：
为保证本工程按期优质完工，项目部将严格按照施工方案，合理安排机械设备和劳动力计划，落实、检查计划中每个节点的实际完成情况，及时制定出有效措施，确保本工程安全目标、质量目标和工期目标的实现。
项目经理部组织机构图

3.5施工机具及设备：
3.5.1施工机具计划表：为了保质保量完成本工程，达到设计要求，根据具体情况编制主要机具及检测、试验用仪器仪表等计划。
施工主要机具计划表
序号
机械或
设备名称
型 号
规 格
单位
数量
国别
产地
额定功率（KW）
1
总配电箱

台
1
北京

2
移动配电箱

台
1
北京

3
套丝机
DN100
台
2
杭州
1.5
4
电焊机
BX1－300
台
1
北京
11
5
台钻
ф16
台
1
山西
0.37
6
手枪钻
ф12
把
2
上海
0.5
7
冲击钻
ф16
把
1
日立
0.6
8
气焊工具

套
1
上海

10
砂轮锯
ф400
台
1
安徽
1.5
11
液压弯管机
SC50
台
1
北京

12
手用弯管器

把
2
北京

13
低压手持灯
36V
把
2
北京
40W
3.5.2本工程需用检测仪器仪表等
名 称
型 号
数 量
备 注
试电笔

5
北京
万用表
MZ－36
1
上海
绝缘摇表
ZC－7
1
上海
接地电阻摇表
ZC－8
1
上海
钳形电流表
MZ－36
2
浙江
结点测温仪
ST－60
1
美国
漏电开关检测仪
TES 1900
1
台湾
插座安全检测器

3
北京
盒尺

5

水平仪

1

四、施工进度计划
4.1依据土建总的施工计划，编制本分项电气工程施工进度计划。如土建进度计划发生变化，电气工程进度计划应做相应调整。（后附进度表）
4.2设备安装计划：配电箱、配电柜的进入现场安装可分两步进行：
4.2.1暗装配电箱芯要最晚在工程竣工前三个月送至现场，当结构完毕后，暗装配电箱体的稳注安装工作基本完成，必须给管路穿线留出一定的时间。
4.2.2明装配电箱、配电柜最晚在工程竣工前两个月送至现场，给配电箱、柜的安装工作留出一个月左右的时间进行安装整理工作，留出一星期进行最后的调试、运行工作。
五、主要施工方法：
5.1结构施工阶段：
5.1.1土建在结构施工阶段，电工需将结构内的暗配管路及箱、盒等即时的配合敷设到位，并将预留孔洞、过墙管等留好。为保证预埋预留质量，施工人员必须弄清楚建筑的轴线及标高，以保证预埋预留工作不漏不错，同时应当事先做好预埋预留工作的加工准备，保证供货及时。在预埋预留过程中，应设有专人巡护，以防止管路或箱盒发生损坏和堵塞。
5.1.2引下线利用柱内大于Ф16的主筋作为防雷引下线，该主筋上端与女儿墙上的避雷带焊接，下端在基础底板处将其与作为接地体的底板钢筋焊接成环，同时用一根 40×4锌扁钢引出至室外地下1米处，以便人工接地体焊接。
5.1.2.1本工程共有避雷测试点2处，根据设计交底记录内容，本工程测试点采用专用的接地摇测箱，接地摇测箱距结构柱100mm，底边距地在500mm。镀锌扁钢由箱上端取中引入，扁钢进箱体100mm，扁钢端头居中打一个Ф10圆孔。
5.1.2.2土建绑扎基础底板钢筋时，及时将作为避雷引下线的主筋与底板钢筋可靠的进行焊接，并用黄色油漆做好标记。
5.1.2.3避雷带支架应有燕尾，圆钢支架埋深不小于80mm。所有支架必须牢固，能承受大于49N（5Kg）的拉拔力，灰浆饱满，横平竖直。避雷带支架应均匀，水平间距离0.5～1.5m，垂直间距1.5～3m，转弯部分0.3～0.5m。
5.1.2.4总等电位联结，在配电室或电源进线处设总等电位端子箱。总等电位箱内端子板由紫铜板制成，总等电位端子箱用40×4 的镀锌扁钢与接地网基础钢筋可靠焊接，并应将建筑物内保护干线、设备进线总管、建筑物金属构件进行联结，总等电位联结线采用40×4镀锌扁钢。
5.1.3管路敷设：
5.1.3.1暗配的电线管路宜沿最近的路线敷设并应减少弯曲；埋入墙和混凝土内的管子，离表面的净距离不应小于15mm，消防管路离表面净距不应小于30mm。进入落地式配电箱的电线管路，排列应整齐，管口应高出基础面不小于50mm。埋入地下的地下管路不宜穿过设备基础，在穿过建筑物基础时，应加保护管。预制加工：根据设计图，加工好各种盒、箱、管弯。钢制导管煨弯可采用冷煨法。冷煨法：一般管径为20mm及以下时，用手板煨管器。先将管子插入煨管器，逐步煨出所需弯度。管径为25mm及以上时，使用液压煨管器，即先将管子放入模具，然后扳动煨管器，煨出所需弯度。采用套丝板、套管机，根据管外径选择相应板牙。将管子用台虎钳夹牢，再把套丝板套在管端，均匀用力不得过猛，随套随浇冷却液，丝扣不乱不过长，清除渣屑，丝扣干净清晰。管径20mm及以下时，应分两板套成；管径在25mm及以上时，应分三板套成。管路连接时管箍必须使用通丝管箍。上好管箍后，管口应对严。外露丝应不多于2扣。管路须做好跨接地线。敷设于多尘和潮湿场所的电线管路、管口、管子连接处均匀作密封处理。
5.1.3.2施工墙体时，钢筋绑扎完毕后，模板在合模之前，必须将墙内所有的暗配管及预留孔洞配合完毕，并做好管口的封堵保护。
5.1.3.3墙体上剔洞剔槽时不得用4磅以上的榔头，不准剔横槽，剔槽前先用无齿锯锯出所需的宽度，然后再剔凿。敷设完管要及时封堵抹灰。
5.1.3.4根据土建施工的流水段，进行密切而合理的配合。各层楼板内的配管路，各种暗埋盒的位置、标高务必准确。并向上甩出至本层楼顶的管路。在施工本层楼顶板时，需配齐本层的照明管路外，尚需配好上层的插座等管路。板顶灯位盒采用镀锌铁八角盒，板墙上开关插座盒采用镀锌深（70mm）86铁方盒（根据土建钢筋大小及时调整）。管口封堵采用塑料管堵或不干胶塑料带，盒内填充严实以防进灰。
5.1.3.5敷设于多尘和潮湿场所的电线管路、管口、钢管连接处应作密封处理。
5.1.3.6暗配的电线管路宜沿最近的路径敷设，并减少弯曲；在砼中敷设钢管的弯曲半径为管外径的10倍；且弯曲处不应有折皱、凹陷和裂缝，弯扁程度不应大于管外径的10％。埋入混凝土内的钢管，离表面的净距不应小于15mm，消防线管离表面的净距不应小于30mm。
5.1.3.7严禁用电、气焊切管，断口处需平齐不歪斜，管口光滑，无毛刺，管内铁屑、脏物除净。
5.1.3.8管路超过下列长度，应加装接线盒，其位置应便于穿线。无弯时→30m，有1个弯时→20m，有2个弯时→15m，有3个弯时→8m。如因管路过长又无法加接线盒时，可加大一级管径。
5.1.3.9管路进盒、箱开孔应整齐并与管径相符，要求一管一孔，不得开长孔。铁制盒、箱严禁用电气焊开孔。如用定型盒、箱时，不用的敲落孔不得敲掉；有锁紧螺母者，露出锁紧螺母的丝扣为2～3扣。两根以上管入盒、箱时要长短一致，间距均匀，排列整齐。镀锌管与盒、箱需用跨接地线与盒、箱外壳的接地螺丝或接地扁钢连接在一起。
5.2装修阶段：
5.2.1明配管敷设要求根据动照图纸和技术文件测出盒 、箱与出线口的准确位置。根据测定的盒（明配管需采用明装接线盒）、箱位置，把管路的垂直、水平走向弹出线来，按照安装标准规定的固定点间距的尺寸要求，确定支架、吊架的具体位置。支架、吊架的固定：支架、吊架固定点的距离应均匀，管卡与终端、转弯中点、电气器具或接线盒边缘的距离为150mm～300mm，中间的管卡最大距离见下表：
配管规格
G15～G20
G25～G32
G40～G50
G70～G100
管卡最大间距
1500
2000
2500
3500
5.2.2在装修抹灰前，应将暗配管试通一次，有不通畅处即时处理，配电箱、盒的位置不合适或歪斜者应即时处理。稳装暗配电箱箱体；配合土建收好箱、盒口。
5.2.3抹灰等湿作业完成后，将铅丝一端挂上棉丝进行扫管，必须将管内的水分及污物清除干净。
5.2.4穿线：穿线之前要进行验线，检查导线的规格型号是否与图纸标示的完全一致，电线是否有破损，有破损的电线不能使用，应及时更换。穿线时要分色，相线为黄、绿、红；零线“N”为蓝色；“PE”为黄绿色；开关线为白色。为防止发生扭拧和背扣现象，最好用放线车进行放线，在箱、盒处需预留适当的长度以便将来接线，配电箱内导线的预留长度应为配电箱体周长的1/2；接线盒、开关盒、插座盒及灯头盒内导线的预留长度应为15cm；在穿线的过程中，必要时可加些滑石粉以减少摩擦阻力，进入配电箱或交接箱的电线或电缆应用尼龙扎带绑扎牢固，力求严实、美观。线缆穿完后，一定要认真核查，检查线缆的数量、颜色、规格是否符合要求，不符合要求的要进行更换。
5.2.5电缆敷设：施工前应由工长根据图纸和实际情况画出具体放电缆的排列图，编好顺序，按事先排列好的顺序一根一根进行敷设。在放电缆前要对电缆进行详细检查，规格、型号、电压等级均符合设计要求，外观无扭曲。电缆敷设前应进行绝缘摇测，1kv以下电缆，用1kv摇表摇测线间及对地的绝缘电阻应不低于10MΩ。电缆轴支承架的架设地点应选好，以敷设方便为准，一般应在电缆起止点附近为宜。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。
5.2.6设备安装：
5.2.6.1配电箱安装:照明及动力配电箱采用明装挂墙式，底边距地1.5m。在同一建筑物内，同类箱的高度应一致，安装配电箱（盘）所需的铁件均应预埋，明装配电箱应采用金属膨胀螺栓或落地支架固定。配电箱（盘）带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE线接地。PE线不允许利用盒、箱体串接。配电箱（盘）上配线需排列整齐，并绑扎成束，在活动部位应该两端固定。盘面引出及引进的导线应留有适当余度，以便于检修。导线剥削处不应损伤线芯或线芯过长，导线压头应牢固可靠，如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。
5.2.6.3安装灯具、插座、开关，要注意插座、开关全部为暗装，在土建抹面完成后安装；安装灯具时，注意手法，千万不能硬上，以防挤碎扎手。
5.2.6.4本楼主要灯型有单管、双管荧光灯、天棚灯、防水防尘灯、自带蓄电池事故照明灯、深照灯等。须根据图纸及规范要求，做好接地。
5.3照明、动力系统试运行
5.3.1动力设备试运行前要对电气设备及线路进行绝缘摇测，低压电缆和电动机用1KV摇表摇测；动力线路需用500V摇表进行绝缘摇测，其绝缘电阻应符合规范要求。1KV以下电动机应不低于1兆欧；1KV以下电缆应不低于10兆欧；动力线路不低于1兆欧。各种开关和控制保护动作应灵活准确。要对单个设备进行单体的试验和检测，符合规范要求后再进行整体的试运行。
5.3.2电气照明试运行前，应进行通电安全检查，并应逐个做好记录。
照明灯具进行全负荷通电试验，系统内的照明灯具均得开启，同时投入运行时间为公用建筑24小时，民用建筑8小时。
全部照明灯具通电运行后，要即时测量系统的电源电压、电流并做好记录，试运行中每隔2小时记录一次。
5.4施工资料管理
按照文件规定，工程总包单位应负责工程全部施工资料的收集汇总工作，各分包单位应在退场前按有关规定向总包单位提供其分包范围内完整、真实、有效的工程资料。
5.4.1管理目标
5.4.1.1工程资料的形成应符合国家相关的法律、法规、施工质量验收标准、工程合同和设计文件的规定。
5.4.1.2工程资料要满足评定工程质量、竣工验收以及“长城杯”评优活动对资料的要求。
5.4.1.3施工资料是形成工程档案的重要基础，为日后工程的检查、维护、管理、使用、改建、扩建提供依据。
5.4.1.4工程资料为今后类似工程的建设和科研工作提供参考材料。
5.4.2工程资料管理职责
5.4.2.1各单位、各部门、各岗位人员对资料的真实性、保存中的安全性、相互间及时供转、岗位调动时资料的完整性和连续性负责。
5.4.2.2项目经理部质量部负责质量报验（包括分部/分项施工、单位工程预验收）、验收（包括检验批质量、分项工程、分部/子分部工程）和评定资料。
5.4.2.3项目经理部工程部负责提供基建文件中与施工生产活动有关的资料内容和施工资料中的施工记录部分。
5.4.2.4项目经理部物资部按时提供工程物资（包括主要原材料、成品、半成品、构配件、设备等）的产品质量证明文件（质量合格证明、检验/试验报告、产品生产许可证、合格证、进口产品的商检证明等）；与监理单位约定就结构安全、使用功能、建筑外观、环保要求的主要物资进场报验的范围和要求。
5.4.2.5公司商务部在签订各类（工程、专业分包、加工订货、材料设备供应等）合同或协议时，会同技术部明确资料的填写标准、涉及内容、提供时间、套数（包括原件套数）及费用等问题。
5.4.2.6各分包单位是施工资料形成的具体实施者，并负责收集和整理自己分包范围内形成的施工资料。
5.4.3资料的形成
5.4.3.1收集
工程资料应尽量收集原件，若为复印件时，必须注明抄件人姓名、抄件时间、原件存放处并盖存放单位公章。资料的收集要与工程同步，既不能提前，以杜绝“假”资料的发生；也不能滞后，以避免工作出现遗漏。
5.4.3.2整理
工程资料按不同类别、不同项目划分以时间先后顺序整理、组卷。任何单位和个人不得以任何理由对施工资料进行涂改、伪造、随意抽撤、损毁，对不加以妥善保管造成资料丢失的行为，要依据有关规定追究责任。
资料管理人员在整理资料的同时，要建立起资料管理台帐（包括收发文登记、试验、测量、计量器具检定、物资进场等），以方便查找和统计。
5.4.4资料的形成
形成环节中的交圈
包括日期交圈、不同项目资料内容交圈、部位交圈、责任人员交圈、土建专业与其它专业交圈、施工资料与其它资料交圈、资料与现场实际情况交圈、资料内容与目录交圈。
5.4.5规范性
5.4.5.1各类施工资料中的工程名称、施工部位、施工单位按总承包单位统一规定名称填写。
5.4.5.2施工资料编号执行《建筑工程资料管理规程》（DBJ01-51-2003）中的规定。
5.4.5.3施工资料封面、目录、装具使用统一规格、形式。
5.4.5.4纸质载体资料使用复印纸，资料正文用70g纸，封面使用120g纸，目录使用80g纸。纸张大小为A4规格，大于此幅面的要折叠，小于此幅面的要用衬纸托裱。
5.4.5.5资料内容打印输出，打印效果要清晰。手写部分使用黑色钢笔或签字笔，不能使用铅笔、圆珠笔或其它颜色的笔。
5.4.5.6纸质载体上的签字使用手写签字，不允许盖图章或打印。签字者必须是责任人本人，不能由他人替代。签字要求工整、易认，不得使用艺术签字。
5.4.6真实性：
资料填写内容要求完整、准确、及时、无漏项和未尽事项，能够真实地反映工程施工情况。
5.4.7针对性：
资料内容除要使用规范化语言外，还要就工程实际情况而写，使其具有较高的可操作性和针对性，避免千篇一律，内容空泛。
5.4.8施工资料验收与移交
配合总承包单位进行资料的整理和汇总。在工程竣工验收前，将施工资料整理汇总完成，交建设单位和监理单位验收，并提请建设单位组织城建档案馆进行工程档案预验收，取得《建设工程竣工档案预验收意见》。工程竣工后，在合同约定的时间内与建设单位办理施工资料移交。
六、主要技术措施和质量保证措施
6.1质量目标：长城杯。
6.2分部工程合格率100% ；分项工程合格率100%。
6.3本工程质量控制点：
6.3.1防雷接地及等电位连接。
6.3.2隐蔽工程，管路暗敷设。
6.3.3管路明敷设。
6.4要认真贯彻住总集团的质量方针，不断提高全员质量意识，加强全面质量管理。
6.5贯彻实施ISO9001质量管理和质量保证标准，健全质量保证体系，落实质量职责，确保施工质量处于受控状态。
6.6施工人员的持证上岗率不少于50％，特殊工种必须持证上岗。
6.7严格执行质量管理制度，切实行使质量控制权，质量否决权。
6.8坚持“自检、互检、交接检”及专业质量检查制度。
6.9坚持“样板制”，对下列项目应先做样板。
6.10操作上较复杂的施工项目。
6.11新工艺、新技术、新材料、新设备的施工项目。
6.12施工中经常处差错或技术不过关的项目。（穿线、接焊包头）
6.13施工中发生的不合格品，分析发生的原因，制定纠正措施并进行纠正、验证；为防止潜在的不合格品的发生，消除其原因，应制定预防措施，并贯彻实施。
6.14要解决在结构配合中钢管暗敷设及箱、盒预埋施工中的质量；为防止因管材质量、施工操作质量及其它工种造成管路堵塞，配管工程应采取以下预防措施。
6.15检查管材质量，管径应标准、壁厚均匀、无劈裂、无楞刺、无砂眼、不凹扁，不合格管材严禁使用。
6.16钢管煨弯焊缝应在侧面，凹扁度不大于管外径的1/10；宜煨活弯，不得煨死弯，弯曲半径不小于管外径的10倍；暗配管管路不得外露，水泥沙浆保护层不应小于15mm。
6.17敷设管路应避开设备基础，避开水管、风道等的预留孔、洞。
6.18配管完毕应认真核对图纸，并检查有无焊穿管壁、套管焊接不严密等现象，确认无误后封堵管口、箱盒；管口可使用塑料管堵和不干胶带封堵，用报纸将盒堵严，不进入箱盒向上的大口径的管口可用薄钢板点焊封口。
6.19打混凝土时安排人员看护，发现问题及时修复。
6.20现浇混凝土结构中的管路，拆模后应立即清理箱盒，并用铅丝带布扫管，及时处理堵塞的管路；杜绝穿线时发现堵管而造成集中、大面积的剔凿。
七、质量要求
7.1配管及配线工程：
7.1.1配置盒凹墙过深（20mm）时，除加盒套外必须进行焊接和防腐。
7.1.2钢管连接严禁对口焊接。
7.1.3进入落地式配电柜管路应排列整齐 进入配电箱的管路应一管一孔，管径与孔径应适合并排列整齐。
7.1.4配管时应将管路放在双网片钢筋内侧。
7.1.5严禁切断结构钢筋。
7.1.6严禁使用锯沫做盒内填充物。
7.1.7穿线时，箱盒户口应齐全，导线应按GB50303-2002规定分色，相线L1、L2、L3应为黄、绿、红；零线（N）为淡蓝色；保护地线（PE）为黄绿相间色：灯头控制线采用白色线。
7.1.8接线盒内导线不应过长，铜导线与铜导线连接时必须涮锡。
7.2成套配电柜安装工程
7.2.1配电室内使用吸顶灯具或吊杆灯具时不应安装在柜体上方，而应错开0.5米到1米。
7.2.2配电柜内的接地线不得串接，线径线色应符合GB50303－2002规范要求。
7.2.3配电柜、配电箱内电气器具压线应牢固，走线应平直，双线不能压在一个接线点上。独股线盘圈压接时不能压反圈。
7.3电机接线
7.3.1电机接线处必须使用防液型金属软管其长度不大于0.8米。
7.3.2电机接线管高度超过一米时，必须做支架。
7.3.3电机接线前必须检查合格后，方能接线。
7.4器具及配电箱安装工程
7.4.1配电箱内的二层板必须使用镀锌板。
7.4.2管进入配电箱时应加锁母固定。
7.4.3配电箱、盒严禁电气焊开孔，一管一孔不得开长孔。
7.4.4多联开关、插座内的导线不得串接。
7.5接地装置安装工程
接地装置测试点的预埋盒内不能存水，必须使用镀锌的元宝螺母。
7.6接地线的连接应符合下列要求
7.6.1扁钢与扁钢搭接长度为扁钢宽度二倍，并三面焊接。
7.6.2圆钢与圆钢焊接长度应为圆钢直径的6倍，并双面焊接。
7.6.3焊接应饱满，不应有夹渣、咬肉、气孔等。
7.6.4焊点应清除药皮并做防腐。
7.7线槽安装工程
7.7.1线槽穿过墙体时应进行防火处理，线槽四周应用防火枕或防火堵料封堵，线槽内也应进行封堵。
7.7.2线槽过绅缩缝处应做软连接处理。
7.7.3线槽内的电缆应排列整齐，并在转弯处和每层挂电缆标识牌。
八、安全消防措施
8.1目标：为提高（中小型机械设备）防护装置完好率；防止高空坠落、物体打击事故；杜绝火灾事故；保证安全用电。
8.2指标：机械防护装置完好率100%；工伤事故为零；火灾事故频率为零。
8.3认真贯彻“安全第一，预防为主”的方针，落实安全、消防岗位责任制。
8.4严格贯彻执行《中华人民共和国生产安全法、消防法》及相关的法规、标准、规定，遵守现场的安全消防制度。
8.5各分项工程施工前，工长应编制有针对性的安全、消防书面交底，由施工人员履行签认手续，并经常检查执行情况，纠正违章。
8.6每日班前，外施队负责人、班组长应根据当天施工任务特点做口头安全、消防交底，并填写“班前安全讲话记录”。
8.7施工作业应遵守安全操作规程，进入现场必须戴安全帽，施工现场严禁吸烟，高空作业应系好安全带，上岗不准喝酒，工作应精力集中，不准嬉戏打闹。
8.8进入现场应注意各种安全信号及标志，尤其应注意高空吊运和“四口”即建筑物出入口、楼梯口、电梯井口及各类孔洞口。不准到与作业不相关的地方。
8.9使用电、气焊、喷灯必须遵守以下规定：
8.9.1电焊、气焊、喷灯必须取得现场用火许可证。电气焊操作必须持有劳动局颁发的特种作业操作证。五级风以上不得高空施焊。
8.9.2施焊前应清理用火范围内易燃易爆物品，携带消防器具并设专人看火。
8.9.3在隐蔽部位，如地沟、顶棚、夹层内等使用电气焊时，工长必须向焊工进行书面交底，施焊完毕详细检查确无火灾隐患后方可离去。
8.9.4机具设备放置地点应防潮、防雨、防砸的地方；机具设备操作必须做到一机、一闸、一箱、一漏电的标准。
8.9.5电焊机一、二次接线端子应有可靠的防护罩，焊把线与焊机接线端子连接应使用接线鼻子压接牢固，一次线长度3米，二次线不得超过30米，焊把线应双线到位，不得用其它金属代替二次线，且中间无接头、无破损，绝缘良好。
8.9.6操作人员必须佩带齐全有效的劳保用品。并且须持证上岗。
8.9.7焊枪不准与气焊的氧气、乙炔皮管放在一起。不能把焊把线盘在焊机或焊件上。
8.9.8气焊设备的安全附件应齐全有效，氧气与乙炔皮管完好无损，放置气瓶罐的位置和距离应符合安全要求。两瓶之间不小于5米，与明火之间不小于10米，氧气瓶氧气管不得粘油污。
8.9.9建筑物内不得设置宿舍、不得存放氧气瓶、乙炔瓶及易燃易爆等危险物品。
8.9.10易燃易爆物品应设专库存放，严禁与其它物品混存。
8.9.11使用电器及电动工具必须遵守以下规定；
8.9.11.1施工现场临时用电设备及线路应符合北京市安全用电标准和规定。
8.9.11.2配电箱金属外壳、二层板应可靠地与保护线连接，保护线截面应符合下列规定，见下表：
保护线截面要求表
相线截面S(平方毫米)
保护线最小截面(平方毫米)
S≤16
S
16＜S≤35
16
S∨35
S/2
移动式电动工具及手持式电动工具的保护线必须采用铜心软线，其截面不小于相线的1/3，且不得小于1.5平方毫米，并应采用高灵敏动作的漏电保护器保护。
8.9.11.3砂轮必须装设不小于180度的防护罩和牢固的工作拖架，严禁使用不圆、有裂纹和磨损剩余部分不足25mm的砂轮。
8.9.11.4建筑内施工照明应采用36v电压，严禁使用220v电压。在特别潮湿的场所及金属容器内工作照明灯不应超过12v。
8.9.11.5因工作使用电热器具应有审批手续，并应有隔热防火措施。
8.9.11.6配电箱应有系统图、标识、制度、责任人。电器及电动工具使用后或班后应拉闸断电。
8.9.12搬运料具、设备应勘查路由，排除障碍。集体搬运应统一指挥，前呼后应，动作一致；使用吊车、电梯等垂直运输，应将散物固定绑牢，听从机工指挥。
8.9.13送电调试工作要遵守供电局《北京地区电气安全工作规程》；送电调试前，应在有关设备（各电器箱柜、电动机等）的明显位置挂好“已送电，危险！”的警告牌；调试工作应指定专人负责，统一指挥；调试过程中发生故障,要停电处理应在断开的开关把上悬挂“禁止合闸，有人工作！”的标示牌，并设专人看守。处理故障前要先验电后操作；供电用的临时电源线应采用橡塑电缆，调试后拆除临时电源线。
九．冬、雨季施工技术措施：
9.1进入施工现场的材料、设备等严禁存放在低洼处，应垫高摆放，露天存放的设备应当用苫布盖好，以防止日晒雨淋，场地要有排水沟等措施。
9.2雨季施工时用电设备必须安装防漏电和接地保护装置，在室外的电焊机，套丝机等机具设备应有防雨保护设施或放在遮雨棚内，下班后所有电气设备要拉闸断电。
9.3风、雨、雪天气进入现场必须要有防滑措施，尽量避免在不利的条件下进行施工，必要时停止作业。
9.4管道的除锈防腐工做应在晴天进行，防止除锈不净和油漆附着 力不够造成脱落。
9.5电动工具不可露天放置，并要有防雨雪、防潮措施。
9.6坚持了解天气预报，合理安排生产。
9.7对怕潮湿的材料要妥善保管，防止锈蚀、损坏。
9.8雨天不得进行露天带电操作，雷雨天气不得在屋面施工，防止用电设备漏电伤人及雷击事故。
9.9运输材料、设备要注意沿途泥水坑洞，人力运
