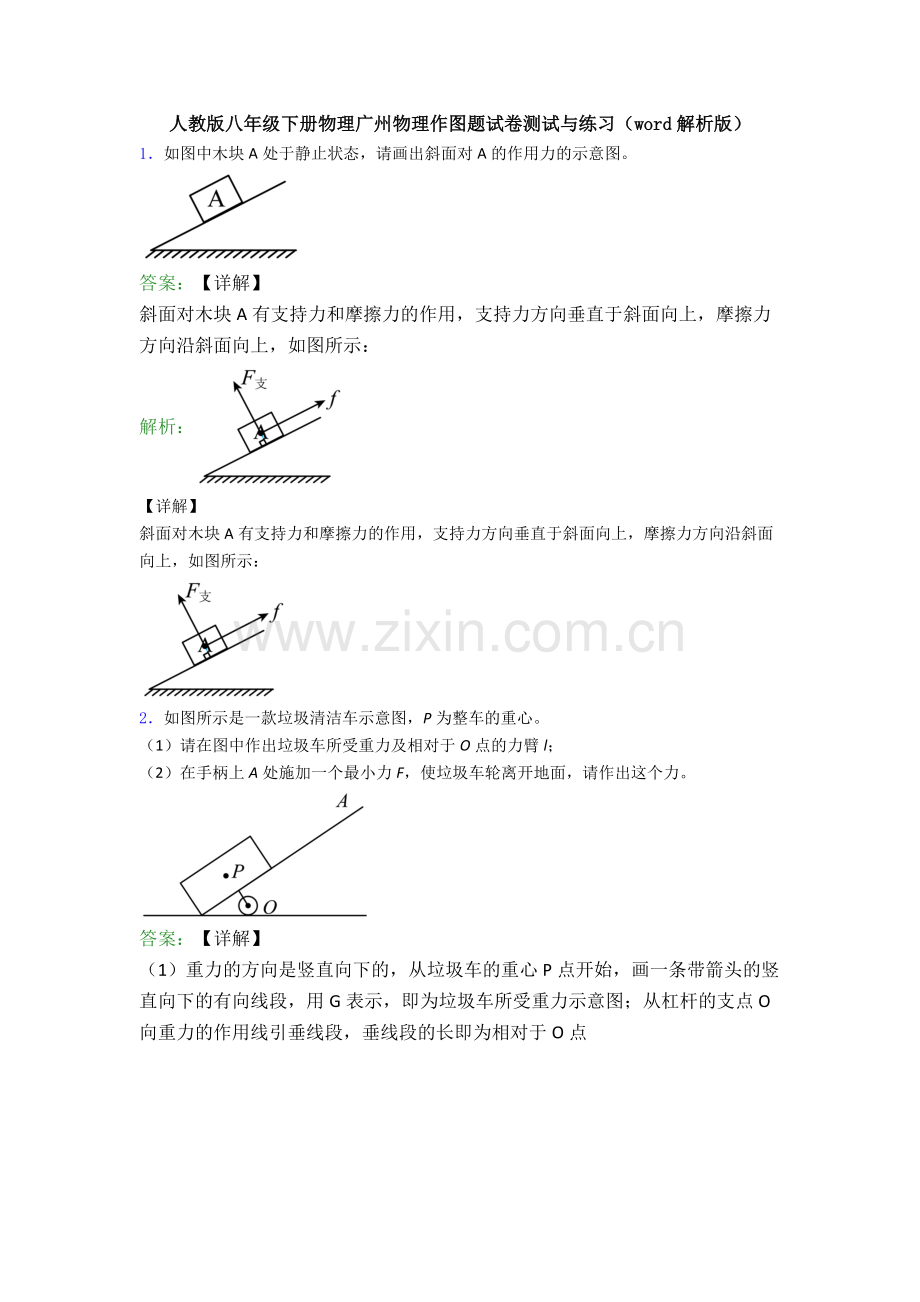

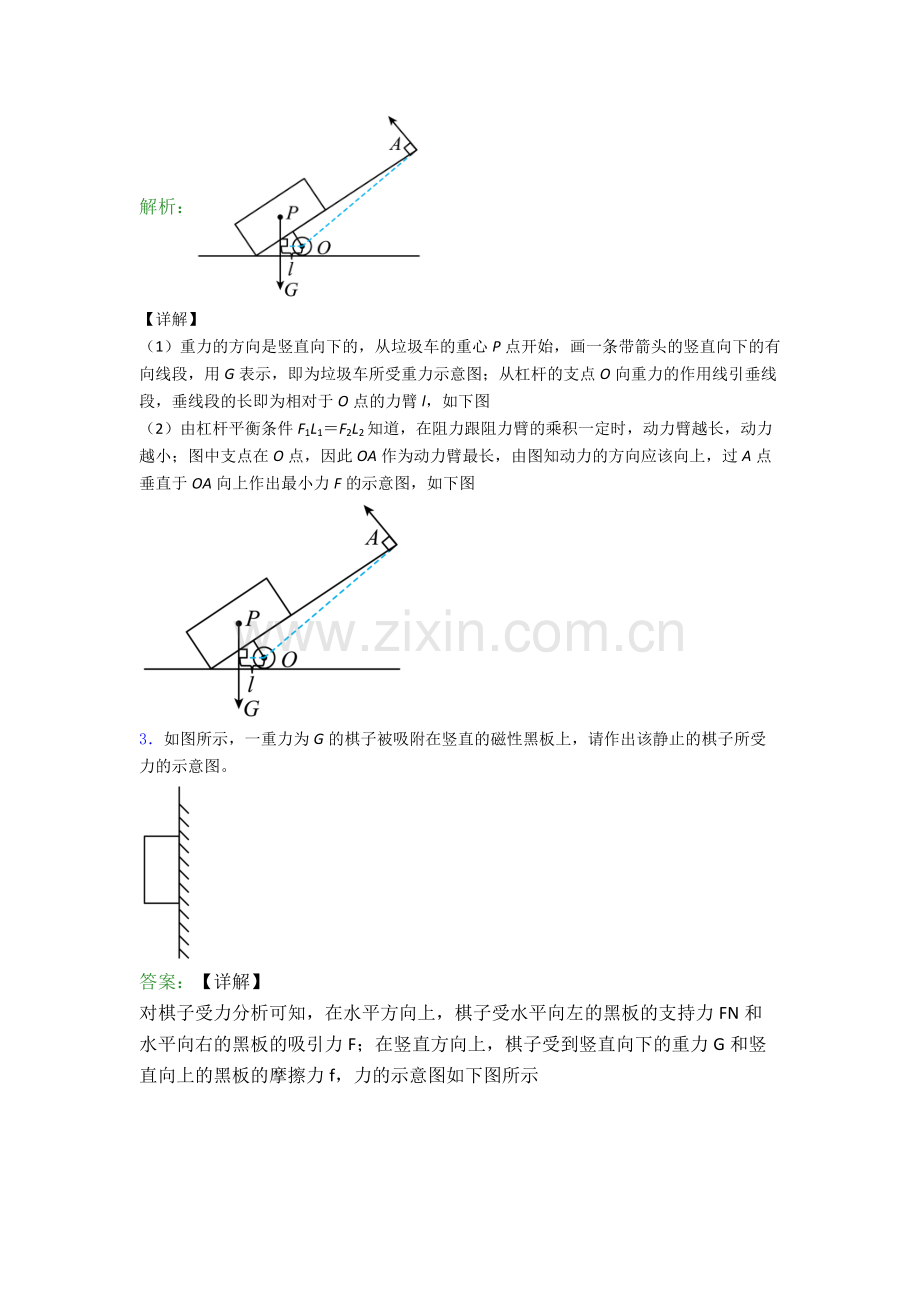

人教版八年级下册物理广州物理作图题试卷测试与练习（word解析版）1如图中木块A处于静止状态，请画出斜面对A的作用力的示意图。答案：【详解】斜面对木块A有支持力和摩擦力的作用，支持力方向垂直于斜面向上，摩擦力方向沿斜面向上，如图所示：解析：【详解】斜面对木块A有支持力和摩擦力的作用，支持力方向垂直于斜面向上，摩擦力方向沿斜面向上，如图所示：2如图所示是一款垃圾清洁车示意图，P为整车的重心。（1）请在图中作出垃圾车所受重力及相对于O点的力臂l；（2）在手柄上A处施加一个最小力F，使垃圾车轮离开地面，请作出这个力。答案：【详解】（1）重力的方向是竖直向下的，从垃圾车的重心P点开始，画一条带箭头的竖直向下的有向线段，用G表示，即为垃圾车所受重力示意图；从杠杆的支点O向重力的作用线引垂线段，垂线段的长即为相对于O点解析：【详解】（1）重力的方向是竖直向下的，从垃圾车的重心P点开始，画一条带箭头的竖直向下的有向线段，用G表示，即为垃圾车所受重力示意图；从杠杆的支点O向重力的作用线引垂线段，垂线段的长即为相对于O点的力臂l，如下图（2）由杠杆平衡条件F1L1F2L2知道，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂最长，由图知动力的方向应该向上，过A点垂直于OA向上作出最小力F的示意图，如下图3如图所示，一重力为G的棋子被吸附在竖直的磁性黑板上，请作出该静止的棋子所受力的示意图。答案：【详解】对棋子受力分析可知，在水平方向上，棋子受水平向左的黑板的支持力FN和水平向右的黑板的吸引力F；在竖直方向上，棋子受到竖直向下的重力G和竖直向上的黑板的摩擦力f，力的示意图如下图所示解析：【详解】对棋子受力分析可知，在水平方向上，棋子受水平向左的黑板的支持力FN和水平向右的黑板的吸引力F；在竖直方向上，棋子受到竖直向下的重力G和竖直向上的黑板的摩擦力f，力的示意图如下图所示4如图所示，装有重10牛物体置于水平桌面上，请用图示法画出桌面所受的压力F。答案：【详解】物体静止在水平面上，压力的大小与物体的重力大小相等，即F=G=10N作用点在物体与桌面的接触面的中点上，方向垂直于桌面向下；设定标度为5N，过压力的作用点，沿压力的方向画一条有向线段解析：【详解】物体静止在水平面上，压力的大小与物体的重力大小相等，即F=G=10N作用点在物体与桌面的接触面的中点上，方向垂直于桌面向下；设定标度为5N，过压力的作用点，沿压力的方向画一条有向线段，使线段长度为标度的2倍，如下图所示：5如图所示，重为10牛的物体A静止在重为20牛的物体B上，请用力的图示法在图中画出A对物体B的压力。答案：【详解】确定一个标度为5N，确定力的作用点在接触面的中点；沿垂直于接触面向下的方向画一条线段，长度等于标度的2倍；在线段的末端画上箭头，并标出F=10N，如图所示：解析：【详解】确定一个标度为5N，确定力的作用点在接触面的中点；沿垂直于接触面向下的方向画一条线段，长度等于标度的2倍；在线段的末端画上箭头，并标出F=10N，如图所示：6请在图中画出杠杆受到的阻力F2，并画出使杠杆在图示位置平衡最小的动力F1，保留作图痕迹。答案：【详解】由图可知，杠杆所受的阻力为物体给杠杆竖直向下的拉力，经过杠杆的重心做竖直向下的有向线段即为阻力的示意图；因为杠杆处于平衡状态，要使杠杆所受的力最小，即力臂最大，最大力臂就是连接支点和力的解析：【详解】由图可知，杠杆所受的阻力为物体给杠杆竖直向下的拉力，经过杠杆的重心做竖直向下的有向线段即为阻力的示意图；因为杠杆处于平衡状态，要使杠杆所受的力最小，即力臂最大，最大力臂就是连接支点和力的作用点的线段，所以连接OA，过A点做OA的垂线，该垂线即为最小力的作用线，因为杠杆所受阻力和动力使杠杆转的方向相反，所以最小力应该是垂直于OA向上，如图所示：7画出起钉器受到的阻力F2和动力臂l1。答案：【详解】由图可知，杠杆的支点在O点，从支点O作垂直于F作用线的垂线段，即是动力臂l1，阻力的作用点在锤子与钉帽的接触点上，从阻力的作用点作竖直向下的力，即为阻力F2，如图所示：解析：【详解】由图可知，杠杆的支点在O点，从支点O作垂直于F作用线的垂线段，即是动力臂l1，阻力的作用点在锤子与钉帽的接触点上，从阻力的作用点作竖直向下的力，即为阻力F2，如图所示：8作图题：旅行箱在拉力作用下静止于图示状态，O点为旅行箱的重心，A为拉力的作用点，请在图中画出旅行箱的重力以及最小拉力F的示意图。答案：【详解】重力方向竖直向下，从重心O沿竖直向下的方向画一条带箭头的线段，并用符号G表示；阻力和阻力臂不变，由杠杆平衡条件可知，动力臂越长，动力越小，图中B点支点，以支点B到A的距离为力臂是最大力臂解析：【详解】重力方向竖直向下，从重心O沿竖直向下的方向画一条带箭头的线段，并用符号G表示；阻力和阻力臂不变，由杠杆平衡条件可知，动力臂越长，动力越小，图中B点支点，以支点B到A的距离为力臂是最大力臂，力与力臂垂直，由此过A点作BA的垂线，方向向上，如图所示9如图所示，轻质杠杆在力F1、F2的作用下（F2未画出）处于平衡状态。O为支点，L2为力F2的力臂，请在图中画出F1的力臂L1和力F2的示意图。答案：【详解】反向延长F1的作用线，过点O作F1作用线的垂线段，即为F1的力臂L1；过阻力臂L2的末端作垂直于L2的作用线，与杠杆的交点为F2的作用点，F2的方向向下，在线段末端标出箭头，标出阻力F2解析：【详解】反向延长F1的作用线，过点O作F1作用线的垂线段，即为F1的力臂L1；过阻力臂L2的末端作垂直于L2的作用线，与杠杆的交点为F2的作用点，F2的方向向下，在线段末端标出箭头，标出阻力F2。如下图所示10下图中杠杆 OA 处于平衡状态，请在图中画出动力F 的力臂L。答案：【详解】首先沿F的方向做出F作用线，由支点O向F的作用线做垂线，垂线段的长度为F的力臂。如图所示：解析：【详解】首先沿F的方向做出F作用线，由支点O向F的作用线做垂线，垂线段的长度为F的力臂。如图所示：11用如图示所示的滑轮组提升重物，若拉力将绳子的自由端移动1m时，重物升高0.5m，请你在图中画出绳子绕法。答案：【详解】若拉力将绳子的自由端移动1m时，重物升高0.5m，绳端移动距离是物体上升高度的2倍，所以滑轮组的动滑轮绕2段绳子，如图所示：解析：【详解】若拉力将绳子的自由端移动1m时，重物升高0.5m，绳端移动距离是物体上升高度的2倍，所以滑轮组的动滑轮绕2段绳子，如图所示：12（1）如图所示，用滑轮组提升重50N的物体，绳子能够承受的最大拉力为20N，假设动滑轮重、绳重和摩擦均不计，在图中画出滑轮组绳子的正确绕法并标出拉力方向。（2）如图所示，小车A与物体B一起向右做匀速直线运动，当小车A与正前方的墙碰撞时，请画出此时物体B的受力示意图（力均画在重心上，A表面粗糙）。答案：（1）绕线正确1分，标记拉力F方向1分。（2）2个力正确1分，全部正确2分。【详解】（1）物体重50N，绳子能够承受的最大拉力为20N，则需要动滑轮上有3股绳，绳子的起点在动滑轮上，作图如下解析：（1）绕线正确1分，标记拉力F方向1分。（2）2个力正确1分，全部正确2分。【详解】（1）物体重50N，绳子能够承受的最大拉力为20N，则需要动滑轮上有3股绳，绳子的起点在动滑轮上，作图如下（2）物体B竖直方向受到一个重力和一个支持力，属于一对平衡力；当小车A与正前方的墙碰撞时，物体B由于惯性继续向右运动，此时物体B相对于小车A向右运动，故受到一个向左的摩擦力，作图如下13如左图所示，轻质杠杆的支点为O，请画出物块G的重力100N的示意图和力F的力臂。在下图中画出滑轮组最省力的绕线方式。答案：（1）（2）【详解】（1）物块G的重力方向始终是竖直向下的，重力的作用点在物体的重心上；画出动力F的作用线反向延长线，从支点向这条力的作用线作垂线，支点到垂足的距离就是力F的力臂，如下图所解析：（1）（2）【详解】（1）物块G的重力方向始终是竖直向下的，重力的作用点在物体的重心上；画出动力F的作用线反向延长线，从支点向这条力的作用线作垂线，支点到垂足的距离就是力F的力臂，如下图所示：（2）图中滑轮组有两种绕线方法，一种是由两根绳子承担重物，一种是由三根绳子承担重物，要想最省力，应选用三根绳子承担的绕法，即从动滑轮的上挂钩开始缠绕，如图所示：14要提升的重物重为500N ，用来串绕滑轮组的绳子能随的拉力是200N请，画出滑轮组的绕线。答案：【详解】假设不计动滑轮重力和摩擦，根据 可得所以承担物重的绳子股数n至少等于3；拉力方向应该向上，依次绕过动滑轮、定滑轮，如图解析：【详解】假设不计动滑轮重力和摩擦，根据 可得所以承担物重的绳子股数n至少等于3；拉力方向应该向上，依次绕过动滑轮、定滑轮，如图15画出滑轮组最省力的绕线。答案：【详解】图中滑轮组有两种绕线方法，一种是由两根绳子承担重物，一种是由三根绳子承担重物，要想最省力，应选用三根绳子承担的绕法，即从动滑轮的上挂钩开始缠绕，如图所示：解析：【详解】图中滑轮组有两种绕线方法，一种是由两根绳子承担重物，一种是由三根绳子承担重物，要想最省力，应选用三根绳子承担的绕法，即从动滑轮的上挂钩开始缠绕，如图所示：
