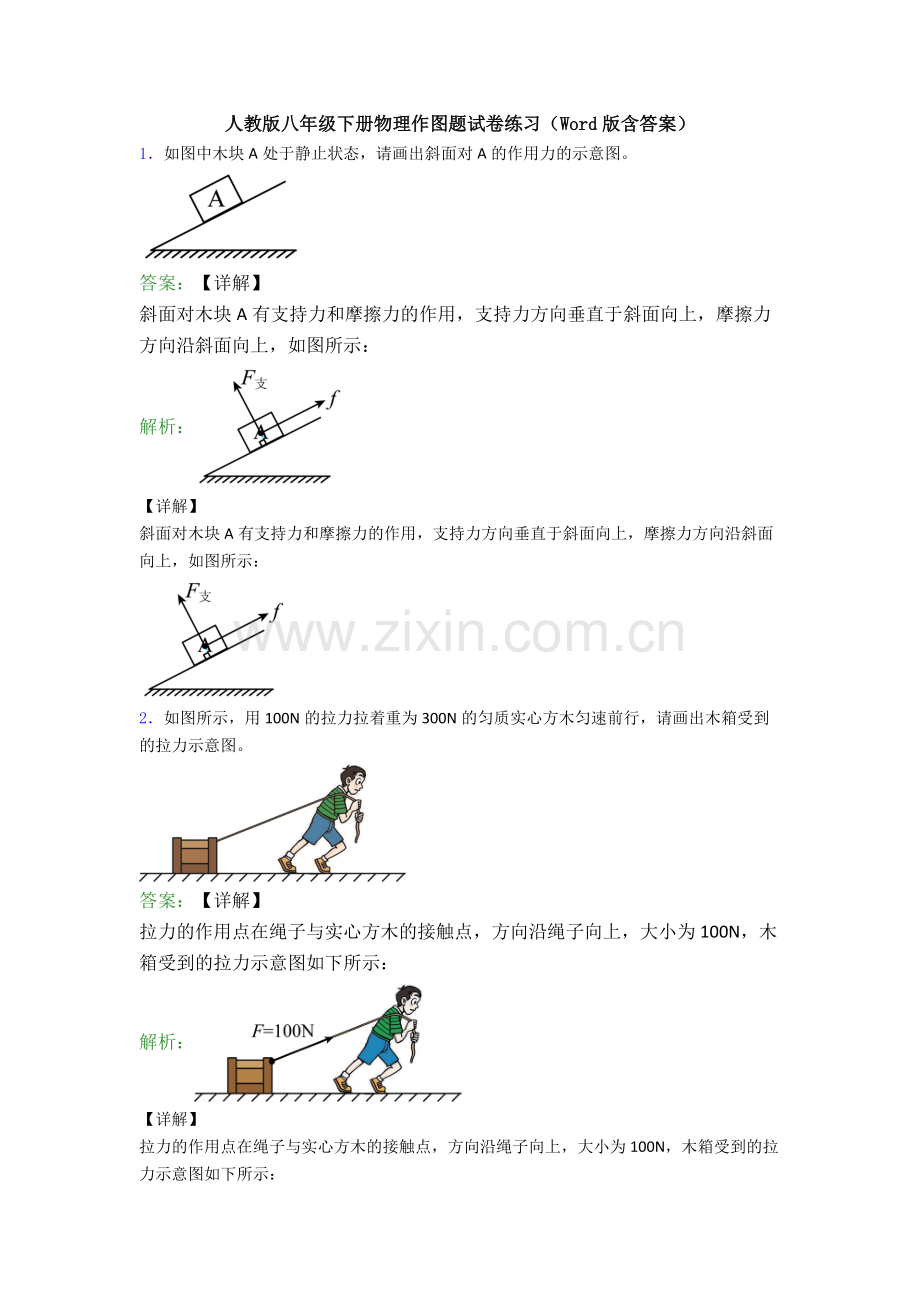

人教版八年级下册物理作图题试卷练习(Word版含答案).doc_第1页
第1页 / 共13页

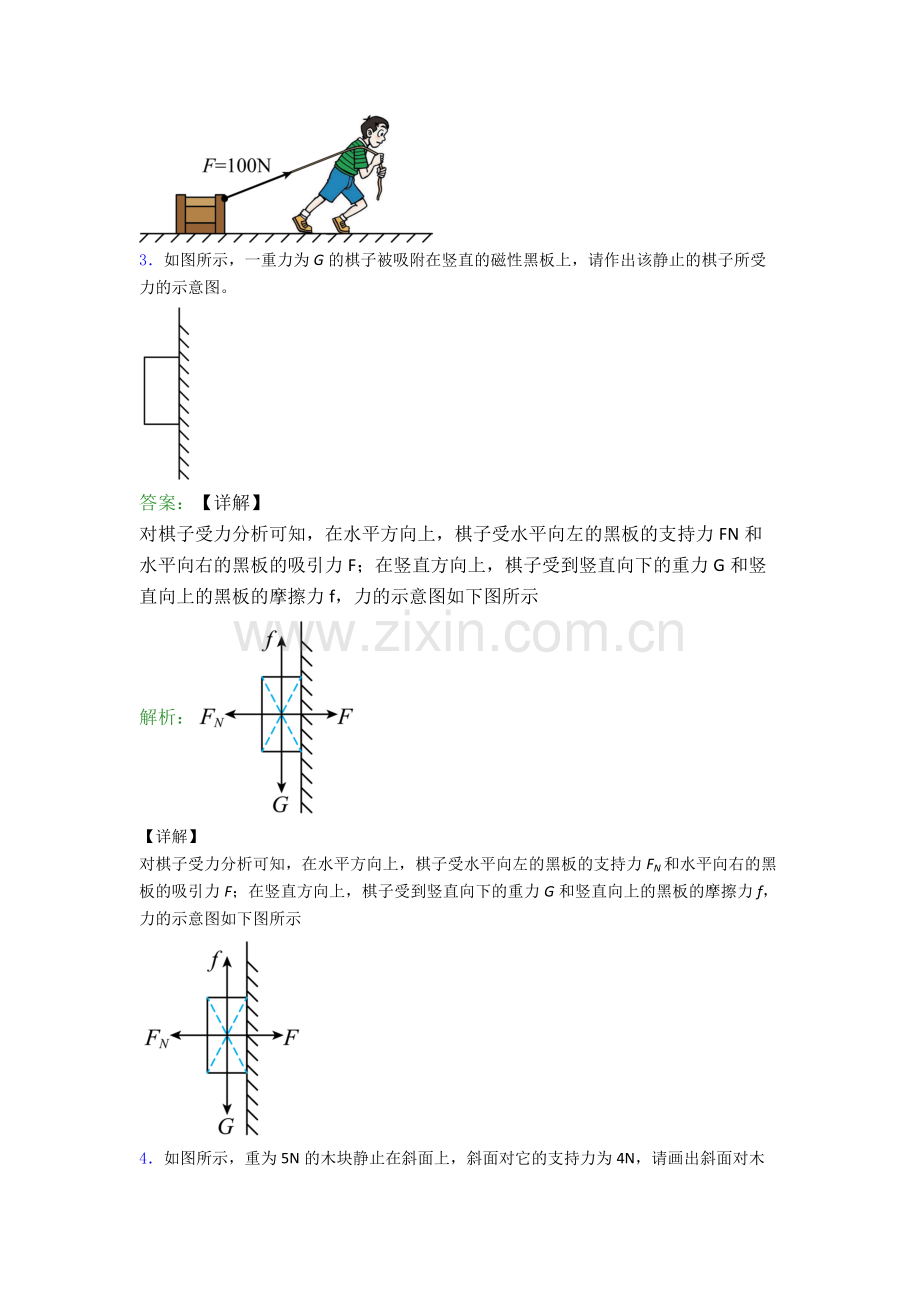

人教版八年级下册物理作图题试卷练习(Word版含答案).doc_第2页
第2页 / 共13页
人教版八年级下册物理作图题试卷练习(Word版含答案).doc_第3页
第3页 / 共13页
人教版八年级下册物理作图题试卷练习(Word版含答案).doc_第4页
第4页 / 共13页
人教版八年级下册物理作图题试卷练习(Word版含答案).doc_第5页
第5页 / 共13页
点击查看更多>>
资源描述

1、人教版八年级下册物理作图题试卷练习(Word版含答案)1如图中木块A处于静止状态,请画出斜面对A的作用力的示意图。答案:【详解】斜面对木块A有支持力和摩擦力的作用,支持力方向垂直于斜面向上,摩擦力方向沿斜面向上,如图所示:解析:【详解】斜面对木块A有支持力和摩擦力的作用,支持力方向垂直于斜面向上,摩擦力方向沿斜面向上,如图所示:2如图所示,用100N的拉力拉着重为300N的匀质实心方木匀速前行,请画出木箱受到的拉力示意图。答案:【详解】拉力的作用点在绳子与实心方木的接触点,方向沿绳子向上,大小为100N,木箱受到的拉力示意图如下所示:解析:【详解】拉力的作用点在绳子与实心方木的接触点,方向沿绳

2、子向上,大小为100N,木箱受到的拉力示意图如下所示:3如图所示,一重力为G的棋子被吸附在竖直的磁性黑板上,请作出该静止的棋子所受力的示意图。答案:【详解】对棋子受力分析可知,在水平方向上,棋子受水平向左的黑板的支持力FN和水平向右的黑板的吸引力F;在竖直方向上,棋子受到竖直向下的重力G和竖直向上的黑板的摩擦力f,力的示意图如下图所示解析:【详解】对棋子受力分析可知,在水平方向上,棋子受水平向左的黑板的支持力FN和水平向右的黑板的吸引力F;在竖直方向上,棋子受到竖直向下的重力G和竖直向上的黑板的摩擦力f,力的示意图如下图所示4如图所示,重为5N的木块静止在斜面上,斜面对它的支持力为4N,请画出

3、斜面对木块的支持力和木块对斜面的压力的示意图。答案:【详解】支持力F的作用点可画在物体的重心上,支持力的方向垂直于斜面向上,大小为4N;木块对斜面的压力的方向是垂直于斜面向下的,作用点画在接触面的中点处。斜面对物体的支持力和物体对斜面的压力是一对解析:【详解】支持力F的作用点可画在物体的重心上,支持力的方向垂直于斜面向上,大小为4N;木块对斜面的压力的方向是垂直于斜面向下的,作用点画在接触面的中点处。斜面对物体的支持力和物体对斜面的压力是一对相互作用力,二者大小相等,如图所示:5重为10牛的物体静止在斜面上,对斜面的压力为6牛,请用力的图示法在图中画出斜面受到的压力。答案:【详解】物体对斜面的

4、压力,作用点在接触面的中点处,方向垂直于斜面向下,大小为;选取标度为,则所画线段长度为标度的两倍。如图所示: 。解析:【详解】物体对斜面的压力,作用点在接触面的中点处,方向垂直于斜面向下,大小为;选取标度为,则所画线段长度为标度的两倍。如图所示: 。6请在图中画出杠杆受到的阻力F2,并画出使杠杆在图示位置平衡最小的动力F1,保留作图痕迹。答案:【详解】由图可知,杠杆所受的阻力为物体给杠杆竖直向下的拉力,经过杠杆的重心做竖直向下的有向线段即为阻力的示意图;因为杠杆处于平衡状态,要使杠杆所受的力最小,即力臂最大,最大力臂就是连接支点和力的解析:【详解】由图可知,杠杆所受的阻力为物体给杠杆竖直向下的

5、拉力,经过杠杆的重心做竖直向下的有向线段即为阻力的示意图;因为杠杆处于平衡状态,要使杠杆所受的力最小,即力臂最大,最大力臂就是连接支点和力的作用点的线段,所以连接OA,过A点做OA的垂线,该垂线即为最小力的作用线,因为杠杆所受阻力和动力使杠杆转的方向相反,所以最小力应该是垂直于OA向上,如图所示:7画出图中F2的力臂,并在B点画出使杠杆平衡时最省力的力F1。答案:【详解】反向延长力F2的作用线,从支点向力的作用线引垂线段,垂线段的长即为力臂L2;由题意知,最长的动力臂为OB,连接OB即为最长动力臂,又因为F2使杠杆沿顺时针转动,所以F1应使杠杆沿逆时针转解析:【详解】反向延长力F2的作用线,从

6、支点向力的作用线引垂线段,垂线段的长即为力臂L2;由题意知,最长的动力臂为OB,连接OB即为最长动力臂,又因为F2使杠杆沿顺时针转动,所以F1应使杠杆沿逆时针转动,因此F1方向应垂直OB向上,如图所示: 。8画出如图所示拉力F的力臂。答案:【详解】从支点向力的作用线作垂线,支点到垂足的距离就是力臂。如图所示:解析:【详解】从支点向力的作用线作垂线,支点到垂足的距离就是力臂。如图所示:9如图所示是小明钓鱼时的情景,他从水里拉出一条大鱼静止在空中。请以O为支点在图中大致位置画出动力F1和阻力F2及其力臂L2的示意图。答案:【详解】由图可知,支点是O,动力水平向左,先作出动力的作用线;鱼对绳子的拉力

7、是阻力,方向竖直向下,由支点向阻力的作用线做垂线段,支点到垂足的距离就是阻力臂L2,如图所示:;解析:【详解】由图可知,支点是O,动力水平向左,先作出动力的作用线;鱼对绳子的拉力是阻力,方向竖直向下,由支点向阻力的作用线做垂线段,支点到垂足的距离就是阻力臂L2,如图所示:;10按要求完成下列作图:如图所示,杠杆OB在动力F1作用下处于静止状态,请你画出阻力F2及阻力臂L2。(_)答案:【详解】阻力为由于物体的重而产生的拉力,所以从B点竖直向下画出F2;力臂为支点到力的作用线的距离,所以从O点向F2或其延长线作垂线,垂线段即为力臂L2,如图所示: 。解析:【详解】阻力为由于物体的重而产生的拉力,

8、所以从B点竖直向下画出F2;力臂为支点到力的作用线的距离,所以从O点向F2或其延长线作垂线,垂线段即为力臂L2,如图所示: 。11如图所示,用向下的力拉绕在滑轮组上的绳子的一端,10s内绳子自由端移动了1.5m,重物上升了0.5m,画出滑轮组的绕线情况。答案:【详解】由题意可知,向下拉绳子时,承担动滑轮和物体总重的绳子有效股数根据“奇动偶定”的原则,绳子的固定端应先系在动滑轮挂钩上,据此绕线,如图所示:解析:【详解】由题意可知,向下拉绳子时,承担动滑轮和物体总重的绳子有效股数根据“奇动偶定”的原则,绳子的固定端应先系在动滑轮挂钩上,据此绕线,如图所示:12如图,请你用笔画线代表绳子画出既省力又

9、能改变力的方向的绕线方法。答案:【详解】由题意知,拉力方向应向下,故绳子先连接定滑轮的下端的挂钩,然后依次绕过动滑轮、定滑轮,如图所示:解析:【详解】由题意知,拉力方向应向下,故绳子先连接定滑轮的下端的挂钩,然后依次绕过动滑轮、定滑轮,如图所示:13如左图所示,轻质杠杆的支点为O,请画出物块G的重力100N的示意图和力F的力臂。在下图中画出滑轮组最省力的绕线方式。答案:(1)(2)【详解】(1)物块G的重力方向始终是竖直向下的,重力的作用点在物体的重心上;画出动力F的作用线反向延长线,从支点向这条力的作用线作垂线,支点到垂足的距离就是力F的力臂,如下图所解析:(1)(2)【详解】(1)物块G的

10、重力方向始终是竖直向下的,重力的作用点在物体的重心上;画出动力F的作用线反向延长线,从支点向这条力的作用线作垂线,支点到垂足的距离就是力F的力臂,如下图所示:(2)图中滑轮组有两种绕线方法,一种是由两根绳子承担重物,一种是由三根绳子承担重物,要想最省力,应选用三根绳子承担的绕法,即从动滑轮的上挂钩开始缠绕,如图所示:14(1)在力F1、F2的作用下杠杆处于平衡状态,请在图中画出力F2的示意图以及力F1的力臂L1_;(2)如图所示是未装配好的滑轮组,请在图中画出滑轮组的绕绳方法,要求使用该滑轮组提升重物时最省力_。答案:【详解】(1)过力臂L2作杠杆的垂线,垂线与杠杆的相交点即是力F2在杠杆上的

11、作用点,而F2方向向上,才能让杠杆平衡;过支点O作力F1的垂线段,此垂线段即为力臂L1,所以作图如下:解析: 【详解】(1)过力臂L2作杠杆的垂线,垂线与杠杆的相交点即是力F2在杠杆上的作用点,而F2方向向上,才能让杠杆平衡;过支点O作力F1的垂线段,此垂线段即为力臂L1,所以作图如下:(2)图示滑轮组,将绳子固定在动滑轮上,之后逐一绕过定滑轮和动滑轮,这种情况下承重绳子为3根,是最省力的绕线,所以作图如下:15要用滑轮组将陷在泥中的汽车拉出来,试在图中画出最省力的绕绳方法,并在绳子末端用F表示拉力方向。答案:【详解】只有一个动滑轮,要求最省力,绳子先系在动滑轮的固定挂钩上,然后绕过左边的定滑轮,再绕过动滑轮,如图所示:。解析:【详解】只有一个动滑轮,要求最省力,绳子先系在动滑轮的固定挂钩上,然后绕过左边的定滑轮,再绕过动滑轮,如图所示:。
