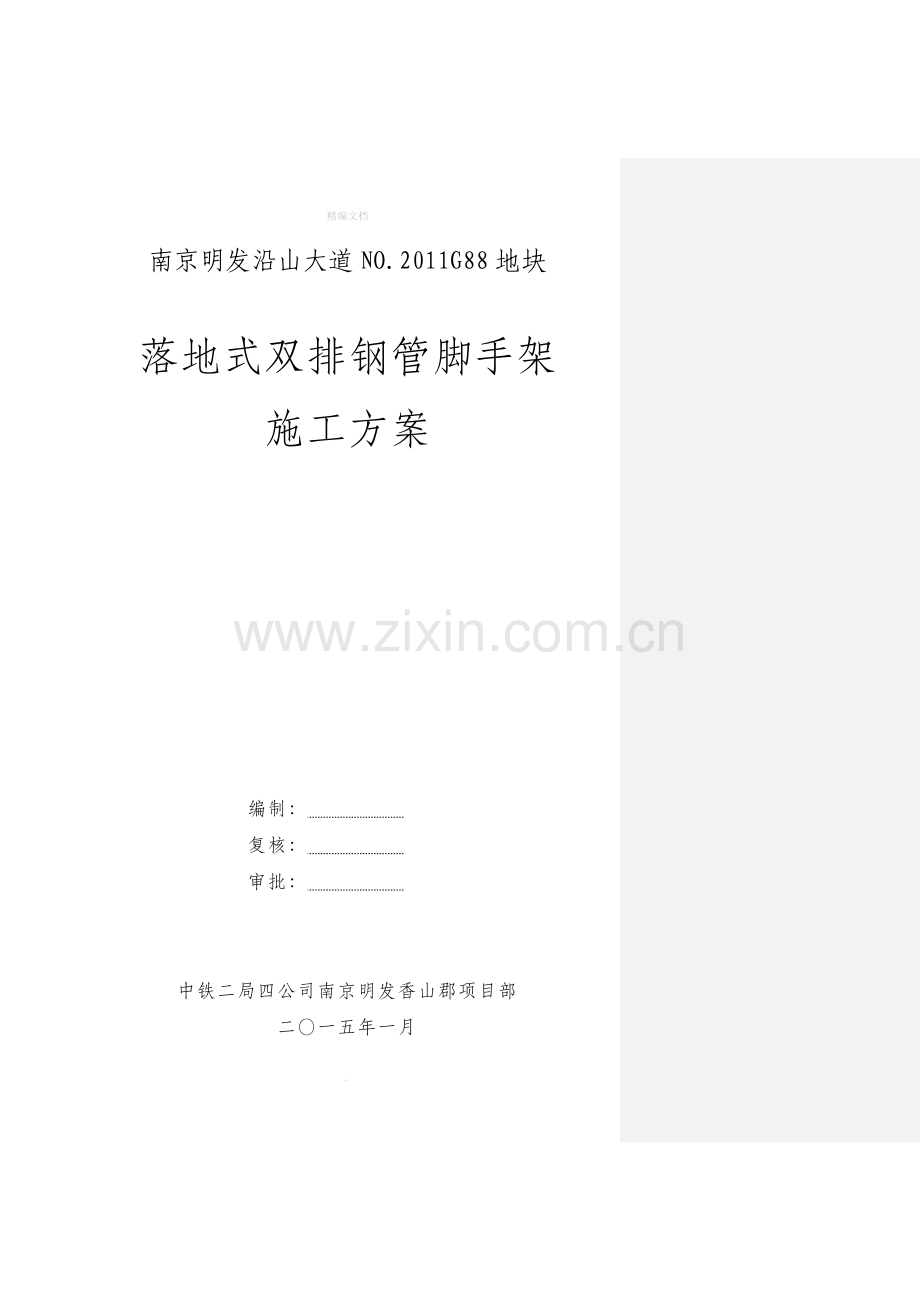

南京明发沿山大道NO.2011G88地块

落地式双排钢管脚手架
施工方案

编制：
复核：
审批：

中铁二局四公司南京明发香山郡项目部
二〇一五年一月
目录
1 编制依据 1
2 工程概况 1
2.1 工程简介 1
2.2 施工平面布置 1
2.3施工要求 1
2.4 技术保证条件 2
3 施工计划 3
3.1 施工进度计划 3
3.2 材料与设备计划 4
3.3 劳动力计划 4
4 施工方案 4
4.1施工方案 4
4.2技术参数 5
5 施工方法及工艺要点 6
5.1 施工工艺流程 6
5.2 施工方法及检查验收 6
6 施工安全、质量、环保、工期、职业健康的技术保证措施 14
6.1 施工安全保证措施 14
6.2工程质量的技术保证措施 21
6.3工期的技术保证措施 23
6.4 环保的技术保证措施 23
6.5 职业健康的技术保证措施 24
7 计算书 24
7.1 计算依据 24
7.2 计算过程和结论 24

.
1 编制依据
（一）《建筑结构荷载规范》GB50009-2011；
（二）《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011；
（三）《建筑工程施工质量验收统一标准》GB50300-2001
（四）《建筑施工安全检查标准》JGJ59-99
（五）《低压流体输送用钢管》GB/T3091-2008
（六）《钢管脚手架扣件》GB15831-2006
（七）《施工现场临时用电安全技术规范》JGJ46-2005
（八）南京明发集团N0.2011G88地块工程施工图。
2 工程概况
2.1 工程简介
本工程为南京明发NO.2011G88地块项目，位于南京市浦口区沿山大道，包括22栋单体住宅（9#～30#楼）、1个地下停车库、1栋社区服务中心以及部分物业建筑。其中：单体住宅包括10栋7层+1/1D花园洋房、6栋11层+1/1D小高层、1栋11层小高层、2栋9+1/1D和3栋10层+1/1D小高层住宅及1栋2层社区服务中心。项目占地面积115742.8㎡，总建筑面积177398.20㎡，其中地上125140.5㎡，地下52257.66㎡，工程工期为≤18个月。
本工程结构形式为框架剪力墙结构，剪力墙抗震等级为三级，框架抗震等级为4级。单位工程建筑高度最大约为32.7m，故外脚手架全部采用“双排落地式钢管脚手架”。
2.2 施工平面布置
本工程单体建筑主要为7层和11层的花园洋房，现以29#楼为例，设计双排落地式钢管脚手架（其余楼栋同），具体布置详图2-1。

图2-1 外脚手架平面布置图
2.3施工要求
此外架方案设计由地下室底板开始搭设至屋面机房层，架体高度约38m，架体周长约170m。
2.3.1.钢管
（一）脚手架钢管应采用现行国家标准《直缝电焊钢管》GB/T13793 或《低压流体输送用焊接钢管》GB/T3091 中规定的Q235 普通钢管；钢管的钢材质量应符合现行国家标准《碳素结构钢GB/T700 中Q235 级钢的规定。
（二）脚手架钢管宜采用Φ48.3×3.6 钢管。每根钢管的最大质量不应大于25.8kg。
2.3.2.扣件
（一）扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准《钢管脚手架扣件》GB15831 的规定。采用其它材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。
（二）扣件在螺栓拧紧扭力矩达到65N·m 时，不得发生破坏。
2.3.3.脚手板
（一）脚手板可采用钢、木、竹材料制作，单块脚手板的质量不宜大于30kg。
（二）冲压钢脚手板的材质应符合现行国家标准《碳素结构钢》GB/T700 中Q235
级钢的规定。
（三）木脚手板材质应符合现行国家标准《木结构设计规范》GB50005 中IIa 级材质的规定。脚手板厚度不应小于50mm，两端宜各设置直径不小于4mm 的镀锌钢丝箍两道。
（四）竹脚手板宜采用由毛竹或楠竹制作的竹串片板、竹笆板；竹串片脚手板应符合现行行业标准《建筑施工木脚手架安全技术规范》JGJ 164 的相关规定。
2.4 技术保证条件
2.4.1.技术保证前提条件
（一）每个单位工程施工必须有完整的施工图纸，应根据施工图中工程的结构形式和构造要求具体考虑架体的平面布置和搭设高度。
（二）选择精明强干、技术过硬的搭设队伍，作业人员必须具备持证上岗。
（三）土方开挖并平整场地完成后，应对脚手架设计平面部位的地基土进行夯实并进行砼硬化，充分保证脚手架地基土达到承载要求。
（四）脚手架搭设完成后由项目部组织技术人员和外架班组长对该架体按既定施工方案和《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011进行验收，验收合格后方可使用。
2.4.2.施工重难点分析及应对措施
工程重难点及应对措施分析表 表2-1
序号
工程重难点
重难点分析
拟采取对策
1
搭设过程中易发生的安全事故
外脚手架搭设属于危险性较大分项工程，本工程外架架体高度约38m，在搭设过程中存在高空坠物、高处坠落、架体坍塌等危险源
1、编制与实际工程密切相符的施工技术方案，脚手架搭设前对作业人员进行详细的施工技术交底。
2、选择经验丰富、操作精干的施工班组进行施工，作业人员必须持证上岗。
3、脚手架搭设时委派专职安全员进行现场督导，确保该过程安全可控。
2
连墙件布置

连墙件设置是保证外架整体稳定性的重要构造，其设置得是否合理将直接影响外架安全。
1、根据工程实际特点，编制合理的施工方案，明确连墙件布置形式及构造要求。
2、架体验收时对连墙件进行重点检查，确保按既定方案施工。
3
外架班组与土建班组的协调配合
本工程外架班组为单独分包，在外架搭设过程中与土建班组的紧密配合尤为重要，尤其是连墙件施工，应预埋于主体结构内。
1、编制与实际工程密切相符的施工技术方案，脚手架搭设前对作业人员进行详细的施工技术交底。
2、积极协调外架班组和土建班组的作业时间，及时提醒工序操作。
3 施工计划
3.1 施工进度计划
本工程结构形式为常见框剪结构住宅楼，主体结构施工拟定为7天一层。该层外脚手架搭设工期为2d，总体工期为25d，具体施工进度计划见表3-1。
单位工程外脚手架施工进度计划表 表3-1
序号
施工楼层
工期
备注
1
负一层
2d
搭设完成后间歇5天完成该层主体施工
2
一层
2d
上一层搭设完成间歇5天后施工
3
二层
2d
上一层搭设完成间歇5天后施工
4
三层
2d
上一层搭设完成间歇5天后施工
5
四层
2d
上一层搭设完成间歇5天后施工
6
五层
2d
上一层搭设完成间歇5天后施工
7
六层
2d
上一层搭设完成间歇5天后施工
8
七层
2d
上一层搭设完成间歇5天后施工
9
八层
2d
上一层搭设完成间歇5天后施工
10
九层
2d
上一层搭设完成间歇5天后施工
11
十层
2d
上一层搭设完成间歇5天后施工
12
十一层
2d
上一层搭设完成间歇5天后施工
13
屋面机房层
1d
上一层搭设完成间歇5天后施工
3.2 材料与设备计划
主要周转材料一览表 表3-2
序号
材料名称
规格
单位
数量
备注
1
钢管
48×3.6

m
91700
按3.0计算
2
扣件

只
67200

3
竹串片脚手板
3m×0.3m
张
12900

4
密目式安全网
6m×1.8m
m2
19500

3.3 劳动力计划
劳动力计划表 表3-3
序号
种类
人数
证件编号
职责
1
专职安全员
2人

负责现场安全监控
2
班组长
1人

负责指挥、管理
3
架子工
12人

搭设架体
4
运输工
4人

运输架体材料
4 施工方案
4.1施工方案
4.1.1.方案比选
常规小高层住宅建筑外架形式多为落地式脚手架或型钢悬挑脚手架。根据本工程的结构形式和建筑高度，如采用型钢悬挑脚手架，根据《建筑施工扣件式钢管脚手架安全技术规范》要求，每个单位工程需进行两次悬挑，相对于落地式脚手架会增加约900m的16号工字钢，使项目成本费用大大增加，故此选用双排落地式钢管脚手架较为经济适用。
4.1.2.地基处理
（一）脚手架搭设前，应先进行场地平整，将地基土夯实后再进行混凝土硬化，确保地基承载力满足施工要求。
（二）混凝土硬化宽度为1.5m，C15砼，100厚。1. 基础排水
2. 基础落在地下室顶板上的情况？应进行对楼板影响的验算。

4.1.3.外架设计
外架设计一览表 表4-1
序号
设计项目
设计内容
备注
1
脚手架形式
双排落地式钢管脚手架
底部设200×50垫板
2
内外排间距
900mm

3
内排脚手架距墙边距离
300mm

4
立杆间距
1500mm
立杆刷黄色油漆
5
步距
1800mm
步距杆刷黄色油漆
6
剪刀撑
沿45°～60°角连续设置，宽度不应小于6m，跨度不应少于四跨
剪刀撑刷黄黑相间油漆
7
连墙件设置形式
二步二跨

注：所有脚手架钢管均涂刷油漆，剪刀撑涂刷黄黑相间油漆，其他涂刷黄色油漆，且满挂密目网。
4.2技术参数
主要技术参数一览表 表4-2
序号
参数项目
参数内容
备注
1
钢管类型
A48×3.6

2
搭设高度
38m

3
横向水平杆计算外伸长度
0.15m

4
内立杆离建筑物距离
0.3m

5
扣件抗滑移折减系数
0.85

6
结构脚手架荷载标准值
3KN/m2

7
装修脚手架荷载标准值
2KN/m2

8
脚手板自重标准值
0.35 KN/m2

9
基本风压
0.25 KN/m2

5 施工方法及工艺要点
5.1 施工工艺流程
5.1.1.搭设流程
定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→横向水平杆→纵向水平杆(格栅) →立杆→横向水平杆→纵向水平杆(格栅)→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网
5.1.2.拆除流程
先拆栏杆、脚手板、剪刀撑→后拆小横杆、大横杆、立杆
5.2 施工方法及检查验收
5.2.1.架体构造要求
（一）落地式脚手架为双排脚手架，立杆采用单钢管是否采用双立杆？与经济比选不对应
。
（二）搭设尺寸：立杆的纵距1.50m，立杆的横距0.90m，立杆的步距1.80m，内排架距离结构边0.30 m（在装饰装修阶段可根据实际情况调整）。
（三）连墙件钢管采用φ48×3.6
，布置方式采用预埋钢管双扣件连接（见图5-1），2步2跨，连墙件在转角和顶部处加密，即在转角1m以内范围按垂直方向不大于4m，顶部800mm以内范围设置连墙件。

图5-1 连墙件预埋钢管
（四）连墙件采用菱形布置。当转角处脚手架处于如下情况时，转角处连墙件按一步间距布置。

（五）小横杆布置在大横杆上，大横杆上主节点间的小横杆根数为1根，等间距布置。布置图见图5-1：

图5-1 外脚手架构造
（六）脚手板的设置应符合下列规定：
（1）作业层脚手板应铺满、铺稳，离开墙面120~150mm。
（2）竹串片脚手板应设置在三根横向水平杆上。当脚手板长度小于2m 时，可采用两根横向水平杆支承，但应将脚手板两端与横向水平杆可靠固定，严防倾翻。脚手板的铺设应采用对接平铺或搭接铺设。脚手板对接平铺时，接头处应设两根横向水平杆，脚手板外伸长度应取130mm~150mm，两块脚手板外伸长度的和不应大于300mm（图5-1 a）；脚手板搭接铺设时，接头应支在横向水平杆上，搭接长度不应小于200mm，其伸出横向水平杆的长度不应小于100mm（图5-2 b）。本工程脚手板平铺优先采用对接。

图5-2 脚手板对接、搭接图
（3）脚手板应铺设严实、牢靠，并应用安全网双层兜底。规范要求施工层以下每隔10米应用安全网封闭，本工程落地式脚手架在第一步横杆处用安全网封闭。
（七）作业层、斜道外架脚手板侧边设置通长200mm高木挡脚板。
（八）各层外脚手架两大横杆之间均增设护身栏杆两道，高1.2m，间距按0.6m设置。
（九）外挂密目式网实行全封闭施工。密目式网搭接宽度为200mm。
（十）为了保证外脚手架的整体稳定和抵抗侧力作业，在外侧面满设剪刀撑，剪刀撑的斜杆与水平面的交角宜在45°～60°之间，由脚手架端头开始按水平投影宽度应不小于4跨或6m设置一排剪刀撑，自下而上、左右连续设置。斜杆应与脚手架基本构架杆件加以可靠连接，并应延伸到顶部大横杆以上。
（十一）钢管搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端得距离不应小于100mm。
（十二）在脚手架立杆垫板之上200mm处一律设纵向和横向扫地杆，并与立杆连接牢固。
（十三）防止高空坠落，根据安全操作规范每三层设一道水平挑网，挑出距离不小于2m。
（十四）落地脚手架的基础应该采用垫板，垫板应沿脚手架方向通长布置。
（十五）当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨，与立杆固定高低差不应大于1m靠边坡上方的立杆轴线到边坡的距离不应小于500mm；脚手架底层步距不应大于2m。见图5-3。

图5-3 基础高低差架体构造
（十六）双排脚手架门洞桁架的构造应符合下列规定：
（1）双排脚手架门洞处的空间桁架，应在下图示节间设置一根斜腹杆：

（2）斜腹杆宜采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150mm。斜腹杆采用通长杆件。
（十七）脚手架立杆底部垫木板。
5.2.2.脚手架搭设
（一）脚手架搭设之前，必须对进场的脚手架杆、配件进行严格的检查，禁止使用规格和质量不合格的杆配件。
（二）外脚手架搭设人员必须诗证上岗，并正确使用安全帽、安全带、穿防滑鞋。
（三）脚手架搭设前，架子工长要向施工人员进行安全、技术交底。
（四）脚手架的搭设作业，必须在统一指挥下按照以下规定程序进行：
（1）按设计放线，铺垫板，设置底座或标定立杆位置；
（2）搭设脚手架应从一端开始并向另一端延伸搭设；
（3）应按定位依次竖起立杆，将立杆与纵、横向扫地杆连接固定，然后装上第一步的纵向和横向水平杆、随校正立杆垂直之后予以固定，并按此要求继续向上搭设。
（4）剪刀撑、斜杆等整体拉结杆应随搭升的架子一起及时设置；架面用竹笆板铺设，支撑杆件的间距为400mm。
（5）工人在架上进行搭设作业时，作业面上宜铺设必要数量的脚手板并予临时固定，工人必须戴安全帽和佩挂安全带。不得单人进行装设较重配件和其它易发生失衡、脱手、碰撞、滑跌等不安全的作业。
（6）外架搭设应按定位依次竖起立杆，将立杆与纵、横向扫地杆连接固定，然后连接第一步的纵向和横向平杆、随校正立杆垂直之后予以固定，并按此要求继续向上搭设。
（7）在搭设中不得随意改变构架设计，减少杆件配件设置和对立杆纵距作不小于100mm的构件尺寸放大。确有实际情况，需要对构架作调整和改变时，应提交技术主管人员解决。
（8）连墙杆距主节点的垂直距离不应大于300mm。在第一次拉结前，需在脚手架外侧间距3m设置抛撑，抛撑的角度不大于60度。
（9）在每步架的作业完成后，必须将架上剩余材料物品移至上（下）步架或室内；每日收工前应清理架面，将架面上材料物品堆放整齐，垃圾清运出去；在作业期间，应及时清理落入安全网内的材料和物品，在任何情况下，严禁自架上向下抛掷材料物品和倾倒垃圾。
（10）脚手架第一步设置的拉结点必须在脚手架第三步搭设前完成。拉顶式连墙构造必须将小横杆与外墙面顶紧并与钢筋焊牢；刚性连墙构造应确保杆件连接可靠。
（11）外架搭设纵向水平杆宜设置在立杆内侧，其长度不得小于三跨。
（12）立杆、纵向水平杆等接头均应交错布置，两根杆件相邻接头不得设置在同步同跨内，不同步或不同跨两个相邻接头错开距离不得小于500mm,各接头距主节点的距离不得大于步距或跨度的1/3。
（13）剪刀撑接头应采用搭接接头；其长度不得小于1000mm；并等距设置三个旋转扣件固定；端部扣件盖板边缘至搭接杆端距离不应小于100mm。剪刀撑斜杆与地面的水平夹角应在45°～60°之间；剪刀撑沿外架立面连续布置。
（14）在外架需要留设门洞的部位；门洞宜采用上升斜杆平行弦杆行架结构形式；斜杆与地面的水平夹角应在45°～60°之间。
（15）在中雨、六级风以上的天气，以及夜间不得进行脚手架的搭设、拆除工作。
（16）所有立杆接长采用对接连接。
5.2.3.脚手架搭设完成后验收
脚手架搭设完成后应由项目工程部组织现场技术人员和外架班组长对搭设外架进行架体验收，其验收方法和标准见表5-1。
外脚手架搭设检查验收标准一览表 表5-1
序号
项 目
技术要求
允许偏差
△（mm）
检查方法与工具
1
地基
基础
表面
坚实平整
――
观察
排水
不积水
垫板
不晃动
底座
不滑动
不沉降
－10
2
立杆垂直度
最后验收垂直度20～50m
――
±100
用经纬仪或吊线和卷尺
下列脚手架允许水平偏差（mm）

搭设中检查偏差的高度（m）
总高度
50m
40m
20m
H=2
H=10
H=20
H=30
H=40
H=50
±7
±20
±40
±60
±80
±100
±7
±25
±50
±75
±100

±50
±100

中间档次用插入法
3
间距
步距
纵距
横距
――
±20
±50
±20
钢板尺
4
纵向水平杆高差
一根杆的两端
――
±20
水平仪或水平尺
同跨内两根纵向水平杆高差
――
±10
5
双排脚手架横向水平杆外伸长度偏差
外伸
－50
钢板尺
6
扣件安装
主节点处个扣件中心点相互距离
a≤150mm
――
钢板尺
同步立杆上两个相隔对接扣件的高差
a≥500mm
――
钢卷尺
立杆上的对接扣件至主节点的距离
a≤h/3
纵向水平杆上的对接扣件至主节点的距离
a≤La/3
――
钢卷尺
扣件螺栓拧紧扭力矩
40～65N.m
――
扭力矩
7
剪刀撑斜杆与地面的倾角
450～600

角尺
8
脚手板外伸长度
对接
a=130～150mm
l≤300mm

卷尺
搭接
a≥100mm
l≥200mm
5.2.4.脚手架拆除
（一）拆架前应先完成以下准备工作：
（1）应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求；
（2）应根据检查结果补充完善施工组织设计中的拆除顺序和措施，经主管部门批准后方可实施；
（3）应清除脚手架上杂物及地面障碍物。
（二）拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端，应先按《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011设置连墙件和横向斜撑加固。
（三）拆架的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑鞋。
（四）拆架程序应遵守“由上而下，先搭后拆”的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆横向水平杆、纵向水平杆、立杆等，并按“一步一清”原则依次进行。严禁上下同时进行拆架作业。
（五）拆立杆时，要先抱住立杆再拆开最后两个扣件，拆除纵向水平杆、斜撑、剪刀撑时，应先拆除中间扣件，然后托住中间，再解端头扣件。
（六）连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固；当脚手架拆至下部最后一根长立杆的高度（约6.5m）时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。
（七）拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。
（八）拆架时严禁碰撞脚手架附近电源线，以防触电事故。
（九）在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。
（十）拆下的材料要徐徐下运，严禁抛掷。运至地面的材料应按指定地点随拆随运，分类堆放，“当天拆当天清”，拆下的构配件应按《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011的规定及时检查、整修与保养，并应按品种、规格分别存放。
（十一）当天离岗时，应及时加固尚未拆除部分，防止存留隐患造成复岗后的人为事故。
（十二）如遇强风、大雨、雪等特殊气候，不应进行脚手架的拆除，严禁夜间拆除。
（十三）翻掀垫铺竹笆应注意站立位置，并应自外向里翻起竖立，防止外翻将竹笆内未清除的残留物从高处坠落伤人。
6 施工安全、质量、环保、工期、职业健康的技术保证措施
6.1 施工安全保证措施
6.1.1 组织保障
（一）建立健全安全生产管理组织结构。
安全生产管理组织机构如图6-1所示。
（二）成立以项目经理为组长的安全领导小组，全面负责领导本项目的安全生产工作。安全领导小组由以下人员组成：
组 长：项目经理
副组长：安全总监、副经理、总工程师
成 员：各部门负责人
项目经理
总工程师
项目副经理
安全生产总监

工程部
工程经济部
安全质量部

财务部

试验室
物资机械部
综合办公室
外架施工队

图6-1 安全生产管理组织机构图
5.1.2 安全保证的技术措施
（一）脚手架验收标准规定
（1）结构应符合设计及《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）的规定，个别部位的尺寸变化应经过技术主管及安全主管同意，并在允许的调整范围内。
（2）节点的连接可靠，其中扣件的拧紧程度应控制在扭力矩达到40～65N·m。
（3）钢管脚手架立杆垂直度应≤1/500，且应同时控制其最大垂直偏差值不大于75mm。
（4）旧扣件使用前应进行质量检查，有裂缝变形的严禁使用，出现滑丝的螺栓必须更换；
（5）外架水平杆的水平偏差应≤1/250，且全架长的水平偏差值不大于50mm。
（6）外脚手架必须由持有效上岗证的人员搭设，随楼层的增高逐层对其进行检查及分段验收，不符合要求的应迅速整改。
（二）脚手架使用规定
（1）脚手架的验收和日常检查按以下规定进行，检查合格后方允许投入使用或继续使用：
①搭设完毕后；
②连续使用达6个月；
③施工中途停止使用超过15天，在重新使用前；
④在遭受暴风、大雨、在雪、地震等强力因素作用之后；
⑤在使用过程中发现有显著变形、沉降、拆除杆件和拉结以及安全隐患存在的情况时；
⑥由上一次检验后满30天及脚手架做重大更改后，由项目部组织对脚手架的彻底检查。
（2）脚手架的施工和使用设专人负责，并设安全监督检查人员，确保脚手架的搭设和使用符合设计和有关规定要求。
（3）施工荷载控制在3kN/m2以内；结构作用面为一层，装修作用面为两层。
（4）在架面上堆放的材料应码放整齐稳固，不影响施工人员的通行和操作，严禁上架人员在架面上奔跑、退行或倒退拉车；
（5）在作业中，禁止随意拆除脚手架的基本构件杆件。整体性杆件、连接、紧固件和连墙件。确因操作需要临时拆除时，必须经主管人员同意，采用相应弥补措施，并在作业完毕后，及时予以恢复。
（6）作业人员在架上的最大作业高度应以可以正常操作为度，严禁在架板上加垫器物或单块脚手板以增加操作高度；
（7）工人在架上作业中，应注意自我安全保护和他人的安全，避免发生碰撞、闪失和落物，严禁在架上戏闹和坐在栏杆上等不安全处休息；
（8）人员上下脚手架必须设安全防护的出入通道，严禁攀援脚手架上下；
（9）每班工人上架作业时应先行检查有无影响安全作业的问题存在，在排除解决后方可开始作业。在作业中发现有不安全的情况和迹象时，应立即停止作业进行检查，解决后才能恢复正常作业；发现有异常和危险情况时，应立即通知所有架上人员撤离；
（10）在每步架的作业完成后，必须将架上剩余材料物品移至上（下）步架或室内；每日收工前应清理架面，将架面上材料物品堆放整齐，垃圾清运出去；在作业期间，应及时清理落入安全网内的材料和物品，在任何情况下，严禁自架上向下抛掷材料物品和倾倒垃圾。
（11）在使用过程中，应定期对脚手架进行全面检查并作好记录，严禁乱堆乱放，应及时清理各层堆积的杂物。
（12）不得将脚手架构件等物从过高的地方抛掷，严禁随意拆除已投入使用的脚手架构件。
（13）钢管上严禁打孔。
（三）脚手架避雷措施
钢管架应设置避雷针，脚手架搭设至顶后在脚手架四周立杆上设置1m高的32×3镀锌钢管作避雷针。并将上层樘杆全部拉通与建筑物避雷带连通，形成避雷网络,并检测接地电阻不大于30Ω。
（四）脚手架安全防护
（1）在脚手架外侧边缘设置挡护高度1.2m的栏杆和200mm高挡脚板，且栏杆间的净空高度应≤0.6m。
（2）在脚手架外侧设置密目式安全网，防止人或物掉落至脚手架外侧，密目式安全网宜设置在脚手架外立杆的内侧，并应与架体绑扎牢固。同时防止楼层内扬尘污染环境。
（3）每隔5步设置隔离网，其设置应符合国家标准《安全网》（GB 5725-2009）。
（4）在建筑物的出入口及施工电梯的走道、办公室及仓库应设置安全防护棚。
（5）本工程外脚手架立杆、横杆、剪刀撑等连接均采用扣件连接，连墙杆采用螺栓连接，在验收脚手架时，要特别注意扣件的紧固程度，采用随机抽样的办法进行检查，其抽样检查数目及质量判定标准应符合有关规定。对于拧紧力矩超过65N·m的扣件，必须认真检查扣件有无裂缝、变形，如果发现扣件有上述弊病应将扣件调换，调上的扣件的螺栓应紧固至40—65N·m。
（6）上下脚手架必须设安全防护物出入通道，严禁攀援脚手架之下。
（7）每班工人上架作业时应先行检查有无影响安全作业的问题存在，在排除解决后方可开始作业。在作业中发现有不安全的情况和迹象时，应立即停止作业进行检查，解决后才能恢复正常作业；发现异常和危险情况时，应立即通知所有架上人员撤离。
（8）外脚手架必须及时维修加固, 以达到坚固稳定,确保施工安全。
（9）卸料时各构配件严禁抛掷至地面；
（10）脚手架搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则(GB 5036)考核合格的专业架子工，上岗人员应定期体检，合格者方可持证上岗；
（11）作业层上的施工荷载应符合设计要求，不得超载，不得将模板支架缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上，严禁悬挂起重设备；
（12）脚手架使用期间严禁拆除主节点处的纵、横向水平杆纵、横向扫地杆、连墙件。
6.1.3 应急预案
（一）突发事件应急准备
（1）成立抢险领导小组，明确责任分工
抢险领导小组组织机构如下：
组长：项目经理，负责全面管理和协调工作。
组长职责：负责本项目应急预案的启动实施、小组人员分工、向上级单位请示启动上级部门应急预案。
副组长：总工、副经理、安全总监
副组长职责：协助组长工作，在组长不在场的情况下行使组长权利，负责片区生产安全的现场管理。
组员：项目部各部门负责人。
组员职责：组员主要负责现场监控，及时向组长汇报。
（2）紧急情况发生和上报程序
施工过程中施工现场或驻地发生无法预料的需要紧急抢救处理的危险时，迅速逐级上报，次序为现场、办公室、抢险领导小组、上级主管部门。由安质部收集、记录、整理紧急情况信息并向小组及时传递，由小组组长或副组长主持紧急情况处理会议，协调、派遣和统一指挥所有车辆、设备、人员、物资等实施紧急抢救和向上级汇报。事故处理根据事故大小情况来确定，如果事故特别小，根据驻地监理指示可由施工队单位自行直接进行处理。如果是一般事故，发生后立即报告本项目主管单位，并在4小时内报告南京市本区域的安全生产监督管理职责的部门。如果重大事故发生后，立即采取有效措施，积极组织抢救，防止事故蔓延扩大，并立即拨打119、120报警，同时报告本项目主管单位、南京安全生产监督管理局等负有安全生产监督管理职责的部门。
（3）事故抢险、处理程序
事故抢险、处理工作流程详见图6-2所示。
事故发生

上报抢险领导小组

确定抢险方案

物资、设备到位

抢险结束、恢复生产、事故总结

上报监理、业主

进行抢险

图 6-2 事故抢险、处理流程图

（4）培训及演练
结合现场实际情况，对所有人员进行教育，并作好预案的技术交底，组织实地演练，提高施工人员的救援处置技能和避难方法，检验应急救援系统和预警系统的运行状况。在同一施工现场有多家施工单位时，组织联合演练，培养各单位之间的联系和大局观，提高协调和支援能力。对演练后及时总结、评审，找出影响系统正常运转的薄弱环节，并组织人员整改和完善，使应急救援的体系运转更顺畅、迅速。
（二）主要危险源及工序应急预案
（1）脚手架坍塌的应急预案
①当发现脚手架坍塌预兆时，及时发出警告信号，在危险区域的人员立即撤离，同时禁止其他人员进入或接近危险区域，工作人员撤离到安全位置后，及时核对现场人员数量，查有无人员受伤或人员失踪。
②对现场的情况，现场管理人员，立即报告经理部，并立即启动应急抢险预案。
③现场采取与坍塌程度及范围相应的施工技术措施，控制坍塌的进一步发展。在确保施工人员安全的情况下，积极组织人员进行坍方处理，尽快恢复施工。
（2）高处坠落应急预案
①高空坠落事故发生后，事故发现第一人应大声呼救，并立即报告项目经理或现场管理人员。
②项目部召集应急救援领导小组成员，事故发生后应在第一时间赶到现场，要了解和掌握事故实况，制定抢险抢救、防止事故扩大，维护现场秩序，严格保护事故现场，实施救援方案。
③项目经理通知启动项目部应急救援系统。
④当医院的救护车未到达之前，抢险抢救组展开救护工作，对受伤人员流血部位进行包扎止血，有骨折的部位予以固定，有颅脑、胸腹部为损伤者，必须给予相应处理。特别骨折者注意骨折部位的保护，避免二次伤害。对停止呼吸的伤者进行人工呼吸或胸外心脏挤压等，也可用氧气直接呼吸，尽最大努力抢救伤员生命。
⑤当救援结束，项目部应急救援组长召开领导小组成员会议，研究善后组织工作，做好伤者家属的接洽善后处理工作事宜安排。项目部协助公司事故调查组开展调查工作，事故处理按“四不放过”原则处理。
（3）临时用电应急处理措施
① 触电应急预案
一旦发生触电事故，立即拨打120急救电话求救，并将情况及时上报单位领导，同时组织人员积极开展现场自救工作。触电的急救方法：
② 首先使触电者脱离电源：首先查明触电者是否已脱离电源，并防止触电者二次触电或抢救者触电，脱离电源方法有三种：一是断开电源总开关，二是使用绝缘物（如干燥的的竹支、木杆）隔离或挑开电源或带电体，三是将导电线直接接地或短路，强行迫使漏电保护器和短路保护器跳闸而断开电源。
③ 对触电者进行急救，抢救方法：一是口对口（鼻）人工呼吸法（停止呼吸者），二是胸外心脏挤压法（心脏跳动停止者），有时两种方法需要同时交替进行。实施人工急救时坚持不断，中途不轻率中止。
6.1.4.监控量测
（一） 监测监控项目
脚手架使用中，应定期检查下列项目：
(1） 杆件的设置和连接，连墙件、支撑等的构造是否符合要求；
(2） 扣件螺栓是否松动；
(3） 高度在24m以上的脚手架，检查其立杆的沉降与垂直度的偏差是否超出规范要求；
(4） 安全防护措施是否符合要求；
(5） 是否超载。
(6） 在监测期，当偏差超出预警限值时或发现安全问题时，应按照经过项目技术负责人审定签字或紧急情况下经过项目技术负责人确认的技术措施进行处理，并将技术措施报公司备案，重大问题，技术措施应报公司批准；
(7） 对架体进行调整加固前，应设置警戒区域，禁止非架子施工人员进入警戒区；
(8） 对架体进行调整加固作业，有专职安全人员、架子工班组长监护和安全撤出措施。
（二）监测部位
（1）架体沉降在架体大角（各转角处）、直线长度不应大于25m的架体底部设置监测点，相对主体结构进行观察；
（2）架体垂直偏差在架体大角（各转角处）、直线长度不应大于25m的最顶部立杆设有纵横向水平杆处，设置监测点，相对主体结构进行观察。
（三）监测频率
（1）基础完工后及脚手架搭设前；
（2）作业层上施加荷载前；
（3）每搭设完10～13m高度后；
（4）达到设计高度后；
（5）遇有六级大风与大雨后；
（6）停用超过一个月。
6.2工程质量的技术保证措施
6.2.1 脚手架检查、维护
（一）检查脚手架的整体和局部的垂直偏差，特别要注意脚手架的转角处和断口处的垂直度。如发现垂直度有异常现象，应及时加固和消除隐患。
（二）各类扣件的涂油和紧固。检查扣件时先检查扣件的外观，而后将扣件上的螺栓逆时针方向松几牙螺纹，再涂油紧固螺栓至规定的力矩范围内。
（三）检查脚手板有否松动、悬挑，还要检查四周是否用铁丝扎牢，如发现问题应及时纠正。
（四）连墙件的检查，检查连墙件是否齐全和完好，有无松动、移动。
（五）要对外包安全网、外挑安全网、安全隔离设施、外侧挡板、栏杆和接地防雷等安全设施进行检查，保证这些安全设施完整、牢固，能正常发挥安全作用。如果有损坏者要及时调换，如有松动者应及时紧固，如发现松动和开口要及时连通。
（六）如脚手架有开口、断口和出入口，应对该部位进行重点检查，使这些部位始终符合安全规定。
（七）检查脚手架的荷载情况，使其不超过设计荷载，如有超载应及时卸荷至设计荷载。还要检查脚手架上堆物是否处于安全位置和稳定状态，如发现有处于不安全位置和不稳定状态应及时纠正。此外还要逐日清理脚手板上的垃圾。
（八）脚手架使用中必须经常检查，清除架子上的杂物，严禁在架子上堆积过多的施工材料，或多人挤在一起，以免架子发生超载，造成事故。
（九）脚手架上施工材料应随用随运，施工荷载不得大于3KN/m2，使用机具、材料等尽量放在脚手架里侧，以减小倾覆力矩。
6.2.2.脚手架搭设常见质量问题及预防措施
序号
常见质量问题
原因分析
防治措施
1
立杆间距过大
施工队伍质量意识差，偷工减料，不在乎架体受力重要性。
1、挑选素质过硬的外架班组施工。
2、外架搭设前在施工现场对外架班组进行详细交底，并严格督促其按照既定施工方案施工。
2
步距过大
施工队伍质量意识差，偷工减料，不在乎架体受力重要性。
1、挑选素质过硬的外架班组施工。
2、外架搭设前在施工现场对外架班组进行详细交底，并严格督促其按照既定施工方案施工。

3
剪刀撑未连续设置
施工队伍质量意识差，偷工减料，不在乎架体受力重要性。
1、挑选素质过硬的外架班组施工。
2、外架搭设前在施工现场对外架班组进行详细交底，并严格督促其按照既定施工方案施工。
3、现
