毛竹脚手架施工方案.doc

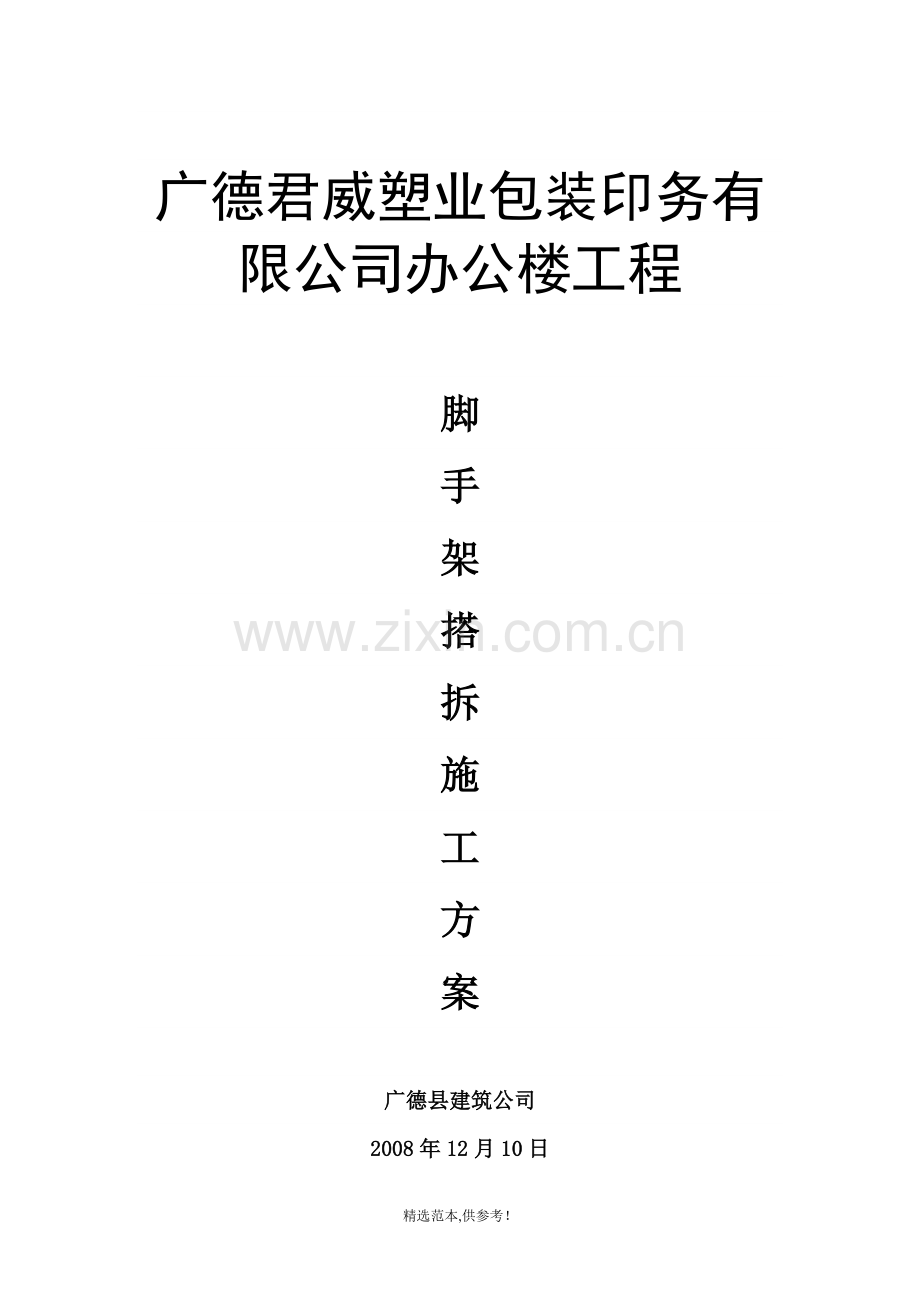

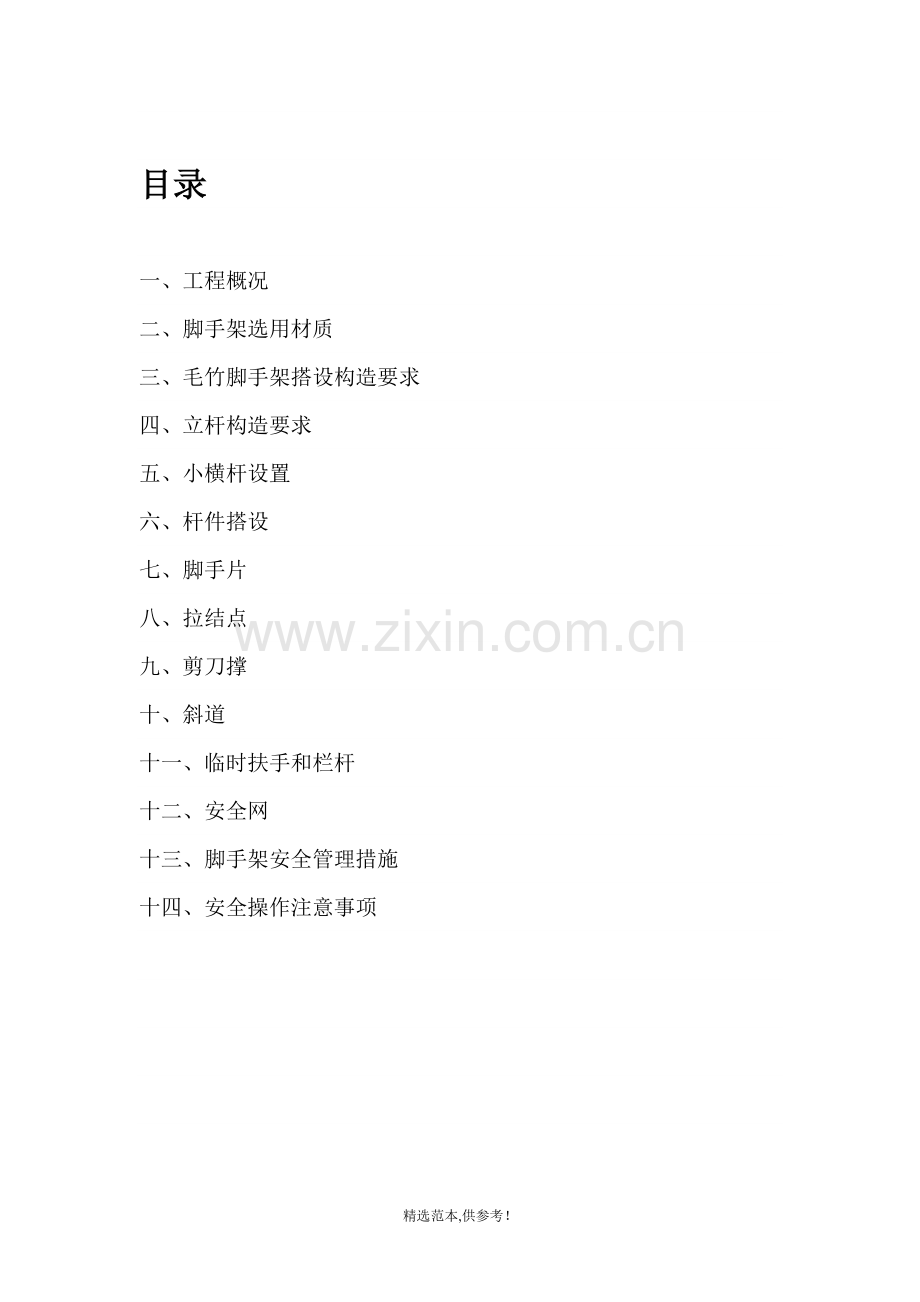

广德君威塑业包装印务有限公司办公楼工程脚手架搭拆施工方案广德县建筑公司2008年12月10日目录一、工程概况二、脚手架选用材质三、毛竹脚手架搭设构造要求四、立杆构造要求五、小横杆设置六、杆件搭设七、脚手片八、拉结点九、剪刀撑十、斜道十一、临时扶手和栏杆十二、安全网十三、脚手架安全管理措施十四、安全操作注意事项专 项 施 工 方 案分部分项工程名称毛竹脚手架搭设专项施工方案编制说明： 依据图纸设计及相关规范编制此方案 编制人 年 月 日审核意见： 审核人 年 月 日审批意见： 审核人 年 月 日工程监理审批意见： 总 监 年 月 日一、工程概况本工程广德县经济技术开发区中山路南侧，建设单位为广德君威塑业包装印务有限公司，施工单位为广德县建筑公司，监理单位为广德县建达监理有限公司。本工程为框架结构工程，工期短，建筑总高度低，为二层约11m，建筑面积为1074.58M2，本工程安全等级为二级，耐火等级为二级，抗震类别为丙级，抗震烈度为六度，耐久使用年限50年，屋面防水等级为三级，采用毛竹脚手架搭设。二、脚手架选用材质：为了满足工程施工要求、安全要求、经济要求下，本工程选用毛竹，其材质应无腐烂、枯脆虫蛀及裂纹的毛竹。竹杆有效部分小头直径必须符合：1、立杆、大横杆、顶撑、剪刀撑等不小于75mm；2、小横杆不得小于90mm；3、搁栅、栏杆不小于60mm。脚手板采用竹制脚手片，规格为1.3m0.8m，其材质应无霉变，脆断现象，竹片编制紧密，厚度适中，铁丝采用10#铁丝，无生锈、易断现象。三、毛竹脚手架搭设构造要求1、本工程檐高为11米，可按常规要求搭设脚手架。2、搭设顺序：先竖立杆装顶撑装第一步横向水平杆与立杆绑紧放在顶撑上端装纵向水平杆与立杆绑紧再与横向和纵向水平杆交叉点同时绑紧装纵向扫地杆放在横向扫地杆上方与立杆绑紧铺设第一步脚手片装第二步横向水平杆装第二步顶撑装二步纵向水平杆设剪刀撑加临时斜撑与第二步外立杆绑紧（设置连墙件后拆除）挂立网依次向上搭设。四、立杆构造1、立杆基础：原土整平夯实硬化，并在外侧设置20cm20cm排水明沟；2、立杆放置要求：脚手架步距为1.8m ，立杆横距为1.3m，纵距为1.5m，除有凹凸处不能按规定需铺设立人板外，其余均离墙不得大于20cm，立杆位置应根据墙体长度统一安排布置，纵向间距不得不大于1.5m。五、小横杆设置1、小横杆设置在大横杆的下方，顶撑的上端。2、小横杆两端各伸出立杆净长度不少于10 cm并应尽量保持一致。六、杆件搭接1、立杆、剪力撑、大横杆和其他杆件均采用搭接，其中立杆、剪力撑搭接长度不小于1.5m，大横杆不小于2m，且均用10#铅丝双股并联绑扎3道以上。2、相邻杆件搭接错开一个档距，同一平面上的接头不得超过50%。3、毛竹脚手架必须设置顶撑，顶撑能有效地搁在小横杆上，不得移位、偏离。顶撑设置到位、有效、与立杆绑扎用10#铅丝双股并联绑扎3道。七、脚手片1、采用竹笆脚手片，垂直墙面铺设（每片四角用不细于18#铅丝，绑牢在纵向水平杆上）放置脚手片时，左右两头要搁置均匀，相邻两片要挤紧铺开，交接处要平整，无探头板。脚手片完好无损，破损的及时更换。2、因檐高低本工程脚手片应满铺二排以上。八、拉结点1、脚手架与建筑物按水平方向不大于7m，垂直方向不大于4m设一拉结点，拉结点在转角和顶部处加密，即在转角1m以内范围内按垂直方向不大于4m设一拉结点，顶部80cm以内范围按水平方向不大于7m设一拉结点。2、拉结点采用2根并联8#铅丝加套管的柔性拉结（既拉又撑）。拉结点应保证牢固，防止其移动变形，且尽量设置在外架大、小横杆接点处。3、外墙装饰阶段拉结点也须满足要求，确因施工需要除去原拉结点时，必须重新补设有效的临时拉结点，以确保外架安全可靠。九、剪刀撑1、脚手架外侧应设剪刀撑，每道剪刀撑宽度不大于9m，与地面交叉成4560角，自上而下、左右连续设置。设置时与其它杆件的交叉点互相连接（绑扎）。底部斜杆应深埋超过30cm。2、中间剪刀撑的净距离不应大于9m。十、斜道1、斜道为之字形搭设，依附在外脚手架上。2、斜道宽度为1.2m，坡度不大于1：3,转角处应设置平台。3、斜道进出口应搭设双层护头棚。4、斜道所铺设的脚手片上每隔30cm设置防滑条。十一、临时扶手和栏杆1、脚手架从第二步起必须设置临时扶手和栏杆，高度为0.3m和1.2m二道，顶排应设置三道，高度分别为0.3m、0.9m和1.3m处。十二、安全网1、斜道外侧下料平台临边口，架体外侧采用合格的安全网进行封闭。2、安全网用不少于18#铅丝绑扎，张挂严密，设于脚手架外立杆内侧。十三、脚手架安全管理措施1、脚手架作业人员应经考核合格的专业架子工，上岗人员定期体检，要持证上岗并不得带病作业（指对上岗作业有影响的疾病）。2、作业人员搭设前应进行交底，并办理有关手续。3、搭设架子时必须戴好安全帽和安全防护用品及登高作业系好安全带。4、脚手架分段检查验收，及时改进存在问题，符合要求方准投入使用。5、操作层上的施工荷载应符合设计规定，不得超载，不得将模板支撑等任意搁置在脚手架上。6、施工中未经项目部技术人员和搭设人员同意不得随意将架子上的任何部位私自拆除。十四、安全操作注意事项1、 搭设或拆除脚手架必须根据专项施工方案，操作人员必须经专业训练，考核合格后发给操作证，持证上岗操作。2、 竹脚手架的立杆、顶撑、大横杆、剪刀撑、支杆等有效部分的小头直径不得小于75厘米，小横杆直径不得小于9厘米。达不到要求的，立杆间距应缩小。青嫩、裂纹、白麻、虫蛀的竹杆不得使用。3、 木脚手板应用厚度不小于5厘米的杉木或松木板，宽度以2030厘米为宜，凡是腐朽。扭曲、斜纹、破裂和大横透节的不得使用。板的两端8厘米处应用镀锌铁丝箍绕23圈或用铁皮钉牢。4、 竹片脚手板的板厚不得小于5厘米，螺栓孔不得大于1厘米。螺栓必须打紧。竹编脚手板必须牢固密实，四周必须用16铁丝绑扎。5、 脚手架的绑扎材料应采用10#铅丝双股并联绑扎三道以上。其抗拉强度应达到规范要求。6、 竹立杆的搭接长度和大横杆的搭接长度不得小于15米。绑扎时小头应压在大头上，绑扎不得少于三道。立杆、大横杆、小横杆相交时，应先绑两根，再绑第三根，不得一扣绑三根。7、 脚手架两端、转角处以及每隔67根立杆应设剪刀撑，与地面的夹角不得大于60度，架子高度在7米以上，每二步四跨，脚手架必须同建筑物设连墙点，拉点应固定在立杆上，做到有拉有顶，拉顶同步。8、 主体施工时在施工层面及上下层三层满铺，装修时外架脚手板必须从上而下满铺，且铺搭面间隙不得大于20厘米，不得有空隙和探头板。脚手板搭接应严密，架子在拐弯处应交叉搭接。脚手板垫平时应用木块，且要钉牢，不得用砖垫。9、 翻脚手板必须两个人由里向外按顺序进行，在铺第一块或翻到最外一块脚手板时，必须挂好安全带。10、 斜道的铺设宽度不得小于l2米，坡度不得大于1：3，防滑条间距不得大于30厘米。11、 脚手架的外侧、斜道和平台，必须绑l-12米高的护身栏杆和钉2030厘米高的挡脚板，并满挂安全防护立网。12、 砌筑用的里脚手架铺设宽度不得小于12米，高度应保持低于外墙20厘米，支架间距不得大于15米，支架底脚应有垫木块，并支在能承重的结构上。搭设双层架时，上下支架必须对齐，支架间应绑斜撑拉固，不准随意搭设。13、 拆除脚手架必须正确使用安全带。拆除脚手架时，必须有专人看管，周围应设围栏或警戒标志，非工作人员不得人内。拆除连墙点前应先进行检查，采取加固措施后，按顺序由上而下，一步一清，不准上下同时交叉作业。14、 拆除脚手架大横杆、剪刀撑，应先拆中间扣，再拆两头扣，由中间操作人往下顺杆子。15、 拆下的脚手杆、脚手板等材料，严禁往下抛掷。【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】精选范本,供参考！
