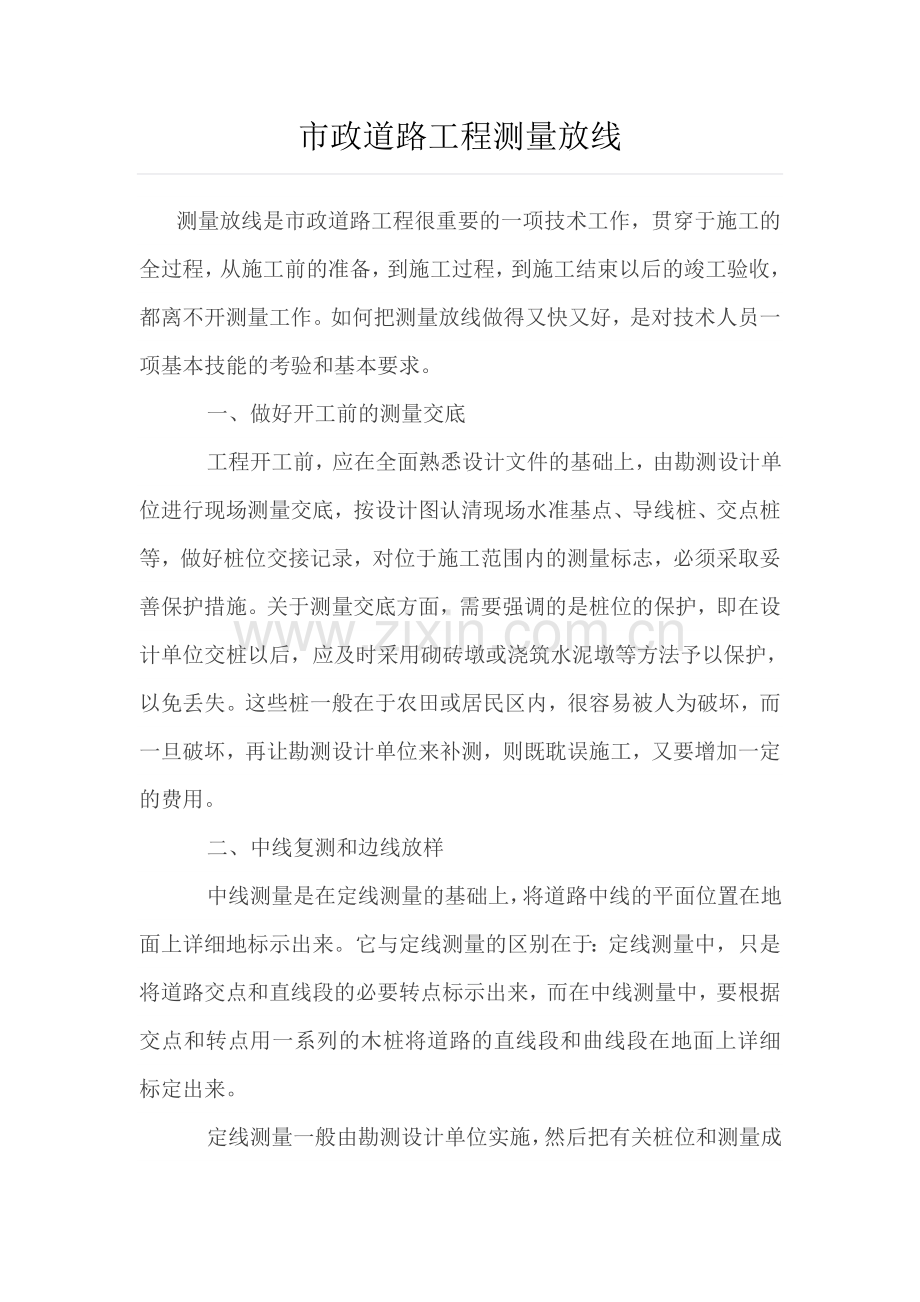

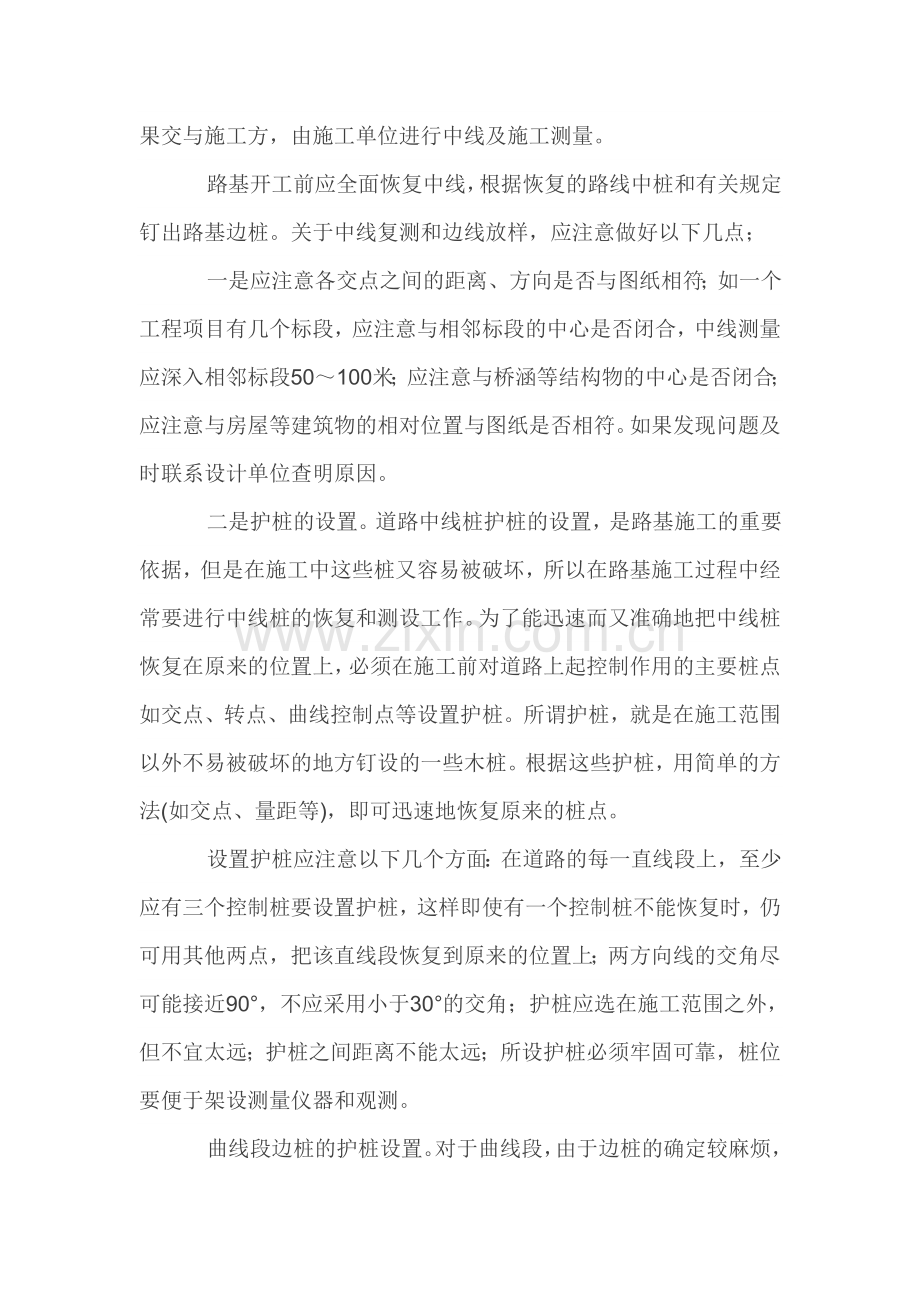

市政道路工程测量放线.doc

市政道路工程测量放线测量放线是市政道路工程很重要的一项技术工作，贯穿于施工的全过程，从施工前的准备，到施工过程，到施工结束以后的竣工验收，都离不开测量工作。如何把测量放线做得又快又好，是对技术人员一项基本技能的考验和基本要求。 一、做好开工前的测量交底 工程开工前，应在全面熟悉设计文件的基础上，由勘测设计单位进行现场测量交底，按设计图认清现场水准基点、导线桩、交点桩等，做好桩位交接记录，对位于施工范围内的测量标志，必须采取妥善保护措施。关于测量交底方面，需要强调的是桩位的保护，即在设计单位交桩以后，应及时采用砌砖墩或浇筑水泥墩等方法予以保护，以免丢失。这些桩一般在于农田或居民区内，很容易被人为破坏，而一旦破坏，再让勘测设计单位来补测，则既耽误施工，又要增加一定的费用。 二、中线复测和边线放样 中线测量是在定线测量的基础上，将道路中线的平面位置在地面上详细地标示出来。它与定线测量的区别在于：定线测量中，只是将道路交点和直线段的必要转点标示出来，而在中线测量中，要根据交点和转点用一系列的木桩将道路的直线段和曲线段在地面上详细标定出来。 定线测量一般由勘测设计单位实施，然后把有关桩位和测量成果交与施工方，由施工单位进行中线及施工测量。 路基开工前应全面恢复中线，根据恢复的路线中桩和有关规定钉出路基边桩。关于中线复测和边线放样，应注意做好以下几点； 一是应注意各交点之间的距离、方向是否与图纸相符；如一个工程项目有几个标段，应注意与相邻标段的中心是否闭合，中线测量应深入相邻标段50100米；应注意与桥涵等结构物的中心是否闭合；应注意与房屋等建筑物的相对位置与图纸是否相符。如果发现问题及时联系设计单位查明原因。 二是护桩的设置。道路中线桩护桩的设置，是路基施工的重要依据，但是在施工中这些桩又容易被破坏，所以在路基施工过程中经常要进行中线桩的恢复和测设工作。为了能迅速而又准确地把中线桩恢复在原来的位置上，必须在施工前对道路上起控制作用的主要桩点如交点、转点、曲线控制点等设置护桩。所谓护桩，就是在施工范围以外不易被破坏的地方钉设的一些木桩。根据这些护桩，用简单的方法(如交点、量距等)，即可迅速地恢复原来的桩点。 设置护桩应注意以下几个方面：在道路的每一直线段上，至少应有三个控制桩要设置护桩，这样即使有一个控制桩不能恢复时，仍可用其他两点，把该直线段恢复到原来的位置上；两方向线的交角尽可能接近90，不应采用小于30的交角；护桩应选在施工范围之外，但不宜太远；护桩之间距离不能太远；所设护桩必须牢固可靠，桩位要便于架设测量仪器和观测。 曲线段边桩的护桩设置。对于曲线段，由于边桩的确定较麻烦，重新测设耗费时间较多，因此在一次精确放线以后，对曲线段的边桩中有代表性的桩位也应设置护桩，这样可减少重复测量工作，减少测量工作量。 三是里程桩的布设。中线桩定出以后，可以在此基础上做好里程桩的控制布设。里程桩的布设原则是：在直线段，一般布设在每隔100米的整桩号的横断面上，类似于公路施工常见的百米桩的布设；在曲线段桩位要适当加密，在曲线段起讫点、中点的里程桩位必须布设；里程桩可采用大木桩，上面用油漆或墨汁标上里程桩号，打入道路两侧施工范围以外的地上，最好是每侧各打一个。在保证施工中不易被破坏的情况下，离路基边线应尽量近一些，以方便使用，一般为12米。 关于里程桩的布设，在大部分施工手册的测量放线章节中没有论述，在许多工地上不太重视。我在某些工地发现，有些施工技术人员在进行施工测量时，里程桩号的确定是从很远距离一尺一尺排过来，既浪费时间又容易出现累积误差。如果里程桩号定不准，那么标高、坡度的质量控制也无从谈起。 三、校对及增设水准点 其一，使用设计单位设置的水准点之前应仔细校核，闭合差不得超限，如超出允许偏差应查明原因并及时报有关部门。设计单位交付的水准点一般是几个月前设置。这些点位处于野外很容易被人为撞动或因地面自然沉陷而发生变化，所以使用之前一定要认真复核；其二，水准点的增设原则：相隔距离一般为150200米，以测高不加转站为原则。增设水准点应与设计单位交的水准点闭合，如一个工程项目分几个标段，还要与相邻标段的水准点闭合，闭合差不得超限。 水准点位置，应设于坚实、不下沉、不碰动的地物上或永久性建筑物的牢固处。亦可设置于外加保护的深埋木桩或混凝土桩上，并做出明显标志。水准点应每月复核一次，对怀疑被移动的水准点应在复测校核后方可使用。 四、纵横断面测量 通过中线复测、边桩放线和水准点的布设，就可进行纵横断面的测量。纵横断面测量的主要目的是进行土方量的计算，所以纵横断面测量结束以后，测量结果应与设计图纸核对。凡是与原来的成果在允许偏差之内时，一律以原有成果为准，只有当与原有成果有较大差异时，才能报监理工程师验证后改动。需要说明的是：该项工作，必须在施工前进行。如果实测土方量与设计不符报请监理核准时也应在施工前进行。有些工地路基开挖以后才向监理提出实际土方量与设计不符，要求增加签证，但最后监理拒签。所以一定要注意该项工作的时效性。 五、施工测量 做好以上工作以后，就为施工中的测量打下了良好的基础。关于施工测量的具体方法，有关测量的书籍上讲得很多，不须我多讲。只就此项工作提以下几点注意事项： 第一，应根据施工工序和施工工艺的要求及时将中线、边线撒灰线放出，如果被破坏掉时要及时恢复，应使施工始终能有“线”可依。道路的结构层均为大放脚式，每层结构层的宽度、边线与中线的距离不同，放出线以后又很容易被施工的材料覆盖或被施工机械碾压破坏掉，所以每道工序施工前应放出，如果被破坏应及时恢复。 第二，每层结构层的标高在施工前应根据设计图纸推算出来，实践证明：这样做会大大提高工作效率，可有效避免测量出现错误。看图纸一定要细致，推算的结果要注意复核。我在某些工地上见到，有些技术人员一边推算高程一边进行测量，工地上很多机械、人员、材料都在等着，在这种比较急的情况下，很容易忙中出错。所以标高应提前推算。要尽量把能够做的工作在施工前就做好。要勤测、勤量、勤校核，使施工质量得到保证。其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。二培训的及要求培训目的安全生产目标责任书为了进一步落实安全生产责任制，做到“责、权、利”相结合，根据我公司2015年度安全生产目标的内容，现与财务部签订如下安全生产目标：一、目标值：1、全年人身死亡事故为零，重伤事故为零，轻伤人数为零。2、现金安全保管，不发生盗窃事故。3、每月足额提取安全生产费用，保障安全生产投入资金的到位。4、安全培训合格率为100%。二、本单位安全工作上必须做到以下内容： 1、对本单位的安全生产负直接领导责任，必须模范遵守公司的各项安全管理制度，不发布与公司安全管理制度相抵触的指令，严格履行本人的安全职责，确保安全责任制在本单位全面落实，并全力支持安全工作。 2、保证公司各项安全管理制度和管理办法在本单位内全面实施，并自觉接受公司安全部门的监督和管理。 3、在确保安全的前提下组织生产，始终把安全工作放在首位，当“安全与交货期、质量”发生矛盾时，坚持安全第一的原则。 4、参加生产碰头会时，首先汇报本单位的安全生产情况和安全问题落实情况；在安排本单位生产任务时，必须安排安全工作内容，并写入记录。 5、在公司及政府的安全检查中杜绝各类违章现象。 6、组织本部门积极参加安全检查，做到有检查、有整改，记录全。 7、以身作则，不违章指挥、不违章操作。对发现的各类违章现象负有查禁的责任，同时要予以查处。 8、虚心接受员工提出的问题，杜绝不接受或盲目指挥；9、发生事故，应立即报告主管领导，按照“四不放过”的原则召开事故分析会，提出整改措施和对责任者的处理意见，并填写事故登记表，严禁隐瞒不报或降低对责任者的处罚标准。 10、必须按规定对单位员工进行培训和新员工上岗教育；11、严格执行公司安全生产十六项禁令，保证本单位所有人员不违章作业。 三、 安全奖惩： 1、对于全年实现安全目标的按照公司生产现场管理规定和工作说明书进行考核奖励；对于未实现安全目标的按照公司规定进行处罚。 2、每月接受主管领导指派人员对安全生产责任状的落
