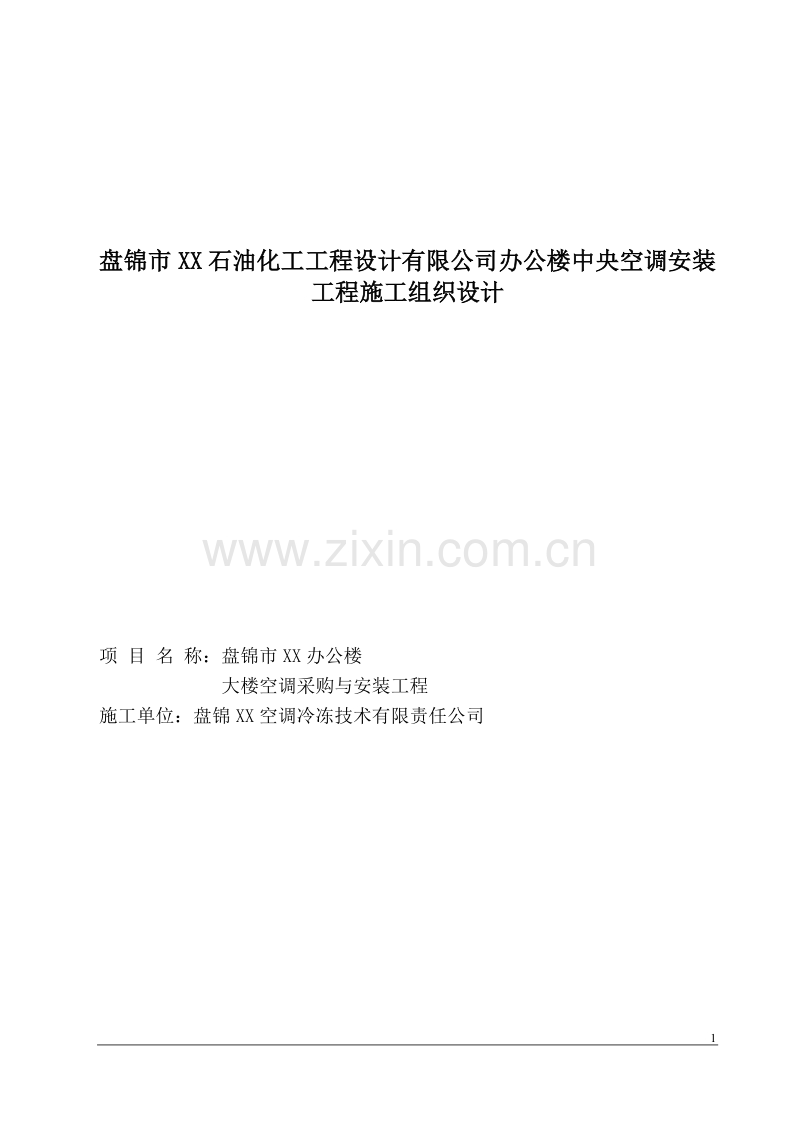

盘锦市XX石油化工工程设计有限公司办公楼中央空调安装工程施工组织设计项 目 名 称：盘锦市XX办公楼 大楼空调采购与安装工程施工单位：盘锦XX空调冷冻技术有限责任公司一、施工组织设计文件3（一）、主要施工方法3（二）、拟投入的主要物资和施工机械设备情况、主要施工机械进场计划 13（三）、确保工程质量的技术组织措施15 （四）、确保安全生产的技术组织措施17（五）、确保文明施工的技术组织措施27（六）、确保工期的技术组织措施29二、劳动力计划表30三、计划开、竣工日期和施工进度表31四、售后服务承诺表33一、施工组织设计文件（一） 主要施工方法1. 施工方案的选择 1.1 施工程序安排根据建筑结构施工进展情况，整体空调进度安排本着先末端系统后综合站系统最后系统整体调试的方案进行。末端系统施工：先下后上，先管道后设备的原则组织；风管制安、风机盘管安装、风机盘管分支水管连接均按流水作业施工方式进行安排，以加强各工序的质量控制并为抢工期创造条件。1.2 施工工序流程图末端系统安装：水管道安装、风管制安末端设备安装系统打压系统保温系统隐蔽系统调试：系统冲洗单机试运行系统联合运行、调试交接验收1.3 样板引路在作业面大面积展开前，应做样板引路，在建设方，监理、总包方验收同意后展开大面积作业。1.4 管道支吊架本工程管道支吊架采用带锯齿HILTI-MQ成品系统，支架型号及长度可根据现场情况和管道尺寸、同时参考规范及图集确定管道支吊架的数量、间距及承载力。复合型槽钢应带锯齿，在做竖杆(受竖向剪力)时，必须带有锯齿。管道支吊架与厂房结构采用冷连接固定，通常为螺栓连接，严禁现场焊接。蒸汽管道系统，由技术部门详细计算蒸汽管道热胀冷缩时的补偿量，设置合适的固定支架、U形弯，同时固定支架间设置相配套的专用移动支座，以保证蒸汽管道的热胀冷缩现象。2、 主要分部分项工程技术要求和施工方法2.1 空调水系统2.1.1 冷(热)水管道系统安装2.1.1.1 前期准备冷(热)水管道系统安装时，需要清理现场，确保施工作业面无障碍物影响施工开展，同时项目技术负责人已经与相关专业协商过管路走向，无相互干扰、打架现象。2.1.1.2 工艺流程2.1.1.3 管道丝扣连接部分(1) 管路的断管根据现场情况及设计图纸，在选好的管材上画线断管，用砂轮锯断管，应将管材放在砂轮锯卡钳上，对准画线卡牢，进行管路断管时，压力手柄用力要均匀，不要用力过猛，断管后要将管口断面的管膜毛刺清除干净。(2) 管路的套丝全部采用电动套丝机进行操作。将断好的管材，按管径尺寸，分次套制丝扣，一般管径1532mm者套两次。(3) 配装管件配装根据图纸及现场情况定。配装管件时，应将所需管件带入管丝扣，试试松紧度（一般用手带入3扣为宜），在丝扣处涂铅油，缠麻后带入管件，然后用管钳将管件拧紧，使丝扣外露2-3扣，去掉麻头，擦净铅油，编号放到适当位置等待调直。根据配装管件的管径的大小选用适当的管钳。(4) 管段调直将已装好管件的管段，在安装前进行调直。在装好管件的管段丝扣处涂铅油，连接两端或数段。连接时不能只顾予留口方向而要照顾到管材的弯曲度，相互找正后再将予留口方向转到合适部位并保持正直。管段连接后调直前必须按设计图纸核对其管径、予留口方向、变径部位是否正确。管段调直要放在调管架上或调管平台上，一般两人操作为宜。一人在管段端头目测，一人在弯曲处用手锤敲打，边敲打，边观测，直至调直管段无弯曲为止。并在两管段连接点处标明印记，卸下一段或数段，再接上另一段或数段，直至调完为止。2.1.1.4 管道焊接(1) 电焊条涂料均匀，坚固无显著裂纹，无成片脱落；溶渣应均匀盖住熔化金属，冷却后易于剔掉；熔化金属无气孔，夹渣裂纹。(2) 管子对口的错口偏差，应不超过管壁厚的20%，且不超过2mm。调正对口间隙，不得用加热强拉和扭曲管道的方法。管道焊缝应有加强面高度和遮盖面高度，要求焊缝加强高度为1-2mm，焊缝加强宽度为5-6mm。(3) 不同管径的管道焊接如两管管径相差不超过小管径的15%，可将大管端部直径缩小，与小管对口焊接。如管径相差超过小管径15%，应将大管端部抽条加工成锥形。且水平管应加工成上平偏心变径，垂直管应加工成同心变径。(4) 管道焊口允许偏差，见表4。表4 管道焊口允许偏差项 目允许偏差焊口平直度管壁厚10mm内管壁厚1/4焊缝加强度高度+1mm宽度深度小于0.5mm咬边长度连续长度25mm总长度（两侧）小于焊缝长度的10%2.1.1.5 支、吊架安装(1) 设计图中标高均指管中心标高。除标高以“m”为单位外，其余均以“mm”为单位。(2) 钢管用支吊架最大间距不应超过下表值。见表7（见下页）。(3) 设计图纸及现场情况，确定吊架位置、标高，找好坡度，本着高点放气、低点泄水原则。(4) 吊环与水管接合处设置木桥（木垫），以防止产生冷桥作用，处理木桥利用沥青漆防腐处理。(5) 吊杆采用带锯齿HILTI-MQ成品系统与膨胀螺栓螺纹连接合。膨胀螺栓孔施工时注意胀栓孔深在楼板处不得超过100mm，以防层面漏水在此集中排出。表7 钢管支吊架最大间距公称直径DN20DN25DN32DN40DN50DN6580保温管道2.0m2.0m2.5m3.0m3.0m4.0m非保温管道3m3.5m4.0m4.5m5.0m6.0m公称直径DN100DN125DN150DN200DN250DN300保温管道4.5m5.0m6.0m7.0m8.0m8.5m非保温管道6.5m7.0m8.0m9.5m11m12m2.1.1.6管道与设备连接管道与设备的连接为柔性连接。管道与风机盘管机组、空调机组、制冷机组、水泵等设备连接，必须采用金属(非金属)软连接进行连接。金属(非金属)软连接不得强行对口连接，与其连接的管道应设置独立支架。2.1.1.7 管道试压(1) 在房间温度不能维持0以上时，管道不安排水压试验。即水压试验与系统正式运行时间段不允许跨越冬季。否则，将有设备和管道因遗留水被冻损。(2) 冷(热)水管道安装完毕后，按施工规范要求进行水压试验，试验压力以最低点压力为准。首先应利用最高点排气阀将系统内空气排净，否则试验结果不可作为试压记录填报。水压试验按分区试压和系统试压两步完成。第一步分区试压：分别对联合工房水系统、锅炉房水系统采用工作压力1.5倍压力值进行清水试压，稳压10min，压力不下降；再将试验压力降至工作压力，在60min内压力不下降，外观检查无渗漏。然后试压以综合站分、集水器为界断开，通过以上步骤进行试压。第二步系统试压：上述三个系统与分、集水器全部连接后，采用工作压力1.5倍进行清水试压，稳压10min，压力降3.5mm时，伤痕不准超过1.0mm深。镀锌碳素钢管管内外壁镀锌均匀无锈蚀，无飞刺。2.1.4.3 阀门检验阀门应不缺件，铸造外观规则，无明显缺陷；阀体严密性好，阀杆不得弯曲，阀杆转动灵活；法兰水线清晰、无断开现象。2.1.4.4 板材检验镀锌薄钢板表面光洁，镀锌层结晶花纹均匀。（三）、 确保工程质量的技术组织措施3.1 现场质量保证管理体系 项目经理技术负责人质检员安全员钣金班管道班设备班电工班工 长3.2 质量保证技术措施3.2.1 为确保工程质量的内在联系和其运行效果，遵循“客户至上，质量第一，赶超进度”的基本原则来组织实施质量控制。3.2.2 建立健全施工现场的施工质量管理体系，设立质量控制机构，由工程项目经理负责，技术负责人兼质量监督工作，并设专职质检员。3.2.3 组织规范、规程学习，以施工规范、规程作为操作准则，以验收规范为验收标准，严格控制不合格操作点的发生。3.2.4 建立健全制度，实行质量否决权及质量跟踪追查制度，做到每个操作点有跟踪。记录质量问题可直接追查到人，有质量问题的项目坚决不验收。3.2.5 对于关键部位，关键工序，项目经理、技术工程师亲自审查操作，工长、班组长及技术骨干亲自操作。3.2.6 严格把好原材料、设备进场关，所有进场材料、设备必须是新材料、新设备，必须随进场物资附带有效期限合格证书，其材质、规格、质量标准必须符合有关技术文件的规定，不合格者禁止使用。3.2.7 工程安装设备进入现场必须经过监理、业主同意，并检查：设备型号、有关技术性能参数、数量；核实设备随机附件是否与装箱单相符，否则与设备生产厂联系沟通；检查设备外观是否有碰损，否则请有关技术人员及生产厂方代表联系处置。3.2.8 开工前，项目工程师认真编写技术交底材料，编写工艺流程、方法和明确质量验收标准，使施工人员明确设计意图，了解施工难点、重点及保证质量的各种措施要求。3.2.9 施工人员严格执行设计图纸和技术交底要求，不得擅自改动，与特殊情况难以实施时，必须按照规定的反馈程序进行反馈。3.2.10 对同类较多的分项，应先做好样板间，统一作法及标准。便于规模及流水施工作业，以提高工效和工程质量。3.3 质量控制流程（报告程序） 业主、监理 设计、施工 业主、监理审批 施 工 施 工图 纸 会 审编制施工组织设计技术交底自检、互检、专检 监 理 业主、监理、施工监理检查验 收（四）、 确保安全生产的技术组织措施4.1 安全生产保证体系4.1.1 安全施工组织机构建立安全施工组织机构，开展安全文明、标化管理，安全文明施工组织机构及安全保证体系图如下（见下页）：4.1.2 执行安全施工方针及管理目标坚持“安全第一，预防为主”的方针，认真贯彻国家有关安全生产的方针，政策和规程，严格执行有关部门对安全生产的有关规定和公司安全生产责任制、安全生产奖罚条例。管理目标：达到省级文明工地标准，争创“省级文明工地”，杜绝职业病的发生，不发生火灾事故；不发生人身死亡，重伤事故；轻伤事故频率控制在0.5%以下。4.1.3 安全责任制度项目经理对整个工程安全负责，分管生产的项目副经理对安全生产负直接领导责任，具体组织实施各项安全措施和安全制度；分管技术的项目工程师负责安全技术措施的编制和审核，安全技术交底和安全技术教育；设专职安全员一名，负责日常被逮捕管理和安全监督；做到各专业人员有岗位职责、操作班组、班长以至每个人都有安全职责。安全文明施工组织机构及安全保证体系图4.2 安全生产管理措施4.2.1 安全生产要素管理网络图4.2.2 安全教育程序项目经理使用外包工、临时工等必须经公司审核，办理有关进场安全教育、符合条件的持公司发放的临时上岗证上岗。对项目部新招聘的人员，由项目部劳动部门负责，质安科配合安全教育，各专业队，班组进行本专业安全教育及入场教育，合格后，方可上岗操作，并建立劳动保护卡，对未经三级教育人员，班组应拒绝分配工作。4.2.2.1 三级教育新工人三级教育安全资料下发，批阅教育考卷，填写教育卡上报项目经理部组织安全教育特种工人培训教育培训资料下发上岗证填写教育卡上报安全监督站备案班前教育技术交底(施工班组)作业开始检查作业中检查作业结束检查现场专业工长监督检查4.2.2.2 安全教育方法安全教育图设置安全宣传安 全 知 识举办劳动保护讲座书写安全标语开展安全知识竞赛悬挂安全规格建立定期考核4.2.3 安全例会制度项目部每月组织召开一次安全会，传达上级文件精神，总结前期的安全情况，布置后期阶段的安全工作。各专业施工队每周组织召开一次安全会。4.2.4 安全交底制度各分部、各分项工程施工前，施工员必须对操作班组进行有针对性的安全技术交底，并亲临现场指导。4.2.5 安全动火制度工程施工前，项目经理部必须向建设单位和公司安全处申请办理动火许可证，经批准方可进行动火施工。动火施工现场必须设置警示牌及配备灭火器，同时对动火现场周围进行圈挡，以防火星四溅，引起火灾。4.2.6 持证上岗制度安全管理人员必须持证上岗。对特种作业人员(电工、焊工等)，必须经培训考试合格后，持证上岗。4.2.7 安全检查制度建立切实可行的安全生产管理网络。本工程在施工的各个阶段，将配合安全教育，提出安全目标口号与安全警示，提高职工的安全生产意识。检查计划、内容、责任人见表8、9、10： 表8 安全生产检查时间表（根据现场实际情况安排）安全生产检查实施负责人项 目 工 程 承 包 单 位总包单位安全部负责人作业人员施工工长班组长工程项目负责人工程项目安全员日常检查作业开始作业终止作 业 中随 时 检 查定 期 检 查临 时 检 查其 它 检 查按照总包单位的安全生产要求项目检查。按照与总包单位签定的合同中规定的安全要求项目检查。注：此表在施工的各阶段检查时随时填写。表9 施工用电检查表序号检查项目名称检 查 要 点1在建工程与临近高压线的距离与各种带体的安全距离是否符合安全规定2支 线 架 设电源线是否混乱(电源箱引出线)电线是否有破皮漏电现象，线路过道有无防护3现 场 照 明手持照明灯是否使用安全电压，有无电线老化破皮现象照明线路及灯具的安全距离是否符合安全规定4开 关 箱安全位置是否正确，有无防雨、防晒、防砸措施。是否按规定接零或接地保护，一闸多机及“六有”情况5变 配 电是否三级漏电、两级漏电保护保护装置是否灵敏有效表10 建筑安装工程施工机具安全检查计划表序号检查项目名称检 查 要 点1电焊机1、焊机的保护接地和接零情况。2、防雨、防晒、防砸措施情况。3、焊机电源配线、电线长度，有无专用闸箱、闸箱内漏电保护装置是否动作灵敏可靠。4、焊把、把线的绝缘情况。2气 瓶1、氧气与乙炔瓶的间距、与明火的间距。2、有无防爆、防晒、防砸措施，气瓶有无标志，配件是否齐全。3、气瓶用压力表是否完好，灵敏度有效及消防器材的配置。3手持电动工具1、手持电动工具的接零或接地情况。2、专用闸箱的配置、保护装置是否完好，动作灵敏可靠。4套丝机1、套丝机的接地或接零情况，专用闸箱的配置情况。2、套丝机是否安装牢固，机械传动部件运转情况及电气部分情况。3、操作者执行操作规程情况。4.3 具体安全措施 安全生产对施工企业来说是一个十分重要的管理内容，只有安全生产上去了，才能抓好进度，提高质量。我公司将根据项目的具体情况，制定齐全的安全生产制度和可靠的安全管理网络，实现安全生产的目标，提高企业的形象。 4.3.1 安全管理制度 4.3.1.1 安全生产责任制：建立、健全各级各部门的安全生产责任制，责任落实到人。各项经济承包有明确的安全指标和包括奖惩办法在内的保证措施。总、分包之间必须签订安全生产协议书。 4.3.1.2 新进企业工人须进行公司、项目和班组的三级教育；工人变换工种，须经新工种的安全技术教育。工人应掌握本工种操作技能，熟悉本工种安全技术操作规程。认真建立“职工劳动保护记录卡”，及时做好记录。4.3.1.3 分部分项工程安全技术交底：进行全面的针对性的安全技术交底，受交底者履行签字手续。 4.3.1.4 特种作业持证上岗：特种作业人员必须经培训考试合格持证上岗，操作证必须按期复审，不得超期使用，名册齐全。 4.3.1.5 安全检查：必须建立定期安全检查制度。有时间、有要求，明确重点部位、危险岗位。安全检查有记录。对查出的隐患应及时整改，做到定人、定时间、定措施。 4.3.1.6 班组“三上岗、一讲评”活动：班组在班前须进行上岗交底、上岗检查、上岗记录的“三上岗”和每周一次的“一讲评”安全活动。对班组的安全活动，要有考核措施。4.3.1.7 遵章守纪、佩戴标记：严禁违章指挥、违章作业。各类施工人员佩戴识别卡进入工地。4.3.1.8 工伤事故处理：建立事故档案，按调查分析规则、规定进行处理报告，认真做好“三不放过”工作。 4.3.1.9 “五牌一图”与安全标牌 施工现场必须张挂“五牌一图”：即（1）施工单位及工地名称牌,即工程概况牌；（2）安全生产牌；（3）消防保卫牌；（4）文明施工牌；（5）工地主要管理人员名单及监督电话牌；（6）施工总平面图。施工工地必须有安全生产宣传牌。在主要施工部位、作业点、危险区、主要通道口都必须挂有安全宣传标语或安全警告牌。 4.3.2施工用电 4.3.2.1 支线架设(1) 配电箱的电缆线应有套管，电线进出不混乱。大容量电箱上进线加滴水弯。 (2) 支线绝缘好，无老化、破损和漏电。 (3) 支线应沿墙或电杆架空敷设，并用绝缘子固定。 (4) 过道电线可采用硬质护套管埋地并作标记。 (5) 室外支线应用橡皮线架空，接头不受拉力并符合绝缘要求。 4.3.2.2 现场照明 (1) 一般场所采用220V电压。危险、潮湿场所和金属容器内的照明及手持照明灯具，应采用符合要求的安全电压。 (2) 照明导线应用绝缘子固定。严禁使用花线或塑料胶质线。导线不得随地拖拉或绑在脚手架上。 (3) 照明灯具的金属外壳必须接地或接零。单相回路内的照明开关箱必须装设漏电保护器。 (4) 室外照明灯具距地面不得低于3m；室内距地面不得低于2.4m。碘钨灯固定架设，要保证安全。钠、铊等金属卤化物灯具的安装高度宜在5m以上。灯线不得靠近灯具表面。 4.3.2.3 架空线 (1) 架空线必须设在专用电杆（水泥杆、木杆）上，严禁架设在树或脚手架上。 (2) 架空线应装设横担和绝缘子，其规格、线间距离、档距等应符合架空线路要求，其电杆板线离地2.5m以上应加绝缘子。 (3) 架空线一般应离地4m以上，机动车道为6m以上。 4.3.2.4 电箱（配电箱、开关箱）(1) 电箱应有门、锁、色标和统一编号，使用标准电箱。 (2) 电箱内开关电器必须完整无损，接线正确。各类接触装置灵敏可靠，绝缘良好。无积灰、杂物，箱体不得歪斜。 (3) 电箱安装高度和绝缘材料等均应符合规定。 (4) 电箱内应设置漏电保护器，选用合理的额定漏电动作电流进行分极配合。 (5) 配电箱应设总熔丝、分熔丝、分开关。零排、地排齐全，动力和照明分别设置。 (6) 配电箱的开关电器应与配电线或开关箱一一对应配合，作分路设置，以确保专路专控；总开关电器与分路开关电器的额定值、动作整定值相适应。熔丝应和用电设备的实际负荷相匹配。 (7) 开关箱与用电设备实行一机一闸一保险。(8) 同一移动开关箱严禁配有380V和220V两种电压等级。4.3.2.5 接地接零 (1) 接地体可用角钢、圆钢或钢管，但不得用螺纹钢，其截面不小于48mm2，一组2根接地体之间间距不小于2.5m，入土深度不小于2m，接地电阻应符合规定。(2) 橡皮线中黑色或绿/黄双色线作为接地线。与电气设备相连接的接地或接零线截面最小不能低于2.5mm2多股芯线；手持式民用电设备应采用不小于1.5 mm2的多股铜芯线。 (3) 电杆转角杆、终端杆及总箱、分配电箱必须有重复接地。(4) 变配电装置 (5) 配电间面积不小于3m3m，单列配电柜（板）通道；正面不小于1.5m，侧面不小于1m，背面不小于
