冠城园20楼施工组织设计方案.doc

冠城园20#楼施工组织设计

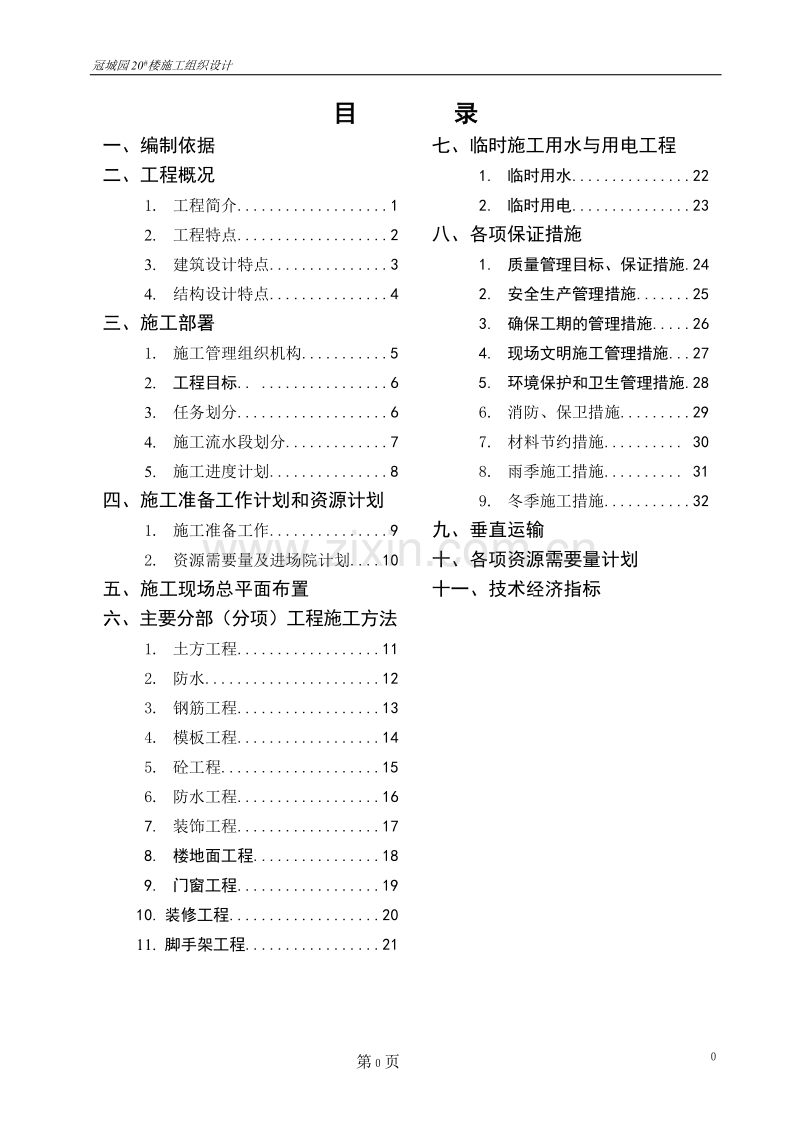

目 录
一、编制依据
二、工程概况
1. 工程简介...................1
2. 工程特点...................2
3. 建筑设计特点...............3
4. 结构设计特点...............4
三、施工部署
1. 施工管理组织机构...........5
2. 工程目标.. ................6
3. 任务划分...................6
4. 施工流水段划分.............7
5. 施工进度计划...............8
四、施工准备工作计划和资源计划
1. 施工准备工作...............9
2. 资源需要量及进场院计划....10
五、施工现场总平面布置
六、主要分部（分项）工程施工方法
1. 土方工程..................11
2. 防水......................12
3. 钢筋工程..................13
4. 模板工程..................14
5. 砼工程....................15
6. 防水工程..................16
7. 装饰工程..................17
8. 楼地面工程................18
9. 门窗工程..................19
10. 装修工程...................20
11. 脚手架工程.................21
七、临时施工用水与用电工程
1. 临时用水...............22
2. 临时用电...............23
八、各项保证措施
1. 质量管理目标、保证措施.24
2. 安全生产管理措施.......25
3. 确保工期的管理措施.....26
4. 现场文明施工管理措施...27
5. 环境保护和卫生管理措施.28
6. 消防、保卫措施.........29
7. 材料节约措施.......... 30
8. 雨季施工措施.......... 31
9. 冬季施工措施...........32
九、垂直运输
十、各项资源需要量计划
十一、技术经济指标

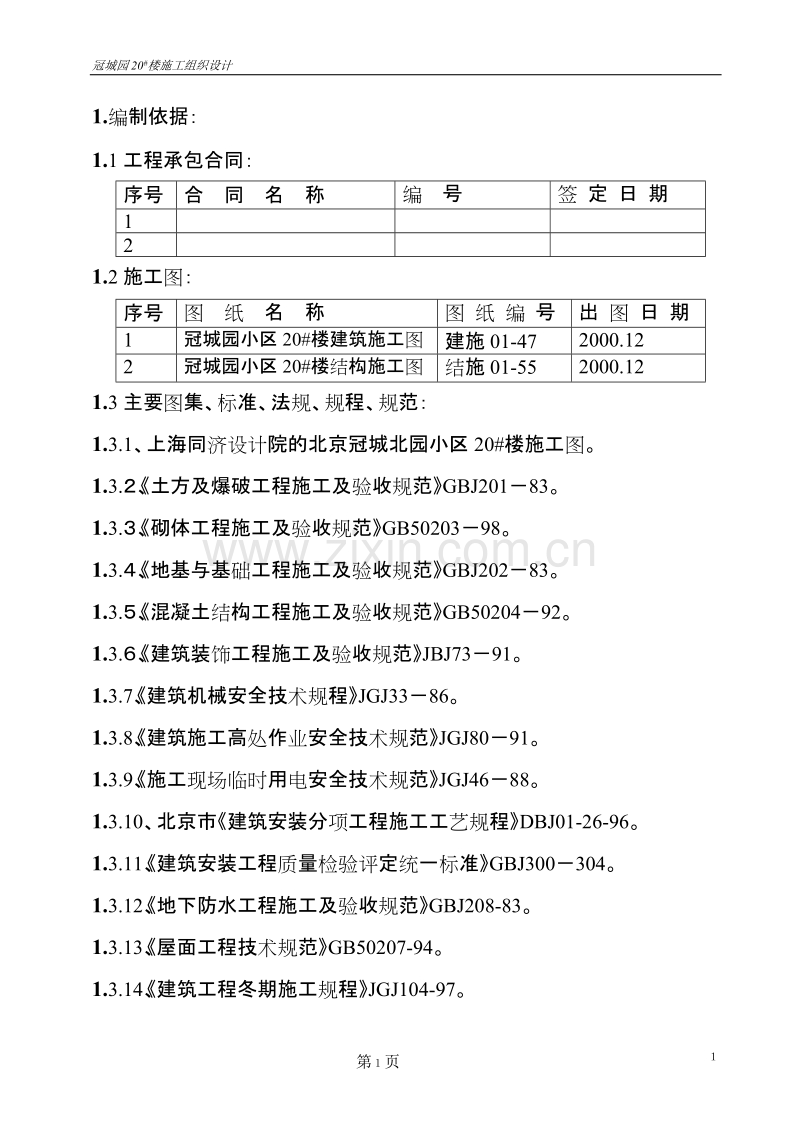

1.编制依据：
1.1工程承包合同：
序号
合 同 名 称
编 号
签 定 日 期
1

2

1.2施工图：
序号
图 纸 名 称
图 纸 编 号
出 图 日 期
1
冠城园小区20#楼建筑施工图
建施01-47
2000.12
2
冠城园小区20#楼结构施工图
结施01-55
2000.12
1.3主要图集、标准、法规、规程、规范：
1.3.1、上海同济设计院的北京冠城北园小区20#楼施工图。
1.3.２、《土方及爆破工程施工及验收规范》GBJ201－83。
1.3.３、《砌体工程施工及验收规范》GB50203－98。
1.3.４、《地基与基础工程施工及验收规范》GBJ202－83。
1.3.５、《混凝土结构工程施工及验收规范》GB50204－92。
1.3.６、《建筑装饰工程施工及验收规范》JBJ73－91。
1.3.7、《建筑机械安全技术规程》JGJ33－86。
1.3.8、《建筑施工高处作业安全技术规范》JGJ80－91。
1.3.9、《施工现场临时用电安全技术规范》JGJ46－88。
1.3.10、北京市《建筑安装分项工程施工工艺规程》DBJ01-26-96。
1.3.11、《建筑安装工程质量检验评定统一标准》GBJ300－304。
1.3.12、《地下防水工程施工及验收规范》GBJ208-83。
1.3.13、《屋面工程技术规范》GB50207-94。
1.3.14、《建筑工程冬期施工规程》JGJ104-97。
1.3.15、京建质[1996]418号关于颁发《北京市建筑安装工程施工技术资料管理规定》的通知。
1.3.16、北京市施工现场管理有关文件和标准。
1.3.17、GB/T19002-ISO9002族质量管理和质量保证标准及我单位的《质量手册》、《程序文件》。
1.3.18、甲方提供的本工程招标文件及图纸答疑文件。
1.3.19、施工现场状况及对周围环境的调查。
1.3.20、监理条例及《工程建设监理规程》。
1.4质量保证手册、程序文件
图 纸 名 称
图纸编号
编制日期
质量保证手册 （中建一局五公司）

1998.5
质量体系程序文件 （中建一局五公司）

1998.5
冠城园小区质量保证计划

2001.2
1.5 待建的冠城园20#楼呈长方型，东西布置。在其西面11M处有已经施工完毕的冠城园22#楼，北面紧临已建成的职工生活区围墙，东面有较多的待开发的土地，南面为待建的冠城园小区会馆。
1.6. 施工现场的具体情况：拟建场地施工条件一般，部分建筑未完全拆除。拟建场地地势平缓，绝对标高47.22~48.22m之间，场地上部有0.7~2.5m的杂填土及0.5~2.4m的素填土，其下为粉粘土、砂粒土。
1.7. 本施工组织设计主要针对冠城园20#楼土建、初装修施工。
2、工程概况：
2.1.工程简介：

工程简介
序号
项 目
内 容
1
工程名称
北京冠城北园20#楼
2
工程业主
北京冠海房地产有限公司
3
勘察单位
北京地矿工程建设有限责任公司
4
设计单位
同济大学建筑设计研究院
5
监理单位
北京清华华建监理公司
6
监督单位
北京市海淀区质检站
7
建筑面积
26170.8M2
8
地理位置
北京市海淀区马甸立交桥西北侧
9
建设工期
500天
10
施工总包
中建一局五公司十九项目部
11
分 包
南通三建北京公司
12
合同工期
330天

2.2.工程特点:
2.2.1.待建的冠城园20#楼以18轴为中线，呈左右对称。外墙在四层及顶层有一道装饰线。屋面为斜屋面。
2.2.2.针对冠城园20#楼以上特点，本项目部决定在冠城园20#楼的施工中抓好以下四个方面：
2.2.2.1.在新技术的运用方面：全面采面计算机管理该工程、采用网络施工控制该工程的工期，采用定型钢楼梯模板、定型门、窗框模板加快工程的进度。
2.2.2.2.在新工艺的采用方面：通过分段小节拍的流水施工加快工程的进度。
2.2.2.3.在新材料的使用方面：使用城建东源模板公司的86新型模板提高工程的质量，采用竹编板木模提高地下室的质量。
2.2.2.4.在新设备的应用方面：使用张家港产新型“波坦”塔吊加快周材的运输，使用SC2000型施工电梯加快材料的运输。采用山东四方公司生产的自动配料仪加快砼的生产速度。使用张家港产地泵加快砼的运输速度。
2.3.建筑设计的特点(附建筑平面图图1、剖面图图2)
建筑设计特点
序号
项 目
内 容
1
建
筑
规
模
面积
占 地
地 下
地 上
26170.8m2
23286.4m2
2884.4m2
层数
地上
17层
地下
2层
高
度
M
非标层
标准层
0.00标 高
基底
标高
檐 高
3.2m
2.8m
49.40 m
41.50m
60.5 m
2
屋 面
平屋面采用三元乙丙防水卷材,斜屋面采用自防水琉璃屋面瓦
3
外墙面
采用灰色花岗石和粉红色涂料
4
内墙面
采用乳胶漆墙面。
5
楼地面
采用砼一次压光
6
顶 棚
821耐水腻子粉
7
门 窗
铝合金门窗、防火门
8
防 水
厨卫地面防水材料为聚胺酯三遍
9
保温节能
待定

2.4.结构设计特点:
结构设计特点
土质情况
1、粉砂
2、细砂
地下水性质
中硬水质
地下水位
-11.9~-12.5m
地下水质
对砼无腐蚀
地基承载力标准值
fk=200kpa
渗透系数
S6
基础类型
全剪力墙箱型结构
地下防水
做法
采用防水密实性抗渗砼
结构形式
全剪力墙结构
底板厚度
750mm
地下混凝土类别
S6防水密实性抗渗砼
抗震设防
裂度等级
防烈度八度，二级抗震
标准冻结深度
1000mm
人防等级
五级人防用房
混凝土强度等级
外墙
C30
梁
C30
筒体
C30
内墙
C30
板
C30
楼梯
C30
基础
C30（S6）
柱
C30
其它

钢筋类别
Ⅰ、Ⅱ级钢筋
钢筋接头类别
电渣压力焊、闪光对焊、套筒冷挤压

3.施工部署
3.1项目经理部组织机构(附项目经理部组织机构图3)
3.2.工程目标:
3.2.1.质量方针、质量目标。
本工程的质量目标是:“争创结构长城杯”。建立以项目经理为核心的质量管理小组，严格执行ISO9002质量保证体系文件的要求。
3.2.2.工期目标：
根据我公司与业主的合同要求，工程竣工时间为2001年12底，我项目经理部的工期目标是在12月中旬。
3.2.3.安全目标：安全是最大的效益，这是本公司一贯的目标。项目经理部在此工程施工时，确保重大伤亡率为零，轻伤率控制在5%0之内。
3.2.4.文明施工目标：项目经理部在此工程施工时，确保达到北京市安全文明样板工地标准。
3.3.任务划分：
3.3.1.总包合同范围：
根据我公司与业主签订的合同，我项目经理部在此工程施工时，主要施工以下工作内容：
a、冠城园20#楼的结构工程
b、冠城园20#楼电气工程
c、冠城园20#楼暖通工程
d、冠城园20#楼初装修工程
3.3.2.业主自行组织施工范围
根据我公司与业主签订的合同，项目经理部在此工程施工时，业主主要进行室内精装修工程以及初装修时部分材料的提供。
3.3.3.我公司选用南通三建北京公司、中建一局五公司水电分公司作为我司的合作伙伴，南通三建北京公司主要进行冠城园20#楼的土建工程。中建一局五公司水电分公司主要进行水、暖、电、通工程。
3.4.施工流水段的划分：
据合同要求，在11月底之前必须完成初装修工程，根据我公司的机械设备以及周转材料情况，0.00以下分三段流水施工，0.00以上分二段流水施工。（附流水段划分平面图4）
3.5.施工进度计划：（施工进度计划详见附表5）
为了优质、高效地完成施工任务，保证各施工进度目标的顺利实现，经与业主确商：本工程的开工日期为：2000.2.8，竣工日期为：2001.12.18，结构封顶时间为：2001.8.28。
施工工期汇总表
总分配
起止日期
所用天数
净占工期
施工准备
2.11_2.26
16天
5.5%
地

下
土方开挖
2.11_2.18
8天
2.8%
底板
2.27_3.6
8天
2.8%
结构
3.6_3.25
20天
6.9%
防水
4.2_4.10
8天
0
回填
4.8_4.24
17天
0
地

上
结构
3.25_7.28
95天
32.8%
屋面
7.28_8.28
31天
10.7%
外装
8.28_11.28
92天
32.8%
内装
4.25_11.28
217天
0
设备
4.25_11.28
217天
0
外管线
10.25_11.28
31天
0
竣工
12.28

0

即该工程拟分为三个施工阶段：
　　第一阶段基础施工阶段，在2001年3月底完成；
　　第二阶段主体结构施工阶段，在2001年8月底完成；
第三阶段为内外装修施工与电气、设备安装阶段，在2001年11月底外装亮相。
4.施工准备工作计划和资源计划
4.1.施工准备工作:
4.1.1.技术准备
4.1.1.1.

施工准备工作一览表
序号
内 容
完 成 时 间
1
施工场地平整、清理
2001年2月20日前
2
施工现场临水、临电
2001年2月20日前
3
施工现场转围挡
2000年12月25日
4
降水、护坡、挖土方案
2001年2月20日前
5
施工组织设计
2001年2月25日前
6
钢筋、材料加工场
2001年3月1日前
7
大模板的设计
2001年3月1日前
8
大模板、门、窗洞口的加工组装
2001年3月
9
各种单项方案
随进度及时编制
10
图纸会审
2001年2月底3月初
11
基础、结构翻样
随图纸进行
12
劳动力组织情况
2001年2月
13
塔吊进场
2001年2月底3月初
14
地泵
2001年2月底3月初
4.1.1.2.试验工作计划:
a、混凝土试块：
本工程施工+0.00以下分三个流水施工段，+0.00以上分二个流水施工段,计划每五天完成一个层次的施工，即每五天有四组试块（不包括同体）。为满足工程见证取样数量的要求，初步拟定编号尾数为1、4、7为见证试件。
b、其它试件：
严格按试验的有关标准进行取样、送验。有关材料的送验同时附上“三证”。
具体计划见附表。

冠城园20#楼见证试验计划
工 程
部 位
试件名称
试验时期
要求必
试项目
要求取报告时间
主

体

工

程
水泥
2001年2月~8月
安定性、胶砂强度、初凝时间
10天
粉煤灰
2001年2月~8月
细度、炼失度
需水量比

减水剂
2001年2月~8月

膨胀剂
2001年2月

防冻剂
2001年2月

钢筋原材
2001年2月~8月
拉力试验、冷弯
化学分析
1~3天
钢筋焊接
2001年2月~8月
拉力、弯曲
1~3天
砼试块
2001年2月~8月
强度试验
按龄期顺延
1~3天
防水材料
2001年2月~3月
具体视材料定
5~10天
装修
工程
水泥
2001年
4月~10月
安定性、胶砂强度、初凝时间
10~33天
防水材料
2001年5月
具体视材料定
5~10天
4.1.1.2.样板、样板间计划
质量是我公司永恒的追求，为使冠城园20#楼达到长城杯的标准，根据流水段划分情况，把每层第一个流水段的每道工序作为样板。
4.1.1.3.器具配置:
检测设备一览表
序号
检测设备名 称
类别
出 厂
编 号
本厂编号
检 定
日 期
使 用
保管人
来源
备注
1
兆欧表
A
8010126
ER01-1901
1999.8.2
王学明
购置
需检
2
接地电阻
A
901301
ER02-1901
1999.8.2
王学明
购置
需检
3
水准仪
B
170790
LG03-1901
2000.2.23
姜雪云
内调
需检
4
水准仪
B
432906
LG03-1902
1999.7.30
姜雪云
购置
需检
5
激光经纬仪
B
370042
LA01-1902
1999.6.22
姜雪云
内调

6
钢卷尺
B
29
LS01-1944
1999.3.9
姜雪云
内调
需检
7
钢卷尺
B
1360
LS01-1945
1999.7.12
姜雪云
购置
需检
8
游标卡尺
B
901471
LG01-1901
1999.7.19
王学明
购置
需检
9
温湿度控制仪
B
99768
TT02-1901
1999.7.20
李 华
购置
需检
10
混凝土振动台
B
220
FD03-1901
1999.8.24
李 华
购置
需检
11
砂石秤（搅拌站）
B
2682
FM01-1901
1999.8.3
姜 冲
内调
需检
序号
检测设备名 称
类别
出厂编号
本厂编号
检定日期
使 用
保管人
来源
备 注
12
砂石秤（搅拌站）
B
799
FM01-1902
1999.8.3
姜 冲
内调
需检
13
台秤
B
111
FM01-1903
1999.8.3
姜 冲
购置
需检
14
压力表（搅拌站）
B
/
FP04-1901
1999.8.3
蒋云发
购置
需检
15
压力表（搅拌站）
B
/
FP04-1902
1999.8.3
蒋云发
购置
需检
16
电流表（搅拌站）
C1
2717
EI01-1901
1999.8.3
施振斌
购置
需检
17
电压表（搅拌站）
C1
2667
EV02-1901
1999.8.3
施振斌
购置
需检
18
压力表（搅拌站）
B
/
FP04-1905
2000.4.25
蒋云发
内调
需检
19
压力表（搅拌站）
B
/
FP04-1906
2000.4.25
蒋云发
内调
需检
20
万用电表
B
9．8
EV01-1901
1999.8.2
施振斌
购置
需检
21
万用电表
B
598
EV01-1902
2000.4.26
施振斌
购置
需检
22
电流互感表
C1
1
EH01-1901
1999.8.3
施振斌
购置
随设备
23
电流互感表
C1
2
EH01-1902
1999.8.3
施振斌
购置
随设备
24
电流互感表
C1
3
EH01-1903
1999.8.3
施振斌
购置
随设备
25
电流互感表
C1
4
EH01-1904
1999.8.3
施振斌
购置
随设备
26
电流互感表
C1
5
EH01-1905
1999.8.3
施振斌
购置
随设备
27
电流互感表
C1
6
EH01-1906
1999.8.3
施振斌
购置
随设备
28
三相电能表
C1
170180
EP01-1901
1999.8.3
施振斌
购置
随设备
29
三相电能表
C1
169804
EP01-1902
1999.8.3
施振斌
购置
随设备

30
板表（配电房）
C1
2157
EV02-1903
1999.8.3
施振斌
购置
随设备
31
板表（配电房）
C1
1075
EV02-1904
1999.8.3
施振斌
购置
随设备
32
板表（配电房）
C1
2782
EV02-1905
1999.8.3
施振斌
购置
随设备
33
板表（配电房）
C1
3782
EV02-1906
1999.8.3
施振斌
购置
随设备
34
板表（配电房）
C1
1782
EV02-1907
1999.8.3
施振斌
购置
随设备
35
板表（配电房）
C1
1898
EV02-1908
1999.8.3
施振斌
购置
随设备
36
板表（配电房）
C1
/
EV02-1909
1999.8.3
施振斌
购置
随设备
37
板表（配电房）
C1
/
EV02-1910
1999.8.3
施振斌
购置
随设备
38
靠尺
C1
/
LA03-1901
1999.9.3
姜 冲
购置
待检
39
靠尺
C1
/
LA03-1902
1999.9.3
姜 冲
购置
待检
40
砼试模
C2
本厂编号从
19-1-1至19-9-3
2000.2.15
李 华
内调

41
砂浆试模
C2
本厂编号从
19-1-1至19-5-3
2000.2.15
李 华
内调

42
钢卷尺
C2
/
LS01-1935
1999.8.24
姜雪云
购置
待检
43
钢卷尺
C2
/
LS01-1936
1999.8.24
姜 冲
购置
待检
44
钢卷尺
C2
/
LS01-1937
1999.8.24
李 华
购置
待检
45
钢卷尺
C2
/
LS01-1938
1999.8．24
王学明
购置
待检
46
钢卷尺
C2
/
LS01-1939
1999.8．24
姜少清
购置
待检
47
钢卷尺
C2
/
LS01-1940
1999.8．24
吴向阳
购置
待检
48
钢卷尺
C2
/
LS01-1941
1999.8．24
姜志和
购置
待检
49
钢卷尺
C2
/
LS01-1942
1999.8．24
张政凡
购置
待检
50
钢卷尺
C2
/
LS01-1943
1999.8．24
郝凯丰
购置
待检
51
台 秤
B
/
FM01-1906
2000.4.28
王学明
购置
待检
工程设备一览表

序号
检测设备
名 称
类别
出 厂
编 号
本 厂
编 号
检 定
日 期
使 用
保管人
来源
备注
52
台 秤
B
189
FM01-1907
2000.4.28
王学明
购置
待检
53
干湿温度计
C1

CA01-1901
1999.11.8
李 华
购置
待检
54
压力表（水泵）
B
020
FP04-1909
2000.4.25
陈志冲
购置
待检
55
乙炔表
B
10568
FP10-1905
2000.4.28
王学明
购置
待检
56
乙炔表
B
1855
FP10-1906
2000.4.28
王学明
购置
待检
57
乙炔表
B
5111
FP10-1907
2000.4.28
王学明
购置
待检
58
乙炔表
B
3564
FP10-1908
2000.4.28
王学明
购置
待检
59
氧气表
B
0465
FP10-1909
2000.4.28
王学明
购置
待检
60
氧气表
B
0527
FP10-1910
2000.4.28
王学明
购置
待检
61
氧气表
B
3185
FP10-1911
2000.4.28
王学明
购置
待检
62
氧气表
B
3956
FP10-1912
2000.4.28
王学明
购置
待检

4.1.1.4.科研开发:
技术系统：本工程力争实现计算机化。生产系统：本工程力争实现施工现场标准化。
4.1.2.施工现场准备工作:
4.1.2.1高程引测与定位
a、工程测量
工程测量应遵守先整体后局部、高精度控制低精度的原则。
b、布设施工控制网
在建筑物4轴往东1m，33轴往西1m以及18轴往西1m处共设六个定位控制点。
c、工程标高传递
根据甲方提供临近的基准点引测到现场临时水准点，水准点设2处，以便联测校核和观测。向基坑内高程传递用水准仪和塔尺。
d、仪器选用
测量仪器选用DJ2激光经纬仪；水准仪选用DS3；钢卷尺应经标准计量管理单位检测过的50M卷尺。
e、楼层轴线控制
根据基础施工时轴线控制网，精确地投到0.00地面预埋钢板上和外墙上，在墙上用红色油漆画▽符号，在钢板上用钢冲冲一个小点，以内控及外控相结合，楼层控制点布置见附图6。楼层轴线控制点传递用激光经纬仪投设。
f、层高控制
层高控制将标高1M传递到建筑物上，用红漆画▽符号作基准标高线，向上传递标高用钢卷尺统一从1M线向上量，丈量时使用卷尺的1M对准基准线，拉力要适当，宜用弹簧测力器。基准线南北边各设二处，设点要便于丈量和通视。基准线必须经复测无误后画红漆线。
g、沉降观测
本设计中未作沉降观测的设计、说明和要求，故施工单位向甲方提出观测事宜，待甲方委托观测单位后，由观测单位补充沉降观测施工方案。
4.1.2.2.施工现场临时供水、供电、供热
a.给水：
从建设单位指定位置接入水源，管径DN100，并做水表井；
围绕施工现场敷设管径DN100的 消防环线，设3座室外消火栓，配25米水龙带，19毫米水枪。消火栓设昼夜明显标志，消火栓周围3米范围内不得堆放其他物品；
从环线引管径DN32支管供搅拌站用水；
从环线引管径DN40支管，枝状分布。分供办公室、大门冲洗用水；
在楼层内利用生活水池做水泵房，供给高层生产消防用水。
楼层预留洞设管径DN65的生产消防竖管，隔层设DN65的消火栓。配25米水龙带，19毫米水枪。从竖管引管径DN32支管，加截门。用软管引至施工作业面，供施工生产用水。楼内生产消防用水见示意图。

b.排水：
施工现场地面硬化，并形成一定坡度。雨废水有组织排至沉淀池；
在大门处设冲洗水槽，负责车辆清洗。
搅拌站设沉淀池。搅拌站废水经沉淀处理后排出。
沉淀池定期清掏。
4.1.2.3.附临时用水量计算：
本工程的水主要用于拌制砼、砼的养护和消防用水，砌筑用水较少，供水量主要满足消防用水的流量。因本工程基础的施工将通往22号楼的供水管切断，需重新改道。故拟从市政管网上接入DN100的供水管，三层以下用市网供水，三层以上用自备泵供施工及消防用水。
a.施工现场用水设计
冠城园20#楼用水明细表
项 目
N1
Q1
T1
t
q1(L/S)
砼自然养护
300L/m2
10000m2
240d
2
0.358
冲洗模板
5L/m2
100000m2
240d
2
0.060
砌 砖
200L/m2
2500m2
240d
2
0.060
抹 灰
30L/m2
10000m2
240d
2
0.036
b.现场施工用水量(q1)
q1=K1∑((Q1N1)/(T1t))K2/(83600)
式中: K1——未预计的施工用水系数取K1=1.1；
Q1——年度工程量；
N1——施工用水定额；
T1——年度有效工作日(d)；
t——每天工作班数；
K2——用水不均衡系数，取 K2=1.5；
q1=0.514L/S，而消防用水量q=10L/S
q1＜10L/S，所以Q=10+1/2q1=10.26L/S
补偿系数1.1(防漏水损失)，则此楼总用水量：
Q=10.201.05=10.71L/S
则供水管径：
d=4Q/pV1000=410.71/(p1.51000)=0.095
所以取支干管DN100满足要求。
c.现场机械用水量(q2)
q2=K1∑(Q2N2K3/(83600))
式中: Q2——同一种机械台数；
N2——用水定额；
K3——用水不均衡系数，(K3=2.00)；
q2=1.14252/(83600)=0.008(L/S)
d.现场生活饮用水量
q3=P1N3K4/(T83600)
式中: P1——施工现场高峰昼夜人数；
N3——用水定额；
K4——用水不均衡系数(K4=1.4)；
q3=300401.4/(283600)=0.29L/S
e.施工现场生活用水量(q4)
q4=P2N4K5/(243600)
式中: P2——现场生活人数；
N4——用水定额(30L/人日)；
K5——用水不均衡系数(K5=2.3)；
q4=0.048L/S
f.消防用水量(q5)
q5=10L/S
g.总用水量(Q)
因为：q1+q2+q3+q4=0.346＜10L/S
所以：Q=q5+1/2(q1+q2+q3+q4)=10+1/20.346=10.173L/S
设补偿系数为1.1(即防漏水损失)
则总用水量Q=10.1731.1=11.19L/S
h.现场供水干管要求
取：V=1.2m/S
d=4Q/(pV1000)=411.19/(3.141.51000)=0.097
取干管DN100满足现场要求。
4.1.2.4..施工临时用电：
根据施工现场的实际情况来布置施工临时用电的线路走向、配电箱的位置及照明灯具的位置。电源电缆根据现场用电负荷确定电缆截面。 施工现场用电布置，均按三级配电，二级保护。
本工程临时用电均从甲方提供的室外变压器引出，并进入本施工现场大门南侧，在此位置设总配电箱，从甲方提供电源位置采用三相五线制配线引入总配电箱。施工现场内配电方式采用TN-S系统，并在总配电箱处做重复接地一组，接地电阻小于4 W。消防水泵的电源由总配电箱的上口接，不得经任何开关控制。
其他内容严格执行《施工现场临时用电安全技术规范》JGJ46-88。
由于本工程在冬季施工时，职工已基本不在施工，故生活区不采用暖气供热。
4.2.各种资源需要量及进场计划:
4.2.1.劳动力需要量及进场计划:
单位工程劳动力需要量计划
序号
分项工程名称
工 种
人 数
进出厂时间
备 注
1
基础工程
泥工
52
2001.2~4

钢筋工
45
2001.2~4

木工
80
2001.2~4

2
主体工程
泥工
52
2001.4~8

钢筋工
45
2001.4~8

木工
80
2001.4~8

3
装修工程
泥工
152
2001.5~11

钢筋工
5
2001.5~11

木工
8
2001.5~11

4.2.2.材料投入计划:
单位工程主要材料需要量计划
序号
材料名称
规格
需要量
供应时间
单位
数量
1
竹编板
1.00mm
m2
6500
3.5-3．15
2
木 方
50100
m3
50 m3
3.5-3．15
3
木 方
100100
m3
30 m3
3.5-3．15
4
钢 筋

T
1560
2．25-11．10
5
水泥
PO。425R
T
3000
2．25-11．20
6
砂
中砂
T
6000
2．25-11．20
7
石

T
12000
2．25-11．20
8
减水剂
RJ-1
T
36
2．25-11．20
9
膨胀剂
UEA-H
T
56
2．25-3．25
10
粉煤灰

T
480
2．25-11．20
4.2.3.机械投入及进场计划
单位工程机械需要量具体计划附后(79页)。
5.施工现场总平面图布置(见附图7)
5.1.现场出入口及围墙布置
施工现场统一按公司的CI形象设计,配警卫室、冲洗房。
5.2.施工现场道路布置
根据现场实际情况，车辆入口只能从东、南二侧出入，其它地方不得出入。在主体结构施工期间，要形成现场循环道路。基础施工时临时由南侧和东侧开门，供施工人员及车辆进出。因现场条件所限，需充分利用场地，保证场容的整洁，为加强文明施工管理，场内路面和局部地面做硬化及绿化处理。
5.3.现场机械、设备的布置
圆盘机、切断机、在0.00以下设置在冠城园20#楼的南面加工场上，0.00以上布置在冠城园20#楼的东南角上，圆盘锯、平刨布置在钢筋场旁的木工加工场。塔吊布置在冠城园20#的南面正中偏东的位置，配料仪、搅拌机在0.00以下设置在冠城园20#楼的南面，0.00以上布置在20#楼的正东方向。
5.4.办公区与生活区设置布置
办公区与生活区都设置在冠城园20#楼的正北面,办公区、生活区的墙面都刷成白色，在墙角上300mm刷成蓝色，统一按五公司的CI形象布置。
5.5．施工区以及施工设施布置
5.5.1.垂直、水平运输情况
冠城园20#楼设立一台QTZ80F，臂长45m，起重量为8T.m，进行垂直、水平运输，当楼层施工到一定的高度时，增设一钢卸料平台，进行楼层周转材料的运输。
5.5.2.现场临时、附属设施布置。
在东北角进大门的北侧设立门卫室、样品间、冲洗房、实验室、仓库，南侧设立五板一图标志，厕所设立在冠城园20#楼的东南角。
5.5.3.现场材料加工、堆放的布置
在东北角进大门的南侧设立水泥仓库、黄砂堆场、石子堆场。在20#楼东南侧设置钢筋加工场，进场钢筋进行分类堆放，用垫木作地拢，使其离地搁置，并插上标识牌。
5.5.4.砼泵车、泵管的布置
砼搅拌站设置在在20#楼东侧钢筋加工场与黄砂、石子堆场之间，泵管经过现场施工道路连接到楼中立管处，在施工道路上设置管道坑，上盖预制砼盖板，使泵管埋入路下。楼层立管设在18轴旁的卫生间的排气管井内。
5.5.5.临水、消防用电平面布置图（见总平面布置图）
5.5.6.临时用电平面布置图(见总平面布置图)
6.主要分部(分项)工程施工方法
6.1.土方工程
6.1.1.基坑开挖几何尺寸
基坑土方底边距基础处墙0.6M，以便排水和脚手架搭设，基坑边坡设为1:0.75（见图示8）。
6.1.2.标高及边坡控制
机械挖土时由测量组派人配合施工，基底标高预留200mm左右，严禁超挖，用人工清土。边坡按照基坑底边控制桩，先控制基坑边线，然后用挖掘机铲成斜坡。
6.1.3.开挖方法
机械挖土线路由南向北，从西往东，采用沟侧开挖法。挖土深度约6m左右，分二层挖掘。
集水井用人工挖土，挖土按灰线留200mm左右，待砼垫层打好，正式弹线，然后按线挖集水井坑的余土。
6.1.4.挖运
土方工程由机械化公司负责施工，配合二台履带式反向铲挖掘机，用自卸汽车将土运出现场。
（土方工程的施工组织、安全生产等由机械化公司负责）。
6.1.5.回填土
回填土用原粉质土，但不得将有机杂质含量高的土、淤泥、冻土及建筑垃圾回填。
回填土的质量取决于铺的厚度、土的湿度和夯实遍数三要素。用蛙式打夯机时，铺土厚度每层约
