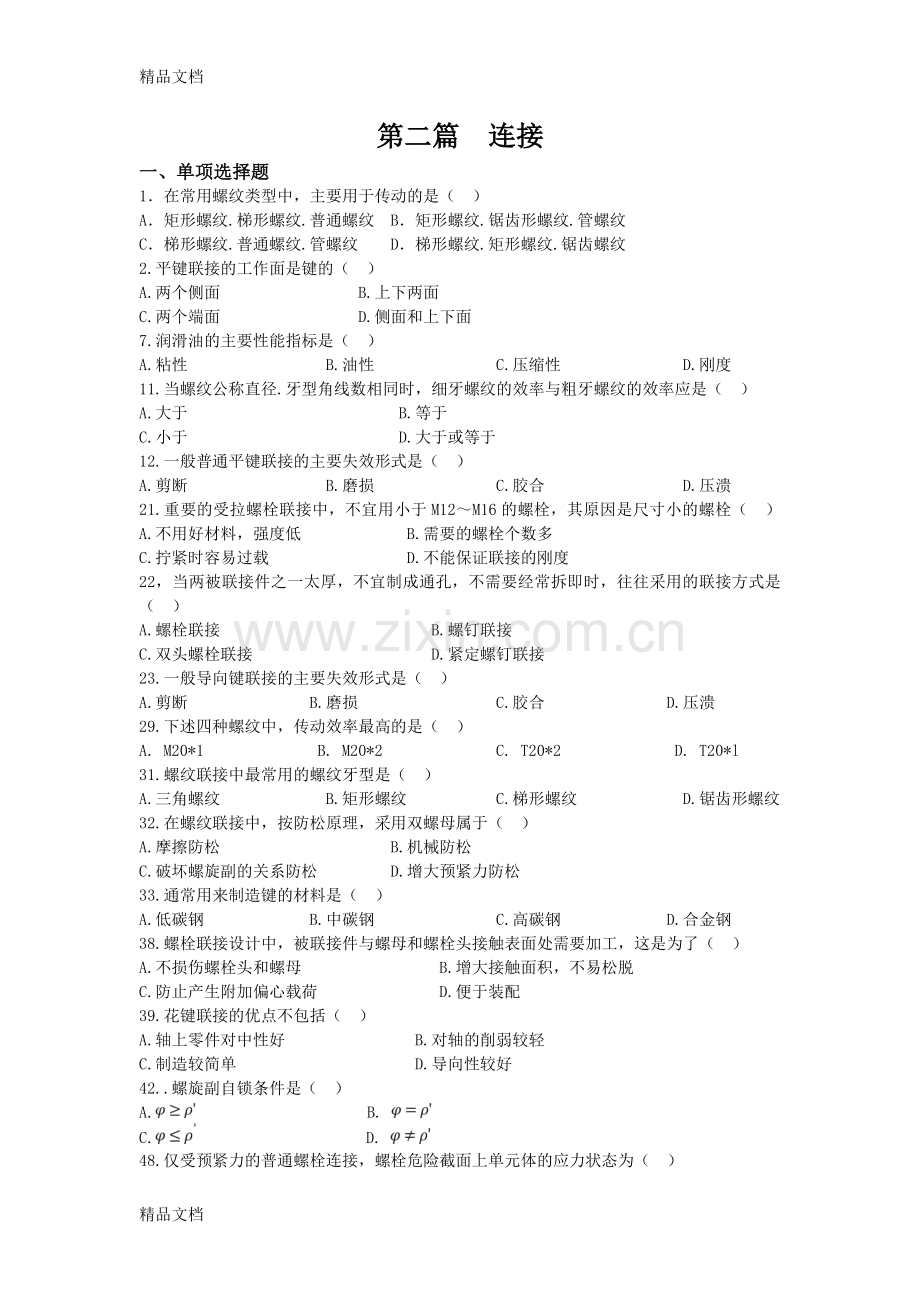

自学考试《机械设计》第二章连接-复习习题说课讲解.doc

精品文档第二篇 连接一、单项选择题1在常用螺纹类型中，主要用于传动的是（ ） A矩形螺纹.梯形螺纹.普通螺纹 B矩形螺纹.锯齿形螺纹.管螺纹 C梯形螺纹.普通螺纹.管螺纹 D梯形螺纹.矩形螺纹.锯齿螺纹2.平键联接的工作面是键的（ ）A.两个侧面 B.上下两面C.两个端面 D.侧面和上下面7.润滑油的主要性能指标是（ ）A.粘性 B.油性C.压缩性 D.刚度11.当螺纹公称直径.牙型角线数相同时，细牙螺纹的效率与粗牙螺纹的效率应是（ ）A.大于 B.等于C.小于 D.大于或等于12.一般普通平键联接的主要失效形式是（ ）A.剪断 B.磨损C.胶合 D.压溃21.重要的受拉螺栓联接中，不宜用小于M12M16的螺栓，其原因是尺寸小的螺栓（ ） A.不用好材料，强度低 B.需要的螺栓个数多C.拧紧时容易过载 D.不能保证联接的刚度22，当两被联接件之一太厚，不宜制成通孔，不需要经常拆即时，往往采用的联接方式是（ ）A.螺栓联接 B.螺钉联接C.双头螺栓联接 D.紧定螺钉联接23.一般导向键联接的主要失效形式是（ ）A.剪断 B.磨损C.胶合 D.压溃29.下述四种螺纹中，传动效率最高的是（ ）A. M20*1 B. M20*2C. T20*2 D. T20*l31.螺纹联接中最常用的螺纹牙型是（ ）A.三角螺纹 B.矩形螺纹C.梯形螺纹 D.锯齿形螺纹32.在螺纹联接中，按防松原理，采用双螺母属于（ ）A.摩擦防松 B.机械防松C.破坏螺旋副的关系防松 D.增大预紧力防松33.通常用来制造键的材料是（ ）A.低碳钢 B.中碳钢C.高碳钢 D.合金钢38.螺栓联接设计中，被联接件与螺母和螺栓头接触表面处需要加工，这是为了（ ）A.不损伤螺栓头和螺母 B.增大接触面积，不易松脱C.防止产生附加偏心载荷 D.便于装配39.花键联接的优点不包括（ ）A.轴上零件对中性好 B.对轴的削弱较轻C.制造较简单 D.导向性较好42.螺旋副自锁条件是（ ）A. B. C. D. 48.仅受预紧力的普通螺栓连接，螺栓危险截面上单元体的应力状态为（ ）A.简单拉伸 B.纯剪切C.拉弯组合 D.拉扭组合49.两起重螺杆其外径.螺距.牙型均相同，甲为单头，乙为双头，当举升重物时（ ）A.甲省力 B.乙省力C.两者效果相同 D.不确定51.在螺纹联接设计中，被联接件与螺母和螺栓头的联接表面加工凸台或沉头座是（ ）A.使工作面均匀接触 B.使接触面大些，提高防松能力C.安装和拆卸时方便 D.使螺栓不受附加载荷作用57.螺栓联接设计中，被联接件与螺母和螺栓头接触表画处需要加工，这是为了（ ）A.不损伤螺栓头和螺母 B.增大接触面积，不易松脱C.防止产生附加偏心载荷 D.便于装配58.半圆键联接的特点为（）A.对轴强度削弱小 B.工艺性差，装配不方便C.承载能力大 D.适于锥形轴端零件的联接63，在受轴向载荷的紧螺栓联接设计计算公式 中，F0为（ ）A.工作载荷 B.预紧力+工作载荷C.预紧力 D.残余预紧力+工作载荷66.常用的联接螺纹牙型都是三角形，主要是由于三角形螺纹的（ ）A.自锁性能好 B.效率高C.强度好，寿命长 D.耐磨71.当螺纹公称直径.牙型角.螺纹线数相同时，粗牙螺纹的自锁性能比细牙螺纹的自锁性能（ ）A.好 B.差C.相同 D.不一定72.设计普通平键联接时，根据什么来选择键的截面尺寸？（ ）A.传递的力矩 B.传递的功率C.轴的直径 D.轮毂长度73.楔键联接的主要缺点是（ ）A.轴和轴上零件对中性差 B.键安装时易损坏C.装入后在轮鼓中产生初应力 D.键的斜面加工困难76.常用的联接螺纹牙型都是三角形，主要是由于三角形螺纹的（ ）A.自锁性能好 B.效率高C.强度好，寿命长 D.耐磨二、填空题1.螺旋副的自锁条件是 。3.楔键的工作面是上下面，主要失效形式是 。11.螺纹联接防松的实质是 。12.导向平键和滑键用于动联接，主要失效形式是 。19.外螺纹的 为螺纹的公称直径。20.楔键联接与平键联接相比，前者的对中性 。21.三角形螺纹的牙型角 = 。22.同一联接处使用两个平键，应错开 布置。31.梯形螺纹的牙型角 = 。32.花键联接的类型有矩形花键和 。35.螺纹联接中常用的螺纹牙型为三角形，螺旋传动中常用的螺纹牙型为 。36.选择普通平键时，根据 的尺寸从国家标准中査取键的尺寸。49.花键联接按齿形不同，可分为 。66.选择普通平键时，根据 的尺寸从国家标准中查取键的尺寸。三、简答题1.普通螺纹分为粗牙和细牙螺纹，请问细牙螺纹有什么特点？用于何处？2.平键和楔键联接在工作原理上有什么不同？7.在螺纹联接中，为什么要采用防松装置？举出五种常见的防松装置。15.螺旋传动的效率与那些参数有关？各参数变化大小对效率有何影响？螺纹牙型角大小对效率有何影响？19.常用螺纹联接的类型有哪几种？应用场合是什么？21、螺旋传动的效率与那些参数有关？各参数变化大小对效率有何影响？螺纹牙型角大小对效率有何影响？30.常用的螺纹牙型有几种？试说明各牙型的特点和各应用场合。32.受横向载荷的普通螺栓联接强度计算时，为什么要把螺栓所受的轴向预紧力增大30% ？48.根据螺纹传动的效率表达式及自锁条件，试比较说明矩形螺纹适合用于传动，而三角形螺纹适合用于联接。9. 图示汽缸内径D=500mm，蒸汽压力p=1.2Mpa(N/mm2)，在法兰上安有16个螺栓，汽缸接合面上的残余锁紧力要求为工作载荷的1.5倍，试确定该联接螺栓的小径d1(螺栓的许用应力=120MPa)。28，已知某气缸用z个小径为d1的普通螺栓联接，作用在气缸盖上的总轴向载荷为 F,单个螺栓受力后剩余预紧力为F，螺栓的许用应力为。分析单个螺栓所受总拉力F0的大小，并写出其强度条件公式。29.写出轴系结构中的从（A）至（K）10个零件的名称。33.有一受预紧力F0和轴向工作载荷作用的紧螺栓连接，已知预紧力F0=1000N,螺栓的刚度Cb与连接件的刚度Cm相等，轴向工作载荷F=IOOON,试计算该螺栓所受的总拉力F2=？剩余预紧力F1=？在预紧力F0不变的条件下，若保证被连接件间不出现缝隙，该螺栓的最大轴向工作载荷FMAX为多少？34.图示螺栓联接中，采用两个M20的普通螺栓，其许用拉应力=160N/mm2，联接件接合面间摩擦系数f=0.20，防滑系数KS=1.2，计算该联接件允许传递的静载荷F=？(M20的螺栓d1=17.294mm)。精品文档
