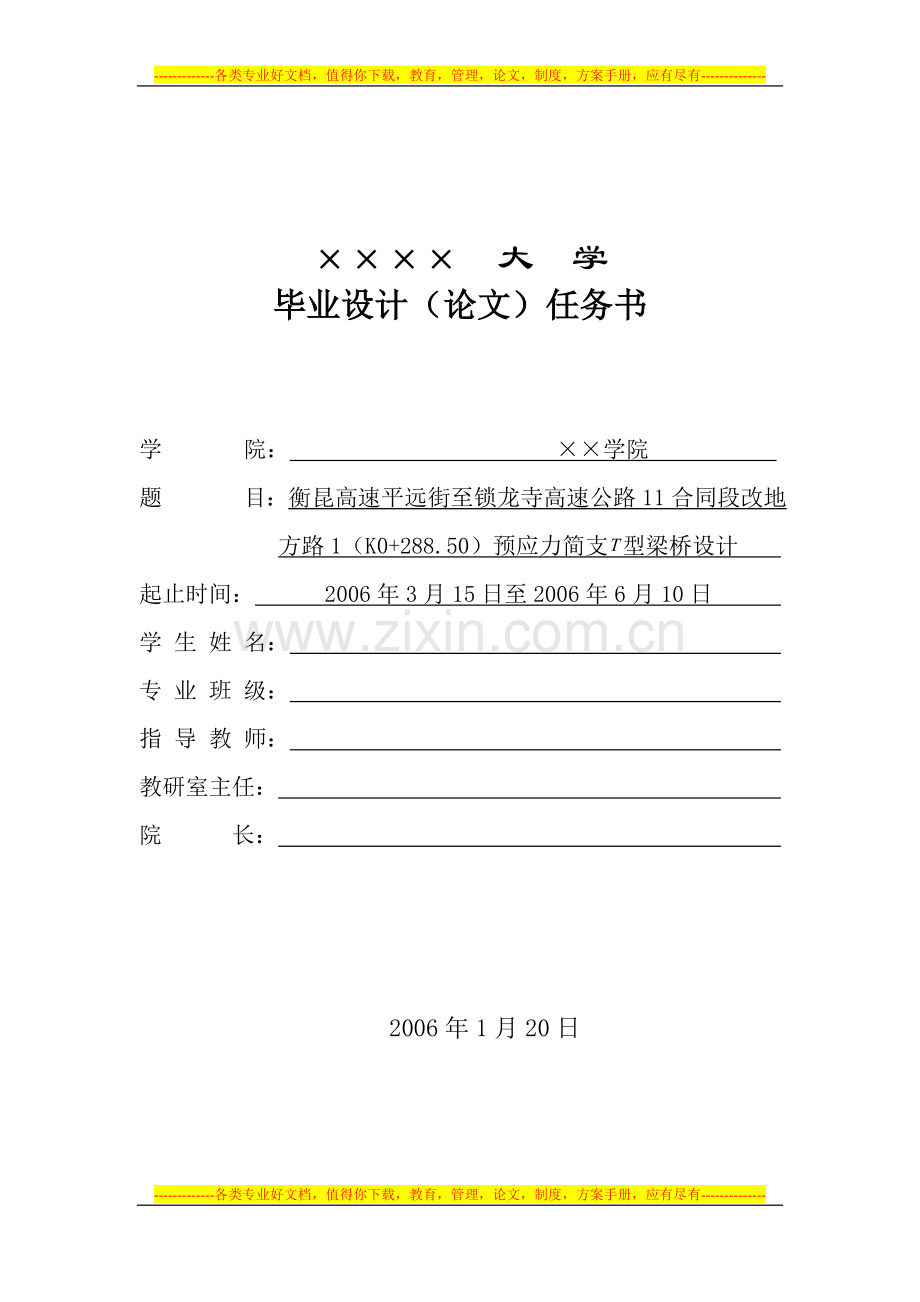

××××　大　学
毕业设计（论文）任务书

学　　　 院：　 　 ××学院　 　　
题　　　 目：衡昆高速平远街至锁龙寺高速公路11合同段改地
方路1（K0+288.50）预应力简支型梁桥设计
起止时间：　　　2006年3月15日至2006年6月10日
学 生 姓 名：　　　 　　 　 　　　
专 业 班 级：　　　　　　　 　　　　　 　　 　
指 导 教 师：　　　　 　　　　　 　　
教研室主任：　　　　　　 　　　　　　　　　
院 长：

2006年1月20日

2006届桥梁组毕业设计任务书
（一）毕业设计目的
毕业设计是专业教学过程的最后一个环节，是学生对所学知识的综合运用。通过毕业设计，使学生较系统的掌握所学的理论知识，同时与工程实际相结合，培养学生实际工作的能力的一个重要实践性教学环节。在教师的指导下使学生能独立地系统地全面完成预应力混凝土简支形梁桥的初步设计和施工图设计，掌握预应力混凝土简支形梁桥的设计基本程序和任务。学会搜集资料、考虑问题、分析问题和解决问题的方法，进一步巩固所学课程，并能查阅资料，熟悉、理解和应用公路工程技术标准和公路桥涵设计和施工规范。
（二）毕业设计的要求
1.要求学生树立正确的设计观念，理论联系实际的工作作风和认真严谨的工作态度；
2.设计的主要工作应以对预应力简支型梁桥主体结构的截面选择、内力分析和配筋设计等为主，以保证学生所学的基础及专业知识能够得到充分的应用，并掌握桥梁设计的主要内容。
3.初步设计时，应提出两个以上的方案，经比较后，选择其中一个进行详细设计。
4.对所设计的预应力简支型梁桥结合所学桥梁工程的知识，应提出相应的施工方案和步骤。
5. 要求分析论证、分析计算正确；按有关规定制图，图纸整洁无误。
6. 严格遵守设计纪律，按时出勤。
（三）毕业设计的工作任务
1.设计题目：平远街～锁龙寺高速公路11合同庄田段改地方路1（K0+288.50）预应力混凝土T型梁桥设计
2.毕业设计内容
（1）设计的主要工作应对平远街～锁龙寺高速公路11合同庄田段改地方路1(K0+288.50)预应力混凝土T型梁桥设计进行设计。主要包括：截面选择、截面的内力分析和截面配筋设计等，以证学生所学的基础及专业知识能够得到充分的应用，并掌握桥梁设计的主要内容。
（2）下部结构设计，包括桥墩、桥台计算。
（3）初步设计时，应提出两个以上的方案，经比较后，选择其中一个进行详细设计。
（4）对所设计的预应力钢筋混凝土简支箱梁桥结合所学桥梁工程的知识，应提出相应的施工方案和步骤。
（5）绘制满足工程要求的结构图、施工图等，图纸数量应符合学校关规定。
3.出图要求
（1）平远街～锁龙寺高速公路11合同庄田段改地方路1(K0+288.50)预应力混凝土T型梁桥设计总说明
（2）平远街～锁龙寺高速公路11合同庄田段改地方路1(K0+288.50)预应力混凝土T型梁桥总体布置图
（3）平远街～锁龙寺高速公路11合同庄田段改地方路1(K0+288.50)预应力混凝土T型梁桥主梁一般构造图；
（4）平远街～锁龙寺高速公路11合同庄田段改地方路1(K0+288.50)预应力混凝土T型梁桥梁肋钢筋构造图
（5）平远街～锁龙寺高速公路11合同庄田段改地方路1(K0+288.50)预应力混凝土T型梁桥预应力钢束构造图
（6）平远街～锁龙寺高速公路11合同庄田段改地方路1(K0+288.50)预应力混凝土T型梁桥横隔板钢筋、横隔板接头构造图
（7）平远街～锁龙寺高速公路11合同庄田段改地方路1(K0+288.50)预应力混凝土T型梁桥支座构造图
（8）平远街～锁龙寺高速公路11合同庄田段改地方路1(K0+288.50)预应力混凝土T型梁桥栏杆设计图
（9）平远街～锁龙寺高速公路11合同庄田段改地方路1(K0+288.50)预应力混凝土T型梁桥锚具布置图
（四）毕业设计研究的重点和难点
1．研究重点：预应力简支梁桥形梁设计方法和步骤，桥墩、桥台的设计和施工。
2．研究难点：桥墩、桥台的设计和施工。
（五）本次毕业设计总时间为15周既第2周至16周，具体安排如下，
第2～3周，进行毕业设计资料的收集。
第3～5周：布置任务，拟订尺寸，准备计算数据；结构内力计算等；
第6～7周：预应力束的估束、布束、调束等；
第8周：计算各项预应力损失等；
第9～10周：进行荷载组合。截面验算；
第11～12周：主墩、台设计，验算等；
第13～14周：编制设计说明书，绘制设计图及资料翻译，完善并装订说明书。
第15周：教师审核毕业设计说明书。
第16周：答辩。
（六）毕业设计说明书的要求
1. 毕业设计说明书的内容、形式等首先应满足学校有关要求。
2．说明书应包括以下主要内容：
（1）设计任务、基本资料。
（2）毕业设计中、英文摘要。
（3）与设计题目相关的设计理论和技术的简况。
（4）详细的计算、设计过程说明，包括计算公式、数据及必要的图表以及自编程序清单等。
（5）施工方案和步骤。
（6）对本次设计的总结，包括自己的收获、感想及毕业设计中穿在的问题等内容。
（7）专业相关中文翻译。
（七）主要参考资料
1．《公路钢筋混凝土及预应力混凝土桥梁设计规范》JTJ023-85
2．《公路桥涵设计通用规范》
3．《公路桥涵地基与基础设计规范》
4.《结构设计原理》叶见曙 人民交通出版社 1996
5.《桥梁工程》姚玲森 人民交通出版社 1997
6.《公路桥涵设计手册－梁桥》 人民交通出版社 1996

指导教师：车老师
