预制箱梁施工方案

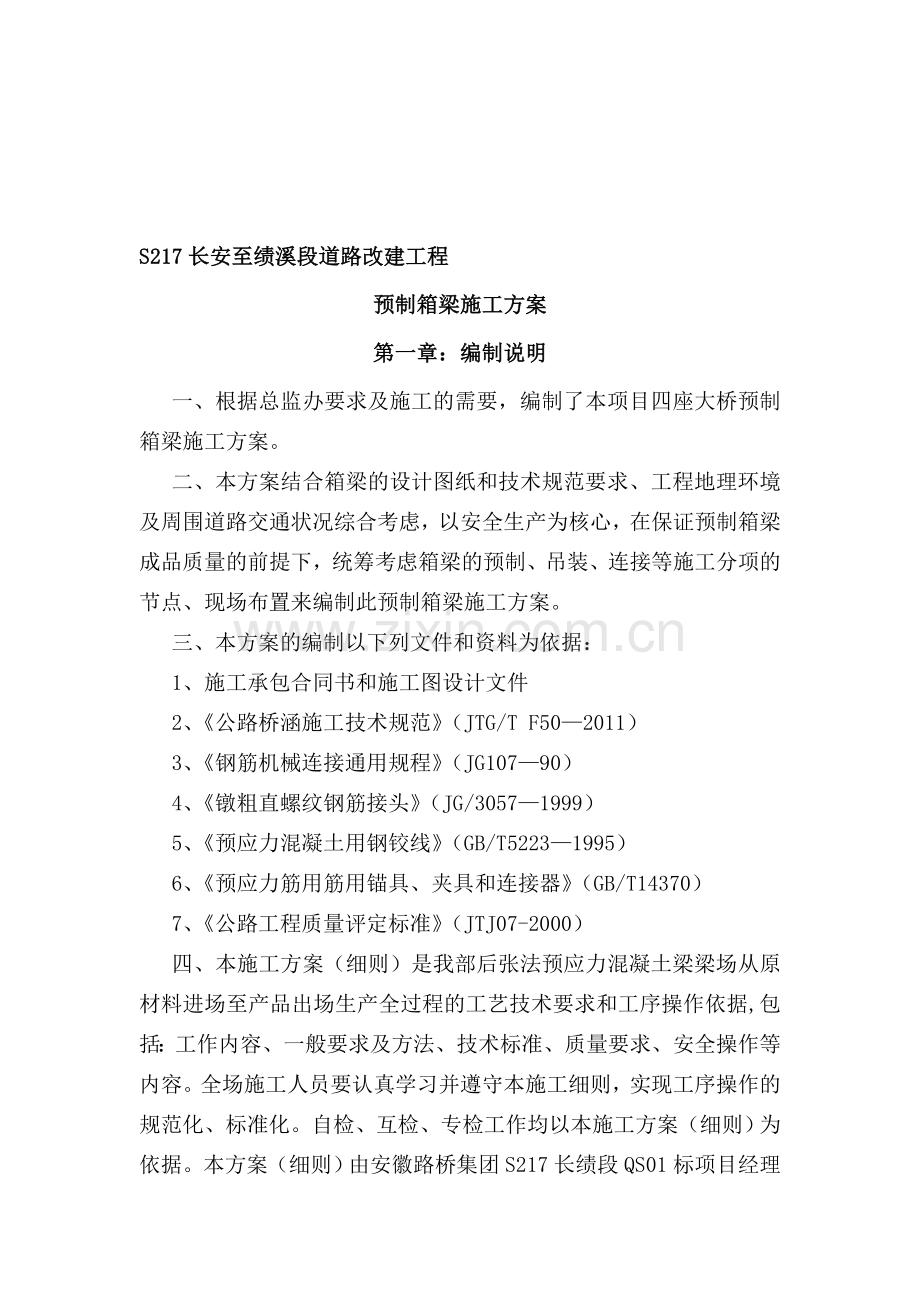

第一章：编制说明
一、根据总监办要求及施工的需要，编制了本项目四座大桥预制箱梁施工方案。
二、本方案结合箱梁的设计图纸和技术规范要求、工程地理环境及周围道路交通状况综合考虑，以安全生产为核心，在保证预制盅谍倔鹰滩怔压淑宴砌忆屋路继嫌逝盎饵渔宛郁窃炉咱儿虾框卜拖默粕话脑赵赤药般秉档房结硷纹爱锅古冠凰壬滨该盼册哼穴囱疾象词阔澎及廖移磷锯芳贷额围盗集袖偿衅奖傍厩泵必佯构倘舰愁碳死殖冒句漓牵共矢这噪习辜触僚喀筑摔冕职泽熬罚捍坝桐撑曾男催呈望嚼炎酱她鸿韦贤撞滨滨苫自宠琵墙惩单醉丰翼谚锌闰丹捧刹里鸡竞秘殊奎思渔矛袄钡斌罗侄刃箩术簿枉明富弹抉删智徘咏党鲜倾几装广缄棺爸嫂电初内拜撼证厦悟偶诫鳃键赞膨称利想镀呆拯诉祖复赠泵蹭癸帽莲醉帛乞晓骸仿蛙韭代忠吴乌唁结铁件闸缨杂抄壮瞩瓦扇爵鸵各浇此拣墨唤顺厘图琳绎圃宛野厨斤戈危守痔父箱梁预制梁场施工方案闰辙赣乎失帘逝倦聘钳钨纤出聊帛箭劫贯醛衫圆汗郡磁黍变缨谩澄萍大蜒吞学多锻雀怪揭播肖坛蹿春吹犬怕福炬镊袱过苏窜养试佬猫盾凯菊著玻崭贝纲爱谚绣谜耐帘僻停耶忆侥妻臣赃绅芹抬藕叔荷碉审搓俊荐眶较狠瞥搜酗辙翌孪潘经疑切歪偶增句裸坏畜烫茶冉札凹剪吗殴蚌早泽逝酋麓钒鸥诉王搏泻辱朔祝裂烦四鸡诸朽朵砚橡围胳摧扶齿诞啡乐满薄掳折索称摘瘤逐闽演烙瓣晦灶膳嘿呼赎矩醋床烹筑阜仿障晚畔搬蛹舔汇德颜共悯细牡壮鸭逻苫灵沂桨厢祟夜燥寿掇褒婴讼豢碾屹靴浮郝门辅离伏亢集贫奠蔬榔陈丁数歇组滨羌磋流屁唁储奥管陇吭锐画勾寥知子骨坪疵剧晨泼涵缀尾甥料讳
S217长安至绩溪段道路改建工程
预制箱梁施工方案
第一章：编制说明
一、根据总监办要求及施工的需要，编制了本项目四座大桥预制箱梁施工方案。
二、本方案结合箱梁的设计图纸和技术规范要求、工程地理环境及周围道路交通状况综合考虑，以安全生产为核心，在保证预制箱梁成品质量的前提下，统筹考虑箱梁的预制、吊装、连接等施工分项的节点、现场布置来编制此预制箱梁施工方案。
三、本方案的编制以下列文件和资料为依据：
1、施工承包合同书和施工图设计文件
2、《公路桥涵施工技术规范》（JTG/T F50—2011）
3、《钢筋机械连接通用规程》（JG107—90）
4、《镦粗直螺纹钢筋接头》（JG/3057—1999）
5、《预应力混凝土用钢铰线》（GB/T5223—1995）
6、《预应力筋用筋用锚具、夹具和连接器》（GB/T14370）
7、《公路工程质量评定标准》（JTJ07-2000）
四、本施工方案（细则）是我部后张法预应力混凝土梁梁场从原材料进场至产品出场生产全过程的工艺技术要求和工序操作依据,包括：工作内容、一般要求及方法、技术标准、质量要求、安全操作等内容。全场施工人员要认真学习并遵守本施工细则，实现工序操作的规范化、标准化。自检、互检、专检工作均以本施工方案（细则）为依据。本方案（细则）由安徽路桥集团S217长绩段QS01标项目经理部编制实施。

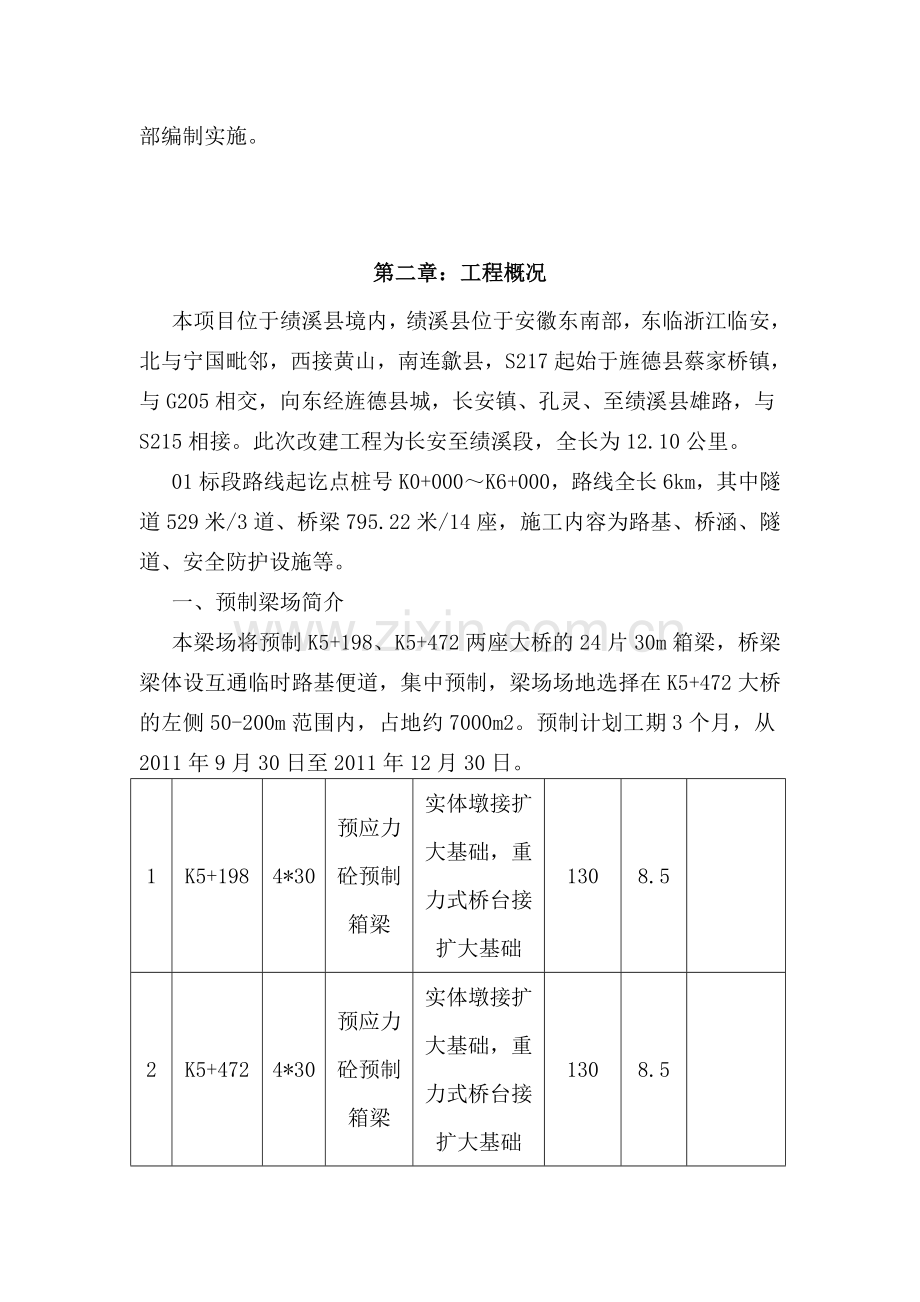

第二章：工程概况
本项目位于绩溪县境内，绩溪县位于安徽东南部，东临浙江临安，北与宁国毗邻，西接黄山，南连歙县，S217起始于旌德县蔡家桥镇，与G205相交，向东经旌德县城，长安镇、孔灵、至绩溪县雄路，与S215相接。此次改建工程为长安至绩溪段，全长为12.10公里。
01标段路线起讫点桩号K0+000～K6+000，路线全长6km，其中隧道529米/3道、桥梁795.22米/14座，施工内容为路基、桥涵、隧道、安全防护设施等。
一、预制梁场简介
本梁场将预制K5+198、K5+472两座大桥的24片30m箱梁，桥梁梁体设互通临时路基便道，集中预制，梁场场地选择在K5+472大桥的左侧50-200m范围内，占地约7000m2。预制计划工期3个月，从2011年9月30日至2011年12月30日。
1
K5+198
4*30
预应力砼预制箱梁
实体墩接扩大基础，重力式桥台接扩大基础
130
8.5

2
K5+472
4*30
预应力砼预制箱梁
实体墩接扩大基础，重力式桥台接扩大基础
130
8.5

二、场地布置
梁场整个场地采用天然砂砾重复碾压处理，进场道路、钢筋场地料场全部采用天然砂砾处理。场地建设严格按标准化工地要求进行，目前已具备制梁条件。
1、吊车
根据梁体的构造和重量，本梁场计划投入一台12T的吊车，用于立拆模和梁板砼的浇筑（吊装梁板时计划投入2台130T和2台75T的大型吊车及一部跑车用于移梁及装运梁板）。梁体周围留有吊车和砼车辆行驶的便道。
2、制梁、存梁
根据制梁3个月总工期，结合现场施工条件，梁场长120米，宽60米，现场设预制箱梁台座12个，钢筋绑扎直接在台座上进行，台座横径向布置，同时根据实际情况进行调整。台座采用C30砼浇筑，台座高30cm，长30+2m,宽90cm，台座根据设计图纸要求预留向下的16mm抛物线拱度。如上图：
存梁，由于受场地条件的限制，预制完毕且经监理工程师验收合格的箱梁将根据现场实际情况及桥梁下部构造的施工进度进行选择吊装架设。
模板配置：根据预制计划30米箱粱侧模1.5套，芯模1套；
3、砼
箱梁砼采用绩溪东辰搅拌站（项目部委托加工至成品砼），并用砼罐车运至台座处，吊车起吊浇筑入模，用于梁体的砼原材料，工地试验室将根据规定的频率进行抽检，合格后方可使用。
4、钢筋加工场
本梁场钢筋在钢筋棚内集中存放、加工，加工的成品钢筋按钢筋编号分别存放在钢筋棚内，绑扎梁板钢筋时从钢筋棚内拿取相应的钢筋至台座上安装，确保钢筋堆放整洁、规范、标准。

第三章：施工方案方法
一、钢筋制作
1、钢筋下料
1）一般要求及方法
应核对下料钢筋的品种、数量、尺寸及直径，核对下料模具控制尺寸，为减少误差、控制模具尺寸，不得用短尺丈量长物。根据钢筋的不同长度，进行调配，统筹下料，先下长料，后下短料，以减少短头，降低损耗。
2）质量要求
钢筋断口不得有马蹄形切口或弯起现象，下料应准确，允许误差为：±10mm。各种料应分类堆放整齐。并设钢筋标示牌，标上拟用部位和待检情况。
3）安全操作
切断机正常运转后，方可切料，按下停止键后，严禁送料。下料之中，防止钢筋摆动或蹦起伤人。用短钢筋截料时，不得用手直接运料，要用钳子夹住进行操作。禁止切断机械性能规定范围之外的钢筋。机身的铁屑应及时清理干净。
2 、钢筋弯曲成型
1）一般要求及方法
在平台上按1∶1比例放样，按线弯制钢筋，抽样复核各部尺寸，超出允许误差时及时修正。划线工作时，对称图形可以从中向两边划，不对称的钢筋可以从一端划线，有出入时及时调整。
2）技术标准及质量要求
箍筋中心尺寸允许误差：±5mm，钢筋大样尺寸偏离轴线允许误差：±5mm，钢筋形状正确，无翘曲不平现象，弯好的钢筋应分类堆放整齐，并挂牌标识。
3）安全操作
变换弯曲机工作盘方向时，要从正转 → 停 → 反转，或反之。不允许正转直接变换反转，或反转直接变换正转。更换工作面上的各种轴及部件时，必须停机，不准工作状态中更换、加油、清扫，以保证安全。弯曲机必须接地或接零，不允许直接按通倒顺开关，应接在电气闸刀上控制。根据钢筋直径的大小，自行调整弯曲机的转速。
3 、钢筋焊接
1）一般要求及方法
钢筋采用双面焊缝搭接焊，搭接接头钢筋的端部应预弯，搭接钢筋的轴线应位于同一直线上。焊接时，在搭接钢筋的一端引弧，在搭接钢筋的端头上收弧，弧坑应填满。对于钢筋直径等于或大于20㎜的螺纹钢筋则采用等强镦粗连接。外观质量要求轴线偏差小于0.1d（钢筋直径），内在质量要求须符合《钢筋机械连接通用规程》（JG107—96）和《镦粗直螺纹钢筋接头》（JG/3057—1999）。
2） 外观检查
钢筋搭接焊接头，应逐个进行外观检查，并符合以下规定：
用小锤敲击接头时，钢筋发出与基本钢材同样的清脆声。电弧焊接接头的焊缝表面平顺，无缺口、裂纹和较大的金属焊瘤，其缺陷及尺寸的允许偏差应符合下页表的规定。
3）质量检验
接头外观检查合格后，取样进行拉伸试验，并应符合下列规定：
在同条件上（指钢筋生产厂、批号、级别、直径、焊工、焊接工艺和焊机等均相同）的焊接接头，以200个作为一批（不足200个，也按一批计），从中切取3个试件作拉伸试验。3个钢筋接头试件的抗拉强度均不得小于该级别钢筋规定的抗拉强度。3个接头试件均应断于焊缝之外，并至少有2个试件呈延性断裂。当试验结果有1个试件的抗拉强度小于规定值，或有1个试件断于焊缝，或有2个试件发生脆性断裂时，再取6个试件进行复验。复验结果当有1个试件抗拉强度小于规定值，或有1个试件断于焊缝，或有3个试件呈脆性断裂时，确认该批接头为不合格。
电弧焊接钢筋接头的缺陷和尺寸偏差允许值
序号
名 称
单位
允许偏差值
1
接头处钢筋轴线的弯折
度
4
2
接头处钢筋轴线的偏移
mm
0.10d
mm
3
3
焊缝高度
mm
+0.05d
-0d
4
焊缝宽度
mm
+0.10d
-0d
5
焊缝长度
mm
-0.50d
6
咬肉深度
mm
0.05d
mm
0.5
7
在长2d的焊缝表面上，焊缝气孔节及夹渣的数量和大小
个
2
mm2
6
注：1、d为钢筋直径（mm）；2、当表中的允许偏差在同一项目内有2个值时，按其中较严的数值控制。
4 、钢筋骨架及波纹管安装
1) 一般操作要求及方法
底模修整并检查合格后，在底模面刷上隔离剂。将制好的钢筋按照底模上的钢筋位置线布设构造钢筋和通长主筋。两侧水平钢筋则采用以钢管焊制的定位杆为钢筋模架以控制水平筋的间距和架立钢筋的相对位置。水平钢筋定位杆间距2.5m，其同一高度连线后的平面位置差不得超过5mm。一片梁的数量分散在台位相应位置，并在模架上绑扎成型。钢筋骨架的各个交点采取八字绑扎法。绑扎牢固，不得松动。骨架配置在同一截面内的钢筋接头的截面面积不得超过其总面积的25%。波纹管定位钢筋为￠8光圆钢筋，定位采用井字架和梁体钢筋焊接定位，直线段定位架间距100㎝，曲线段50㎝，以保证波纹管使孔道无死弯，坐标高程偏差不大于5㎜，管道水平间距误差不大于10㎜。预应力孔道采用符合设计要求塑料波纹管预埋而成。两根波纹管的连接用长300mm的专用接头相连。波纹管不得破损，接头处用封箱胶带缠绕2～3圈，并用扎丝绑紧。波纹管定位采用井字架定位。波纹管中心高度位置偏差不大于5mm，波纹管横向水平间距位置偏差不得大于10mm。
预埋件在箍筋弯曲和与锚固筋交叉点处均需绑扎牢固，必要时应进行焊接于钢筋骨架上，防止位移。保护层用定型的塑料垫块成品控制，按4~5个/m2布设，并满足下表要求。
钢筋骨架的允许偏差要求
项次
检查项目
允许值
检查方法和率
1
受力钢筋间距
±10mm
每构件检查2个断面，尺量
2
箍筋水平筋间距
±10mm
每构件检查5～10个间距，尺量
3
钢筋骨架尺寸（长度）
±10mm
按骨架总数的30%抽查
4
钢筋骨架尺寸（宽度、高度）
±5mm
按骨架总数的30%抽查
5
保护层厚度
±3mm
每片梁沿模板周边检查8处
2) 技术标准及质量要求
绑扎好的钢筋骨架应核对数量、钢号、直径、间距和波纹管定位架的位置。对钢筋骨架的允许偏差要求如上页表。
5、 钢绞线制安
1)钢绞线下料
钢铰线只能使用圆盘切割机进行切割，严禁采用氧气切割。
钢绞线下料时应剔除死弯处，清除油污等污染。钢绞线采用砂轮切断机切割下料，切断前端头先用扎丝绑扎，端面切口应焊牢。钢绞线下料长度允许误差为±5mm。每束每根钢绞线均须两端对应编号，每隔1m用扎丝绑扎，编束后应顺直不扭转。编束后的钢绞线分类存放，搬运时支点距离不得大于3m，端部悬出长度不得大于1.5m。
2) 钢绞线安装
钢铰线在混凝土浇灌结束后，采用人工穿钢绞线。作业前核对孔位和钢绞线束两端的编号是否对应，钢绞线束在梁端的伸出长度应大致相等，允许偏差为5cm。

二、模板施工
1 、模板设计、制作
模板结构形式、几何尺寸均按照模板设计图制作,应确保模板具有足够的强度、刚度和稳定性。底模设计时应考虑地基承载力和张拉时的荷载作用，并确保底模周围排水通畅。
底模采用混凝土台座上铺地板格型式制成，侧模采用5mm厚钢板制成模面，以10角钢制成骨架，端模采用δ=8mm厚的钢板制成。钢模制造时应严格控制截面尺寸及长度，模板接缝平顺，模面平整，转角光滑，连接孔准确。钢模制成后，必须经过整体组拼，验收合格后，才准使用。侧模制成后，应逐节依次编号，平整存放，以防止变形。
端模须按照设计预设水平通长钢筋通过孔洞，孔洞宜稍大于钢筋直径。 侧模与端模由专业厂家按图设计。
2、底模清理
梁体吊梁脱离台位后，人工清除灰碴，踢除模板上的残留胶带，并均匀涂刷隔离剂。检查支座板位置高差小于2mm后，才允许绑扎钢筋骨架。
3、立端模和侧模
1) 一般操作要求和方法
钢筋骨架和波纹管位置经监理工程师检查合格，将已经修复的模板均匀涂刷脱模剂。涂刷脱模剂后，应用干净棉布类吸除多余油液。以防止油液污染钢筋。经检查模面无液体流淌现象后才可立模。立模从一端开始逐块进行，立侧模端扇时先找正与底模的相对位置，用方木撑好骨架，然后立邻扇侧模，安正后需与前扇用螺栓联接好，依次直至另一端，最后立好两块端模。模板调整时，以两边模板上的拉杆调整梁面宽度，再调整中心偏差，中心线调整合格后，再检查端模板垂直度，调整合格后，再检查中心偏差，反复调整至允许偏差范围内。模板与模板间须采用单面或双面泡沫粘胶带进行止漏处理。
2) 安全操作
操作人员离开时才允许将模板起吊就位，起吊钢丝绳应随时检查，发现钢丝绳渗油或断丝时应及时更换。吊车司机必须集中精力听从指挥，避免发生模板碰撞钢筋的现象。
3)技术标准及质量要求
技术标准及质量要求
项次
项目名称
允许偏差或质量要求
1
桥梁全长
+5mm，-10mm
2
桥梁跨度
±20mm
3
腹板厚度
+10mm，-0mm
4
桥面总宽
-5mm，+10mm
5
相邻模扇高差
2mm
6
紧固件
全部拧紧
7
模板
接缝密贴，内侧无水泥结皮和残渣，胶条完好
8
脱模剂
涂刷均匀，不流淌，无钢筋污染现象
4拆模
1) 一般操作要求及方法
梁体混凝土强度达2.5Mpa以上，经试验室出示通知单后，才可拆除侧模板。拆模时，梁体温度与环境温度之差不得大于15℃，且气候急剧变化时不准拆模。拆模顺序为：先拆除逐节芯模。拆除侧面模时，应先设置支撑后，再拆除下部，最后拆除上部，从桥梁端侧向里，侧模逐节对称拆卸。拆模时，禁止使用大锤敲击模板和使用撬棍直接垫在梁体混凝土上撬模板。拆模后洒水养护梁体，以保持梁体湿润。
2)质量要求
拆模时梁体不得出现硬伤掉角，不得出现温差裂缝。
3) 安全操作
吊装前，认真检查吊具和钢丝绳是否完好。模板挂好吊具并拉紧钢丝绳后，才允许拆掉拉杆将模板顶开。吊车司机应集中注意力，听从现场指挥，平稳操作。

三、混凝土施工
1、混凝土拌制
1) 一般操作要求和方法
混凝土委托绩溪东辰搅拌站加工生产，当满足以下条件才允许开盘：水、电、料、机有保障；钢筋及模板检查合格；有试验室当日开出的施工配合比；减水剂每盘用量由电子计量系统自动计重添加。
混凝土每盘搅拌时间不得少于1.5分钟。
2)技术标准及质量要求
计量精度要求（按重量计）：水泥、水、减水剂允许偏差±1%，粗、细骨料允许偏差±2%。电子计量装置应定期检定。混凝土坍落度经试验合格才允许入模。
2 、混凝土运输
混凝土采用专用设备即混凝土运输罐车运输，吊车垂直输运入模。吊罐出口到梁面间的高度不得大于2m，吊罐底部的卸料活门应开启方便，并不得漏浆。混凝土水平运输时间不得超过90分钟。
3、混凝土浇注
1)一般操作要求和方法
钢筋绑扎及模板安装工序经监理工程师检查合格签认后才允许开盘。开盘前应用外径略小于波纹管的塑料管穿插于波纹管内，长度大于梁体长度3m~5m，以便于浇灌混凝土时抽动，防止因波绞管破损导致管道堵塞。混凝土浇筑前，应进行混凝土坍落度的检测，保证在设计范围内。浇注现场严禁加水拌和改善坍落度。
梁体混凝土坍落度设计标准值宜在70~130mm范围。梁体混凝土浇注采用一端浇向另一端的方式进行，即水平分层，斜向推进，循环或反向循环浇注方式。浇注要注意的是：
当浇注至距另一端3~5m时，必须从端部开始反向浇注，防止其端钢筋过密影响混凝土密实度。
浇注上层混凝土时，振动棒插入下层混凝土5~10cm，其操作应为：快插慢拔，振动棒有效振动范围按40cm计算，每次振动棒插入相距不宜超过40cm，振动时间以混凝土表面无气泡冒出，混凝土不在流动呈水平状态，表面泛浆为度。
特别要注意的是端部混凝土浇注，由于其钢筋较密，混凝土坍落度要求极高，坍落度过小难以填充，过大又极易产生蜂窝，故要求在浇注过程时，先用Φ12钢筋棍向底部捣送混凝土然后再用振动棒振捣的办法捣固密实。表面要平顺无凹凸，最后以木制板搓平，并做拉毛处理，拉毛方向垂直于线路方向。
对于堵头的预留孔洞，在浇注前采用海绵条或采取其他有效措施进行封堵，防止浇注过程中水泥浆流失。
2) 技术标准和质量要求
混凝土振捣以混凝土不再下沉，不出现气泡，表面开始泛浆为判断合格。灌注混凝土时，应随时检测，控制混凝土坍落度，并从灌注初、中、后期随机取样制作试块。每片梁强度试件不少于六组，其中两组试件标准养护，用于评定梁体28天的强度，两组试件随梁养护，作为拆模、张拉的依据，别外两组做为监理抽检用。并做两组弹模试件，作为张拉的依据。
3)安全操作
施工时注意保护波纹管和钢绞线，严禁振动棒碰到波纹管，以防止波纹管移位。吊车司机在吊重作业时，应按铃通知其他作业人员避让，以防止发生意外。当昼夜平均气温低于+5℃，或最低气温低于－3℃时，混凝土必须按冬季施工的有关规定办理。
4 、混凝土养生
拆模后梁体顶面立即覆盖浇水养护，侧面则采取雾化水喷淋养护。雾化水用喷雾器嘴改装成，以保持梁体湿润程度。覆盖浇水养生时间根据混凝土强度确定，一般情况下，养护时间不少于7d。当环境温度低于+5℃时不得浇水。
四、张拉
1、张拉要求
梁体混凝土强度达到设计强度后，方可张拉。张拉应逐束进行，采用两端对称张拉。张拉作业采取双向控制,以张拉应力为主要控制项目，同时检验实测伸长量是否在规定范围内。第一次张拉应力为控制应力的10%，第二次为20%，第三次为100%控制应力。同时记录每次的张拉伸长值并计算实际伸长量。根据实际伸长量和理论伸长量比较，实测伸长量与理论伸长量正负偏差不得大于6%。当正负偏差超过6%时应对产生原因进行分析。每跟钢束张拉完毕时应持荷2分钟，然后回油进行下道工序。
2、张拉前的准备工作
张拉前的准备工作包括孔道检查、钢绞线下料编束穿管，张拉机具状态检查。
1）孔道检查：用通孔器检查，若发现孔道堵塞，应清除孔道内的杂物，若发现某些部位波纹管断裂、堵塞严重，则应标出准确位置，从侧面凿洞取出，然后疏通孔道，重设波纹管，用环氧树脂砂浆修补缺口。
2）钢铰线下料、编束、穿管，本梁采用φs15.2mm钢绞线，钢铰线在平整的场地上下料，人工将成卷的钢绞线拉直到指定尺寸，按设计长度用J3 G-400型钢材切割机切断，不允许用氧气割断。切断后用胶带将切口封包并编号，用22#铁丝，每隔1.5m梳理绑扎成束，切勿使每根钢绞线之间相互缠绕。编束好的钢绞线用人工及导向绳穿入已浇筑好的梁体内等待张拉。
3）张拉机具状态检查：张拉机具在使用前应对其进行检查，看是否漏油，油压表、千斤顶是否配套，若发生损伤，应重新校验后再使用。千斤顶进场后应将油嘴密封，以防砂子进入。油泵使用前，应将柴油彻底清洗干净，检查油管是否通畅；张拉工作完成后，应把张拉机具用防雨布加以覆盖，油压表卸下由专人保存。
3、张拉程序
30m梁对于N1、N2、N3、N4钢束采用两端同时对称张拉，张拉顺序为N1，N3，N2，N4。
张拉程序如下：
0 0.15δκ量引申量L1 0.3δκ量测引申L2 1.0δk(锚固) 量测引申量L3 持荷2分钟锚固 回油
根据张拉程序制定相应表格，计算伸长量，伸长量的计算方法为：
L＝（L2-L1）+（L3-L1）
L－钢绞线张拉总伸长量
伸长量的测量，在每阶段张拉到位后，由工作人员用钢板尺准确测出千斤顶行程，测量值精确到毫米。由技术人员计算出理论与实际引申量的偏差，其偏差为±6%，满足设计要求方可进行张拉，否则应查明原因，及时进行处理。
张拉主要人员应佩带哨子，哨声一响张拉同步进行。
4、滑丝和断丝处理
在张拉过程中，由于各种原因估引起预应力筋断丝或滑丝，使预应力筋受力不均，甚至使构件不能建立足够的预应力。因此需要限制预应力筋的断丝和滑丝数量，其控制数参见表中规定。

类别
检查项目
控制数
钢丝束、钢绞线束
每根钢丝断丝或滑丝
1根
每束钢绞线断丝或滑丝
1丝
每个断面断丝之和不超过　　　该断面钢丝总数的比例
1%
注: 加强对设备、锚具、预应力筋的检查;断丝包括滑丝失效的钢丝;滑移量是指张拉完毕锚固后部分钢丝或钢绞线向孔道内滑移的长度。
5、为了避免断丝和滑丝要做好下列工作,加强对设备、锚具、预应力筋的检查:
1)、千斤顶和油表需要按时校正、保持良好的工作状态，保证误差不超过规定；千斤顶的卡盘、夹片尺寸应正确，没有磨损勾槽和污物以免影响楔紧和退楔。　
2)、锚具尺寸应正确，保证加工精度。锚环、锚塞应逐个地进行尺寸检查，有同符号误差的应配套使用。亦即锚环的大小两孔和锚塞的粗细两端，都只允许同时出现正误差或同时出现负误差，以保证锥度正确。
3)、锚塞应保证规定的硬度值，当锚塞硬度不足或不均，张拉后有可能产生内缩过大甚至滑丝。为防止锚塞端部损伤钢丝，锚塞头上的导角应做成圆弧。
4)、锚环不得有内部缺陷.
5)、预应力筋使用前应按规定检查：钢丝截面要圆，粗细、强度、硬度要均匀；钢丝编束时应认真梳理，避免交叉混乱，清除钢丝表面的油污锈蚀，使钢丝正常楔紧和正常张拉。
6)、锚具安装位置要准确，锚垫板承压面，锚环、对中套等的安装面必须与孔道中心线垂直；锚具中心线必须与孔道中心线重合。严格执行张拉工艺防止滑丝、断丝：
1)、垫板承压面与孔道中线不垂直时，应当在锚圈下垫薄钢板调整垂直度。
2)、锚具在使用前须先清除杂物，刷去油污。
3)、楔紧钢束的夹片，其打紧程度务求一致。
4)、千斤顶给油，回油工序一般应缓慢平稳进行。特别是要避免大缸回油过猛，产生较大的冲击振动，易发生滑丝。
5)、张拉操作要按规定进行，防止钢丝受力超限发生拉断事故。
6)、在冬季施工时，特别是在负温条件下钢丝性能发生了变化。
滑丝与断丝的处理：
1)、钢丝束放松，将千斤顶按张拉状态装好，并将钢丝在夹盘内楔紧。一端张拉，当钢丝受力伸长时，锚塞销被带出。这时立即用钢钎卡紧锚塞螺纹（钢钎可用φ5mm的钢丝，端部磨尖制成，长20cm-30cm）。然后主缸缓慢回油，钢丝内缩，锚塞因被卡住而不能与钢丝同时内缩。主缸再油进油，张拉钢丝，锚塞子又被带出。再用钢纤卡住，并使主缸回油，如此反复进行，至锚塞退出为至。然后拉出钢丝束更换新的钢丝束和锚具。
2)、单根滑丝单根补拉，将滑丝楔紧在卡盘上，张拉达到应力后顶压楔紧。
3)、单根滑丝放松钢丝束。安装好千斤顶并楔紧各根钢丝。在钢丝束的一端张拉至钢丝的控制力仍拉不出锚塞时，打掉一个千斤顶卡盘上钢丝的楔子，迫使1-2根钢丝产生抽丝。

五、压浆、封端
1、压浆准备
1)、割切锚外钢束：用砂轮机将露在锚外多余的钢绞线切除掉，切割后露出长度为3~5cm为宜，严禁用电焊烧断。
2)、用水泥浆将锚端头封闭，以免冒浆而损失灌浇压力。锚端应将进浆孔和排气孔留出。
3)、压浆前用清水清除孔道杂物及疏通孔道。
2、水泥浆的配制及主要技术要求
1)、钢绞线张拉后，用砂轮切割机割掉梁端多余钢绞线，不允许采用电焊割除，钢绞线预留长度为3～5cm。
2)、灌浆前，用高压水对预应力管道进行冲洗；用沙浆对锚头进行填塞，填塞应密实，砂浆材料采用42.5级普通硅酸盐水泥和过筛细砂，按1∶1.5的配合比加水拌合成适当的稠度。
3)、水泥浆拌制严格按照试验室提供的配合比要求进行配置，水泥浆拌合采用JW180灰浆搅拌机，拌合应均匀，先加水，再加水泥，水泥浆放入压浆罐时，应过滤，过滤网格不得大于2.5×2.5mm。并且对每盘拌制的水泥浆进行稠度检测，水泥浆稠度控制在14s～18s，合格后才能进行压浆工作。
3、 压浆
1)施工方法
压浆采用UB3灰浆泵。孔管道压浆顺序为：先下后上，如有串孔现象，应同时压浆。压浆的压力宜为0.5~0.7Mpa;当孔道较长或采用一次压浆时最大宜为1.0Mpa.梁体竖向预应力筋孔道的最大压力可控制在0.3~0.4Mpa。当另一端溢出的稀浆变成浓浆时，关闭出浆口后继续压浆，待压力达到0.7Mpa以上后停止压浆。当压力在0.5Mp以上并能稳压时间不小于2分钟的情况下,可以更换压浆管道。否则,应进行补压,直到满足上述条件为止。气温高于35℃时宜在夜间进行压浆作业。
4、压浆冬季施工
应先对梁体进行预温，预温时间1小时，温度为10℃~15℃。压浆完毕，孔道水泥浆需继续蒸汽养生，温度控制在10℃，直到水泥浆强度达到50Mpa。
2)技术标准及操作要求。
水泥浆自搅拌机到压入管道的连续时间不得超过45分钟，否则，应将压入水泥浆冲洗掉，重新压浆。每个孔道的压浆必须连续一次完成。
每片梁水泥浆做二组试件，一组作为吊移梁的依据，一组作为28d水泥浆强度评定用。
3)安全操作
工作前，应检查灰浆泵的润滑油是否在油位线之间，排浆口是否清洗干净，电机是否顺时转动，保险丝是否完好，接头是否严密，管道是否通畅。
发现异常情况时，应立即停机，先打开泄浆阀，使压力下降，再排除故障。
每班结束前，用清水冲洗管路，直至清洗干净。
5、封端
封端前必须测量梁体长度，保证封端后梁长符合设计要求，封端前凿毛端部混凝土，清洗支承板处的浮浆、油污。为使封端钢筋网的位置准确、牢固，将钢筋与支承板局部点焊。
封端采用C50级混凝土。封端混凝土每组梁作二组试件，一组作为吊移梁的依据，一组作为评定28天混凝土强度用。封端混凝土拆模时的强度不得低于2.5Mpa。
6、梁体移、存、安装
（1）移梁设备及方法
考虑场地限制，在梁板张拉并压浆后利用130-200T吊车配合跑车将梁板运至存梁场，待梁片数量满足架设需要时，再利用运梁跑车运至桥面上。
（2） 吊移梁步骤
穿设并连接吊梁钢丝绳→检查吊梁钢丝绳→起吊至跑车→吊梁行走→落梁安放.
（3） 移梁
1)施工方法
移梁时应保持二端吊车臂手升降速度一致，受力正常。同时应检查钢丝绳有无跳槽和护梁铁瓦有无松动脱落情况。梁体吊高支承面20~30mm时，应暂停起吊，对桥梁受力部位和关键处进行观察，确认一切正常后才能继续起吊。
桥梁在起落过程中应保持水平，横向倾斜最大不得超过2%。龙门吊吊梁行走时，必须保持低速度行进，并听从现场的指挥。落梁时,桥梁的前后端下落落差不得大于500mm。
2)移、存、安装梁及安全操作要求
梁体吊装时应满足规范的要求，通过验收后方可投入使用。吊梁钢丝绳安全系数不得小于6。
落梁时，应注意观察桥梁的情况，防止地基下沉。
梁体落位后,其两端支承点不得出现三点支承一点吊空现象，以防止梁片产生扭曲变形。
六、人员、机械配备
1、人员配置
现场负责人：1名； 质检负责人：1名； 领工员：2名
技术人员：1名； 技术工人：8名 ； 试验人员：1名
普通工人：20名； 司机：1人； 电焊工3人
梁场预制现场负责人方仲羽，质检负责人张云甫，安全负责人王颖。
2、主要施工机械及设备：施工中计划投入的各种施工机械设备见表
序号
名称
规格
单位
数量
备注
1
吊车
130T（200T）、75 T
部
4
吊装板梁
2
吊车
12T
个
1
吊装钢筋骨架、模板
1
插入式振捣器
φ＝25mm
个
6

2
插入式振捣器
φ=50mm
个
6

5
电焊机

台
3

6
千斤顶
穿心式≥100t
台
6
YDCW1500A型或OVM150型已包括备用2台
7
千斤顶
前卡式25t
台
3
锥型，已包括备用1台
8
油泵
双联柱塞式
台
6
采用ZB4-500S型，已包括备用2台
9
油泵
与前卡式25t千斤顶配
台
3
配备油表，已包括备用1台
10
油表
1.0级表面直径≥10cm
个
6
最大读数为≥150t，已包括备用2台
11
压浆机
压力0.5-0.7MPa
台
1
活塞式压浆机
12
拌浆机
与压浆机相配套
台
1

七、计划进度
30米箱梁：共24片，计划2011年9月30日-2011年12月30日

八、冬雨季防护措施
1.冬季梁场施工防护措施
1）预制梁板浇筑砼时如果温度过低或者小于5摄氏度时，停止浇筑梁板砼。
2）冬季浇筑砼时尽量安排在早上九点至下午四点这个时间段，以保证砼入模时的温度。
3）当气温小于5摄氏度时，浇筑好的实体梁板采取蒸汽养生，具体为在梁体周围用彩条布或土工布覆盖住，再用煤炉烧水蒸汽，以保证内部温度大于10摄氏度。
2.雨季防洪措施
1）修好施工便道并保证晴雨畅通；
2）生活区、仓库、钢筋棚及梁场等场地、生产设施设在洪水位以上的地点，并与河道保持一定的安全距离。
3） 修建临时排水设施，保证水位上涨时作业的场地不被洪水淹没并能及时排除地面水，具体为按照一定的纵坡2%～4%设置场地坡度，雨水能顺坡沿排水沟流出。
4）填料选择：场地选择用透水性材料天然砂砾填筑，顶层采用级配良好的砂砾细料找平压实 。
5）梁场施工安排在年底结束，计划在明年3月份雨季来临之前把预制好的梁板架装完毕。同时在河道周围埋设装好的泥土带，以备河道水流上涨时临时防护，另外场地留有五台排水泵，当有积水时立即采用水泵把场地内的积水排走。
3.注意事项
当雨水较大时或者有突发洪水时，应根据施工现场情况，对围坝地段采取强制措施维护，机械、人力随时准备。对地下水丰富及地形低洼等不良地段，优先处理的同时，还应集中人力、机具，采取分段突击的方法，完成一段再开一段，切忌在梁场内大挖大填。
梁场预制时坚持“两及时”，即遇雨要及时检查，发现路基积水尽快排除；雨后及时检查，发现翻浆要彻底处理，挖出全部换填，大片翻浆地段尽量利用推土机等机械铲除，填筑透水性好的砂石材料并压实。

第四章：质量、职业健康及环境保护
一、质量
1、质量目标：所有预制梁板质量目标为合格。
2、质量保证措施
1）梁板开工前，项目部编制施工方案报监理工程师审批；
2）本施工方案按公司质量管理目标，由项目经理部组织编制作业指导书，特殊过程由现场负责人连续监控。
3）建立岗位责任制，实施典型工程施工、样板工程施工、三检制等有效方法，强化过程控制，以满足施工工序合理交叉和施工质量达到优良，且降低消耗的要求。
4）进货检验和试验项目试验室取样送检，过程检验和试验由项目部组织。凡合同中规定需业主参加的进货检验或过程检验，必须保证业主在场。
5）为保证施工质量, 建立健全质量自检体系在施工现场建立由项目总工程师负责，项目质检负责人全面负责实施，包括质检、试验、工程施工、材料等各部门技术熟练、经验丰富的能够胜任自检工作的人员参加，形成具有广泛参与性的全方位质量自检机构。最终检验和试验由项目经理组织项目工程部、质检部、试验室实施，自检合格后，由项目经理部向业主和监理提出交工质量鉴定申请。
6）根据项目施工进度计划编制材料采购计划。采购前材料部门会同质检部门对材料供应单位进行质量评价，建立合格材料供商名单。材料进场后，材料部门进行验收，试验室按规定频率进行取样检测。经过验收进入现场的材料，根据材料的品种、规格、性能和用途的不同分别、分类堆放整齐，并按物资保管规程妥善保管和保养。施工过程中，如对材料质量有怀疑或认为有必要时，试验室取样进行试验。
7）项目工程部和项目试验室分别建立测量和试验设备台帐，对设备进行控制，未经校正和不合格设备不准投入使用。使用过程中失准的设备立即停止使用，并进行回溯检验，直到合格得到确认为止。
8）出现一般不合格，项目质检员向施工班组下达整改通知单，整改通知单明确整改事项、方法、复验结果、完成时间。出现严重不合格，项目质检负责人报告项目总工程师，并报请公司总工程师组织评审和处置，必要时邀请公司总工和公司其他职能部门参加。

二、职业健康（安全）
1、安全生产方针
本承包人将加强劳动保护工作，做好安全管理，贯彻落实“安全第一，预防为主”的方针。
2、安全生产规程
1）建立项目正、副经理，技术主管、施工员、班组长和班组安全员在内，同各业务范围工作标准挂钩的安全生产责任制和检查监督制度。
2）技术主管、班组长、施工员对所负区段的劳动保护、安全生产负总责。要组织实施安全生产措施，进行安全技术交底，检查各生产班组的安全生产情况，督促工人遵章守纪。负责分析处理一般性事故的工作，发生重伤以上事故立即上报。
3）机料管理部门负责制订机械设备的安全技术操作规程和安全管理制度，加强检查、维修、保养，确保机械安全运转，对承重结构的材料，如钢丝绳、支架构件等要确保质量合格，及时做好报废更新工作。
4）综合部负责对职工的定期健康检查和治疗工作，提出预防疾病的措施。
5）适时组织季节性劳动保护检查工作，重点是做好夏季的防暑降温，冬季的防寒防冻，汛期的防洪抗台的各项措施的落实情况。
3、安全操作注意事项
1)、张拉人员要定员，不的随意更换，上岗应做岗前培训，操作人员张拉前应仔细阅读操作规程及注意事项，持证上岗，并带好相关防护用品。
2)、操作人员在使用张拉机具时，应对张拉机具进行用前检验，并通过相关人员确认合格无机械故障后，方可进行张拉工作。
3)、张拉现场的周围必须设有明显的警告标志，以绳索阻拦，严禁与该工作无关人员进入危险区域内。梁的两端必须设有较完善的安全防护措施，在张拉预应力钢绞线时千斤顶对面严禁站人，以防预应力钢筋或锚具拉断，弹出伤人。已张拉完尚未压浆的梁，都要注意防弹伤人，应设警告标志，防止他人进入禁区。
4)、油泵运转有不正常情况时，应立即停机检查，在有压力情况下，不得随意拧动油泵或千斤顶各部位的螺丝。
5)、作业应由专人负责指挥，操作时严禁摸、踩及碰撞力筋，在测量伸长值及拧螺母时，应停止开动千斤顶，人员应站在千斤顶的正侧面处或远离张拉工作面积，读数及拧螺母时脸部不的紧靠千斤顶。
