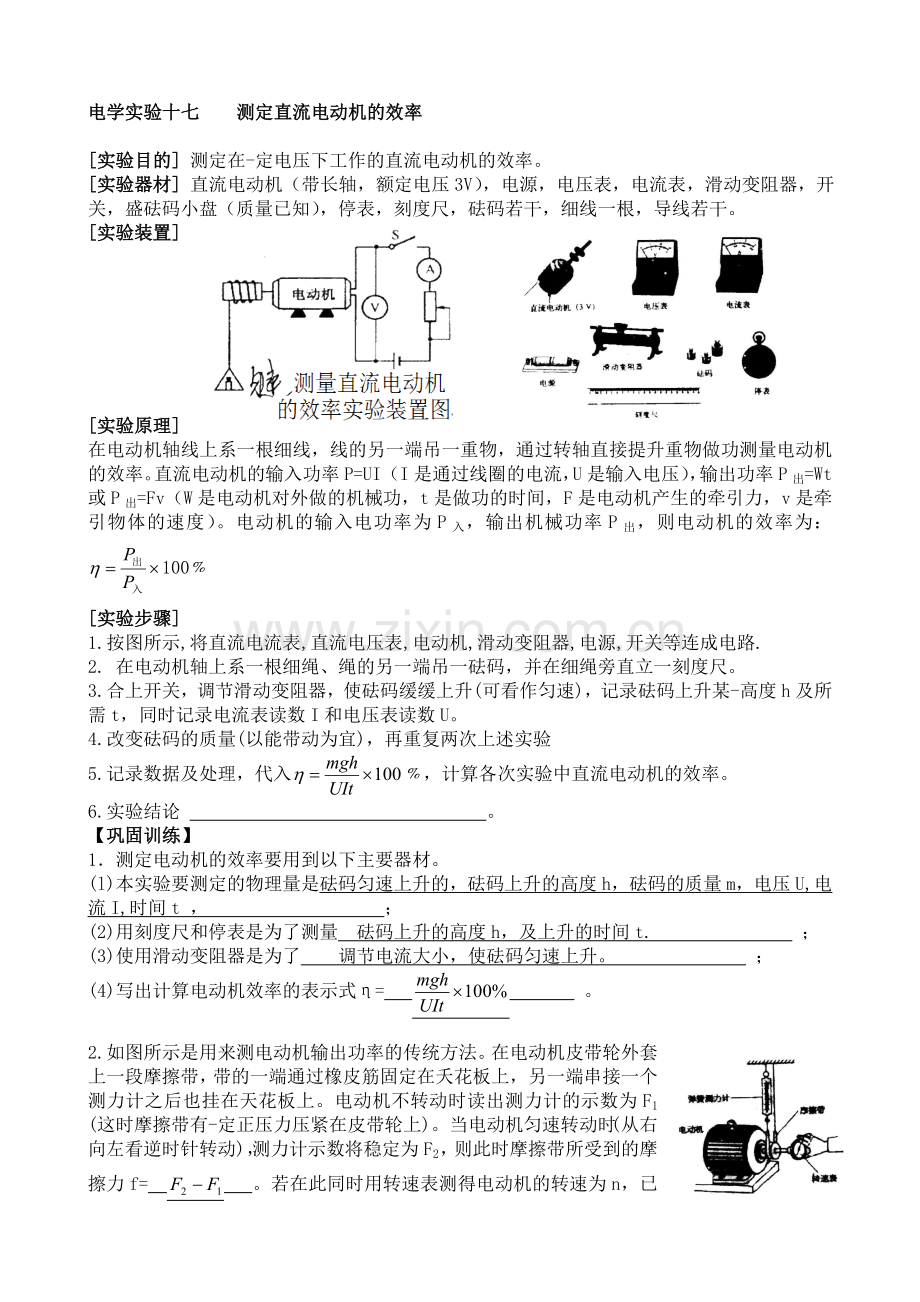

电学实验十七 测定直流电动机的效率

[实验目的] 测定在-定电压下工作的直流电动机的效率。
[实验器材] 直流电动机（带长轴，额定电压3V），电源，电压表，电流表，滑动变阻器，开关，盛砝码小盘（质量已知），停表，刻度尺，砝码若干，细线一根，导线若干。
[实验装置]

[实验原理]
在电动机轴线上系一根细线，线的另一端吊一重物，通过转轴直接提升重物做功测量电动机的效率。直流电动机的输入功率P=UI（I是通过线圈的电流，U是输入电压），输出功率P出=Wt或P出=Fv（W是电动机对外做的机械功，t是做功的时间，F是电动机产生的牵引力，v是牵引物体的速度）。电动机的输入电功率为P入，输出机械功率P出，则电动机的效率为：100﹪
[实验步骤]
1.按图所示,将直流电流表,直流电压表,电动机,滑动变阻器,电源,开关等连成电路.
2. 在电动机轴上系一根细绳、绳的另一端吊一砝码，并在细绳旁直立一刻度尺。
3.合上开关，调节滑动变阻器，使砝码缓缓上升(可看作匀速)，记录砝码上升某-高度h及所需t，同时记录电流表读数I和电压表读数U。
4.改变砝码的质量(以能带动为宜)，再重复两次上述实验
5.记录数据及处理，代入﹪，计算各次实验中直流电动机的效率。
6.实验结论 。
【巩固训练】
1．测定电动机的效率要用到以下主要器材。
(l)本实验要测定的物理量是 砝码匀速上升的，砝码上升的高度h，砝码的质量m，电压U,电流I,时间t ， ；
(2)用刻度尺和停表是为了测量 砝码上升的高度h，及上升的时间t. ；
(3)使用滑动变阻器是为了 调节电流大小，使砝码匀速上升。 ；
(4)写出计算电动机效率的表示式η= 。

2.如图所示是用来测电动机输出功率的传统方法。在电动机皮带轮外套上 一段摩擦带，带的一端通过橡皮筋固定在夭花板上，另一端串接一个测力计之后也挂在天花板上。电动机不转动时读出测力计的示数为F1 (这时摩擦带有-定正压力压紧在皮带轮上)。当电动机匀速转动时(从右向左看逆时针转动)，测力计示数将稳定为F2，则此时摩擦带所受到的摩擦力f= 。若在此同时用转速表测得电动机的转速为n，已知皮带轮的半径为r，由此可知电动机的输出功率P= 。


3.在测定电动机效率的实验中，某同学选择了如图器材进行实验，实验中可以从电 压表、电流表上读出电动机两端的电压U和流过电动机的电流I，用尺量出重物被提起的高度H，用秒表测出重物被提起的时间t，重物上升的过程认为做匀速运动，重物质量 为，m写出此电动机的工作效率_______; 在这个实验中你认为难以操作的是:__物体的匀速运动____________________(只要写出一点).

4（2011静安区二模）某小组使用DIS做"测定电动机效率"实验，实验装置如下左图.

(1)用电流传感器和电压传感器(图中电流表和电压表)测量的是电动机__输入___电流电压值(填"输入"或"输出") .
(2)右上图是用位移传感器测定重物匀速上升时的位移一时间图线，同时电流传感器和电压传感器的读数基本不变，约为0.14 A和3.3 V，已知重物质量m= 50 × 10-3 kg.则在 2. 4~2. 8 s时间段，重物克服重力做功的功率为__0.23______W;该电动机的工作效率约为__82%____

15（2011宝山二模）．（6分）某学生小组使用DIS做“测定电动机效率”实验，实验装置如左图。
（1）用电流传感器和电压传感器（图中电流表和电压表）测量的是电动机__________电流电压值（填“输入”或“输出”）
（2）右图是用位移传感器测定重物匀速上升时的位移——时间图线，同时电流传感器和电压传感器的读数基本不变，约为0.14A和3.3V，已知重物质量。则在2.4～2.8s时间段，重物克服重力做功的功率为__0.213_____W；该电动机的工作效率约为___46%_____。

15答案． （1）输入；（2）0.213（0.210——0.225）；46%（45.5%——48.7%）
