工厂智能监控方案

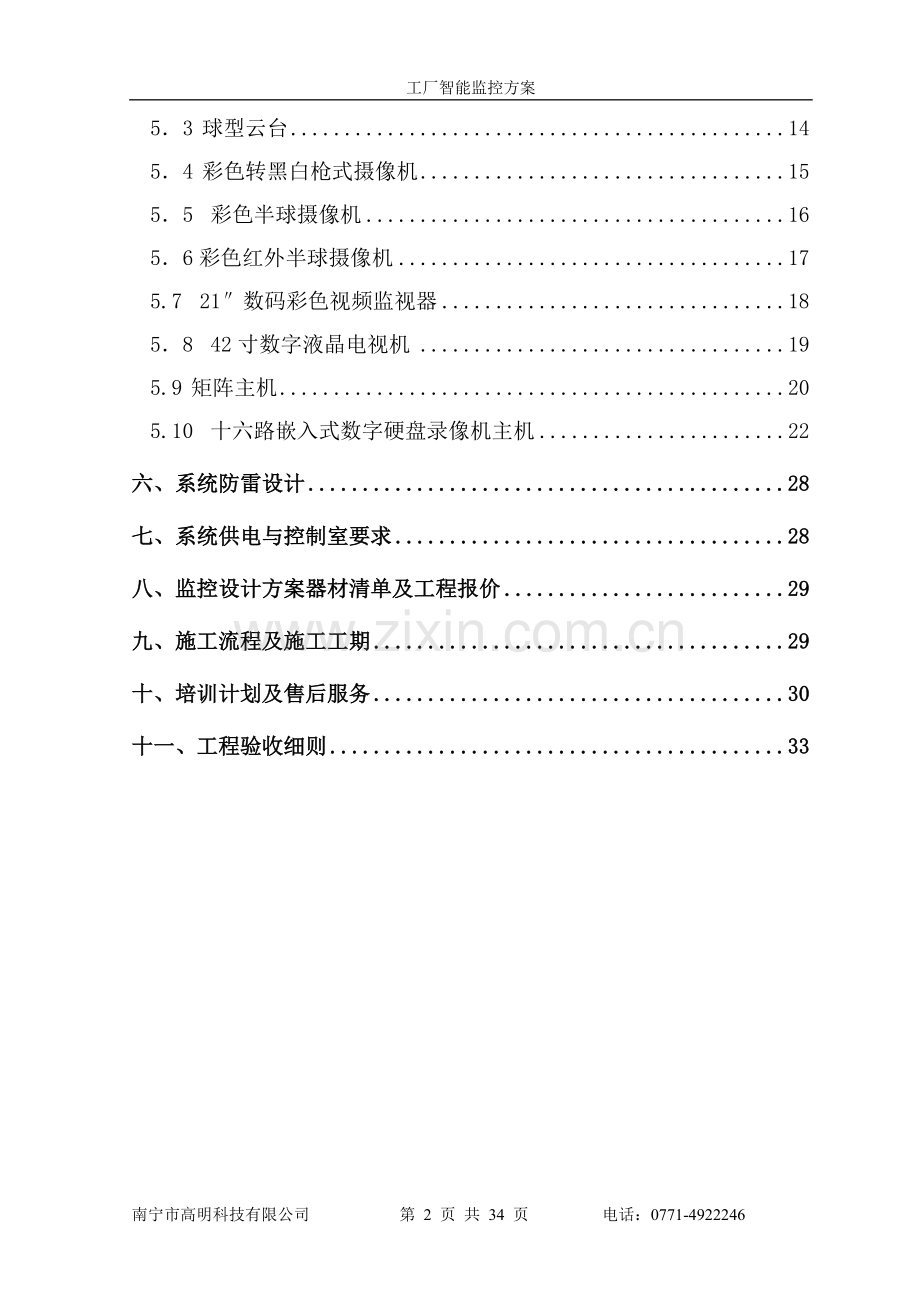

目 录

一、系统概述 2
1.1系统应用概述 2
1.2系统分类说明 3
二、系统设计目标 3
三、设计依据 4
四、总体设计 5
4.1 设计概述 5
4.1.1摄像部分 5
4.1.2控制部分 6
4.1.3传输部分 7
4.1.4显示与记录 8
4.2 设计功能描述 9
4.3 总体设计方案 9
4.3.1前端图像采集部分 9
4.3.2图像和控制信号传输部分 10
4.3.3图像控制存储部分 10
4.4 系统结构原理图 10
五、设备选型 11
5．1一体化摄像机 11
5．2 一体化高速球型摄像机 12
5．3 球型云台 14
5．4 彩色转黑白枪式摄像机 15
5．5 彩色半球摄像机 16
5．6彩色红外半球摄像机 17
5.7 21″数码彩色视频监视器 18
5．8 42寸数字液晶电视机 19
5.9 矩阵主机 20
5.10 十六路嵌入式数字硬盘录像机主机 22
六、系统防雷设计 28
七、系统供电与控制室要求 28
八、监控设计方案器材清单及工程报价 29
九、施工流程及施工工期 29
十、培训计划及售后服务 30
十一、工程验收细则 33

一、系统概述
1.1系统应用概述
二十一世纪是信息时代，随着社会信息化进程的快速发展，信息技术的应用已逐渐渗透到人类生存、活动的各个领域。在竞争已达白热化的某些领域，生产经营管理的高效性、实时性直接影响到公司企业的生产效益和成本控制。前英特尔CEO安迪·葛洛夫（Andrew Grove）曾言：“在未来的几年内，所有的公司都将成为网络公司，不进行‘e’化的企业最终将遭遇到被淘汰的命运。”作为公司企业的生产基地工厂也必须适应这一变化趋势的要求，也就是说工厂的建设、管理应该向着信息化、智能化的方向发展建立智能化工厂。鉴于此，智能化的远程生产指挥调度系统应用而生，目前许多国际化的大公司都已经建成了此类系统。
在厂区安装闭路监控系统一直以来都是许多生产企业必不可少的管理措施之一。对于某些企业、工厂等，在企业内部安装一整套局域网上的网络视频监控系统，公司领导不但能在自己办公室随时监控整个企业情况，同时领导出差在外也希望能随时通过因特网看见并控制自己企业内部的摄像机，随时了解自己企业的生产工作情况。
1.2系统分类说明
目前，在我国各行业中广泛使用的闭路监控系统大为模拟和数字系统，其主要特点是：采用矩阵主机控制，通过电视墙监视前端目标，结合数字硬盘录像系统不仅存储费用低、效率高，而且还具有网络传输、远程传输和循环存储等优点。与此同时，硬盘录像系统的数字化和传输网络化等先进技术可以实现与防盗报警等系统联网联动，及时准确地反馈现场信息，为报警事件提供充分可靠的依据。
鉴于南方有色的规模和的设计需求，本设计方案采用模拟和数字系统相结合监视录像的方式来实现。

二、系统设计目标
在进行闭路监控系统设计的时候，依照贵企业对该系统的基本需求，本着架构合理、安全可靠、产品主流、低成本、低维护量作为出发点，并依此为贵企业提供先进、安全、可靠、高效的系统解决方案。
架构合理： 就是要采用先进合理的技术来架构系统，使整个系统安全平稳的运行，并具备未来良好的扩展条件。
稳定性和安全性：这是贵企业最关心的问题，只有稳定运行的系统，才能确保贵企业闭路监控系统平稳运行。系统的技术先进性是系统高性能的保证和基础，同时可有效地减少使用人员和系统维护人员的麻烦。良好的可扩展性则是为了用户的发展考虑。随着贵企业安防系统应用时间的增长，未来对安防系统的要求会更高。可扩展性保证当用户有更多的要求时，引入的新设备可以顺利地与本次配备的设备共同工作，进一步扩展与提高系统的性能。
产品主流：系统是否采用当今主流产品，关系到系统的整体质量和未来能否得到良好技术支持以及完整的技术文档资料。
在设备选型时，我们将主要依据贵企业提出的具体需求，同时考虑产品厂家的技术先进性，产品是否为主流产品，原厂商的产品技术资料的完整性，原厂商的技术支持力量和产品制造企业的发展前景。所有这些是保证用户得到良好技术支持的条件，也是保障用户投资的基本条件。
低成本低维护量： 指力争有良好的性能价格比，所采用的产品应是简单，易操作，易维护，高可靠度的，升级换代的可能。
a、 规范性：
由于本系统是一个严格的综合性系统，在系统的设计与施工过程中应参考各方面的标准与规范，严格遵从各项技术规定，做好系统的标准化设计与施工。
一切应从实际出发，使智能系统具有较高的实用效能。这也是智能建筑在当今之所以能迅速兴起并发展的关键所在。

三、设计依据
本方案设计根据甲方常规要求，并遵循以下国家相关部门制定的设计规范要求。主要包括：
① JGJ/T16-92《民用建筑电气设计规范》
② GB/T50314-2000《智能建筑设计标准》
③ GB50174-93《电子计算机机房设计规范》
④ GB50057-94《建筑物防雷设计规范》
⑤ GBJ232-92《电气装置安装工程施工及验收规范》
⑥ GB4943-95《信息技术设备（包括电气事务设备）的安全》
⑦ GB/T75-94《安全技术防范规范工程技术规范》
⑧ GB50198-94《民用闭路电视监控电视系统工程技术规范》
⑨ 甲方对系统的具体要求
四、总体设计
4.1 设计概述
闭路电视监控系统应该说是跨学科跨行业的系统工程，以功能要求的不同可分为以下几个方面：
1） 前端摄像系统
2） 视频传输系统
3） 视频控制系统
4） 视频显示和记录系统
摄像部分是电视监控系统的前沿部分，是整个系统的“眼睛”，它把监视的内容变为图像信号，传送控制中心的监视器上，摄像部分的好坏及它产生的图像信号质量将影响整个系统的质量。
传输部分是系统的图像信号通道。
控制部分是整个系统的“心脏”和“大脑”，是实现整个系统功能的指挥中心。
显示部分一般是由几台或多台监视器组成，它的功能是将传送过来的图像一一显示出来。

闭路监控系统的粗略结构图如下图所示：
监控系统结构图

4.1.1摄像部分
摄像部分一般安装在监视现场,它一般包括摄像机、镜头、防护罩、支架和云台等。它的作用是对监视区域进行摄像并将其转换成电信号。
摄像机
摄像机分为彩色和黑白两种，一般黑白摄像机要比彩色的灵敏度高，比较适合用于光线不足的地方，如果使用的目的只是监视景物的位置和移动，则可采用黑白摄像机；如果要分辨被摄像物体的细节，比如分辨衣服或景物的颜色，则选用彩色的效果会较好。为满足工厂的须求，本方案我公司设计采用彩色转黑白一体化高速球型摄像机，即白天为彩色可清晰监视高清晰图像夜间光线不足时自动转为黑白通过红外灯的照射能分辨被摄像物体的细节。
防护罩
防护罩分为室内型和室外型两种。室内的防护罩主要是防尘，有的也有作隐蔽作用，使监视场合和对像不易察觉受监视；室外防护罩的功能主要有防晒、防雨、防尘和防冻等作用。一般的室外防护罩都配有温度继电器，在温度高时自动打开风扇冷却，温度低时自动加热；下雨时可以人工控制雨刷器刷雨；有的室外防护罩的玻璃还可以加热，当防护罩上有结霜时，可以加热除霜。
云台
云台是安装、固定摄像机的支撑设备，它分为水平和全方位云台两种。水平云台适用于监视范围不大的情况，在水平云台上安装好摄像机后可调整摄像机俯仰的角度，达到最好的监视角度后可遥控水平旋转。
　　全方位云台适用于对大范围进行扫描监视，它可以大大增加摄像机的监视范围。云台高速姿态是由两台执行电动机来实现，电动机接受来自控制器的信号精确地运行定位。在控制信号的作用下，云台摄像机既可自动扫描监视区域，也可在监控中心值班人员的操纵下跟踪监视对像。
一般来说，水平旋转角度为0°～350°，垂直旋转角度为+90°。恒速云台的水平旋转速度一般在3°～10°/s，垂直速度为4°/s左右。变速云台的水平旋转速度一般在0°～32°/s，垂直旋转速度在0°～16°/s左右。在一些高速摄像系统中，云台的水平旋转速度高达200°/s以上，垂直旋转速度在30°/s以上。
解码器
解码器一般与矩阵控制主机配套使用，主要作用为通过数据线缆接收来自矩阵主机的控制信号，对主机的控制码进行解码，放大输出，驱动云台的旋转，以及变焦镜头的变焦和聚焦。
4.1.2控制部分
在控制中，闭路电视系统中的信息量与信息处理的工作量都很大，因此其控制台的操作一般都采用了计算机系统，以用户软件编程的全键盘方式来完成驱动云台巡视、视频切换、报警处理、设备状态自检等工作。
　　现在推出的数字视频监控报警系统采用计算机多媒体技术，以CCD摄像机作为监控探头，摄像机将获取的视频信号传输到主机，主机里的高速图像处理器进行数字化处理，将视频信号形成的图像与背景图像进行分析比较，若发现有差异就报警，因为这是一种全屏幕报警，因而不易漏报。同时主机自动采集报警图像并存入硬盘，事后用户可根据时间、地点随时查阅报警现场的图像，以了解报警原因。系统将电视监控系统与报警合二为一，实现了监视、报警与图像记录的同步进行，而且这种系统中没有录像机，没有视频分配器，一切报警记录都在嵌入式硬盘录像机的硬盘内，所有操作都根据屏幕上的软件提示动作，对使用者来说是一种全新概念的安全防护系统。
　　控制系统的切换方式主要有如下2种：
Ø 单步切换方式：使用控制键盘把任一路输入视频信号切换到主监视器上。
Ø 顺序切换方式：使用控制键盘编制的顺序切换方式程序，把系统中若干路输入视频信号编为一个程序，程序运行时，其画面可按预先设定。

4.1.3传输部分
传输系统包括视频信号和控制信号的传输。
视频信号的传输可用同轴电缆、光纤或双绞线，用双绞线传输时需可视频转换适配器。
控制信号的传输方式包括：
A、直接控制：控制中心直接把控制量，如云台和变焦距镜头的电源电流等，直接送入被控设备。特点是简单、直观、容易实现。在现场设备比较少，主机为手动控制时适用。但在被控的云台、镜头数量很多时，控制线缆数量多，线路复杂，所以在大系统中不采用。
B、多线编码的间接控制：控制中心把控制的命令编成二进制或其它方式的并行码，由多线传送到现场的控制设备，再由它转换成控制量来对现场摄像设备进行控制。这种方式比上一种方式用线少，在近距离控制时也常采用。
C、通讯编码的间接控制：随着微处理器和各种集成电路芯片的普及，目前规模较大的电视监控系统大都采用通信编码，常用的是串行编码。它的优点是：用单根线路可以传送多路控制信号，从而大大节约了线路费用，通讯距离在不加中间处理情况下达可达1km公里以上，加处理可传10Km以上。这样就克服了前面两种方式的缺陷。本系统采用此种控制。
D、除了以上方法外，还有一种控制信号和视频信号复用一条电缆的同轴视控传输方式。这种方式不需另铺设控制电缆。它的实现方法有两种：一种是频率分割，即把控制信号调制在与视频信号不同的频繁范围内，然后同视频信号一起传送，到现场后再把它们分解开；另一种方法是利用视频信号场消隐期间传送控制信号（同轴视控）。这种方法在短距离传送时明显比其它方法要好，但设备的价格相对也比较昂贵。
4.1.4显示与记录
　　显示与记录设备安装在控制室内,主要有监视器、嵌入式硬盘录像机和一些视频处理设备。
　　现在有一种电视监控系统把云台、变焦镜头和摄像机封装在一起组成一体化摄像机。它们配有高级的伺服系统，云台具有很高的旋转速度，还可以预置监视点和巡视路径。平时按设定的路线进行自动巡视，一旦发生报警，就能很快地对准报警点，进行定点的监视和录像。一台摄像机可以起到几个摄像机的作用。
图像监视器
图像监视器主要分为黑白和彩色两大类。黑白监视器的中心分辨率通常可达800线以上，彩色监视器的中心分辨率一般为400线以上。图像监视器视频信号的带宽一般在7～8MHz范围内。
录像机
录像机是闭路电视监视系统中的记录和重放装置，它要求可以记录的时间非常长，目前大部分监视系统专用的录像机都可以录24h～960h的录像。此外，录像机还必须要有遥控功能，从而能够方便地对录像机进行远距离操作，或在闭路电视系统中用控制信号自动操作录像机。录像机内设有字符信号发生器，可在图像信号上打出月/日/年/星期/时/分/秒/录像模式，还能在图像上显示出摄像机与报警器的编号与报警方式。使用自动录像周期设定功能，可以对一星期内每一天的录像模式进行编程。当收到报警信号后，录像机便自动进入连续录像状态，在无报警情况下，恢复正常间歇录像模式。此外，录像机还有一个锁定保护键，使非正常指令与操作无效，防止非专业人员与破坏性操作侵犯闭路电视监视系统。
4.2 设计功能描述
Ø 性能、功能先进：
设备选型要保证技术领先，性能可靠，操作简便、实用，维护简单，性能价格比最优，并留有扩展余地。设备采用均采用目前领先技术和生产工艺制造，系统建成后，三至五年不会落后淘汰。
Ø 电视监控系统功能完善:
通过保安监控系统随时掌握监控区域内人员活动情况，检查各个重点部位的安全情况，提前发现隐患，及时处理突发事件。并自动进行录像。正常情况下对进行24小时录像，录像资料可备出事时查询。
Ø 设备高可靠性：
采用监控行业最新技术和高品质设备。
Ø 操作简单实用：
采用高科技手段，进行智能化设计，尽量减少系统操作的复杂性。并作到系统工作稳定可靠，维护简单。
Ø 发展性
系统应在初步设计时，就考虑未来良好的发展性，以降低未来发展的成本，使系统具有良好的可持续发展性。
Ø 经济性
在满足安全防范级别的要求前提下，在确保系统稳定可靠、性能良好的基础上，在考虑系统的先进性的同时，按需选择系统和设备，做到合理、实用，降低成本，从而达到极高的性能价格比，降低智能工厂安全管理的运营成本。
Ø 外观效果美观：
前端装置安装均考虑安全性、隐蔽性及美观性，根据实用和美观的原则，我们都选用了外观工艺和性能稳定都比较好的安防产品。
4.3 总体设计方案
根据工厂闭路监控系统由前端图像采集、图像及控制信号传输和图像显示控制存储三个部分组成:
4.3.1前端图像采集部分
因考虑到工厂目前没有建围墙，面积大、传输远等特点，系统共设计有50台摄像机，（其中高速球17台，恒速球15台，枪式摄像机13台，半球5台）分别设计在工厂的周界各类主要进出口、工厂内部的主要公用设施场所、工厂内人群密度较大的流动区域和集散地、工厂车间内等安装监控探头进行现场实时监视录像，以保证工厂警力可以有效地杜绝隐患发生和单位领导随时监看工厂内工人的工作情况等。

具体安装点分布如下：
4.3.2图像和控制信号传输部分
工厂闭路电视监控系统视频信号采用屏蔽视频电缆，一线通传输系统根据摄像机安装位置建议选择采用RVV75-7（或RVV-75-5/128编）等同轴电缆，以保证监控信息的准确传输。控制线设计采用RVVP2*28/0.5圆形双绞屏蔽电缆。
4.3.3图像控制存储部分
监控中心机房位于工厂一楼监控中心，在监控室设计4台嵌入式16路硬盘录像机，21英寸彩色监视器28台和1台64路入32路出大型矩阵台，主控键盘1台。设计整个录像系统可以连续保存录像资料半个月，系统支持监视录像与回放三功工作。

4.4 系统结构原理图

五、设备选型
5．1一体化摄像机
产品型号：FCB-EX980CP

技术参数：
 型 号
 FCB-EX980CP
 图像传感器
1/4″ Exview HAD CCD
 制式
 NTSC/PAL
 有效像素
 约 440,000 像素
 水平解像度
 480TV线
 镜头
 26倍光学变焦 f=4.1mm（广角端）至73.8mm（远端），F1.4-3.0
 数字变焦
 12倍（312倍带光学变焦）
 水平视场角
 48°（广角端）至2.8°（远端）
 最短摄像距离
 29mm （广角端 ）至800mm(远端)
 同步方式
 内/外部同步(V-Lock)
 最低照度(typ)
 1彩色：0.7Lux/F1.4，黑白：0.001Lux/F1.4
 信噪比
 大于50dB
 电子快门
 1/60—1/10,000s，16段/1/50—1/10,000s，16段
 白平衡
 自动，宽动态，室内，室外，单键，手动
 增益
 自动/手动(-3至28dB段, 2db每档)
 AE控制
 自动.手动.优先模式.亮度.EV补偿.背光补偿
 EV补偿
 -10.5 至 +10.5dB(1.5dB每档)
 背光补偿
 开/关
 隐私区保护
 开/关(24块)
 聚焦方式
自动（灵敏度：正常，低），一键式自动聚焦，手动，无限，间隔AF，缩放触发AF
 图像效果
 反转，艺术，黑白，镜像
 摄像机操作开关
 缩放远，缩放宽
 视频输出
 VBS:1.0Vp-p(同步负数), Y/C输出
 控制接口
 VISCA(TTL信号水平),波特率：9.6kb/s，19.2kb/s，38.4kb/s，停止位；1/2可选
 存储温度
 -20 TO 60℃
 工作温度
 0 TO 50℃
 电源功耗
 6至12VDC/1.6W（电机未激活），3.3W（电机激活）
 重量
 230g
 尺寸(W×H×D)
55.3×57.5×88.5mm

5．2 一体化高速球型摄像机
产品型号：UV51BC
主要特性

   铝合金外罩,5.9英寸透明球罩，黑色不透明转动球体,一体化集成设计
   室外悬挂安装方式
   高可靠性,内部设置参数断电后不丢失
   RS-485反馈云台方位状态
   带有AC线性同步
   内置功能菜单，摄像机、云台功能可设置
   上电自恢复式----用户可通过菜单指定上电后球的动作
   多种自动扫描模式,扫描速度可通过内置菜单设置
   有视频冻结、宽动态、背光补偿功能
   彩/黑摄像机在白天可根据环境需要设置成单色或单黑模式
   精密步进电机驱动,运转平稳无抖动,无噪音,发热量小
   云台速度自动调整---云台的速度随变焦镜头深度的增加其速度按比例逐渐降低
   花样轨迹记忆功能，记忆时间最长可达30分钟
   128个预置位,预置位精度小于0.05度,预置目标速度：水平300º/秒、垂直250º/秒
   8个预置位巡视功能，停留时间2秒---250秒可通过菜单设置
   可变自动巡视速度1º-40º/秒可设置
   水平控制速度0.1º-150º/秒,垂直控制速度0.1º-100º/秒
   360º持续水平转动,垂直转动有“自动翻转”功能
   7路报警输入,2路辅助输出
   内置浪涌及雷击保护装置
   符合IP66标准、CE、FCC标准
  控制协议（标准配置）
   PELCO“P”协议
   PELCO“D”协议
   波特率: 1200b/2400b /4800b /9600b
技术规格

构造
底盒 铝制
球芯 铝制，ABS塑胶
球罩 聚丙烯透明（无光损失）
尺寸 见尺寸图
重量（约）
单位重量度 运输重量
室内吸顶 1.2kg 1.9kg
室内悬挂 1.3kg 2.5kg
室外悬挂 1.85kg 3.7kg
球芯 1.20kg 2.27kg
球罩 0.1kg 0.5kg
使用环境 室内型/室外型
工作温度 0ºC ~ 50ºC（室内型）
-40ºC ~50ºC（室外型）
图：

转动指标 （仅限球芯）
水平转动 360º连续水平转动
垂直转动 +2º到-92º运行
手动控制速度：
水平 0.1º-90º/秒手动操作
垂直 0.1º-60º/秒手动操作
预置目标速度：
水平 250º/秒
垂直 200º/秒

电气指标 （仅限球芯）
输入电压力 18-30VAC;24VAC标定
输入功率 30VA标定
保险丝毫 2A

5．3 球型云台
产品型号：DQ2907WH

技术性能：
l 输入功率12W（可选。如需风冷和加热功
能，需另提供30W功率，为相应设备供电）
l 加热器电源、功率： AC24V， 30W
l 加热开启温度： 0o±5o
l H型温控范围： 0o±5o
l 云台旋转角度： 水平： 0－360o
垂直： 0－90o
l 云台旋转速度： 水平： 8o/S—15o/S
垂直： 15o/S
l 云台旋转限位 可调
l 云台结构 外罩： ABS/FRP
内置云台： 金属
球罩： 亚加力光学材料

5．4 彩色转黑白枪式摄像机
产品型号：VT-320C

技术参数

Model No.
VT-320C
Signal System
PAL/NTSC
Image Device
1/3” SONY SUPER HAD CCD
Total number of pixels
PAL :512(H) ×582(V)
NTSC :512(H) ×492(V)
Synchronization
Internal
Horizontal Resolution
420 TV lines
Minimum Lumination
1 Lux/F1.2
S/N Ratio
≥46dB
Video Output
1.0Vp-p75Ω
Auto Electronic Shutter
1/50~1/100,000 S.
White Balance
ATW or Hold
Backlight Compensation
On/Off  Selectable
Gain Control
Auto
Lens Mount
C/CS
Power Source
DC12V±1V
Ambient Operaiton Temperature
-10ºC ~ +50º
Dimension(W × H ×D)
56X50X101mm
Weight
400g

5．5 彩色半球摄像机
产品型号：VT-610D

技术参数：

型号
VT-610D
信号制式
PAL/NTSC
成像器材
1/3” SONY CCD
像素
PAL:512(H) ×582(V)
NTSC:512(H)×492(V)
同步
内同步（INT)
解像度
420 TV lines
最低照度
1 Lux/F1.2
信噪比
≥50Db
视频输出
1.0Vp-p75Ω
电子快门
1/50~1/100,000 S.
γ校正
γ=0.45
背光补偿
自动
增益控制
自动
镜像功能
有
镜头
单板机镜头
电源
DC12V±1V
操作温度
-10ºC ~ +50ºC
尺寸
Φ93×72(H)mm
重量
约180g

5．6彩色红外半球摄像机
产品型号：YCM-512PS

技术参数：

CCD：   LG 1／3
解析度：   420 TV lines
信噪比：   Min 48db
防水等级：   IP55
电源：   DC 12V±10％
工作温度：  -10 ℃～50℃
外部尺寸：   94(直径)×85 mm
重量：   450G
伽玛特性：  0.45
镜头：   3.6／6／8mm 可选
材质：   Aluminum
视频输出：  Composite 1(vp-p)75欧/BNC
夜视范围：  20 米

5.7 21″数码彩色视频监视器
产品型号：GD-21HL

特点:
★ 数码最新控制电路，整机可靠性高。
★ PAL/NTSC制式自动转换。
★ 数码Y/C分离技术，具有动态黑电平延伸、
图像清晰度提升电路，使图像对比度的前
提下，减少画面噪点。
★ 视频输入无信号自动识别并提示。
★ 中/英文屏幕菜单选择。
★ 视频、音频、BNC环通输入、输出。
★ 内置扬声器音频输出最大不失真功率1.5瓦。
★ 专业适宜24小时工作。

技术规格:
电      源AC 220V 50/60Hz
清  晰  度480线
行      频15.6K
场      频50Hz
功      率85W
环境工作温度0℃~+28℃
视频输入/出1.0Vp-p复合  BNC连接
视频输入阻抗75欧姆
音      频RCA连接350mV  RMS Hi环通
外      形496(宽)x479(深)x449(高)(mm)496(宽)x479(深)x459(含脚高)(mm)
净      重33.5公斤
毛      重37公斤

5．8 42寸数字液晶电视机
产品型号：TLM4288P
性能特点及技术指标：

1080P新亮彩、
双流媒体、
高亮度、高对比度、
物理分辨率：1920×1080
亮度：800  对比度：1500：1  动态对比度：5000：1
16：9专业TFT液晶屏、
数字运动补偿、
环保无辐射、
节能模式、
622万像素、
画中画、双视窗、
多媒体端口、
高清一键通、
HDMI、
ACM色彩优化技术、
高清彩印。

5.9 矩阵主机
设备简介：
矩阵主机采用大规模音、视频切换专用芯片作为音、视频切换矩阵电路的多路多通道切换设备，溶合了先进的矩阵切换技术和计算机技术，可以给用户提供卓越的整体性能。主机采用模块化插板结构，具有视频输出、视频输入、音频输出、音频输入等多种模块化插板，用户可选择各种插板组合成系统所需容量和功能的切换设备。在一个标准19英寸机箱中实现音频切换、视频切换、报警输入及警后联动录像等多种功能，大大简化了系统的构成，提高了用户系统的可靠性。
矩阵主机具有完备的矩阵切换能力，可以在任意监视器上显示任意摄像机的图像和监听与之对应的声音，而且这种控制可以通过手动操作和自动切换方式来实现，用户可使用一个功能完备、按人机工程学原理设计的键盘对系统进行操作和编程。系统中最多可以使用16个键盘或多媒体终端。
矩阵主机内置了多种控制协议，可以直接控制多种类型的解码器、高速球，并能由数字硬盘录像机共同控制。
用户可选多种不同配置的系统：64、72、80、88、96、104、112、120、128、136、144、152、160、168、176、184、192、200、208、216、224、232、240、248、255路输入；8、12、16、20、24、28、32路输出。

设备特性：
☆ 单机最大128台摄像机和32台监视器
☆ 菜单综合设置，中英文菜单显示可选择
☆ 系统时间、日期、运行状态、摄像机标题屏幕显示
☆ 自由、程序、同步、群组切换多种切换方式
☆ 视频切换、报警控制三位一体
☆ 控制恒速或变速云台/控制电动镜头，无需转换器可直接控制智能高速球
☆ 内置16路报警输入/2路报警联动输出，可外扩报警主机128路报警输入
☆ 警后联动视频切换、自动录像
☆ 兼容多种数字录像机(DVR)操作 可方便的使用计算机和键盘控制前端设备
☆ 支持多级、分级控制，采用RS485方式，最多可级联32台矩阵主机
☆ 模块化结构设计，4U标准机箱

设备参数：

供电电源
<50W AC220V±10% / 50Hz
视频输入
1Vp-p(75欧姆负载，不平衡)
视频输出
1Vp-p(75欧姆负载，不平衡)
视频信噪比
50db（加权）
视频隔离度
50db (加权)
视频带宽
17MHz(-3db)
差分相位
典型值为2%
差分增益
典型值为2%
视频制式
CCIR和PAL制
音频输入幅值
0-2Vp-p
音频输出功率
0.5W(8W)
音频信噪比
48db（加权）
音频隔离度
48db（加权）
音频带宽
20KHz(-3db)
切换时间
<1毫秒
视音频接口
视频：BNC插座/音频：RCA插座
环境温度
-10℃~55℃
环境湿度
≤90℅RH(无凝结)
外形尺寸
350mm(L)×480mm(W)×178 mm (H)

设备连接图：

5.10 十六路嵌入式数字硬盘录像机主机
产品型号：HB6016V
技术指标
·视频参数
　 视频输入： PAL制（625线/帧，25帧/秒） NTSC制（525线/帧，30帧/秒） 单/双/四/八/九/十六路复合视频输入（BNC接口，1V P-P ,75Ω）
　 视频输出：PAL制（625线/帧，50场/秒） NTSC制（525线/帧，60场/秒）
　　一路复合视频输出（BNC接口，1VP-P,75Ω）
　 一路VGA输出（频率：60HZ，分辨率：1024*768）
·音频参数
　 　音频输入：1/2/4/8/9/16 路主机分别有 单 /双/四/八/九/八路音频输入（莲花头，20-100mv,10KΩ）
　 　音频输出：一路音频输出（莲花头，20-100mv,1KΩ）
·报警接口
　 　报警输入：两路报警输入（支持常开/常闭两种形式）
　 　报警输出：两路报警输出（常开，继电器闭合输出）
·压缩算法 ：视频压缩：H.264，音频压缩：G.722
·图像分辨率：实时显示（704*576），,VGA输出 （1024*768）
　视频压缩 CIF（352*288）Half-D1(704*288) D1(704*576)
·音频采样率：8K采样/秒，16bit/采样点
·录像清晰度：有三种（高： D1；中：HD1；低：CIF）；
·录像画质 ：图像画质从高到低共有六档（ 1，2，3，4，5，6）
·数据量统计（仅供参考）： D1：尚未统计
　Half-D1: 画质 1 -350M/H， 2 -250M/H， 3 -200M/H， 4 -160M/H， 5 -130M/H， 　　6 -100MH
　CIF: 画质 1 -150M/H， 2 -100M/H， 3 -80M/H， 4 -70M/H， 5 -50M/H， 　6 -40M/H
·操作系统：嵌入式实时操作系统（ RTOS）
·硬盘接口： PATA，SATA
·IO接口:RS485，报警输入输出
·网络接口： 10M/100M自适应以太网端口
·供电电源： 220±30% V，50±3% HZ
　 　 110±20% V，60±3% HZ 可选
·主机功耗：（不含硬盘） 15W（单/双路）
　 　　30W（四路）
　 　　45W（八路）
　 　　50W（九路）
　 　　30W（十六路）
·外型尺寸： 宽度 193.8mm,深度303.5mm,高度112.8mm(单/双路)
　 　　 宽度440mm,深度436mm,高度96.2mm(四路、十六路)
　 　　 宽度440mm,深度515.5mm,高度96.2mm(八路)
　 　　 宽度 440mm,深度515.5mm,高度96.2mm(九路)
主要功能：
SDVR系列（单、双、四、八、九路、十六路）数字硬盘录像机采用高性能嵌入式实时多任务操作系统（RTOS）和嵌入式处理器，完美实现构建监控系统所需要的各种功能。代码固化在FLASH中，系统更加稳定可靠。不会受到诸如病毒等外界因素的干预。可以在恶劣的环境下以及无人职守的情况下长时间稳定作。
压缩功能
· 支持 PAL / NTSC4.43 / NTSC3.58 制式视频信号。
·视频压缩采用H.264压缩技术，不仅支持变码率，而且支持变帧率。
·可设定视频图像质量，也可设定视频图像的压缩码流。
·每路视音频信号独立实时压缩，音频压缩标准采用G.722，采样点为：8K采样点/秒，16bit/采样点。
·视频和音频信号压缩后生成复合的H.264码流，码流回放时视频和音频保持同步。也可设置　不用音频。
·支持双码流技术。
·Cif/Half_D1/D1：由低、中、高有三种清晰度可选。
·有6种录像质量供选择。可以根据具体的需要调节录像质量，以保证足够长的录像时间。

网络功能
·支持TCP/IP协议（支持ARP、RARP、IP、TCP、PPPOE、DHCP等等）。
·支持宽带拨号上网（PPPOE）,同时支持断线自动重拨，支持域名解析。
·完备的网络端控制命令（通过网络，可以使用客户端管理器控制嵌入式硬盘录像机 主机，也可以对主机进行远程设置）。
·可以使用应用软件或Internet Explorer浏览器通过网络设置参数、实时浏览任何一路或多　达十六路的视频和音频信号、查看,以及云台控制。
·内置多种云台控制协议，既可以在主机端对云台进行控制，又可以通过网络控制云台和镜头、雨刷等
·可通过网络远程升级，实现远程维护，方便用户以后的升级维护以及功能扩展。
录像功能
·支持：手动录像、定时录像、移动检测录像、报警录像。
·支持手动录像、定时录像、移动检测录像、报警录像内容的分类检索 。
·视频移动动态检测功能，每路视频可设置多个动态检测区域，提供10个灵敏度等级部分区　域屏蔽功能，每路视频可设置多个屏蔽区域。
·提供全屏蔽开关，可以实现实时画面全屏蔽，全屏蔽状态的时候录像不会被屏蔽 。
·探头报警录像功能支持单路报警联动单路或者是多路进行录像
·管理主机可通过网络实时纪录压缩码流，支持借助网络将图像、声音直接录入电脑。
·可实现一至十六路的音视频全实时同步录像，每路视音频录像参数均可单独设置。
·支持通道名叠加，支持通道录像时间叠加。
·支持录像状态（手动录像、定时录像、移动检测录像、报警录像）查询功能。
放像功能
·本地放像：精确时间定位放像、手动录像内容检索放像、定时录像内容检索放像、移动检·测录像内容检索放像、报警录像内容检索放像。
·支持画中画放像。
·支持实时放像同时显示，不会对录像内容产生影响。
·支持
