工程材料检测取样标准汇总.doc

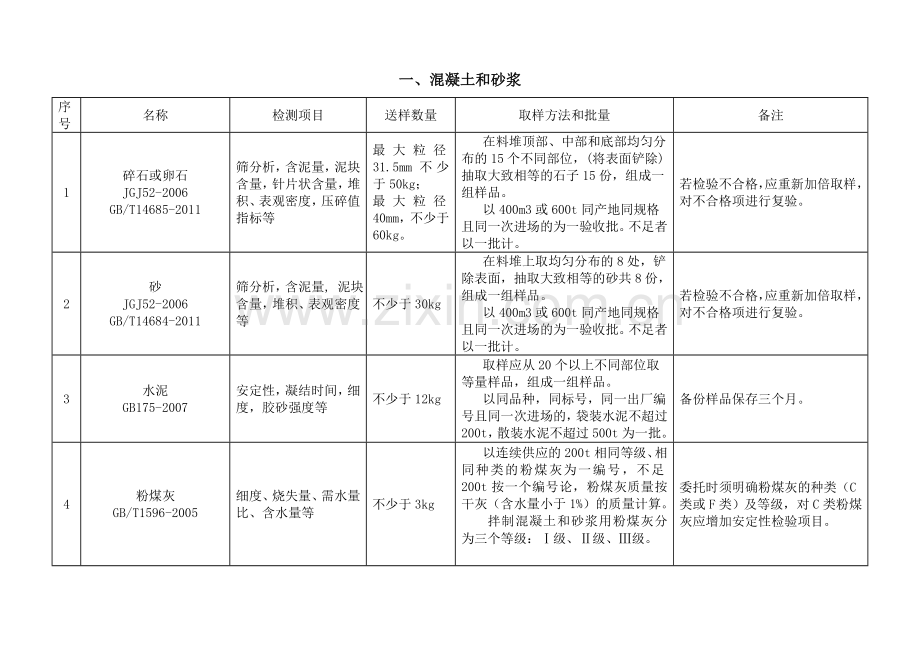

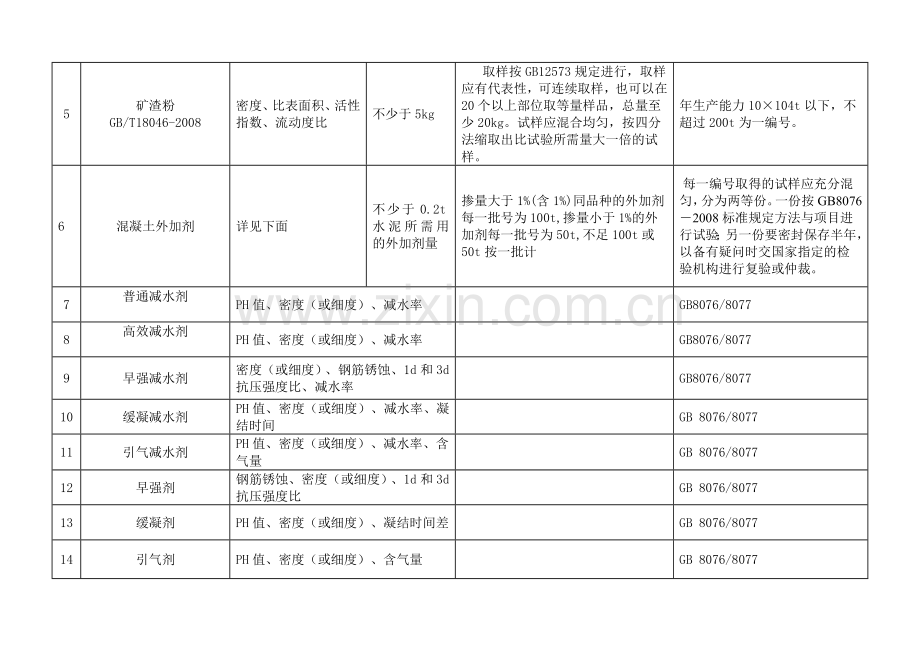

一、混凝土和砂浆序号名称检测项目送样数量取样方法和批量备注1碎石或卵石JGJ52-2006GB/T14685-2011筛分析，含泥量，泥块含量，针片状含量，堆积、表观密度，压碎值指标等最大粒径31.5mm不少于50kg；最大粒径40mm，不少于60kg。在料堆顶部、中部和底部均匀分布的15个不同部位，(将表面铲除)抽取大致相等的石子15份，组成一组样品。以400m3或600t同产地同规格且同一次进场的为一验收批。不足者以一批计。若检验不合格，应重新加倍取样，对不合格项进行复验。2砂JGJ52-2006GB/T14684-2011筛分析，含泥量, 泥块含量，堆积、表观密度等不少于30kg在料堆上取均匀分布的8处，铲除表面，抽取大致相等的砂共8份，组成一组样品。以400m3或600t同产地同规格且同一次进场的为一验收批。不足者以一批计。若检验不合格，应重新加倍取样，对不合格项进行复验。3水泥GB175-2007安定性，凝结时间，细度，胶砂强度等不少于12kg取样应从20个以上不同部位取等量样品，组成一组样品。以同品种，同标号，同一出厂编号且同一次进场的，袋装水泥不超过200t，散装水泥不超过500t为一批。备份样品保存三个月。4粉煤灰GB/T1596-2005细度、烧失量、需水量比、含水量等不少于3kg以连续供应的200t相同等级、相同种类的粉煤灰为一编号，不足200t按一个编号论，粉煤灰质量按干灰（含水量小于1%）的质量计算。拌制混凝土和砂浆用粉煤灰分为三个等级：级、级、级。委托时须明确粉煤灰的种类（C类或F类）及等级，对C类粉煤灰应增加安定性检验项目。5矿渣粉GB/T18046-2008密度、比表面积、活性指数、流动度比不少于5kg取样按GB12573规定进行，取样应有代表性，可连续取样，也可以在20个以上部位取等量样品，总量至少20kg。试样应混合均匀，按四分法缩取出比试验所需量大一倍的试样。年生产能力10104t以下，不超过200t为一编号。6混凝土外加剂详见下面不少于0.2t水泥所需用的外加剂量掺量大于1%(含1%)同品种的外加剂每一批号为100t,掺量小于1%的外加剂每一批号为50t,不足100t或50t按一批计每一编号取得的试样应充分混匀，分为两等份。一份按GB80762008标准规定方法与项目进行试验；另一份要密封保存半年，以备有疑问时交国家指定的检验机构进行复验或仲裁。7普通减水剂PH值、密度（或细度）、减水率GB8076/80778高效减水剂PH值、密度（或细度）、减水率GB8076/80779早强减水剂密度（或细度）、钢筋锈蚀、1d和3d抗压强度比、减水率GB8076/807710缓凝减水剂PH值、密度（或细度）、减水率、凝结时间GB 8076/807711引气减水剂PH值、密度（或细度）、减水率、含气量GB 8076/807712早强剂钢筋锈蚀、密度（或细度）、1d和3d抗压强度比GB 8076/807713缓凝剂PH值、密度（或细度）、凝结时间差GB 8076/807714引气剂PH值、密度（或细度）、含气量GB 8076/807715泵送剂PH值、密度（或细度）、坍落度增加值、坍落度损失值每50吨泵送剂为一批，不足50吨也作为一批。每批取样量不少于0.5吨水泥所需用的泵送剂量。JC 473/GB 807716防水剂钢筋锈蚀、PH值、密度（或细度）年产500吨以上的，每50吨为一批；年产500吨以下的，每30吨为一批。同批的产品必须是均匀的。每批取样量不少于0.2吨水泥所需的防水剂量。JC474-200817防冻剂JC 475-2004钢筋锈蚀、密度（或细度）、-7d和+28d抗压强度比同一品种防冻剂，每50吨为一批，不足50吨也可作为一批。每批取样量不少于0.15吨水泥所需用的防冻剂量(以其最大掺量计)。每批取得的试样应充分混匀(JC4752004)进行试验；另一份密封保存半年，以备有疑问时交国家指定的检验机构进行复验或仲裁。18膨胀剂GB23439-2009限制膨胀率日产量超过200t时，以不超过200t为一编号，不足200t时，以日产量为一编号。取样应有代表性，可以连续取样，也可以从20个以上的不同部位取等量样品，总量不小于10kg。每一编号取得的样品应充分混均，分为两等份。一份为检验样；一份为封存样，密封保存180d。19速凝剂密度（或细度）、1d抗压强度、凝结时间每20吨为一批，不足20吨也可作为一批。每一批应从16个不同点取样，每个点取样250g，共取4000g，将试样充分混匀。JC 477-200520混凝土配合比设计JGJ55-2011水泥、砂、石子分别不少30kg、50kg、70kg。若需使用掺合料或外加剂，应按预计掺量一同送来。参照原材料取样方法21混凝土抗压强度GB/T50081-2002每组三个试块。现场浇筑混凝土时，随机抽样，每组试块应从同一盘混凝土中取样制作。每100盘但不超过lOOm3的同配比混凝土取样不少于一组：每一工作班拌制的同配合比混凝土取样不少于一组：同时还应考虑为检验结构或构件施工阶段混凝土强度所必需的试件组数。（冬期施工，尚应增设不少于两组与结构同条件养护的试件，分别用于检验受冻前的混凝土强度和转入常温养护28d的混凝土强度）试块表面应标注工程部位、设计强度、成型日期。22混凝土抗折强度GB/T50081-2002每组三个试块。取样同上。标准试件尺寸：150150600(或550)mm小梁。23混凝土抗渗试验GB/T50082-229每组六个试块。取样同上。试件尺寸：顶175mm，底185mm，高150mm圆台状。试件一般养护至28d龄期进行试验，如有特殊要求，可在其它龄期进行。24砂浆配合比设计JGJ/T98-2010水泥、砂、分别不少于lOkg、50kg。若需使用掺加料或外加剂，应按预计掺量一同送来。25抗压强度JGJ/T70-2009每组三个试块。施工中取样时，应在使用地点的砂浆槽、砂浆运送车或搅拌机出料口，同一盘的至少三个不同部位集取，所取数量应多于试验用料的12倍。砌筑砂浆按每一个台班，同一配合比，同一层砌体或250m3砌体取一组试块；地面砂浆按每一层地面，1000m2取一组，不足1000m2，按一组计。试块表面应用标注工程部位、设计强度、成型日期。二、钢材序号名称检测项目送样数量取样方法和批量备注26热轧带肋钢筋(HRB)GB1499.2-2007重量偏差、抗拉强度，伸长率，冷弯性能等重量偏差5根、拉伸试验2根弯曲2根任选两根钢筋，每根中分别切取400mm、600mm的样品两个，分别用于拉伸和弯曲。 以同一牌号、同一炉罐号、同一规格，同一进场时间的不大于60t的钢筋为一批，超过60t的部分，每增加40t（或不足40t的余数）增加一个拉伸试验试样和一个弯曲试验试样。若有某项试验结果不合格，应从同一批中再任取双倍数量的试样进行该不合格项目的复验。27热轧光圆钢筋(HPB)GB1499.1-2008重量偏差，抗拉强度，伸长率，冷弯性能等重量偏差5根、拉伸试验2根，弯曲2根同上28冷轧带肋钢筋 (CRB)GB13788-2008重量偏差，抗拉强度，伸长率，冷弯性能等重量偏差5根、拉伸试验每盘1个，弯曲试验每批2个试样在每(任)一盘中的任意一端截去500mm后切取，拉伸400mm，冷弯600mm 。以同一牌号，同一规格，同一厂家和同一级别的不大于60t的钢筋为一批，拉伸试样应逐盘抽样。29闪光对焊JGJ18-2012拉伸试验， 弯曲试验拉力、弯曲试件各3个。从每批接头中随机切取6个试件，试件尺寸不小于(8d+240)mm。以同一焊工完成的300个同级别，同直径钢筋焊接接头为一批，若一周内累计不足300个接头，按一批计。若试验结果不合要求，应再取双倍数量试件对不合格项目进行复验。30电弧焊JGJ18-2012拉伸试验一组3个。从成品接头中每批随机切取3个接头作为试件。双面焊试件尺寸不小于(8d+焊缝长度+240)mm；单面焊试件尺寸不小于(5d+焊缝长度十240)mm。在现浇混凝土结构中，以300个同牌号钢筋、同形式接头为一批；在房屋结构中，应在不超过连续二楼层中300个同牌号钢筋、同形式接头作为一批，不足300个时，接一批计。若试验结果不合要求，应再取双倍数量试件(6个)进行复验。31电渣压力焊JGJ18-2012拉伸试验一组3个。从每批接头中随机切取3个接头作为试件，试件尺寸不小于(8d+240)mm。在一般构筑物中，以300个同级别钢筋接头作为一批；在现浇钢筋混凝土多层结构中，以每一楼层或施工区段中300个同级别钢筋接头作为一批，不足者按一批计。若试验结果不合要求，应再取双倍数量试件(6个)进行复验。32气压焊JGJ18-2012拉伸试验，在梁、板的水平钢筋连接中，需做弯曲试验。拉伸、弯曲试件各3个。从每批接头中随机切取3个(或6个)接头作为试件，试件尺寸不小于(8d+240)mm。在一般构筑物中，以300个接头作为一批：在现浇钢筋混凝土房屋结构中，以同一楼层中300个接头作为一批，不足者按一批计。若试验结果不合要求，应再取双倍数量试件对不合格项目进行复验。33预埋件钢筋T型接头JGJ18-2012拉伸试验一组3个从每批接头中随机切取3个接头作为试件，试件的钢筋长度应不小于200mm，钢板长度和宽度均应不小于60mm。同类型以300个接头作为一批：一周内连续焊接的可累计，不足者按一批计。当有1个试件的抗拉强度不符合时，应再取6个进行复检。复检仍不符合时，应确认该批为不合格品。34钢筋机械连接接头JGJ107-2010单向拉伸试验一组3个从每批中随机抽取3个试件做试验。同一施工条件下采用同一批材料的同等级、同型式、同规格接头以500个为一批，不足者按一批计。(钢筋锥螺纹接头，带肋钢筋套筒挤压连接接头)有1个试件的抗拉强度不符合时，应再取6个进行复检。复检如仍有不符合时，应确认该批拉伸检验为不合格。35型钢GB/T700-2006拉伸试验冷弯试验拉伸、冷弯各1在现场任意切取500mm长纵向钢材试样，试验室将按标准规定加工试样。以同牌号、同一炉罐号、同一等级品种、同规格、同一进场时间的不大于60t的钢材为一批，抽取一组样品。若试验结果不合要求，应再取双倍数量试件对不合格项目进行复验。36钢板GB/T700-2006拉伸试验冷弯试验拉伸、冷弯各1在钢板宽度1/4处切取横向样坯2块，样坯尺寸不小于60500mm，试验室将按标准规定加工试样。以同牌号、同一炉罐号、同一等级品种、同规格、同一进场时间的不大于60t的钢材为一批，抽取一组样品。37大六角头螺栓GB/T1231-2006楔负载、连接副扭矩、螺母保证载荷、螺母、垫圈硬度12副在同批材料中随机抽取。以同一性能等级、材料、炉号、螺纹规格、加工工艺的为同批，同批高强度螺栓连接副最大数量为3000套。38扭剪型螺栓GB/T3632-2008楔负载、连接副紧固轴力、螺母保证载荷、螺母、垫圈硬度12副39拼装试件抗滑移GB50205-2001抗滑移系数3组每批随机抽取以同一材质、同一处理工艺、性能等级、规格的，并以单项工程每2000t为一制造批，不足者以一批计。三、砖及砌块名称检测项目送样数量取样方法和批量备注40烧结普通砖GB5101-2003抗压强度20块在每批中随机抽取：以同规格、材料、强度和同一工艺生产的35万-15万块为一批，不足35万块以一批计。41烧结多孔砖和多孔砌块GB13544-2011抗压强度密度20块同上42烧结空心砖和空心砌块GB/T13545-2014抗压强度密度20块在每批中随机抽取：以同规格、材料、强度和同一工艺生产的35万-15万块为一批，不足35万块以一批计43普通混凝土小型砌块GB/T8239-2014抗压强度10块在每批中随机抽取：以同一种原材料配制成的相同规格、龄期、强度等级和相同生产工艺的500m且不超过3万块为一批，每周生产不足500m且不超过3万块者按一批计。44混凝土路面砖GB28635-2012抗压或抗折等20块在每批中随机抽取：以同规格、同类别、同等级的，铺装面积3000为一批，不足者按一批计。45蒸压粉煤灰砖JC/T239-201446蒸压灰砂砖GB11945-1999抗压强度、抗折强度10块同类型的灰砂砖每10万块为一批，不足10万块亦为一批。47轻集料混凝土小型空心砌块GB/T15229-2011抗压强度密度10块以同一品种轻集料和水泥按同一生产工艺制成的相同密度等级和强度等级的300m砌块为一批；不足300m者亦按一批计。48蒸压加气混凝土砌块GB11968-2006强度干密度9块同品种、同规格、同等级的砌块，以10000块为一批，不足10000块亦为一批。49混凝土普通砖和装饰砖NY/T671-2003抗压强度密度10块四、 涂料及防水材料名称检测项目送样数量取样方法和批量备注50内墙涂料细度，涂膜外观，耐水性，耐洗刷性、有害物质检测等0.8升按一次进货的桶数，按n/2抽取，从各桶不同部位取等量样品，混合均匀后，取04升装入容器中，盖严。51外墙涂料干燥时间、耐洗刷性、耐水性、耐碱性等0.4升以同一厂家、同规格、同色别、同批号的产品为一验收批。52水乳性沥青防水涂料JC/T408-2005不透水性、耐热度、断裂伸长率、低温柔度、粘结强度等。2kg以5t产品为一批，不足5t者也按一批计。按性能分为H型L型53溶剂型橡胶沥青防水涂料JC/T852-1999固含量、抗裂性、低温柔性、耐热性、不透水性2kg以5t产品为一批，不足5t者也按一批计。试验结论有一项不符合规定时，允许在同批产品中加倍抽样对该项进行复验。54聚氨酯防水涂料固体含量、拉伸强度、断裂延伸率、表干、实干时间、不透水性、低温弯折性等甲、乙组分总量为2kg以同一类型15t为一批，不足15t亦可作为一批（多组分产品按组分配套组批）。55建筑石油沥青针入度，延度，软化点等2kg在料堆上取样时，应在不少于5处均匀分布的部位取洁净等量试样，共2kg。以同一产地、品种、标号的，每20t为一验收批，不足者亦按一批计。56聚合物水泥防水涂料GB/T23445-2009低温柔性、固体含量、拉伸强度、断裂伸长率、不透水性5 kg以10t产品为一批，不足10t者也按一批计。产品按物理力学性能分为型、型、型57聚合物乳液建筑防水涂料JC/T864-2008拉伸强度、断裂伸长率、低温柔性、不透水性、固体含量、干燥时间2kg以5t产品为一批，不足5t者也按一批计。按物理力学性能分为I类和II类。I类产品不用于外露场合。58水泥基渗透结晶防水材料GB18445-2012 凝结时间、抗压强度、抗折强度、抗渗性能10 kg同一类型、型号50t为一批，不足50t者亦按一批计。防水涂料（C）、防水剂（A）按物理力学性能分为I型II型59SBS弹性体改性沥青防水卷材GB18242_2008拉力、不透水性、最大拉力时延伸率、耐热性、撕裂强度、低温柔性等。长1m全幅卷材二块在同批卷材中，任取一卷卷材，切除距外层卷头2500mm后，顺纵向切取长度1m的全幅卷材二块。以同一类型、统一规格10000 m2为一批，不足10000 m2亦按一批计。按胎基分为聚酯毡（PY）和玻纤毡（G）玻纤增强聚酯毡（PYG）按上表面分聚乙烯（PE）细砂（S）矿物粒（片）（M）按物理力学性能分为I型II型若试验结果有一项不符指标要求，应重新抽样进行单项复验60塑性体改性沥青防水卷材GB18243_2008拉力、不透水性、最大拉力时延伸率、耐热度、撕裂强度、低温柔度等。长1m全幅卷材二块在同批卷材中，任取一卷卷材，切除距外层卷头2500mm后，顺纵向切取长度1m的全幅卷材二块。以同一类型、同一规格10000为一批，不足10000 m2亦按一批计。若试验结果有一项不符指标要求，应重新抽样进行单项复验按胎基分为聚脂胎（PY）和玻纤（G）玻纤增强聚酯毡（PYG）按上表面分聚乙烯（PE）细砂（S）矿物粒（片）（M）按物理力学性能分为I型II型61高分子防水材料 第1部 片材GB18173.1-2012拉伸强度、拉断伸长率、不透水性、低温弯折、撕裂强度等不少于1m三元乙丙片材不少于2m在同批中任取尺寸和外观合格的卷材1卷，截去端头300mm，纵向截取2m。以连续生产的同品种、同规格的5000片材为一批。日产量超过8000则以8000为一批。对于物理性能试验结果，对合格品，如有一项不合格，应另取双倍试样复验。62高分子防水材料 第二部分 止水带GB 18173.2-2014拉伸强度、拉断伸长率、撕裂强度等不少于1mB类、S类止水带以同标记、连续生产的5000m为一批。J类止水带以每100m制品所需要的胶料为一批，抽取足够胶料单独制样进行橡胶材料的物理性能检验。（变形缝B类、施工缝S类、沉管隧道接头缝J类）63高分子防水材料 第3部分 遇水膨胀橡胶GBT18173.3-2014拉伸强度、拉断伸长率、体积膨胀倍率、低温弯折、高温流淌性等不少于1m以1000m或5t同标记的遇水膨胀橡胶为一批。（制品型（PZ）、腻子型（PN）64聚合物改性沥青复合防水卷材DBJ01-53-2001不透水性、耐热度、拉力、撕裂强度、低温柔度等。长1m全幅卷材二块在同批卷材中，任取一卷卷材，切除距外层卷头2500mm后，顺纵向切取长度1m的全幅卷材二块。以同厂家、同品种、同标号的，每10000 m2为一批，不足10000 m2者亦按一批计。65沥青复合胎柔性防水卷材JC/T690-2008不透水性、耐热性、最大拉力、低温柔性等。长1m全幅卷材二块以同一类型、同一规格10000 m2为一批，不足10000 m2者亦按一批计。按上表面分聚乙烯膜（PE）细砂（S）矿物粒（片）（M）按物理力学性能分为I型II型玻纤网格布复毡（NK）66铝箔面油毡JC/T504-2007拉力、耐热度、柔度等长500mm全幅卷材二块。在同批卷材中，选取重量合格且最接近标称重量、外观面积合格、无接头的一卷卷材，切除距外层卷头2500mm后，顺纵向切取长度500mm的全幅卷材二块。以同一类型、同一规格10000或一班产量为一批，不足者亦按一批计。若试验结果有一项不符指标要求，应进行单项复验。67改性沥青聚乙烯胎防水卷材GB18967_2009拉力、断裂延伸率、不透水性、耐热性、低温柔性等。长1m全幅卷材二块以同一类型，同一规格10000 m2为一批，不足10000 m2者亦按一批计。68聚氯乙烯防水卷材GB12952-2011拉伸性能、低温弯折性、不透水性等长3000mm卷材一块。在同批随机抽取的3卷外观质量合格的卷材中任取1卷，在距端头300mm处裁取3000mm,作为试样。以同一类型的10000卷材为一批，不满10000m2也可作为一批。若检测结果不合格，允许在同批中重新加倍抽样，对不合格项进行重检。69氯化聚乙烯防水卷材GB12953-2003拉力、断裂伸长率、低温弯折性、不透水性等在距外层端部500mm处裁取3m（出厂检验为1.5m）以同类同型的10000卷材为一批，不满10000也可作为一批。70氯化聚乙烯一橡胶共混防水卷材JC/T684-1997拉伸强度、断裂伸长率、直角形撕裂强度、不透水性等。2m在同批中任取尺寸和外观合格的卷材1卷，截去端头300mm后，纵向截取2mm。以同规格同类型的卷材250卷为一批，不足250卷亦可作为一验收批。若试验结果有一项不符指标要求，应在另一卷上重新抽样对该指标进行复验。五、陶瓷砖 名称检测项目送样数量取样方法和批量备注71瓷质砖炻瓷砖细炻砖陶瓷砖炻质砖表面质量，吸水率，破坏强度，断裂模数等至少30块，且面积不小于lm2。试样应从检验批中随机抽取，抽取样品的地点由供需双方商定。以同种产品同一级别规格的实际交货量大于5000m2为一批，不足者亦按一批计。GB/T4100-201572天然饰面石材类干燥压缩强度水饱和压缩强度冻融循环压缩强度30块（5块为一组）在每批中随机抽取：同一品种、类别、等级的板材为一批。需制备干燥、水饱和、冻融循环后的垂直和平行层理的压缩强度（边长50mm的正方形或50mm50mm的园柱体；尺寸偏差0.5mm）干燥弯曲强度水饱和弯曲强度20块（5块为一组）在每批中随机抽取：同一品种、类别、等级的板材为一批。需制备干燥、水饱和条件下的垂直和平行层理的压缩强度（试样厚度（H）可按实际情况确定。当试样厚度（H）68 mm时宽度为100 mm；当试样厚度（H）68 mm时宽度为1.5Hmm。 试样长度为10H+50mm。长度尺寸偏差1mm，宽度、厚度尺寸偏差0.3mm）六、材料名称检测项目送样数量取样方法和批量备注73门、窗框用硬聚氯乙烯(PVC)型材加热后状态、尺寸变化率、落锤冲击、窗(门)框、扇的角强度等。加热后状态试样3个；尺寸变化率长200mm5mm试样3个；落锤冲击试样10个；角强度：3个按每一批次、品种、规格随机抽样。 以同一配方、同一工艺条件生产的同一规格的型材作为一批，每批数量不得超过10t。型材的物理指标有一项不合格时，应加倍抽样，进行复检。74门窗三性抗风压性能、气密性能、水密性能3樘同一生产厂家、同一规格型号75门窗保温性能1樘同一生产厂家、同一规格型号76阀门GB/T13927-2008壳体强度、密封试验3个同一生产厂家、同一规格型号77散热器2组同一生产厂家、同一规格型号七、土工工程检测名称检测项目取样方法和数量备注78土工GB/T50123-1999含水量、密度、击实试验 取样方法:分上、中、下三层，均匀等量取有代表性的土样；数量约25kg。环刀法：适用于细粒土。柱基回填，抽柱基总数的10，但不少于5个；基槽和管沟回填按长度2050m取样一组，但不少于1组；基坑和室内填土，每层按100500m2取样一组，但不少1组；坑地平整填方，每层按400900m2取样一组，但不少于1组。灌砂法：适用于粗粒土。取样数量可较环刀法适当减少。八、现场检测检测项目检测部位检测前准备工作备注79回弹法检测混凝土强度JGJ/T23-2001GB50344-2004相邻两测区间距不宜大于2m，测区离构件端部不宜大于300m，每个测区不小于200200mm。测区测面应清洁、平整、干燥，必要时可用砂轮清除表面的蔬松层杂物和不平整处。可测试的构件龄期为14365天。必须将构件的粉刷层凿开，表面必须平整、光洁干燥。测试面的干湿状态对检测结果影响很大，检测因避免潮湿多雨天气进行。80钻芯法检测混凝土强度CECS03：2007钻芯部位应选在：结构或构件受力较小的部位；混凝土强度质量具有代表性的部位；避开主筋、预埋件和管线位置。按单个构件检测时，每个构件的钻芯数量不应少于3个；对于较小构件，可取2个。如桩基部位, 需先破除桩头表面的浮浆, 检测完成前请勿绑扎基础钢筋。对混凝土强度低于C10的结构，不宜采用钻芯法。81预制混凝土构件按同一工艺、同类型不超过1000件且不超过3个月的产品为一批。构件应在达到设计的混凝土强度等级时进行结构性能检验。需提供硬质地坪、磅称、及荷重块。82砂浆回弹GB/T50315-2011测区宜选在有代表性的承重墙，便于测量回弹值和碳化深度的面上：测试墙体上每15、20m2宣布置一个测区，测区大小一般为0.2、0.3m2，避免布置在砖的边缘和气孔或松动的砌筑砂浆上。基础部分需挖去泥土并晾晒到干燥。83钢结构超声探伤检测比例：级焊缝为同类型焊缝的20;级焊缝为100%检验区域：焊缝本身再加上焊缝两侧各相当于母材厚度30的一段区域，这个区域最小10mm，最大20mm清除焊接飞溅、铁屑、油垢及其它外部杂质，探伤表面应平整光滑，表面粗糙不应超过6.3m，必要时应进行打磨。84混凝土结构检测GB50204-2015检测项目：超声法、超声回弹综合法检测混凝土强度；结构缺陷、不密实区、裂深度等的检测；结构配筋位置、钢筋保护层厚度的检测；结构承载力检测。测试部位根据现场情况确定。85墙体节能工程后置锚固件的现场拉拔试验采用相同材料、工艺和施工做法的墙面，每500-1000 m2面积划分为一个检验批，不足500 m2也为一检验批。每个检验批抽查不少于3个，现场拉拔试验同混凝土后锚固试验。86粘贴饰面砖粘结强度检验应以每1000m2同类墙体饰面砖为一个检验批，不足1000m2应按1000m2计，每批应取一组3个试样，每相邻的三个楼层应至少取一组试样，试样应随机抽取，取样样间距不得小于500mm采用水泥基胶粘剂粘贴外墙饰面砖时，可按胶粘剂使用说明书的规定时间或在粘贴外墙饰砖14d及以后进行饰面砖粘结强度检验。粘贴后28d内达不到标准或有争议时，应以2860d内约定时间检验的粘结强度为准。九、电器材料检测名称检测项目送样数量取样方法和批量备注87开关GB16915.1-2003标志、通断能力、正常操作、耐热性能、电气强度和绝缘电阻、温升、防触电保护、爬电距离和电气间隙不少于10个同一生产厂家、同一规格型号88插座GB2099.1-2008标志、拔出力、分断容量、正常操作、耐热性能、电气强度和绝缘电阻、温升、防触电保护、爬电距离和电气间隙不少于10个同一生产厂家、同一规格型号89额定电压450/750V及以下聚氯乙烯电缆结构检查、平均外径、绝缘厚度、导体电阻、电压试验、绝缘电阻不少于2m同一生产厂家、同一规格型号90额定电压1kV和3kV 挤包绝缘电力电缆导体电阻、导体直流电阻、绝缘厚度、护套厚度不少于2m同一生产厂家、同一规格型号十、管材名称检测项目送样数量取样方法和批量备注91给水用硬聚氯乙烯 PVC-U 管材GB/T10002.1-2006维卡软化温度、纵向回缩率、落锤冲击试验、液压试验1m*8用相同原料、配方和生产工艺生产的同一规格的管材作为一批，当dn63mm时，每批数量不超过50t; 当dn63mm时，每批数量不超过100t; 如生产7天不足批量,以7天产量为一批92给水用硬聚氯乙烯 PVC-U 管件GB/T10002.2-2003维卡软化温度、烘箱试验、坠落试验、液压试验不少于10个用相同原料、配方和生产工艺生产的同一规格的管材作为一批，当dn32mm时，每批数量不超过2万个; 当dn32mm时，每批数量不超过5000个，如生产7天不足批量,以7天产量为一批93建筑排水用硬聚氯乙烯 PVC-U 管材GB/T5836.1-2006拉伸屈服强度、维卡软化温度、纵向回缩率、落锤冲击试验1m*8同一原料配方、同一工艺和同一规格连续生产的管材作为一批，每批数量不超过50t,如生产7天尚不足50t,以7天产量为一批94建筑排水用硬聚氯乙烯 PVC-U 管件GB/T5836.2-2006维卡软化温度、烘箱试验、坠落试验不少于10个同一原料、配方和工艺生产的同一规格的管件作为一批，当dn75mm时，每批数量不超过1万件; 当dn75mm时，每批数量不超过5000件，如生产7天不足一批,以7天产量为一批。95冷热水用聚丙烯管材GB/T18742.2-2002简支梁冲击试验、纵向回缩率、静液压试验1m*8同一原料、配方和工艺连续生产的同一规格管材作为一批，每批数量不超过50t,如生产7天不足50t,以7天产量为一批。96冷热水用聚丙烯管件GB/T18742.3-2002静液压试验不少于10个用同一原料和工艺连续生产的同一规格的管件作为一批，当dn32mm时，每批数量不超过1万件; 当dn32mm时，每批数量不超过5000件，如生产7天不足上述数量，则以7天产量为一批。97冷热水用耐热聚乙烯管道系统（PE-RT）CJ/T175-2002纵向回缩率、液压试验1m*8同一原料、配方和生产工艺连续生产的同一规格管材或管件作为一批，每批管材数量不超过90km，每批管件数量不超过10000件。如生产7天不足上述数量,以7天产量为一批。98冷热水用耐热聚乙烯管道系统（PE-X）GB/T18992.2-2003纵向回缩率、液压试验1m*8同一原料、配方和工艺连续生产的管材做为一批，每批数量为15t，不足15t按一批计。99给水衬塑复合钢管CJ/T136-2007弯曲性能、压扁性能1m*8dn50mm，每2000根为一批，余数大于200根为一批，少于200根并入一批，dn50mm，每1000根为一批，余数大于100根为一批，少于100根并入一批。100建筑用绝缘电工套管及配件JG3050-1998外观、规格尺寸、抗压性能、抗冲击性能、弯扁性能、跌落性能、耐热性能、阻燃性能、电气性能6根1*1.2m12根1m同一生产厂家，同一规格型号101聚乙烯双壁波纹管材GB/T19472.1-2004冲击性能、烘箱试验不少于3m（0.3m*10根）同一原料配方和工艺情况下生产的同一规格管材为一批，管材内径500mm时，每批数量管材不超过60t，生产7天不足60t，以7天产量为一批。管材内径500mm时，每批数量管材不超过300t，生产30天不足300t，以30天产量为一批。102冷热水用聚丁烯（PB）管材GB/T19473.2-2004纵向回缩率、液压试验不少于8m（1m*8）同一原料、配方和工艺且连续生产的同一规格管材做为一批，每批数量为50t，如果生产7天仍不足50t，则以7天产量为一批。103冷热水用聚丁烯（PB）管件GB/T19473.3-2004液压试验不少于10个用同一原料配方和工艺连续生产的同一规格的管件为一批，dn32mm规格的管件每批不超过10000件，dn32mm规格的管件每批不超过5000件。如果生产7天仍不足上述数量，则以7天为一批。104给水用高密度聚乙烯（PE-HD）管材GB/T13663-2000纵向回缩率、液压试验不少于8m（1m*8）同一原料、配方和工艺连续生产的同一规格管材作为一批，每批数量不超过100t。生产期7天尚不足100t，则以7天产量为一批。105给水用聚乙烯（PE）管件GB/T13663.2-2005液压试验不少于10个同一原料、配方和工艺连续生产的管材作为一批，每批数量不超过15t。不足15t按一批计。十一、节能保温材料名称检测项目送样数量取样方法和批量备注106绝热用模塑聚苯乙烯泡沫塑料GB/T 10801.1-2002表观密度、压缩强度、导热系数、尺寸稳定性、氧指数、吸水率1组1.5 m2同一规格的产品数量不超过2000m为一批。同一规格的产品数量不超过2000 m3为一批。从合格品随机抽取1块样品，进行型式检验。107绝热用挤塑聚苯乙烯泡沫塑料GBT 10801.2-2002压缩强度、绝热性能、尺寸稳定性、燃烧性能、吸水率1组1.5 m2以出厂的同一类别、同一规格的产品300m为一批，不足300m的按一批计。以出厂的同一类别、统一规格的产品300 m3为一批，不足300 m3者按一批计。108膨胀聚苯板薄抹灰外墙外保温系统JG 149-2003（胶粘剂）拉伸粘接强度、浸水后拉伸粘接强度、可操作时间5 kg连续生产，同一配料工艺条件制得的产品为一批，C类产品100t为一批，其它类产品为10t为一批。109膨胀聚苯板薄抹灰外墙外保温系统JG149_2003抹面抗裂砂浆拉伸粘接强度、浸水后拉伸粘接强度、可操作时间5 kg以同种产品、同一级别、同一规格产品20t为一批，不足一批以一批计。110膨胀聚苯板薄抹灰外墙外保温系统JG 149-2003（耐碱网布）耐碱断裂强力、耐碱断裂强力保留率3m参照JC/T841-2007中的第7章规定进行。111膨胀珍珠岩绝热制品GB/T 10303-2001密度、质量含水率、抗压强度、导热系数。 以相同原材料、相同工艺制成的膨胀珍珠岩绝热制品按形状、品种、尺寸、等级分批验收，每10000块为一检验批量，不足10000块者亦为一批。
