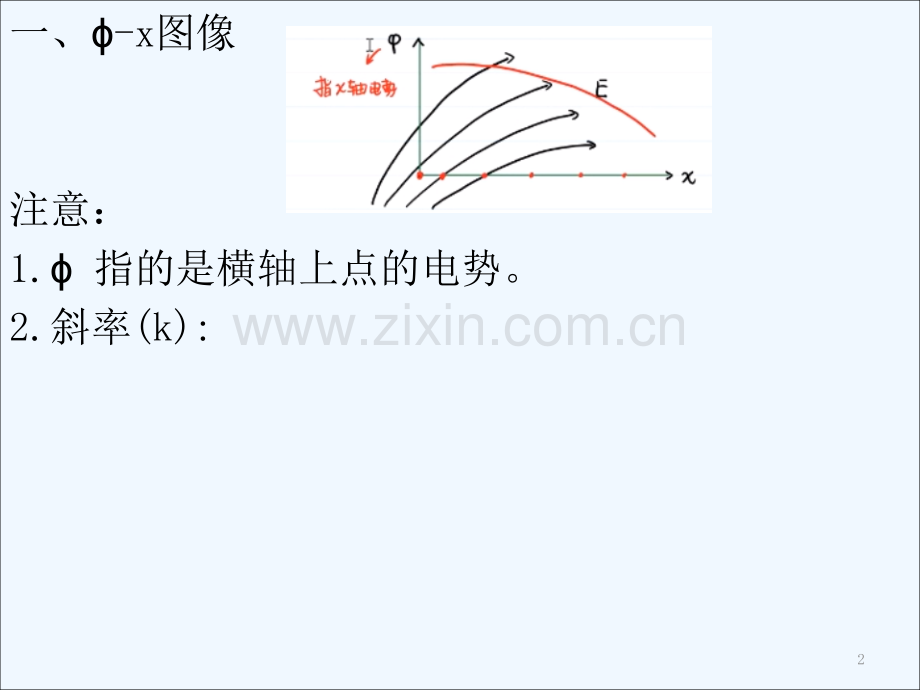

电势场强图像一、-x图像注意：1.指的是横轴上点的电势。2.斜率(k):2对k=-Ex的理解：1.负号：代表方向（规定正方向为x轴正方向）。2.角标x:代表分量，Ex=Ecos,Ex=0时，E不一定为零。3.回归物理本质：电势的升降，对应电势能的升降，对应于做功的正负，直接看纵坐标就形。3假设空间某一静电场的电势随x变化情况如图所示，根据图中信息可以确定下列说法中正确的（）A空间各点场强的方向均与x轴垂直B电荷沿x轴从0移到x1的过程中，一定不受电场力的作用C正电荷沿x轴从x2移到x3的过程中，电场力做正功，电势能减小D负电荷沿x轴从x4移到x5的过程中，电场力做负功，电势能增加4（2017新课标）在一静止点电荷的电场中，任一点的电势与该点到点电荷的距离r的关系如图所示。电场中四个点a、b、c和d的电场强度大小分别Ea、Eb、Ec和Ed。点a到点电荷的距离ra与点a的电势a已在图中用坐标（ra，a）标出，其余类推。现将一带正电的试探电荷由a点依次经b、c点移动到d点，在相邻两点间移动的过程中，电场力所做的功分别为Wab、Wbc和Wcd。下列选项正确（）AEa：Eb=4:1BEc：Ed=2:1CWab:Wbc=3:1DWbc:Wcd=1:3的是5二、变形：6（2016黑龙江牡丹江期中）一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动，取该直线为x轴，起始点O为坐标原点，其电势能Ep与位移x的关系如图所示，下列图象中合理的是（）7大家有疑问的，可以询问和交流大家有疑问的，可以询问和交流可以互相讨论下，但要小声点可以互相讨论下，但要小声点可以互相讨论下，但要小声点可以互相讨论下，但要小声点8分析：Ep-x图像是这样，说明-x图像必然也这样，于是可以判断斜率，表示场强。9（2017江苏）在x轴上有两个点电荷q1、q2，其静电场的电势在x轴上分布如图所示下列说法正确有（）A.q1和q2带有异种电荷B.x1处的电场强度为零C.负电荷从x1移到x2，电势能减小D.负电荷从x1移到x2，受到的电场力增大10分析：对A;用口诀“正正负负”可知A正确。对B,分析斜率可知。11三、E-x图像关键：分析面积。图像的约定俗成的条件是E一定是平行于x轴方向，否则画不出来图像。面积：表示电压，运算时只表示大小，不去反应正负，因为面积的正负不好分析。通过电压大小，再结合电场线分析电势比较好一些。12（10江苏卷）空间有一沿x轴对称分布的电场，其电场强度E随x变化的图像如图所示下列说法正确的是（）（A）O点的电势最低（B）x2点的电势最高（C）x1和-x1两点的电势相等（D）x1和x3两点的电势相等13141516171819202122232425
