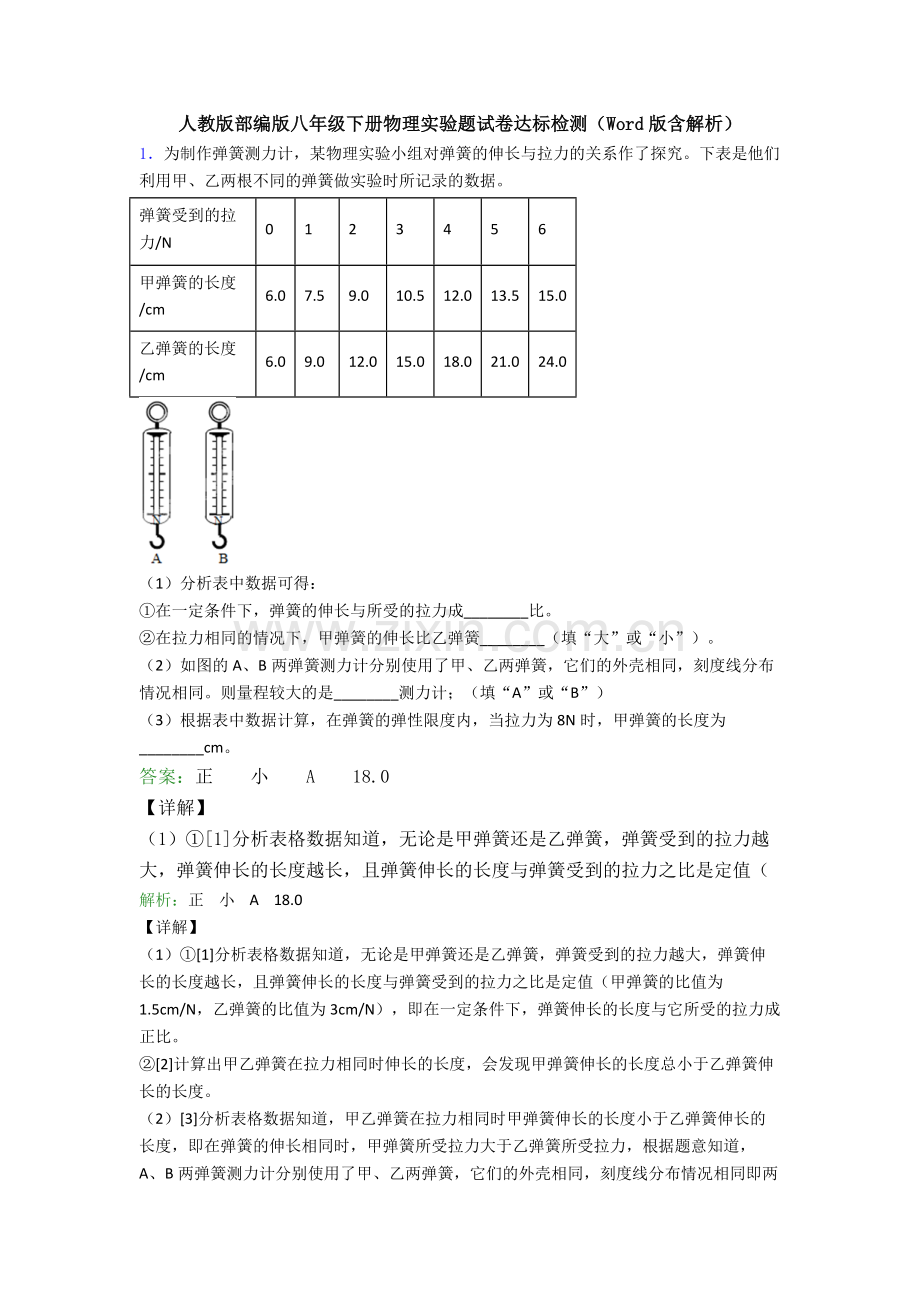

人教版部编版八年级下册物理实验题试卷达标检测（Word版含解析）
1．为制作弹簧测力计，某物理实验小组对弹簧的伸长与拉力的关系作了探究。下表是他们利用甲、乙两根不同的弹簧做实验时所记录的数据。
弹簧受到的拉力/N
0
1
2
3
4
5
6
甲弹簧的长度/cm
6.0
7.5
9.0
10.5
12.0
13.5
15.0
乙弹簧的长度/cm
6.0
9.0
12.0
15.0
18.0
21.0
24.0

（1）分析表中数据可得：
①在一定条件下，弹簧的伸长与所受的拉力成________比。
②在拉力相同的情况下，甲弹簧的伸长比乙弹簧________（填“大”或“小”）。
（2）如图的A、B两弹簧测力计分别使用了甲、乙两弹簧，它们的外壳相同，刻度线分布情况相同。则量程较大的是________测力计；（填“A”或“B”）
（3）根据表中数据计算，在弹簧的弹性限度内，当拉力为8N时，甲弹簧的长度为________cm。
答案：正 小 A 18.0
【详解】
（1）①[1]分析表格数据知道，无论是甲弹簧还是乙弹簧，弹簧受到的拉力越大，弹簧伸长的长度越长，且弹簧伸长的长度与弹簧受到的拉力之比是定值（
解析：正 小 A 18.0
【详解】
（1）①[1]分析表格数据知道，无论是甲弹簧还是乙弹簧，弹簧受到的拉力越大，弹簧伸长的长度越长，且弹簧伸长的长度与弹簧受到的拉力之比是定值（甲弹簧的比值为1.5cm/N，乙弹簧的比值为3cm/N），即在一定条件下，弹簧伸长的长度与它所受的拉力成正比。
②[2]计算出甲乙弹簧在拉力相同时伸长的长度，会发现甲弹簧伸长的长度总小于乙弹簧伸长的长度。
（2）[3]分析表格数据知道，甲乙弹簧在拉力相同时甲弹簧伸长的长度小于乙弹簧伸长的长度，即在弹簧的伸长相同时，甲弹簧所受拉力大于乙弹簧所受拉力，根据题意知道，A、B两弹簧测力计分别使用了甲、乙两弹簧，它们的外壳相同，刻度线分布情况相同即两弹簧的伸长相同，则甲弹簧所受拉力大于乙弹簧所受拉力即甲弹簧测力计的量程大于乙，即量程较大的是A测力计。
（3）[4]由表中的数据知道，甲弹簧受到1N的拉力时，伸长1.5cm，所以在弹簧的弹性限度内，当拉力为8N时，甲弹簧伸长的长度为
8N×1.5cm/N=12.0cm
故此时甲弹簧的长度为6.0cm+12.0cm=18.0cm
2．某兴趣小组利用常见的物品来完成“探究重力的大小跟质量的关系”实验，实验数据记录如下表：
物体
文具盒
物理书
保温杯
质量m/kg
0.22
0.37
0.50
重力G/N
2.1

4.9

（1）实验中，需要的测量工具是______和______；
（2）测量物理书重时，示数如图所示，则物理书重______N；
（3）把表格中的数据在坐标系中描点、作图______；
（4）观察图像，能够得到的结论是：__________。
答案：弹簧测力计 托盘天平 3.6 物体所受的重力跟它的质量成正比
【详解】
（1）[1][2]探究重力的大小跟质量的关系，需要知道重力的大小，质量的大小，测量重力用弹簧
解析：弹簧测力计 托盘天平 3.6 物体所受的重力跟它的质量成正比
【详解】
（1）[1][2]探究重力的大小跟质量的关系，需要知道重力的大小，质量的大小，测量重力用弹簧测力计，测量质量用托盘天平，所以实验中，需要的测量工具是弹簧测力计和托盘天平。
（2）[3]观察图中的弹簧测力计可知，量程是0~5N，分度值是0.2N，指针指在3刻度往下第三个刻度，它的读数是3.6N。
（3）[4]从表格中的数据可以看到，文具盒质量是0.22kg，重力是2.1N，物理书质量是0.37kg，重力是3.6N，保温杯质量是0.50kg，重力是4.9N，把这三个数据在坐标系中描点、作图，可得到下图。

（4）[5]观察图像，这是一条过原点的直线，物体的重力与质量的比值是一个固定值，可知物体所受的重力跟它的质量成正比。
3．在探究“重力的大小跟质量的关系”的实验中，把钩码逐个挂在弹簧测力计上，分别测出它们受到的重力，并记录在下面的表格中
质量m/g
100
200
300
400
500
重力G/N
1
2
3
4
5
______

（1）把表格中的划横线的空格填写完整；
（2）测量物体重力前，应将弹簧测力计在______方向调零；测物体重力时，使测力计弹簧伸长的力是______（填字母）
A．钩码的重力B．钩码和测力计的总重力
C．钩码对弹簧的拉力D．弹簧对钩码的拉力
（3）根据实验数据得出的结论是______；
（4）若干年后，若小明在我国建成的月球上的基地站工作时，你认为他用同样的器材______（选填“能”或“不能”）完成该探究实验。
答案：重力与质量的比值 竖直 物体所受重力与质量成正比 能
【详解】
（1）[1]探究“重力的大小跟质量的关系”，除了要测量物体的质量和重力外，还需要计算重力与质量的比值
解析：重力与质量的比值 竖直 物体所受重力与质量成正比 能
【详解】
（1）[1]探究“重力的大小跟质量的关系”，除了要测量物体的质量和重力外，还需要计算重力与质量的比值，故表格中的划横线的空格应加上重力与质量的比值。
（2）[2]测量物体重力时，因为重力的方向总是竖直向下的，故应将弹簧测力计在竖直方向上进行调零。
[3]弹簧向下伸长，钩码对弹簧有向下的力，使弹簧伸长的力是钩码对弹簧的拉力，故ABD不符合题意，C符合题意。
故选C。
（3）[4]由表中数据可知，物体所受重力与质量的比值是一个定值，成正比例函数关系，故物体所受重力与质量成正比。
（4）[5]物体在月球上也受到重力，故可以完成该实验。
4．由于地球的吸引而使物体受到的力叫做重力，地球附近的物体都受到重力的作用，跟地球一样，在其它星球上的物体也受到重力作用，如表列出的是质量是1kg的物体，在不同星球上受到的重力。
星球
月球
水星
金星
地球
火星
木星
土星
天王星
海王星
重力N
1.62
3.60
8.50
9.80
3.76
22.9
9.05
8.30
11.0

(1)由如表可知，同一物体放在______星上受到的重力最大，在金星上的8.50N/kg表示的物理意义是______；
(2)一宇航员质量为70kg，这个宇航员在海王星上的重力为______；
(3)地球上重力的方向总是______（选填“垂直向下”或者“竖直向下”）。
答案：木 在金星上，质量是1kg的物体受到的重力是8.50N 770N 竖直向下
【详解】
(1[1])由表中数据可知，同一物体在木星上受到的重力最大。
[2]金星上g=8.50
解析：木 在金星上，质量是1kg的物体受到的重力是8.50N 770N 竖直向下
【详解】
(1[1])由表中数据可知，同一物体在木星上受到的重力最大。
[2]金星上g=8.50N/kg，它表示的物理意义是：在金星上，质量是1kg的物体受到的重力是8.50N。
(2)[3]根据图表可知，1kg的物体在海王星的受到的重力为11.0N，即

所以宇航员在海星上的重力为
G=m宇g海=70kg×11.0N/kg＝770N
(3)[4]在地球上，重力的方向总是竖直向下的。
5．小刚同学通过查材料知道：弹簧在发生弹性形变时，弹簧的弹力F与弹簧的伸长量（或压缩量）x成正比，其大小表示为：F=kx，其中K为劲度系数，其大小等于弹力与弹簧的伸长量（或压缩量）的比值。他马上对两根长度相同粗细不同的弹簧进行研究，将弹簧的一端固定，另一端悬挂钩码（图甲所示），记录弹簧受到的拉力大小F和弹簧的长度L，根据多组测量数据做出的图线如图乙所示。

(1)当在A弹簧上悬挂重为5N的物体时，弹簧A的伸长量为______cm；
(2)分别用这两根弹簧制成的弹簧测力计，则用弹簧______（选填“A”或“B”）制成的测力计测量的精确程度高，用弹簧______（选填“A”或“B”）制成的测力计量程更大。
(3)有实验测得的数据可得，在弹性限度以内，本实验中B弹簧的劲度系数k为______N/m。
答案：A B 100
【详解】
(1)[1]由图乙可知，A弹簧的原长为5cm，当在A弹簧上悬挂重力为5N的物体时，弹簧长度为15cm，弹簧A的伸长量为10cm。
(2)[2]测力计是根
解析：A B 100
【详解】
(1)[1]由图乙可知，A弹簧的原长为5cm，当在A弹簧上悬挂重力为5N的物体时，弹簧长度为15cm，弹簧A的伸长量为10cm。
(2)[2]测力计是根据在测量范围内，弹簧的伸长与受到的拉力成正比的原理制成的，由图乙可知，在测量范围内，如F=5N时，用弹簧A制成的测力计伸长10cm，而用弹簧B制成的测力计伸长5cm，所以，用弹簧A制成的测力測量的精确程度高。
[3]由图乙知，A的量程为010N，B的量程为015N，则用弹簧B制成的测力计量程大。
(4)钩码对弹簧的拉力等于弹簧对钩码的拉力(即弹簧形变而产生的弹力)，由图乙可知，在测量范围内，当F=10N时，弹簧B制成的测力计伸长10cm，即当拉力F为10N时，即x=0.1m，将数据代入F=kx，得k=100N/m。
6．下列四幅图呈现的是探究影响滑动摩擦力大小因素时设计的实验方案。

（1）将木块平放在水平长木板上，用弹簧测力计沿水平方向拉动木块，使其做______运动，此时弹簧测力计示数等于木块所受______力的大小。
（2）在木块上加放砝码，是为了探究滑动摩擦力大小与______的关系；在长木板上铺上毛巾，是为了探究滑动摩擦力大小与接触面的______的关系。
（3）丁图是在甲图的基础上让木块竖放，如果两次均拉动木块做匀速直线运动，则两次弹簧测力计的示数______（选填“相等”或“不相等”）。
答案：匀速直线 滑动摩擦力 压力 粗糙程度 相等
【详解】
（1）[1] [2]将木块平放在水平长木板上，用弹簧测力计沿水平方向拉动，使其做匀速直线运动，根据二力平衡，此时
解析：匀速直线 滑动摩擦力 压力 粗糙程度 相等
【详解】
（1）[1] [2]将木块平放在水平长木板上，用弹簧测力计沿水平方向拉动，使其做匀速直线运动，根据二力平衡，此时弹簧测力计示数等于木块所受滑动摩擦力的大小。
（2）[3] 在木块上加放砝码，是为了探究滑动摩擦力大小与压力大小的关系。
[4] 在长木板上铺上毛巾，改变了接触面的粗糙程度，是为了探究滑动摩擦力大小与接触面的粗糙程度的关系。
（3）[5] 丁图是在甲图的基础上让木块竖放，如果两次均拉动木块做匀速直线运动，根据二力平衡可知，摩擦力不变，拉力也不变，所以两次弹簧测力计的示数相等。
7．按要求完成填空。

（1）如图甲所示，所测物体的长度为______cm；
（2）如图乙，静止的小车突然向右运动时，放在小车上的木块会向______倾倒 （选填“右”或“左”）；
（3）如图丙所示，指出弹簧测力计使用中的错误：______；
（4）如图丁所示，在探究平面镜成像规律的实验中，选用两支大小、形状均相同的蜡烛是为了便于______。
答案：80 左 弹簧测力计拉力方向未与轴线的方向一致 比较像与物的大小
【详解】
（1）[1]如图甲所示，所测物体的长度为
l=9.80 cm-7.00cm=2.80cm
（2）
解析：80 左 弹簧测力计拉力方向未与轴线的方向一致 比较像与物的大小
【详解】
（1）[1]如图甲所示，所测物体的长度为
l=9.80 cm-7.00cm=2.80cm
（2）[2]如图乙，原来小车和木块都处于静止状态，静止的小车突然向右运动时，木块下部因受到车施加的摩擦力的作用随车一块运动，而木块的上部由于惯性要保持原来的静止状态，故放在小车上的木块会向左倾倒。
（3）[3] 弹簧测力计使用注意事项：要观察测力计的分度值和量程；检查弹簧测力计的指针是否指到零位置；被测力的方向应与弹簧测力计轴线方向一致（指针、挂钩不能与外壳摩擦）。如图丙所示，弹簧测力计使用中的错误：弹簧测力计拉力方向未与轴线的方向一致。
（4）[4]如图丁所示，在探究平面镜成像规律的实验中，在竖立的玻璃板前面放一支点燃的蜡烛A，可以看到玻璃板后面出现蜡烛A的像，另外拿一支相同但不点燃的蜡烛B在玻璃板后面移动，直到看上去它跟像完全重合，故选用两支大小、形状均相同的蜡烛是为了便于比较像与物的大小。
8．小明探究“滑动摩擦力的大小与哪些因素有关”的过程如图所示。所用器材：甲、乙、丙中使用的均为同一木块，但乙中的木块在毛巾表面滑动。

（1）用弹簧测力计拉着木块在水平木板上滑动时，每次都要使木块做________运动，这是因为弹簧测力的拉力大小与木块受到的摩擦力大小相等；
（2）比较________（选填“甲、乙”、“乙、丙”或“甲、丙”）两图能说明滑动摩擦力的大小与压力的大小是否有关；
（3）比较乙、丙两图，小明能得出正确结论吗？答：________。理由是：_________；
（4）如果要研究滑动摩擦力与接触面积大小是否有关，应控制压力和_______相同，只改变接触面积大小；
（5）小明在实验时还发现：在木块没有被拉动前，弹簧测力计也有示数，且示数会变化。该现象表明：物体在静止时也可以受到摩擦力的作用，且该力的大小与________力的大小有关。他请教老师，知道可用F-t图像表示拉力随时间的变化情况。若某次实验开始拉动木块直到木块匀速滑动的F-t图像如图丁所示，其中0~4s木块处于静止状态，分析图像可知：要使木块由静止开始运动，至少要用_______N的水平拉力拉木块；如果实验时木块所受的拉力是2N，则下列对木块所处状态的判断，正确的是___________
A．静止 B．匀速直线运动
C．静止或匀速直线运动 D．条件不足，无法判断。
答案：匀速直线 甲、丙 不能 压力和接触面的粗糙程度都不相同 接触面粗糙程度 拉 2.3 C
【详解】
（1）[1]探究“滑动摩擦力的大小与哪些因素有关”
解析：匀速直线 甲、丙 不能 压力和接触面的粗糙程度都不相同 接触面粗糙程度 拉 2.3 C
【详解】
（1）[1]探究“滑动摩擦力的大小与哪些因素有关”的实验中，根据二力平衡的知识，为了能够使弹簧测力的拉力大小与木块受到的摩擦力大小相等，应该用弹簧测力计拉着木块做匀速直线运动。
（2）[2]要探究滑动摩擦力的大小与压力的大小是否有关，根据控制变量法可知需要控制接触面粗糙程度相同，改变压力大小，所以应该选择甲、丙两图。
（3）[3][4]比较乙、丙两图发现，接触面受到的压力和粗糙程度都不同，不能得到正确结论。
（4）[5]要研究滑动摩擦力与接触面积大小是否有关，根据控制变量法可知需要控制压力和接触面粗糙程度相同，只改变接触面积大小。
（5）[6]木块没有被拉动前，处于静止状态，有一个运动的趋势，受到静摩擦力的作用，因为受到平衡力的作用，所以弹簧测力计对木块也有一个拉力（弹簧测力计示数），且该静摩擦力的大小会随着拉力变化，直到达到最大，木块开始运动。
[7]由图丁可知，在0~4s，弹簧测力计木块的拉力随着时间的增加而增加，且在第4s时达到最大为2.3N，此时木块开始运动。所以要使木块由静止开始运动，至少要用2.3N的水平拉力拉木块。
[8]如果实验时木块所受的拉力是2N，由图丁可知，0~4s木块处于静止状态，则木块可能处于静止状态或者匀速直线运动状态。故ABD方便合题意，C符合题意。
故选C。
9．小宇要探究“影响滑动摩擦力大小的因素”，他猜想影响滑动摩擦力大小的因素可能有：
.接触面所受的压力大小
.接触面的粗糙程度
.物体运动的速度
接下来小宇通过如图所示的实验操作开展探究。

（1）进行甲、乙、丙图实验时，弹簧测力计必须沿水平方向拉着物体做___________运动；
（2）要验证猜想，需按照___________两个图（选填“甲”“乙”或“丙”）进行对比实验；
（3）比较甲、乙图的实验，得到的实验结论是___________；
（4）小颖发现小宇上述实验操作中弹簧测力计的示数并不稳定，于是改进了实验装置，如图丁所示。改进后长木板___________（选填“一定”或“不一定”）要做匀速直线运动。进一步分析可知木板受到木块对它的水平向___________（选填“左”或“右”）的摩擦力；
（5）将物块沿竖直方向切去一半后重复甲操作，发现此时弹簧测力计的示数减小。小宇由此得出结论：滑动摩擦力大小与接触面积的大小有关。你认为他的结论是_______（选填“正确”或“错误”）的，原因是___________。
答案：匀速直线 甲、丙 接触面粗糙程度相同时，压力越大，滑动摩擦力越大 不一定 左 错误 没有控制压力不变
【详解】
（1）[1]进行甲、乙、丙图实验时，弹簧测
解析：匀速直线 甲、丙 接触面粗糙程度相同时，压力越大，滑动摩擦力越大 不一定 左 错误 没有控制压力不变
【详解】
（1）[1]进行甲、乙、丙图实验时，弹簧测力计必须沿水平方向拉着物体做匀速直线运动， 这样物体才处于平衡状态，拉力等于摩擦力。
（2）[2]要验证猜想，摩擦力的大小与接触面的粗糙程度有关，故需要改变接触面的粗糙程度，故接触面的粗糙程度不同，压力相同，故选择甲、丙两个图。
（3）[3]比较甲、乙图的实验，接触面的粗糙程度相同，压力变大，摩擦力变大，故得到的实验结论是接触面粗糙程度相同时，压力越大，滑动摩擦力越大。
（4）[4][5]如图改进后的长木板不一定要匀速直线运动，因为只要拉动长木板，木块所受的的摩擦力就是滑动摩擦力，其大小与速度无关，故不需要匀速拉动长木板；进一步分析可知木板受到木块对它的水平向左的摩擦力，因为对木块进行受力分析，其在水平方向上受到了向左的拉力，而此时木块处于静止，故受平衡力，根据二力平衡的知识可知，木板对木块的摩擦力的方向是向右的，而木块对木板的摩擦力与木板对木块的摩擦力是相互作用力，故木板受到了木块给其向左的摩擦力。
（5）[6][7]将物块沿竖直方向切去一半后重复甲操作，压力变小了，接触面积也变小了，多个变量，无法判断，故结论是错误的； 原因是没有控制影响摩擦力大小的关键因素压力相同。
10．在“探究阻力对物体运动路程的影响”实验中：
（1）小明调试实验装置时，将小车从斜面上A处由静止滑下，如图甲所示，小车滑出水平木板右端而掉落下去。为让小车不滑出木板，下列做法不可行的是_______；
A．小车仍从斜面A处滑下，换一个更长的木板
B．增大斜面的倾角，让小车仍从斜面上A处滑下
C．斜面倾角不变，让小车从斜面上比A位置低的位置滑下
D．减小斜面的倾角，小车仍从斜面上A处滑下

（2）调试成功后，小明每次均将小车从斜面上同一高度处由静止滑下，小车滑下后分别在毛巾、棉布和木板表面运动，最终小车静止的位置用小红旗做了标记，分别是①、②、③号位置，如图乙所示。由此可得：小车受到阻力越小，运动的路程越________（选填“长”或“短”）；
（3）进一步推理可得：若小车运动时所受阻力为零，小车将________（填小车的运动状态）
答案：B 长 做匀速直线运动
【详解】
（1）[1]A．小车仍从斜面A处滑下，换一个更长的木板，可以让小车有更长的路程可以滑行。所以A做法可行，故A不符合题意；
B．增大斜面的倾角，小
解析：B 长 做匀速直线运动
【详解】
（1）[1]A．小车仍从斜面A处滑下，换一个更长的木板，可以让小车有更长的路程可以滑行。所以A做法可行，故A不符合题意；
B．增大斜面的倾角，小车到达水平面的动能变得更大，速度更大，通过的路程将比原来更长，更容易滑出木板。所以B做法不可行，故B符合题意；
C．斜面倾角不变，让小车从斜面上比A位置低的位置滑下，小车到达水平面的动能减小，小车在水平面的速度减小，从而减小小车通过的路程。所以C做法可行，故C不符合题意；
D．减小斜面的倾角，小车仍从斜面上A处滑下，从而减小小车到达水平面的动能，减小小车在水平面的速度，减小小车通过的路程。所以D做法可行，故D不符合题意。
故选B。
（2）[2]由图示可知，小车受到的阻力越小，小车速度减小得越慢，运动的路程越长。
（3）[3]由（2）分析可知，阻力如果越来越小，小车运动的路程将越来越长，如果不受力，小车将保持原来的运动状态一直不变。所以进一步推理可知，当阻力为零时（即小车不受摩擦力），则小车会在水平面上做匀速直线运动。
11．小亮在探究“水沸腾时温度变化的特点”的实验中；

甲 乙 丙
（1）如图甲是小亮根据实验数据绘制的温度－时间图象。由图像可知：水的沸点是______；观察水沸腾前和沸腾时水中气泡上升过程的两种情况如图乙所示，则图乙中______是水沸腾时的情况；
（2）如图丙示，在一个标准大气压下，烧杯甲和烧杯乙内都装有水，用酒精灯加热烧杯使甲杯中水沸腾，若不断加热，乙烧杯中水______（选填“能”或“不能”）沸腾。原因：______。
答案：a 不能 见解析
【详解】
（1）[1]如图甲20~40min内水的温度保持100℃不变，所以，水的沸点是100。
[2]水沸腾时，温度不变，气泡上升过程中受到的压力越来越小，体
解析：a 不能 见解析
【详解】
（1）[1]如图甲20~40min内水的温度保持100℃不变，所以，水的沸点是100。
[2]水沸腾时，温度不变，气泡上升过程中受到的压力越来越小，体积越来越大。所以，图乙中a是水沸腾时的情况。
（2）[3][4]甲杯中水沸腾后温度保持100℃不变，若不断加热，乙烧杯中水能达到100℃，但由于甲杯中水和乙烧杯水的温度一样，乙烧杯水不能继续吸热，就不能沸腾。
12．请完成下列问题。
（1）在研究二力平衡条件的实验中（图甲），选用光滑桌面是为了_______，将小车在水平桌面上扭转一个角度后释放是为了探究_______的两个力是否平衡；

（2）在托里拆利实验中（图乙），利用_______与大气压相等来测得大气压的数值。若玻璃管倾斜，管内水银柱的长度变长，测得的大气压_______（选填“变大”、“变小”或“不变”）。
答案：减小摩擦对实验的影响 不在同一直线上 水银柱产生的压强 不变
【详解】
（1）[1] 研究二力平衡条件的实验中，要排除其它力（如摩擦力）对实验的影响，接触面越光滑，摩擦力越
解析：减小摩擦对实验的影响 不在同一直线上 水银柱产生的压强 不变
【详解】
（1）[1] 研究二力平衡条件的实验中，要排除其它力（如摩擦力）对实验的影响，接触面越光滑，摩擦力越小。在研究二力平衡条件的实验中，选用光滑桌面是为了减小摩擦对实验的影响，否则两个托盘中砝码的质量不相等时，小车也能平衡。
[2]实验中把小车扭转一个角度，作用在小车的两个力不在同一直线上，松手后，小车将无法在此位置平衡，目的是为了探究不在同一直线上的两个力是否平衡。
（2）[3]在托里拆利实验中，管内水银柱上方为真空，管外是大气压，利用水银柱产生的压强与大气压相等来测得大气压的数值。
[4]若玻璃管倾斜，管中水银柱长度将变长，但管内水银柱的高度不变，根据，测得的大气压不变。
13．下图是小鲁同学“探究摩擦力大小与什么因素有关”的实验操作过程。

（1）实验中需要用弹簧测力计水平拉动木块在水平木板上做___________运动，目的是使拉力___________ （选填“大于”、“等于”或“小于”）摩擦力；
（2）比较___________两图可知，在接触面粗糙程度相同时，压力越大，滑动摩擦力越大；
（3）小鲁利用上述木块和木板对该实验进行改进，如图所示。水平拉动木板，当测力计A的示数为4.0N时，木块相对地面静止且木板刚好做匀速直线运动，则木板受到地面的摩擦力为___________ N；若增大拉力，测力计A的示数为4.5N，测力计B的示数为___________ N。
（4）小鲁同学认为把木板改成海绵，还可以探究压力的作用效果与压力大小和受力面积之间的关系。小鲁是通过___________来判断出压力作用效果。小鲁在探究压力作用效果与受力面积的关系时，把木块切去一半后放在海绵上，你觉得小鲁做法的不妥之处是___________。

答案：匀速直线运动 等于 甲、乙 1.2 2.8 海绵的凹陷程度 没有控制压力大小不变
【详解】
（1）[1][2]只有沿水平方向拉着物体做匀速直线运动，物体在
解析：匀速直线运动 等于 甲、乙 1.2 2.8 海绵的凹陷程度 没有控制压力大小不变
【详解】
（1）[1][2]只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上才受到平衡力的作用，根据二力平衡知识，拉力大小才等于摩擦力的大小，即实验中需要用弹簧测力计水平拉动木块在水平木板上做匀速直线运动，目的是使拉力等于摩擦力。
（2）[3]影响滑动摩擦力大小因素有两个：压力大小和接触面的粗糙程度，研究滑动摩擦力与压力的关系时，要控制接触面粗糙程度相同，根据图中现象比较甲、乙两图可知，在接触面粗糙程度相同时，压力越大，滑动摩擦力越大。
（3）[4][5]甲图中，测力计分度值为0.2N，示数为2.8N，根据二力平衡知识可知，木块在木板上运动时受到的摩擦力为2.8N。由力的相互性，木板受到的木块施加的反作用力大小也为2.8N，方向水平向左。因测力计A的示数为4.0N时，由于木板做匀速直线运动受到平衡力的作用，则木板受到地面的摩擦力为
f=4.0N-2.8N=1.2N
若增大拉力，测力计A的示数为4.5N，因木块对木板的压力和接触面粗糙程度不变，故木块受到摩擦力大小不变，又木块相对地面处于静止状态，受到平衡力的作用，故测力计B的示数不变，仍为2.8N。
（4）[6]探究压力的作用效果与压力大小和受力面积之间的关系的实验，可通过海绵的凹陷程度来反映压力的作用效果，采用了转换法。把木板改成海绵，还可以探究压力的作用效果与压力大小和受力面积之间的关系，小鲁是通过海绵的凹陷程度来判断出压力作用效果。
[7]压力的作用效果与压力的大小和受力面积的大小有关，根据控制变量法，探究压力的作用效果与受力面积的关系时应控制压力的大小不变，把木块切去一半后放在海绵上，则压力变小了，故小鲁做法的不妥之处是没有控制压力大小不变。
【点睛】
本题探究滑动摩擦力的大小与哪些因素有关及探究压力的作用效果与压力大小和受力面积之间的关系，考查测力计读数、二力平衡知识、力的相互性、物体的受力分析、转换法、及控制变量法的运用，体现了对过程和方法的考查。
14．在研究“液体内部的压强”时，使用如下图所示装置。
（1）液体内部的压强的大小由微小压强计来显示，微小压强计的实质是一个连通器，实验者应观察______的变化来探知液体内部的压强变化。
（2）由甲乙两图可知，在______中，随着液体深度的增大，压强增大。
（3）由______图可知，液体内部的压强还与______有关，而与容器的形状无关。
（4）除以上研究外，还应该进行的探究有：______。

答案：U形管中两边液柱的高度差 同种液体中 乙丙丁 液体密度 在同种液体同一深度处各个方向的压强大小
【详解】
（1）[1]根据转换法，将液体内部的压强大小转换为U形管两侧
解析：U形管中两边液柱的高度差 同种液体中 乙丙丁 液体密度 在同种液体同一深度处各个方向的压强大小
【详解】
（1）[1]根据转换法，将液体内部的压强大小转换为U形管两侧液面的高度差，实验者应观察U形管中两边液柱的高度差的变化来探知液体内部的压强变化。
（2）[2]由甲乙两图可知，将探头放在液体内部的不同深度，而液体密度相同，观察到U形管两侧液面的高度差不同，这说明同种液体内部的压强随深度的增加而增大。
（3）[3[4]对比乙丙两图可知，液体的密度不同，其它因素相同，观察到U形管两侧液面的高度差不同，说明液体的压强大小还与液体的密度有关；由丙丁两图可知，液体的密度和探头的深度相同，容器的形状不同，观察到U形管两侧液面的高度差相同，说明液体的压强与容器的形状无关。
（4）[5]利用本套装置还可以探究在同种液体同一深度处各个方向的压强大小关系。
15．在“探究影响压力作用效果因素”的实验中，操作步骤如图甲、乙、丙所示。

（1）甲、乙、丙实验中，根据 __________来比较压力的作用效果，这种科学探究方法是 __________法。
（2）通过比较 __________两图可探究受力面积的大小对压力作用效果的影响。下列实例中，直接应用该结论的是 __________（选填“A”或“B”）。
A．图钉的一端做得很尖
B．交通管理部门规定，严禁货车超载
（3）将该小桌和砝码放在如图丁所示的木板上，比较图丙中海绵受到的压强p丙和图丁中木板受到的压强p丁的大小关系为：p丙__________（填“大于”、“小于”或“等于”）p丁。
答案：海绵的凹陷程度 转换 乙、丙 A 等于
【详解】
（1）[1][2]实验中，海绵的凹陷程度越大，压力作用效果越明显，即压力的作用效果是通过比较海绵的凹陷程度来反映的，
解析：海绵的凹陷程度 转换 乙、丙 A 等于
【详解】
（1）[1][2]实验中，海绵的凹陷程度越大，压力作用效果越明显，即压力的作用效果是通过比较海绵的凹陷程度来反映的，这用到了转换法。
（2）[3]要探究受力面积的大小对压力作用效果的影响，需要控制压力大小相同，改变受力面积，图乙丙符合题意。
[4]比较图乙、丙所示实验，压力大小相同，乙中受力面积较小，压力作用效果明显，故可得出结论：压力大小相同时，受力面积越小，压力的作用效果越明显。
A．图钉的一端做得很尖，通过减小受力面积增大压强，符合题意；
B．交通管理部门规定，严禁货车超载，通过减小压力来减小压强，不符合题意；
故选A。
（3）[5]在图丙、图丁中，压力和受力面积相同，由p＝可知压强相同，即p丙＝p丁。
16．如图是小明同学验证阿基米德原理的实验步骤示意图，依次读出甲、乙、丙、丁图中弹簧测力计的示数分别为F1、F2、F3、F4。
（1）由乙、丙两图弹簧测力计的示数可以求出石块受到的浮力F浮=______；（用测量量表示）
（2）若F1、F2、F3、F4之间满足关系：______，则可验证阿基米德原理；
（3）由乙、丙两图可算出石块密度为：ρ石=______。（用字母F2、F3、ρ水表示）

答案：F2-F3 F2-F3=F4-F1 •ρ水
【详解】
（1）[1]由称重法知，石块受到的浮力为
F浮=G-F示=F2-F3
（2）[2]阿基米德原理反映了物体所受浮力与排开液体重
解析：F2-F3 F2-F3=F4-F1 •ρ水
【详解】
（1）[1]由称重法知，石块受到的浮力为
F浮=G-F示=F2-F3
（2）[2]阿基米德原理反映了物体所受浮力与排开液体重力的关系，即
F浮=G排
由称重法知，石块受到的浮力为
F浮=F2-F3
石块排开的水的重力为
G排=F4-F1
若验证成功，则F1、F2、F3、F4之间应满足关系式是
F2-F3=F4-F1
（3）[3]因石块浸没于水中，故
V石=V排
由F浮=ρ液gV排得，石块体积为
V石=V排==
由G=mg可得石块的质量为
m=
石块的密度为
ρ石==•ρ水
17．小敏同学在探究“影响浮力大小的因素”时，做了如图所示的实验。请你根据小敏的实验探究回答下列问题：

（1）比较图（a）、（b），物体A浸在水中所受浮力大小为________N；
（2）比较（b）、（c）和（d）三组实验时，小敏和小华得到了不同的结论：小敏认为物体A受到的浮力随浸入水中的深度增大而增大，小华认为随浸入水中的体积增大而增大，你认为________的结论更合理，理由是________；
（3）比较（d）与（e）两组实验，可得到的结论是________；
（拓展）在上述实验中可以求得物体A的体积为________，（e）中所用盐水的密度为________（已知水的密度）。
答案：4 小华 浸没在水中不同深度处，物体所受的浮力大小相等 排开液体的体积相同时，物体所受浮力的大小与液体密度有关
【详解】
（1）[1]由图（a）、（b）知，
解析：4 小华 浸没在水中不同深度处，物体所受的浮力大小相等 排开液体的体积相同时，物体所受浮力的大小与液体密度有关
【详解】
（1）[1]由图（a）、（b）知，物体A浸在水中受到的浮力
F浮=G-F示=4.0N-3.6N=0.4N
（2）[2][3]由图（b）、（c）、（d）知，物体A未完全浸没水中时，弹簧测力计的示数随着A所处的深度变化而变化，即A所受浮力与浸入的深度有关，但完全浸没后，A所处的深度发生变化，弹簧测力计的示数保持不变，即浮力的大小与深度无关，而整个过程，所受浮力随排开水的体积的变化而变化，排开水的体积不变，则所受的浮力不变，那么小华的结论更合理。
（3）[4]由（d）、（e）两图知，物体A分别浸没水和盐水中，即排开的液体相同时，弹簧测力计的示数不同，说明A所受的浮力不同，那么在排开相同体积的液体时，物体所受的浮力与液体的密度有关。
[5]由图（a）、（d）知，物体A浸没在水中时受到有浮力
F浮1=G-F示1=4.0N-3.0N=1.0N
据阿基米德原理得，物体A的体积

[6]由图（a）、（e）知，A浸没在盐水中时，受到的浮力
F浮2=G-F示=4.0N-2.8N=1.2N
据阿基米德原理知，盐水的密度

18．小明同学按如图1所示的步骤进行“探究影响浮力大小的因素”的实验，每次弹簧测力计的示数如图1所示。

（1）由（b）、（c）实验步骤得到的数据可以得出物体在液体中所受浮力的大小与________有关。
（2）由（c）、（d）实验步骤得到的数据可以得出浸没在液体中的物体所受的浮力大小与_________无关。
（3）由实验数据可以求出该物体浸没在浓盐水中时所受浮力的大小为________N。
（4）用弹簧测力计悬挂另一实心物块，物块下表面与水面刚好接触，如图2中甲所示。从此处匀速下放物块，直至浸没于水中并继续匀速下放（物块未与水底接触）。物块下放过程中
