人教版八年级物理下册作图题试卷复习练习(Word版含答案)
1．如图所示，一粗糙水平传送带始终顺时针匀速转动，请作出物体刚放上传送带时所受的摩擦力f的示意图。

答案：【详解】
一粗糙水平传送带始终顺时针匀速转动，物体刚放上传送带时由于惯性，物体要保持原来的静止状态，物体相对于传送带有向左运动的趋势，故物体所受的摩擦力水平面右，将力的作用点画在物体的重心上，物体
解析：
【详解】
一粗糙水平传送带始终顺时针匀速转动，物体刚放上传送带时由于惯性，物体要保持原来的静止状态，物体相对于传送带有向左运动的趋势，故物体所受的摩擦力水平面右，将力的作用点画在物体的重心上，物体刚放上传送带时所受的摩擦力f的示意图如下所示：

2．小蛮用绳子拉木箱，请画出木箱的受力示意图。

答案：【详解】

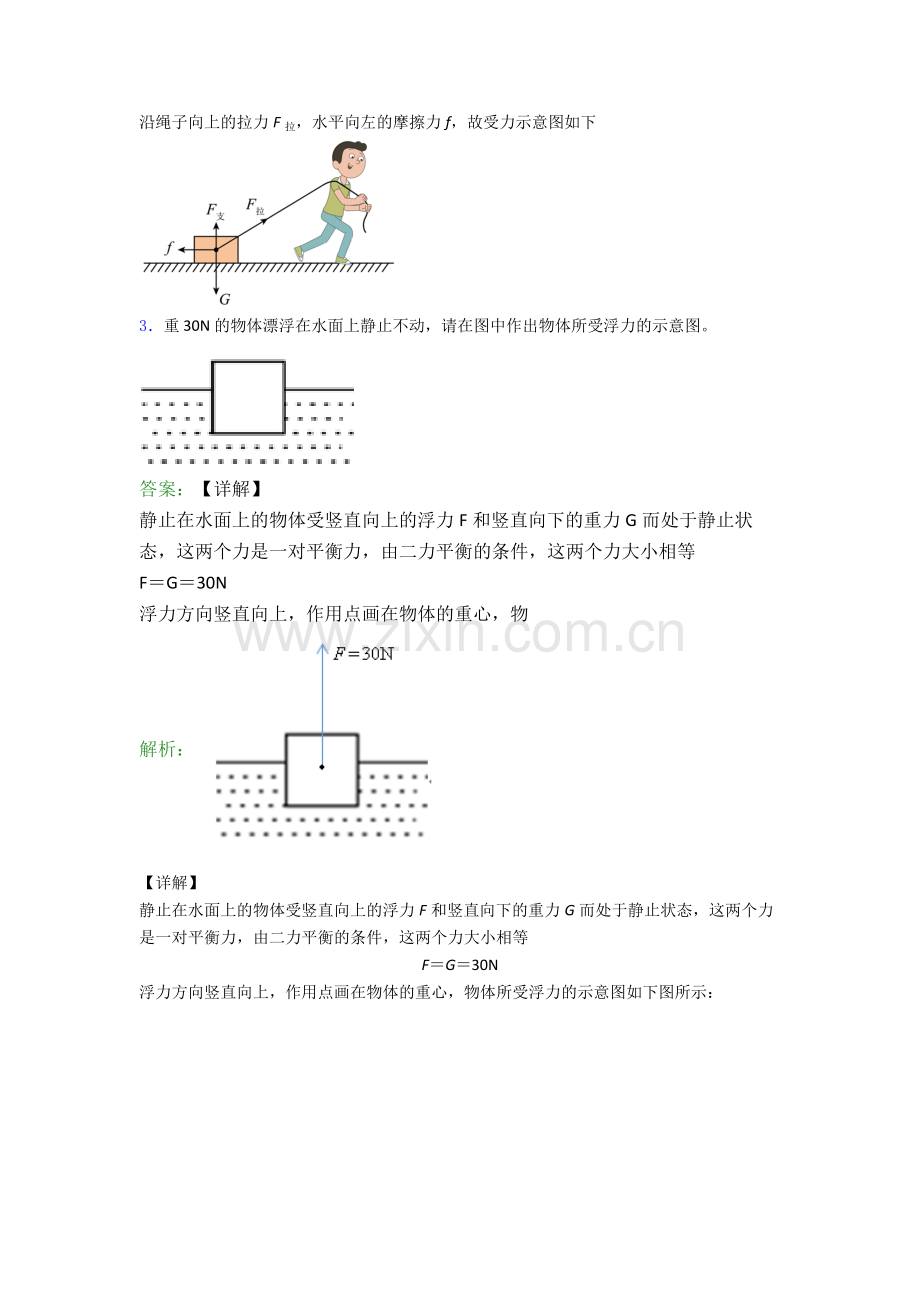

以木箱的重心为作用点，作竖直向下的重力G、竖直向上作支持力F支，支持力小于重力，沿绳子向上的拉力F拉，水平向左的摩擦力f，故受力示意图如下
解析：
【详解】
以木箱的重心为作用点，作竖直向下的重力G、竖直向上作支持力F支，支持力小于重力，沿绳子向上的拉力F拉，水平向左的摩擦力f，故受力示意图如下

3．重 30N 的物体漂浮在水面上静止不动，请在图中作出物体所受浮力的示意图。

答案：【详解】
静止在水面上的物体受竖直向上的浮力F和竖直向下的重力G而处于静止状态，这两个力是一对平衡力，由二力平衡的条件，这两个力大小相等
F＝G＝30N
浮力方向竖直向上，作用点画在物体的重心，物
解析：
【详解】
静止在水面上的物体受竖直向上的浮力F和竖直向下的重力G而处于静止状态，这两个力是一对平衡力，由二力平衡的条件，这两个力大小相等
F＝G＝30N
浮力方向竖直向上，作用点画在物体的重心，物体所受浮力的示意图如下图所示：

4．小球漂浮在液体中，小球的重力为6牛，请用力的图示法画出小球所受的浮力。

答案：【详解】
因为小球漂浮在液体中，重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向可知，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，如下
解析：
【详解】
因为小球漂浮在液体中，重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向可知，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，如下

5．重为10牛的物体漂浮在液面上，请用力的图示法在图中画出物体受到的浮力F浮。

答案：【详解】
物体漂浮在液面上，则所受的浮力大小等于重力的大小10N，方向始终竖直向上，作用在物体上，力的作用点可画在重心位置，如下图所示
解析：
【详解】
物体漂浮在液面上，则所受的浮力大小等于重力的大小10N，方向始终竖直向上，作用在物体上，力的作用点可画在重心位置，如下图所示

6．如图所示，某剧组因拍摄节目需要，设计通过拉力装置来改变照明灯的高度。轻质杠杆ABO可绕O点转动。请在图中画出杠杆所受拉力的力臂l1。

答案：【详解】
过支点O作垂直于动力作用线的垂线段即为杠杆所受拉力的力臂l1，如图所示：
解析：
【详解】
过支点O作垂直于动力作用线的垂线段即为杠杆所受拉力的力臂l1，如图所示：

7．如图所示，请你画出动力F1的力臂。

答案：【详解】
支点为O，延长F1的作用线，从支点画出F1的作用线的垂线，支点到垂足的距离为F1的力臂l1，如下图所示：
解析：
【详解】
支点为O，延长F1的作用线，从支点画出F1的作用线的垂线，支点到垂足的距离为F1的力臂l1，如下图所示：

8．如图所示是用羊角锤拔钉子的示意图，画出将钉子拔出时所用最小力的方向及其力臂。

答案：【详解】
力臂越长越省力，最长的动力臂l即支点O与力的作用点的连线，然后根据力臂的画法作出垂直于力臂的作用力F即可，如图所示：
解析：
【详解】
力臂越长越省力，最长的动力臂l即支点O与力的作用点的连线，然后根据力臂的画法作出垂直于力臂的作用力F即可，如图所示：

9．如图所示，硬棒 AC 绕O 点转动，在 B 点施加动力 F1时，棒刚好处于静止状态请你画出阻力 F2的力臂L2和作用在 B 点的最小动力 F1。

答案：【详解】
由题知道，O 为支点，延长 F2 的作用线，从O 点作 F2 作用线的垂线即为 L2；阻力与阻力臂一定时，根据杠杆的平衡条件，若动力臂最长，则要使施加的力最小。作用在 B 点的力，当以
解析：
【详解】
由题知道，O 为支点，延长 F2 的作用线，从O 点作 F2 作用线的垂线即为 L2；阻力与阻力臂一定时，根据杠杆的平衡条件，若动力臂最长，则要使施加的力最小。作用在 B 点的力，当以 OB为动力臂时为最长力臂，从 B 点作 OB 的垂线，方向向上，即为最小动力 F1，如下图

10．在图中，杠杆在力、的作用下处于静止状态，为力的力臂。在图中画出力的力臂和力的示意图。

答案：【详解】
过支点作作用线的垂线段，即为的力臂；过动力臂的末端作垂直于的直线，与杠杆的交点为的作用点，为使杠杆处于平衡状态，则的方向向右上方，在线段末端标出箭头，标出动力，如下图
解析：
【详解】
过支点作作用线的垂线段，即为的力臂；过动力臂的末端作垂直于的直线，与杠杆的交点为的作用点，为使杠杆处于平衡状态，则的方向向右上方，在线段末端标出箭头，标出动力，如下图

11．用如下滑轮组提升重物，请画出最省力的绕线方法。

答案：【详解】
从动滑轮的挂钩开始依次绕绳子，最后有5段绳子承担物重，这就是最省力的绕法。如图所示：
解析：
【详解】
从动滑轮的挂钩开始依次绕绳子，最后有5段绳子承担物重，这就是最省力的绕法。如图所示：

12．如图所示，请画出滑轮组最省力的绕法。

答案：【详解】
对由一个动滑轮和一个定滑轮组成的滑轮组，可绕线方法有两股和三股两种，两种方法都达到了省力的目的，但拉力的方向不同，有三股绕线的方法拉力方向向上，有两股绕线的方法拉力方向向下，在不计滑轮自
解析：
【详解】
对由一个动滑轮和一个定滑轮组成的滑轮组，可绕线方法有两股和三股两种，两种方法都达到了省力的目的，但拉力的方向不同，有三股绕线的方法拉力方向向上，有两股绕线的方法拉力方向向下，在不计滑轮自重及摩擦的情况下，动滑轮和重物由几股绳子承担，拉力就是滑轮组提升物重的几分之一。由此可知绳子股数越多越省力，根据题意滑轮组最省力的绕法是绳子股数最多，即三股绕线的方法。具体图形如下

13．（1）如图甲所示，鸡蛋悬浮在盐水中，请画出鸡蛋受到的重力G和浮力F的示意图；
（2）用如图乙所示的滑轮组提升重物，请画出最省力的绕绳方法。

答案：（1） ；（2）
【详解】
（1）鸡蛋悬浮在盐水中，鸡蛋处于平衡状态，此时鸡蛋受到浮力和重力，且这两个力大小相等，方向相反，过鸡蛋的重心分别做竖直向上和竖直向下的有向线段即为浮力和重力的示意图，如
解析：（1） ；（2）
【详解】
（1）鸡蛋悬浮在盐水中，鸡蛋处于平衡状态，此时鸡蛋受到浮力和重力，且这两个力大小相等，方向相反，过鸡蛋的重心分别做竖直向上和竖直向下的有向线段即为浮力和重力的示意图，如图所示：

（2）要使该滑轮组最省力，即拉着动滑轮绳子的段数最多，因为只有一个定滑轮和动滑轮，所以拉着动滑轮绳子段数最多为3，如图所示：

14．如图所示，站在地面上的人用最小的力提升物位，请画出绳子的绕法。

答案：【详解】
由题意知，站在地面上的人想用尽可能小的力提升物体。所以绳子的拉力方向应向下，所以绳子应从定滑轮绕起。如下图所示：
解析：
【详解】
由题意知，站在地面上的人想用尽可能小的力提升物体。所以绳子的拉力方向应向下，所以绳子应从定滑轮绕起。如下图所示：

15．站在地面上的小明同学想用一个动滑轮和一个定滑轮组成滑轮组提升重物，请你用笔画线代替绳子，将图中的两个滑轮连成符合要求的滑轮组。

答案：【详解】
人用力往下拉绳把重物提升，说明人的拉力方向向下，按此反向绕线，绳子的起始端应系在定滑轮的挂钩上，如图所示：
解析：
【详解】
人用力往下拉绳把重物提升，说明人的拉力方向向下，按此反向绕线，绳子的起始端应系在定滑轮的挂钩上，如图所示：
