（完整版）物理初中人教版八年级下册期末试题解析
一、选择题
1．下列数据与事实符合的是（　　）
A．在海拔3000m的山上用纸锅烧水，水的沸点可以到达100oC
B．“蛟龙号”在6km深的海里承受的压强大约6×103Pa
C．一个中学生的重力约为500N
D．成年人站在地面上，对地面的压强大约是105Pa
2．如图所示，小明用水平推力推静止在水平地面上的箱子，但箱子却没有运动，下列说法正确的是（　　）

A．箱子没有运动，此时箱子所受推力小于箱子所受摩擦力
B．箱子此时在水平方向上和竖直方向上受到的合力均为零
C．地面对箱子的支持力和箱子对地面的压力是一对平衡力
D．箱子所受重力和地面对箱子的支持力是一对相互作用力
3．滑板是青少年比较喜欢的一种运动，以下分析合理的是（　　）
A．人和滑板滑行的速度越快，惯性越大
B．滑板底部安装有滚轮，是为了增大对地面的压强
C．人和滑板从运动到静止的过程说明了滑动摩擦力与速度有关
D．在水平面上匀速滑动时，人的重力和滑板对人的支持力是一对平衡力
4．图所示的四个实例中，目的是为了减小压强的是（　　）
A．饮料管的一端剪成斜口 B．图钉帽的面积做得较大
C．切蛋器装有很细的钢丝 D．注射器针头做得很尖

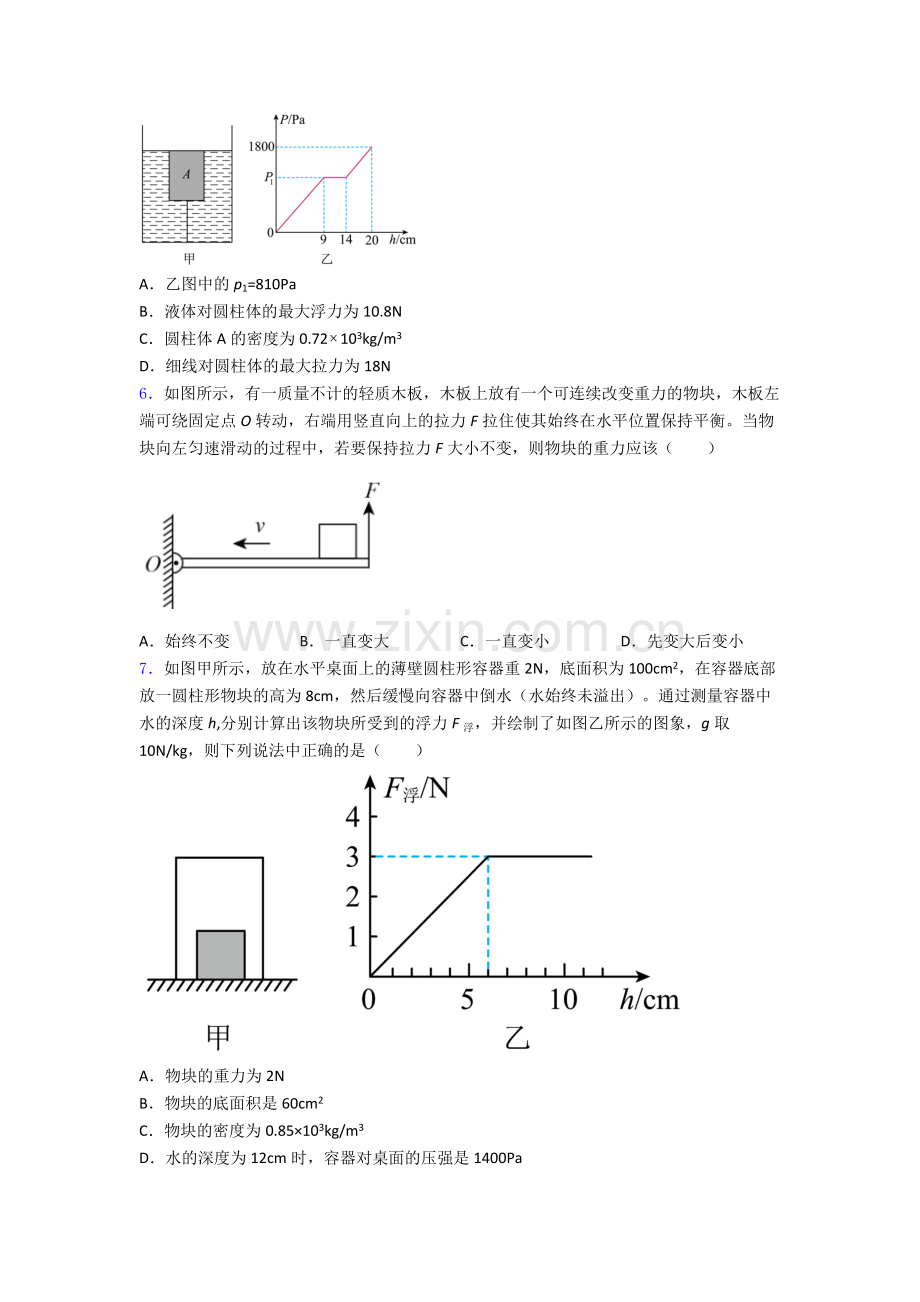

5．如图甲所示，一底面积为100cm2、密度为ρA的实心圆柱体A，用细线拴在一个空容器的底部，然后向容器中加入某种液体（ρ液>ρA）直到圆柱体上表面与液面相平（整个过程圆柱体始终处于竖直状态），乙图是圆柱体下表面受到液体的压强与容器中液体深度的变化关系图像，g=10N/kg．则下列判断正确的是（ ）

A．乙图中的p1=810Pa
B．液体对圆柱体的最大浮力为10.8N
C．圆柱体A的密度为0.72103kg/m3
D．细线对圆柱体的最大拉力为18N
6．如图所示，有一质量不计的轻质木板，木板上放有一个可连续改变重力的物块，木板左端可绕固定点O转动，右端用竖直向上的拉力F拉住使其始终在水平位置保持平衡。当物块向左匀速滑动的过程中，若要保持拉力F大小不变，则物块的重力应该（　　）

A．始终不变 B．一直变大 C．一直变小 D．先变大后变小
7．如图甲所示，放在水平桌面上的薄壁圆柱形容器重2N，底面积为100cm2，在容器底部放一圆柱形物块的高为8cm，然后缓慢向容器中倒水（水始终未溢出）。通过测量容器中水的深度h,分别计算出该物块所受到的浮力F浮，并绘制了如图乙所示的图象，g取10N/kg，则下列说法中正确的是（　　）

A．物块的重力为2N
B．物块的底面积是60cm2
C．物块的密度为0.85×103kg/m3
D．水的深度为12cm时，容器对桌面的压强是1400Pa
8．如图所示，将两个相同的带有电子显示读数的弹簧测力计固定在光滑的水平地上现将铁球把左边的弹簧压缩一定长度后自由释放，若只有小球动能和弹簧弹性势能的相互转化，则下列分析正确的是（　　）

A．整个过程中，铁球的速度一直增加
B．铁球在运动过程中，受到的重力和支持力不是一对平衡力
C．两边弹簧的电子屏最大读数相同
D．右边弹簧的电子屏读数一直增大
二、填空题
9．我们可以利用矿泉水瓶做很多小实验来说明一些物理知识。
（1）用双手挤压空矿泉水瓶，看到瓶子发生了变形，表明______；如果施加的力增大，瓶子变形程度就加大，这表明______跟力的大小有关；
（2）往空矿泉水瓶内注入少量的热水，盖紧瓶盖，待水冷却后发现瓶子向内凹陷，这个现象表明了______的存在；
（3）把装满水的烧杯放在盘子里，在把空的矿泉水瓶慢慢按入水中时，感到手在用力，说明浸在水中的物体受到______；同时发现矿泉水瓶浸入水中的体积越大，排开的水越多，手用的力越大。由此可以推想浮力的大小跟______密切相关。
10．如图，汽车“漂移”是一项高难度汽车表演。当汽车在水平地面上疾驶时，车对地面的压力和地面对车的支持力________（选填“是”或“不是”）一对平衡力，若此时突然刹车且同时转动方向盘，地面对汽车的摩擦力改变了汽车的________，由于汽车具有________仍继续向原来方向运动，导致汽车急转弯发生“漂移”。

11．生活中有很多增大或减小压强的应用，它们让我们的生活变得更加精彩：
（1）书包用宽的背带，是为了在压力一定时，通过______受力面积来减小压强；
（2）汽车窗户边放置有在紧急情况下使用的逃生安全锤，一端设计成锥形的，这样做的目的是通过______受力面积的方法，来______压强，从而破坏玻璃窗逃生。（以上三空均填“增大”或“减小”）
12．建高楼时首先要打好地基。在同一土质中处于相同高度的相同地桩，经打击后某一瞬时三个地桩所处的位置如图所示。由此可知，打桩时，三个重锤中_______锤的做功本领最大。如果A、B两锤的质量相同，则刚开始下落时，______锤所处的高度较大。

13．一个工人用200牛的水平推力，在25秒钟内推动重1200牛的箱子沿水平路面匀速前进了50米，则工人做的功是___________焦，功率是________瓦，重力对箱子做功是________焦， 当改用300N的力水平推这个箱子时，地面对箱子的摩擦力大小为___________N。
14．家用小轿车多呈流线型，外形如图所示。在快速行驶中，小汽车上方的流速 ______下方气流流速，从而使汽车上方压强 ______下方压强（选填“大于”或“小于”），产生升力，同时也使汽车对地面压力变小，从而使摩擦力变小。

15．如图，OA=BA=10厘米，重物G=20牛顿，要使杠杆平衡，应该在B点作用上一个竖直向______的力，大小______牛顿。

16．如图所示，甲球的质量大于乙球的质量，在同一高度同时以大小相等的速度将甲球竖直向下抛、乙球竖直向上抛，忽略空气阻力，抛出时甲球的重力势能 ______（选填“大于”、“小于”或“等于”）乙球的重力势能；落地前空中运动过程中，乙球的机械能 ______（选填“增大”、“先增大后减小”、“不变”或“减小”），甲球落地时的动能 ______（选填“大于”、“小于”或“等于”）乙球落地时的动能。

三、解答题
17．如图所示，重为10牛的物体A静止在重为20牛的物体B上，请用力的图示法在图中画出A对物体B的压力。

18．如图所示，硬棒 AC 绕O 点转动，在 B 点施加动力 F1时，棒刚好处于静止状态请你画出阻力 F2的力臂L2和作用在 B 点的最小动力 F1。

19．在如图所示的滑轮组上绕线，使匀速提升重物G时最省力。

20．某同学在探究“物体所受重力大小与物体质量的关系”的实验记录如下表：
实测物体
物体质量m（kg）
重力G（N）
比值G/m（N/kg）
物体1
0.1
0.98
9.8
物体2
0.2
1.96
9.8
物体3
0.3
2.94
9.8
（1）在实验过程中，需要的两个测量工具是___________、___________。
（2）分析表中实验数据，可以得出的结论是：物体的重力和质量成___________比，你判断的依据是___________。
（3）在图中，以质量为横坐标，重力为纵坐标，根据表格中的数据，画出重力与质量之间关系的图线。___________

（4）该小组的同学在继续探究“影响物体重力大小的因素”实验中，进行了 “物体重力的大小跟物体形状是否有关”的探究实验，他们用橡皮泥为实验对象，用小刀将橡皮泥雕刻成各种形状进行实验，实验数据如表所示。
被测物体
形状
重力
橡皮泥
正方体
4.8 N
球
4.2 N
三棱锥
3.6 N
他们分析实验数据得出的实验结论是：物体重力的大小与物体的形状有关。这个结论是___________（填“正确”或“错误”）的，依据是：___________。
21．小明用弹簧测力计、正方体木块、水平长木板、砝码等器材做“探究影响滑动摩擦力大小的因素”实验。

（1）如图甲所示，用弹簧测力计拉木块在水平长木板上做______运动，根据________的知识可知，这时滑动摩擦力的大小等于弹簧测力计的示数；
（2）小明用弹簧测力计匀速拉木块进行了图甲、乙所示的实验操作，记录数据为表中1、2，由此得到的结论是: _________；
实验序号
接触面
压力/N
滑动摩擦力/N
1
木块的正面与木板
2.0
0.4
2
木块的正面与木板
2.5
0.5
3
木块的侧面与木板
2.0
0.6
（3）表中第1和3两次实验中木块受到的滑动摩擦力不同的可能原因是 （______）
A.两次拉动速度不同 B.两次木块对木板的压强不同
C.木块正面和侧面的接触面积不同 D.木块正面和侧面的粗糙程度不同
（4）采用图甲所示的实验装置测量木块与长木板之间的摩擦力时，发现弹簧测力计示数不稳定，很难读数，其原因是________。为解决上述问题，小丽对实验装置进行了改进，用图丙所示的装置进行实验，解决了上述问题，这是因为__________。
二
22．在研究液体压强的实验中，小强进行了如图所示的操作：

（1）实验前，应调整U形管压强计，使左右两边玻璃管中的液面___________；要研究液体的压强与某个因素的关系，需要先控制其他几个因素不变，这种实验探究方法称作___________法；
（2）甲图与___________图进行对比是探究液体压强与深度的关系，由图可得出结论：同种均匀液体中，深度越深，压强越___________；
（3）要探究液体压强与盛液体的容器形状是否有关，应选择___________图与丁图进行对比，由图可得出结论：液体压强与盛液体的容器的形状___________；
（4）在丙图中，固定U形管压强计金属盒的橡皮膜在盐水中的深度，使金属盒处于向上、向下、向左、向右等方位，这是为了探究同一深度处，液体向________的压强大小的关系；乙图与丙图进行对比可知，深度相同时，液体密度越大，液体压强越___________。
二
23．在学习浮力部分知识时聋萱想要探究“浮力的大小和哪些因素有关”，操作步骤如图 a、b、c、d、e、f所示∶

实验步骤
b
c
d
e
f
测力计示数/N
2.4
2.3
2.2
2.2
2.0
（1）在实验步骤b中物体所受的浮力为______N.
（2）分析实验步骤a、b、c、d，浸在水中的物体所受的浮力与 ______有关；分析______三个实验步骤，浸没在水中的物体所受的浮力与深度______（选填 “有关”或“无关”）。
（3）萱萱用表格中的数据算出了步骤f中液体的密度是______kg/m3。
（4）同组的小鲁同学想用电子秤来测量矿石的密度，实验步骤如下：

①电子秤放在水平桌面上，装有适量水的烧杯放在电子秤上，电子秤示数如图A所示；
②把被测矿石用细线拴好，缓慢放入装有水的烧杯中，矿石未触碰到烧杯底部，电子秤的示数如图B所示，
③然后缓慢放下矿石，让被测矿石沉入烧杯底部，如图C所示。
根据实验步骤中的数据，可测出被测矿石的质量是______g，被测到矿石的密度是______kg/m3

（5）小鲁同学想到还可以利用这一矿石测量未知液体的密度，她进行了如下操作∶
①在圆柱形容器中装适量的这一液体， 将另一平底烧杯放入圆柱形容器的液体中，烧杯静止时容器中液体的深度H1=0.13m，如图甲所示；
②将刚才实验中的矿石擦干水放入烧杯中，此时烧杯静止时露出液面的高度h1=0. 04m，容器中液体的深度H2=0.18m，如图乙所示；
③将矿石拴在烧杯底部，烧杯静止时露出液面的高度为h2=0. 07m，如图丙所示，已知圆柱形容器底部面积为烧杯底面积的2倍。则这一液体的密度为______kg/m3。
24．研究的物理量不易直接测量时，都需要想办法把它们的大小间接表示出来，这种方法叫转换法，如下述实验，请完成下列空白。

（1）甲实验是让木块在水平木板面上做___________运动，根据_________原理，通过弹簧测力计的示数间接显示滑动摩擦力的大小； 把甲实验中的木板拿走，让木块直接在较粗糙的水平桌面上做实验，发现弹簧测力计示数变大，这说明压力大小相同时，___________，滑动摩擦力越大；
（2）乙实验中球的动能大小是通过___________间接反映出来的，把钢球从不同的高度滚下，目的是使钢球撞击木块时具有不同的___________。下面哪一实例是该结论在生活的应用：___________（填选项符号）；
A．高速公路上对车进行限速限制 B．某些路段上对车进行限重限制
（3）请你再写出一个应用转换法的物理实验___________。
25．小明小组正在“测量滑轮组的机械效率”，如图所示，测得的实验数据如下表。
实验次数
物重G/N
物体上升高度h/m
拉力F/N
绳端移动距离s/m
机械效率η
1
1
0.1
0.6
0.3
55.6％
2

0.1
1.0
0.3
66.7％
3
4
0.1
1.8
0.3

(1)根据表格中数据可知；小明采用的实验装置是图_______（选填“甲”、或“乙”）。
(2)实验过程中，应竖直向上________拉动弹簧测力计。
(3)第二次实验中，物重是_______N。
(4)第三次实验中滑轮组的机械效率是_______。
(5)分析表中实验数据可知，同一滑轮组，物重_______，滑轮组的机械效率越高。
(6)若在第三次实验中，物体上升的速度为0.1m/s，则拉力F的功率为_______W。
26．质量为5千克的物体放在水平地面上，如果用10牛的拉力水平向右拉动该物体，地面与物体之间的阻力是物体重力的0.1倍。
（1）求这个物体受到的重力；
（2）求这个物体水平方向上受到的合力大小及方向。
27．如图甲所示，小明用弹簧测力计吊着一重为3.6N的实心圆柱体，将它竖直逐渐浸入水中，记下圆柱体下表面浸入水中的深度h和对应的浮力F浮，并画出F浮﹣h的图像（如图乙所示）。（ρ水=1.0×103kg/m3，g=10N/kg）求：
（1）圆柱体的高度；
（2）圆柱体浸入水中的深度h=10cm处，静止时弹簧测力计的示数；
（3）圆柱体的密度。

28．如图所示，通过滑轮组用200N的拉力在20s内将重为480N的物体匀速提高2m，（不计绳重和摩擦），求：
（1）动滑轮重；
（2）滑轮组的机械效率；
（3）拉力的功率；
（4）若重物再增加150N，要使重物匀速上升，作用在绳自由端的拉力。

【参考答案】
一、选择题
1．C
解析：C
【详解】
A．大气压强随海拔高度的增加而减小，水的沸点随气压的增加而升高，只有在标准大气压下水的沸点才是100 oC，海拔3000m的山上气压远小于标准大气压，所以此处水的沸点远低于100 oC。故A不符合题意；
B．海水的密度约1.03×103kg/m3，“蛟龙号”在6km＝6000m深的海里承受的压强大约

故B不符合题意；
C．中学生的质量在50kg左右，受到的重力大约为

故C符合题意；
D．成年人的体重在G=600N左右，双脚站立时与水平地面的接触面积在0.06m2左右，双脚对水平地面的压强约

故D不符合题意。
故选C。
2．B
解析：B
【详解】
A．箱子没有运动，此时受力平衡，在水平方向上受到推力和摩擦力的作用，这两个力是一对平衡力，大小相等，故A错误；
B．箱子此时处于静止状态，则在水平方向上和竖直方向上受到的合力均为零，故B正确；
C．地面对箱子的支持力和箱子对地面的压力大小相等，方向相反，同一直线，作用在不同的物体上，是一对相互作用力，不是平衡力，故C错误；
D．箱子受到的重力和地面对箱子的支持力大小相等、方向相反、作用在同一物体同一直线上，是一对平衡力，故D错误。
故选B。
3．D
解析：D
【详解】
A．人和滑板滑行的速度越快，则动能越大，而速度的大小不会影响物体的惯性，故A不符合题意；
B．滑板底部装有滚轮，是为了将滑动摩擦变为滚动摩擦，从而减小地面对滑板的摩擦力，故B不符合题意；
C．人和滑板从运动到静止，是由于受到地面阻力的作用，说明力能改变物体的运动状态，故C不符合题意；
D．在水平面上匀速滑动时，人受到的重力和滑板对人的支持力大小相等，方向相反，同时作用在人的身上，是一对平衡力，故D符合题意。
故选D。
4．B
解析：B
【详解】
A．饮料管的一端剪成斜口，减小了受力面积，增大了压强，故A不符合题意；
B．图钉帽的面积做得较大，是通过增大受力面积的方式减小压强，故B符合题意；
C．切蛋器装有很细的钢丝，这些细钢丝减小了钢丝与鸡蛋的接触面积，从而增大了压强，故C不符合题意；
D．注射器针头做得很尖是为了减小受力面积增大压强，故D不符合题意。
故选B。
5．C
解析：C
【详解】
A．根据图象可知，木块刚刚漂浮时，木块浸入水中的深度为L1=9cm；由于从9cm到14cm，木块一直处于漂浮，浸入水中的深度不变；当水面的高度为14cm时细线刚好张紧，线的拉力为零；直到木块上表面与液面相平，此时水面的高度为20cm；所以木块的高度
L=9cm+(20cm-14cm)=15cm=0.15m
当水面的高度是20cm时，圆柱体下表面受到液体的压强是1800Pa，液体的密度
=1.2×103kg/m3
水中的深度为L1=9cm，圆柱体下表面受到液体的压强
p1=ρ液gh=1.2×103kg/m3×10N/kg×0.09m=1080Pa
故A错误；
B．圆柱体的体积
V木=S木L=100×10-4m2×0.15m=1.5×10-3m3
液体对圆柱体的最大浮力为
F浮=ρ液gV排=ρ液g V木=1.2×103kg/m3×10N/kg×1.5×10-3m3=18N
故B错误；
C．根据图象可知，木块刚刚漂浮时，木块浸入水中的深度为L1=9cm；圆柱体下表面受到液体的压力
F下=p1S=1080Pa×100×10-4m2=10.8N
根据浮力产生的原因得
F'浮= F下=10.8N
由漂浮条件可知，圆柱体的重力
G= F'浮=10.8N
圆柱体的密度
0.72103kg/m3
故C正确；
D．细线对圆柱体的最大拉力为
F拉= F浮- G=18N-10.8N=7.2N
故D错误。
故选C。
6．B
解析：B
【详解】
图中木板左端可绕固定点O转动，物块对木板的压力为该杠杆受到的阻力，因为要保持杠杆始终在水平位置平衡，所以杠杆受到的阻力等于木块的重力，右端用竖直向上的拉力F拉住使其始终在水平位置保持平衡，则动力臂不变，根据杠杆的平衡条件可知

当物块向左匀速滑动的过程中，阻力臂不断减小，所以若要使F不变，则阻力应不断变大，即物体的重力应不断变大。
故选B。
7．D
解析：D
【详解】
A．当h=6cm时，物体的高度为8cm，物体没有浸没，而此时的浮力最大，只能说明物体漂浮，那么此时的浮力等于重力，为3N，故A错误；
B．当h=6cm时，浮力为3N，则此时排开液体的体积为

物块的底面积是

故B错误；
C．物块的质量为

物体的体积为

物块的密度为

故C错误；
D．水的深度为12cm时，水的体积为

则水的重力为

则对桌面的总压力为

水的深度为12cm时，容器对桌面的压强是

故D正确。
故选D。
8．C
解析：C
【详解】
A．弹簧被压缩后恢复原状，给钢球弹力的作用，钢球由静止变为运动，速度逐渐变大；当钢球离开弹簧后，不再受弹簧的弹力作用，因水平方向不受力的作用，所以钢球做匀速直线运动，故A错误；
B．钢球在加速过程中，水平方向上受到弹簧的弹力作用，竖直方向上受到水平的支持力作用和重力作用，支持力和重力大小相等、方向相反、作用在同一个物体上，是一对平衡力，故B错误；
C．不计阻力，钢球在滚动的过程中没有能量损失，撞击右侧弹簧后，钢球的动能全部转化为弹簧的弹性势能时，弹簧形变最大，且与左侧弹簧最大形变相同，所以两边弹簧的电子屏最大读数相同，故C正确；
D．铁球向右运动压缩弹簧，弹簧形变增大，弹力增大；当弹簧形变最大时，钢球在弹簧弹力作用下向左运动，弹力逐渐缩小，故D错误。
故选C。
二、填空题
9．力可以改变物体的形状 力的作用效果 大气压强或（大气压） 向上的浮力或（浮力） 排开水的体积或（浸入水中的体积、排开水的质量；排开水的重力）
【详解】
（1）[1][2] 用双手挤压空矿泉水瓶，看到瓶子发生了变形，表明力能够改变物体的形状；如果施加的力增大，瓶子变形程度就加大，这表明力的作用效果跟力的大小有关。
（2）[3] 往空矿泉水瓶内注入少量的热水，盖紧瓶盖，待水冷却后，瓶内的水蒸气液化成水，使瓶内的气压减小，而瓶外的大气压不变，则瓶子在大气压的作用下向内凹陷。
（3）[4][5] 把装满水的烧杯放在盘子里，在把空的矿泉水瓶慢慢按入水中时，感到手在用力，说明浸在水中的物体受到一个向上的浮力；同时发现矿泉水瓶浸入水中的体积越大，排开的水越多，手用的力越大说明受的浮力也越大，由此可以推想浮力的大小跟排开水的体积密切相关。
10．不是 运动状态 惯性
【详解】
[1]当汽车在水平地面上疾驶时，车的上方流速大、压强小，底盘下流速大、压强小，会产生一个向上的升力，即此时汽车在竖直方向上受到三个力的作用，由于车对地面的压力和地面对车的支持力大小不相等，所以这两个力不是一对平衡力。
[2]突然刹车且同时转动方向盘，地面对汽车的摩擦力改变了汽车的运动方向和速度，即改变了汽车的运动状态。
[3]刹车后，车因为自身惯性的作用会继续向原来方向运动，导致汽车急转弯发生“漂移”。
11．增大 减小 增大
【详解】
（1）[1]书包用宽的背带，增大了受力面积，在压力一定时，根据可知，可以减小压强。
（2）[2][3]逃生安全锤有一端设计成锥形，锥形的一端面积小，这是在压力一定时，根据可知，通过减小受力面积来增大压强，从而破坏玻璃窗逃生。
12．B
解析：B B
【详解】
[1]在其他条件相同的情况下，地桩B陷入地面最深，说明三个重锤中B锤的做功本领最大。
[2]在质量相同的情况下，只有举高的高度越高，其开始所具有的重力势能才会越大，最终做功的效果才会越明显，所以说明B最初所处的高度大。
13．F
解析：1×104 400 0 200
【详解】
[1]该工人做的功
W=Fs=200N×50m=1×104J
[2]功率
P===400W
[3]因在水平面匀速前进的过程中，在重力的方向上移动距离为0m，则重力做功为0J。
[4]工人用200N的力水平推这个箱子，能使其匀速运动，箱子受的摩擦力与推力是平衡力
f=F=200N
改用300N的力水平推这个箱子时，箱子对地面的压力不变，接触面的粗糙程度不变，所以滑动摩擦力不变，仍为200N。
14．大于 小于
【详解】
[1][2]轿车在快速行驶过程中，车子上方空气的流速大于车子下方空气的流速，因而车子上方气体的压强小于车子下方气体的压强，轿车上下方所受到的压力差形成向上的升力，从而使得轿车对地面的压力变小；由于摩擦力与压力大小有关，所以压力减小，汽车与地面间的摩擦力减小。
15．上 10
【详解】
[1]由杠杆平衡条件可知在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小，由图可知当动力作用在B点，方向跟杠杆OB竖直向上时动力臂最长、动力最小。
[2]动力臂
O
解析：上 10
【详解】
[1]由杠杆平衡条件可知在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小，由图可知当动力作用在B点，方向跟杠杆OB竖直向上时动力臂最长、动力最小。
[2]动力臂
OB=10cm+10cm=20cm
阻力臂OA=10cm，由杠杆平衡条件可得
F×OB=G×OA
则
F==10N
16．大于 不变 大于
【详解】
[1]甲球的质量大于乙球的质量，高度相同，甲的重力势能大。
[2]忽略空气阻力，球的机械能是守恒的，所以落地前在空中运动过程中，乙球的机械能不变。
[
解析：大于 不变 大于
【详解】
[1]甲球的质量大于乙球的质量，高度相同，甲的重力势能大。
[2]忽略空气阻力，球的机械能是守恒的，所以落地前在空中运动过程中，乙球的机械能不变。
[3]甲球的质量大于乙球的质量，抛出时甲的机械能大，落地过程中重力势能转化为动能，故落地时甲球的机械能大，动能大。
三、解答题
17．【详解】
确定一个标度为5N，确定力的作用点在接触面的中点；沿垂直于接触面向下的方向画一条线段，长度等于标度的2倍；在线段的末端画上箭头，并标出F=10N，如图所示：
解析：
【详解】
确定一个标度为5N，确定力的作用点在接触面的中点；沿垂直于接触面向下的方向画一条线段，长度等于标度的2倍；在线段的末端画上箭头，并标出F=10N，如图所示：

18．【详解】
由题知道，O 为支点，延长 F2 的作用线，从O 点作 F2 作用线的垂线即为 L2；阻力与阻力臂一定时，根据杠杆的平衡条件，若动力臂最长，则要使施加的力最小。作用在 B 点的力，当以
解析：
【详解】
由题知道，O 为支点，延长 F2 的作用线，从O 点作 F2 作用线的垂线即为 L2；阻力与阻力臂一定时，根据杠杆的平衡条件，若动力臂最长，则要使施加的力最小。作用在 B 点的力，当以 OB为动力臂时为最长力臂，从 B 点作 OB 的垂线，方向向上，即为最小动力 F1，如下图

19．【详解】
要使该滑轮组最省力，绳子应从动滑轮开始绕，此时承担拉力的绳子段数最多，如图所示
解析：
【详解】
要使该滑轮组最省力，绳子应从动滑轮开始绕，此时承担拉力的绳子段数最多，如图所示

20．弹簧测力计 天平 正 见解析
错误 在实验中没有保证橡皮泥的质量不变
【详解】
（1）[1][2]本实验要测量物体的重力与质量，因此须用到弹簧测力计和
解析：弹簧测力计 天平 正 见解析
错误 在实验中没有保证橡皮泥的质量不变
【详解】
（1）[1][2]本实验要测量物体的重力与质量，因此须用到弹簧测力计和托盘天平。
（2）[3][4]分析数据可知，比值基本不变，等于9.8N/kg；故可得出的结论：物体的重力和质量成正比。
（3）[5]利用数学中描点连线的方法作图即可，如下图：

（4）[6][7]因为物体所受重力大小与质量有关，所以在探究重力大小与形状之间的关系时，应保证质量不变；该小组的同学用小刀将橡皮泥雕刻成各种形状进行实验，未保持橡皮泥的质量不变，所以得到了错误结论。
21．匀速直线 二力平衡条件 在接触面粗糙程度相同时（或在其他条件相同时），压力越大，滑动摩擦力越大 D 很难保持木块做匀速直线运动 无论长木板怎样运动，木块都处于静止状态，
解析：匀速直线 二力平衡条件 在接触面粗糙程度相同时（或在其他条件相同时），压力越大，滑动摩擦力越大 D 很难保持木块做匀速直线运动 无论长木板怎样运动，木块都处于静止状态，便于读数
【详解】
（1）[1][2]让木块做匀速直线运动，木块处于平衡状态，此时弹簧测力计对木块的拉力与木块受到的摩擦力是一对平衡力，根据二力平衡条件，拉力的大小和摩擦力大小相等，这样可以间接的测出滑动摩擦力的大小。
（2）[3]由表中1、2数据知，接触面粗糙程度一定时，压力越大，滑动摩擦力越大。
（3）[4]滑动摩擦力的大小与压力的大小和接触面的粗糙程度有关，与物体运动快慢、接触面积大小、压强大小无关。表中1和3两次实验中，压力相同，接触面不同，滑动摩擦力不同；造成这一结果的原因可能是木块正面和侧面的粗糙程度不同造成的，故ABC不符合题意；D符合题意。
故选D。
（4）[5]根据二力平衡的知识可知，实验中要让木块在水平板面上做匀速直线运动，只有这样才可以测出摩擦力的大小；在拉动木块时，由于很难控制木块做匀速直线运动，导致了弹簧测力计的示数不稳定。
[6]用图丙所示的装置进行实验，当拉动长木板运动过程中，上面的木块处于静止状态，此时木块受平衡力的作用，无论长木板是否做匀速直线运动，正方体木块都处于静止状态（即平衡状态），这样拉力等于摩擦力，由于弹簧测力计和木块静止不动，所以更容易读数。
二
22．相平 控制变量 乙 大 乙 无关 各个方向 大
【详解】
（1）[1]为了在实验前保持U形管两端的压强相等，需要在实验进行前调整U形管压强计，使左右
解析：相平 控制变量 乙 大 乙 无关 各个方向 大
【详解】
（1）[1]为了在实验前保持U形管两端的压强相等，需要在实验进行前调整U形管压强计，使左右两边玻璃管中的液面相平。
[2]要研究液体的压强与某个因素的关系，需要先控制其他几个因素不变，只改变要研究的因素，这样能排除其他因素对实验的干扰，这种实验探究方法叫做控制变量法。
（2）[3]该小问是为了探究液体压强与深度的关系，根据控制变量法，需要保持其他因素不变，图甲与图乙进行对比，二者烧杯中的液体相同，但压强计金属盒的橡皮膜在水中的深度不同，所以甲图与乙图进行对比是探究液体压强与深度的关系。
[4]根据转换法可知，该实验是通过比较U形管两端的液面差来体现液体压强的大小，U形管两端的液面差越大，说明其液体压强越大；U形管两端的液面差越小，说明其液体压强越小。分析图甲和图乙可知，图乙中压强计金属盒的橡皮膜在水中的深度比甲深，图乙中的U形管两端的液面差比图甲大，可以得出结论：同种均匀液体中，深度越深，压强越大。
（3）[5][6]根据控制变量法，要探究液体压强与盛液体的容器形状是否有关，应选择除容器形状不同以外，其他因素相同的实验组进行比较。丁图和乙图的液体种类相同，压强计金属盒的橡皮膜在水中的深度也相同，盛液体的容器形状不同，所以比较丁图和乙图实验可以探究液体压强与盛液体的容器形状是否有关，比较丁图和乙图实验，两组实验U形管两端的液面差相同，说明液体压强与盛液体的容器的形状无关。
（4）[7]丙图中，固定U形管压强计金属盒的橡皮膜在盐水中的深度，使金属盒处于向上、向下、向左、向右等方位，根据控制变量法，这是为了探究同一深度处，液体向各个方向的压强大小关系。
[8]乙图与丙图中，二者U形管压强计金属盒的橡皮膜在液体中的深度相同，液体的密度不同，盐水的密度比水大，丙图U形管两端的液面差比乙图大，故乙图与丙图进行对比可知，深度相同时，液体密度越大，液体压强越大。
二
23．3 排开液体的体积 ade 无关 1.4103 300 2. 5103 1.5103
【详解】
[1]弹簧测力计的分度值为0.1N，由指针位置可知，
解析：3 排开液体的体积 ade 无关 1.4103 300 2. 5103 1.5103
【详解】
[1]弹簧测力计的分度值为0.1N，由指针位置可知，A步骤所示弹簧测力计的示数为2.7N，由表格数据可知，在实验步骤b中拉力为2.4N，则步骤b中物体所受浮力
F浮 =G-F拉=2.7N-2.4N=0.3N
[2][3][4]由a、b、c、d所示实验可知物体排开水的体积越大，物体受到的浮力越大，由此可知：浸在水中的物体所受浮力大小跟物体排开液体的体积有关。由a、d、e实验可知，物体排开液体体积相同液体密度相同，物体所处的深度不同，物体受到的浮力相同，说明物体在同种液体、排开相同体积时，所受浮力大小跟浸没在液体的深度无关。
[5] 在f图中，V排1=V物，由实验步骤a、d可知，物体在水中受到的浮力
F浮1=G-F拉1=2.7N-2.2N=0.5N
由F浮=水gV排1可得
V排1510-3m3
在f图中，物体受到的浮力
F浮＇G-F拉＇=2.7N-2.0N=0.7N=液gV排2
V排1=V物 V排2
即
0.7N=液gV排2液0N/kg510-3m3
所以
液=1.4103kg/m3
[6] 电子秤放在水平桌面上装有适量水的烧杯放在电子秤上，电子秤示数如图A所示，把被测矿石用细线栓好、缓慢放入装水水的烧杯中，示数如图C所示，则被测矿石的的质量为
m石=650g-350g=300g
[7] 把被测矿石用细线拴好，缓慢放入装有水的烧杯中，矿石未触碰到烧杯底部，电子秤的示数如图B所示，则矿石浸没在水中所受到的浮力为
F浮=Δmg=(470-350)kg10N/kg=1.2N
根据阿基米德定律可知：F浮=水gV排3，又有G=mg=石gV石，且石块排开水的体积等于石块体积，两式联立可得
石2.5103kg/m3
[8]由题可得
F浮石=液gV排4=液(H2-H1)Sg=m石g
因为F浮乙=F浮丙，所以假设烧杯高为h，则
F浮乙=液gV排乙液g(h-h1)S ---------①
F浮丙=液gV排丙液g[V石+(h-h2)S] --------②
整理①②得
V石=(h2-h1)S
因为
石液
所以
液石2.5103kg/m31.5103kg/m3
24．匀速直线运动 二力平衡 接触面越粗糙 木块被撞击后移动的距离 速度 A 探究液体内部压强
【详解】
（1）[1][2]甲实验中，应让木块在木板上做匀速直线
解析：匀速直线运动 二力平衡 接触面越粗糙 木块被撞击后移动的距离 速度 A 探究液体内部压强
【详解】
（1）[1][2]甲实验中，应让木块在木板上做匀速直线运动，则木块在水平方向上的拉力和滑动摩擦力是一对平衡力，据二力平衡原理可知，弹簧测力计的示数即是摩擦力的大小。
[3]甲实验中，保持木块与接触面的压力不变，让木块与较粗糙的桌面接触，弹簧测力计的示数变大，那么滑动摩擦力也变大，这说明压力相同时，接触面越粗糙，滑动摩擦力越大。
（2）[4]乙实验中，球由斜面上冲下具有动能而对木块做功，让木块移动，球的动能越大，对木块做的功就越多，木块移动的距离就越大，所以球的动能大小是通过木块移动的距离反映出来的。
[5]实验中，让小球从斜面不同的高度静止释放是为了让小球撞击木块时具有不同的速度。
[6]乙实验探究的是动能与物体运动速度的关系，且速度越大，动能越大。那么在高速公路上，应对车速进行限制，从而限制其动能的大小。
（3）[7]在探究液体内部压强时，通过U形管液面高度差来反映液体的压强，运用了转换法。
25．甲 匀速 2 74.1% 越大 0.54W
【详解】
(1)[1]由表格中的数据可知，物体上升的高度h与绳子移动的距离为s之间的关系为s=3h，故动滑轮端绳子的
解析：甲 匀速
