微机原理与接口技术第八章作业
课本P292 第7、8题
7. 试设计一个CPU和两片DAC0832的接口电路，并编制程序，使之分别输出锯齿波和反锯齿波。

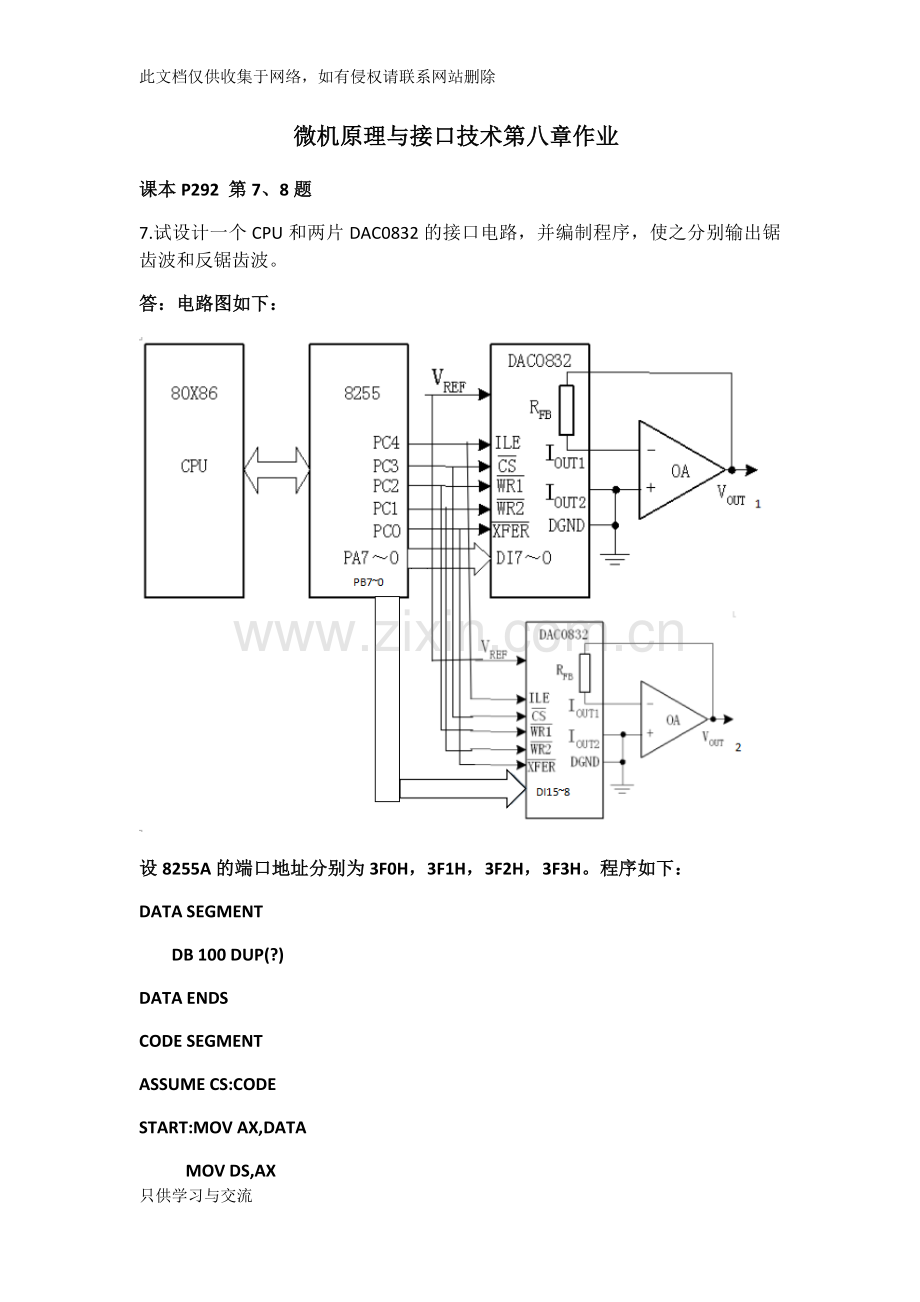

答：电路图如下：

设8255A的端口地址分别为3F0H，3F1H，3F2H，3F3H。程序如下：
DATA SEGMENT
DB 100 DUP(?)
DATA ENDS
CODE SEGMENT
ASSUME CS:CODE
START:MOV AX,DATA
MOV DS,AX

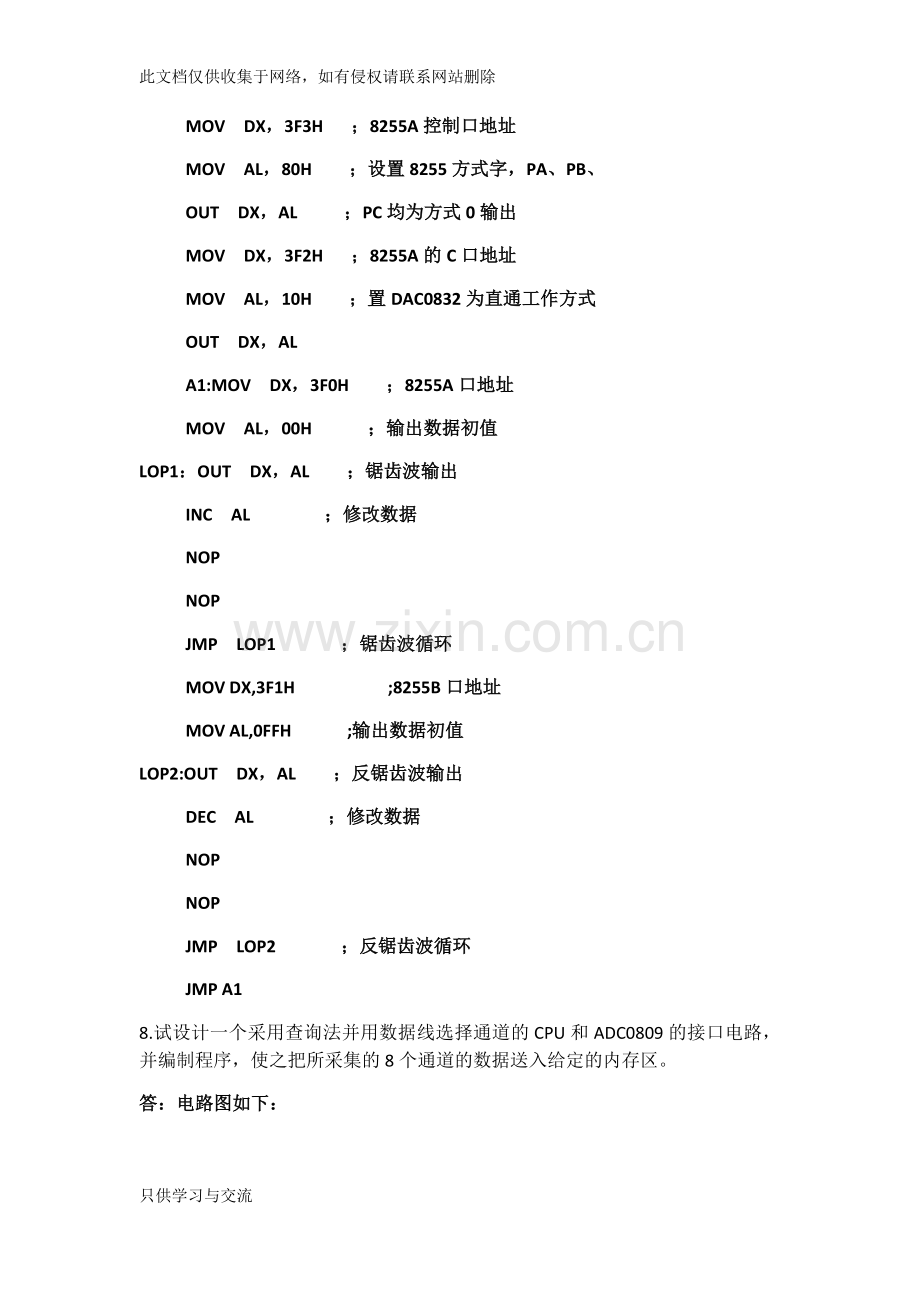

MOV DX，3F3H ；8255A控制口地址
MOV AL，80H ；设置8255方式字，PA、PB、
OUT DX，AL ；PC均为方式0输出
MOV DX，3F2H ；8255A的C口地址
MOV AL，10H ；置DAC0832为直通工作方式
OUT DX，AL
A1:MOV DX，3F0H ；8255A口地址
MOV AL，00H ；输出数据初值
LOP1：OUT DX，AL ；锯齿波输出
INC AL ；修改数据
NOP
NOP
JMP LOP1 ；锯齿波循环
MOV DX,3F1H ;8255B口地址
MOV AL,0FFH ;输出数据初值
LOP2:OUT DX，AL ；反锯齿波输出
DEC AL ；修改数据
NOP
NOP
JMP LOP2 ；反锯齿波循环
JMP A1
8.试设计一个采用查询法并用数据线选择通道的CPU和ADC0809的接口电路，并编制程序，使之把所采集的8个通道的数据送入给定的内存区。

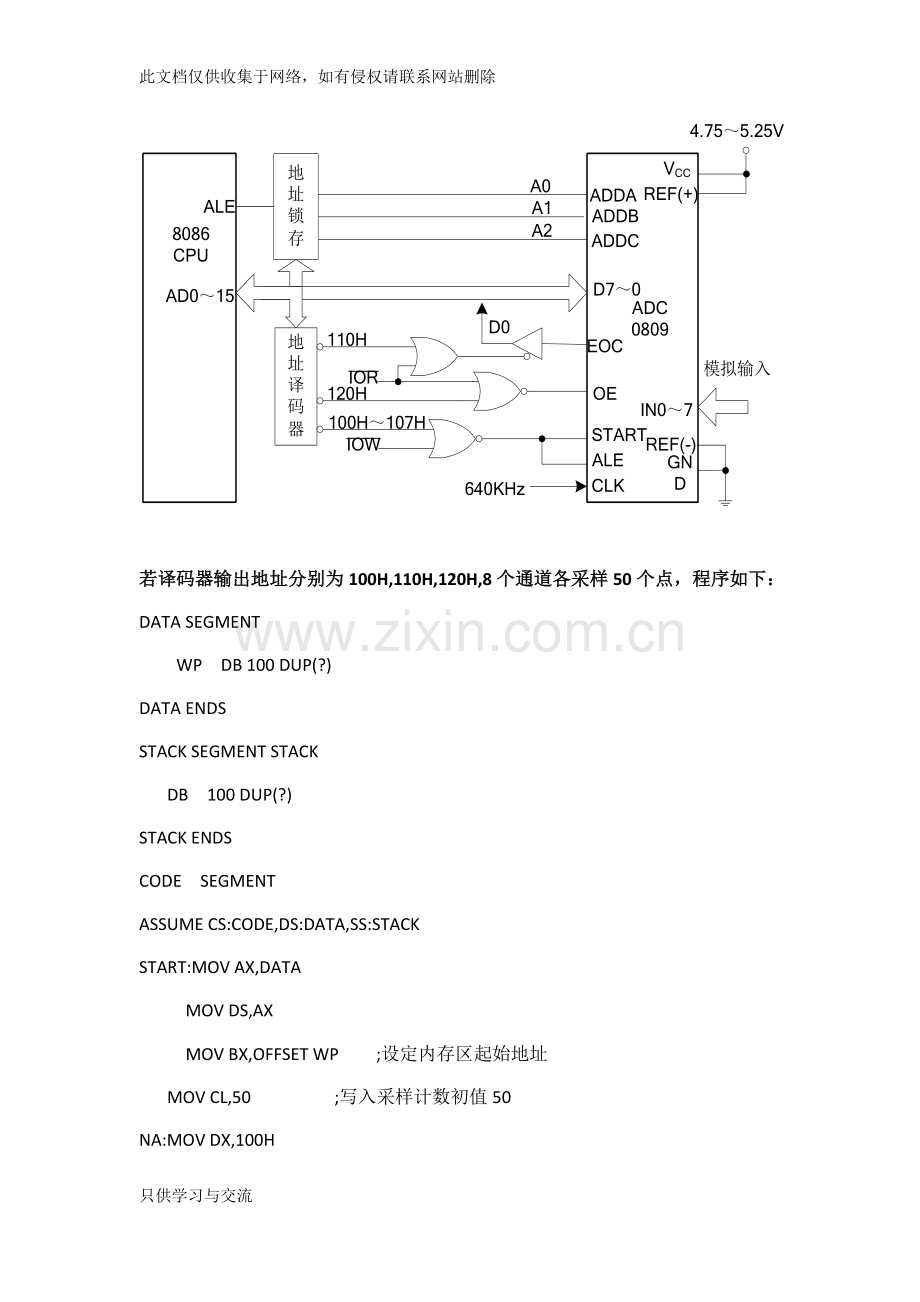

答：电路图如下：

若译码器输出地址分别为100H,110H,120H,8个通道各采样50个点，程序如下：
DATA SEGMENT
WP DB 100 DUP(?)
DATA ENDS
STACK SEGMENT STACK
DB 100 DUP(?)
STACK ENDS
CODE SEGMENT
ASSUME CS:CODE,DS:DATA,SS:STACK
START:MOV AX,DATA
MOV DS,AX
MOV BX,OFFSET WP ;设定内存区起始地址
MOV CL,50 ;写入采样计数初值50
NA:MOV DX,100H
P8:OUT DX,AL
PUSH DX
NOP
MOV DX,110H
WT:IN AL,DX
TEST AL,01H
JZ WT
MOV DX,120H
IN AL,DX
MOV [BX],AL
INC BX
POP DX
INC DX
CMP DX,108H
JNZ P8
DEC CL
JNZ NA
CODE ENDS
END START
