交通网络视频监控系统.docx

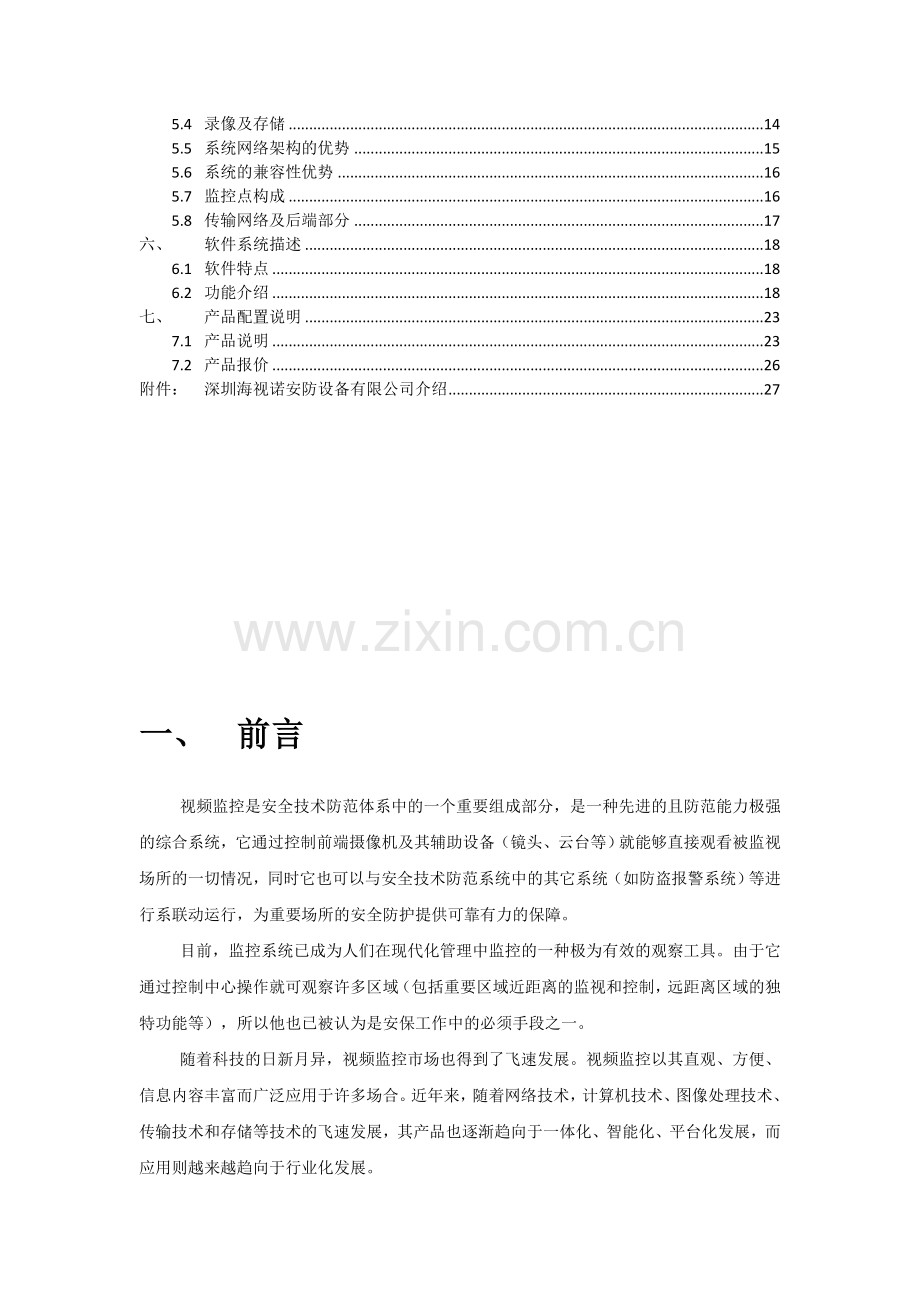

城乡智能数字视频监控系统方案建议书目录一、前言3二、网络视频监控技术介绍4三、应用分析53.1需求分析53.2系统要求53.2网络音视频监控特点63.3联网远程监控管理系统建设需求73.4设备选型原则7四、方案设计标准及原则104.1设计标准104.2设计原则104.3预期建设目标11五、方案的具体实现135.1系统构架图135.2前端点及传输构成135.3后端远程监控及备份145.4录像及存储145.5系统网络架构的优势155.6系统的兼容性优势165.7监控点构成165.8传输网络及后端部分17六、软件系统描述186.1软件特点186.2功能介绍18七、产品配置说明237.1产品说明237.2产品报价26附件： 深圳海视诺安防设备有限公司介绍27一、 前言视频监控是安全技术防范体系中的一个重要组成部分，是一种先进的且防范能力极强的综合系统，它通过控制前端摄像机及其辅助设备（镜头、云台等）就能够直接观看被监视场所的一切情况，同时它也可以与安全技术防范系统中的其它系统（如防盗报警系统）等进行系联动运行，为重要场所的安全防护提供可靠有力的保障。目前，监控系统已成为人们在现代化管理中监控的一种极为有效的观察工具。由于它通过控制中心操作就可观察许多区域（包括重要区域近距离的监视和控制，远距离区域的独特功能等），所以他也已被认为是安保工作中的必须手段之一。随着科技的日新月异，视频监控市场也得到了飞速发展。视频监控以其直观、方便、信息内容丰富而广泛应用于许多场合。近年来，随着网络技术，计算机技术、图像处理技术、传输技术和存储等技术的飞速发展，其产品也逐渐趋向于一体化、智能化、平台化发展，而应用则越来越趋向于行业化发展。再就是近年来各大运营商对网络环境进行了不断升级与完善，整个网络状况有了极大的提高，视频监控系统的网络化应用也越加强烈，同而使得视频监控在某种程度上逐渐打破了布控区域和设备扩展的地域和数量界限，系统网络化将使的整个网络监控系统中的硬件和软件资源以及任务和负载等均能共享，使其防范范围与能力更加强大，智能化程度也越来越高。根据我国安全技防工作的要求，视频监控已经渗透到交通、金融、建筑、政府、司法、部队、医疗、教育、商业、能源、电力、水利、城市治安等各个领域，其应用也是越加广泛。它不仅关系到整个社会的治安与稳定，还和人民的生命与财产安全密切相关。二、 网络视频监控技术介绍网络视频监控以数字信号处理为基础，采用网络化的方式实现信号的传输、交换、控制、录像存储以及点播回放，并通过设立强大的中心业务平台，实现对系统内所有编解码设备及录像存储设备的统一管理与集中控制。对用户而言，仅需登录中心业务平台，即可实现全网监控资源的统一调用、浏览与使用。目前，网络视频监控作为一种成熟的应用形式已逐渐受到市场的青睐。新一代视频监控管理系统不再局限于简单地完成对视频信号的处理、传输、控制，其核心乃是基于整个IP网络的多媒体信息（视频/音频/数据）提供一个综合、完备的管理控制平台。与前几代视频监控系统相比，网络视频监控主要是以网络依托，以数字视频压缩、传输、存储和播放为核心，以实用的智能图像分析为特色，并与报警系统、门禁系统等整合到同一个平台上，从而轻而易举的避免了以往模拟监控系统需要专有布线网络的问题，轻松解决了信号长距离的传输问题，方便的实现了多点远程监控，以及与不同监控系统之间的无缝融合。三、 应用分析3.1 需求分析提供提供现代化的生产管理手段： 通过网络视频监控系统，可以对公路上来往的车辆进行实时全天候视频监。公安部门、交警部门可以对道路的情况进行监控，如果发生意外事件，还可以提供有利的证据。3.2 系统要求1) 系统的稳定性远程监控系统在企业现代化的管理过程中占据了重要的地位，所有的音视频数据、ERP数据信息和其他网络活动都要通过这一系统来完成，所以系统的安全稳定性非常重要，我们在方案设计阶段应该充分考虑这一系统要求，通过选购成熟稳定的网络产品、监控产品、各配套设备，严格规范的施工过程和科学的管理体系来对整个系统的稳定性进行保证。2) 易维护性一个系统的易维护性是系统的一项非常重要的指标，对于一个较大的系统，统一的规划，结构化的设计，设备、器材、软件尽可能统一采购，统一管理，选择合格的供应厂家是保证系统易维护性的关键。3) 综合性根据客户的实际要求，目前的企业资源管理信息系统（ERP）已经通过计算机网络正常运行，现在要求实现的网络视频监控、安防报警等系统也需要利用计算机网络平台（可在现有基础上进行适当升级）。4) 可扩展性企业的系统需求也是逐步完善的，这就要求系统的设计要留有充分的可扩展余地，在总部、各分部、需要对系统进行扩充或升级时可以方便地完成。5) 安全性数据在网络中传输的过程，为防止信息被窃听或截获，必须将数据加密，同时我们还要考虑到网点内部的网络操作系统是否健全，能否保证有完善的用户安全机制及可防御来自内部和外部的恶意攻击。3.2 网络音视频监控特点音视频监控一直是人们关注的应用技术热点之一，它以其直观、方便、信息内容丰富而被广泛应用于许多场合。从摄像机、电视机出现的那天起，原始的图像监视系统就已诞生。它被广泛应用于保安、生产管理等场合。本地图像监控系统主要由摄像机、视频矩阵、监视器、录像机等组成，由视频线、控制线缆等连接。本地图像监控系统一般采用模拟方式传输，采用视频电缆（少数采用光纤），传输距离不能太远，主要应用于小范围内的监控，如大楼监控等。监控图像一般只能在控制中心查看。 数字视频压缩编码技术的日益成熟，微机的普及化，为基于PC的多媒体监控创造了条件。多媒体监控系统是一般采用下面的结构：在远端监控现场，有若干个摄像机、各种检测、报警探头与数据设备，通过各自的传输线路，连接到多媒体监控终端上，多媒体监控终端可以是一台PC机，也可以是专用的工业机箱组成多媒体监控终端。除了处理各种信息和完成本地所要求的各种功能外，系统利用视频压缩卡和通信接口卡，通过通信网络，将这些信息传到一个或多个监控中心。基于PC的多媒体监控系统功能较强，但稳定性不够好；功耗高；需要有人值守；同时，软件的开放性不好。特别是难以支持远程图像监控。随着技术的进步，现在出现了一种新型的网络化远程视频监控，即基于嵌入式技术的远程网络饮视频监控。基于嵌入式技术的远程网络视频监控主要的原理是：网络摄像机内置一个嵌入式芯片，采用嵌入式实时操作系统。摄像机传送来的视频信号数字化后由高效压缩芯片压缩，通过网络传送至监控主机。网络上用户也可以直接在计算机上观察图像，授权用户还可以控制摄像机云台镜头的动作或对系统配置进行操作。 由于把视频压缩集成到一个体积很小的设备内，可以直接连入以太网，达到即插即看，省掉各种复杂的电缆，安装方便（仅需设置一个IP地址），用户的使用也简单，仅需操作软件。并且基于嵌入式技术的设备可以在最大程度上兼容其他分公司现有网络，无需再次投入大量资金用于各种线路的铺设及前端模数转设备的采购。可以说基于网络摄像机的物流业联网远程监控管理系统在最大程度上为客户节约了投资。3.3 联网远程监控管理系统建设需求具体的需求如下：u 新建网络，设备用网络高清高速球，用光纤连接，实现千兆交换到桌面。u 所有的视频信号传输，音频信号传输，镜头控制，云台控制要求均通过本地网络信息点的千兆网线实现，视情况另增布音频线，视频线及控制线。u 所有设备必须内置WEB服务，可直接在线配置。u 要求系统支持ISDN、ASDL、ETHERNET、SDH、WLAN等异构网络；u 各区域要确保监控、录像时间的准确性，所有设备必须具备基于硬件本身的时间戳和文字标，同时支持在线与网络中标准设备同步时间。u 要求系统支持自适应速率控制：根据网路带宽的实际变化，调整输出码流，使得用户获得与当前网络带宽相匹配的图像质量；要求网络数字摄像机根据网络情况具备降帧增帧功能。帧数由025帧/秒可调，并且图像。u 考虑到各区域的的安全、防盗的因素，设备支持报警输入和联动输出，可外接第三方的报警设备。u 多个预置位设定，可快速灵活的定位于重点布防位置。u 必须具备不少于三个可配置窗口的移动侦测功能，可触发报警录像，同时保留最少3秒的报警前录像。u 可直接使用PC架构的数字电视墙实现统一监看，避免数据重复转换u 要求能使用非服务器配置的一台主流PC上实现不少于30个点的录像存储，实现低成本投入，高效益产出。u 系统可自动检测当前的PC资源占用率和磁盘分配情况，便于及时进行调整。u 要求实现广域网远程传输控制功能；要求系统支持DDNS及P2P，保证基于公网的远程访问可通过所有运营商（联通、移动、电信、网通、铁通等）的网关及防火墙，支持通过城域网、广域网进行远程实时监控访问、支持远程实时录像、远程录像资料下载回放功能。3.4 设备选型原则1) 数字监控系统的优越性现今视频监控系统已经步入了全数字时代。这将彻底打破“闭路电视系统”模拟方式的结构，从根本上改变了视频监控系统从信息采集、传输处理、系统控制的方式和结构形式，也标志着监控正在走向现代“四化”阶段即：u 前端 一体化： 监控系统前端一体化意味着多种技术的整合、嵌入式构架、适用和适应性更强以及不同探测设备的整合输出。为系统集成化奠定了基础。 u 传输网络化： 视频监控系统的网络化意味着系统的结构将由集总式向集散式系统发展，集散式系统采用多层分级的结构形式，将使整个网络系统硬件和软件资源以及任务和负载得以共享，这也是系统集成与整合的重要基础。 u 处理数字化： 信息处理数字化意味着信息流的数字化、编码压缩、开放式的协议，具有微内核技术的实时多任务、多用户、分布式操作系统，以实现抢先任务调度算法的快速响应，硬件和软件采用标准化、模块化和系列化的设计，系统设备的配置具有通用性强、开放性好、系统组态灵活、控制功能完善、数据处理方便、人机界面友好以及系统安装、调试和维修简单化，系统运行互为热备份，容错可靠等功能。 u 系统集成化： 系统集成化正是由于构建系统的各子系统均实现了网络化和数字化，特别是使视频监控系统与弱电系统中其它各子系统间实现无缝连接，从而实现了在统一的操作平台上进行管理和控制。网络数字摄像机/视频服务器为高科技网络监控产品，该产品可以直接利用综合布线在局域网中进行图像传输和利用公网进行广域传输，内部集成有拾音器和音频输出接口，具有报警信号传感器的输入接口和联动报警输出接口，可以外接两路报警信号传感器和一路报警连动设备。利用综合布线网络和广域公众网络进行局域网和广域网的图像传输，并进行实时监控。系统所需的前端设备少，连线简洁；后端仅需一套软件系统即可。网络数字摄像机/视频服务器集成了图像声音采集模块、图像声音处理模块、图像声音压缩模块和以太网控制器的功能，将图像转换为基于TCP/IP标准的数据包，使摄像机所摄的画面通过以太网接口直接传送到网络上。通过网络即可远端监视画面。网络数字摄像机采用了最先进的图像声音传感器技术、图像声音处理技术、图像声音压缩技术、数据加密技术和网络传输技术，具有强大的功能。内置的系统软件能实现真正的即插即用，使用户免去了复杂的网络配置；内置的I/O端口和通讯口便于扩充外部周边设备如：全方位云台，可变镜头和其它自定义控制设备等，一路485接口，可连接各种报警传感器、联动报警设备和其他扩展控制设备。2) 良好的性价比所需设备极其简单，系统的控制全由后端的软件系统实现，采用网络数字摄像机进行监控，所用的线缆为标准的计算机网络信息线路，可以为光缆或双绞线，网络数字摄像机只要插入标准的信息座即可以正常工作，标准的信息座除了可以连接网络数字摄像机外，还可以连接其他的网络设备，这样就可以在整个单位采用综合布线系统实现终端、计算机网络系统、监控报警系统、电话系统、ERP等几乎所有信息系统的布线问题。3) 延伸性好监控点的增加和减少灵活方便，当需要增加监控点，监控主机时，只需要通过现有网络增加一台摄像机或PC机即可，而不需要对现有布线系统做任何改动。由于增加和减少监控点不需要重新敷设电缆，只需要将网络数字摄像机连接到标准的信息座，并进行相应的软件设置即可，这样就可以非常方便地进行系统变动，尤其适合保密活动的进行。4) 信息便于传输、储存和处理采用网络数字摄像机/视频服务器进行监控，使整个系统的信息完全数字化，用户可以在网络的任何地方对任何监控点进行监看（只要有监看的权限），可以将监看到的监控点信息进行数字录像，可以对录像信息进行检索编辑处理等。5) 可靠性高主要设备网络数字摄像机采用了嵌入式实时操作系统，所需设备简单，功能一体化，而图像的传输是通过综合布线网络实现的，系统的可靠性是相当高的。6) 安全性好系统设置了不同等级的使用者权限，仅有最高级权限的用户才可对整个系统进行设置或更改。没有权限的用户是接收不到图像的。图像数据的存储是专有的格式。7) 软件功能强大标准的CS结构软件/WEB服务软件相结合，界面友好。四、 方案设计标准及原则4.1 设计标准本方案遵循相关标准的最新版本，系统的所有设备和材料，均应依照标准规范进行设计、制造、检验和试验，并应满足规范或要求。4.2 设计原则u 实用性：系统的各子系统，包括数据、语音、视频、控制等都满足国际标准，具备友好的用户界面，管理功能完善，方便实用。u 扩展性： 基础设施（材料、部件、通讯设备）都采用国际标准， 因此无论计算机设备、通讯设备、控制设备随技术如何发展，将来都可很方便地将这些设备联到系统中，对于系统的扩容及各部调整带来很 多方便性。配合下一特点更加增强了系统的可扩展性。u 安全性： 数字化网络监控系统最大特点之一就是利用现有的，成熟的计算机存储技术存储来自网络摄像机传送的数字图像。一方面保证了高效，可靠的存储，另一方面易于存储的扩展，从而组成更大的存储空间。结合专业监控管理软件，不仅轻易存储来自网络摄像机采集到的数字图像，而且可以侦测网络摄像机是否正常工作，有否遭到犯罪分子破坏。同时提供强大的录像检索，可以迅速检索到发生事件时段的录像资料。为处理事件提供强有力的图像证据资料。u 模块化： 所有用于连接这些设备的适配件都是标准件，并且形成一定的功能模块，如各个采集终端作为一个独立的运作单元，其自身可以实现音视频的采集、压缩、传输等功能。作为独立模块运作对系统的扩展来说非常方便。u 可靠性： 在系统设计中除选用符合国际通用标准的、技术上成熟的名牌产品以确保其可靠性外。还在设计中根据其功能、重要性等分别采用冗余、容接等技术，确保系统的长期稳定运行。在本系统的设计中，对各子系统的可靠性作了充分考虑，具有高效、快速的故障自诊断和自恢复功能。u 成熟性、兼容性： 本系统设计中优选成熟、稳定、运行良好、技术可靠 的设备。系统设计布置各种先进的监控设备，可方便地接入网络视频服务器，系统具有良好的兼容性。u 性能/价格、数字化： ： 本方案中，性能/价格结合实际情况，在数字/模拟均可实现的情况下首选数字信号。系统设计将充分结合金库管理的具体特点，从长远考虑，一切实际需要出发，既要符合设计任务书和相关规范要求，保证高质量、高可靠性。又要做到优化设计、避免大材小用、优材劣用，保证系统较优的性能价格。u 系统高度集成化： 传统的设计是将各监控子系统做成自封闭的系统，因此在实现环境量集中监控时，通常会发现监控系统设备数量多，设备利用率低，很难实现集中管理等缺点。本方案充分利用现代通信技术、计算机网络技术和远程控制技术，将各分散的子系统集中用光纤线路传送至监控室。功能强大的 WINDOWS软件与先进的数字传输体系完美地结合在一起，通过完善的程序设计真正实现智能化控制管理。u 系统可管理性原则： 全中文操作界面，操作简便。监控中心操作人员经简单说明后即可熟练操作整个监控系统。u 灵活性：系统中的任何一部分的联接都是灵活的，即从物理布线，到数据通讯，语音通讯，视频通讯、监控设备的联接都不受物理位置和这些设备类型的限制。4.3 预期建设目标u 系统具有监控录像网络实时预览功能（支持单画面、多画面和全屏显示和轮循显示、支持实时日期和时钟叠加），同时每路图像可允许多个网络客户端同时进行网络浏览。u 系统具有对前端摄像机的控制功能，如远程配置、方向控制、变焦控制、定时控制等。u 系统具有监控录像的存储、查询与回放；图像抓拍；日志管理等功能。u 系统具有双向语音对讲功能，通过联网即可实现各级监控相互通话。u 系统支持多级电子地图设定与管理。u 系统具需保证其图像在局域网和广域网上均能进行网络传输。u 系统具有报警联动功能，如布防、地图关联、信息提示报警、语音报警、Email通知报警等等。u 系统具有管理员分级管理功能、管理员用户可在监控主机和客户端上对监控网络内用户进行相关权限设定、级别设定以及进行增、删、改等。u 系统需支持电视墙与大屏分割显示。u 系统需支持不同类型的存储。u 系统操作界面与功能菜单需要简洁明了，操作时则需要简而易用，并支持键盘、鼠标或遥控操作。五、 方案的具体实现5.1 系统构架图 5.2 前端点及传输构成u 监控中心和各监控区域都安装摄像机；u 摄像机可直接连接到标准的以太网络中；u 为摄像机设置合法的IP，只需使用如192.168.1.*等内部IP即可实现远程访问；u 提供免费DDNS的动态域名解析服务实现IP地址的实时捕捉，支持ADSL等动态IP接入方式；u 通过路由器自带的端口映射功能直接连接到INTERNET；u 使用光纤连接；u 在各网点内无需任何电脑的支持，即可正常工作。5.3 后端远程监控及备份u 远程监控点（管理者或用户）可通过专用或INTERNET网络对网点的情况环境过程进行监控、录像；u 本地可对各区域网点过程进行监控、录像；u 应用普通电脑配合专业软件，集显示、录像于一体，可得到全部信息；u 可通过专业软件PC架构合成任意数目的数字电视墙；u 工作人员通过本系统掌握各区域的情况，被监控的区域所发生的一切尽收眼底；u 系统操作人员通过对系统的操作，可观察所有的视频图像，并可同时任意切换录像，或者同时录下各区域的视频图像；u 领导和值班人员可通过远程直接访问到网点现场图像；u 在获取图像和声音的同时可以远程控制摄像机进行姿态调整；u 通过摄像机自带的移动侦测，可同时设置3个窗口进行触发报警和录像；u 由于系统采用了先进的数字处理技术，可以在回放以前资料的同时不影响正常录相，保证了资料的完整性；u 可以利用抓拍功能使图像更加清晰，可以将重要资料进行备份和打印，这将有利于重要资料的保存和管理。图片采用数字水印的高新技术，可保证证据不被修改和唯一性；u 直接发送现场图片到指定的邮箱或FTP，同时联动短信息报警；u 系统中心具有网络功能；支持ADSL、LAN、PSTN、ISDN、DDN等网络功能，通过授权可以共享系统资源。作为临时抽检的领导也可在任意接入网络的电脑上上进行远程授权监控并可控制前端设备。5.4 录像及存储u 点击录像按钮，则可以把视频流以及音频流记录到本地电脑设定的路径中。录像时，在视频播放区域的状态栏中将提示正在录像。再次点击录像按钮，则停止录像。u 各个监控点网络摄像机支持最大分辨率720P，虽然支持 H.264/MJPEG压缩算法,支持SD卡前端存储，但长时间的存储，本身自带的存储功能不能满足用户的要求，需要通过存储设备集中存储，视频资料保存时间可自己根据需求设定。u 存储的运用IP存储，可以降低办公成本和维护成本。IP 存储采用全球统一的标准化的TCP/IP协议，先天就具备了标准化、开放的特点。IP存储的标准化，避免了建设与业务网络完全异构的FC存储网络，以及相关的专用电缆、FC交换机和转换设备。服务器只需要采用标准的千兆网卡，就可以获得高性能的存储服务，大大降低了接入和维护成本。u 传统的FC存储采用的是封闭的协议，主要应用于局域范围内。虽然采用昂贵的协议转换可以连通两个广域范围的SAN孤岛，但仍然无法做到资源的透明部署和分配。由于采用了标准的TCP/IP协议，IP存储突破了距离的限制，理论上只要IP可达，数据就可达。这就为城域、广域内的数据集中和分发提供了基础。在IP存储基础上形成的远程存储（广域网）、远程容灾、广域数据集中等解决方案，使得数据可以在广域范围内自由的流动，解决了广域环境下的是海量数据存取和保护的难题。u 视频数据存储，按照监控录像要求，每路每小时录像的大小为：450MB，那么30天N路（具体路数，得根据实际区域需求而确定）录像所需要的硬盘空间大小为：（450MB*24小时*N路*30天）/1024，按摄像机实际数量配制存储服务器硬盘的大小。u 计算方法如下：设置的码率乘以时间（秒），再除以8，再除以1024，就得到占用多少M空间了。例子： 比如单路网络摄像机，把设备码率设置为1024k/S（完全满足流畅度），要录像一个月，占用多少空间？结果：1024k*3600秒（每小时）*24小时（每天）*30 / 8 (字节与位的换算) / 1024(换算成M)=324000*1（路）=324Gu 根据计算，码率4096k/S，30路，录像一个月，需要46T空间。5.5 系统网络架构的优势网络摄像机的工作方式是标准的网络方式，前端摄像机搜集的信息包括音视频信号都通过视频线进行传输，完全兼容现有的局域网系统；监控系统的信号传输并不独立于局域网进行工作，而是完全兼容上述网络资源，所以不需要进行二次布线工程，只需将网络摄像机就近接入网络就可正常工作。后期的维护工作亦可体现网络结构的优越性，即使用户需要添加或者改动监控点，也无需再次进行布线工程与规划工作。只需少量的网线铺设就可以与已有系统无缝连接，给用户带来极大便利。5.6 系统的兼容性优势网络传输、并且遵循已有的网络协议与网络结构是监控系统有别于传统闭路监控系统的显著特征、也是我们系统得以迅速推广并得到认可的原因。在现有的诸如ISDN、ASDL、ETHERNET、SDH、WLAN等异构网络中都可以畅行无阻。众所周知，传统闭路监控系统之所以不能快速普及，很大程度上是因为其工作方式必须要求铺设专用的铜轴电缆线以进行信号传输。而铺设线路的施工难度与施工费用是很多用户选择放弃的原因。而我们系统的先进研发理念使其在起步阶段就选择了具备极大发展潜力的新网络结构，不仅在信号传输上采用网络方式，在工作方式及衍生功能的实现上也尽量切合网络架构。因此我们系统可以实现诸多流行的诸如远程监看、远程管理、甚至手机监视等等强势功能。时至今日，网络已逐渐成为必不可少的通讯手段，越来越多的用户奠定了网络时代的提前来临，而我们系统正因为适应了网络发展的潮流才可以在安防同类中脱颖而出，成为时代的先锋。各种形式的网络方式都与我们系统相兼容，用户无需担心在已有结构上产生较大改动。本方案主要采用的是我公司的网络数字音视频监控设备。网络摄像机基于以太网络标准数据包方式。除了本身具备高清晰图像压缩和网络转换功能外，还可接内置的工业标准的I/O端口。5.7 监控点构成监控系统由网络摄像机组成。多路前端设备将实时图像上传到总控室，实现对各区域的实时可视化监控。5.8 传输网络及后端部分总控室设置监视器、解码器、电脑，集显示、录像于一体，可得到全部显示图像。由于前端采用了网络摄像机配置，所有视频信号经过处理后转化为基于TCP/IP的数据包，使摄像机所摄的画面通过RJ-45以太网接口直接传送到网络上，通过网络即可远端监视画面。工作人员过本系统掌握各区域点的情况，被监控的地方所发生的一切尽收眼底。系统操作人员通过对系统的操作，可观察所有的视频图像，并可同时任意切换录像，或者同时录下每个监控点的视频图像。由于系统采用了先进的数字处理技术，可以在回放以前资料的同时不影响正常录相，保证了资料的完整性，也可以利用抓拍功能使图像更加清晰，可以将重要资料进行备份和打印，这将有利于重要资料的保存和管理。系统中心具有网络功能；支持LAN、PSTN、ISDN、DDNS等网络功能，通过授权可以共享系统资源。在LAN上可以进行实时监控，或在INTERNET上进行远程监控并可控制前端设备。电视墙构建与监控中心，由四台PC+VGA电视构成，在每台显示器上可以轮流显示用户定制的画面（即单画面、二画面、四画面、八画面、九画面、十六画面）由软件控制对画面进行轮流切换，由此实现在少量显示器上对多画面监控点进行巡视。而在电视墙运用中，如何巡视和切换都可以由用户自己进行订制，软件的亲和度与适应性都非常出色，用户可以决定任意画面静止或循环显示，也可以让画面在轮流指定的监控点间切换。软件的强大给用户带来了高度自由的操作与良好的适应性，任何用户在使用一段时间后都可以快速掌握该软件的操作与基本维护，而软件的管理基于SQL的强大机制，可令用户轻松自如。在解决集中监看的同时，每台计算机可提供最多128路的录像服务，集中存储，集中管理。六、 软件系统描述6.1 软件特点u 本系统包含用户界面、功能模块、基于数据库的软件平台、底层驱动模块（控件）等部分。 u 通用性。本系统的运行平台为Windows通用平台，不需要特殊的软硬件支持。u 本系统的所有录像生成时间由内嵌程序时钟生成，可作为证据资料。u 系统触发报警时间在2秒左右，灵敏度极高且误报率低。u 支持视频、音频、以及各种传感器信号的采集与处理。u 多网合一系统运行在标准的TCP/IP网络环境上，可与办公、管理网络实现多网合一。u 分布式监控。授权的用户可在网络上任何一台计算机上运行授权的所有监控及管理功能。u 多点监看。多个用户可同时监看一台摄像机的音视频数据。u 完全数字录像及回放。录像可直接录制为磁盘文件，和普通计算机文件一样进行存储/传输，并通过计算机进行回放。u 完善的安全控制。多用户支持，可对用户、摄像机、功能模块进行全面的安全控制，保证信息的安全。6.2 功能介绍该联网远程监控管理系统，实现全软件操作，功能强大，所有模块在功能上相对独立，彼此间也存在着很强的逻辑关系，最终用户可以根据需要选择其中部分功能模块，即插即用。具体功能详见列表。编号功能模块模 块 功 能 描 述AA1、单画面监控1、以单画面方式进行网络电子实时监控并控制云台（上下、左右）及镜头（远近、明暗、清晰度）；2、以单画面方式手动/自动循环监控，可自由更改设定循环间隔时间、暂停循环等功能；3、支持列表显示摄像机的当前状态，监看画面上可实时显示正被监控的摄像机或地点名称等信息，支持监控时声音模式（监听模式、静音模式）的自由切换；4、支持监控时的手动备忘文字纪录及后期查询；A2、1/4画面监控5、以1/4画面完成网络视音频实时监控、循环监控等功能；6、支持临时自由添加或删除参与循环监控的摄像机、更改循环间隔时间、暂停循环等功能，并可任意固定显示某一路或多路摄像机停止循环，而让其他摄像机继续循环显示；A3、1/4/6/8/9/16画面监控7、以1/4/6/8/9/16画面完成网络视音频实时监控、循环监控等功能；BB1、本地录像1、在监控时，自由选择其中几路正监看的实时网络视音频在本机上进行手动本地录像；B2、系统录像2、与系统策略配合实现网络分布式后台自动录像功能（利用1台或多台网络录像服务器）；CC1、本地回放1、可对本地录制的录像资料进行选择回放；2、回放时可进行暂停、停止、播放等操作，支持4级速度进行回放，具备快进、快退功能，并有手动拖运播放进度条进行定位播放功能； 3、支持回放时，实时显示资料录制的地点、时间等信息； 备注：单选本地回放，系统仅能支持手动录像资料的回放，不支持系统录像资料的任何形式的检索回放。C2、网络回放4、具有相应权限的用户可配合副控软件（或浏览软件）在网上任意终端中，以摄像机名称、地点、录像日期时间等为参数对网络录像服务器上的录像资料进行查询、检索、回放；C3、下载回放5、具有相应权限的用户可配合副控软件（或浏览软件）把网络录像服务中的系统录像资料通过网络进行下载到本地后保存、回放（以提高网络使用效率及回放质量）；DD1、安防报警1、支持对报警信号进行处理并于软件屏幕上进行显示；2、支持对传感报警系统的参数设置； EE1、用户管理1、具有用户管理、摄像机管理、权限管理、系统维护等几大功能；2、可自由添加、删除、设置网络数字摄像机；设置更改摄像机的IP地址、子网掩码、网关、每秒图像帧数、图像分辨率、访问口令、摄像机名称等一系列参数；3、支持用户的添加、删除、修改及相关权限的管理设定；4、具备嵌入式应用软件网络更新功能；E2、摄像机管理E3、权限管理E4、系统维护FF1、分时录像策略管理1、配合系统录像的功能，实现了多种自定义的、灵活多变的系统策略，可自由设定多达几十条的量身定制的系统策略；2、实现诸如分布式录像（利用多台分布式网络录像服务器），分区录像（整个网络不同区域由不同指定的录像服务器进行录像），定时循环录像，分时录像（可自由设定不同时间段进行自动后台录像，并可按自订的时间划分录像文件的大小），录像资料文件的定时上传备份管理，资料的检索查询管理等一系列系统策略功能。F2、分布录像策略管理F3、定时循环录像策略F4、录像检索查询管理F5、文件上传备份管理GG、现场电子地图支持以电子地图的方式显示现场图像，并同报警信息结合，在有突发报警时，以直观图形和声音方式提示报警HH、数字化电视墙管理1、配合相应硬件设备实现数字电视墙的功能；2、可将摄像机现场实时网络视频流分配显示于电视上；3、支持在电视墙上固定对应显示摄像机、任意指派对应显示、循环显示等功能；4、循环显示时可以任意定格显示或继续循环显示；II、广域网传输控制1、配合相应硬件设备实现广域网远程传输控制功能；2、支持通过城域网、广域网进行远程实时监控访问；3、支持以WEB页面、客户端软件两种方式进行访问；4、支持远程实时录像，远程录像资料下载回放功能；5、支持远程用户间交互对话等功能； JJ、副控监控管理支持具有相应权限的用户利用该软件实现整套系统相应功能的设置、管理、操作（如1/4/9/16画面的监控、循环监控，系统录像、系统管理等一系列功能）；KK、双向语音对讲支持用户在网络中任意位置进行双向语音对讲，即可接受现场声音，也可实现语音远程广播LL、动态移动报警区域划分可在屏幕上任意定义三个移动报警区域，做触发录像等行为u 祯数的可调性为了让摄像机适应各种网络环境，在不同的网络带宽条件下可灵活调整祯数以获得最佳画质。摄像机同时也支持传输协议的选择与各种可调的画质参数可选择HTTP传输协议并适当降低画质量以适应低带宽环境可选择UDP传输协议并选择高品质画质（高带宽环境）u 画面细节调整为了获取好的视频画面，仅仅依靠摄像机本身的适应能力是不够的，系统软件提供了一系列的细节调整以便用户获得当前环境下的最佳影像。视频画面的明暗度、灰阶度、对比度、色彩等选项都可成为决定画面质量的决定性因素，因此系统提供了对各部份细节的调节。u 移动侦测功能网络摄像一体机允许用户自定义最多三个不同区域的动态视频检测窗口，为监控特定的区域。画面中窗口即为移动侦测窗口，定义的范围内没有移动物体时摄像机不会发出报警，但是当出现某些移动物体时摄像机会给出报警行为。定义范围内有物体出现，摄像机已开始发送报警并开始录像。u 联动报警功能网络摄像机提供通用I/O接口，包括一个数字输入和一个继电器输出。脚1和脚2可连接到外部传感器上，监控电压状态，初始值是低。脚3和脚4能用来打开或关闭外部设备。询问外设的供货商得到连接的正确方式。u 网络配置功能系统提供针对每个设备的IP设置，如果网内存在DHCP服务，则网络摄像机可以接受分配的IP，且摄像机的各项网络参数均可调整。管理员可以按照当前的网络来随意修改网络设定。管理员应该按照服务提供商给的参数来修改服务器的网络设置（配置信息包括“IP 地址”、“子网掩码”、“网关”、“DNS”和“连接类型”）。改变完网络设置后，确认。到存储参数，点击存储参数,再点击重启设备进行修改保存。如果不进行此步，所改的设置，将为无效。u 数字报警功能基于应用中的数字I/O设定，系统会在事件发生时发送带图像的e-mail或将图像上载到FTP上。在这种情况下，网络摄像一体机会需要网络连接，将自动拨出到预置的外部服务器上。当连接成功建立后，网络摄像一体机会发送连接日志以告知所获取的网络设置。u 日志管理功能系统提供丰富的日志查询功能，可了解用户登陆时间、使用情况、离线时间等多类信息，为管理员提供最大程度的管理咨询。u 录像管理功能系统提供计划与手动两种录像方式，可适应用户不同需求计划录像是管理员预先订制的，遵循一定规则的录像方式，可实现无人化录像管理。即使管理员不在监管中心，服务器仍然会按预设的计划进行录像。u 监控权限管理功能整个系统中，我们提供了3种级别的用户。(一) 管理员用户，拥有摄像机的设备所有权限（设备的参数设置、浏览、控 制、录像等功能）(二) 高级操作员，拥有部分（浏览、控制、录像等功能），(三) 普通用户，只有浏览功能。这样的划分可让系统资源得到合理运用，最大限度发挥系统资源优势。u 多画面监控功能客户端软件系统可支持16画面的同屏监控，如需要更多监控画面支持，可通过画面的循环来实现。u 虚拟域名（DDNS）功能对于拨号上网的用户来说，他们的主机在每次上网时的IP地址都是发生变化的，因此要想在拨号主机上创建服务器的话，在DNS的设定上是很困扰的。我们可以申请免费的DDNS来实现动态域名解析的功能。用户可通过网络摄像机内建程序很方便的进行虚拟域名的申请与管理，该功能可从根本上解决动态IP的难题。七、 产品配置说明7.1 产品说明 HN-D3005V网络高清高速球u 采用200万像素摄像机，最大可到1280x720输出u 可通过IE浏览器观看图像并实现控制u 采用H.264视频压缩算法和高性价比的海思芯片和平台，性能可靠稳定u 一体化集成设计，结构紧凑，内部设置数据断电不丢失u 精密电机驱动，反应灵敏，运转平稳，在任何速度下操作平滑无抖动u 屏幕中英文菜单功能及屏幕操作提示功能，可用密码保护设置数据u 旋转速度根据镜头变倍倍数自动调整u 具有防雷、防浪涌
