电线来料检验规范

文件编号: W-QA3-001___

发 行 章: ___

版 本: A

页 数：_____2页________

制订：_________________

审核：_________________

核准：_________________

B-QA-023

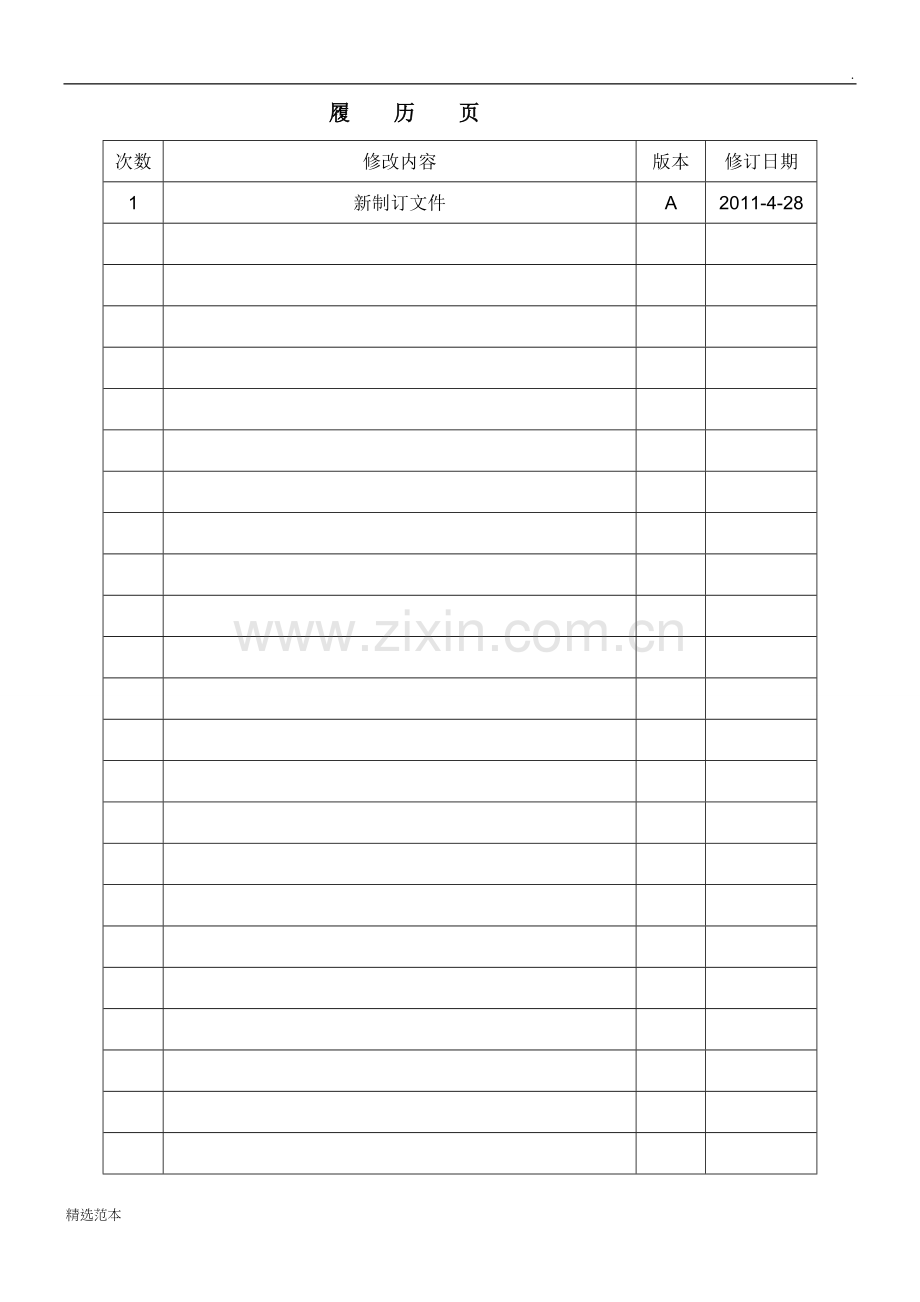

履 历 页
次数
修改内容
版本
修订日期
1
新制订文件
A
2011-4-28

B-QA-004

文件名称：
电线来料检验规范
文件编号
W-QA3-001
版本
A
制订日期
2011-4-28
页次
1/2
1 目的
确定电线来料检验规范，确保其来料满足我司品质的要求
2 适用范围
适用于我司国标电线来料检验
3 定义
无
4 质量判定标准
质量判定标准
AQL值: CR：0；MA：0.4；MI：1.0
CR类不合格：单位产品的重要安全特性不符合规定，或者单位产品的质量特性极严重不符合规定。
MA类不合格：单位产品的主要特性不符合规定，或者单位产品的质量特性主要不符合规定。
MI类不合格：单位产品的一般质量特性不符合规定，或者单位产品的质量特性轻微不符合规定。
5 相关内容
检验类别
检查项目及质量标准
重要
程度
检验方法及用具
抽样标准
安全
1. 美规及单绝缘电线耐压测试：将引线一端导体与耐压测试仪接地端连接，调节耐压测试仪高压/电流至AC1500V/0.5mA，用耐压测试仪的高压输出棒探打引线表面，时间1秒，不能有漏电。
CR
耐压测试仪
MIL-STD
-105E LEVEL-II
2．欧规双绝缘电线耐压测试：将电源线欧洲插接入高压机接地端，调节耐压测试仪高压/电流至AC4000V/0.5mA,用耐压测试仪的高压输出棒探打电源线，时间各5秒，不能有漏电。
CR
功能
1．线芯截面积测试：将电线尾的金属导线任意取一条用千分尺测量其直径d，然后数一下导线的根数n，按公式S=nπd2/4计算出电源线导线的实际截面积S，与对应电线规格S值相符，（根据附表1）
MA
千分尺
定量2PCS
2．材质检查：将电线尾的金属导线，用刀片刮开表层，确认无铜包铝，空心线现象。
CR
刀片
3．导通极性测试：用万用表测试，测试电线两极性，极性和导通测试不能出现极性错误或两端不导通。
MA
万用表
MIL-STD
-105E LEVEL-II
结构
1．结构尺寸：插头尺寸，电线长度，开胶长度、浸锡长度和扎线长度等符合工程图纸要求，不能有规格不符、
MA
目测
样板
2．电线及连接插头上印字、型号、耐温度及UL认证号或VDE认证等与工程资料或确认样板一致，不能有错漏或不符；
MA
3．引线线头按要求半剥或浸锡，特别注意剥皮处无断线芯
MA
目测
外观
以下外观在20CM距离下目视检验：
1.电线绝缘皮及插头光洁，不能有变色、缩水和扭曲；
MI

B-QA1-005

文件名称：
电线来料检验规范
文件编号
W-QA3-001
版本
A
制订日期
2011-4-28
页次
2/2

检验类别
检查项目及质量标准
重要
程度
检验方法及用具
抽样标准
外观
2．电源线，插头颜色批量一致，与签板不能有明显差异；
MI
目测
MIL-STD
-105E LEVEL-II
3．电源线表面凹字或移印字清晰完整，不能有缺失；
MI
4. 插头或插头注塑不能有明显变形或走胶不齐；
MI
5. 电源线表面不能有烫伤绝缘皮或破皮露出金属导线。
CR
包装
1．产品用扎线带扎实分量入包装箱，不能有错漏；
MI
2．外箱标识正确,清晰。
MI
3．美规电线外箱上的UL镭射标签不能有错漏，需收集贴在检验报告上以备查验。

附表1：
电线规格
截面积S
16AWG
1.2 mm2
18AWG
0.8 mm2
20AWG
0.5 mm2
22AWG
0.3 mm2
24AWG
0.2 mm2
26AWG
0.1 mm2
0.2mm2
0.2mm2
0.5mm2
0.5mm2
0.75mm2
0.75mm2
1 mm2
1 mm2

B-QA1-005
