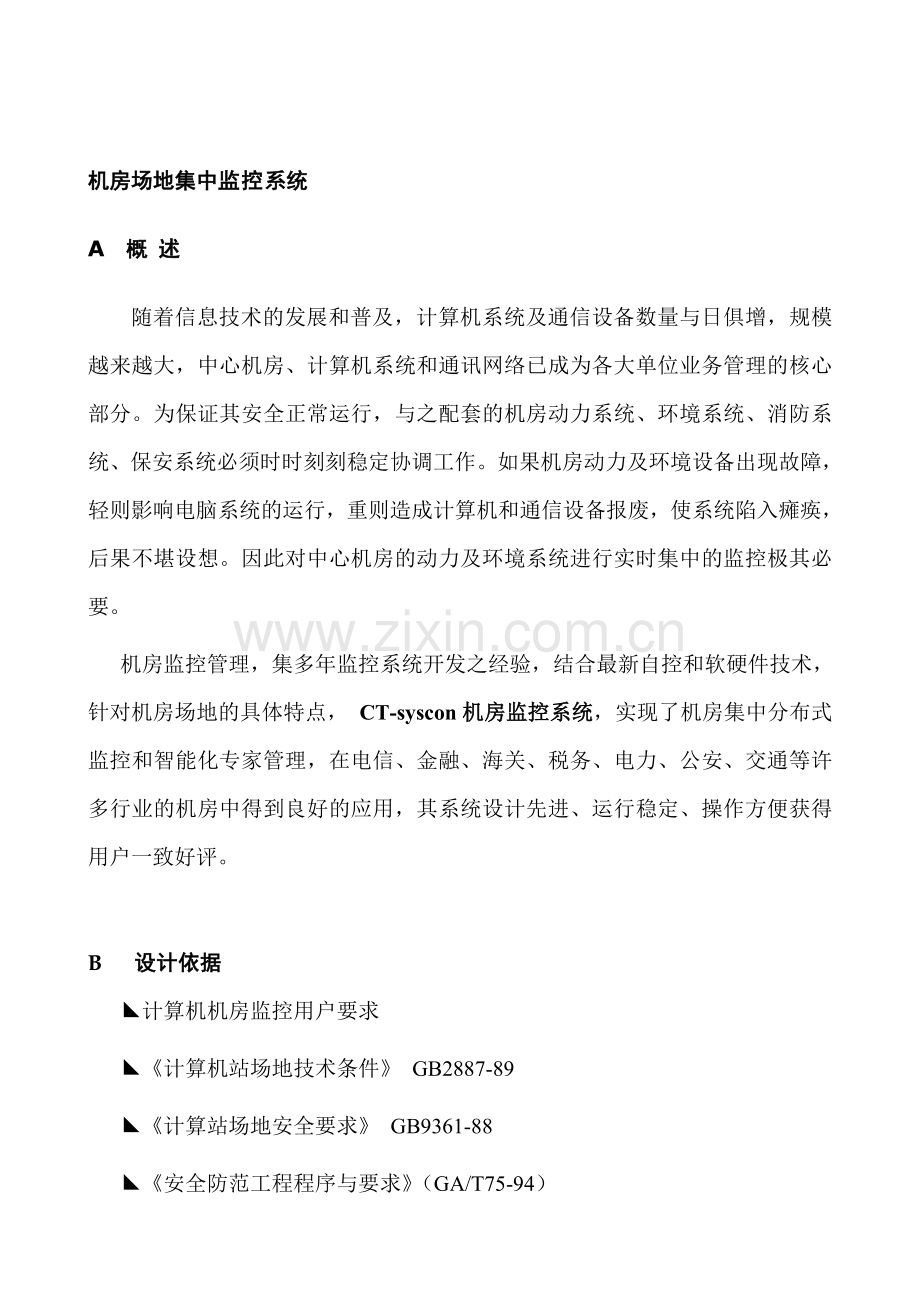

机房场地集中监控系统
A 概 述
随着信息技术的发展和普及，计算机系统及通信设备数量与日俱增，规模越来越大，中心机房、计算机系统和通讯网络已成为各大单位业务管理的核心部分。为保证其安全正常运行，与之配套的机房动力系统、环境系统、消防系统、保安系统必须时时刻刻稳定协调工作。如果机房动力及环境设备出现故障，轻则影响电脑系统的运行，重则造成计算机和通信设备报废，使系统陷入瘫痪，后果不堪设想。因此对中心机房的动力及环境系统进行实时集中的监控极其必要。
机房监控管理，集多年监控系统开发之经验，结合最新自控和软硬件技术，针对机房场地的具体特点， CT-syscon机房监控系统，实现了机房集中分布式监控和智能化专家管理，在电信、金融、海关、税务、电力、公安、交通等许多行业的机房中得到良好的应用，其系统设计先进、运行稳定、操作方便获得用户一致好评。

B 设计依据
◣计算机机房监控用户要求
◣《计算机站场地技术条件》 GB2887-89
◣《计算站场地安全要求》 GB9361-88
◣《安全防范工程程序与要求》（GA/T75-94）

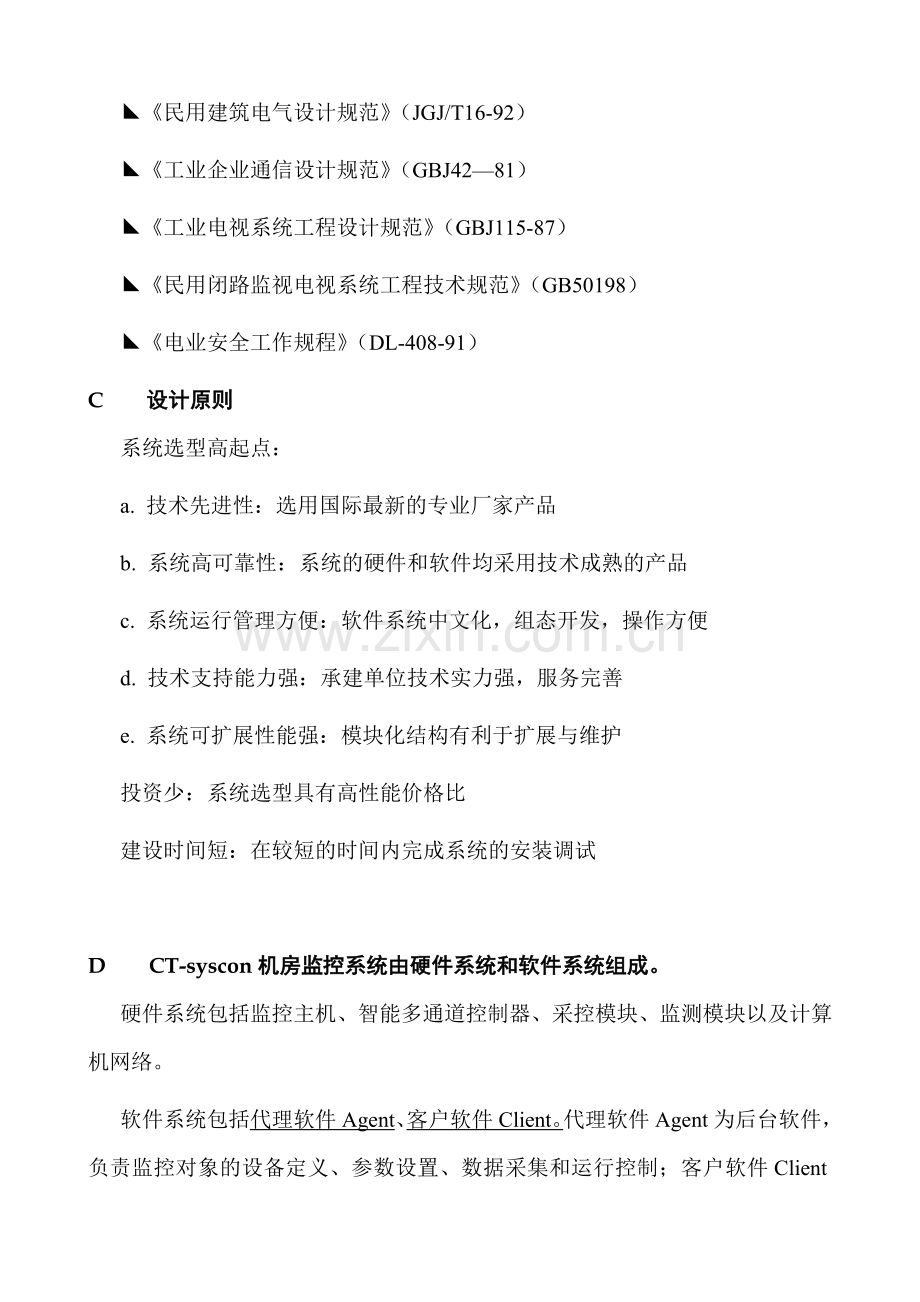

◣《民用建筑电气设计规范》（JGJ/T16-92）
◣《工业企业通信设计规范》（GBJ42—81）
◣《工业电视系统工程设计规范》（GBJ115-87）
◣《民用闭路监视电视系统工程技术规范》（GB50198）
◣《电业安全工作规程》（DL-408-91）
C 设计原则
系统选型高起点：
a. 技术先进性：选用国际最新的专业厂家产品
b. 系统高可靠性：系统的硬件和软件均采用技术成熟的产品
c. 系统运行管理方便：软件系统中文化，组态开发，操作方便
d. 技术支持能力强：承建单位技术实力强，服务完善
e. 系统可扩展性能强：模块化结构有利于扩展与维护
投资少：系统选型具有高性能价格比
建设时间短：在较短的时间内完成系统的安装调试

D CT-syscon机房监控系统由硬件系统和软件系统组成。
硬件系统包括监控主机、智能多通道控制器、采控模块、监测模块以及计算机网络。
软件系统包括代理软件Agent、客户软件Client。代理软件Agent为后台软件，负责监控对象的设备定义、参数设置、数据采集和运行控制；客户软件Client为用户端组态软件，负责显示监控界面，接受用户控制命令，把采集和控制的结果告诉用户。Agent与Client通过TCP/IP协议通信，因而可实现广域网及Internet多个机房与多个管理者的集中分布式监控。
E 主要特点
◣简单直观的操作
CT-syscon系统软件基于实时多任务WIN98/2000/NT操作系统，在图形用户界面（GUI）环境中，以窗口和控件的方式构造监控系统。操作方式类似于 VB、Delphi等可视化开发软件，用户只要有简单计算机软件操作知识，稍加培训，即可信任所有操作。
◣丰富的界面组态
用户可按自己的意愿构造美观的人机交互界面。系统提供丰富的控件及控件库可供用户自由组态，所有控件的大小、颜色等属性均可自由设置。
◣超强网络连接功能
客户软件通过计算机网络与代理软件系统连接，计算机网络可以是局域网，广域网或国际互联网，传输介质可以是以太网、FDDI光纤网、ATM、ISDN、PSTN及DDN等，传输协议为TCP/IP。客户软件能检测到远方代理运行状态，自动恢复连接。
◣强大的Web功能
系统内置Web Server，通过浏览器可实时查看监控系统界面。
◣自定义报警
用户可自定义报警级别及图形、颜色、声音、电话等报警方式，同一事件可设置一种或多种报警方式。当发生报警事件时，采用相应的报警方式。
◣网络监控功能
CT-syscon除了能够监控机房动力及环境，同时也可监控计算机网络的状态，包括计算机主机、路由器、交换机、终端服务器状态以及端口数据流量、带宽负担、协议包数据等参数，为网络设备故障提供分析依据。
◣开放式接口
系统缺省为用户提供丰富控件和图库，若用户有行业特殊需要，可以根据要求定制开发控件及开发图库。客户系统对这些扩充没有任何限制，而且基本结构不用改变，甚至Win95或Win NT的OCX，ActiveX控件同样可嵌入客户软件系统。
◣开放式数据库接口
系统与数据库接口采用最新ODBC技术，使系统从根本上脱离了数据库的限制，也就是可支持各种类形数据库。
◣通用性
监控系统的设计符合国际工业监控开放式设计标准。
◣可靠性
a.监控系统具有良好的电磁兼容性和电气隔离性能，不影响被监控设备正常工作；
b.全部硬件采用国际著名的工控设备，可靠性高，平均无故障时间大于20万小时。
◣兼容性
支持各种著名厂家提供的智能设备，如STULZ、LIEBERT、RC、HIROSS等机房精密空调，MGE、EXIDE、SICON、LIEBERT、IMV等UPS。支持所有提供开放协议（如RS-232/422/485、Lonworks、SNMP等协议）接口的设备。
◣安全性
a.系统具有专家诊断功能，能监视到设备各部件的运行状态和工作参数，提示故障部件及原因并及时报警。
b.强大的电话语音功能，对各种设备的报警及专家处理提示均可采用语音系统。一旦有严重事件发生，系统会自动拨打所设置的号码（手机、BB机自动留言、电话），采用语音通知有关人员。管理人员也可打入电话查询状态。
c.强大的报警处理功能。可区分1000级报警级别，报警事件发生时，系统按事件级别排队报警并作事件记载，不会发生漏报及信息丢失。
d.强大的数据管理功能。可存储长达一年的数据，并用历史曲线显示任意一天的数据情况，最大值、最小值、平均值等。
e.严格的密码管理，确保系统运行安全。
f.可与保安闭路系统联动，直接在监控主机上实现事件录象、回放。
◣可维护与可扩充性
系统软硬件设计采用模块化结构，便于扩展和维护。
F 动力系统监控
动力系统监控包括机房的全部电源设备，如柴油发电机组、配电柜、UPS、直流电源系统、防雷系统等。
◣供配电：监测一级、二级交流配电柜的主回路和各分回路的各种参数如电压、电流、频率、有功功率、功率因数、无功功率、视在功率、有功电度、无功电度等；监视各级开关的开关状态。显示和记录各种参数的变化曲线，并对各种报警状态进行记录和报警处理。

◣柴油发电机组：监测发电机组输出电压、电流、频率（转速）及水温、油位、油压等参数；发电机组运行状态、燃油阀开关状态等各种状态的实时记录和报警处理；控制发电机组的启停。

◣UPS：在UPS供应商提供UPS通讯协议的情况下，可以监测协议提供的所有参数和状态，在无通讯协议的情况下，可增加其它辅助设备（如电量仪等）来测得。参数包括输入输出电压、电流、频率、功率、蓄电池组的电压、后备时间、温度等；状态包括整流器、逆变器、电池、旁路、负载等部件的状态；显示和记录各种参数的变化曲线，并对各种报警状态进行记录和报警处理。

◣直流电源系统：监测输入市电的状态，电池电压及其状态，显示和记录电池电压、蓄电池温度的变化曲线，并对各种报警状态进行实时的记录和报警处理。

◣防雷器：监测电源防雷器的工作状态，对防雷器被雷击或浪涌破坏进行实时的记录和报警通知。

G 环境系统监控
环境系统监控包括：机房的空调设备（精密空调或舒适性空调）、泄漏（漏水或漏油）监控、温湿度监控等。
◣精密空调：根据精密空调供应商提供的通讯协议，实时监测精密空调的回风温度、回风湿度、冷冻水进出温度、流量、冷却水进出温度及冷冻机、冷冻水泵、冷却水泵工作电流等参数；监测工作状态包括压缩机状态、风机状态、加热器状态、抽湿器状态（水冷式空调还可监测到冷却水塔的补水池液面状态、冷却水塔风扇状态、冷却水阀门状态等）等各种工作状态；显示和记录各种参数变化曲线，并对各种报警状态进行实时的记录和报警处理。控制空调的启停、调节温度和湿度。

◣舒适性空调：通过改装空调电路，可以监测到其市电状态、风机状态、压缩机状态以及报警信息处理，根据温度变化控制空调启停。

◣泄漏检测：通过采集测漏主机的报警信号监测漏水(油)感应线上任何点的漏水(油)情况和漏水(油)故障情况，以及报警信息处理和报警复位。对于定位测漏主机的监测，还可在画面上精确显示漏水（油）的位置。
◣温湿度：通过采集温湿度传感器所监测的温度和湿度数据，以直观的画面实时记录和显示机房各区域的温湿度数据及变化曲线，以及越界报警信息处理。
◣新风机：监测新风机的工作状态以及启停控制和报警信息记录和处理。
H 保安系统监控
保安系统监控包括机房的门禁系统、CCTV图像监控系统及其它防盗系统，可直接融入大楼的保安系统。
◣门禁系统：通过门禁控制器提供的协议或门禁管制软件监测门的开关状态，刷卡开门的时间、门区及卡号，记录和显示进出门统计资料以及报警信息处理。控制门的开关、门禁系统与CCTV系统联动对进出机房的人员进行自动录像等。
◣图像监控系统：在重要的通道及重点设备区域安装闭路摄像机，利用数码图像技术监视和录像并可远程网络监控，一旦有异常事件发生，监控系统自动弹出现场图像画面，并作报警提示和处理。

◣消防系统监控
通过采集消防控制器或烟感探测器、温感探测器的报警信号实时监测火灾警状态，当有火警发生，监视系统以直观的画面显示报警信息并作报警通知，采取控制措施如开门开通风设备，启停其他相关设备。
I 监控对象及内容
用户为保密单位，相对要求较高，主要监控内容如下:
配电监控子系统：
◣1套配电柜：监视2路市电输入。
◣约8路供电开关状态监视。
◣2台UPS监控。
环境监测子系统：
◣2台精密空调监控。
◣8套温湿度监测。
◣1套定位漏水检测。
消防系统：
◣1套消防控制器报警状态监视。
门禁子系统：
◣6个门需装门禁读卡器和门磁。
◣6个人体移动双鉴探头报警信号监视。
图像监控子系统
◣6路图像监视。
J 监控系统结构示意图
监控分机
监控分机

企业内部网

动力环境
监控主机

智能多通道控制器

6
路

视频卡

。。。
信号采集柜

其

他

消防控制器

漏水
门禁
温湿度
空调
UPS
开关
配电柜

注：网络设备直接通过网络，由动力环境监控主机网管软件检测和管理。

K 硬件构成
监控主机
监控主机是CT-syscon机房监控系统的本地数据信息处理中心，采用工控机，基于Win9X/2000/NT操作系统，运行Agent代理软件，也可以本地同时运行Client软件。根据报警系统的需要，相应配置显卡、声卡、网卡、视频卡、电话语音卡及电话语音系统。
本方案监控主机采用台湾研强IPC810工控机，PⅢ1G、256M，配备真彩显卡、声卡、网卡；电话语音卡选用TC-08，语音系统为TC08A。
一台用作动力环境监控，一台用作图像监控。
² 智能多通道控制器
智能多通道控制器是CT-syscon机房监控系统的信息传递核心部件。采控模块采集到的设备环境参数以协议数据通过多路总线（RS-232/422/485、Lonworks等）汇接至智能多通道控制器，智能多通道控制器再将数据传给监控主机的Agent软件。同时监控主机对设备的控制命令通过智能多通道控制器以总线协议数据传递给采控模块以驱动执行控制。
本系统智能多通道控制器选用台湾著名的MOXA C218，PCI接口。

² 采控模块
采控模块用于采集控制模拟量、数字量等信号，通过智能多通道控制器将信号传递给监控主机，并接受监控主机的控制信号。采控模块包括模拟量采控模块、数字量采控模块以及通讯转换模块等。
本系统采用台湾泓格的采控模块，选型有ICP-7017（8通道模拟信号输入模块）、ICP-7053（16通道数字量输入模块）、ICP-7060（继电器输出模块）、ICP-7520（RS-232与RS-422/485通讯转换模块）。所有采控模块安装在前端信号采集柜内。
² 监测模块
监控模块负责把设备及环境信息转化为模拟信号或数字信号，输送给采控模块。同时接收采控模块送来的模拟或数字控制信号，控制硬件设备及设置设备参数。监控模块包括温湿度传感器、漏水检测传感器、电量监测仪、空调监控单元（监控普通舒适性空调）、蓄电池监测仪、门禁控制器、开关控制模块、各种开关接点及各种探测器等。
本系统温湿度监测选用国产HTA500一体化温湿度传感器，电量监测仪选用法国生产的DIRIS AP智能电量监测仪，门禁系统选用台湾SYRIS联网控制门禁系统。
² 计算机网络及监控分机
计算机网络是CT-syscon机房监控系统远程分布式监控的传输媒体，计算机网络可以是局域网、广域网或国际互联网，传输介质可以是以太网、FDDI光纤网、ATM、ISDN、PSTN及DDN等，传输协议为TCP/IP。

监控分机可以是网络上的普通电脑，运行CT-syscon的Client（客户）软件，通过网络与监控主机（Agent）联接，显示监控系统界面，接受用户控制请求传达给监控主机。
L 配电监测子系统
L.1电监控

安装DIRIS Ap电量监测仪监测机房配电柜供电状况及参数（电流参数通过电流互感器检测接入到电量监测仪），通过通讯协议将参数传输至监控主机。

L.2开关状态监控
在开关旁边安装梅兰OF联动模块，通过数字量采集模块将开关状态信号传递给监控主机。
一旦供配电系统工作状态不正常，系统会弹出报警画面，通过多媒体语音、电话语音报警，告知值班人员。

La Lb Lc N
RS485总线

电流互感器

电量监测仪

监控主机

开关+OF模块

采集模块ICP-7053

●监视参数包括：
相电压(Va、Vb、Vc)；
线电压（Vab、Vbc、Vca）；
三相电流（Ia、Ib、Ic）；
频率（f）；
有功功率（KWa、KWb、KWc、∑KW）；
无功功率（KVARa 、 KVARb、 KVARc、∑KVAR）；
视在功率（KVAa、KVAb、KVAc、∑KVA）；
功率因数（Pfa、PFb、PFc、∑PF）；
有功电度(KWH)；
无功电度(KVARH)。
●监视状态包括：主要回路开关的通断状况。
●控制包括：远程控制开关断开。
●报警包括：
市电停电报警；
电压超高报警；
电压超低报警；
频率超高报警；
频率超低报警；
开关断开报警。

L.3 UPS监控设计
采用RS-485总线通讯方式，通过UPS厂家提供的通信协议及通讯接口对UPS进行全面系统的监测与诊断。一旦有故障发生，自动弹出报警画面，通过多媒体或电话语音报警，告之相关人员。

RS232
RS485总线-7520

监控主机
协议转换器

●监视参数包括:
电压：输入电压，旁路电压，输出电压，整流器电压，逆变器电压；
电流：输入电流，旁路电流，输出电流，逆变器电流；
频率：输入频率，旁路频率，输出频率，逆变器频率；
功率：各相有功功率，标称功率，功率因素；
电池：电池备份时间，负载率，电池温度。
●监视状态包括：
整流器、逆变器、充电器、电池、自动旁路的运行状态。
●控制包括：
远程关UPS、远程开UPS、联动开UPS、联动开UPS。
●报警主要包括：
输入电压、频率越限报警；
输出电压越限报警；
整流器电压越限报警；
过载报警；
电池电压低报警；
电池后备时间超低报警；
电池温度超高报警；
逆变器关闭报警；
自动旁路开报警；
整流器、逆变器、充电器、电池、自动旁路故障报警。
L.4 环境监测子系统
L.4.1 精密空调监控设计
采用RS-485总线通讯方式，通过精密空调厂家提供的通讯协议及通讯接口对空调运行状态及参数进行监控。一旦有故障发生，自动弹出报警画面，通过多媒体或电话语音报警，告之相关人员。
RS232

RS485总线-7520

监控主机

协议转换器

●监视参数主要包括:
送风温度、湿度；
回风温度、湿度；
房间温度、湿度；
压缩机运行时间；
风系统运行时间。
●监视状态包括：
压缩机、风机、冷凝器、加湿器、去湿器、加热器、传感器、控制器的运行状态。
●控制包括：
远程关空调、远程开空调、联动开空调、联动开空调。
远程设定工作温度、湿度；
根据温湿度变化联动控制其它设备。
报警主要包括：
送风温度、湿度越限报警；
回风温度、湿度越限报警；
压缩机高压报警；
压缩机低压报警；
压缩机、风机、冷凝器、加湿器、去湿器、加热器、传感器、控制器故障报警；

L.5 漏水检测系统监控设计
由于机房内温湿度的要求，大多机房有着冷暖空调，暖气等设备，液体泄漏的情况时有发生，同时也可能有自来水漏水、雨水侵入等情况发生。这就要求我们及早地发现泄漏险情，精确知道泄漏的位置，及时处理，保证机房设备的稳定运行。
本方案安装1套美国RAYCHEM公司的Trace Tek（瑞泰）漏水检测设备分别监视3台精密空调的漏水情况，测漏主机选用TTC报警控制器，通过漏水感应绳检测漏水情况，一旦有漏水发生，报警控制器发出报警信号，采集模块将信号输送至监控主机，监控系统自动弹出报警画面，通过多媒体或电话语音报警，告之相关人员。

RS485总线

漏水控制器TTC-1
监控主机

采集模块

漏水感应线 TT-1000

L.6 温湿度监测设计
对于面积较大的机房，由于设备分布、送风分布等因数影响，机房的不同区域的温湿度不一致，偏移较大的地方对设备的工作状态存在潜在的影响，因此必须加装温湿度检测系统。在机房有关位置安装温湿度传感器，监控系统通过采集温湿度传感器所检测的温度和湿度数据，可实时地监测现场温湿度状况。
一般重要房间或机房面积较大者安装2个温湿度传感器，机房面积较小者安装1个温湿度传感器。
根据机房实际情况和房间分布，本方案在机房内共安装8个温湿度传感器，在主机房安装两个温湿度传感器，在辅助机房、开发室、电源室、外设室、值班室、更衣室各安装1个温湿度传感器并实行监控。监控系统以直观的画面实时显示温湿度数据和变化曲线，根据设定的温湿度阈值进行越限报警，自动弹出报警画面，通过多媒体或电话语音报警，告之相关人员。
L.7 消防子系统
每个机房备有消防报警控制器，报警控制器提供继电器输出接点，监控系统通过采集该接点信号，判断火警情况，当有火警发生，自动弹出报警画面，通过多媒体或电话语音报警，告之相关人员。
L.8 图像监控
众所周知，人类接受的信息70%来自视觉，视频具有确切、直观、具体、生动、真实和高效等特点，这正是电影和电视的魅力所在。由于大规模集成电路、计算机和通信技术的迅速发展和结合，促进了视频技术的进步和广泛应用。多媒体计算机、多媒体通信、信息高速公路、高清晰度电视、远程图像监控等都是围绕如何有效的交流视频信息展开研究的。在监控领域，数字化和网络化是一种趋势。但是，由于视频信息十分丰富且信息量大，故对视频信号的处理、传输、存储和显示等提出了新的要求。因此，图像监控一直是人们关注的应用技术热点之一，它以其直观、方便、信息内容丰富而被广泛应用于电信、电力、交通、银行、水利、智能大厦等许多场合。
深圳市克雷泰电子技术有限公司是一家专业从事电信、电力、邮电、交通等行业动力电源、空调设备、环境和图像监控工程的现代高新技术企业，产品涉及信息系统软、硬件产品的研发、生产、销售和服务。
深圳市克雷泰电子技术有限公司的发展离不开广大新老客户的信任和支持，我们将继续遵循顾客满意的最高服务宗旨，秉承至诚至信、互惠互利、共同发展的原则，以一流的技术、一流的产品和一流的服务与大家携手共创美好未来。
在经过认真的研究和实地考察，针对实际情况，我们本着既经济又实用的原则，设计如下图像监控系统技术方案。该系统完全为集中监控设计，具有较好的系统性、灵活性和扩容能力，可根据用户的要求及资源情况灵活配置；公司拥有全部核心技术和知识产权，软硬件设计和通讯能完全满足用户的要求，同时参照公安局安防技术规范，系统的性价比、通用性和规范性勿庸置疑。
M 系统特点
图像处理采用国际上最先进的压缩技术，具有图像清淅度高（可达到720×576像素）、无马赛克效应、分辨准确、连续性好（帧率达25帧/秒）等突出优点。
●模块化组网
硬件采用模块化结构，全隔离设计；软件采用组态方式，开放式设计，系统具有较强的安全性、灵活性、扩展性和开放性，组网方式灵活，可平滑升级和扩容；系统具备同本地网网管的标准接口，以适应不同监控系统和监控对象的需要。
●安全性
系统信号采集与原设备完全隔离，不影响被监控设备的正常工作。
●高可靠性
系统具有容错和自诊断功能，对数据紊乱等可自动恢复。产品按军用标准设计，可靠性高；硬件采用模块式、全隔离设计，抗高温、抗振动和强电磁干扰，具有ITU—T蓝皮书K.20建议的抗雷击及过电压保护能力，避免了误报警。
系统的硬件平均无故障工作时间MTBF>100000小时，平均维护时间MTTR<1小时。
●电磁兼容性
整个系统具有较好的电磁兼容性，各项指标完全通过国家电磁兼容性测试中心检测；监控设备本身不产生影响被监控设备的正常工作的电磁干扰。
●可提供同MIS系统的软件接口
●实用性
专业监控设计,性能价格比较高；整个系统界面友好，操作简单，使用方便；系统经济—实用—先进—可靠。
●实时性
●完善的告警管理
合理的告警过滤和完善的告警联动控制方式使告警准确率达100%。告警方式多样，系统能以声、光、图像等多种形式进行告警显示并上传大楼监控中心供查询，还可以向固定管理维护人员的BP机或手机发出告警呼叫。同时系统具有对前端防盗、防火系统的撤防、布防和警报复归功能。
●系统自检
系统具有自检功能，具有自动检测通信线路通信状态的功能；具备监控中心网络有效性的功能，对设备故障、通信中断均有故障诊断和告警功能。
●开放性
整个系统是一个开放系统，兼容性强，能溶入同一局域网的相关系统中。
●灵活性
系统组网方式灵活；功能配置灵活；各类型资源可方便溶入组网方案之中。系统软件功能全面，配置方便。
●可扩充性
为保护用户投资，无论系统的硬件还是软件，都具有较强的可扩充性和升级能力。
N 综合安保系统总体结构
根据电算中心机房监控的要求，监控系统不须采用独立的安保系统，整个系统可根据实际需求灵活配置在动力环境监控系统中 。
各机房前端监控系统原理图
红外报警

通过网络至
监控中心

O 图像监控系统功能
监控中心主要功能有：管理功能、图像控制、环境数据处理、打印、告警设定记录查询、数据交换、网络分控、远程实时调用、控制和告警录像等；系统还按优先级设定为管理部门提供通过局域网实现对前端通信机房进行图像监控的功能和对监控中心的授权等功能；
□实现领导的科学决策和现代化管理。
□显示其监控范围内全部被监控设备的工作状态、运行参数。能查询各类历史数据、操作记录数据和历史告警数据等。
□检测和报告被监控设备的异常情况。设备出现故障时自动提示、显示和打印告警信息(告警内容、类型、位置、时间、历时等)，具有告警或故障分类统计，实现故障派修、回单、测试的闭环管理。
□用于增加、删除被监控对象。当增加或减少被监控对象或操作人员变更时，利用配置工具或配置模块实现配置管理。
□具有完善的操作管理功能，具有多级控制管理。
P 系统软件
系统采用C/S结构，中心采用以太网运行TCP/IP协议，具有网络通信状态的自动监测功能。
设备状态控制实时发送控制命令，实现设备的远程状态控制。
告警联动动力环境告警时，警过滤和告警确认处理。有摄像机时，自动切换至告警现场，打开照明灯、启动录像机，根据告警类别呼叫有关负责人等告警处理。
实现设备配置、信号配置、各种记录、告警信息、监测数据等的查询；
Q 软件特点
系统软件采用WINDOWS NT SERVER 服务器平台，ASE SERVER11.92数据库，采集机采用WINDOWS WORKSTXTION操作系统，系统基于客户/服务器（Client/Server）结构，TCP/IP开放的网络互连协议，系统提供开放的软件接口，方便与其他系统互连及数据共享各参车间。
灵活的组网方式
系统能多级组网，设备告警信息可通过网络上传至上级监控中心，系统设有远程监视和维护功能，。
系统方便扩展和升级
系统采用分层模块化结构，便于系统的扩容和升级；灵活的数据配置软件，只需通过配置数据库即可将新增监控对象加入系统。
高安全性和可靠性
系统具有完善的安全防范措施，对所有操作人员按其工作性质（系统管理员、操作管理员和一般操作人员等）赋予不同的操作权限，并有完善的密码管理功能，人员注册、设备操作、告警处理均有详细的记录。
系统现场采集单元采用硬件设计，智能设备可直接接入，先进的隔离设计不会因监控设备故障影响被监控设备的正常运行。星形组网结构，不会因一条线路通信中断影响全网运行。
R 人体移动报警监测设计
在机房主要位置安装双鉴红外探头（共6个）一旦有人侵入，监控系统采集其报警信号，当有人员闯入，自动弹出报警画面，通过多媒体或电话语音报警，告之相关人员，同时根据预先的设置，立即启动灯光和摄像。
S 选用设备说明
CT-syscon机房监控系统对硬件的选用经过严格的考察，并在已完成的系统中进行了实际测试。以下就一些设备选用情况加以说明。
◣系统主机采用IPC工控主机，PIII，1G，256M内存，80G硬盘，配置先进。能满足机房连续24小时正常运行，可靠性高，抗干扰能力强。
◣系统采控模块全部采用台湾泓格生产的ICP工控模块。该公司专业从事工控设备开发，其产品在工控界享有很高的声誉，其平均无故障时间（MTBF）均在20万小时以上。
I-7053：数字输入模块，16路单端，输入高电平4-30V，低电平0-1V。
I-7017：8通道模拟量输入模块，6路差动/2路单端或8路差动（可跳线）
I-7060：继电器输出/隔离数字输入模块，4路数字输入，4路继电器输出。
◣温湿度传感器采用合资产品（HTB500）。该产品是自控系统中的优良品种，传感器性能稳定，精确度高。
◣摄像机采用美国“开拓者”产品，480 TV线，低照度。1/3” 480线，自动白平衡
◣门禁系统采用世界品牌新加坡SYRIS系列产品，非接触式感应门禁系统，可多门联网。
T 硬件特点：
T.1控制箱
质量：本产品采用SMD技术生产，具有CE及FCC APPROVED。
容量：可记录6000张卡片资料。
体积：长15cm、宽10cm、高2.5cm
外观：薄膜键盘（可输入数字及26个英文字母）、液晶显示（2´8字母）。
控制门数：Y200NT2管制二个门，Y200NT4管制四个门。
通讯方式：整个线路以RS485（1200米以内）协议传输信息，与电脑连接需配上通信转接器RS485-RS232（系统提供），通讯参数为“19
信号输出/入点：600,E,8,1”。
Y200NT2：内含4个输入点、2 个输出点，可扩充8个输入和8个输出点。
Y200NT4：内含4个输入点、4 个输出点，可扩充64个输入和64个输出点。
系统网络：每个网络可连接99台控制主机（管制394个门），由一台电脑管理。
软件功能：管制每一张卡、每一个门、每个节假日、24小时分段时间控制，并具有3层反潜回管制功能。
工作环境：温度/2°C-55°C、功率/1-10W、电压/12VDC、电流/400mA。
T.2读卡器
体积：YRDS（长11cm、宽7cm、高1.5cm）、YRDL（长13cm、宽4cm、高2cm）。
外观：乳白色/灰黑色。
通讯方式：RS485（1200米以内）协议传输信息。
读卡方式：感应（非接触式读卡）。读卡距离为 5-20cm.
工作环境：温度/2°C-55°C、电压/5-12VDC、电流/100mA.
