人教版八年级物理下册实验题试卷测试题（Word版含解析）

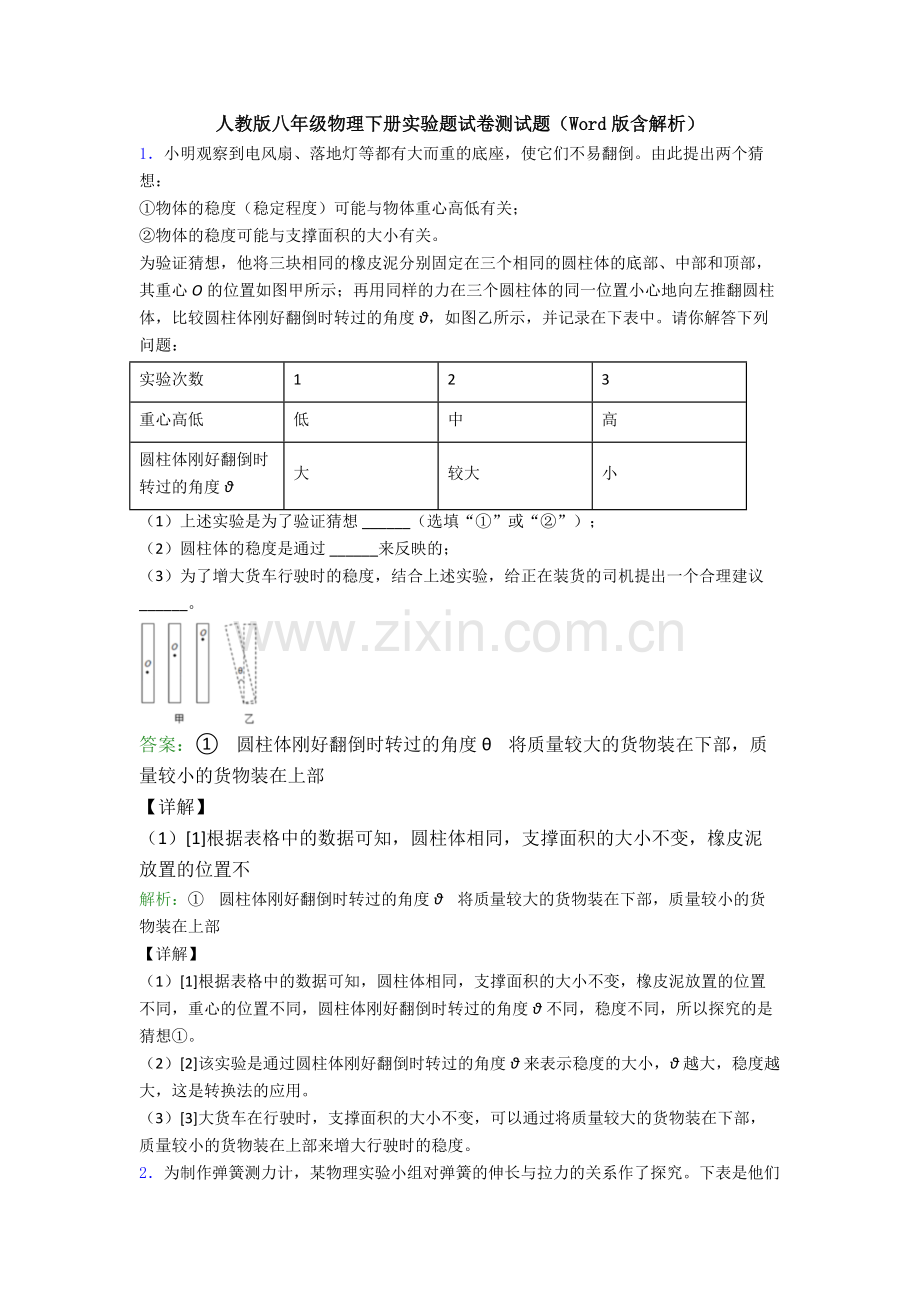

1．小明观察到电风扇、落地灯等都有大而重的底座，使它们不易翻倒。由此提出两个猜想：
①物体的稳度（稳定程度）可能与物体重心高低有关；
②物体的稳度可能与支撑面积的大小有关。
为验证猜想，他将三块相同的橡皮泥分别固定在三个相同的圆柱体的底部、中部和顶部，其重心O的位置如图甲所示；再用同样的力在三个圆柱体的同一位置小心地向左推翻圆柱体，比较圆柱体刚好翻倒时转过的角度θ，如图乙所示，并记录在下表中。请你解答下列问题：
实验次数
1
2
3
重心高低
低
中
高
圆柱体刚好翻倒时转过的角度θ
大
较大
小
（1）上述实验是为了验证猜想 ______（选填“①”或“②”）；
（2）圆柱体的稳度是通过 ______来反映的；
（3）为了增大货车行驶时的稳度，结合上述实验，给正在装货的司机提出一个合理建议 ______。

答案：① 圆柱体刚好翻倒时转过的角度θ 将质量较大的货物装在下部，质量较小的货物装在上部
【详解】
（1）[1]根据表格中的数据可知，圆柱体相同，支撑面积的大小不变，橡皮泥放置的位置不
解析：① 圆柱体刚好翻倒时转过的角度θ 将质量较大的货物装在下部，质量较小的货物装在上部
【详解】
（1）[1]根据表格中的数据可知，圆柱体相同，支撑面积的大小不变，橡皮泥放置的位置不同，重心的位置不同，圆柱体刚好翻倒时转过的角度θ不同，稳度不同，所以探究的是猜想①。
（2）[2]该实验是通过圆柱体刚好翻倒时转过的角度θ来表示稳度的大小，θ越大，稳度越大，这是转换法的应用。
（3）[3]大货车在行驶时，支撑面积的大小不变，可以通过将质量较大的货物装在下部，质量较小的货物装在上部来增大行驶时的稳度。

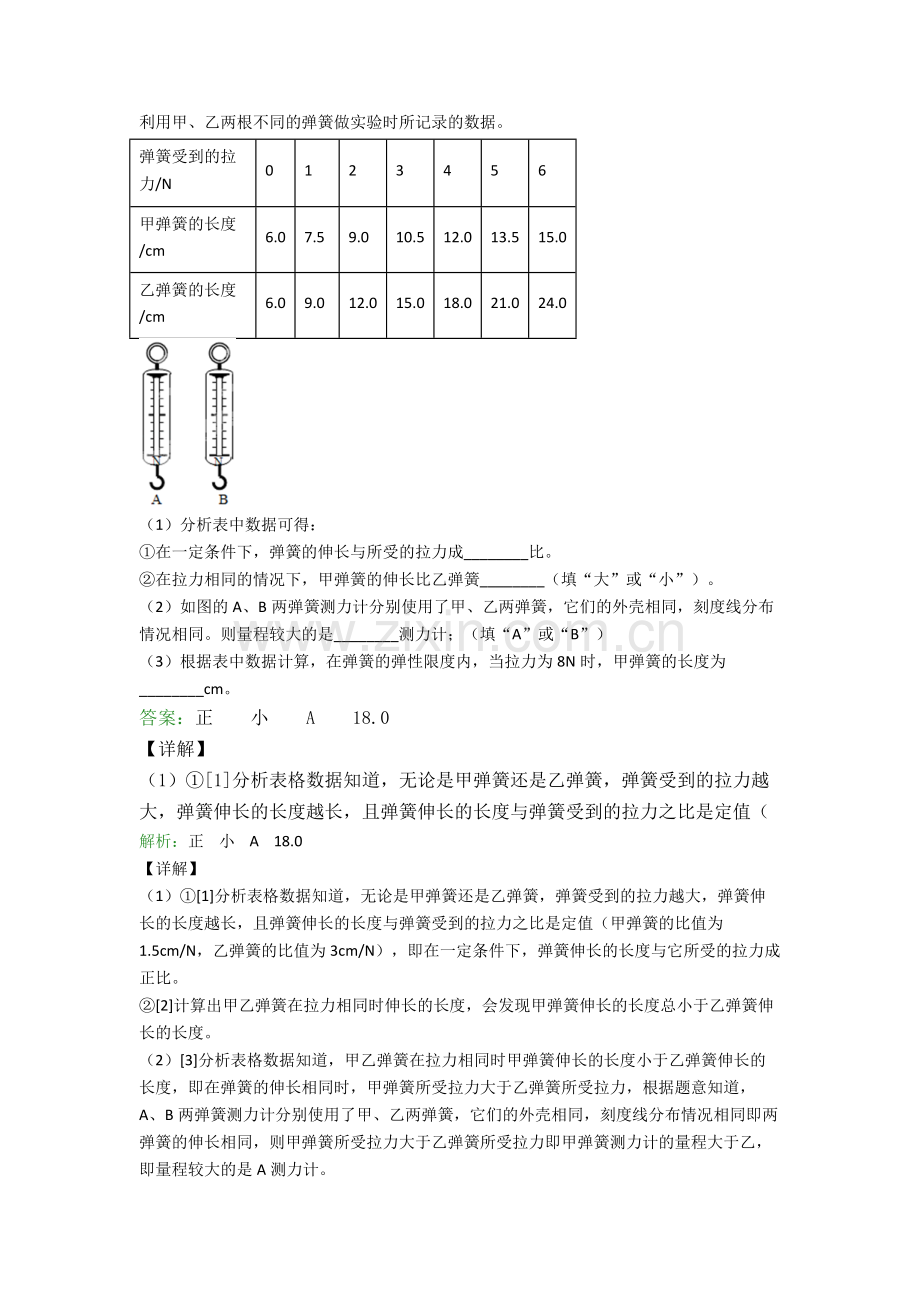

2．为制作弹簧测力计，某物理实验小组对弹簧的伸长与拉力的关系作了探究。下表是他们利用甲、乙两根不同的弹簧做实验时所记录的数据。
弹簧受到的拉力/N
0
1
2
3
4
5
6
甲弹簧的长度/cm
6.0
7.5
9.0
10.5
12.0
13.5
15.0
乙弹簧的长度/cm
6.0
9.0
12.0
15.0
18.0
21.0
24.0

（1）分析表中数据可得：
①在一定条件下，弹簧的伸长与所受的拉力成________比。
②在拉力相同的情况下，甲弹簧的伸长比乙弹簧________（填“大”或“小”）。
（2）如图的A、B两弹簧测力计分别使用了甲、乙两弹簧，它们的外壳相同，刻度线分布情况相同。则量程较大的是________测力计；（填“A”或“B”）
（3）根据表中数据计算，在弹簧的弹性限度内，当拉力为8N时，甲弹簧的长度为________cm。
答案：正 小 A 18.0
【详解】
（1）①[1]分析表格数据知道，无论是甲弹簧还是乙弹簧，弹簧受到的拉力越大，弹簧伸长的长度越长，且弹簧伸长的长度与弹簧受到的拉力之比是定值（
解析：正 小 A 18.0
【详解】
（1）①[1]分析表格数据知道，无论是甲弹簧还是乙弹簧，弹簧受到的拉力越大，弹簧伸长的长度越长，且弹簧伸长的长度与弹簧受到的拉力之比是定值（甲弹簧的比值为1.5cm/N，乙弹簧的比值为3cm/N），即在一定条件下，弹簧伸长的长度与它所受的拉力成正比。
②[2]计算出甲乙弹簧在拉力相同时伸长的长度，会发现甲弹簧伸长的长度总小于乙弹簧伸长的长度。
（2）[3]分析表格数据知道，甲乙弹簧在拉力相同时甲弹簧伸长的长度小于乙弹簧伸长的长度，即在弹簧的伸长相同时，甲弹簧所受拉力大于乙弹簧所受拉力，根据题意知道，A、B两弹簧测力计分别使用了甲、乙两弹簧，它们的外壳相同，刻度线分布情况相同即两弹簧的伸长相同，则甲弹簧所受拉力大于乙弹簧所受拉力即甲弹簧测力计的量程大于乙，即量程较大的是A测力计。
（3）[4]由表中的数据知道，甲弹簧受到1N的拉力时，伸长1.5cm，所以在弹簧的弹性限度内，当拉力为8N时，甲弹簧伸长的长度为
8N×1.5cm/N=12.0cm
故此时甲弹簧的长度为6.0cm+12.0cm=18.0cm
3．陈明同学在竖直悬挂的弹簧下加钩码，做“探究弹簧伸长量与拉力的关系”实验。下表是陈明同学收集的实验数据。
拉力/N
0
0.5
1.0
1.5
2.0
2.5
弹簧总长度/
6.0
7.2
8.4
9.6
10.8
12.0
弹簧伸长量/
0
1.2
2.4
3.6
___________
___________

（1）请你帮助陈明同学完成上表。
（2）根据表中数据，在如图的坐标中描点，并画出弹簧伸长量与拉力的关系图。___________
（3）分析实验数据或从弹簧伸长量与拉力的关系图，你可得到的结论是：___________。
（4）此实验结论在物理测量工具中的应用是___________。
答案：8 6.0 在弹簧的弹性限度内，弹簧的伸长量与拉力成正比 弹簧测力计
【详解】
（1）[1][2]分析表中所给的数据，可知不挂钩码即弹力为零时，弹簧长度是6.0cm
解析：8 6.0 在弹簧的弹性限度内，弹簧的伸长量与拉力成正比 弹簧测力计
【详解】
（1）[1][2]分析表中所给的数据，可知不挂钩码即弹力为零时，弹簧长度是6.0cm，拉力逐渐增大，弹簧的总长度也逐渐增大，弹簧的伸长量等于弹簧的总长度减去弹簧的原长，则弹簧的伸长量分别为
L5=L5-L0=10.8cm-6.0cm=4.8cm
L6=L6-L0=12.0cm-6.0cm=6.0cm
（2）[3]根据表中数据描点，在图中的坐标系画出弹簧伸长量与拉力的关系图如下图所示。

（3）[4]分析实验数据或从弹簧伸长量与拉力的关系图可知：弹簧受到的拉力每增加0.5N，弹黄的伸长量也增加1.2cm，所以弹簧的伸长量与弹簧受到的的拉力成正比，故可得到：在弹簧的弹性限度内，弹簧的伸长量与拉力成正比。
（4）[5]此实验结论应用在我们所学过的弹簧测力计这一测量工具中。
4．兴趣小组同学用橡皮泥和弹簧测力计探究影响重力大小的因素。

（1）他们所用弹簧测力计如图所示，此弹簧测力计的分度值是_______，所能测量的最大力是________；
在使用它测量力前，应先进行的调节是_________。
（2）在“探究重力的大小与质量的关系”实验中，同学们实验数据记录如下表：
质量m/kg
0.06
0.10
0.18
0.22
0.32
0.34
重力G/N
0.6
1.0
1.8
2.2
3.2
3.4
①探究过程中还用到的测量工具是 ___________。
②分析表中实验数据，发现物体重力与质量的_______是一定值，于是我们可得出的结论：________。
（3）探究物体重力大小跟物体形状的关系时，同学们用小刀将橡皮泥雕刻成各种形状进行实验，实验数据如下表所示。
被测物体
橡皮泥1
橡皮泥2
橡皮泥3
橡皮泥4
形状
长方体
三棱柱
四棱锥
球形
重力/N
4.2
3.8
3.6
4.4
同学们根据数据得出结论：物体重力大小与物体形状有关。他们形成这一错误结论的主要原因是_______。
答案：2N 5N 将指针调到零刻线 天平 比值 物体的重力与质量成正比 未控制各橡皮泥的质量相同
【详解】
（1）[1][2]由图甲可知，弹簧测力计上一个大格是
解析：2N 5N 将指针调到零刻线 天平 比值 物体的重力与质量成正比 未控制各橡皮泥的质量相同
【详解】
（1）[1][2]由图甲可知，弹簧测力计上一个大格是1N，分为10个小格，分度值是0.2N，弹簧测力计的量程是0~5N，能测量的最大力是5N。
[3]使用弹簧测力计前，应检查指针是否指在零刻度，指针没有指零，将指针调到零刻线。
（2）①[4]在“探究重力的大小与质量的关系”实验中，除了测量物体的重力，还需要测量物体的质量，用到天平。
②[5][6]由实验数据可知，重力和质量的比值是

物体重力与质量的比值是一个定值，可以得到物体所受重力跟它的质量成正比。
（3）[7]用小刀雕刻橡皮泥的过程中，不仅形状发生改变，质量也发生了变化，从而得出了重力与形状有关的错误结论。
5．在探究“重力的大小跟什么因素有关系”的实验中，按照图甲所示，分别测出它们受到的重力，并记录在下面的表格中。
质量m/g
100
200
300

500
重力G/N
1
2
3
4
5

（1）本实验中用到的测量器材有：弹簧测力计和___________。
（2）把表格中的空格填写完整___________；
（3）图甲中弹簧测力计的示数为___________N
（4）根据表格中的实验数据，在图乙中画出重力与质量的关系图像___________；
（5）由此可知物体所受的重力跟质量成___________
答案：钩码 400 2 正比
【详解】
(1)[1]探究“重力的大小跟什么因素有关系”的实验中，需要用到的实验器材有：弹簧测力计、钩码。
(2)[2]由表格数据可知，每一
解析：钩码 400 2 正比
【详解】
(1)[1]探究“重力的大小跟什么因素有关系”的实验中，需要用到的实验器材有：弹簧测力计、钩码。
(2)[2]由表格数据可知，每一栏的质量和重力比值是定值，则选取第二组数据可知

则

(3)[3]由图甲可知，弹簧测力计的量程为0～5N，分度值为0.2N，则示数为2N。
(4)[4]根据表格的数据，描绘出相应的点，再连成线，如图所示：

(5)[5]根据表格数据可知，物体的重力和质量的比值是一个定值，满足正比例函数关系，分析图象也能观察出这两个量成正比，由此可以得出：物体所受的重力跟质量成正比。
6．在探究“阻力对物体运动的影响”实验时，所用的器材有斜面、木板、毛巾、棉布和小车，如图所示。

（1）实验时要固定斜面，并让小车从斜面上_______（选填“同一”或“不同”）位置由静止滑下，目的是使小车到达水平面的初始_______相同，实验过程中分别选用毛巾、棉布和木板进行实验，目的是_______；
（2）正确操作后，观察到的实验现象如图甲、乙、丙所示，可知小车受到阻力越小，小车运动距离越________ ；
（3）下列物理观点或规律可以由该实验结论直接说明的是_______。
A．静止的物体在不受力时将保持静止 B．没有力的作用物体就不能运动
C．力可以改变物体的运动状态 D．牛顿第一定律
答案：同一 速度 改变水平面的粗糙程度 远 C
【详解】
（1）[1][2]实验中每次均让小车从斜面的同一位置由静止滑下，是为了使小车运动到斜面底端时的速度相等，即使小车到
解析：同一 速度 改变水平面的粗糙程度 远 C
【详解】
（1）[1][2]实验中每次均让小车从斜面的同一位置由静止滑下，是为了使小车运动到斜面底端时的速度相等，即使小车到达水平面的初始速度相同。
[3]实验中分别选用毛巾、棉布和木板进行实验，是为了改变水平面的粗糙程度。
（2）[4]正确操作后，观察到毛巾表面最粗糙，小车运动的距离最短，木板表面最光滑，小车运动的距离最大，可得出的结论是：小车速度大小相同时，在水平面受到的阻力越小，运动的距离越远。
（3）[5]A．本实验研究的对象小车是运动的，不能直接说明“静止的物体在不受力时将保持静止”这一结论，故A不符合题意；
B．物体不受力时同样可以做匀速直线运动，因此“没有力的作用物体就不能运动”的说法是错误的，故B不符合题意；
C．由运动的小车受到阻力时速度变慢可以直接说明：力可以改变物体的运动状态，故C符合题意；
D．牛顿第一定律是在大量实验的基础上，经过推理得出的，不能通过实验直接得出，故D不符合题意。
故选C。
7．小卢和小蒋在“探究影响滑动摩擦力大小的因素”实验中，小卢猜想影响滑动摩擦力大小的因素可能有：A．接触面所受的压力大小；B．接触面的粗糙程度；C．物体运动的速度。接下来小卢通过在不同的表面拉动同一物块做匀速直线运动进行探究（如图所示），并记录实验结果如下表。

实验次数
接触面
接触而受压力大小
物块运动速度
弹簧测力计拉力F/N
1
木板表面
G物
v
2.8
2
木板表面
G物
2v
2.8
3
木板表面
G物+GP
v
4.4
4
毛巾表面
G物
v
4.0
5
毛巾表面
G物
2v

（1）根据______知识，实验中滑动摩擦力大小f______（选填“大于”、“等于”或“小于”）弹簧测力计拉力F；
（2）根据实验次数1、4可得出初步结论：______；
（3）研究第3、4两次实验，小蒋认为可以得出“接触面所受压力越大，物块所受的摩擦力也越大”的结论。小蒋的分析过程______（选填“正确”或“错误”），原因是______；
（4）根据前4次实验，得出影响滑动摩擦力大小的因素后，小卢又做了第五次实验，请判断弹簧测力计的示数应该为______N；
（5）小蒋发现小卢上述实验过程中弹簧测力计的示数并不稳定，于是改进了实验装置，如图丁所示，改进后长木板______（选填“一定”或“不一定”）要做匀速直线运动。
答案：二力平衡 等于 当压力大小相同时，接触面越粗糙，滑动摩擦力越大。 错误 没有控制粗糙程度相同 4.0 不一定
【详解】
（1）[1][2]实验中，弹簧测力
解析：二力平衡 等于 当压力大小相同时，接触面越粗糙，滑动摩擦力越大。 错误 没有控制粗糙程度相同 4.0 不一定
【详解】
（1）[1][2]实验中，弹簧测力计拉着木块做匀速直线运动，木块受到的拉力和摩擦力是一对平衡力，大小相等。
（2）[3]由表格中可以看出，1、4两次实验，控制了压力大小相同，改变接触面的粗糙程度，接触面越粗糙，弹簧测力计的拉力越大，说明当压力大小相同时，接触面越粗糙，滑动摩擦力越大。
（3）[4][5]由表格得，3、4两次实验，木块运动速度相同，接触面粗糙程度和压力大小都不同，没有控制粗糙程度相同，因此小蒋的分析过程错误。
（4）[6]由1、2两次实验得，当压力和粗糙程度相同，匀速直线运动的速度不同时，弹簧测力计的拉力相同，说明滑动摩擦力大小与运动速度大小无关，4、5，两次实验，压力和粗糙程度相同，匀速直线运动的速度不同，因此木块受到的滑动摩擦力相同，弹簧测力计的拉力相同，第五次实验，弹簧测力计的示数为4.0N，故第五次实验，弹簧测力计的示数应该为4.0N。
（5）[7]丁图中，不管怎么拉动木板，木块始终相对地面保持静止，木块受到的摩擦力与弹簧测力计的拉力始终是一对平衡力，因此改进后长木板不一定要做匀速直线运动。
8．亚里士多德曾给出这样一个结论——物体的运动要靠力来维持。后来，伽利略等人对他的结论表示怀疑，并用实验来间接说明。这个实验如图，他是让小车从斜面的同一高度滑下，观察、比较小车沿不同的平面运动的情况。

（1）实验时让小车从斜面的同一高度滑下，其目的是让小车在粗糙程度不同的表面上开始运动时获得相同的______；
（2）一般人的思维都局限在比较小车在不同表面上运动的距离不同，但科学家们却能发现物体运动的表面越光滑，相同情况下物体受到的______就越小，因此物体运动的距离越长；并由此推想出进一步的结论，运动的物体如果不受外力作用，它将______。著名的牛顿______定律就是在此基础上总结出来的。这个定律因为是用______的方法得出，所以它______（选填“是”或“不是”）用实验直接得出的。
答案：速度 阻力 做匀速直线运动 第一 实验推理 不是
【详解】
（1）[1]在相同的斜面上，小车从斜面由静止滑下，到达水平面的速度主要与高度有关，让小车从斜面的同一
解析：速度 阻力 做匀速直线运动 第一 实验推理 不是
【详解】
（1）[1]在相同的斜面上，小车从斜面由静止滑下，到达水平面的速度主要与高度有关，让小车从斜面的同一高度滑下，目的是让小车达到斜面底端的时候获得相同的速度。
（2）[2][3]物体在毛巾、棉布、木板表面，三个表面其中木板表面最光滑，物体受到的阻力最小，速度减小的就越慢，物体运动的距离就越远，故相同情况下，物体受到的阻力越小，物体运动的距离越长。并由此推想出进一步的结论，如果物体表面绝对光滑，运动的物体不受外力作用，它的速度将不会改变，将以恒定速度运动下去。
[4][5][6]物体在没有受到的外力作用时，总保持静止或匀速直线运动状态，这就是牛顿第一定律，因为不受任何外力作用在现实中是不存在的，属于理想状态，因此实验结论不能直接验证，科学家是在大量实验的基础上通过用推理得到的。
9．如图所示，某同学在学习了摩擦力的相关知识后，做了“测量水平运动物体所受的滑动摩擦力”的实验，他先将木块放在水平木板上后测出木块所受滑动摩擦力，然后又在木块上方放置一个铅块重复上述实验。
（1）在该实验中，要想准确测出物体所受滑动摩擦力的大小，必须用弹簧测力计拉着物体在________方向做匀速直线运动。在图甲所示的实验中，木块所受的摩擦力为_________N。
（2）在图乙所示的实验中，木块所受的滑动摩擦力将________（选填“增大”或“减小”）。这是因为在接触面的粗糙程度一定时，_________越大，木块所受滑动摩擦力就越________。
（3）在刚开始实验时，该同学发现当弹簧测力计的示数为0.4N时，无法拉动木块。此时弹簧测力计对木块的拉力和木块所受的摩擦力_________（选填“是”或者“不是”）平衡力。

答案：水平 0.8 增大 压力 大 是
【详解】
（1）[1][2]摩擦力和弹簧测力计的拉力是水平方向上一对方向相反的力，若木块做匀速直线运动，则此时木块受到的摩擦力
解析：水平 0.8 增大 压力 大 是
【详解】
（1）[1][2]摩擦力和弹簧测力计的拉力是水平方向上一对方向相反的力，若木块做匀速直线运动，则此时木块受到的摩擦力和弹簧测力计的拉力是一对平衡力，根据弹簧测力计的示数可知摩擦力的大小，因此在该实验操作中必须用弹簧测力计拉着物体，使物体在水平方向做匀速直线运动。
根据图甲可知，弹簧测力计的示数为0.8N；因为木块做匀速直线运动，因此木块受到的拉力和摩擦力为一对平衡力，摩擦力的大小等于0.8N。
（2）[3][4][5]因为滑动摩擦力与压力的大小和接触面的粗糙程度有关，当接触面越粗糙一定时，压力越大，滑动摩擦力越大，而乙图中水平木板受到的压力增大，接触面的粗糙程度不变，因此木块所受的滑动摩擦力增大。
（3）[6]当弹簧测力计的示数为0.4N时，无法拉动木块，说明木块仍处于静止状态，此时木块受到的拉力和摩擦力是一对平衡力，因此弹簧测力计的拉力等于木块所受的摩擦力。
10．如图A、B是同种材料制成的大小不同的正方体，他们表面的粗糙程度相同，将它们分别按照甲、乙所示叠放，用弹簧秤水平拉动它们一起在同一水平桌面上运动。回答下列问题：

（1）测量它们受到的滑动摩擦力时，我们要______拉动弹簧测力计。
（2）上图中，弹簧秤的示数是______。
（3）有一种猜想认为摩擦力大小与受力面积大小无关.若要利用这个实验来验证，你应该选用图中的哪两个实验操作图来说明问题______（选填甲、乙、丙、丁）。
（4）若要利用甲、丙实验来探究摩擦力大小与哪些因素有关，可以得到什么结论？______
答案：匀速 1.2N 甲乙 粗糙程度一定时，压力越大滑动摩擦力越大
【详解】
（1）[1]只匀速拉动弹簧测力计时，摩擦力和拉力保持平衡，大小相等，所以可以用弹簧测力计的示数表示摩
解析：匀速 1.2N 甲乙 粗糙程度一定时，压力越大滑动摩擦力越大
【详解】
（1）[1]只匀速拉动弹簧测力计时，摩擦力和拉力保持平衡，大小相等，所以可以用弹簧测力计的示数表示摩擦力的大小。
（2）[2]由图可知，弹簧测力计的示数为1.2N。
（3）[3]探究摩擦力大小与受力面积大小的关系，需要控制压力和粗糙程度保持不变，改变受力面积的大小，观察弹簧测力计的示数是否发生变化，因此选择甲、乙两图。
（4）[4]甲、丙实验中，接触面粗糙程度和受力面积相同，压力不同，因此探究的是摩擦力大小与压力的关系，该实验可以得到的结论是粗糙程度一定时，压力越大滑动摩擦力越大。
11．如图是“探究影响压力作用效果的因素”实验，甲图所示，将小桌放在海绵上；乙图所示，在小桌上放一个砝码；丙图所示，把小桌翻过来，桌面朝下，并在它上面放一个砝码。

（1）比较______两图可知，当受力面积一定时，______，压力的作用效果越明显；
（2）比较乙丙两图可知，当压力一定时，______，压力的作用效果越明显；
（3）此实验中运用到的主要探究方法是______；
（4）小红想将图丁与乙图比较压力大小对压力的作用效果的影响，她的思路正确吗______？为什么______？
（5）小明把两支同样的粉笔竖直放置在坚硬的水平桌面上，粉笔两头横截面积不同，其中一支正放，一支倒放（如图戊所示），发现桌面均无明显的形变，于是得出压力作用效果与受力面积无关的结论。他的看法______（填“正确”或“不正确”）。因为______。
答案：甲、乙 压力越大 受力面积越小 控制变量法（转换法） 不正确 没有控制受压面材料相同（木板桌面不能很好的显示压力的作用效果） 不正确 坚硬的桌面不能很好的显
解析：甲、乙 压力越大 受力面积越小 控制变量法（转换法） 不正确 没有控制受压面材料相同（木板桌面不能很好的显示压力的作用效果） 不正确 坚硬的桌面不能很好的显示压力的作用效果（桌面的形变人眼看不到）
【详解】
（1）[1][2]比较甲、乙两图可以看出，受力面积相同，压力不同，作用效果不同，故可得出：当受力面积一定时，压力越大，压力的作用效果越明显。
（2）[3]比较乙丙两图可以看出，压力相同，受力面积不同，作用效果不同，故可得出：当压力一定时，受力面积越小，压力的作用效果越明显。
（3）[4]此实验中研究一个量与多个变量的关系，运用到的主要探究方法是控制变量法；同时，通过受压面的形变来反映压力的作用效果，用到的是转换法。
（4）[5][6]将图丁与乙图比较压力大小对压力的作用效果的影响，这一思路不正确。因为图丁中的受压面材料与图乙的受压面材料不同，不能准确反映压力的作用效果。
（5）[7][8]把两支同样的粉笔竖直放置在坚硬的水平桌面上，粉笔两头横截面积不同，其中一支正放，一支倒放，发现桌面均无明显的形变，于是得出压力作用效果与受力面积无关的结论。这一结论是不正确的，因为坚硬的桌面不能很好的显示压力的作用效果。
12．小强利用U形管压强计和装有水的大烧杯来探究液体内部压强的特点；
（1）实验前，小强发现压强计U形管两边红墨水的高度不相等，如图甲所示，接下来的操作应该是______（选填：“A”或“B”）；
A．此时向右管中加入红墨水直至液面相平
B．取下软管重新安装
（2）排除故障后，他将金属盒浸没于水中，发现随着金属盒没入水中的深度增大，U形管两边液面的高度差逐渐变大，如图乙所示，由此可知液体内部的压强与______有关；
（3）小强保持乙图中金属盒的位置不变，并将一杯浓盐水倒入烧杯中搅匀后，实验情形如图丙所示；比较乙、丙两次实验，小强得出了：在同一深度，液体的密度越大，其内部的压强越大的结论；你认为他的结论是否可靠？答：______，原因是：______。

答案：B 深度 不可靠 没有控制深度相同
【详解】
（1）[1]当压强计的橡皮膜没有受到压强时，U形管中液面应是相平的，若U形管中的液面出现了高度差，说明软管中的气体压强大于大气
解析：B 深度 不可靠 没有控制深度相同
【详解】
（1）[1]当压强计的橡皮膜没有受到压强时，U形管中液面应是相平的，若U形管中的液面出现了高度差，说明软管中的气体压强大于大气压，在压力差的作用下，U形管中的液面出现高度差；调节时，只需要将软管取下重新安装，这样两管上方的气体压强相等（都等于大气压），当橡皮膜没有受到压强时，U形管中的液面是相平的；故选B。
（2）[2]金属盒没入水中的深度增大，U形管两边液面的高度差逐渐变大，所以在液体密度一定时，液体越深，液体压强越大，说明液体压强跟液体深度有关。
（3）[3][4]小强保持丙图中金属盒的位置不变，并将一杯浓盐水倒入烧杯中搅匀后，液体深度增大，密度增大，U形管左右液面差增大，没有控制深度相同，不能探究液体压强跟密度的关系。故他的结论不可靠。
13．小明利用最大刻度值标有2.5mL的一次性注射器等器材，对大气压的值进行测量。其实验步骤如下：
a.先让注射器吸入少量水，然后将活塞推至注射器底端，当注射器的小孔充满水后，再用橡皮帽封住注射器的小孔。
b.用细绳拴住注射器活塞的颈部，使绳另一端与弹簧测力计的挂钩相连，然后水平向右慢慢地拉动注射器简，如图所示、当注射器中的活塞刚开始滑动时，记下弹簧测力计的示数为7.5N。
c.测出______的长度为4.00cm。
d.根据测量数据，算出大气压的值。
（1）实验所用的器材为：注射器、弹簧测力计、细绳、橡皮帽、水和______。
（2）上述步骤c中横线部分应填写______。
（3）此注射器活塞的横截面积是______cm2，根据实验数据计算出大气压强是______Pa。
（4）小明发现，同学们在做此实验时测得的大气压值误差很大，对此小明与同学找出了下列可能的原因：

①橡皮帽封住的注射器小孔中有残余气体；
②活塞与注射器筒壁间有摩擦；
③弹簧测力计的示数没有读准；
④活塞与注射器筒壁不完全密封。
上述原因会使测量值小于真实值的是______。
A．①③ B．①④ C．②③ D．②④
（5）小红对小明所做实验进行改进，在完成a、b步骤，活塞口到注射器底端后，添加了“取下封住注射器小孔的橡皮帽，再次水平向右慢慢匀速拉动注射器筒，记下弹簧测力计的示数为1.2N”这一实验步骤，添加这一步骤后小明重新计算的大气压强是______Pa。（结果取整数）
答案：刻度尺 有刻度部分 B
【详解】
（1）[1]由于需要测量带刻度部分的长度，故需要刻度尺。
（2）[2]由于需要计算活塞的面积，根据体积计算面积，故还需要
解析：刻度尺 有刻度部分 B
【详解】
（1）[1]由于需要测量带刻度部分的长度，故需要刻度尺。
（2）[2]由于需要计算活塞的面积，根据体积计算面积，故还需要带刻度部分的长度，即可根据即可。
（3）[3][4] 注射器活塞的横截面积是

注射器活塞的横截面积是；实验数据计算出大气压强是

故实验数据计算出大气压强是。
（4）[5]上述原因会使测量值小于真实值的是，即大气压力偏小，可能原因是橡皮帽封住的注射器小孔中有残余气体，①符合题意；而活塞与注射器筒壁间有摩擦导致大气压力偏大，故②不符合题意；③弹簧测力计的示数没有读准，可能偏大也可能偏小，故③不符合题意；④活塞与注射器筒壁不完全密封，即漏气，大气压力偏小，故大气压强偏小，故④符合题意；故选B。
（5）[6]小明重新计算的大气压强是

小明重新计算的大气压强是。
14．在探究液体压强的实验中，进行了如图所示的操作：
（1）压强计 ______（选填“属于”或“不属于”）连通器；
（2）由丙、丁两图进行实验对比，得出液体压强与盛液体的容器形状 ______（选填“有关”或“无关”）；
（3）甲、乙两图是探究液体压强与 ______的关系，结论是：______；
（4）要探究液体压强与密度的关系，应选用 ______两图进行对比；
（5）在图乙中，固定金属盒的橡皮膜在水中的深度，使金属盒处于向上、向下、向左、向右等方位时，两玻璃管中液面高度差不变，说明了在液体内部同一深度处，液体向各个方向的压强大小 ______。

答案：不属于 无关 液体深度 液体密度一定时，液体内部压强随深度的增加而增大 乙、丙 相等
【详解】
（1）[1]这是测量液体压强的压强计，它的一端是密闭的，所以不是
解析：不属于 无关 液体深度 液体密度一定时，液体内部压强随深度的增加而增大 乙、丙 相等
【详解】
（1）[1]这是测量液体压强的压强计，它的一端是密闭的，所以不是连通器。
（2）[2]由丙、丁两图知道，液体的密度相同、金属盒所处的深度也相同，容器的形状不同，两图中U形管内液面的高度差相同，说明了液体压强与盛液体的容器形状无关。
（3）[3][4]甲、乙两图液体的密度相同，金属盒在液体中的深度不同，U形管中液面的高度差不同，说明液体压强与液体深度有关，并且液体内部压强随着深度的增加而增大。
（4）[5]要探究液体压强与液体密度的关系，根据控制变量法的要求，应控制金属盒所处的深度相同、容器的形状相同，液体的密度不同，所以应选择乙和丙两图进行对比。
（5）[6]在图乙中，控制橡皮膜在盐水中的深度相同，使金属盒处于向上、向下、向左、向右等方位，即方向不同，而两图中U形管内液面的高度差相同，说明了在液体内部同一深度处，液体向各个方向的压强大小相等。
15．某学习小组利用注射器、弹簧测力计、刻度尺等器材粗测大气压值。

（1）首先读出注射器的最大可读容积为V，用刻度尺测量 ___________为L，算出活塞的横截面积。
（2）实验时，按图所示安装好器材，先把注射器活塞推至注射器底端，然后用橡皮帽封住注射器小孔，水平向右慢慢地拉动注射器筒，当 ___________，读出弹簧测力计的示数为F=28N时，已知活塞的面积是S=2.8×10﹣4m2，则可求出大气压强p=___________Pa，若人体表面积约2m2，此时人体表面受到大气的总压力是 ___________。
（3）若橡皮帽密封性不太好，将导致测得大气压值 ___________（选填“偏大”“偏小”“不变”）。
答案：注射器全部刻度线 活塞刚开始滑动时 105 2×105N 偏小
【详解】
（1）[1]注射器的最大可读容积为V，注射器上的全部刻度线由刻度尺测量得出为L，故可计算出活
解析：注射器全部刻度线 活塞刚开始滑动时 105 2×105N 偏小
【详解】
（1）[1]注射器的最大可读容积为V，注射器上的全部刻度线由刻度尺测量得出为L，故可计算出活塞的横截面积为。
（2）[2]当注射器中的活塞刚开始滑动时，活塞受到的拉力和大气压对活塞的压力是一对平衡力，故此时大气压对活塞的压力为28N；
[3]由实验数据可得，此时的大气压强为

[4]若人体面积约为2m2，此时人体表面的受到大气的总压力为
F=pS=1105Pa×2m2=2×105N
（3）[5]若橡皮帽密封性不太好，将导致弹簧测力计的拉力偏小，因此测得的结果将偏小。
16．小明和小华利用吸管、细铜丝、石蜡等材料自制简易密度计。

（1）小明将自制的密度计放入水中，发现密度计不能直立漂浮，其原因可能是 ______；
（2）改进后小明用刻度尺测出密度计的长度为h，然后将密度计放入水中，测出密度计露出水面的高度为h1，再将该密度计放入待测液体中，密度计露出液体表面的高度为h2，如图甲所示，已知水的密度为ρ水，请写出待测液体密度的表达式：ρ＝______（用上述物理量字母表示）；
（3）通过实验，小明在密度计上标出了0.8g/cm3、1.0g/cm3、1.2g/cm3三条刻度线，发现相邻刻度线间距 ______（相等/不相等）；
（4）把制作好的密度计先后放入三种不同的液体中，静止时如图乙中a、b、c所示。则
①密度计在三种液体中受到的浮力 ______；
A．a最大
B．b最大
C．c最大
D．a、b、c一样大
②三种液体密度的大小关系正确的是 ______；
A．ρa＞ρb＞ρc
B．ρb＞ρa＞ρc
C．ρa＞ρc＞ρb
D．ρb＞ρc＞ρa
（5）小明用粗细不同的吸管制作了A、B两支质量相同的密度计，通过实验刻出（3）中的三条刻度线，发现一支刻度线疏、一支刻度线密，小明测出刻度线到配重端的吸管长度h，作出h与对应液体密度的倒数的关系图像如图丙所示，则 ______（填字母）。
A．密度计A刻度线疏，吸管粗
B．密度计A刻度线密，吸管粗
C．密度计B刻度线疏，吸管粗
D．密度计B刻度线密，吸管粗
答案：密度计重心较高（或底端较轻） ρ水 不相等 D B D
【详解】
（1）[1]小明将自制的密度计放入水中，发现密度计不能直立漂浮，其原因可能是重心较高（或底端较
解析：密度计重心较高（或底端较轻） ρ水 不相等 D B D
【详解】
（1）[1]小明将自制的密度计放入水中，发现密度计不能直立漂浮，其原因可能是重心较高（或底端较轻）。
（2）[2]当将密度计放入盛水的容器时，浸入水中的长度为h﹣h1，当将密度计放入盛待测液体的容器时，浸入水中的长度为h﹣h2，因为密度计不管是在水中还是在液体中，都是漂浮状态，所以
F浮水＝F浮液＝G
由
F浮＝ρ液gV排＝ρ液gSh浸
可知
ρ水gS(h﹣h1)＝ρ液gS(h﹣h2)
所以液体的密度
ρ液＝ρ水
（3）[3]因为密度计在液体中处于漂浮状态，所以F浮液＝G，即
F浮＝ρ液gV排＝ρ液gSh浸＝G
所以
h浸＝
式中密度计的重力G、横截面积S、g不变，h浸与ρ液成反比，所以0.8g/cm3、1.0g/cm3、1.2g/cm3三条刻度线相邻刻度线间距不相等。
（4）①[4]密度计在液体中都处于漂浮状态，根据物体的漂浮条件可知，密度在三种液体中的浮力都等于其自身的重力，因此密度在三种液体中的浮力相等。
②[5]由（3）可得
ρ液＝ρ水
式中密度计的重力G、横截面积S、g不变，ρ液与h浸成反比，由图乙可知
h浸b＜h浸a＜h浸c
所以
ρb＞ρa＞ρc
故B正确。
（5）[6]由（3）可得
h浸＝
当液体密度相同时，h与横截面积成反比，即密度计刻度线疏的横截面积小，结合图丙可知，当液体密度相同时
hA＞hB
即密度计A刻度线疏，因此密度计A刻度线疏，吸管细；密度计B刻度线密，吸管粗，故D正确。
17．小敏同学在探究“影
