初中人教版八年级下册期末物理必考知识点试卷精选答案

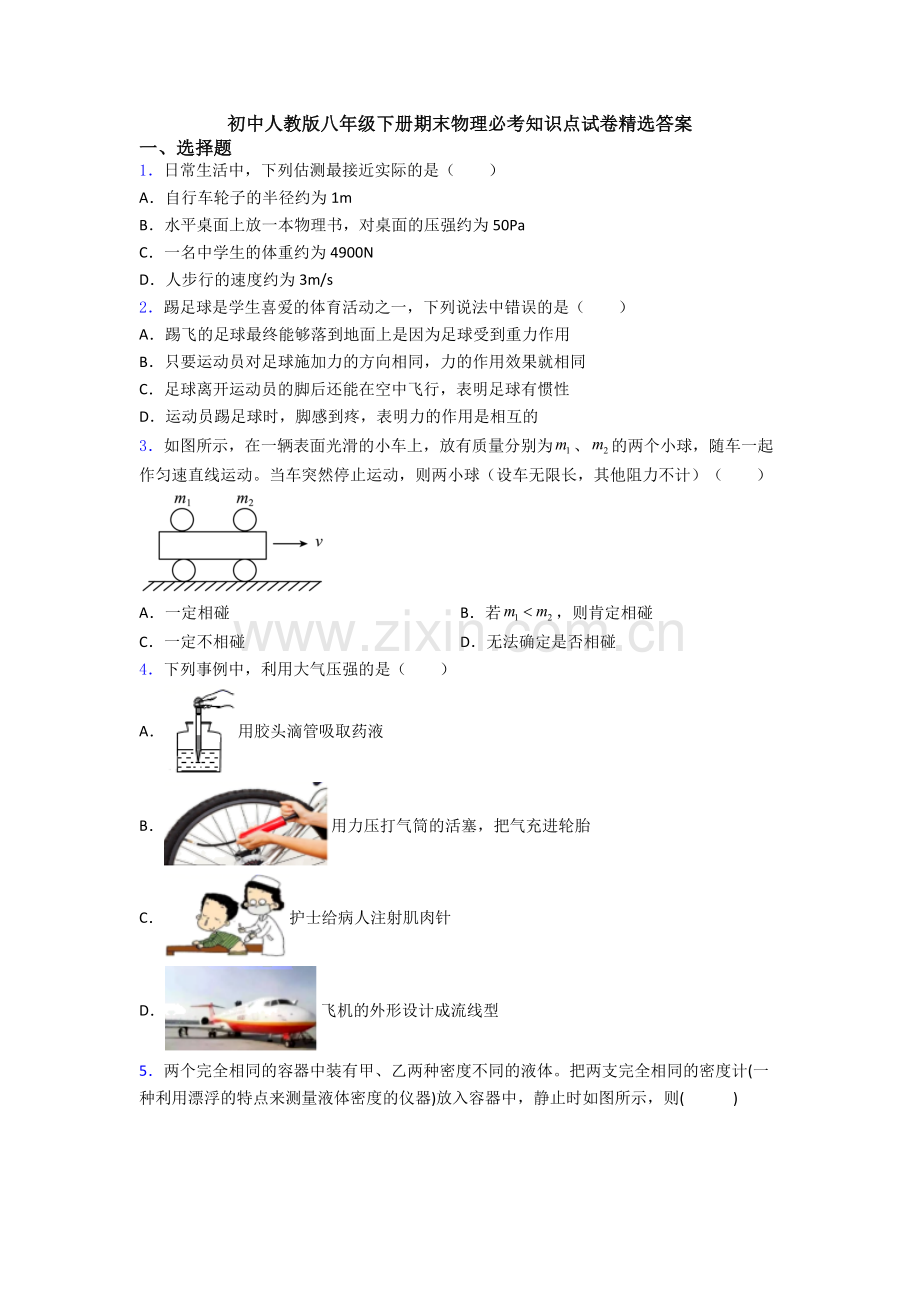

一、选择题
1．日常生活中，下列估测最接近实际的是（　　）
A．自行车轮子的半径约为1m
B．水平桌面上放一本物理书，对桌面的压强约为50Pa
C．一名中学生的体重约为4900N
D．人步行的速度约为3m/s
2．踢足球是学生喜爱的体育活动之一，下列说法中错误的是（　　）
A．踢飞的足球最终能够落到地面上是因为足球受到重力作用
B．只要运动员对足球施加力的方向相同，力的作用效果就相同
C．足球离开运动员的脚后还能在空中飞行，表明足球有惯性
D．运动员踢足球时，脚感到疼，表明力的作用是相互的
3．如图所示，在一辆表面光滑的小车上，放有质量分别为、的两个小球，随车一起作匀速直线运动。当车突然停止运动，则两小球（设车无限长，其他阻力不计）（　　）

A．一定相碰 B．若，则肯定相碰
C．一定不相碰 D．无法确定是否相碰
4．下列事例中，利用大气压强的是（　　）
A．用胶头滴管吸取药液
B．用力压打气筒的活塞，把气充进轮胎
C．护士给病人注射肌肉针
D．飞机的外形设计成流线型

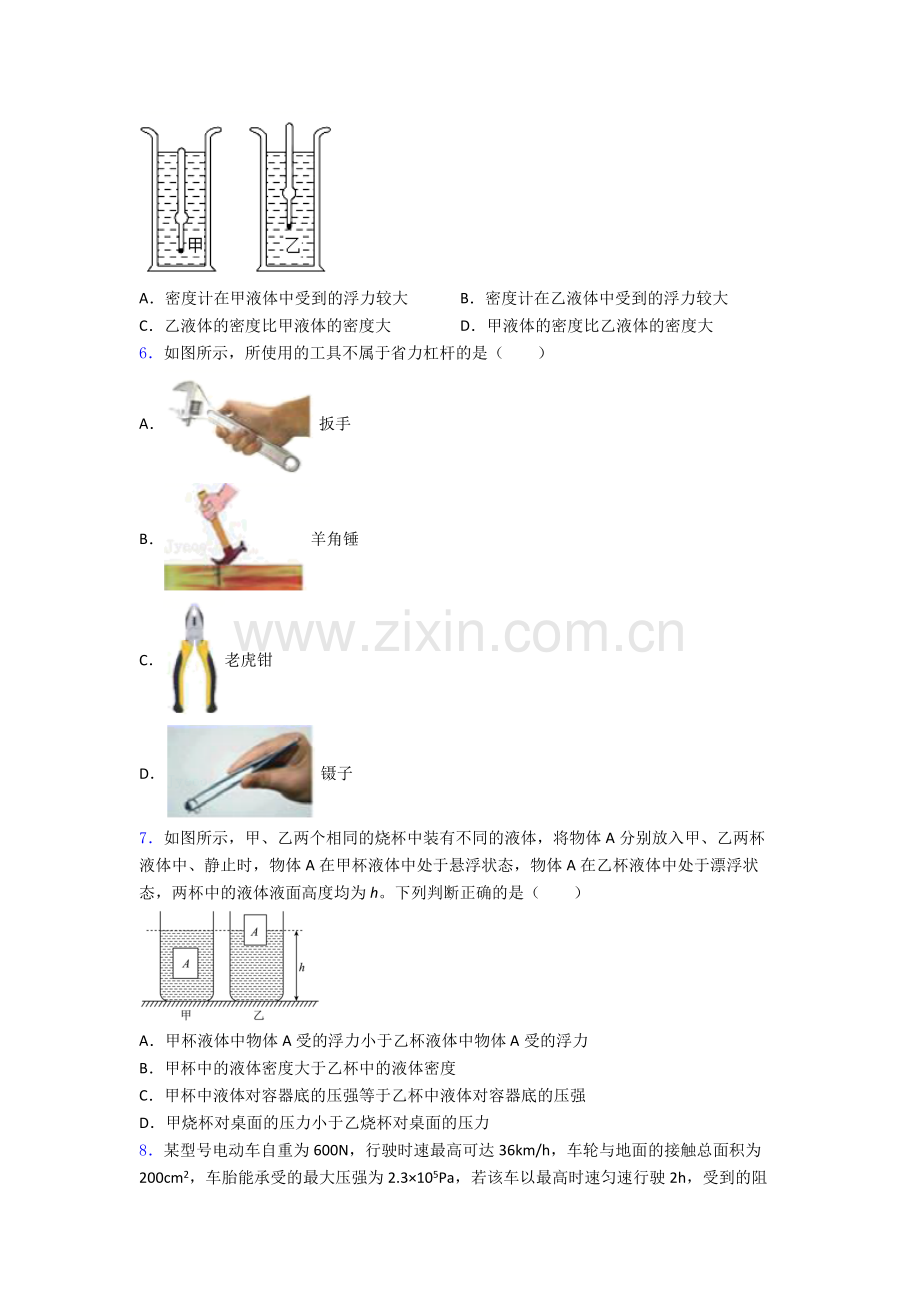

5．两个完全相同的容器中装有甲、乙两种密度不同的液体。把两支完全相同的密度计(一种利用漂浮的特点来测量液体密度的仪器)放入容器中，静止时如图所示，则(　　　)

A．密度计在甲液体中受到的浮力较大 B．密度计在乙液体中受到的浮力较大
C．乙液体的密度比甲液体的密度大 D．甲液体的密度比乙液体的密度大
6．如图所示，所使用的工具不属于省力杠杆的是（　　）
A．扳手
B．羊角锤
C．老虎钳
D．镊子
7．如图所示，甲、乙两个相同的烧杯中装有不同的液体，将物体A分别放入甲、乙两杯液体中、静止时，物体A在甲杯液体中处于悬浮状态，物体A在乙杯液体中处于漂浮状态，两杯中的液体液面高度均为 h。下列判断正确的是（　　）

A．甲杯液体中物体A 受的浮力小于乙杯液体中物体 A受的浮力
B．甲杯中的液体密度大于乙杯中的液体密度
C．甲杯中液体对容器底的压强等于乙杯中液体对容器底的压强
D．甲烧杯对桌面的压力小于乙烧杯对桌面的压力
8．某型号电动车自重为600N，行驶时速最高可达36km/h，车轮与地面的接触总面积为200cm2，车胎能承受的最大压强为2.3×105Pa，若该车以最高时速匀速行驶2h，受到的阻力为40N，下列说法中（　　）
①该车的最大载重量4600N
②该车最高速行驶时输出功率为400W
③该车行驶了72km
④该车克服摩擦力做的功为2.88×104J
A．只有②③正确 B．只有①④正确 C．只有②③④正确 D．①②③④都正确
二、填空题
9．读出图中各个实验仪器的示数：

（1）木块的长度为___________cm；
（2）物体的质量为___________g；
（3）量筒中水的体积为___________mL；
（4）物体的重力为___________N。
10．玩滑板车是小朋友们喜爱的一项运动。小朋友一只脚踏在滑板车上对车的压强比双脚站立时 ______（选填“大”或“小”）；小朋友用力蹬地后双脚离地，滑板车和人会向前滑行一段距离，这是利用了物体间 ______；双脚离地后，由于 ______，滑板车将继续向右滑行。
11．在探究影响压力作用效果的因素时，小明利用小桌、海绵和砝码等器材，进行了如图所示的实验。比较 ______两图可得出的结论是：压力相同时，受力面积越小，压力作用效果越明显；为了比较压力作用效果与压力的关系，应该选图 ______比较。

12．我国计划于今年发射神舟十一号载人飞船和天宫二号空间实验室，长征五号和长征七号运载火箭也将进行首飞。飞船在加速升空过程中，它的动能________，重力势能________（均选填“增大”，“不变”，“减小”）。
13．质量为50kg的箱子，小明用80N的水平推力刚好使它沿粗糙水平面以1m/s的速度匀速直线移动了10m。则这个过程中推力所做的功是______J，功率是______W，地面对箱子的支持力大小为______N，小明改用100N的力水平推这个箱子时，地面对箱子的摩擦力大小为______N。（g=10N/kg）
14．如图所示为“无叶电风扇”它的底座有一台电动机，通过进风口吸入空气，空气经过加压后被送入环形的出风口，从宽度只有3mm的细缝中向外喷出，这部分喷射空气因流速大，压强 ___________（选填“大”或“小”）使周围空气 ___________（选填“靠近”或“远离”）这部分喷射空气，带动周围空气流动，使风量可以增加到原来的15倍。

15．在如图中杠杆上的A点挂四个重均为0.5N的钩码，用调好的弹簧测力计竖直向上拉杠杆上的B点，使杠杆在水平位置平衡，如图所示，测力计的示数应是___________ N；如果将测力计沿图中虚线方向拉，仍使杠杆在水平位置平衡，则测力计的示数将___________（“变大”、“不变”或“变小”）。

16．如图所示是某商场的自动扶梯，扶梯的部分几何尺寸如图所示，重500N的小华站在该扶梯上从商场一楼到二楼，已知扶梯以1m/s的速度匀速上行，则扶梯对他做的功是______J，对他做功的功率是______W，小华上升过程中动能大小______（选填“变大”、“变小”或“不变”），机械能大小______（选填“变大”、“变小”或“不变”）。

三、解答题
17．如图所示是一款垃圾清洁车示意图，P为整车的重心。
（1）请在图中作出垃圾车所受重力及相对于O点的力臂l；
（2）在手柄上A处施加一个最小力F，使垃圾车轮离开地面，请作出这个力。

18．按要求完成作图:
（1）请画出图甲中漂浮在水面上的小球所受浮力和杯子对斜面压的示意图；

（2）如图乙是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动。请在图上画出杠杆OBA动力臂L1和物体M重力的示意图。

19．在图中按最省力的要求，画出滑轮组绳子的绕法。

20．小刚同学通过查材料知道：弹簧在发生弹性形变时，弹簧的弹力F与弹簧的伸长量（或压缩量）x成正比，其大小表示为：F=kx，其中K为劲度系数，其大小等于弹力与弹簧的伸长量（或压缩量）的比值。他马上对两根长度相同粗细不同的弹簧进行研究，将弹簧的一端固定，另一端悬挂钩码（图甲所示），记录弹簧受到的拉力大小F和弹簧的长度L，根据多组测量数据做出的图线如图乙所示。

(1)当在A弹簧上悬挂重为5N的物体时，弹簧A的伸长量为______cm；
(2)分别用这两根弹簧制成的弹簧测力计，则用弹簧______（选填“A”或“B”）制成的测力计测量的精确程度高，用弹簧______（选填“A”或“B”）制成的测力计量程更大。
(3)有实验测得的数据可得，在弹性限度以内，本实验中B弹簧的劲度系数k为______N/m。
21．小新同学在研究“影响滑动摩擦力大小的因素”时，提出如下猜想：
猜想一：滑动摩擦力的大小与接触面所受的压力有关；
猜想二：滑动摩擦力的大小与接触面的粗糙程度有关。
为了验证猜想，准备了如下实验器材：一个带挂钩的木块、一个砝码、两块材料相同但表面粗糙程度不同的长木板、一个弹簧测力计。小新做了如图所示的三次实验，第1次和第2次实验用的是同一长木板，第3次用的是表面更加粗糙的长木板。请你完成下列内容。

（1）为了完成实验，应用弹簧测力计沿水平方向拉动木块，使其在水平木板上做___________运动，此时滑动摩擦力的大小___________（选填“大于”、“等于”或“小于” 拉力的大小。
（2）他做第1次实验时，拉力F、木块移动速度v随时间t的变化关系图像如图2、3所示，则木块在第7s时的摩擦力为___________N。
（3）当正确完成第1次和第2次实验后，发现第二次弹簧测力计的示数明显比第一次的大，由此得出的结论是：___________。
（4）通过比较第___________次和第___________次实验，可以验证猜想二。
二
22．小花利用标有最大刻度值4.5mL的注射器等器材，对大气压的值进行测量，实验步骤如下：

a.先让注射器吸入少量水，然后将活塞推至注射器底端，当注射器的小孔充满水后，再用橡皮帽封住注射器的小孔；
b.用细绳拴住注射器活塞颈部，使绳另一端与弹簧测力计挂钩相连，然后水平向右拉注射器，如图甲所示。当注射器中的活塞移动时，记下弹簧测力计的示数为8.1N；
c.用刻度尺测出注射器全部刻度的长度为6cm；
d.根据测量数据，算出大气压的值。
（1）实验所用的器材为：注射器、刻度尺、细绳、橡皮帽、水和______；
（2）此注射器活塞横截面积是______cm2；根据实验数据计算出大气压强是______Pa，比真实值______（选填“偏大”或“偏小”）；
（3）小花又用塑料吸盘挂钩对大气压的值进行测量，如图乙。她将吸盘紧紧压在厚玻璃上，测出吸盘的直径为D，然后用弹簧测力计缓慢地拉塑料吸盘直至使其脱离玻璃，读出拉开瞬间的拉力为F，算出大气压的值为______（用字母表示）。她发现测出的大气压值比真实值______（选填“偏大”或“偏小”）。导致这种结果的原因是：______；
（4）小花与同学们分析实验时，发现测得的大气压值误差较大，对此找出了下列可能的原因：①橡皮帽封住的注射器小孔中有残余气体②活塞与注射器筒壁间有摩擦③弹簧测力计的示数没有读准④活塞与注射器筒壁不完全密封。上述原因一定会使测量值小于真实值的是______。
A．①③　　B．①④　　C．②③　　D．②④
二
23．明明探究浮力大小与哪些因素实验时，提出如下几种猜想：
①浮力大小可能与物体的重有关；
②浮力大小可能与物体浸入液体体积有关；
③浮力大小可能与物体浸入液体深度有关；
④浮力大小可能与液体密度有关。

（1）他在弹簧测力计下端挂一铁块，依次把铁块缓缓浸入水中不同位置，如图甲所示。由实验现象及数据可知：猜想______是正确的，猜想______是错误的；
（2）图乙中能正确表示铁块所受浮力大小与浸入液体深度关系的是______；
（3）明明将重3N的石块挂在弹簧测力计下端，先后浸没在水和盐水中，石块静止时弹簧测力计的示数如图丙所示，是为了验证浮力大小与______的关系。由测得数据可得盐水密度为______kg/m3，已知水的密度为1.0×103kg/m3。
24．为了探究物体动能大小与哪些因素有关，同学们设计了如图甲、乙所示的实验装置来进行实验．

(1)图甲是让不同质量的小球沿同一光滑斜面从B处由静止自由释放，然后分别撞击放在同一水平面上的同一木块，木块在水平面运动一段距离后静止时的情景．该方案是为了探究动能大小与_________关系，若木块被撞后移动的距离越远，说明小球对木块的推力______越多，小球撞击木块时的动能________．
(2)图乙是让质量相同的小球沿同一光滑斜面分别从A、B处由静止自由释放，然后分别撞击到放在同一水平面上的同一木块，木块在水平面运动一段距离后静止时的情景．据此，你能得出的结论是_____．
(3)本实验装置的水平面如果绝对光滑，还能得出结论吗？ ____，理由是___________．
(4)若质量不同的小球分别从斜面的不同高度静止自由释放推动同位置的木块，则_______(选填“能”或“不能”)根据木块被推动的距离来判断小球初始重力势能的大小．
25．利用如图所示的装置来探究“杠杆的平衡条件”。

（1）挂钩码前，杠杆在如图甲所示的位置静止，此时杠杆______（填“达到”或“没有达到”）平衡状态，接下来应向______（填“左”或“右”）调节杠杆两端的螺母，使杠杆保持水平并静止，这样做的目的是为了消除杠杆自重对实验的影响，且便于______；
（2）杠杆平衡后，如图乙所示，在杠杆B点挂3个相同的钩码，可在杠杆的D点挂______个相同的钩码，就可使杠杆重新在水平位置平衡，如果在B、D两处的钩码各去掉一个，杠杆将______（填“仍然平衡”或者“左端下沉”或者“右端下沉”）；
（3）保持B点钩码数量和力臂不变，杠杆在水平位置平衡时，测出多组动力臂L1和动力F1的数据，绘制了L1-F1的关系图象，如图丁所示。请根据图象推算，当L1为0.6m时，F1为______N；
（4）小红用弹簧测力计在D点处竖直向下使杠杆在水平位置平衡，如图丙所示，但小红同学面对甲图状况，没有调水平平衡就匆忙进行了实验，则杠杆虽然此时水平平衡，但可以判断：FB•OB______F1•OD（选填“大于、“小于”或“等于”，F1是弹簧测力计的示数）。
26．一辆汽在平直公路上以10m/s的速度匀速行驶，其质量为。在行驶过程中该车受到的阻力等于车重的0.08倍。求
(1)小轿车所受重力的大小。
(2)小轿车在行驶过程中受到的阻力大小是多少？方向如何？
(3)小轿车在行驶过程中受到的牵引力与阻力的合力大小是多少？
27．将一实心长方体物块悬挂于弹簧测力计下，物块下表面刚好与水面接触，从此处匀速下放物块，直至浸没（物块未与容器底接触）的过程中，弹簧测力计示数F与物块下表面浸入水中深度h的关系如图所示；已知ρ水＝1.0×103kg/m3，g＝10N/kg，求：
（1）物块受到的重力；
（2）物块浸没时受到的浮力；
（3）物块的体积；
（4）物块刚好浸没时下表面受到的液体压强。

28．小杰家装修房子时需要往楼上运送材料，她设计了如图所示的滑轮组提升重物。一次运送材料时用500N的拉力，在20s内将重为800N的物体匀速提高了10m，那么在此过程中请你解答以下问题：
（1）利用此滑轮组做的有用功是多少？
（2）拉力做功的功率是多少？
（3）滑轮组提升重物的机械效率是多少？

【参考答案】
一、选择题
1．B
解析：B
【详解】
A．教室中日光灯管的长度在1.1m左右，自行车轮子的直径与此差不多，在1.1m左右，半径约为0.55m，故A不符合实际，A不符合题意；
B．物理书对水平桌面的压力约为3N，受力面积约为5×10-2m2，书对桌面的压强

故B符合实际，B符合题意；
C．中学生的质量在50kg左右，受到的重力大约为

故C不符合实际，C不符合题意；
D．人正常步行的速度在1.1m/s左右，故D不符合实际，D不符合题意。
故选B。
2．B
解析：B
【详解】
A．踢飞的足球由于受到重力的作用，最终会落到地面上，故A正确；
B．力的大小、方向和作用点都会影响力的作用效果，所以施加力的方向相同时，力的作用效果不一定相同，故B错误；
C．足球离开运动员的脚后还会向前飞行，是因为足球具有惯性，故C正确；
D．踢足球时脚感到疼，说明脚受到力的作用，脚对足球施加力的作用的同时，足球同时对脚有力的作用，这说明物体间力的作用是相互的，故D正确。
故选B。
3．C
解析：C
【详解】
如图可知两小球在表面光滑小车上，即在运动方向上不受力，竖直方向受平衡力，由牛顿第一定律可知两球运动状态不变即一定不会相碰，故ABD不符合题意；故C符合题意。
故选C。
4．A
解析：A
【详解】
A．用滴管吸液体，用力捏胶头，滴管内的气体被挤出一部分，滴管内压强小于外界大气压，液体在大气压力的作用下被“吸”入管内，证明了大气压的存在，故A符合题意；
B．用力压打气筒的活塞，是人的推力把气充进轮胎中，与大气压无关，故B不符合题意；
C．护士给病人注射肌肉针是利用人的压力将药液注入人体肌肉的，故C不符合题意；
D．飞机的外形是仿照鸟类的体型设计建筑的，一般设计成流线型，这属于仿生技术，流线型能减小空气阻力，便于飞行，故D不符合题意。
故选A。
5．C
解析：C
【详解】
AB．由图可知，密度计在甲、乙液体中处于漂浮状态，因同一支密度计的重力不变，所以密度计在两种液体中所受的浮力相等；故AB不符合题意；
CD．因甲中密度计排开液体的体积大与乙中排开液体的体积，所以，由可知，甲液体的密度小于乙液体的密度；故C符合题意；D不符合题意。
故选C。
6．D
解析：D
【详解】
A．扳手在使用过程中，动力臂大于阻力臂，属于省力杠杆，故A不符合题意；
B．羊角锤在使用过程中，动力臂大于阻力臂，属于省力杠杆，故B不符合题意；
C．老虎钳在使用过程中，动力臂大于阻力臂，属于省力杠杆，故C不符合题意；
D．镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，不属于省力杠杆，故D符合题意。
故选D。
7．D
解析：D
【详解】
A．因为物体漂浮或悬浮时，受到的浮力和自身的重力相等，因此甲杯液体中物体A受的浮力等于乙杯液体中物体A受的浮力，故A错误；
B．由图可知，物体在甲、乙两杯中分别处于悬浮和漂浮状态，因为液体的密度大于物体的密度时物体漂浮，液体的密度等于物体的密度时物体悬浮，所以甲杯中的液体密度小于乙杯中的液体密度，故B错误；
C．因为甲杯中的液体密度小于乙杯中的液体密度，且两杯中的液体液面高度均为h，由p=ρgh可得，甲杯中液体对容器底的压强小于乙杯中液体对容器底的压强，故C错误；
D．甲杯中液体的体积小于乙杯中液体的体积，由m=ρV可知，甲杯中液体的质量小于乙杯中液体的质量，因此甲的总重力小于乙的总重力，而桌面受到的压力等于上面物体的总重力，故甲烧杯对桌面的压力小于乙烧杯对桌面的压力，故D正确。
故选D。
8．A
解析：A
【分析】
①水平面上物体的压力和自身的重力相等，根据求出车和载重的最大重力之和，然后求出该车的最大载重量；
②电动车以最高时速匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，二力大小相等，根据求出该车最高速行驶时输出功率；
③根据求出该车行驶的路程；
④根据求出该车克服摩擦力做的功。
【详解】
①因水平面上物体的压力和自身的重力相等，所以，由可得，车和载重的最大重力之和

则该车的最大载重量

故①错误；
②因电动车以最高时速匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，所以，牵引力

则该车最高速行驶时输出功率

故②正确；
③由可得，该车行驶的路程

故③正确；
④该车克服摩擦力做的功

故④错误；
综上可知，只有②③正确。故A符合题意，BCD不符合题意。
故选A。
二、填空题
9．75cm 17 56 1.6
【详解】
（1）[1]图示刻度尺1cm又分为10个小刻度，故最小刻度值为1mm，起始刻度为6,.00cm，末端刻度值为7.75cm，物体长度为

（2）[2]物体的质量为砝码的质量加游码所指示的质量数

（3）[3]由图可知，量筒的分度值2mL，量筒中液体的凹液面的底部与56mL刻度线相平，所以水的体积是56mL。
（4）[4]该测力计的最小刻度是0.2N，因此所测物体的重力为

10．大 力的作用是相互的 惯性
【详解】
[1]小朋友站在滑板车上对滑板车的压力等于自身重力，一只脚踏上滑板车比两只脚踏上滑板车上的受力面积小，由可知，小朋友一只脚踏在滑板车上对车的压强比双脚站立时大。
[2]小朋友用力蹬地时，由于力的作用是相互的，地面同时给脚一个向前的力，使得滑板车和人会向前滑行。
[3]脚离地后，由于惯性，滑板车将保持原来的运动状态继续向前滑行。
11．乙、丙 甲、乙
【详解】
[1]要探究压力的作用效果与受力面积时，应控制压力的大小不变，改变受力面积，图乙、丙符合题意。
[2]要探究压力的作用效果与压力大小的关系时应控制受力面积的大小不变，改变压力的大小，图甲、乙符合题意。
12．增大 增大
【详解】
[1][2]神舟十一号载人飞船升空过程中，由于质量不变，速度增大，故动能增大；由于高度增大，则重力势能增大。
13．F
解析：80 500 80
【详解】
[1]推力做的功为
W=Fs=80N×10m=800J
[2]推力做功的功率为

[3]箱子在水平地面上做匀速直线运动，处于平衡状态，在竖直方向上，箱子重力与地面对箱子的支持力是一对平衡力，二者大小相等，故地面对箱子的支持力大小为
F支=G=mg=50kg×10N/kg=500N
[4]摩擦力的大小取决于两个接触面的粗糙程度与接触面间的压力，与受到的推力无关。故推力变100N后，箱子受到的摩擦力依然为80N。
14．小 靠近
【详解】
[1][2]由流体压强和流速的关系可知，空气从宽度只有3mm的缝隙中向外喷出，这部分喷射的空气流速大，压强小，在压强差的作用下，周围空气靠近这部分喷射的空气，就形成了风。
15．变大
【详解】
[1]由图示知，杠杆的阻力
F2=4×0.5N=2N
设杠杆每一小格的长度为l，据杠杆的平衡条件有
F1⋅4l=2N⋅2l
解得
F1=1N
弹簧测力计的示数应是1N。
[2
解析：变大
【详解】
[1]由图示知，杠杆的阻力
F2=4×0.5N=2N
设杠杆每一小格的长度为l，据杠杆的平衡条件有
F1⋅4l=2N⋅2l
解得
F1=1N
弹簧测力计的示数应是1N。
[2]将图示中弹簧测力计沿虚线方向拉，则对应的动力臂变小，阻力和阻力臂大小不变，那么动力要变大，所以测力计的示数将变大。
16．300 不变 变大
【详解】
[1]小华的重力G=500N，扶梯对他做的功
W=Gh=500N×3m=1500J
[2]根据勾股定理可知，扶梯移动距离
从商场一楼到二楼的时间
解析：300 不变 变大
【详解】
[1]小华的重力G=500N，扶梯对他做的功
W=Gh=500N×3m=1500J
[2]根据勾股定理可知，扶梯移动距离

从商场一楼到二楼的时间

扶梯对他做功的功率

[3]在上升的过程中，因为是匀速上升，速度不变，质量不变，所以其动能不变。
[4]高度升高，所以其重力势能增大，而机械能等于动能与重力势能之和，所以机械能变大。
三、解答题
17．【详解】
（1）重力的方向是竖直向下的，从垃圾车的重心P点开始，画一条带箭头的竖直向下的有向线段，用G表示，即为垃圾车所受重力示意图；从杠杆的支点O向重力的作用线引垂线段，垂线段的长即为相对于O点
解析：
【详解】
（1）重力的方向是竖直向下的，从垃圾车的重心P点开始，画一条带箭头的竖直向下的有向线段，用G表示，即为垃圾车所受重力示意图；从杠杆的支点O向重力的作用线引垂线段，垂线段的长即为相对于O点的力臂l，如下图
（2）由杠杆平衡条件F1L1＝F2L2知道，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂最长，由图知动力的方向应该向上，过A点垂直于OA向上作出最小力F的示意图，如下图

18．（1）；（2）
【详解】
（1）小球浮力的方向竖直向上，杯子对斜面的压力方向与斜面垂直向下，如图所示：
（2）OBA动力臂L1为支点O到杠杆动力作用线的距离，和物体M重力的方向竖直向下，如图所示：
解析：（1）；（2）
【详解】
（1）小球浮力的方向竖直向上，杯子对斜面的压力方向与斜面垂直向下，如图所示：

（2）OBA动力臂L1为支点O到杠杆动力作用线的距离，和物体M重力的方向竖直向下，如图所示：

19．【详解】
当从动滑轮开始绕时有5段绳子承担动滑轮和物体的重，绳子固定在动滑轮的钩子上，依次绕过定滑轮、动滑轮、定滑轮、动滑轮，此时最省力，如下图所示：
解析：
【详解】
当从动滑轮开始绕时有5段绳子承担动滑轮和物体的重，绳子固定在动滑轮的钩子上，依次绕过定滑轮、动滑轮、定滑轮、动滑轮，此时最省力，如下图所示：

20．A B 100
【详解】
(1)[1]由图乙可知，A弹簧的原长为5cm，当在A弹簧上悬挂重力为5N的物体时，弹簧长度为15cm，弹簧A的伸长量为10cm。
(2)[2]测力计是根
解析：A B 100
【详解】
(1)[1]由图乙可知，A弹簧的原长为5cm，当在A弹簧上悬挂重力为5N的物体时，弹簧长度为15cm，弹簧A的伸长量为10cm。
(2)[2]测力计是根据在测量范围内，弹簧的伸长与受到的拉力成正比的原理制成的，由图乙可知，在测量范围内，如F=5N时，用弹簧A制成的测力计伸长10cm，而用弹簧B制成的测力计伸长5cm，所以，用弹簧A制成的测力測量的精确程度高。
[3]由图乙知，A的量程为010N，B的量程为015N，则用弹簧B制成的测力计量程大。
(4)钩码对弹簧的拉力等于弹簧对钩码的拉力(即弹簧形变而产生的弹力)，由图乙可知，在测量范围内，当F=10N时，弹簧B制成的测力计伸长10cm，即当拉力F为10N时，即x=0.1m，将数据代入F=kx，得k=100N/m。
21．匀速直线 等于 3 在接触面粗糙程度一定时，压力越大，摩擦力越大 2 3
【详解】
（1）[1][2]只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到
解析：匀速直线 等于 3 在接触面粗糙程度一定时，压力越大，摩擦力越大 2 3
【详解】
（1）[1][2]只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，拉力大小才等于摩擦力的大小，实验时，用弹簧测力计水平拉动木块，使它沿长木板做匀速直线运动，根据二力平衡知识，从而测出木块与长木板之间的滑动摩擦力。
（2）[3]由图3知：2～6s物体做匀速运动，此时物体处于平衡状态，受到的拉力和摩擦力是一对平衡力，大小相等，由图2知此过程的拉力为3N，所以滑动摩擦力为3N；6～8s物体做减速运动，但由于压力的接触面的粗糙程度不变，摩擦力不变，仍为3N，故第7s时，摩擦力为3N。
（3）[4]由1、2两次接触面粗糙程度相同，压力不同，是探究滑动摩擦力的大小跟压力大小的关系，故可以得出：在接触面粗糙程度一定时，压力越大，摩擦力越大。
（4）[5][6]要探究滑动摩擦力的大小与接触面粗糙程度的关系，需要控制压力相同，改变接触面的粗糙程度，图2、3两次符合要求。
二
22．弹簧测力计 0.75 1.08×105 偏大 偏小 空气没有排尽 A
【详解】
（1）[1]该实验的实验原理是，需要测量大气压力，还需要用到弹簧测
解析：弹簧测力计 0.75 1.08×105 偏大 偏小 空气没有排尽 A
【详解】
（1）[1]该实验的实验原理是，需要测量大气压力，还需要用到弹簧测力计。
（2）[2]此注射器活塞横截面积

[3]实验时，弹簧测力计的示数F=8.1N，这就是大气对活塞的压力，大气压强

[4]活塞与注射器筒壁间有摩擦，拉力变大，横截面积不变，可知测量值大于真实值。
（3）[5]大气压的值为

[6][7]发现测出的大气压值比真实值偏小，可能是吸盘与玻璃板之间有空气没有排尽。
（4）[8]①橡皮帽封住的注射器小孔中有残余气体，会使拉力变小，在面积不变的情况下，测得的大气压会偏小，符合题意；
②活塞与注射器筒壁间有摩擦会导致拉力变大，测量大气压值大于真实值，不符合题意；
③弹簧测力计的示数没有读准，拉力可能变大，也可能变小，故压强也可能偏大或偏小，不符合题意；
④活塞与注射器筒壁不完全密封，会使拉力变小，在面积不变的情况下，测得的大气压会偏小，不符合题意。
故选A。
二
23．② ③ D 液体密度 1.2×103
【详解】
（1）[1]由图甲知，铁块排开水的体积不同，弹簧测力计的示数也不同，即铁块受到的浮力不同，这说明猜想②是正确的。
[2
解析：② ③ D 液体密度 1.2×103
【详解】
（1）[1]由图甲知，铁块排开水的体积不同，弹簧测力计的示数也不同，即铁块受到的浮力不同，这说明猜想②是正确的。
[2]图甲中的3、4次探究中，铁块浸没水中的深度不同，但测力计的示数相同，即铁块所受的浮力相同，这说明猜想③是错误的。
（2）[3]铁块未浸没时，弹簧测力计的示数随着深度的增加而减小，即此时铁块所受的浮力随着深度的增加而增加；铁块浸没后，随着深度变化，测力计示数不变，即铁块所受的浮力保持不变，那么正确的图像是D图。
（3）[4]图丙中，分别将石块浸没在水和盐水中的同一深度，弹簧测力计的示数不同，则石块所受的浮力不同，这说明浮力大小与液体密度有关。
[5]石块浸没在水中时，受到的浮力
F浮1=G-F示1=3N-2N=1N
此时石块的体积等于排开水的体积，则石块的体积

石块浸没在盐水中受到的浮力
F浮2=G-F示2=3N-1.8N=1.2N
此时排开盐水的体积等于石块的体积，则水的密度

24．质量 做功 越大 当质量相同时，物体的速度越大动能越大 不能 小球与木块会做匀速直线运动 能
【详解】
(1)[1][2][3]图甲两个小球质量不一样，下
解析：质量 做功 越大 当质量相同时，物体的速度越大动能越大 不能 小球与木块会做匀速直线运动 能
【详解】
(1)[1][2][3]图甲两个小球质量不一样，下落时高度一样，到达斜面底部时速度一样．该方案是为了探究动能大小与质量的关系；若木块被撞后移动的距离越远，说明小球对木块的推力做功越多，小球撞击木块时的动能越大；
(2)[4]图乙的情景能得到的结论是，质量相同时，物体的运动速度越大，动能越大；
(3)[5][6]本实验装置的水平面如果绝对光滑，那么木块就会一直运动下去，不能比较谁的动能大，不能得出结论；
(4)[7]木块被推动的距离越远，证明小球的动能越大，斜面光滑，没有能量损失，那么动能大小等于重力势能，重力势能也大，故能判断小球初始重力势能的大小．
25．达到 右 测力臂 4 右端下沉 0.5 小于
【详解】
（1）[1][2][3]因杠杆静止，故此时杠杆达到了平衡状态，由图甲可知，此时杠杆左边重右边轻，故
解析：达到 右 测力臂 4 右端下沉 0.5 小于
【详解】
（1）[1][2][3]因杠杆静止，故此时杠杆达到了平衡状态，由图甲可知，此时杠杆左边重右边轻，故接下来应向右调节杠杆两端的平衡螺母，使杠杆保持水平并静止，这样做的目的是为了消除杠杆自重对实验结果的影响，且在实验过程中便于测量力臂。
（2）[4][5]设杠杆的分度值为L，每个钩码的重力为G，则杠杆水平平衡时，由杠杆原理有：

解得n=4，即应在杠杆的D点挂4个相同的钩码，如果在B、D两处各去掉一个钩码，则有：

故杠杆将右端下沉。
（3）[6]由题意可知，阻力与阻力臂均不变，由F1L1=F2L2可知，利用图像中的数据可以得出：

故当L1=0.6m时，解得

（4）[7]因图甲中杠杆左端低右端高，故要使得杠杆水平平衡，则需要施加额外的力用于克服杠杆左端的重力，故可判断

26．(1)49000N；(2)3920N，方向：与汽车行驶方向相反；(3)0
【详解】
解：(1) 小轿车所受重力的大小
(2) 小轿车在行驶过程中受到的阻力大小
方向：与汽车行驶方向相反
(3)
解析：(1)49000N；(2)3920N，方向：与汽车行驶方向相反；(3)0
【详解】
解：(1) 小轿车所受重力的大小

(2) 小轿车在行驶过程中受到的阻力大小

方向：与汽车行驶方向相反
(3) 汽车做匀速直线运动，汽车在水平方向上受力平衡，即牵引力与阻力共线、反向、等大、同体，所以

答：(1)小轿车所受重力的大小；
(2)小轿车在行驶过程中受到的阻力大小是，方向与汽车行驶方向相反；
(3)小轿车在行驶过程中受到的牵引力与阻力的合力大小。
27．（1）25N；（2）10N；（3）1×10﹣3m3；（4）400Pa
【详解】
解：（1）由图像可知，弹簧测力计的最大示数F最大＝25N，此时物块未浸入水中，则物块重力
G＝F最大＝25N
（2）物
解析：（1）25N；（2）10N；（3）1×10﹣3m3；（4）400Pa
【详解】
解：（1）由图像可知，弹簧测力计的最大示数F最大＝25N，此时物块未浸入水中，则物块重力
G＝F最大＝25N
（2）物块浸没时弹簧测力计的示数F示＝15N，物块受到的浮力
F浮＝G﹣F示＝25N﹣15N＝10N
（3）由F浮＝ρ水gV排得物块的体积
V＝V排＝＝1×10-3m3
（3）由图乙可知
h＝4cm＝0.04m
时物块刚好浸没水中，物块刚好浸没时物块下表面受到水的压强
p＝ρ水gh＝1×103kg/m3×10N/kg×0.04m＝400Pa
答：（1）物块受到的重力为25N；
（2）物块浸没时受到的浮力为10N；
（3）物块的体积为1×10﹣3m3；
（4）物块刚好浸没时下表面受到的液体压强为400Pa。
28．（1）8000J；（2）500W；（3）80%
【详解】
解：（1）有用功
W有=Gh=800N×10m=8000J
（2）绳子自由端移动距离
s=2h=2×10m=20m
拉力做的功
W总=Fs=
解析：（1）8000J；（2）500W；（3）80%
【详解】
解：（1）有用功
W有=Gh=800N×10m=8000J
（2）绳子自由端移动距离
s=2h=2×10m=20m
拉力做的功
W总=Fs=500N×20m=10000J
拉力做功的功率
P===500W
（3）动滑轮的机械效率
η==×100%=80%
答：（1）利用此滑轮组做的有用功是8000J；
（2）拉力做功率的功率是500W；
（3）滑轮组提升重物的机械效率是80%。
