物理八年级下册物理作图题试卷检测题（WORD版含答案）
1．物体重6牛，静止在水平地面上，请在图中用力的图示法画出它对地面的压力F。

答案：【详解】
垂直作用在物体表面上的力叫压力，压力作用在物体的表面，并指向物体的内部。物体重6牛，静止在水平地面上，压力大于等于物体的重力大小。先规定标度大小，一格表示3N ，它对地面的压力的示意图如
解析：
【详解】
垂直作用在物体表面上的力叫压力，压力作用在物体的表面，并指向物体的内部。物体重6牛，静止在水平地面上，压力大于等于物体的重力大小。先规定标度大小，一格表示3N ，它对地面的压力的示意图如下所示

2．如图所示，一小球沿斜面向下做匀速运动，请画出小球的受到的力（力的作用点画在物体的重心）。

答案：【详解】
在斜面上运动的小球，其受到竖直向下的重力G和垂直斜面向上的支持力F的作用，另外，由于小球沿斜面向下做匀速运动，所以小球还受到沿斜面向上的摩擦力f的作用，三个力的作用点都画在小球的重心处，
解析：
【详解】

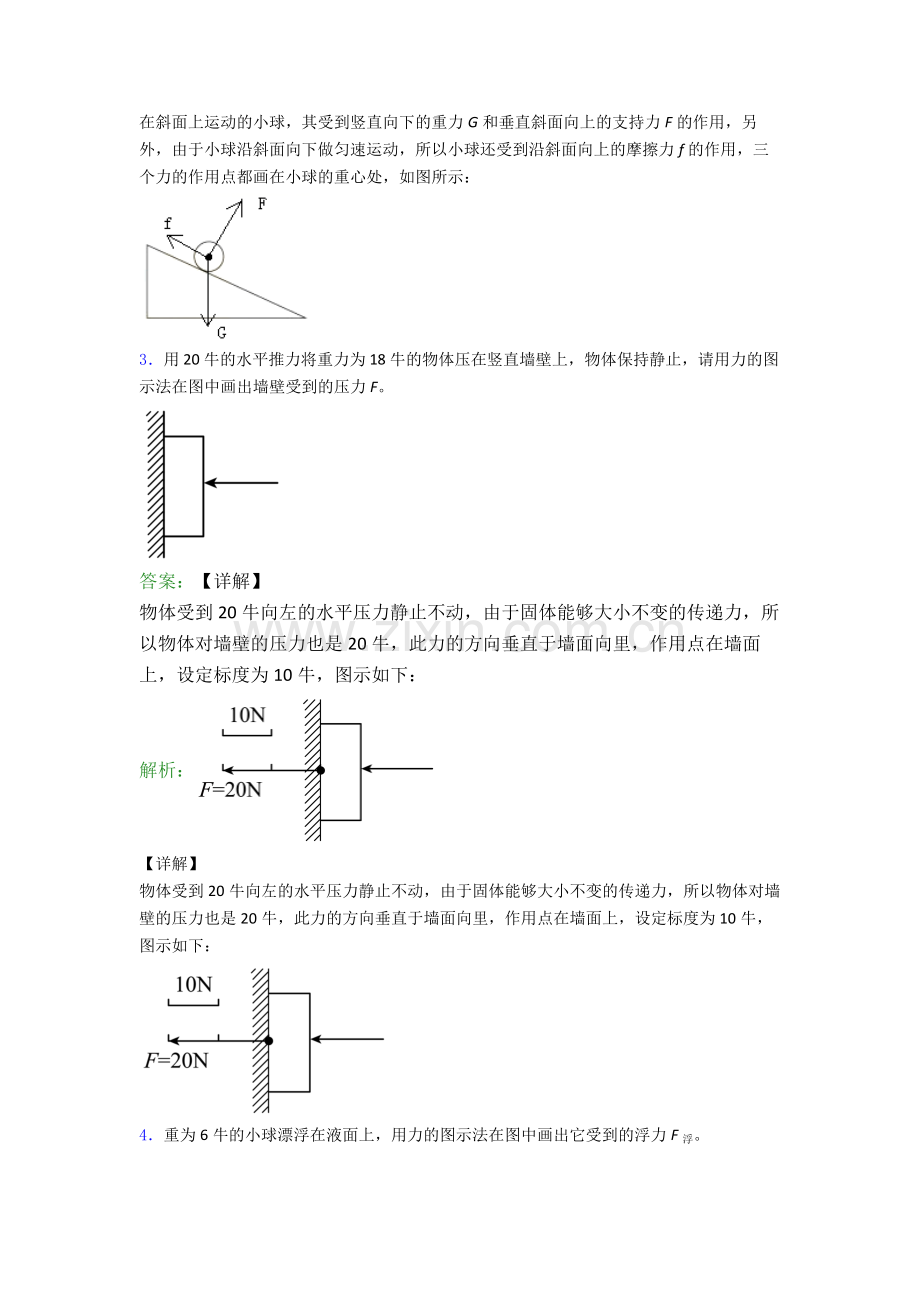

在斜面上运动的小球，其受到竖直向下的重力G和垂直斜面向上的支持力F的作用，另外，由于小球沿斜面向下做匀速运动，所以小球还受到沿斜面向上的摩擦力f的作用，三个力的作用点都画在小球的重心处，如图所示：

3．用 20 牛的水平推力将重力为 18 牛的物体压在竖直墙壁上，物体保持静止，请用力的图示法在图中画出墙壁受到的压力 F。

答案：【详解】
物体受到20牛向左的水平压力静止不动，由于固体能够大小不变的传递力，所以物体对墙壁的压力也是20牛，此力的方向垂直于墙面向里，作用点在墙面上，设定标度为10牛，图示如下：
解析：
【详解】
物体受到20牛向左的水平压力静止不动，由于固体能够大小不变的传递力，所以物体对墙壁的压力也是20牛，此力的方向垂直于墙面向里，作用点在墙面上，设定标度为10牛，图示如下：

4．重为6牛的小球漂浮在液面上，用力的图示法在图中画出它受到的浮力F浮。

答案：【详解】
因为重力和浮力是一对平衡力，由题可知，重力为6N，所以浮力大小是6N，方向与重力方向相反，竖直向上，且作用在同一直线上，设定标度为3N，小球受到的浮力F浮的图示如下图所示：
解析：
【详解】
因为重力和浮力是一对平衡力，由题可知，重力为6N，所以浮力大小是6N，方向与重力方向相反，竖直向上，且作用在同一直线上，设定标度为3N，小球受到的浮力F浮的图示如下图所示：

5．如图所示，一个木块静止在水平桌面上，请画出木块所受重力和支持力的示意图。

答案：【详解】
如图物体静止在水平方向上，处于平衡态，在竖直方向上满足二力平衡，即竖直向下的重力大小等于竖直向上的支持力，如下图所示
解析：
【详解】
如图物体静止在水平方向上，处于平衡态，在竖直方向上满足二力平衡，即竖直向下的重力大小等于竖直向上的支持力，如下图所示

6．请在图中画出使杠杆在图示位置平衡时，作用在A端的最小的动力F1，动力臂L1。

答案：【详解】
根据杠杆平衡条件，在阻力和阻力臂不变时，动力臂最长，动力最小。连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力，如图所示：
解析：
【详解】
根据杠杆平衡条件，在阻力和阻力臂不变时，动力臂最长，动力最小。连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力，如图所示：

7．如图所示是用羊角锤拔钉子的示意图，画出将钉子拔出时所用最小力的方向及其力臂。

答案：【详解】
力臂越长越省力，最长的动力臂l即支点O与力的作用点的连线，然后根据力臂的画法作出垂直于力臂的作用力F即可，如图所示：
解析：
【详解】
力臂越长越省力，最长的动力臂l即支点O与力的作用点的连线，然后根据力臂的画法作出垂直于力臂的作用力F即可，如图所示：

8．下图中杠杆 OA 处于平衡状态，请在图中画出动力F 的力臂L。

答案：【详解】
首先沿F的方向做出F作用线，由支点O向F的作用线做垂线，垂线段的长度为F的力臂。如图所示：
解析：
【详解】
首先沿F的方向做出F作用线，由支点O向F的作用线做垂线，垂线段的长度为F的力臂。如图所示：

9．按要求作图：如图甲所示是一个钥匙形“瓶起子”，图乙为其简化的示意图，图中O为支点，F2是A点受到的阻力。在图乙中画出作用在B点的最小动力F1及其力臂L1。

答案：【详解】
由杠杆平衡条件F1L1＝F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小，图中支点在O点，因此OB作为动力臂L1最长，动力的方向应该向上，过点B垂直于OB向上作出力即为最小
解析：
【详解】
由杠杆平衡条件F1L1＝F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小，图中支点在O点，因此OB作为动力臂L1最长，动力的方向应该向上，过点B垂直于OB向上作出力即为最小动力F1，如下图所示：

10．如图所示是液压汽车起重机的示意图。请分别画出作用在吊臂上的动力F1的力臂和杠杆所受的阻力F2。

答案：【详解】
从支点O作动力F1的作用线的垂线段，即为力臂l1；阻力是重物对吊臂的拉力，方向竖直向下，从阻力作用点向下作阻力F2的示意图，如图所示
解析：
【详解】
从支点O作动力F1的作用线的垂线段，即为力臂l1；阻力是重物对吊臂的拉力，方向竖直向下，从阻力作用点向下作阻力F2的示意图，如图所示

11．用如图示所示的滑轮组提升重物，若拉力将绳子的自由端移动1m时，重物升高0.5m，请你在图中画出绳子绕法。

答案：【详解】
若拉力将绳子的自由端移动1m时，重物升高0.5m，绳端移动距离是物体上升高度的2倍，所以滑轮组的动滑轮绕2段绳子，如图所示：
解析：
【详解】
若拉力将绳子的自由端移动1m时，重物升高0.5m，绳端移动距离是物体上升高度的2倍，所以滑轮组的动滑轮绕2段绳子，如图所示：

12．用图示的滑轮组匀速提起重物，当重物升高1米时，绳子的自由端被拉下4米，请用笔画出此滑轮组绳子的绕法。

答案：【详解】
重物升高1m，绳子的自由端移动4m，说明动滑轮有4段绳子承担重力，则从定滑轮开始绕线，如下图所示：
解析：
【详解】
重物升高1m，绳子的自由端移动4m，说明动滑轮有4段绳子承担重力，则从定滑轮开始绕线，如下图所示：

13．向下拉绳将重物提升，画出图中滑轮组绕绳方法。

答案：【详解】
向下拉绳将重物提升，从绳子自由端向上绕起，先绕过定滑轮，然后再绕过动滑轮，最后系在定滑轮下面的挂钩上，如图所示
解析：
【详解】
向下拉绳将重物提升，从绳子自由端向上绕起，先绕过定滑轮，然后再绕过动滑轮，最后系在定滑轮下面的挂钩上，如图所示

14．如图，利用所示的滑轮组拉着物体A以最省力的绕线方式沿水平方向做匀速直线运动。

答案：【详解】
水平滑轮组中有一个动滑轮，滑轮组最省力时，为动滑轮上绳子的段数最多，有三段，绳子由动滑轮的左挂钩为连接起点反向绕成，如下图所示：
解析：
【详解】
水平滑轮组中有一个动滑轮，滑轮组最省力时，为动滑轮上绳子的段数最多，有三段，绳子由动滑轮的左挂钩为连接起点反向绕成，如下图所示：

15．如图所示，用滑轮组提升重物，画出最省力的绕法，在绳的末端画出力的方向，并用符号F标注。

答案：【详解】
图中滑轮组由一个定滑轮和两个动滑轮组成，从定滑轮开始，由里向外依次绕线有4段绳子通过动滑轮时最力，如图所示
解析：
【详解】
图中滑轮组由一个定滑轮和两个动滑轮组成，从定滑轮开始，由里向外依次绕线有4段绳子通过动滑轮时最力，如图所示
