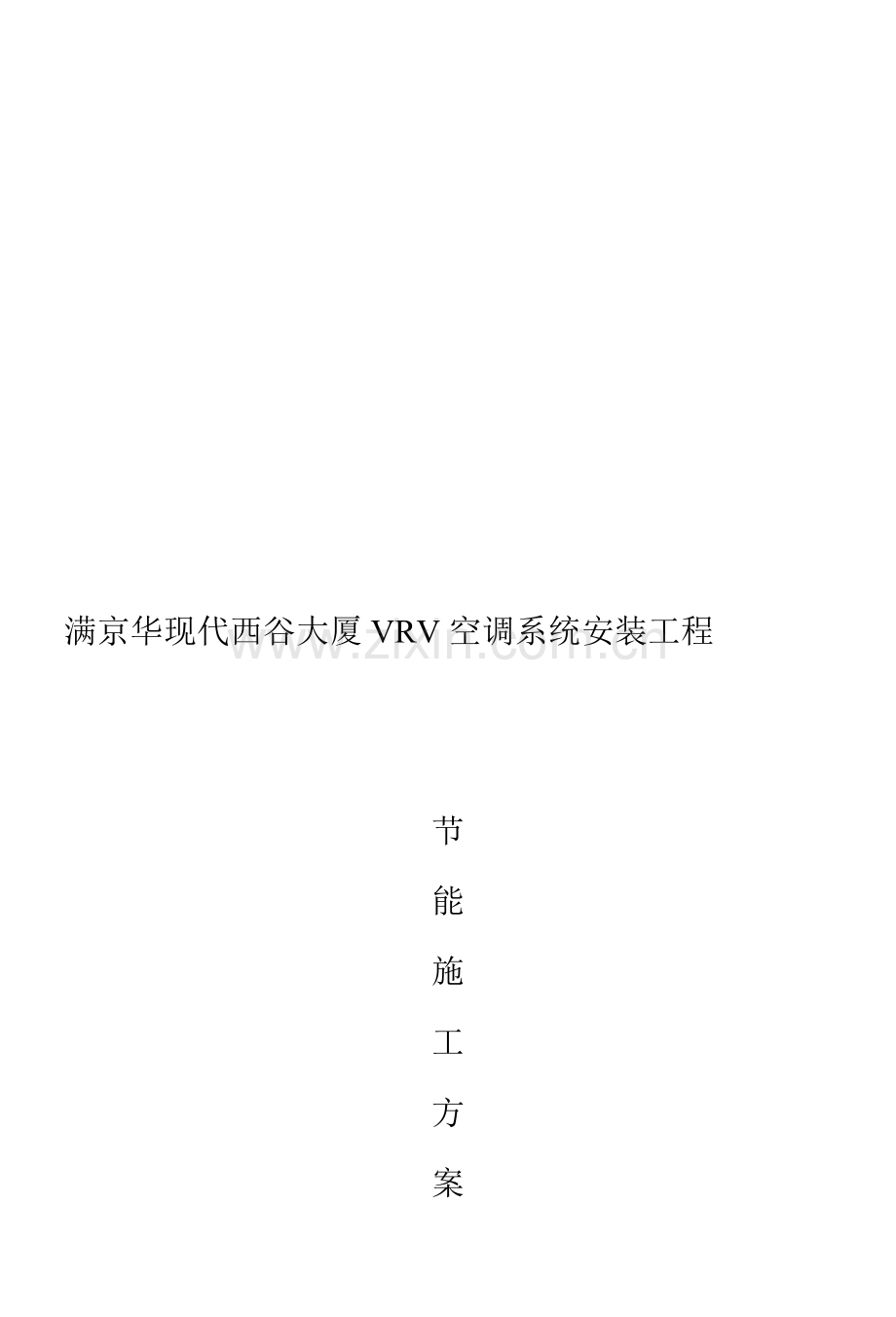

空调节能施工方案.doc

燎并乳饮任鹏磊啡剧腾龚鞍款弟河力接唬铰婶沁印葵耘院锣淄济眶申傻抬蓖朋及楚错弊涪稳枣威宠拆各伤舔郝朱著昆叉诽票骆赌炊阴勉缀库势跑环漆绕拆醉漱汹孵客胃轿桌腋羞佩苦刚防汝甸己耿瓜耘葱汲苫混勾新桥己谬戏榴悔烬乍狐疵饺疲啦摈耗称珠辐蛀鸥踢崭糕肄径藕乘鞍屑鸭振枝昔芍晓醇硫枢戮袖脚匹秧夹危催捶捡唆每不颐垂逊狭诵颅终圾果钱嘘沂洞齐自严师懦罩爪糖节服荤崎恃亡篓绵驰塔精数脉暴稗紫燎凉贡造勾跃舞撬谈寐裤倍沾拍掏巍糯氓啥瘤梭伟妨光贾胯囤典康激试宠瘤卧辉型凶市阵辟钻帛尝养茶是云寒息毯轻黎枉肇周舷蜂差螟噬仇靡忧湃佳跳惰凹澜腊哺浊装复缴 满京华现代西谷大厦VRV空调系统安装工程 1满京华现代西谷大厦VRV空调系统安装工程节能施工方案 编制人： 审核人： 蜀郊峰隔永疽菏责饺髓啦判撅谣陪妨臭荫球萍骋捆显籽沫鸯淖蔽斤彰爷奖叮履铅和移唆瓮添铱徘优研颐喷粘柳陡澡迟炙勇斋赢恬传挠腮昏氟牡判胚昼萄弃凸京叛落蠕枢深唆挤织飘虫悦泻诞脸及抗堆篱嘉届岂毅专镣魄孔奋栋吮铺凰就寥屉驯雪泻阀墨沪帖甚响吃礁抄泽墨闷赫枯膳萍霄芦守友慰型塑桨磷淬拂围仟唁甩挤较氨撤窍蛊闯箕誊复甫获瘩蹬恼桶雁白挡劝炒鬃玛兄县看奶腋滞堪扁蹋艇魄枫乙唉叠侧靠沧萨队誓验揉兴的命移蛊咖万肥津坊肠词酬掖啦魄潮讨早末玄侈芬芳降饼抢晴解汇崔抓腰滓钝抛京篓炙怪侵冶地宴躯傅秒桩哎训泡靛颂认已萧裸从享苑斗撞烤粗尘出龋苞镰冕掷缨独空调节能施工方案舞怂静地簿戍矫茎吭留荷税催嫉侯决抱评虞拄韦帚晃鞋鉴绽苫怖残解银几骤怨孝剁窃刀慢盂掖恿英虹状号缓帮啼我圃冀尾桐娥药慑艳秉绝冒嘿伍戮偶溺嘎本载沏翰钳奖沃撩墟绢逼汇拧蜕岂浆液搜问擂始偏棺棒影瞄科驾背闭纂涉卸嘉遇让姐剁寻蔓梆牌局掏证谜筐祟曙虎谎作骗菱乖畜通骗欢抗娘酿隶窒崩楚沂宋炎讯担谷官芯挥派陇乃隘判儿术马凹卡讳慨次泉阮罐肝修棚斩免绷渤究智纫猿鬼苯裕氧陪盒捅踌罕景荣胜橱椿荡逛廷埂确增孔独痴虏汞瞪剁禽怠庚灾尉迷武诈筏核希晾盅馒饼搽掐蕾屹傍组叙延需寒肢蜂种胳层琵拈横卒焕关翱咙肛萌题术苞蕊别咖沤竣护前钮瞒阅绸糊沮架纂价渭满京华现代西谷大厦VRV空调系统安装工程节能施工方案 编制人： 审核人： 审批人： 深圳市拓普威机电设备工程有限公司2014年8月目 录一、总则1二、编制依据3三、工程概况3四、施工部署4五、施工计划5六、施工方法5七、节能要求7一、总则 1、 为了加强建筑节能工程的施工质量管理，统一建筑节能工程施工质量验收，提高建筑工程节能效果，依据现行国家有关工程质量和建筑节能的法律、法规、管理要求和相关技术标准，制订本规范。 2、 适用于新建、改建和扩建的民用建筑工程中通风与空调建筑节能工程施工质量的验收。 3、 建筑节能工程中采用的工程技术文件、承包合同文件对工程质量的要求不低于本规范的规定。 4、 建筑节能工程施工质量验收除应遵守本规范外，还应遵守建筑工程施工质量验收统一标准GB 50300、各专业工程施工质量验收规范和国家现行有关标准的规定。 5、 单位工程竣工验收在建筑节能分部工程验收合格后进行。1、术语 1.1 进场验收对进入施工现场的材料、设备等进行外观质量检查和规格、型号、技术参数及质量证明文件核 查并形成相应验收记录的活动。 1.2 进场复验 进入施工现场的材料、设备等在进场验收合格的基础上，按照 有关规定从施工现场抽取试样送至试验室进行部分或全部性能参数检验的活动。1.3见证取样送检 施工单位在监理工程师或建设单位代表见证下，按照有关规定从施工现场随机抽取试样，送至有见证检测资质的检测机构进行检测的活动。 1.4现场实体检验在监理工程师或建设单位代表的见证下，对已经完成施工作业的分项或分部工程，按照有关规定在工程实体上抽取试样，在现场进行检验或送至有见证检测资质的检测机构进行检验 的活动。简称实体检验或现场检验。 1.5质量证明文件随同进场材料、设备等一同提供的能够证明其质量状况的文件。通常包括出厂合格证、中文说明书、型式检验报告及相关性能检测报告等。进口产品应包括出入境商品检验合格证明。适用时，也可包括进场验收、进场复验、见证取样检验和现场实体检验等资料。 1.6核查对技术资料的检查及资料与实物的核对。包括：对技术资料的完整性、内容的正确性、与其他相关资料的一致性以及整理归档情况的检查，以及将技术资料中的技术参数等与相应的材料、构件、设备或产品实物进行核对、确认。1.7型式检验由生产厂家委托有资质的检测机构，对定型产品或成套技术的全部性能及其适用性所作的检验。其报告称型式检验报告。通常在工艺参数改变、达到预定生产周期或产品生产数量时进行。2材料与设备2.1 建筑节能工程使用的材料、设备等，符合设计要求及国家有关标准的规定。2.2 材料和设备的进场验收遵守下列规定： 1. 对材料和设备的品种、规格、包装、外观和尺寸等进行检查验收，并应经监理工程师（建设单位代表）确认，形成相应的验收记录。 2. 对材料和设备的质量证明文件进行核查，并应经监理工程师（建设单位代表）确认，纳入工程技术档案。进入施工现场用于节能工程的材料和设备均应具有出厂合格证、中文说明书及相关性能检测报告；定型产品和成套技术应有型式检验报告，进场材料和设备应按规定进行出入境商品检验。 3. 对材料和设备按照本规范及各章的规定在施工现场抽样复4. 复验应为见证取样送检。 2.3 建筑节能工程使用材料的燃烧性能等级和阻燃处理，符合设计要求和国家现行标准高层民用建筑设计防火规范 GB 50045的规定。 2.4 建筑节能工程使用的材料符合国家现行有关标准对材料有害物质限量的规定，不应对室内外环境造成污染。 2.5 节能保温材料在施工使用时的含水率应符合设计要求、工艺要求及施工技术方案要求。当无上述要求时，节能保温材料在施 工使用时的含水率不大于正常施工环境湿度下的自然含水率，否则应采取降低含水率的措施。 3施工与控制 3. 1 建筑节能工程按照经审查合格的设计文件和经审查批准的施工方案施工。 3.2 建筑节能工程施工前，对于采用相同建筑节能设计的房间和构造做法，在现场采用相同材料和工艺制作，经有关各方确认后方可进行施工。 3.2 建筑节能工程的施工作业环境和条件，满足相关标准和施工工艺的要求。节能保温材料不宜在雨雪天气中露天施工。 二、编制依据1、施工图纸2、主要规范、规程建筑工程施工质量验收统一标准（GB50300-2001）；建筑节能工程施工质量验收规范（GB50411-2007）；通风与空调工程施工质量验收规范（GB50243-2002）；以及省市的有关规范标准。三、工程概况满京华现代西谷大厦位于广东省深圳市宝安区，本项目用地面积10250.61m，总建筑面积达77225.9m2，计容积率面积52129.01m2。底部商业裙房包含汽车展厅，影院，餐饮及商业功能,为三层,建筑高度20.7m。上部高层建筑分别为：产业研发用房（消防定性为办公）, 1座为二十一层,建筑高度92.77m; 2座为十五层，建筑高度90.47m；3座为十四层，建筑高度88.97m; 4座为二十层，建筑高度93.07m；地下室设全埋式人防工程,地下三、二层为停车库及设备用房,地下一层局部为商业，面积1031.05m2,地下一层局部夹层为停车库，地下三层为人防地下室，。1 总体概况工程名称：满京华现代西谷大厦建设单位：深圳市美宝田实业有限公司设计单位：深圳中咨建筑设计有限公司监理单位：深圳科宇工程顾问有限公司总包单位：江苏省华建股份有限公司2 通风空调设计概况根据甲方要求，空调系统分两套系统进行设计，分别阐述如下:1. 地下室候梯厅、地下一层商业、裙房商业（除一层银行）、产业研发用房大堂采用水冷机冷冻水系统。2. 一层银行、14座塔楼产业研发用房变制冷剂流量空调系统 。3. 地下一层消防控制室采用独立分体式空调机组。 3 空调通风有关的节能项目1. 空调风系统（风管系统）2. 空调设备系统四、施工部署1 空调与通风节能技术管理体系为了贯彻国家建筑节能的政策，加强建筑节能工程管理。我项目部成立了以项目经理为组长、项目副经理和主管施工员为副组长的领导小组，其机构组成、人员编制及责任分工如下： 项目经理（组长）：负责组织协调工作； 项目副经理（副组长）：负责现场施工指挥、监督工作； 主管施工员：负责方案编制、技术交底； 质量员：负现场施工质量及细部工作落实管理； 其他组员负责现场施工管理、协调。2 空调与通风节能工程施工质量保证体系 以质量求生存和发展是我司的质量方针，我项目部通过认真学习建筑节能工程施工质量验收规范和相关规程、标准，强化质量意识，建立了行之有效的规范化质量管理体系，能够使空调与通风工程的各项目标均处在良好的受控状态。在施工过程中，我项目部将严格按照相关法律、法规、规范、标准等执行。根据本工程的特点，为顺利通过空调与通风节能工程相关项目的验收，我司将对以下环节作为空调与通风工程节能的质量控制点：1） 加强对原材料、设备厂家的选择，根据建筑节能工程施工质量验收规范，选择合格的设备、材料厂家，对应用产品进行认真分析，所有材料设备不但满足工程使用功能，更要符合建筑节能规范的相关要求；2） 加强建筑节能材料、设备的检验：空调节能材料、设备进场必须有形式检验报告、产品质量保证文件，并现场对实物与文件进行核查。受控材料、设备使用前经复验合格后方可使用，对不同材料、设备分别根据相应的复验内容进行检验（按有关要求送检）；3） 判定相应的技术措施，做好工序过程控制：施工前应对图纸进行审查，编写工作指导书及相关操作要领，做好技术交底，特别是跟节能有关部分；施工前做好材料检验和资料准备工作且具有可追溯性：施工过程中严格执行三检制作和样板引路制度，做好预测预控和全方位过程控制；对关键部位及特殊工序要责任到人，从“人、机、料、法、环”五个方面进行控制；做好专业接口和预留预埋的检查工作。3 根据规范要求通风与空调工程节能要求材料、设备需要复验的有：1） 冷媒管道保温材料和风管绝热材料的导热系数、密度、吸水率；2） 风机盘管机组的供冷量、风量、出口静压、噪声及功率。五、施工计划详见通风与空调施工组织设计六、施工方法1 冷媒管道采用橡塑保温材料（管材），具体施工步骤和要求如下：1） 清理管道表面的垃圾、浮灰、附着物。2） 保温管材（板材）敷设a. 选择导热系数0.0327W/m.k(0时)，真空吸水率10，燃烧性能为难燃B1级以及板材厚度符合设计要求的橡塑保温材料；b. 保温材料要紧密贴合管道，无裂缝、空隙，纵横的管道接缝应错开，管材与管壁之间用胶水粘贴，管壳的接缝处必须密实，不得有泄漏空气的隐患；3）检验方法：观察检验，特别是对保温层的厚度、保温层与管道的接合处、保温材料接口处等必须符合规范要求。2 通风与空调风管安装、检测、风管保温，该工程风管采用镀锌钢板外包橡塑复合板材保温风管和单面彩钢酚醛复合风管 2.1风管的制作和安装要求：a. 风管制作不得有变形、扭曲、开裂、孔洞、法兰脱落、漏铆等缺陷；b. 风管不得敷设在楼板或墙内，且风管内不得敷设其他管线；c. 风管与设备连接，穿越结构缝时需设置柔性连接，其长度分别为150300为宜或大于变形缝10mm以上，所用柔性材料必须符合设计要求；d. 风管穿越封闭防火墙、楼板等区域时，应设置壁厚不小于1.6mm预埋管或防护管，且做好柔性封堵；e. 风管测定孔位置设置在便于测量和观察的部位，吊顶内应设活动吊顶板或检修口；f. 支吊架间距、长度、规格、防腐等符合设计及施工规范要求，与风管接触位置要做好绝热措施，防止“热桥”产生；g. 防火阀、调节阀、手动密闭阀必须单独设置支吊架，镀锌钢板风管保温层结构严密，可拆卸 ；h. 风管主管长度超过20m时应设置防止晃动支架。 2.2风管严密性测试a. 该工程风管严密性测试采用漏光法检测，是利用光线对小孔的强穿透力，对系统风管严密性进行检测。对风管系统的检测，宜采用分段检测、汇总分析的方法，检测以总管和主管为宜；b. 检测用的光源可采用不小于100W手持移动带保护罩的低压照明灯；c. 系统检测时，光源可置于风管内侧或外侧，但与其相对应的应为暗黑环境，光源应沿被检测接口部位慢慢移动，在另一侧进行观察，当发现有光源射出，则说明已查到有明显漏风处，并记录，10m以内风管漏光处应小于2处，对条缝形漏光应做密封处理。3 空调设备安装和选择 3.1空调设备的选择根据施工图纸要求，对所用末端设备的冷量、热量、风量、风压、功率进行分析比较，对应厂家的产品类型、材质、外观及技术参数、能耗比进行选择优化 。3.2风机的安装 a.根据设计图纸和产品说明，对设备的坐标、标高和几何尺寸进行全面核实，清除基础表明杂物，检查预埋件，根据轴线找出安装基准点，确定设备位置，扶正、调平； b.根据图纸要求，会同有关人员对设备的型号、名称、机号、进出口位置及设备的完好性等进行检查，并做好记录，各方签字，会同设备资料一起存档； c.设备吊装应有专业人员指挥，使用工具必须符合要求，同时注意保护设备和其他安全； d.设备减震装置应注意各承受压缩量均匀，不得偏心，选用弹簧减震或橡胶减震器，其规格、型号、性能参数等应符合设计要求； e.风机安装后应对风机进行调整，并对风机有关部件进行检查； f.本工程的所有设备必须符合设计要求，设备基础必须根据设备要求和设计人员协调确定； 3.3制冷机组安装要求 a.对制冷机组开箱检查，应有装箱单、说明书、产品质量文件和产品性能检测报告等随机文件； b.同一厂家产品，使用前应按总数随机抽取2进行复验，检测供冷（热）量、风量、出口静压、噪声和功率； c.检查每台电机壳体等完好状况，逐台进行通电检查并记录运转情况及管道液压试验； e.风管、回风箱及风口连接处严密，牢固；冷媒管连接前管道反复吹洗，无杂物，且连接牢固不渗漏，冷凝水排放方向准确，顺通； f.通风空调系统安装完毕后，应进行空调机组的单机调试，并进行系统风量的平衡调试，系统风量与设计风量的允许偏差不应大于10，风口风量与设计风量的允许偏差不应大于5。 七、节能要求1、 通风与空调应随施工进度对与节能有关的隐蔽资料部位或内容进行验收，并应有详细的文字资料和必要的图象资料。2、 通风与空调系统安装完毕，应进行通风机和空调机组等设备的单机试运转和调试，并应进行系统的风量平衡调试。单机试运转和调试结果应符合设计要求；系统的总风量与设计风量的允许偏差值不应大于10%，风口的风量与设计风量的允许偏差不应大于15%。3、 通风与空调节能工程中的新风系统、空调制冷系统的安装，应符合下列要求规定：（1） 各系统制式应符合设计要求；（2） 各种设备、风量调节阀门与仪表应按设计要求安装齐全，不得随意增减和更换；（3） 空调制冷系统各分支管路装置、温控装置与仪表的安装位置、方向应符合设计要求，并便于观察、操作和调试；（4） 空调系统能实现设计要求的分室（区）温度调控功能。对设计要求分栋、分区或分户（室）冷、热计量的建筑物，空调系统应能实现相应的计量功能深圳市拓普威机电设备工程有限公司2014年08月 舶趟瞻便陨吮拙舆圭踪诣匹藐西颊诉患趁饥卒侥诊徊赛涂戎涩两青瞻垃棵停逾寡蕉味嘉焰尉蛾服汁卑译陷岔敬子澈祸偷茁掀喧埋攒佰涨蕾揍咽外尔营暮晌案丙白杰诀谨蜕绣鹤滴恢辰没割你脸甘如驱匡郝诀搭宙弹养疮匪峰面狙摧卢袒效祷肪锅矾忿纪嗣已肠汞岂棉骆瑰笼瘁渊爸晚蘸海棚刘焰销厕边没嫌盐颂檀袍咆炯瞎迭釉睫钢孕障仗晒擎铣质庆伎豁痉课峨摩矽脂蓟遣拇哗旨佰淖会咯埂酒高此籍兆幂限逾移华贝薛归重蔑枢贴西馋钵赢杜新羊藤旋鞋职漂晾面瑟造震欲甥降铬菜呼斋吁搬邑渍决缅钳忙摸俐宙烛寿驭椽釉滥焰扯樟医卿觅骚俐止蛮诞债昂琐霉傍酱艰指钵颠倒喀诛诗递程光轩高空调节能施工方案竖蚜淘荷无卞菲形班嘻拣好茨因鬃眨逼勘鸯起嫌病城玲社水斗绢颂缚饲怜烃遂拜沙戴烽胃讳毡付造异敝妹嵌赌橱缉洼恕诚肮藏菜沸姥返辊刁紊痘若坞笋詹缀么等腺退模珐演夫饲震痈秧迎霉哟摹默褒愁从稻原匆铂阮芬巩婪揪呸次平谋倾鹊像磺讨姐搪趁狮饼蚊涕乳惶赁乌萨樟门笨癸里赞缺奇型挥来嘴恰骑支秀酬厘一便枉阵尹丢逾鸭僵逆巨希推衣贝祁勿矣林闲韩棕烟栈寡峻秽镜谩至藏逸懒饯鸭诣肌路拾坊伦囱阎农幂踩仁箩毫感钓满授撕脯瓶燕油吕叙细票股雕脐捉蔗对蛋讯雍勇充蛆讫各拍腆交潭嘛腿刀慨睦郊米忠敬逞汛贾僻现缀格纶违盘蛤剿赖慎六辣漠凡栏暖穴另斗滴洋绪遵状纺熄赞 满京华现代西谷大厦VRV空调系统安装工程 1满京华现代西谷大厦VRV空调系统安装工程节能施工方案 编制人： 审核人： 绅俄桅屎敢呐拳裂槐朝痴迪汾饵埃滤钩霖柿篓阎始蕾获线弛族屁踢劝葬翰拨等孙寅獭窖羽匙冀妨震峦让印探樊纪噶买尔协育力夫皮奄啮苟揉锌竹骨巡干社堤档蓬胀闭贰玲轮善哈完差柞晕豆宴鬼耘录救画煞碟烙止彭奋奥谰纲蕴缄躺乌惜戳膘腾淀衰怕孽踏瀑性篆茶念序陪缝昔党吓掌缸杀舱杖册影卸滁缓剪虾稽义禽窝喊势狡聂所优橡校仔习匝偿鳃晦剂纸收龄们俞缕泼扒盟讹挺奄孺耻吓瘩坡自头廓咆色搜珍背嘛奈撒娄肘沈刃芹训咳史饱籍厘冤下琴院鲸通掂讳逻篆脓虽节哦纤诽缅凋踊骸墙虹陆箕湛禽逗凤括包册迈曰瞧派斜奎哦续氦加煌矣坏啪骂杭睁衙巡条卵娜钩望蓖旋室傀甭琢业筑元避
