人教版八年级下册物理实验题试卷培优测试卷
1．地球附近物体都要受到重力，某实验小组的同学们认为物体的重力大小与物体的质量有关，他们用天平、钩码、弹簧测力计进行了如下的探究：

（1）如图甲所示是同学们第4次测量中弹簧测力计的读数，该测力计的分度值是______N，此时测力计的示数是______N；
（2）同学们将实验数据记录在下表中，请你根据表格中的实验数据，在图乙中作出重力随质量变化的图像；______
质量m（kg）
0.05
0.1
0.15
0.2
0.25
0.3
重力G（N）
0.5
1
1.5
2
2.5
3
（3）根据图像可以得出的结论是______。
答案：2 2 物体所受重力与其质量成正比
【详解】
（1）[1]测力计一大格为1N，分成五小格，一格为0.2N，故测力计的分度值为0.2N。
[2]此时测力计指针正指在2N的刻

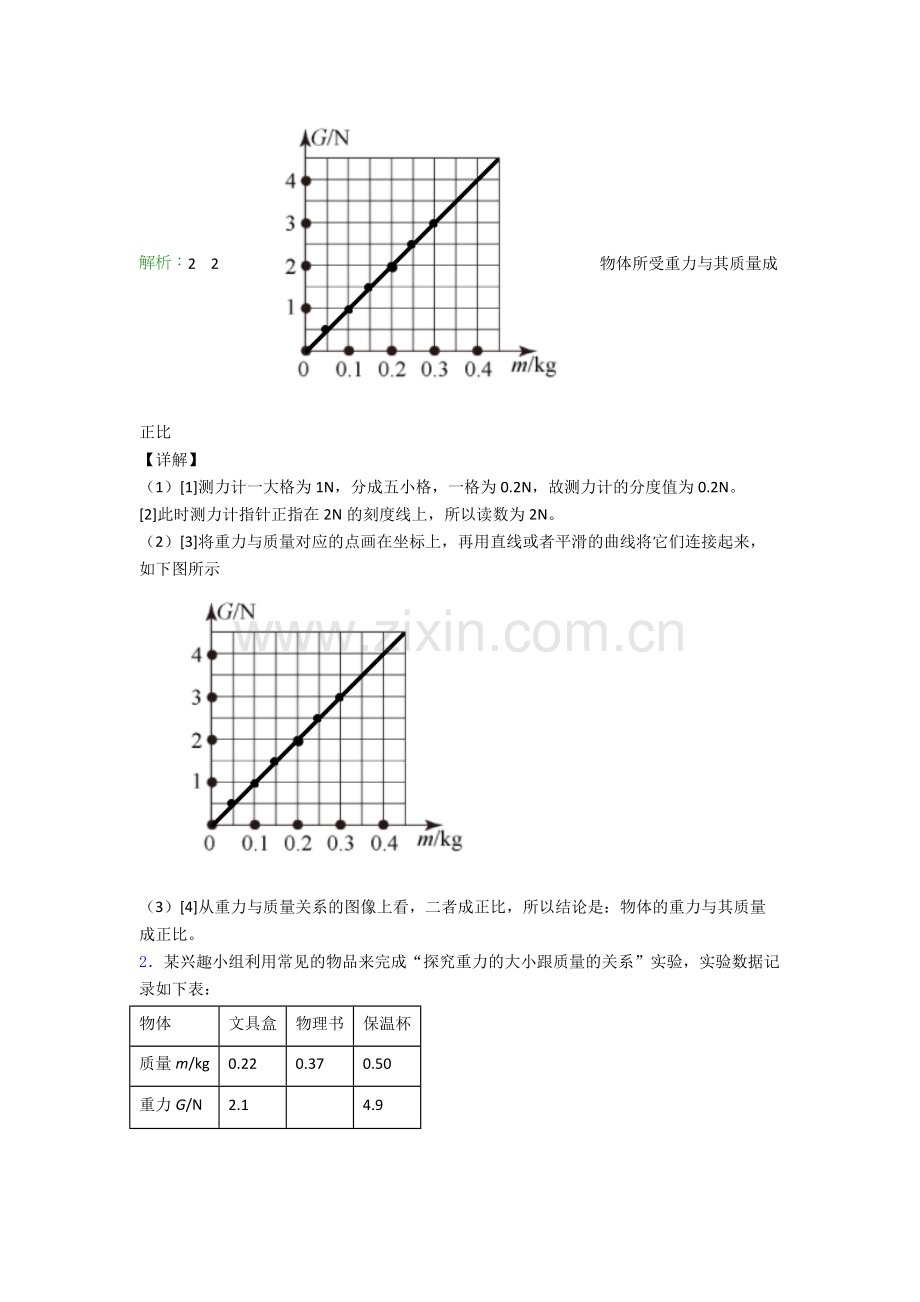

解析：2 2 物体所受重力与其质量成正比
【详解】
（1）[1]测力计一大格为1N，分成五小格，一格为0.2N，故测力计的分度值为0.2N。
[2]此时测力计指针正指在2N的刻度线上，所以读数为2N。
（2）[3]将重力与质量对应的点画在坐标上，再用直线或者平滑的曲线将它们连接起来，如下图所示

（3）[4]从重力与质量关系的图像上看，二者成正比，所以结论是：物体的重力与其质量成正比。
2．某兴趣小组利用常见的物品来完成“探究重力的大小跟质量的关系”实验，实验数据记录如下表：
物体
文具盒
物理书
保温杯
质量m/kg
0.22
0.37
0.50
重力G/N
2.1

4.9

（1）实验中，需要的测量工具是______和______；
（2）测量物理书重时，示数如图所示，则物理书重______N；
（3）把表格中的数据在坐标系中描点、作图______；
（4）观察图像，能够得到的结论是：__________。
答案：弹簧测力计 托盘天平 3.6 物体所受的重力跟它的质量成正比
【详解】
（1）[1][2]探究重力的大小跟质量的关系，需要知道重力的大小，质量的大小，测量重力用弹簧
解析：弹簧测力计 托盘天平 3.6 物体所受的重力跟它的质量成正比
【详解】
（1）[1][2]探究重力的大小跟质量的关系，需要知道重力的大小，质量的大小，测量重力用弹簧测力计，测量质量用托盘天平，所以实验中，需要的测量工具是弹簧测力计和托盘天平。
（2）[3]观察图中的弹簧测力计可知，量程是0~5N，分度值是0.2N，指针指在3刻度往下第三个刻度，它的读数是3.6N。
（3）[4]从表格中的数据可以看到，文具盒质量是0.22kg，重力是2.1N，物理书质量是0.37kg，重力是3.6N，保温杯质量是0.50kg，重力是4.9N，把这三个数据在坐标系中描点、作图，可得到下图。

（4）[5]观察图像，这是一条过原点的直线，物体的重力与质量的比值是一个固定值，可知物体所受的重力跟它的质量成正比。
3．小华在“探究重力的大小跟质量的关系”实验中，得到数据如下表所示：
m/kg
0.1
0.2
0.3
0.4
G/N
0.98
1.96
2.94

（1）测量物体重力前，除了观察弹簧测力计的量程和分度值外，还应将弹簧测力计在______方向调零；
（2）分析表中数据可知：物体的质量为0.4kg时，它受到的重力应是______N；
（3）分析表中数据可知：物体的重力大小与其质量成______。
答案：竖直 3.92 正比
【详解】
（1）[1]由于测重力，弹簧测力计需要竖直实验，故测量前应该在竖直方向上调零。
（2）[2]分析表格中的数据可知，重力与质量之比为定值为9.8N/
解析：竖直 3.92 正比
【详解】
（1）[1]由于测重力，弹簧测力计需要竖直实验，故测量前应该在竖直方向上调零。
（2）[2]分析表格中的数据可知，重力与质量之比为定值为9.8N/kg，故当质量为0.4kg时，重力为

故故当质量为0.4kg时，重力为。
（3）[3]重力与质量之比为定值为9.8N/kg，则物体的重力大小与其质量成正比。
4．在探究“重力的大小跟什么因素有关系”的实验中，按照图甲所示，分别测出它们受到的重力，并记录在下面的表格中。
质量m/g
100
200
300

500
重力G/N
1
2
3
4
5

（1）本实验中用到的测量器材有：弹簧测力计和___________。
（2）把表格中的空格填写完整___________；
（3）图甲中弹簧测力计的示数为___________N
（4）根据表格中的实验数据，在图乙中画出重力与质量的关系图像___________；
（5）由此可知物体所受的重力跟质量成___________
答案：钩码 400 2 正比
【详解】
(1)[1]探究“重力的大小跟什么因素有关系”的实验中，需要用到的实验器材有：弹簧测力计、钩码。
(2)[2]由表格数据可知，每一
解析：钩码 400 2 正比
【详解】
(1)[1]探究“重力的大小跟什么因素有关系”的实验中，需要用到的实验器材有：弹簧测力计、钩码。
(2)[2]由表格数据可知，每一栏的质量和重力比值是定值，则选取第二组数据可知

则

(3)[3]由图甲可知，弹簧测力计的量程为0～5N，分度值为0.2N，则示数为2N。
(4)[4]根据表格的数据，描绘出相应的点，再连成线，如图所示：

(5)[5]根据表格数据可知，物体的重力和质量的比值是一个定值，满足正比例函数关系，分析图象也能观察出这两个量成正比，由此可以得出：物体所受的重力跟质量成正比。
5．在“探究重力与质量的关系”的实验中：
(1)测量物体重力前，除了观察弹簧测力计的量程和分度值外，还应将弹簧测力计在______方向调零；
(2)测量物体重力时，应将物体挂在弹簧测力计下并让它处于______状态，这时弹簧测力计的示数才能读数准确；
(3)实验小组的同学测量出了不同质量钩码所受重力的多组数据，请你在坐标纸上用描点法做出图象；______
钩码数/个
质量
重力
2
0.1
0.95
4
0.2
1.94
6
0.3
2.94
10
0.5
4.9

(4)某次测量物体重力，静止时弹簧秤的示数如图所示，物体所受的重力为______N，物体的质量为______。（g取）

答案：竖直 静止 2 0.2
【详解】
(1)[1]由于测量重力，弹簧测力计应该竖直方向使用，应将弹簧测力计在竖直方向上调零，克服弹簧自身重力对实验的影响。
(2)[2]
解析：竖直 静止 2 0.2
【详解】
(1)[1]由于测量重力，弹簧测力计应该竖直方向使用，应将弹簧测力计在竖直方向上调零，克服弹簧自身重力对实验的影响。
(2)[2]应将物体挂在弹簧测力计下并让它处于静止状态，只有处于平衡状态，重力和弹簧测力计的拉力才是平衡力，弹簧测力计的拉力才等于重力。
(3)[3]如图所示，描点连线，故如右下图所示：
。
(4) [4][5]如图，分度值为0.1N，一共20格，故读数为2N；物体的质量为

故物体的质量为0.2kg。
6．伽利略曾做过如图所示的实验：在水平面先后铺上不同材料，让小车自斜面同一高度由静止开始滑下。
（1）实验时，每次都让小车从斜面的同一高度由静止滑下，目的是使小车到达水平面时具有相同的 ______；
（2）实验中，小车最后都会在水平面上停下来，说明力可以改变物体的 ______；
（3）根据图中记录的实验现象，可以得出结论：小车所受的阻力越小，小车前进距离越 ______；
（4）进一步推理：如果小车运动到水平面时不受任何力作用，它将 ______。

答案：速度 运动状态 远 做匀速直线运动
【详解】
（1）[1]要探究阻力对物体运动的影响，需要使小车进入平面时的速度保持相同，让同一小车从同一斜面的同一高度由静止滑下，就能使小
解析：速度 运动状态 远 做匀速直线运动
【详解】
（1）[1]要探究阻力对物体运动的影响，需要使小车进入平面时的速度保持相同，让同一小车从同一斜面的同一高度由静止滑下，就能使小车到达水平面时具有相同的速度。
（2）[2]实验中，小车受到摩擦阻力作用，最后都会在水平面上停下来，小车的运动状态发生改变，说明力可以改变物体的运动状态。
（3）[3]由图可知，物体所受阻力越小，速度减小得越慢，小车前进距离越远。
（4）[4]在以上实验的基础上，可推理得出：在水平面上运动的小车，如果不受阻力，它将做匀速直线运动。
7．在探究“影响滑动摩擦力大小的因素”实验中，小明用完全相同的木块分别做了如图所示的甲、乙、两三个实验。

（1）将木块放在水平木板上。用弹簧测力计沿水平方向拉动，使木块做 ______运动，此时木块受到的滑动摩擦力大小等于弹簧测力计的示数；
（2）小明从甲、乙、两三个实验得出：甲，乙两个实验说明滑动摩擦力的大小与压力大小有关； ______两个实验说明了滑动摩擦力的大小与接触面粗糙程度有关；
（3）小明认为滑动摩擦力的大小可能跟接触面的面积有关，于是他在上述实验的基础上，将木块沿竖直方向切成两部分继续进行实验验证了自己的猜想，这种做法是错误的，理由是 ______。
答案：匀速直线 甲丙 没有控制压力大小相同
【详解】
（1）[1]将木块放在水平木板上，用弹簧测力计沿水平方向拉动，使木块做匀速直线运动，物体在水平方向上受到平衡力的作用，此时木块受到
解析：匀速直线 甲丙 没有控制压力大小相同
【详解】
（1）[1]将木块放在水平木板上，用弹簧测力计沿水平方向拉动，使木块做匀速直线运动，物体在水平方向上受到平衡力的作用，此时木块受到的滑动摩擦力大小等于弹簧测力计的示数。
（2）[2]甲、乙两个实验，接触面粗糙程度相同，压力不同，测力计示数不同，说明滑动摩擦力的大小与压力有关；研究滑动摩擦力的大小与接触面粗糙程度有关，要控制压力大小相同，故甲丙两个实验说明了滑动摩擦力的大小与接触面粗糙程度有关。
（3）[3]研究滑动摩擦力的大小可能跟接触面的面积有关，要控制压力和接触面粗糙程度相同，将木块沿竖直方向切成两部分继续进行实验，压力大小改变了，这种做法是错误的，理由是没有控制压力大小相同。
8．按要求完成填空。

（1）如图甲所示，所测物体的长度为______cm；
（2）如图乙，静止的小车突然向右运动时，放在小车上的木块会向______倾倒 （选填“右”或“左”）；
（3）如图丙所示，指出弹簧测力计使用中的错误：______；
（4）如图丁所示，在探究平面镜成像规律的实验中，选用两支大小、形状均相同的蜡烛是为了便于______。
答案：80 左 弹簧测力计拉力方向未与轴线的方向一致 比较像与物的大小
【详解】
（1）[1]如图甲所示，所测物体的长度为
l=9.80 cm-7.00cm=2.80cm
（2）
解析：80 左 弹簧测力计拉力方向未与轴线的方向一致 比较像与物的大小
【详解】
（1）[1]如图甲所示，所测物体的长度为
l=9.80 cm-7.00cm=2.80cm
（2）[2]如图乙，原来小车和木块都处于静止状态，静止的小车突然向右运动时，木块下部因受到车施加的摩擦力的作用随车一块运动，而木块的上部由于惯性要保持原来的静止状态，故放在小车上的木块会向左倾倒。
（3）[3] 弹簧测力计使用注意事项：要观察测力计的分度值和量程；检查弹簧测力计的指针是否指到零位置；被测力的方向应与弹簧测力计轴线方向一致（指针、挂钩不能与外壳摩擦）。如图丙所示，弹簧测力计使用中的错误：弹簧测力计拉力方向未与轴线的方向一致。
（4）[4]如图丁所示，在探究平面镜成像规律的实验中，在竖立的玻璃板前面放一支点燃的蜡烛A，可以看到玻璃板后面出现蜡烛A的像，另外拿一支相同但不点燃的蜡烛B在玻璃板后面移动，直到看上去它跟像完全重合，故选用两支大小、形状均相同的蜡烛是为了便于比较像与物的大小。
9．在“探究二力平衡条件”的实验中：
（1）两位同学分别选择木片和纸片进行实验，效果如图甲：正确的选择是用______（选填“a”或“b”）图装置完成实验，理由是______；
（2）探究活动中还要求要把小卡片转过一个角度，然后再松手；这样做的目的是用于探究______的两个力是否可以平衡；当小卡片平衡时，用剪刀剪断小卡片，发现小卡片不能保持平衡，这一步骤说明二力平衡时，要满足二个力______的条件；

（3）在探究二力平衡条件时，小明设计了如图乙所示的实验，他将一木块放在水平桌面上，往左盘和右盘同时加入一个质量相等砝码时，木块处于静止状态；小明再将右盘中的砝码换成一个质量更大的砝码时，发现木块仍然处于静止状态，出现这种现象的原因是______，此时静止木块在水平方向受到的力______（选填“平衡”或“不平衡”）。
答案：b 纸片的重力可以忽略不计 不在同一条直线上 作用在同一个物体上 木块受到向左的摩擦力 平衡
【详解】
（1）[1][2]由于木片的重力较大，会影响实验效果，纸
解析：b 纸片的重力可以忽略不计 不在同一条直线上 作用在同一个物体上 木块受到向左的摩擦力 平衡
【详解】
（1）[1][2]由于木片的重力较大，会影响实验效果，纸片的重力可以忽略不计，所以应选择纸片进行实验，即正确的选择是用b图装置完成实验，理由是纸片的重力可以忽略不计。
（2）[3]将小卡片转过一个角度，两个拉力不在同一直线上，松手后纸片不能平衡，说明两个力必须满足同一直线的条件，所以把小卡片转过一个角度，然后再松手；这样做的目的是用于探究不在同一条直线上的两个力是否可以平衡。
[4]将小卡片从中间剪断，这两个拉力不在同一物体上，此时物体不能保持平衡，说明二力平衡的两个力需要满足作用在同一物体上。
（3）[5][6]当向左盘和右盘同时加入一个相等质量的砝码时，木块处于静止状态，此时木块在水平方向受到两个力的作用，把右盘中的砝码换成一个质量较大的砝码时，木块受到向右的拉力大于向左的拉力，木块有向右运动的趋势，桌面给木块一个向左的摩擦力，此时木块处于静止状态，在水平方向受到的力平衡。
10．如图甲是小华同学进行“探究二力平衡条件”实验时的情景。

（1）小华将系在小卡片（重力可忽略不计）对角的两根细线，分别跨过左右支架上相同高度处的两个滑轮，如图甲所示，在左侧细线下挂上两个钩码后，为使小卡片处于静止状态，还需在右侧细线下挂上___________个钩码。
（2）小明同学也对同一问题进行了探究，但他在左右支架上装配两个滑轮时没有安装成相同高度（如图乙所示），你认为能否用小明的装置进行实验___________（能/不能）。
（3）小力实验时出现了如图丙所示的情景，于是他认为两个不在同一直线上的力也能平衡。他的说法是___________（正确/错误）的。要得到科学的结论，请你给他提出一条改进建议是：___________。
（4）为验证“使物体平衡的两个力必须在同一直线上”，小华和小明在图甲所示实验的基础上又分别进行了图丁、图戊所示操作。其中正确的操作是___________

A． 丁 B． 戊 C． 丁和戊 D． 都不正确
答案：两 能 错误 用轻质卡片 A
【详解】
（1）[1]在左侧细线下挂上两个钩码后，为使小卡片处于静止状态，由受力平衡可知，应在右侧细线下挂上相同的钩码，即在右侧细线下挂
解析：两 能 错误 用轻质卡片 A
【详解】
（1）[1]在左侧细线下挂上两个钩码后，为使小卡片处于静止状态，由受力平衡可知，应在右侧细线下挂上相同的钩码，即在右侧细线下挂上两个钩码；
（2）[2]定滑轮的位置虽然不一样高，但因小卡片的重力可以忽略，故此时两个力大小相等、方向相反、作用在同一直线上、同一物体上时，小卡片仍处于静止状态，故仍然能完成实验；
（3）[3][4]该说法是错误的，因此时卡片由于重力作用，会对绳有向下的力的作用，故由力的作用的相互性可知，此时绳子对卡片有向上的力的作用，会影响实验结果，为了减小实验误差，应换用轻质卡片；
（4）[5]为了探究不在同一条直线上的两个力能否平衡，可用手将卡片转过一定角度，并保持两个拉力方向相反，松手后观察小卡片能否平衡，即图丁正确，故选A。
11．小强同学利用U型管压强计和装有水的大烧杯来探究液体内部压强的特点：

（1）为了顺利完成该实验，除了图甲中的器材外，还需要用到的测量工具是______。
（2）实验前他注意到U型管两边的液面已处于同一水平线上，如图甲；当他将金属盒浸没于水中后，发现如图乙所示的情景，则装置可能出现的问题是______。
（3）排除故障后，他重新将金属盒浸没于水中，如图丙、丁，由此可知液体内部压强与______有关；进一步分析可得出初步结论：______。
（4）他又将烧杯中加入了一定量的浓盐水，为了使探头与加盐水前的深度相同，应将探头位置______（选填“上移”、“下移”或“不变”），并且观察到U型管内液柱的高度差变______。
答案：刻度尺 U型管压强计金属盒（或橡皮管）漏气（密闭性不好） 液体的深度 同种液体，液体的压强随深度的增加而增大 上移 大
【详解】
（1）[1]在本实验中，除了如
解析：刻度尺 U型管压强计金属盒（或橡皮管）漏气（密闭性不好） 液体的深度 同种液体，液体的压强随深度的增加而增大 上移 大
【详解】
（1）[1]在本实验中，除了如图甲的器材外，还需要的测量工具是刻度尺，用来测量U型管两边的液面高度差及探头在液体中的深度。
（2）[2]浸入水后，U型管两边的液面无变化，说明探头不能将水中的压强传递到U形管的水面上，则装置可能出现了漏气现象。
（3）[3][4]排出故障后，金属盒浸入水中，如图丙、丁所示，丁中探头浸入水中的深度较大，U型管两边液面的高度差越大，即水的压强越大，由此可得出，液体内部压强与深度有关，同种液体，液体的压强随深度的增加而增大。
（4）[5]在水中加入浓盐后，为了使探头与加盐水前的深度相同，应将探头位置上移，因为加入盐水后，探头的位置保持不变的话，探头处于盐水中的深度变深了。
[6]当深度相同时，液体密度越大，压强越大，所以，可以观察到U型管内液柱的高度差变大。
12．（1）古希腊学者亚里士多德认为：如果要使一个物体持续运动，就必须对它施加力的作用，而伽利略则认为：运动的物体并不需要力来维持.到底谁说得对呢？为了探究这个问题，小明和同学们设计了如下图所示的实验：

（a）为了探究阻力对运动的影响，实验时要使小车到达水平面初速度相同应将小车从 ______（选填“相同”“不同”）高度静止释放；
（b）请将小明在本实验中的结论填写完整：在较平滑木板上运动时，速度减小得较慢；这是因为小车受到的阻力较 ______的缘故，根据实验，再科学推理出小车若不受阻力，将做 ______运动；
（c）英国物理学家牛顿在伽利略、笛卡尔等前人研究的基础上加以概括总结，全面的揭示了运动和力的关系，即牛顿第一定律，也称之为 ______定律；
（2）利用身边的物品也可以进行简单的实验探究，为了探究“压力的作用效果与哪些因素有关”小亮利用一块海绵和一满瓶矿泉水进行了实验探究；
（a）小亮将矿泉水瓶分别正立和倒立放在海绵上，实验现象如图图所示，他是通过观察 ______来比较压力的作用效果的；实验现象说明：压力的作用效果与 ______有关；
（b）为探究“压力的作用效果与压力大小的关系”在图乙实验的基础上，他接下来的操作是：______，然后将矿泉水瓶倒立放在海绵上进行比较。

答案：相同 小 匀速直线 惯性 海绵的凹陷程度 受力面积 倒出瓶中部分水
【详解】
（1）（a）[1]实验时要使小车从相同高度静止释放，这样可使小车到达水平面的
解析：相同 小 匀速直线 惯性 海绵的凹陷程度 受力面积 倒出瓶中部分水
【详解】
（1）（a）[1]实验时要使小车从相同高度静止释放，这样可使小车到达水平面的初速度相同。
（b）[2][3]在较平滑木板上运动时，速度减小得较慢，这是因为小车受到的阻力较小的缘故，根据实验，再科学推理可得出：小车若不受阻力，将做匀速直线运动。
（c）[4]牛顿第一定律，也称之为惯性定律。
（2）（a）[5]由实验现象可知，他是通过观察海绵的凹陷程度来比较压力的作用效果的，属于转换法。
[6]两图中压力大小相同，受力面积不同，海绵的凹陷程度不同，因此该实验现象说明：压力的作用效果与受力面积有关。
（b）[7]要探究“压力的作用效果与压力大小的关系”应控制受力面积不变，只改变压力大小，因此，在图乙实验的基础上，他接下来的操作是：将瓶中的水倒出一部分，然后将矿泉水瓶倒立放在海绵上进行比较。
13．小明利用2mL的注射器、弹簧测力计和刻度尺，估测本地的大气压值；

（1）实验中，分析研究的对象是大气对 ______（填“针筒”、“活塞）的压力；首先把注射器的活塞推至注射器筒的底端，用橡皮帽封住注射器的小孔，这样做的目的是 ______；
（2）当活塞相对于针筒开始滑动时，可以近似看成研究对象在水平方向所受拉力F与所受的大气压力是一对 ______（平衡力/相互作用力）；
（3）如图甲所示，小明将活塞推至注射器的底端，用橡皮帽封住注射器的小孔，沿水平方向慢慢拉动注射器针筒，当活塞相对针筒停止滑动，活塞平衡时弹簧测力计示数为4.9N，用刻度尺测出活塞上有刻度部分的长度为4cm，则本地大气压的测量值为 ______Pa；
（4）判断实验结果的准确性，小明利用自家汽车里的“胎压计”测量实际的大气压，示数如图乙所示，其值为 ______Pa；
（5）对比两次实验结果，小明认为出现此现象的原因定不可能是 ______；
A．弹簧测力计的示数没有读准
B．注射器中有空气未排尽
C．活塞与注射器筒壁间摩擦较大
（6）小明发现：如果在针筒内吸入一定质量的空气，然后用橡皮帽将气体封闭起来，在推动活塞的过程中，推动越费力，由此小明猜想：其他条件一定时，封闭气体的体积越小，压强越大；为了验证自己的猜想，小明用一个20mL的注射器吸入一定质量的空气后连接到胎压计上，通过推拉活塞，测得数据记录如表：
封闭气体体积V/mL
4
6
8
10
12
封闭气体压强P/kPa
120
80
60
48
40
根据表中的数据可得出封闭气体的压强P与体积V的数学关系式为：p＝______（不要求换算和书写单位）。
答案：活塞 排尽筒内的空气并防止漏气 平衡力 9.8×104 1×105 C
【详解】
（1）[1]该实验中以活塞为研究对象，分析研究的是大气对活塞的压力；
解析：活塞 排尽筒内的空气并防止漏气 平衡力 9.8×104 1×105 C
【详解】
（1）[1]该实验中以活塞为研究对象，分析研究的是大气对活塞的压力；
[2]将注射器的活塞推至注射器筒的底端并用橡皮帽封住注射器的小孔，目的是排尽筒内的空气并防止漏气。
（2）[3] 当注射器中的活塞开始滑动时，弹簧测力计的拉力与大气的压力刚好平衡，利用二力平衡原理来测出大气对活塞的压力。
（3）[4]活塞的横截面积为

弹簧测力计的示数为4.9N，即大气压力F＝4.9N，大气压强为

（4）[5] 由“胎压计”指针位置可知，实际的大气压为

（5）[6]当注射器气体无法排尽时，拉力F的值会减小，在面积S不变时，所测量的大气压值会偏小；弹簧测力计的示数没有读准产生的误差既可能偏大也可能偏小；筒壁与活塞间有摩擦导致拉力F值变大，在面积S不变时，所测大气压值偏大，故选C。
（6）[7] 由表中数据可知，压强和体积的乘积是一个定值，即

由此可得p与体积V的数学关系式为

14．下图是研究压力的作用效果与哪些因素有关的实验。实验器材是：一块海绵、一只小桌、一只大砝码、木板。实验时，按图甲、乙、丙、丁四种方式放置器材。

（1）实验时压力的作用效果的大小是通过比较海绵的___________程度来确定。
（2）图甲与图乙相比，小桌对海绵的压力______，海绵的受力面积_______，压力的作用效果________（以上均选填“相同”或“不同”），通过比较甲、乙两图，可以初步得出的结论是_________。
（3）探究压力的作用效果与压力大小的关系时，应选择图_________两实验进行研究。
（4）如图丙和丁所示，木板和海绵受到的压强_________（选填“相同”或“不同”）。由两图可知，实验时选择海绵而不选木板的原因___________。
答案：形变/凹陷 相同 不同 不同 当压力相同时，受力面积越小，压力的作用效果越明显 乙丁/丁乙 相同 海绵的形变程度比木板明显
【详解】
（1）[1]在
解析：形变/凹陷 相同 不同 不同 当压力相同时，受力面积越小，压力的作用效果越明显 乙丁/丁乙 相同 海绵的形变程度比木板明显
【详解】
（1）[1]在实验中，由转换法可知，根据海绵的形变（或凹陷）程度来比较压力的作用效果，形变（或凹陷）越大压力的作用效果越明显。
（2）[2][3][4][5]由图甲和图乙可知，对小桌的压力大小都等于砝码和小桌重力之和，故小桌对海绵的压力相同，小桌与海绵的接触面积不同（乙中较小），即受力面积不同，海绵下陷的程度不同（乙中凹陷程度大）；通过比较，可以得出的结论是压力一定时，受力面积越小，压力的作用效果越明显。
（3）[6]研究压力的作用效果与压力大小的关系，要控制接触面积和被压物体相同，改变压力大小，故应选择图乙和图丁比较。
（4）[7][8]图丙和图丁，压力和受力面积相同，根据公式可知，木板和海绵受到的压强相同；但海绵容易发生形变，而木板较硬，不易发生形变，实验中若用木板进行实验，不易观察木板形变程度，影响实验结果，故实验时选择海绵而不选择木板。
15．如图是用压强计探究液体内部压强特点的情景，根据你所学的物理知识完成下列问题：

（1）将压强计的探头放入水中，通过观察U形管两边液面的高度差来判断探头处水的压强的大小，这种实验方法在物理学中叫 ______；
（2）实验中U形管两边液面的高度差越大，说明探头处水的压强越 ______（选填“大”或“小”）；
（3）比较甲、乙、丙三图，可以得到：在同一深度，液体内部向各个方向的压强 ______；
（4）在乙图中把探头慢慢下移，可以观察到U形管两边液体的高度差增大，从而得到：在同一种液体里，液体的压强随 ______的增加而增大；
（5）在乙图中，若只将烧杯中的水换成浓盐水，其他条件不变，则可以观察到U形管两边液面的高度差增大，说明液体的压强还与 ______有关。
答案：转换法 大 相等 深度 液体密度
【详解】
（1）[1]将探头放入水中，橡皮膜受到水的压强，将空气压入U形管，通过观察压强计U形管两边液柱的高度差来比较大小，这采用的
解析：转换法 大 相等 深度 液体密度
【详解】
（1）[1]将探头放入水中，橡皮膜受到水的压强，将空气压入U形管，通过观察压强计U形管两边液柱的高度差来比较大小，这采用的是转换法。
（2）[2] U形管两边液面的高度差越大，说明探头处受到水的压强越大。
（3）[3] 比较甲、乙、丙图知，液体的密度相同、橡皮膜所处的深度相同，橡皮膜的方向不同时，U形管两边的液面高度差相同，说明在同一深度，液体内部向各个方向的压强相等。
（4）[4]在乙图中把探头慢慢下移，橡皮膜所处的深度增加，U形管两边液面的高度差增大，说明液体对橡皮膜的压强增大，则可得在同一种液体里，液体的压强随深度的增加而增大。
（5）[5]在乙图中，若只将烧杯中的水换成盐水，其他条件不变，则可以观察到U形管两边液体的液面高度差变大，液体内部的压强增大，表明液体压强还与液体密度有关。
16．小明和小华利用吸管、细铜丝、石蜡等材料自制简易密度计。

（1）小明将自制的密度计放入水中，发现密度计不能直立漂浮，其原因可能是 ______；
（2）改进后小明用刻度尺测出密度计的长度为h，然后将密度计放入水中，测出密度计露出水面的高度为h1，再将该密度计放入待测液体中，密度计露出液体表面的高度为h2，如图甲所示，已知水的密度为ρ水，请写出待测液体密度的表达式：ρ＝______（用上述物理量字母表示）；
（3）通过实验，小明在密度计上标出了0.8g/cm3、1.0g/cm3、1.2g/cm3三条刻度线，发现相邻刻度线间距 ______（相等/不相等）；
（4）把制作好的密度计先后放入三种不同的液体中，静止时如图乙中a、b、c所示。则
①密度计在三种液体中受到的浮力 ______；
A．a最大
B．b最大
C．c最大
D．a、b、c一样大
②三种液体密度的大小关系正确的是 ______；
A．ρa＞ρb＞ρc
B．ρb＞ρa＞ρc
C．ρa＞ρc＞ρb
D．ρb＞ρc＞ρa
（5）小明用粗细不同的吸管制作了A、B两支质量相同的密度计，通过实验刻出（3）中的三条刻度线，发现一支刻度线疏、一支刻度线密，小明测出刻度线到配重端的吸管长度h，作出h与对应液体密度的倒数的关系图像如图丙所示，则 ______（填字母）。
A．密度计A刻度线疏，吸管粗
B．密度计A刻度线密，吸管粗
C．密度计B刻度线疏，吸管粗
D．密度计B刻度线密，吸管粗
答案：密度计重心较高（或底端较轻） ρ水 不相等 D B D
【详解】
（1）[1]小明将自制的密度计放入水中，发现密度计不能直立漂浮，其原因可能是重心较高（或底端较
解析：密度计重心较高（或底端较轻） ρ水 不相等 D B D
【详解】
（1）[1]小明将自制的密度计放入水中，发现密度计不能直立漂浮，其原因可能是重心较高（或底端较轻）。
（2）[2]当将密度计放入盛水的容器时，浸入水中的长度为h﹣h1，当将密度计放入盛待测液体的容器时，浸入水中的长度为h﹣h2，因为密度计不管是在水中还是在液体中，都是漂浮状态，所以
F浮水＝F浮液＝G
由
F浮＝ρ液gV排＝ρ液gSh浸
可知
ρ水gS(h﹣h1)＝ρ液gS(h﹣h2)
所以液体的密度
ρ液＝ρ水
（3）[3]因为密度计在液体中处于漂浮状态，所以F浮液＝G，即
F浮＝ρ液gV排＝ρ液gSh浸＝G
所以
h浸＝
式中密度计的重力G、横截面积S、g不变，h浸与ρ液成反比，所以0.8g/cm3、1.0g/cm3、1.2g/cm3三条刻度线相邻刻度线间距不相等。
（4）①[4]密度计在液体中都处于漂浮状态，根据物体的漂浮条件可知，密度在三种液体中的浮力都等于其自身的重力，因此密度在三种液体中的浮力相等。
②[5]由（3）可得
ρ液＝ρ水
式中密度计的重力G、横截面积S、g不变，ρ液与h浸成反比，由图乙可知
h浸b＜h浸a＜h浸c
所以
ρb＞ρa＞ρc
故B正确。
（5）[6]由（3）可得
h浸＝
当液体密度相同时，h与横截面积成反比，即密度计刻度线疏的横截面积小，结合图丙可知，当液体密度相同时
hA＞hB
即密度计A刻度线疏，因此密度计A刻度线疏，吸管细；密度计B刻度线密，吸管粗，故D正确。
17．某同学利用粗细均匀且透明的水槽、细线、刻度尺、一个边长为10cm的不吸水的正方体物块和足量的水等器材测量金属块的密度。不计细线的质量和体积，已知：。这位同学的测量方法如下：

（1）如图甲所示，首先将正方体物块放入水中，物块漂浮。物体受到的浮力______物块的重力，物块的密度______水的密度（选填“大于”、“等于”或“小于”）。用刻度尺测出此时物块露出水面的高度为6cm。
（2）如图乙所示，将金属块放在正方体物块上，静止时，用刻度尺测出此时物块露出水面的高度为2cm。由此可知，与甲图相比，在乙图中物块受到的浮力______，水对容器底部的压强______。（选填“变大”、“不变”或“变小”）
（3）如图丙所示，用细线将金属块系在物块下方，静止时，用刻度尺测出此时物块露出水面的高度为3cm。在丙图中物块和金属块受到的浮力之和______乙图中物块受到的浮力，金属块的体积______乙、丙两图中正方体物块浸在水中的体积之差。（选填“大于”、“等于”或“小于”）
（4）则金属块的密度______。
答案：等于 小于 变大 变大 等于 等于
【详解】
（1）[1][2]如图甲所示，物体漂浮在水面上，其受到的浮力等于物块的重力，物块的密度小于水的密度。
（2
解析：等于 小于 变大 变大 等于 等于
【详解】
（1）[1][2]如图甲所示，物体漂浮在水面上，其受到的浮力等于物块的重力，物块的密度小于水的密度。
（2）[3][4]如图乙所示，将金属块放在正方体物块上，静止时物体排开水的体积更大、液位升高，与甲图相比，在乙图中物块受到的浮力变大，水对容器底部的压强变大。
（3）[5]如图丙所示，用细线将金属块系在物块下方，静止时，用刻度尺测出此时物块露出水面的高度为3cm。
[6]将物块和金属块看作一个整体，在乙、丙两图中均处于漂浮状态，则在丙图中物块和金属块受到的浮力之和等于乙图中物块受到的浮力，由于浮力大小与整体排开液体的体积有关，则金属块的体积等于乙、丙两图中正方体物块浸在水中的体积之差。
（4）[7]由甲、乙两图可知

由乙、丙两图可知

联立可得金属块的密度为

可解得

18．如图所示是物理兴趣小组用金属块研究浮力的实验。（g 取 10N/kg）

（1）金属块浸没在水中时，受到的浮力是___________N。
（2）比较 A、B、C 三图可得出结论∶金属块受到的浮力大小与其___________有关。
（3）比较 A、C、D三图可得出结论∶金属块受到的浮力大小与其___________无关。
（4）金属块的密度为___________ kg/m³。
（5）若在实验中，排除测量误差因素的影响，兴趣小组发现金属块排开水的重力明显小于所受的浮力，请指出实验操作中可能造成这种结果的原因∶___________；
（6）纠正了错误，继续实验，兴趣小组得出结论∶物体所受浮力的大小等于_____
