RD-LNCS半导体冷凝除湿装置说明书 南京市瑞鼎电力自动化配套设备有限公司

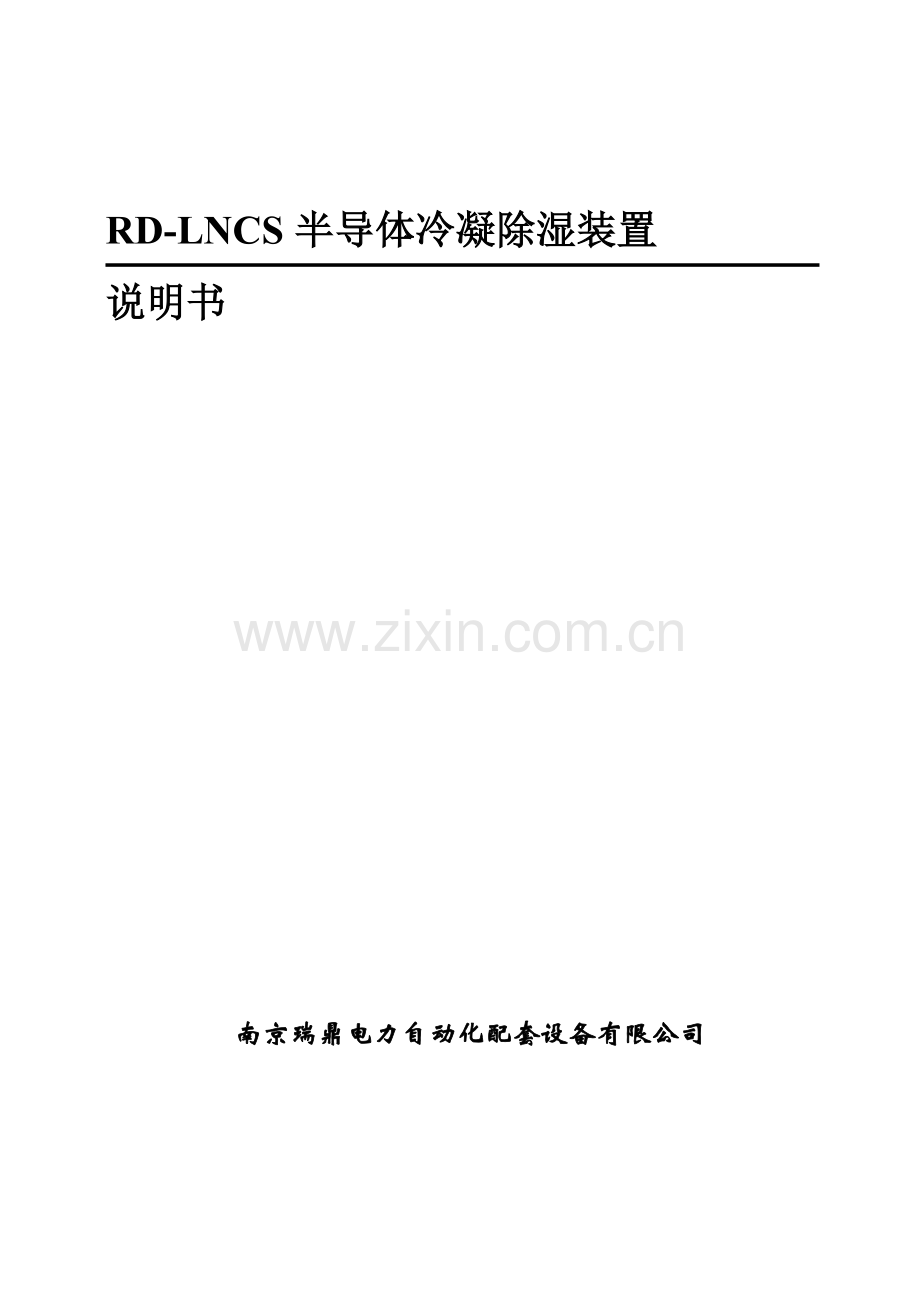

RD-LNCS半导体冷凝除湿装置
说明书

南京瑞鼎电力自动化配套设备有限公司

目 录
一、概述。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。2

二、半导体冷疑除湿装置工作原理。。。。。。。。。。。。。。。。。。。。。。。。。。。2

三、半导体冷疑除湿装置的特点。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3

四、RD-LNCS半导体冷疑除湿装置结构。。。。。。。。。。。。。。。。。。。。。。。4

五、技术条件。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。5

六、保质期。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。5

（V1.2版）
*本说明书可能会被修改，请注意最新版本资料

一、概 述
电力 生产设备是每个企业的生命力，是生命的核心。也是企业创造利润的主要工具，当今的工业生产流程，自动化程度越来越高。环境温湿度是影响电气设备正常工作的一个重要因素。环境温湿度过高电气设备温升也增高，引起绝缘老化加快，严重时烧毁绝缘。空气湿度过大设备表面凝聚水分，引起霉菌滋生加快，使电气绝缘强度将低，金属腐蚀加快导致接触面氧化，接触电阻增大。一个小故障就可能造成大面积的停产，如何才能保证生产设备高效、安全的运转就显得尤为重要。事实上在很多户内、户外电气设备中，空气湿度和如何解决在设备中除湿是往往被忽略的问题。当设备运行一段时间，由于在湿度过高影响下，设备就会出现这样那样问题。因为湿度的影响是个慢性过程一般都的不到及时的处理，等到设备彻底不能运转时才组织维修。这样一方面增大了维修的难度和强度，影响生产而且提高了维修成本，可能造成重大的安全事故。因此确保电气设备运行在合理的温湿度环境下就显得尤为重要。
我公司研发的RD-LNCS半导体冷疑除湿装置是为电力设备开关柜、电气控制柜、端子箱、动力箱、等设备配套的除湿装置
二、半导体冷疑除湿装置工作原理
半导体冷疑除湿是建立在热电制冷原理基础上，主要是塞贝克效应和珀尔帖效应。塞贝克效应是指通过N型和P 型两种半导体将热能转化为电能的现象。珀尔帖效应则是与之相反的，将电能转化为热能的现象。因此，热电冷凝除湿中，起关键作用的是——珀尔帖效应。冷疑除湿是直流电通过一对或多对N 型和P 型半导体实现的。 下图则是单个热电对的制冷模型。在制冷模式中，直流电从N 型半导体流向P 型半导体。热电对中冷端的温度减小，并且从环境中吸收热量。当电子通过相互连接的导体从P 型半导体的低能端流向N 型半导体的高能端的时候，便会从环境中吸收热量。然后热量通过电子传导转移到别一端，当电子返回到P 型导体的低能端时释放热量。多个热电对连接在一起，就构成热电装置。
 三、半导体冷疑除湿装置的特点
RD-LNCS半导体冷疑除湿装置是建立在热电制冷的基础上，将空气中的水分子冷却到露点温度以下达到除湿的目的。相比于传统的除湿技术，它具有体积小、稳定性高、无需制冷剂和干燥剂、环境友好等特点，因此日益受到人们的关注，在除湿领域中显示出了潜在的重要价值。主要特点如下。
① 半导体冷疑除湿装置没有机械移动部分，工作时没有震动、噪音。因此不需要经常维修，而且设备小、质量轻、寿命长、安装容易。
② 不需要任何致冷剂，可连续工作。研究表明，半导体冷疑除湿装置可以达到稳定运行100000 h 以上；
③ 半导体冷疑除湿装置不用制冷剂或干燥剂，因此不需要经常性的补充，而且不用CFC 等有利于温室效应的物质，可以起到保护环境的作用；
④半导体冷疑除湿装置温度控制可以精确到±0.1 ℃；
⑤半导体冷疑除湿装置可以在恶劣、敏感或是小的环境中工作，对环境没有太大的要求，同时对地点也没有太大的要求；
四、RD-LNCS半导体冷疑除湿装置结构
RD-LNCS半导体冷疑除湿装置是应用半导体热电元件，在一定电压下产生冷热效应，通过风扇在密封空间中形成气流，将空气水分子冷凝在冷凝器冷凝板周边，冷凝板空气温度降至零点，把空气中的水分子凝结，经集液漏斗汇集并排至密封空间外部，如此不间断的工作，从而达到降低电气设备内部空间湿度目的。装置有如下主件构成。

1、湿度采集控制主件：是通过湿度传感器，采集电气设备内部湿度高低从而控制半导体冷凝器工作的启停。
2、半导体冷疑器主件：是除湿装置的核心主件，工作后产生冷热效应。热端在风扇作用下加速设备内部空气流动，冷端将流动湿度室气快速冷凝形成水滴，达到彻底除湿目的。
3、凝水排水主件：将冷凝后的水滴会集经管道快速排出设备内部，彻底消除电气设备内部空气中的水分子。
4、工作电源：给湿度采集控制主件、半导体冷疑器主件、风扇等提供工作电源。
五、技术条件
1、装置电源：AC220V±10%
2、整机功率：50W
3、湿度检测范围：25%～95%
4、除湿量：≥300ml/d
5、排风量》≥22cfm
6、环境工作温度：-20℃～65℃
7、使用湿度范围：３０～95％Rh　
8、最大吸热量（周围温度：２５℃）：１８Ｗ（温度差：０℃）
9、最大温度差（周围温度：２５℃）：４０℃（吸热量：０Ｗ）
10、机箱尺寸：外形尺寸：269.5×177.8×85mm（高×宽×深）；

六、保质期
产品的保质期为交货后的24个月。

南京瑞鼎自动化配套设备有限公司
地址：南京市福建路路65号
电话：[phone] 13901582996
