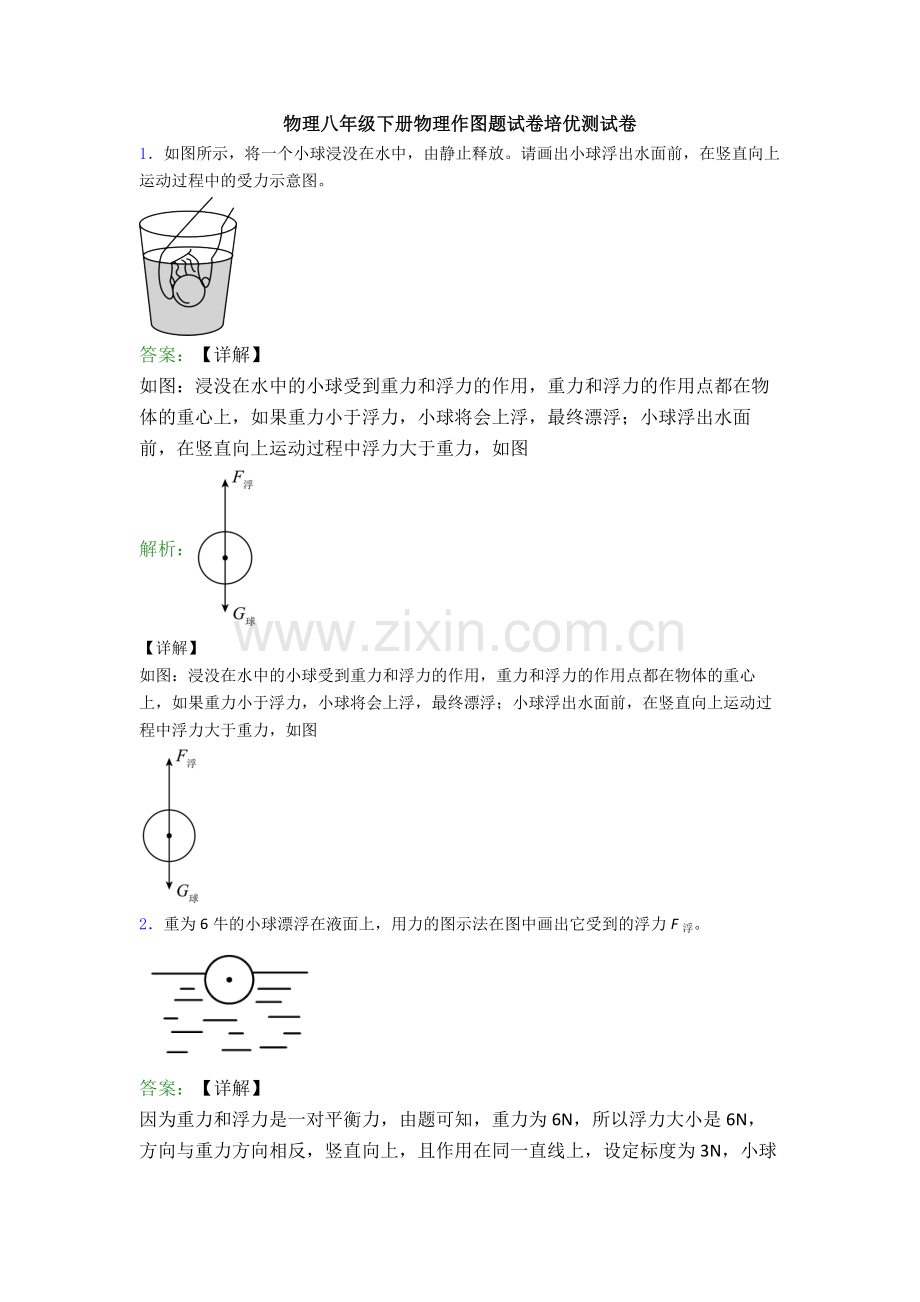

1、物理八年级下册物理作图题试卷培优测试卷1如图所示,将一个小球浸没在水中,由静止释放。请画出小球浮出水面前,在竖直向上运动过程中的受力示意图。答案:【详解】如图:浸没在水中的小球受到重力和浮力的作用,重力和浮力的作用点都在物体的重心上,如果重力小于浮力,小球将会上浮,最终漂浮;小球浮出水面前,在竖直向上运动过程中浮力大于重力,如图解析:【详解】如图:浸没在水中的小球受到重力和浮力的作用,重力和浮力的作用点都在物体的重心上,如果重力小于浮力,小球将会上浮,最终漂浮;小球浮出水面前,在竖直向上运动过程中浮力大于重力,如图2重为6牛的小球漂浮在液面上,用力的图示法在图中画出它受到的浮力F浮。答案:【详
2、解】因为重力和浮力是一对平衡力,由题可知,重力为6N,所以浮力大小是6N,方向与重力方向相反,竖直向上,且作用在同一直线上,设定标度为3N,小球受到的浮力F浮的图示如下图所示:解析:【详解】因为重力和浮力是一对平衡力,由题可知,重力为6N,所以浮力大小是6N,方向与重力方向相反,竖直向上,且作用在同一直线上,设定标度为3N,小球受到的浮力F浮的图示如下图所示:3如图所示,重10N的物体A和传送带一起向右沿水平方向做匀速直线运动。试画出物体A所受力的图示。答案:【详解】物体A做匀速直线运动说明它受到了平衡力的作用;水平方向上没有牵引力,也就没有摩擦力,若有摩擦力,物体A就不会做匀速直线运动,所以
3、水平方向上是不受力的;竖直方向上物体受到重力和支持力,物体解析:【详解】物体A做匀速直线运动说明它受到了平衡力的作用;水平方向上没有牵引力,也就没有摩擦力,若有摩擦力,物体A就不会做匀速直线运动,所以水平方向上是不受力的;竖直方向上物体受到重力和支持力,物体A竖直方向上是静止的,重力和支持力就是一对平衡力,大小相等、方向相反。作图时:画出受力物体,用一个小方块来表示;画出标度,重力是10N,标度设为5N;作用点画在物体的中心,画出表示重力和支持力的射线;按要求截取线段;标出箭头、写上数值;如图4如图所示,一个木块静止在水平桌面上,请画出木块所受重力和支持力的示意图。答案:【详解】如图物体静止在
4、水平方向上,处于平衡态,在竖直方向上满足二力平衡,即竖直向下的重力大小等于竖直向上的支持力,如下图所示解析:【详解】如图物体静止在水平方向上,处于平衡态,在竖直方向上满足二力平衡,即竖直向下的重力大小等于竖直向上的支持力,如下图所示5如图是载有木块的一辆平板车,在水平面上以速度v向右做匀速直线运动。不计空气阻力,请画出木块所受力的示意图。答案:【详解】木块在竖直方向上受到竖直向下的重力G,竖直向上的支持力F的作用;木块在竖直方向上静止,处于平衡状态,因此:F=G。木块与平板车一起在水平方向上做匀速直线运动,处于平衡状态,则木块在水平方解析:【详解】木块在竖直方向上受到竖直向下的重力G,竖直向上
5、的支持力F的作用;木块在竖直方向上静止,处于平衡状态,因此:F=G。木块与平板车一起在水平方向上做匀速直线运动,处于平衡状态,则木块在水平方向上不受力;从木块的重心位置沿重力与支持力的方向上作出两个力的示意图,木块块所受力的示意图如图所示:6请在图中画出杠杆受到的阻力F2,并画出使杠杆在图示位置平衡最小的动力F1,保留作图痕迹。答案:【详解】由图可知,杠杆所受的阻力为物体给杠杆竖直向下的拉力,经过杠杆的重心做竖直向下的有向线段即为阻力的示意图;因为杠杆处于平衡状态,要使杠杆所受的力最小,即力臂最大,最大力臂就是连接支点和力的解析:【详解】由图可知,杠杆所受的阻力为物体给杠杆竖直向下的拉力,经过
6、杠杆的重心做竖直向下的有向线段即为阻力的示意图;因为杠杆处于平衡状态,要使杠杆所受的力最小,即力臂最大,最大力臂就是连接支点和力的作用点的线段,所以连接OA,过A点做OA的垂线,该垂线即为最小力的作用线,因为杠杆所受阻力和动力使杠杆转的方向相反,所以最小力应该是垂直于OA向上,如图所示:7如图所示,用杠杆(自重忽略不计)将重物吊起,O点是支点。请画出动力F1的力臂和阻力F2的示意图。答案:【详解】延长力F1的作用线,从支点O向F1的作用线引垂线段,垂线段的长即为其力臂l1;杠杆受到的阻力是物体对杠杆的拉力,方向竖直向下,作用点在杠杆上,由此画出阻力F2的示意图。如图所示:解析:【详解】延长力F
7、1的作用线,从支点O向F1的作用线引垂线段,垂线段的长即为其力臂l1;杠杆受到的阻力是物体对杠杆的拉力,方向竖直向下,作用点在杠杆上,由此画出阻力F2的示意图。如图所示:8如图所示,某剧组因拍摄节目需要,设计通过拉力装置来改变照明灯的高度。轻质杠杆ABO可绕O点转动。请在图中画出杠杆所受拉力的力臂l1。答案:【详解】过支点O作垂直于动力作用线的垂线段即为杠杆所受拉力的力臂l1,如图所示:解析:【详解】过支点O作垂直于动力作用线的垂线段即为杠杆所受拉力的力臂l1,如图所示:9如图所示,用轻质杆将一电灯吊起,O点是支点,作出动力F1的力臂。答案:【详解】O为支点,从支点O作力F1的作用线的垂线,支
8、点到垂足的距离为力F1的力臂l,如图所示解析:【详解】O为支点,从支点O作力F1的作用线的垂线,支点到垂足的距离为力F1的力臂l,如图所示 10(1)如图(1)所示是一辆静止在水平地面上的小车,在其支架的杆上固定一个质量为50g的小球,画出小球受到力的示意图。(2)撬棒是生活中常用的劳动工具,如图(2)所示。请画出重物P对撬棒的压力F2,以及人压撬棒的力F1的力臂l1。答案:(1) ;(2)【详解】(1)小球的重力G=mg=5010-3kg10N/kg=0.5N小球固定在静止于水平地面的小车的支架杆上,所以小球处于静止状态,受力平衡。小球受到竖直向下的重力,解析:(1) ;(2)【详解】(1)
9、小球的重力G=mg=5010-3kg10N/kg=0.5N小球固定在静止于水平地面的小车的支架杆上,所以小球处于静止状态,受力平衡。小球受到竖直向下的重力,根据二力平衡条件可知,小球还应受到一个竖直向上的力(杆对小球竖直向上的力F)与小球重力平衡,且F=G=0.5N据此画出小球受到力的示意图如图所示:(2)在重物P和撬棒的接触面上找一点作为力的作用点,画垂直于撬棒向下的线段,标出箭头,即为重物P对撬棒的压力F2,杠杆的支点为O,先延长力F1的作用线,然后从支点O向力F1的作用线作垂线段,即为F1的力臂l1,如图所示:11若用一个定滑轮和两个动滑轮组成滑轮组提升重物,请你用画线代替绳子,画出最省
10、力的绕线方法。答案:【详解】连接动滑轮绳子的段数越多就越省力,图中一个定滑轮和两个动滑轮,要组成最省力的滑轮组,连接时可从定滑轮开始,由内向外依次绕线,如下图所示解析:【详解】连接动滑轮绳子的段数越多就越省力,图中一个定滑轮和两个动滑轮,要组成最省力的滑轮组,连接时可从定滑轮开始,由内向外依次绕线,如下图所示12请你用笔画线代替细线,画出滑轮组最省力的绕法。答案:【详解】图中有一个动滑轮和一个定滑轮,要求最省力,即由3段绳子承担物重时,是最省力的绕绳方法;绳子先系在动滑轮的上挂钩,绕过上面的定滑轮,再绕过动滑轮,如下图解析:【详解】图中有一个动滑轮和一个定滑轮,要求最省力,即由3段绳子承担物重
11、时,是最省力的绕绳方法;绳子先系在动滑轮的上挂钩,绕过上面的定滑轮,再绕过动滑轮,如下图13(1)在力F1、F2的作用下杠杆处于平衡状态,请在图中画出力F2的示意图以及力F1的力臂L1_;(2)如图所示是未装配好的滑轮组,请在图中画出滑轮组的绕绳方法,要求使用该滑轮组提升重物时最省力_。答案:【详解】(1)过力臂L2作杠杆的垂线,垂线与杠杆的相交点即是力F2在杠杆上的作用点,而F2方向向上,才能让杠杆平衡;过支点O作力F1的垂线段,此垂线段即为力臂L1,所以作图如下:解析: 【详解】(1)过力臂L2作杠杆的垂线,垂线与杠杆的相交点即是力F2在杠杆上的作用点,而F2方向向上,才能让杠杆平衡;过支
12、点O作力F1的垂线段,此垂线段即为力臂L1,所以作图如下:(2)图示滑轮组,将绳子固定在动滑轮上,之后逐一绕过定滑轮和动滑轮,这种情况下承重绳子为3根,是最省力的绕线,所以作图如下:14工人师傅站在地上把货物提起,如图所示,请画出绳子的绕线方式。答案:【详解】根据题意知道,要使该滑轮组向下用力物体向上运动,应从定滑轮开始绕,或者从绳子自由端向下从外向里绕绳,如下图解析:【详解】根据题意知道,要使该滑轮组向下用力物体向上运动,应从定滑轮开始绕,或者从绳子自由端向下从外向里绕绳,如下图15站在地面上的小明同学想用一个动滑轮和一个定滑轮组成滑轮组提升重物,请你用笔画线代替绳子,将图中的两个滑轮连成符合要求的滑轮组。答案:【详解】人用力往下拉绳把重物提升,说明人的拉力方向向下,按此反向绕线,绳子的起始端应系在定滑轮的挂钩上,如图所示:解析:【详解】人用力往下拉绳把重物提升,说明人的拉力方向向下,按此反向绕线,绳子的起始端应系在定滑轮的挂钩上,如图所示:
