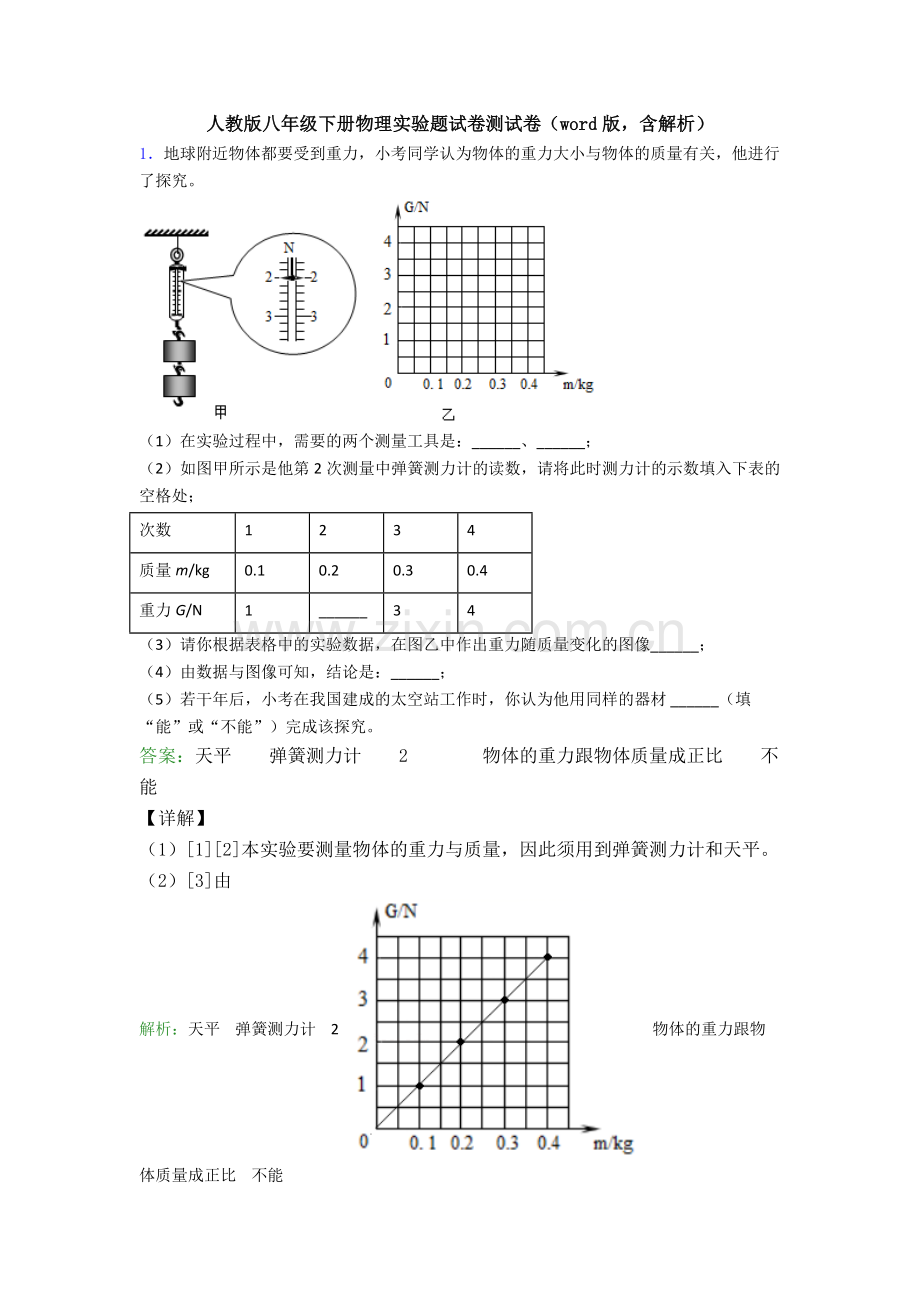

人教版八年级下册物理实验题试卷测试卷（word版，含解析）
1．地球附近物体都要受到重力，小考同学认为物体的重力大小与物体的质量有关，他进行了探究。

（1）在实验过程中，需要的两个测量工具是：______、______；
（2）如图甲所示是他第2次测量中弹簧测力计的读数，请将此时测力计的示数填入下表的空格处；
次数
1
2
3
4
质量m/kg
0.1
0.2
0.3
0.4
重力G/N
1
______
3
4
（3）请你根据表格中的实验数据，在图乙中作出重力随质量变化的图像______；
（4）由数据与图像可知，结论是：______；
（5）若干年后，小考在我国建成的太空站工作时，你认为他用同样的器材 ______（填“能”或“不能”）完成该探究。
答案：天平 弹簧测力计 2 物体的重力跟物体质量成正比 不能
【详解】
（1）[1][2]本实验要测量物体的重力与质量，因此须用到弹簧测力计和天平。
（2）[3]由
解析：天平 弹簧测力计 2 物体的重力跟物体质量成正比 不能
【详解】
（1）[1][2]本实验要测量物体的重力与质量，因此须用到弹簧测力计和天平。

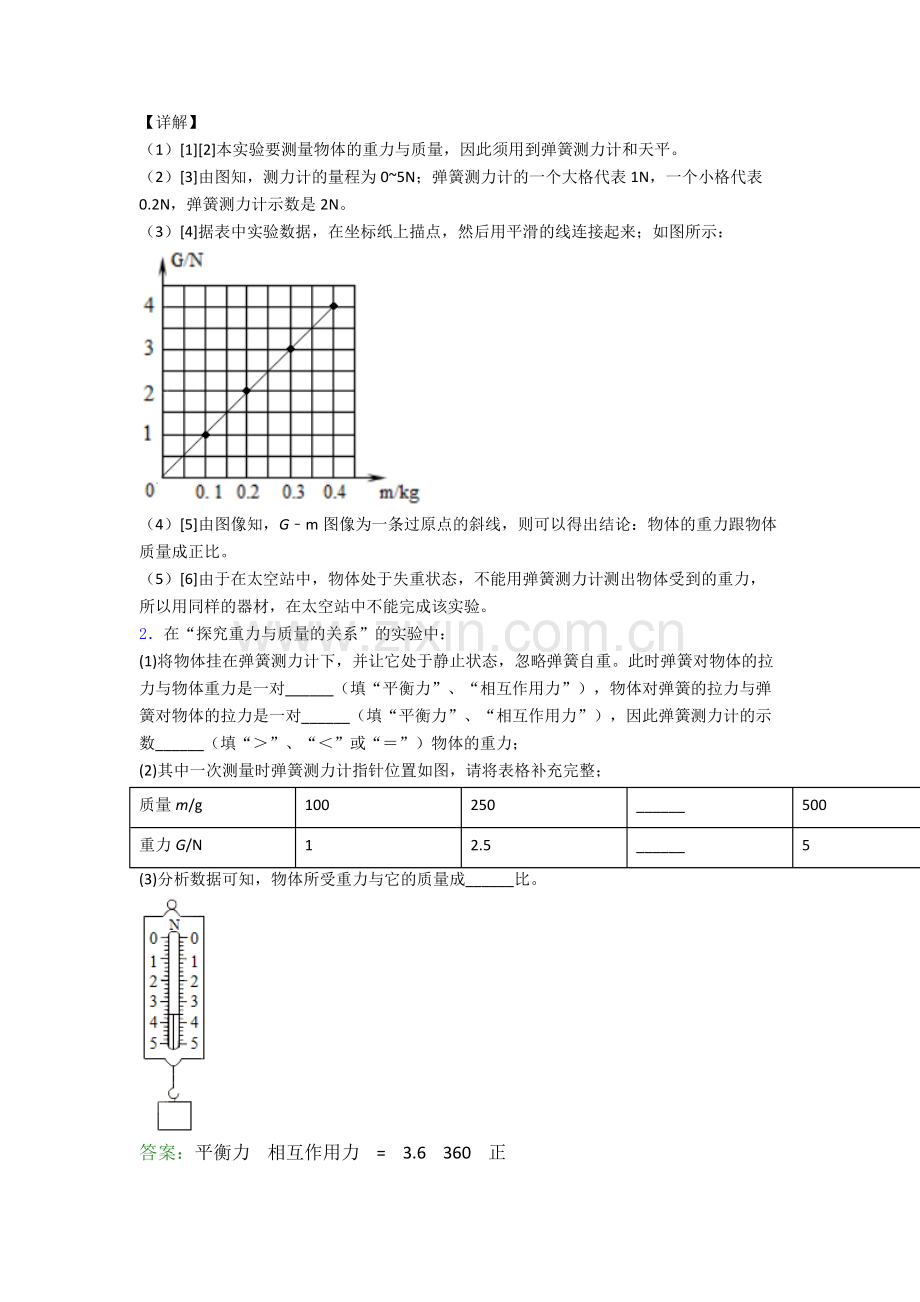

（2）[3]由图知，测力计的量程为0~5N；弹簧测力计的一个大格代表1N，一个小格代表0.2N，弹簧测力计示数是2N。
（3）[4]据表中实验数据，在坐标纸上描点，然后用平滑的线连接起来；如图所示：

（4）[5]由图像知，G﹣m图像为一条过原点的斜线，则可以得出结论：物体的重力跟物体质量成正比。
（5）[6]由于在太空站中，物体处于失重状态，不能用弹簧测力计测出物体受到的重力，所以用同样的器材，在太空站中不能完成该实验。
2．在“探究重力与质量的关系”的实验中：
(1)将物体挂在弹簧测力计下，并让它处于静止状态，忽略弹簧自重。此时弹簧对物体的拉力与物体重力是一对______（填“平衡力”、“相互作用力”），物体对弹簧的拉力与弹簧对物体的拉力是一对______（填“平衡力”、“相互作用力”），因此弹簧测力计的示数______（填“＞”、“＜”或“＝”）物体的重力；
(2)其中一次测量时弹簧测力计指针位置如图，请将表格补充完整；
质量m/g
100
250
______
500
重力G/N
1
2.5
______
5
(3)分析数据可知，物体所受重力与它的质量成______比。

答案：平衡力 相互作用力 = 3.6 360 正
【详解】
（1）[1][2][3]将物体挂在弹簧测力计下，并让它处于静止状态，忽略弹簧自重。此时弹簧对物体的拉力与物
解析：平衡力 相互作用力 = 3.6 360 正
【详解】
（1）[1][2][3]将物体挂在弹簧测力计下，并让它处于静止状态，忽略弹簧自重。此时弹簧对物体的拉力与物体重力是一对平衡力；物体对弹簧的拉力与弹簧对物体的拉力是一对相互作用力；因此弹簧测力计的示数＝物体的重力。
（2）[4][5]由图可知，测力计的量程为0﹣5N，分度值为0.2N，示数为3.6N；由表格可知

解得

故质量为360g。
（3）[6]根据重力与质量的关系图象可知质量是原来几倍，重力也是原来几倍，该实验的结论是：物体所受的重力跟它的质量成正比。
3．为制作弹簧测力计，某物理实验小组对弹簧的伸长与拉力的关系作了探究。下表是他们利用甲、乙两根不同的弹簧做实验时所记录的数据。
弹簧受到的拉力/N
0
1
2
3
4
5
6
甲弹簧的长度/cm
6.0
7.5
9.0
10.5
12.0
13.5
15.0
乙弹簧的长度/cm
6.0
9.0
12.0
15.0
18.0
21.0
24.0

（1）分析表中数据可得：
①在一定条件下，弹簧的伸长与所受的拉力成________比。
②在拉力相同的情况下，甲弹簧的伸长比乙弹簧________（填“大”或“小”）。
（2）如图的A、B两弹簧测力计分别使用了甲、乙两弹簧，它们的外壳相同，刻度线分布情况相同。则量程较大的是________测力计；（填“A”或“B”）
（3）根据表中数据计算，在弹簧的弹性限度内，当拉力为8N时，甲弹簧的长度为________cm。
答案：正 小 A 18.0
【详解】
（1）①[1]分析表格数据知道，无论是甲弹簧还是乙弹簧，弹簧受到的拉力越大，弹簧伸长的长度越长，且弹簧伸长的长度与弹簧受到的拉力之比是定值（
解析：正 小 A 18.0
【详解】
（1）①[1]分析表格数据知道，无论是甲弹簧还是乙弹簧，弹簧受到的拉力越大，弹簧伸长的长度越长，且弹簧伸长的长度与弹簧受到的拉力之比是定值（甲弹簧的比值为1.5cm/N，乙弹簧的比值为3cm/N），即在一定条件下，弹簧伸长的长度与它所受的拉力成正比。
②[2]计算出甲乙弹簧在拉力相同时伸长的长度，会发现甲弹簧伸长的长度总小于乙弹簧伸长的长度。
（2）[3]分析表格数据知道，甲乙弹簧在拉力相同时甲弹簧伸长的长度小于乙弹簧伸长的长度，即在弹簧的伸长相同时，甲弹簧所受拉力大于乙弹簧所受拉力，根据题意知道，A、B两弹簧测力计分别使用了甲、乙两弹簧，它们的外壳相同，刻度线分布情况相同即两弹簧的伸长相同，则甲弹簧所受拉力大于乙弹簧所受拉力即甲弹簧测力计的量程大于乙，即量程较大的是A测力计。
（3）[4]由表中的数据知道，甲弹簧受到1N的拉力时，伸长1.5cm，所以在弹簧的弹性限度内，当拉力为8N时，甲弹簧伸长的长度为
8N×1.5cm/N=12.0cm
故此时甲弹簧的长度为6.0cm+12.0cm=18.0cm
4．在“探究重力的大小跟质量的关系”实验中，得到如下表数据所示：
m/kg
0.1
0.3
0.5
0.7
0.9
G/N
0.98
2.94
4.90
6.86

(1)本实验中用到的测量器材有：______和______；
(2)分析表中数据可知：物体的质量为0.9kg时，它受到的重力是______N；
(3)在如图所示的四个图象中，关于物体重力的大小与其质量的关系，正确的是______；
A． B． C． D．
(4)你认为在太空站工作时，用同样的器材______（选填“能”或”不能”）完成该探究。
答案：天平 弹簧测力计 8.82 B 不能
【详解】
(1)[1][2]实验目的是探究重力与质量的关系，因此需要测量物体的质量和重力，测量质量需要托盘天平，测重力需要弹簧测
解析：天平 弹簧测力计 8.82 B 不能
【详解】
(1)[1][2]实验目的是探究重力与质量的关系，因此需要测量物体的质量和重力，测量质量需要托盘天平，测重力需要弹簧测力计。
(2)[3]分析表中数据可得，重力与质量的比值
=9.8N/kg
当物体的质量为0.9kg时，它受到的重力
G=mg=0.9kg×9.8N/kg=8.82N
(3)[4]因为=9.8N/kg为正比例函数，说明物体所受的重力跟它的质量成正比，图象过坐标原点的倾斜直线。
故选B。
(4)[5]由于物体在太空中不再受到地球的重力作用，不能进行此实验。
5．在“探究重力与质量的关系”的实验中：
(1)测量物体重力前，除了观察弹簧测力计的量程和分度值外，还应将弹簧测力计在______方向调零；
(2)测量物体重力时，应将物体挂在弹簧测力计下并让它处于______状态，这时弹簧测力计的示数才能读数准确；
(3)实验小组的同学测量出了不同质量钩码所受重力的多组数据，请你在坐标纸上用描点法做出图象；______
钩码数/个
质量
重力
2
0.1
0.95
4
0.2
1.94
6
0.3
2.94
10
0.5
4.9

(4)某次测量物体重力，静止时弹簧秤的示数如图所示，物体所受的重力为______N，物体的质量为______。（g取）

答案：竖直 静止 2 0.2
【详解】
(1)[1]由于测量重力，弹簧测力计应该竖直方向使用，应将弹簧测力计在竖直方向上调零，克服弹簧自身重力对实验的影响。
(2)[2]
解析：竖直 静止 2 0.2
【详解】
(1)[1]由于测量重力，弹簧测力计应该竖直方向使用，应将弹簧测力计在竖直方向上调零，克服弹簧自身重力对实验的影响。
(2)[2]应将物体挂在弹簧测力计下并让它处于静止状态，只有处于平衡状态，重力和弹簧测力计的拉力才是平衡力，弹簧测力计的拉力才等于重力。
(3)[3]如图所示，描点连线，故如右下图所示：
。
(4) [4][5]如图，分度值为0.1N，一共20格，故读数为2N；物体的质量为

故物体的质量为0.2kg。
6．亚里士多德曾给出这样一个结论——物体的运动要靠力来维持。后来，伽利略等人对他的结论表示怀疑，并用实验来间接说明。这个实验如图，他是让小车从斜面的同一高度滑下，观察、比较小车沿不同的平面运动的情况。

（1）实验时让小车从斜面的同一高度滑下，其目的是让小车在粗糙程度不同的表面上开始运动时获得相同的______；
（2）一般人的思维都局限在比较小车在不同表面上运动的距离不同，但科学家们却能发现物体运动的表面越光滑，相同情况下物体受到的______就越小，因此物体运动的距离越长；并由此推想出进一步的结论，运动的物体如果不受外力作用，它将______。著名的牛顿______定律就是在此基础上总结出来的。这个定律因为是用______的方法得出，所以它______（选填“是”或“不是”）用实验直接得出的。
答案：速度 阻力 做匀速直线运动 第一 实验推理 不是
【详解】
（1）[1]在相同的斜面上，小车从斜面由静止滑下，到达水平面的速度主要与高度有关，让小车从斜面的同一
解析：速度 阻力 做匀速直线运动 第一 实验推理 不是
【详解】
（1）[1]在相同的斜面上，小车从斜面由静止滑下，到达水平面的速度主要与高度有关，让小车从斜面的同一高度滑下，目的是让小车达到斜面底端的时候获得相同的速度。
（2）[2][3]物体在毛巾、棉布、木板表面，三个表面其中木板表面最光滑，物体受到的阻力最小，速度减小的就越慢，物体运动的距离就越远，故相同情况下，物体受到的阻力越小，物体运动的距离越长。并由此推想出进一步的结论，如果物体表面绝对光滑，运动的物体不受外力作用，它的速度将不会改变，将以恒定速度运动下去。
[4][5][6]物体在没有受到的外力作用时，总保持静止或匀速直线运动状态，这就是牛顿第一定律，因为不受任何外力作用在现实中是不存在的，属于理想状态，因此实验结论不能直接验证，科学家是在大量实验的基础上通过用推理得到的。
7．小德学习小组在探究“滑动摩擦力大小与什么因素有关”，所用弹簧测力计如 A 图所示，所选若干个木块均相同（足够多），每个重力为 1N。

（1）实验时用弹簧测力计沿水平方向拉动木块，使其在水平桌面做______运动， 根据______条件可知，木块所受滑动摩擦力的大小等于其所受拉力大小。
（2）如图 B，在同一次实验中，小德用不同的速度匀速拉木块时，观察到每次弹簧测力计示数相同，可判断滑动摩擦力的大小与物体运动的______无关。
（3）同组小强用同一木块分别做了如上图所示的甲、乙、丙三个实验。由此可得出的结论是______时，接触面越粗糙，滑动摩擦力越大。
（4）小强还想探究滑动摩擦力和接触面受到的压力大小的定量关系，在甲实验基础上，叠放的木块又分别增加至两个、三个，根据收集到的接触面受到的压力和对应滑动摩擦力的大小绘制图像如 C 图所示。
①依据图像及相关信息分析证据可得出结论：______。
②在此实验中，可叠放木块数目最多为______块。
答案：匀速直线 二力平衡 速度 压力相同 在接触面粗糙程度相同的条件下，物体受到的滑动摩擦力大小与压力大小成正比 7
【详解】
（1）[1][2]只有物体沿水平做匀速
解析：匀速直线 二力平衡 速度 压力相同 在接触面粗糙程度相同的条件下，物体受到的滑动摩擦力大小与压力大小成正比 7
【详解】
（1）[1][2]只有物体沿水平做匀速直线运动，物体在水平方向上受到平衡力的作用，拉力大小才等于摩擦力的大小。为测量出滑动摩擦力的大小，实验时用弹簧测力计沿水平方向拉动木块，使其在水平桌面做匀速直线运动，根据二力平衡条件可知，木块所受滑动摩擦力的大小等于其所受拉力大小。
（2）[3]如图 B，在同一次实验中，小德用不同的速度匀速拉木块时，观察到每次弹簧测力计示数相同，则受到的滑动摩擦力大小相同，故可判断滑动摩擦力的大小与物体运动的速度无关。
（3）[4]如上图所示的甲、乙、丙三个实验，同一木块对支持面的压力大小相同，木板粗糙程度最小，毛巾粗糙程度最大，物体在毛巾表面时运动时受到的摩擦力最大，由此可得出的结论是：在压力相同时，接触面越粗糙，滑动摩擦力越大。
（4）①[5]接触面受到的压力和对应滑动摩擦力的大小图像为过原点的直线，故可得出：在接触面粗糙程度相同的条件下，物体受到的滑动摩擦力大小与压力大小成正比。
②[6]故由A图可知，测力计的量程为0～5N，根据C图可知，当压力为3N时，滑动摩擦力大小为2.1N，因测力计最大能测量5N的拉力，故此时对应的压力大小
F=
因压力大小等于物体的重力大小，而一个木块的重力为1N，根据去尾法，在此实验中，可叠放木块数目最多为7块。
8．小亮在探究“滑动摩擦力的大小与那些因素有关”这一问题提出如下猜想：①滑动摩擦力的大小可能与接触面间的压力有关②滑动摩擦力的大小可能与接触面的粗糙程度有关。为了验证这一猜想，他找来了量程合适的弹簧测力计一个，长木板一块，质量相同的长方体木块和塑料块各一块。
（1）为了准确测出物体与长木板之间摩擦力大小必须用弹簧测力计拉着物体，使它沿长木板___________滑动，原理是：_________；
（2）为了验证猜想①，他通过图甲、乙所示的实验，可以得出的结论是：在保持__________一定时，___________越大，滑动摩擦力越大。
（3）为了验证猜想②，他利用图乙的器材再做一次实验，就能验证猜想②，他的做法是：_______重新做一次实验。
（4）实验中他感到读出弹簧测力计示数有一定困难，经过思考，小亮想按图丙的装置进行实验，固定弹簧测力计，拉木块下的长木板，实验效果会显著改变，请写出这样改进的好处：______________。

答案：匀速直线 二力平衡，拉力等于摩擦力 接触面粗糙程度
压力 将塑料块与木块上下位置换一下，匀速直线拉动它们 操作方便，实验中不必再控制物体做匀速直线运动；读数方便，弹簧
解析：匀速直线 二力平衡，拉力等于摩擦力 接触面粗糙程度
压力 将塑料块与木块上下位置换一下，匀速直线拉动它们 操作方便，实验中不必再控制物体做匀速直线运动；读数方便，弹簧测力计是静止的，比较容易读出数据
【详解】
（1）[1][2]实验中，为了准确测出物体与长木板之间摩擦力大小必须用弹簧测力计拉着物体，使它沿长木板做匀速直线运动，利用二力平衡，摩擦力等于拉力，得出摩擦力的大小。
（2）[3][4]甲乙实验中，接触面粗糙程度相同，木块对木板压力越大，摩擦力越大，说明在保持接触面粗糙程度一定时，压力越大，滑动摩擦力越大。
（3）[5]验证猜想二，要控制压力相同，改变接触面粗糙程度，因此可以将塑料块与木块上下位置换一下，匀速直线拉动它们与实验乙进行对比验证。
（4）[6]实验丙中，改拉木板，不管木板是否匀速被拉动，木块始终相对地面保持静止，木块受到的拉力与摩擦力是平衡力，大小相等，方向相反。
9．伽利略曾做过如图所示的实验：在水平面先后铺上不同材料，让小车自斜面同一高度由静止开始滑下。
（1）实验时，每次都让小车从斜面的同一高度由静止滑下，目的是使小车到达水平面时具有相同的 ______；
（2）实验中，小车最后都会在水平面上停下来，说明力可以改变物体的 ______；
（3）根据图中记录的实验现象，可以得出结论：小车所受的阻力越小，小车前进距离越 ______；
（4）进一步推理：如果小车运动到水平面时不受任何力作用，它将 ______。

答案：速度 运动状态 远 做匀速直线运动
【详解】
（1）[1]要探究阻力对物体运动的影响，需要使小车进入平面时的速度保持相同，让同一小车从同一斜面的同一高度由静止滑下，就能使小
解析：速度 运动状态 远 做匀速直线运动
【详解】
（1）[1]要探究阻力对物体运动的影响，需要使小车进入平面时的速度保持相同，让同一小车从同一斜面的同一高度由静止滑下，就能使小车到达水平面时具有相同的速度。
（2）[2]实验中，小车受到摩擦阻力作用，最后都会在水平面上停下来，小车的运动状态发生改变，说明力可以改变物体的运动状态。
（3）[3]由图可知，物体所受阻力越小，速度减小得越慢，小车前进距离越远。
（4）[4]在以上实验的基础上，可推理得出：在水平面上运动的小车，如果不受阻力，它将做匀速直线运动。
10．如图所示，某同学在学习了摩擦力的相关知识后，做了“测量水平运动物体所受的滑动摩擦力”的实验，他先将木块放在水平木板上后测出木块所受滑动摩擦力，然后又在木块上方放置一个铅块重复上述实验。
（1）在该实验中，要想准确测出物体所受滑动摩擦力的大小，必须用弹簧测力计拉着物体在________方向做匀速直线运动。在图甲所示的实验中，木块所受的摩擦力为_________N。
（2）在图乙所示的实验中，木块所受的滑动摩擦力将________（选填“增大”或“减小”）。这是因为在接触面的粗糙程度一定时，_________越大，木块所受滑动摩擦力就越________。
（3）在刚开始实验时，该同学发现当弹簧测力计的示数为0.4N时，无法拉动木块。此时弹簧测力计对木块的拉力和木块所受的摩擦力_________（选填“是”或者“不是”）平衡力。

答案：水平 0.8 增大 压力 大 是
【详解】
（1）[1][2]摩擦力和弹簧测力计的拉力是水平方向上一对方向相反的力，若木块做匀速直线运动，则此时木块受到的摩擦力
解析：水平 0.8 增大 压力 大 是
【详解】
（1）[1][2]摩擦力和弹簧测力计的拉力是水平方向上一对方向相反的力，若木块做匀速直线运动，则此时木块受到的摩擦力和弹簧测力计的拉力是一对平衡力，根据弹簧测力计的示数可知摩擦力的大小，因此在该实验操作中必须用弹簧测力计拉着物体，使物体在水平方向做匀速直线运动。
根据图甲可知，弹簧测力计的示数为0.8N；因为木块做匀速直线运动，因此木块受到的拉力和摩擦力为一对平衡力，摩擦力的大小等于0.8N。
（2）[3][4][5]因为滑动摩擦力与压力的大小和接触面的粗糙程度有关，当接触面越粗糙一定时，压力越大，滑动摩擦力越大，而乙图中水平木板受到的压力增大，接触面的粗糙程度不变，因此木块所受的滑动摩擦力增大。
（3）[6]当弹簧测力计的示数为0.4N时，无法拉动木块，说明木块仍处于静止状态，此时木块受到的拉力和摩擦力是一对平衡力，因此弹簧测力计的拉力等于木块所受的摩擦力。
11．在“探究水沸腾时的温度变化的特点”实验中：

（1）小明组装的实验装置如图1所示，其中的错误之处是：_____。除图中所示的实验器材外，还需要的一个测量工具是 _____。
（2）小红观察到沸腾前和沸腾时水中气泡上升过程中的两种情况，如图（a）、（b）所示，则图 _____[填“（a）”或“（b）”]是水沸腾时的情况。
（3）小明和小红虽然选用的实验装置相同，但加热到水开始沸腾的时间不同，他们绘制的水的温度随时间变化图象如图所示，a、b两种图象不同的原因是水的 _____不同。
（4）取走酒精灯，将装有海波的大试管放入上面实验的热水中（如图4）。根据温度计A和B的示数，绘制了海波和热水的温度随时间变化的图象（如图5）。由图象可知，在第8min时，大试管内的海波处于 _____态（选填“固”、“液”或“固液共存”），海波是 _____（填“晶体”或“非晶体”）。
（5）如图所示，大试管和小试管里都装有水，将三支大试管中的水加热，使之保持沸腾，则大试管中的水不断沸腾的过程中，小试管中的水会沸腾的是_____。（填字母）

答案：温度计的玻璃泡碰到了烧杯底部 秒表 （a） 质量 固液共存 晶体 C
【详解】
（1）[1]用温度计测量液体的温度时，温度计的玻璃泡不能碰到容器底或容器壁
解析：温度计的玻璃泡碰到了烧杯底部 秒表 （a） 质量 固液共存 晶体 C
【详解】
（1）[1]用温度计测量液体的温度时，温度计的玻璃泡不能碰到容器底或容器壁，其原因是容器底和容器壁的温度和液体的温度不同。
[2] 实验过程中，要记录的物理量是温度和时间，故实验中还需要秒表。
（2）[3]图2中的（b）气泡在上升过程中体积逐漸减小，所以是沸腾前的现象；图2中的（a）气泡在沸腾时体积逐渐变大，这些气泡到达水面会破裂开来，里面的水蒸气，会散发到空气中，所以是沸腾时的现象。
（3）[4]小明和小红选用的实验装置相同，由图3知，初温、末温都相同，但加热到水开始沸腾的时间不同，根据得，因为质量不同，所以都沸腾时需要吸收的热量不同，即加热时间不同。
（4）[5][6]由图4和图5知，在第8min时，大试管内的海波已经达到固定的温度（即熔点），虽然继续吸热但温度不变，说明它正处在熔化过程中，故海波是固液共存态，而且说明它是晶体。
（5）[7]液体沸腾的条件是：达到沸点和继续吸热。当大试管中的水沸腾时，小试管中的水也达到沸点，但是如果大试管和小试管中水温相同，小试管中的水不能从大试管中的水继续吸热，小试管中的水不能沸腾。AB图中大试管和小试管水上方气压相同，水的沸点也相同，即小试管中水不能沸腾；而C图中大试管水上方密封，气压会比小试管水的上方气压大，即大试管中水的沸点比小试管的水沸点高。故C符合题意。
故选C。
12．实验桌上有弹簧测力计一个（量程为5N、分度值为0.2N），三种规格的注射器A、B、C（量程分别为20mL、10mL、2mL，长度相等），刻度尺一把。要求利用现有器材粗略测量大气压强。某同学选定器材并设计方案，如图所示，请回答下列问题：

（1）实验中，应该在注射器活塞___________时，读取弹簧测力计的示数。
（2）该同学在试验时发现，弹簧测力计被拉到示数等于5N时，活塞仍没有滑动，想要继续采用此方案完成实验，需做的改进是__________。
（3）该同学正确操作，发现测出的结果误差较大，请你指出其中一个原因：____________________。
答案：刚开始滑动 换用量程更小的2mL的注射器 活塞与筒壁间有摩擦
【详解】
（1）[1]当活塞刚开始滑动时，若忽略摩擦，拉力和大气压力是一对平衡力，此时弹簧测力计的示数就等于大气产生
解析：刚开始滑动 换用量程更小的2mL的注射器 活塞与筒壁间有摩擦
【详解】
（1）[1]当活塞刚开始滑动时，若忽略摩擦，拉力和大气压力是一对平衡力，此时弹簧测力计的示数就等于大气产生的压力大小。
（2）[2] 因为大气的压强是一定的，根据公式F=pS，受力面积越小，压力也会越小，所以当弹簧测力计量程不够时，可换用量程更小的2mL的注射器。
（3）[3]如果注射器的活塞与筒壁间有摩擦，会使得测量的压力F偏大，根据计算出的结果会偏大。
13．小明同学在探究“压力的作用效果与哪些因素有关”的实验中，用砝码、小桌、海绵、木板做了甲、乙、丙、丁四次实验，其中乙、丙、丁三次实验使用的是海绵，实验甲使用的是木板，如图所示。

（1）在实验中，小明同学是通过观察海绵的________来比较压力作用效果的。
（2）为了探究压力的作用效果与压力大小的关系，小明同学应该通过比较________两次实验得出结论。
（3）通过比较乙、丙两次实验，小明得到的结论是_________。
（4）若比较实验丙中海绵受到的压强p丙和实验丁中木板受到的压强p丁的大小，其大小关系应该为p丙_________p丁（选填“>”、“<”或“=”）。
答案：凹陷程度 乙、丙 当受力面积相同时，压力越大，压力作用效果越明显 >
【详解】
（1）[1]压力的作用效果不便直接测量，所以在实验中往往利用“转换法”，将不易被测量的压力的
解析：凹陷程度 乙、丙 当受力面积相同时，压力越大，压力作用效果越明显 >
【详解】
（1）[1]压力的作用效果不便直接测量，所以在实验中往往利用“转换法”，将不易被测量的压力的作用效果转换成容易被观察的实验现象，那么该实验用的是海绵的凹陷程度来表示压力的作用效果。
（2）[2]在进行实验时，我们往往需要控制变量，这种方法叫做“控制变量法”，该实验是为了探究压力的作用效果和压力大小的关系，变量是压力的大小，所以我们需要控制其他的因素不变。在乙、丙实验中，桌子和海绵的接触面积相同，丙比乙多了一个砝码，变量是海绵受到的压力大小，符合实验探究目的。
（3）[3]当受力面积相同时，压力越大，压力作用效果越明显。
（4）[4]比较丙、丁两组实验，明显可以观察到丙的海绵凹陷程度大于丁，所以丙的压力的作用效果大于丁，即p丙>p丁。
14．如图所示是“探究液体内部压强的特点”的实验过程；

（1）实验前，要通过调试，保证压强计两边玻璃管中的液面 ______，压强计金属盒上的橡皮膜应选用 ______（选填“薄”或“厚”）一些的较好；
（2）实验中通过观察压强计U形管两端液面的 ______来显示橡皮膜所受压强的大小；
（3）如图甲、乙、丙所示，将压强计的探头放在水中的同一深度处，使橡皮膜朝向不同的方向，观察到U形管内液面高度差 ______（选填“不改变”或“改变”），这说明同种液体同一深度，液体内部向各个方向的压强 ______；
（4）根据 ______两个图的实验现象进行对比，这是“探究液体压强与深度的关系”；
（5）为了“探究液体压强与液体密度的关系”，利用如图戊所示的装置进行实验，当注入水和盐水的深度相同时，若橡皮膜出现图示情况，说明隔板左侧的液体对橡皮膜的压强 ______（选填“大于”、“小于”或“等于”）隔板右侧的液体对橡皮膜的压强，则隔板 ______（选填“左”或“右”）侧的液体是盐水。
答案：相平 薄 高度差 不改变 相等 甲、丁 小于 右
【详解】
（1）[1][2]实验前，要通过调试，保证压强计两边玻璃管中的液面相平；在实验中，U形管
解析：相平 薄 高度差 不改变 相等 甲、丁 小于 右
【详解】
（1）[1][2]实验前，要通过调试，保证压强计两边玻璃管中的液面相平；在实验中，U形管压强计金属盒上的橡皮膜应该选用薄一些的为好，这样在测量时会较灵敏，实验效果明显。
（2）[3]用压强计测量液体内部压强，通过U形管左右液面出现高度差来反映压强的大小，这用到了转换法。
（3）[4][5]如图甲、乙、丙所示，将压强计的探头放在水中的同一深度处，使橡皮膜朝向不同的方向，会观察到U形管内液面高度差不改变，这说明液体内部在同一深度向各个方向的压强相等。
（4）[6]要探究液体压强与深度的关系，需要控制液体的密度相同，改变深度，图甲和丁符合题意。
（5）[7][8]若橡皮膜出现图示情况，即橡皮膜向左凸出，说明隔板左侧的液体对橡皮膜压强小于隔板右侧的液体对橡皮膜压强，因液体深度相同，根据p=ρgh可知，则隔板右侧的液体密度较大，是盐水。
15．在探究“压力作用效果与哪些因素有关”的实验中，小明和小华根据所提供的器材设计了图甲、乙、丙三个实验，请你根据已学过的压强知识分析：

（1）通过观察 ________知道压力的作用效果。
（2）通过观察甲、乙两个图后得出：________，压力越大，压力的作用效果越明显。
（3）若要探究压力作用效果与受力面积的关系，应选用 ________两图来比较。
（4）如图丁所示，小华把小桌挪放到一块木板上，他通过对图丙、丁的比较又得出“压力一定时，受力面积越小，压力的作用效果越不明显”的结论，造成前后两个结论不一致的原因是两次受力面的 ________不同。
答案：海绵的凹陷程度 受力面积相同时 乙、丙 材料
【详解】
（1）[1]本实验中，运用转换法通过观察海绵的凹陷程度反映压力的作用效果。
（2）[2]通过观察甲、乙两个图可知，受
解析：海绵的凹陷程度 受力面积相同时 乙、丙 材料
【详解】
（1）[1]本实验中，运用转换法通过观察海绵的凹陷程度反映压力的作用效果。
（2）[2]通过观察甲、乙两个图可知，受力面积相同，压力的大小不同，压力越大，海绵的凹陷程度越大，故结论为：受力面积相同时，压力越大，压力的作用效果越明显。
（3）[3]若要探究压力作用效果与受力面积的关系，要控制压力大小相同，而受力面积不同，故应选用乙、丙两图来比较。
（4）[4]根据被压物体的形变来反映压力的作用效果，受压面的材料应相同且形变要明显；她通过对图丙、丁的比较又得出“压力一定时，受力面积越小，压力的作用效果越不明显”的结论，造成前后两个结论不一致的原因是两次受力面的材料不同。
16．如图所示是物理兴趣小组用金属块研究浮力的实验。（g 取 10N/kg）

（1）金属块浸没在水中时，受到的浮力是___________N。
（2）比较 A、B、C 三图可得出结论∶金属块受到的浮力大小与其___________有关。
（3）比较 A、C、D三图可得出结论∶金属块受到的浮力大小与其___________无关。
（4）金属块的密度为___________ kg/m³。
（5）若在实验中，排除测量误差因素的影响，兴趣小组发现金属块排开水的重力明显小于所受的浮力，请指出实验操作中可能造成这种结果的原因∶___________；
（6）纠正了错误，继续实验，兴趣小组得出结论∶物体所受浮力的大小等于___________；
（7）小明认为金属块在水中会下沉，如果使用漂浮的蜡块做实验则不会得出以上结论，小明的观点是___________的（选填“正确”或“错误”）。
答案：排开液体的体积 浸没在液体中的深度 2.7×103 溢水杯没有装满水 它排开的液体所受的重力 错误
【详解】
（1）[1]由A、C或A、D可知，金属块浸没在水中
解析：排开液体的体积 浸没在液体中的深度 2.7×103 溢水杯没有装满水 它排开的液体所受的重力 错误
【详解】
（1）[1]由A、C或A、D可知，金属块浸没在水中时所受到的浮力
F浮=G−F示=2.7N1.7N=1N
（2）[2]A、B、C三图中，液体密度相同，排开液体的体积不同，弹簧测力计示数不同，即浮力不同，由此可以得出结论：金属块受到的浮力与其排开液体的体积有关。
（3）[3]A、C、D三图中，C、D两图金属块都浸没在水中，即液体密度相同，排开液体的体积相同，当浸没在液体中的深度不同时，弹簧测力计示数相同，可以得出结论：金属块受到的浮力与物体浸入液体的深度无关。
（4）[4] 由A、C或A、D可知，金属块浸没时受到的浮力为1N,由阿基米德原理
F浮=ρ液V排g
可得金属块的体积
V=V排= ==1×10−4m3
金属块的质量
m===0.27kg
金属块的密度
ρ== =2.7×kg/
（5）[5]原因可能是溢水杯没有装满，或没有先测量空小桶的重力，导致空小桶内壁有残留的水，而使空小桶自重测量偏大，溢出的水的重力偏小。
（6）[6]比较A、C测力计示数之差和E中示数之差可得出结论：物体所受浮力大小等于它排开液体的重力。
（7）[7]先用弹簧测力计测出蜡块的重力，再由蜡块漂浮得出蜡块受到的浮力等于蜡块的重力即
F浮=G蜡
将蜡块放于溢水杯中，将溢出的水的重力如上E测出，比较蜡块的重力和溢出的水的重力即可得出以上结论，所以小明的观点是错误的。
17．在探究“浮力的大小跟哪些因素有关”的实验中（如图所示），小明先用弹簧测力计测出金属块的重力，然后将金属块缓慢浸入液体中不同深度，步骤如图B、C、D、E、F所示（液体均未溢出），并将其示数记录在表中：

实验步骤图
A
B
C
D
E
F
弹簧测力计示数/N
2.7
2.2
2.0
1.7
1.7
1.9
（1）分析比较实验步骤A和______，可得出：浮力大小与物体浸没在液体中的深度无关；分析比较A、B、C、D可知：浮力大小与物体______有关；
（2）分析实验步骤A、E、F可知：浮力的大小还与______有关，F中液体密度_______（选填“＞”、“=”或“＜”）水的密度；
（3）由实验数据可计算出物体的体积大小为______m3，物体的密度为______kg/ m3；
（4）实验时，若先将金属块放入水中测拉力再直接测金属块的重力，则会使浮力的测量结果______ 。（选填“偏大”或“偏小”）
答案：D、E 排开液体的体积 排开液体的密度 ＜ 10-4 2.7×103 偏大
【详解】
（1）[1]步骤A中测力计示数即为金属块的重力大小，根据称重法测浮力
解析：D、E 排开液体的体积 排开液体的密度 ＜ 10-4 2.7×103 偏大
【详解】
（1）[1]步骤A中测力计示数即为金属块的重力大小，根据称重法测浮力

可得出金属块浸在液体中受到的浮力大小。我们知道，物体受到的浮力大小与物体排开液体的密度和体积有关，研究物体受到的浮力大小与物体浸没在液体中的深度的关系，要控制金属块排开液体的密度和体积相同，故分析比较实验步骤A和D、E，因步骤D、E中测力计示数相同（实验中金属块受到的浮力相同），故可得出：浮力大小与物体浸没在液体中的深度无关。
[2] 物体受到的浮力大小与物体排开液体的密度和体积有关，研究浮力大小与其中一个因素的关系时，要控制另一个因素不变。步骤B、 C、D中，金属块排开液体的密度相同，而排开液体的体积不同，根据称重法测浮力，步骤B、 C、D中金属块受到的浮力不同，故分析比较A、B、 C、D可知：浮力大小与物体排开液体的体积有关。
（2）[3][4]E、F实验中，金属块排开液体的体积相同，排开液体的密度不同，由称重法测浮力，金属块受到的浮力不同，由控制变量法，故分析实验步骤A、E、F可知：浮力的大小还与排开液体的密
