电气方案设计说明

一． 设计依据
（一）相关设计规范、标准
1．民用建筑电气设计规范 JGJ 16-2008
2．供配电系统设计规范 GB50052/95
3．10kV及以下变电所设计规范 GB50053-94
4．低压配电设计规范 GB50054-95
5．建筑物防雷设计规范 GB50057-2000
6．建筑设计防火规范 GB50016-2006
7．火灾自动报警系统设计规范 GB50116-98
8．民用闭路监视电视系统工程技术规范 GB50198-94
9．有线电视系统工程技术规范 GB50200-94
以及其它有关规范
（二）建筑、暖通、给排水等专业提供的技术资料
二． 强电设计
（一）总体配电规划
1． 本工程位于重庆市，是一幢美术展览馆，建筑面积为23503.9平方米，共四层。该建筑定义为一类建筑，其中用于消防的消防水泵动力、应急照明、排烟动力、各弱电信息系统用电负荷为一级负荷；生活水泵、客梯、展示空间照明等为二级负荷，其它均为三级负荷。
2．本工程用电装接容量约为2060kW，采用2路10kV高压供电，在一层设一座独立式无人值班10/0.4kV变配电所。

（二）10/0.4kV变配电所设计
高压侧由2路10kV高压电源供电，采用单母线分段不联络系统。变电所设两台1000kVA（10/0.4kV） 变压器，采用环氧浇注干式变压器。低压侧采用单母线分段运行并设联络开关柜。
本工程电业计费采用高供高量方式。

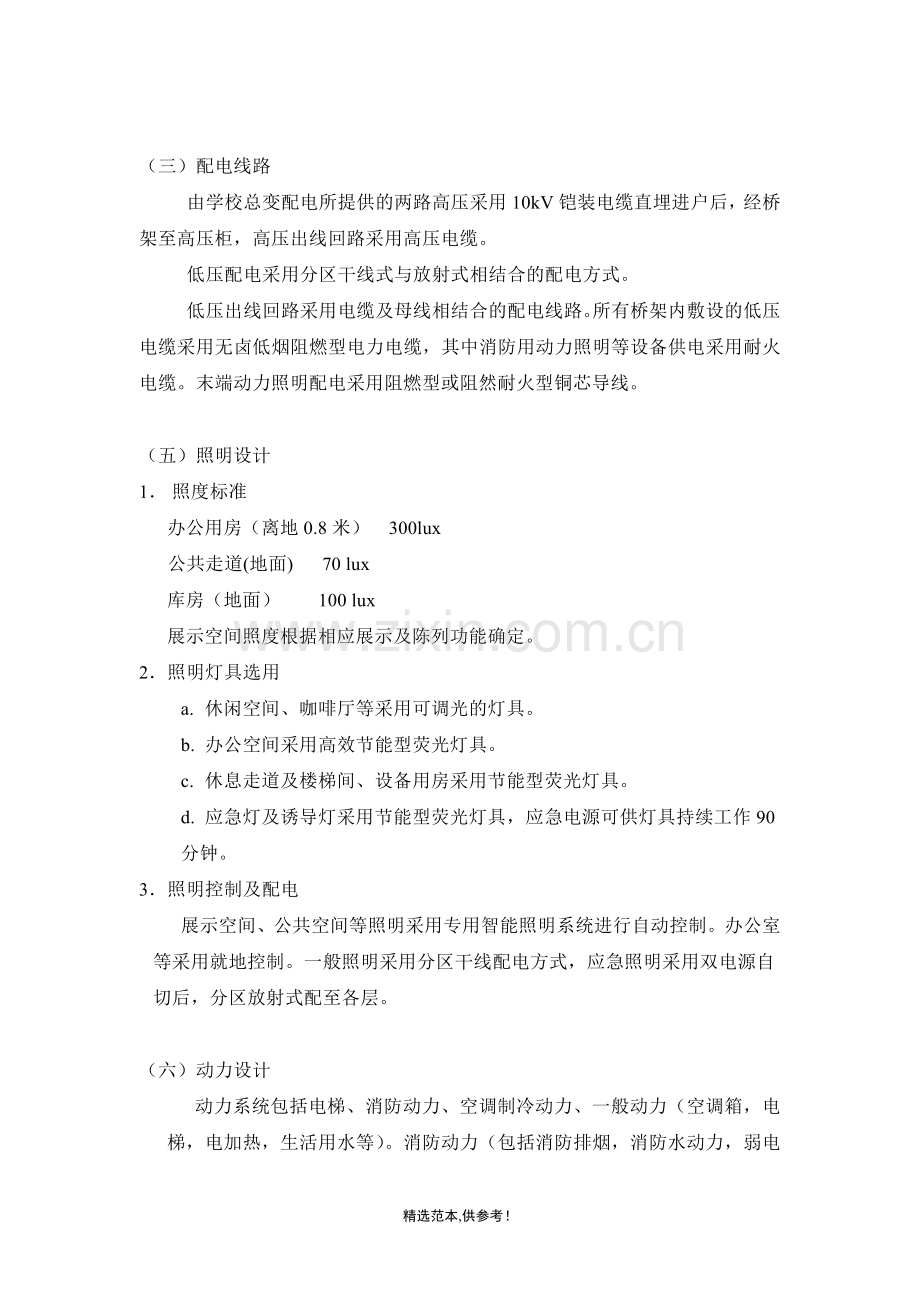

（三）配电线路
由学校总变配电所提供的两路高压采用10kV铠装电缆直埋进户后，经桥架至高压柜，高压出线回路采用高压电缆。
低压配电采用分区干线式与放射式相结合的配电方式。
低压出线回路采用电缆及母线相结合的配电线路。所有桥架内敷设的低压电缆采用无卤低烟阻燃型电力电缆，其中消防用动力照明等设备供电采用耐火电缆。末端动力照明配电采用阻燃型或阻然耐火型铜芯导线。

（五）照明设计
1． 照度标准
办公用房（离地0.8米） 300lux
公共走道(地面) 70 lux
库房（地面） 100 lux
展示空间照度根据相应展示及陈列功能确定。
2．照明灯具选用
a. 休闲空间、咖啡厅等采用可调光的灯具。
b. 办公空间采用高效节能型荧光灯具。
c. 休息走道及楼梯间、设备用房采用节能型荧光灯具。
d. 应急灯及诱导灯采用节能型荧光灯具，应急电源可供灯具持续工作90分钟。
3．照明控制及配电
展示空间、公共空间等照明采用专用智能照明系统进行自动控制。办公室等采用就地控制。一般照明采用分区干线配电方式，应急照明采用双电源自切后，分区放射式配至各层。

（六）动力设计
动力系统包括电梯、消防动力、空调制冷动力、一般动力（空调箱，电梯，电加热，生活用水等）。消防动力（包括消防排烟，消防水动力，弱电控制中心用电，变配电用电）及生活用水采用双电源末端自切供电。一般动力采用干线式供电。

八）防雷与接地系统
本工程按三类防雷建筑设计，按规范要求设置防雷措施。采用TN-S保护接地形式。同时采用强弱电及防雷联合接地。接地电阻要求不大于1欧姆。

三． 弱电设计
（一）安保及电视监控系统
设闭路电视系统，在重要的场所安装摄象机，监视系统除起到正常的监视作用之外，还可以进行实时录象，以供事后重放分析。监视范围包括入口、展示厅、重要库房、电梯轿厢、电梯厅及各层走道等。
拟设寻更系统，由安保人员对各重要场所定期进行巡逻，本系统拟采用无线系统。
拟设门禁管理系统。对各重要的办公、展示空间及重要库房等进行出入口通道控制。
拟设藏品库房防爆安检系统。
（二）建筑设备自动化系统
拟采用分布式直接数字控制系统，对暖通空调系统、室内公共照明及泛光照明系统等进行监控管理，同时对供配电系统、给排水系统（包括污水处理系统）及电梯等设施进行监视，以实现建筑物机电设备的自动化运行。本系统还将与火灾自动报警系统联网，实现空调强切等跨系统联动控制，以提高大楼防灾管理水平。

（三）广播音响系统
本系统包括背景音乐和紧急广播功能，平时播放背景音乐或其他节目，出现火灾时，可由消防控制中心强制切换为应急广播，进行疏散或救灾指挥。公共广播范围包括展示空间、公共空间、重要设备用房及走道等。

（四）电缆电视系统
本系统由卫星电视接收天线、有线电视接口、混合器、各种放大器、分配器及分支器等组成，可接收卫星转播的电视节目及当地闭路电视节目，同时可自制电视节目。将为展示空间、休闲空间、等场所提供电视服务。系统采用86OM双向传输介质。

（五）电信及综合布线
本工程设置200门程控数字交换机一台，由学校总电信机房提供20对双向数字（或模拟）中继线和2O对用户直线。同时设置内部局域网，根据美术展览馆管理的需求，设置网络服务器、网络交换设备。采用综合布线系统支持电话及网络系统。

（六）火灾报警及消防联动系统
本建筑属一类建筑，按一级防火标准设计。设置消防控制中心(有门直接通向室外)，采用控制中心集中报警系统。大于8米层高展区设红外对射报警器和火焰探测器，办公室、走道等处设置烟感报警、手动报警，各层设置重复显示屏及消火栓按钮等报警设备。当消防中心收到并确认火灾时，联动启动消防泵和喷淋泵。同时开启排烟设施及疏散诱导设施，切断所有非消防电源，实施灭火。

（七）接地与过电压保护
本工程采用联合接地系统，各弱电系统的工作与保护接地均与联合接地系统相连。各弱电系统均设过电压保护装置。

（八）其它
卫星电视系统、电视监控系统、门禁及寻更系统等须由当地的广电、公安局技防等部门的认可。
