电气设备运行维护.doc

.
中国石油化工股份有限公司
湖南石油分公司
电气设备运行维护
管理规定
文件编号
HNSY/HSE C-HN02-028-2004
版 号
A/0
序号
28
运行控制文件
文件页码
共5页　第 1页

1 目的

为加强电气设备运行维护的HSE管理和电气设备的安全，特制定本办法。

2　适用范围

本办法适用于湖南石油分公司电气设备的运行维护管理。

3　职责

3.1 省公司安全储运处是本办法的直接管理部门，负责本办法的制定、
修订及解释。
3.2 各直接管理部门（零售、油库等管理部门）分别负责本部门的电气
设备运行维护管理。
3.3 各级安全储运部门负责对本单位的电气设备运行维护管理进行指
导、监督、检查。

4 工作程序

4.1 负荷管理
4.1.1 对本库的用电负荷，应依据其重要性和危险程度进行分类，拟定限电、断电顺序，报领导批准后公布实施。
4.1.2 按时记录负荷，绘制负荷曲线，定期进行负荷分析。
4.1.3 根据负荷颁布和变化情况，对电能进行高度、分配。

4.2 巡视管理
4.2.1 根据设备的复杂程度、类型、容量、使用环境、重要性、电压和负荷电流大小等具体情况，制定日常巡视的周期、内容和路线。

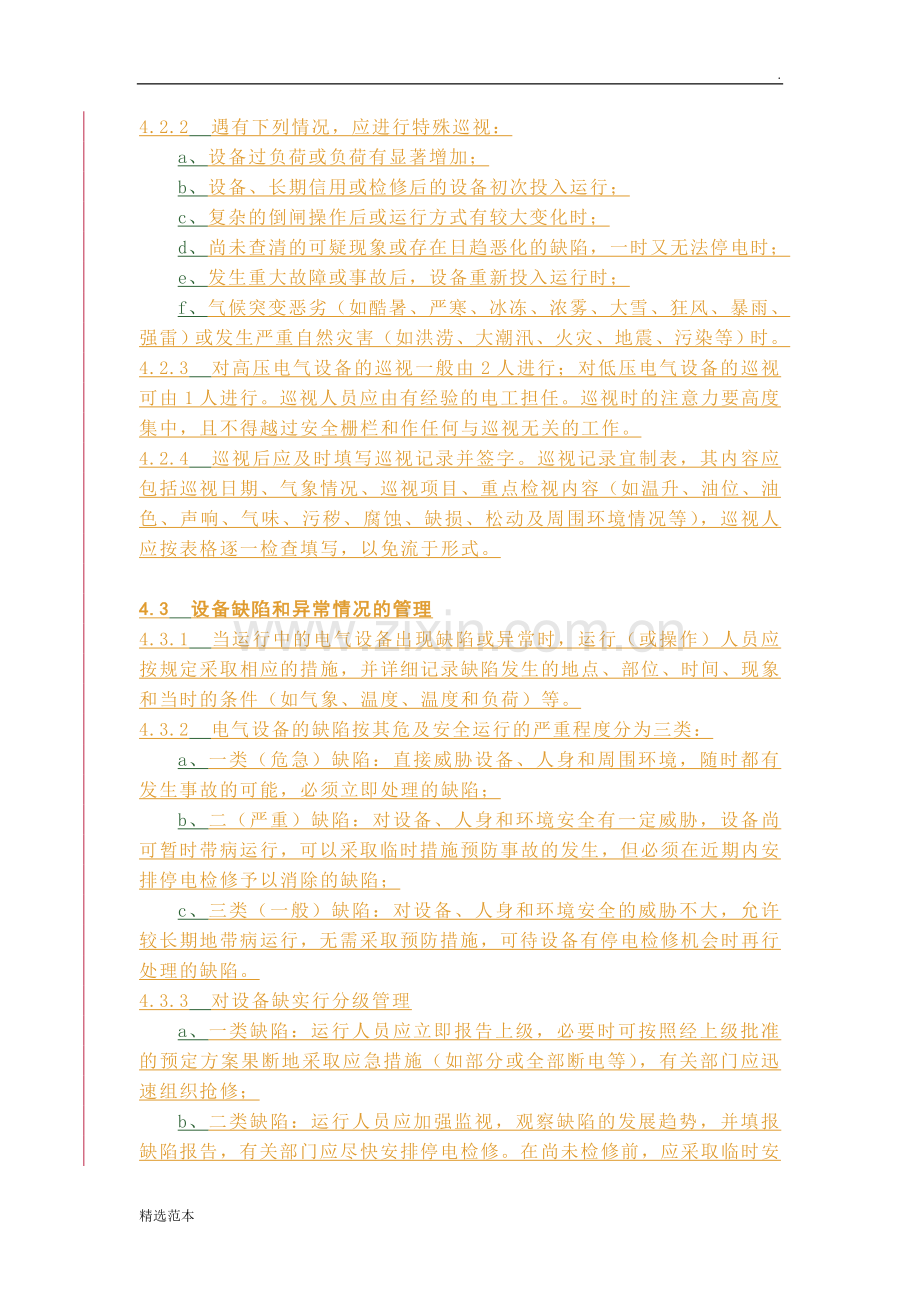

4.2.2 遇有下列情况，应进行特殊巡视：
a、设备过负荷或负荷有显著增加；
b、设备、长期信用或检修后的设备初次投入运行；
c、复杂的倒闸操作后或运行方式有较大变化时；
d、尚未查清的可疑现象或存在日趋恶化的缺陷，一时又无法停电时；
e、发生重大故障或事故后，设备重新投入运行时；
f、气候突变恶劣（如酷暑、严寒、冰冻、浓雾、大雪、狂风、暴雨、强雷）或发生严重自然灾害（如洪涝、大潮汛、火灾、地震、污染等）时。
4.2.3 对高压电气设备的巡视一般由2人进行；对低压电气设备的巡视可由1人进行。巡视人员应由有经验的电工担任。巡视时的注意力要高度集中，且不得越过安全栅栏和作任何与巡视无关的工作。
4.2.4 巡视后应及时填写巡视记录并签字。巡视记录宜制表，其内容应包括巡视日期、气象情况、巡视项目、重点检视内容（如温升、油位、油色、声响、气味、污秽、腐蚀、缺损、松动及周围环境情况等），巡视人应按表格逐一检查填写，以免流于形式。

4.3 设备缺陷和异常情况的管理
4.3.1 当运行中的电气设备出现缺陷或异常时，运行（或操作）人员应按规定采取相应的措施，并详细记录缺陷发生的地点、部位、时间、现象和当时的条件（如气象、温度、温度和负荷）等。
4.3.2 电气设备的缺陷按其危及安全运行的严重程度分为三类：
a、一类（危急）缺陷：直接威胁设备、人身和周围环境，随时都有发生事故的可能，必须立即处理的缺陷；
b、二（严重）缺陷：对设备、人身和环境安全有一定威胁，设备尚可暂时带病运行，可以采取临时措施预防事故的发生，但必须在近期内安排停电检修予以消除的缺陷；
c、三类（一般）缺陷：对设备、人身和环境安全的威胁不大，允许较长期地带病运行，无需采取预防措施，可待设备有停电检修机会时再行处理的缺陷。
4.3.3 对设备缺实行分级管理
a、一类缺陷：运行人员应立即报告上级，必要时可按照经上级批准的预定方案果断地采取应急措施（如部分或全部断电等），有关部门应迅速组织抢修；
b、二类缺陷：运行人员应加强监视，观察缺陷的发展趋势，并填报缺陷报告，有关部门应尽快安排停电检修。在尚未检修前，应采取临时安全措施，并拟订事故预想方案和相应的应急措施；
c、三类缺陷：应记入《设备缺陷登记册》或《运行记录》内，在日常运行时应注意观察其有无恶化征兆，并在有机会停电时由运行人员自行消除。
4.3.4 设备缺陷消除后，应详细记录检修试验情况，进行检修质量交接验收，并转入设备档案。
4.3.5 对所发现的设备缺陷，当运行人员难以正确判定其类别和原因时，应及时报告上级，由主管部门组织专业技术人员对其进行鉴定。
4.3.6 对电气设备在运行中出现的某种不正常的响声、光亮、气味和温度等现象，一时不能判定其原因和预料其后果，应列为异常现象，记入《设备缺陷登记册》或《运行记录》内。同时，应加强对该设备的巡视，必要时可停电进行检查。

4.4 维护与检修管理
4.4.1 电气设备的日常维护、定期检查和检修由电工负责，其主要内容为：
a、设备状态的正常监视和检查；
b、设备操作、动作过程中的监视和检查；
c、对设备外部或可直接触及的部位进行清扫、润滑、防腐、坚固、调整；
d、设备故障的检查和排除；
e、设备解体检修或更换零部件；
f、修理或调整操作机构、联锁装置和保护装置；
g、修理或更换室内、外配电线路；
h、对电气线路、设备和接地装置定期进行检查和测试。
4.4.2 电气设备的大修，由电气管理部门编制年度计划并组织实施。大修理项目内容应根据设备的实际技术状态和预防事故的必要性来确定。除有条件自行进行大修的石油库外，一般可委托专业修理单位进行。但防爆电气设备的大修应委托原生产厂或专业修理单位进行，大修后是否合格必须取得国家指定的检验单位的认可。
4.4.3 对电气设备进行的检查、测试、调整、修理等工作，都应认真及时地作好记录，并整理汇集归档。
4.4.4 电气设备的检修宜利用停电机会进行，必要进（如处理严重缺陷和事故检修等）可安排临时性检修。
4.4.5 对高压电气设备进行检修，必须按电业部门的要求实行工作票、工作许可、工作监护、工作间断和转移、工作终结等制度，并采取停电、验电、悬挂临时接地线、装设遮栏和悬挂标示牌等保证安全的技术措施。
当在停电的被检修设备附近有带电的设备和裸露的带电导体时，应保持足够的电气安全间距或采取可靠的绝缘隔离屏护措施。
4.4.6 对低压电气设备进行停电检修时，应将该设备可能来电的各个方向的电源全部断开，拔下熔断器，在刀闸上加装绝缘板或绝缘罩，并在断开的开关和刀闸的操作手柄上悬挂“禁止合闸，线路有人工作”的标示牌。
工作开始前，必须用低压试电笔等验电。
4.4.7 在特殊情况下，允许由电工对低压电气线路、设备进行带电检修，但应采取防止相间或相－地短路的隔离措施，使用带有绝缘柄的工具、戴绝缘手套，穿长袖衣裤、绝缘鞋（或站在绝缘垫上），工作时要有专人监护且不得离开工作现场。

4.5 变、配电设备倒闸操作管理
4.5.1 石油库领导应授权并明确宣布能对变、配电设备下达倒闸操作和调度命令的电气负责人名单及其顺序。在未宣布变更前，变、配电设备的操作人员只接受上述人员的操作和调度命令（特殊紧急情况下例外）。
4.5.2 电气管理部门应监制符合本库变、配电系统现状的模拟图板。
4.5.3 倒闸操作的基本要求是禁止带负荷分、合隔离开关。其基本顺序是：
a、合闸送电时，由电源侧逐级向负荷侧延伸送电。应先合电源侧隔离开关，再合负荷侧隔离开关，最后合断路器或负荷开关；
b、分闸断电时，应由负荷侧逐级向电源侧延伸断电。其操作顺序与合闸送电时相反。
4.5.4 倒闸操作前，操作人应根据指定人员的命令填写倒闸操作票，并与监护人一起在模拟图板上预演，核对无误后，由操作人和监护人共同签字。
4.5.5 倒闸操作应由2人进行，其中一人操作，另一人负责监护。
倒闸操作时，必须严格按操作票规定的顺序执行。操作人应根据监护人的口令完成手指示意、复诵、操作、划勾程序；监护人手持操作票按顺序逐项唱票，并密切注意操作人和设备的动态。
4.5.6 操作结束，经检查无误，情况正常时，操作人、监护人应填写操作开始与完成时间，签字后保存半年。

5 相关文件

5.1 《中华人民共和国消防法》
5.2 《中国石油化工集团公司消防安全管理规定》
5.3 《集团公司大型公共活动场所消防安全管理规定》

6 相关记录

6.1 用电负荷情况记录表
6.2 电气线路、设备巡视记录表
6.3 电气设备运行记录表
6.4 电气设备维修记录表
6.5 电气设备缺陷登记表
6.6 绝缘工具登记表

拟稿人
审核人
批准人
批准日期
实施日期
杨承建
